Peugeot Boxer 2018 Brukerhåndbok (in Norwegian)

169
2 - SIKKERHET
Bruk av originale reser vedeler, væsker og
smøremidler, samt overhold av vedlikeholdsplanene
vil over tid garantere for bilens pålitelighet og
sikkerhet.
3 - FAREOPPBEVARES UTILGJENGELIG FOR BARN HOLDES UNNA FLAMMERMÅ IKKE RØRES
IKKE ÅPNE DEKSELET NÅR MOTOREN ER VARM EKSPLOSJONKORRODERENDE VÆSKE
K AN STARTE AUTOMATISK SELV OM MOTOREN ER AV GASS MED HØYT TRYKK. MÅ IKKE ÅPNES
AUTOMATISK START AV MOTOR. TA UT TENNINGSNØKKELEN NÅR PANSERET ER ÅPENT. HØY SPENNING
9
Tekniske spesifikasjoner

170
På baksetet
A
Skyv på seteryggen før den foldes sammen
B
TREKK FOR Å ÅPNE
C
TREKK I HENDELEN 1

FOR Å FOLDE SAMMEN
TREKK I HENDELEN 2


FOR Å TREKKE NED
RYGG EN D
KJØR IKKE MED EN PERSON SITTENDE BAK
DET SAMMENFOLDEDE SETET ELLER MED
BAGASJE I FØRSTE R AD
E
TREKK FOR Å FOLDE SAMMEN
I drivstoffluken
FARE. ÅPNES FORSIKTIG
DRIVSTOFFDAMPEN K AN FOR ÅRSAKE
SK ADER
Tekniske spesifikasjoner

171

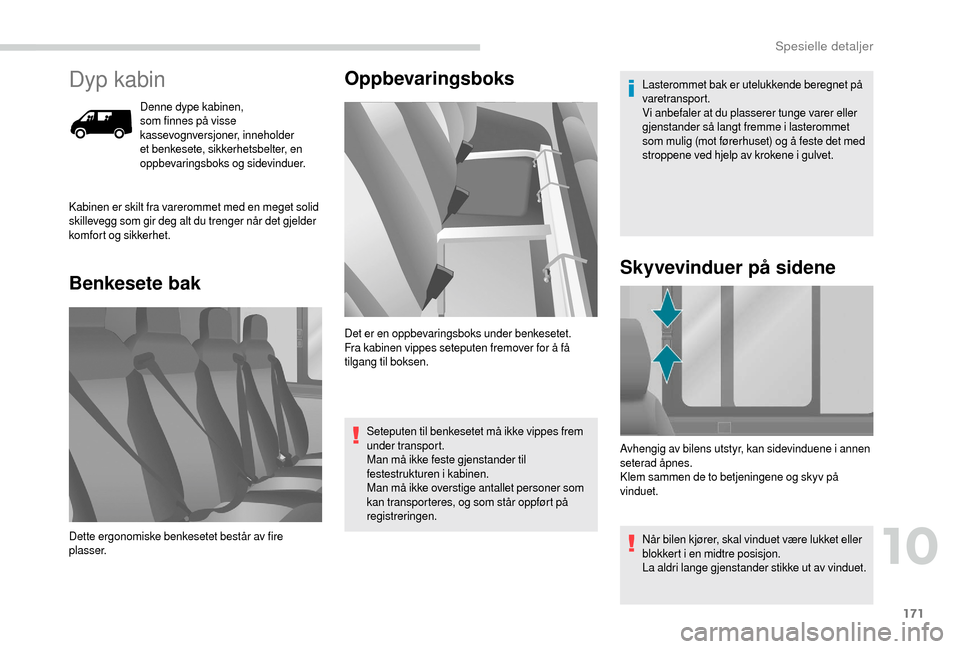

Dyp kabin
Denne dype kabinen,
som finnes på visse
kassevognversjoner, inneholder
et benkesete, sikkerhetsbelter, en
oppbevaringsboks og sidevinduer.
Benkesete bakOppbevaringsboks
Kabinen er skilt fra varerommet med en meget solid
skillevegg som gir deg alt du trenger når det gjelder
komfort og sikkerhet.
Dette ergonomiske benkesetet består av fire
plasser. Det er en oppbevaringsboks under benkesetet.
Fra kabinen vippes seteputen fremover for å få
tilgang til boksen.
Seteputen til benkesetet må ikke vippes frem
under transport.
Man må ikke feste gjenstander til
festestrukturen i


kabinen.
Man må ikke overstige antallet personer som
kan transporteres, og som står oppført på
registreringen. Lasterommet bak er utelukkende beregnet på
varetransport.
Vi anbefaler at du plasserer tunge varer eller
gjenstander så langt fremme i


lasterommet
som mulig (mot førerhuset) og å feste det med
stroppene ved hjelp av krokene i gulvet.
Avhengig av bilens utstyr, kan sidevinduene i annen
seterad åpnes.
Klem sammen de to betjeningene og skyv på
vinduet.
Når bilen kjører, skal vinduet være lukket eller
blokkert i


en midtre posisjon.
La aldri lange gjenstander stikke ut av vinduet.
Skyvevinduer på sidene
10
Spesielle detaljer

172
Sikkerhetsbelter
Fastspenning
F Trekk beltet foran deg med en jevn bevegelse og påse at det ikke vrir seg.
F
F

est endestykket i

låsboksen.
F
K

ontroller at beltet er forsvarlig låst og at den
automatiske blokkeringen fungerer korrekt ved
å trekke hardt i
beltet.
Åpne beltet
F Trykk på den røde knappen på låsboksen. Beltet rulles automatisk inn, men det anbefales
allikevel å følge bevegelsen med hånden.
Sikkerhetsbeltet skal kun brukes til én person
på hvert sete.
Barneseter
Installer ikke barneseter, seteputer eller
babyseter på de bakre plassene i kupéen.
Hver sitteplass bak er utstyrt med trepunkts
rullesikkerhetsbelte.
Chassis/Plan
Versjonene chassis og plan er
utstyrt med en kabin, et fast plan og
to spesielle baklys.
For ytterligere informasjon om dette utstyret,
se tilhørende avsnitt.
Skifte en lyspære
Du finner mer informasjon om typer lyspærer
i avsnittet om dette.
Disse versjonene finnes også med annet utstyr:
-
D

obbel kabin.
-

E
n tipp.
Spesielle detaljer

173
BaklysF Finn frem til den defekte pæren.
For tilbakemontering utføres alle arbeidsoperasjoner
i motsatt rekkefølge.
1.
Retningslys
Ty p e B , PY21W – 21

W
2. Bremselys
Ty p e B , P21W – 21

W
3. Parklys
Ty p e A , W5W – 5

W
4. Ryggelys
Ty p e A , W16W – 16

W
5. Tå ke l ys
Ty p e A , W16W – 16

W F
F

jern de fire festeskruene som holder
lyktenheten.
F
T

rekk lyktenheten mot deg.
F
S

kift lyspæren.
10
Spesielle detaljer

174
L1L2L2S L3L4
L Total lengde 49085358 57085943 6308
A Akselavstand 300034503800 4035 4035
B Overheng foran 948
C Overheng bak 9601325
D Bredde (med/uten speil) 2508/2050
- Bredde ved ombygging 2207
- Maks. bredde for ombygging 2350
E Sporvidde foran 1810
- Sporvidde bak 179 0
- Bredde spor vidde bak ved ombygging 1980
F Utvendig høyde 2254
- Maks. høyde for ombygging 3500
Førerhusrammens
dimensjoner
Dimensjonene oppgis i millimeter.
Spesielle detaljer

175
Førerhusgulvets
dimensjoner
Dimensjonene oppgis i millimeter.
L1L2L2S L3L4
L Total lengde 5293
5 74 36093 63286693
A Akselavstand 3000
34503800 4035 4035
B Overheng foran 948
C Overheng bak 13 4 5
1710
D Bredde (med/uten speil) -/210 0
- Bredde ved ombygging -
- Maks. bredde for ombygging -
E Sporvidde foran 1810
- Sporvidde bak 179 0
- Bredde spor vidde bak ved ombygging 1980
F Utvendig høyde 215 3
- Maks. høyde for ombygging -
10
Spesielle detaljer

176
Dobbel kabin
Denne doble kabinen finnes
i versjonene med chassis og plan og
har et benkesete, sikkerhetsbelter,
en oppbevaringsboks og
sidevinduer.
Benkesete bak Oppbevaringsboks
Seteputen til benkesetet må ikke vippes frem
under transport.
Man må ikke feste gjenstander til
festestrukturen i


kabinen.
Man må ikke overstige antallet personer som
kan transporteres, og som står oppført på
registreringen.
Skyvevinduer på sidene
Når bilen kjører, skal vinduet være lukket eller
blokkert i en midtre posisjon.
La aldri lange gjenstander stikke ut av vinduet.
Dette ergonomiske benkesetet består av fire
plasser. Avhengig av bilens utstyr, kan sidevinduene åpnes.
Klem sammen de to betjeningene og skyv på
vinduet.
Det er en oppbevaringsboks under benkesetet.
Vipp seteputen fremover for å få tilgang til den.
Spesielle detaljer

177
Sikkerhetsbelter
Fastspenning
F Trekk beltet foran deg med en jevn bevegelse og påse at det ikke vrir seg.
F
F

est endestykket i

låsboksen.
F
K

ontroller at beltet er forsvarlig låst og at den
automatiske blokkeringen fungerer korrekt ved
å trekke hardt i
beltet.
Åpne beltet
F Trykk på den røde knappen på låsboksen. Beltet rulles automatisk inn, men det anbefales
allikevel å følge bevegelsen med hånden. Sikkerhetsbeltet skal kun brukes til én person
på hvert sete.
Barneseter
Installer ikke barneseter, seteputer eller
babyseter på de bakre plassene i
kupéen.
Hver sitteplass bak er utstyrt med trepunkts
rullesikkerhetsbelte.
10
Spesielle detaljer

178
Dimensjoner for dobbel
kabinramme/dobbelt
kabingulv
Dimensjonene oppgis i millimeter.
Spesielle detaljer
