Peugeot Boxer 2018 Instrukcja Obsługi (in Polish)

169

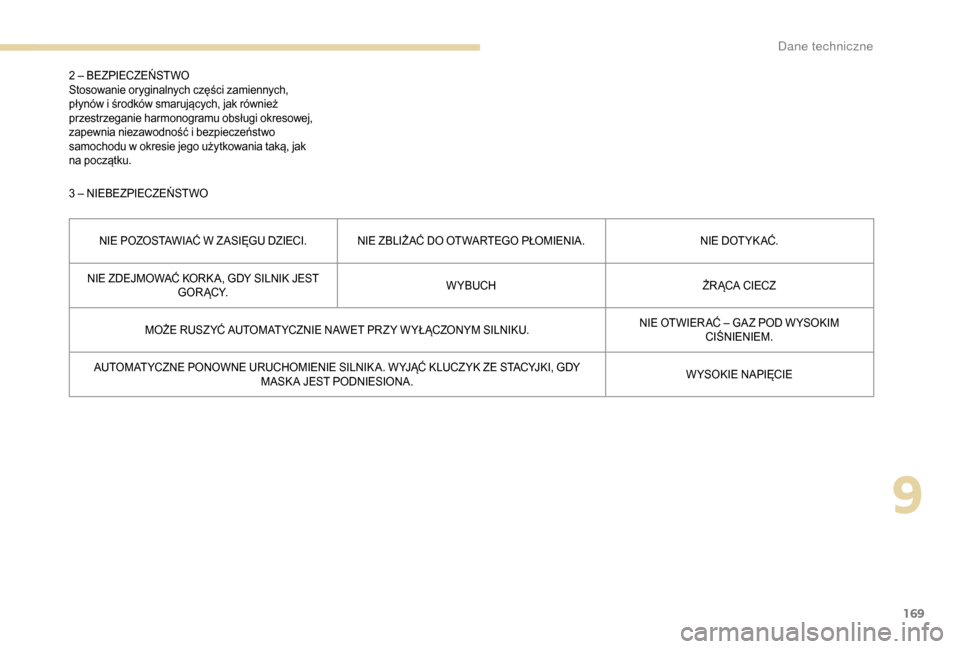

2 – BEZPIECZEŃSTWO
Stosowanie oryginalnych części zamiennych,
płynów i środków smarujących, jak również
przestrzeganie harmonogramu obsługi okresowej,
zapewnia niezawodność i
bezpieczeństwo
samochodu w
okresie jego użytkowania taką, jak
na początku.
3 – NIEBEZPIECZEŃSTWO
NIE POZOSTAWIAĆ W Z ASIĘGU DZIECI. NIE ZBLIŻ AĆ DO OTWARTEGO PŁOMIENIA. NIE DOT YK AĆ.
NIE ZDEJMOWAĆ KORK A, GDY SILNIK JEST G O R Ą C Y. WYBUCH
ŻR ĄCA CIECZ
MOŻE RUSZYĆ AUTOMAT YCZNIE NAWET PRZY W YŁĄCZONYM SILNIKU. NIE OTWIER AĆ – GA Z POD W YSOKIM
CIŚNIENIEM.
AUTOMAT YCZNE PONOWNE URUCHOMIENIE SILNIK A. W YJĄĆ KLUCZYK ZE STACYJKI, GDY MASK A JEST PODNIESIONA. W YSOKIE NAPIĘCIE
9
D

170
Na tylnej kanapie
A
Nacisnąć oparcie przed jego złożeniem.
B
POCIĄGNĄĆ, ABY OTWORZYĆ.
C
POCIĄGNĄĆ DŹWIGNIĘ 1, ABY POCHYLIĆ
O PA RCI E
POCIĄGNĄĆ DŹWIGNIĘ 2, ABY ZŁOŻYĆ
CAŁKOWICIE OPARCIE. D
NIE JEŹDZIĆ Z A ZŁOŻONYM FOTELEM ANI Z
BAGA ŻEM W PIERWSZYM RZĘDZIE.
E
POCIĄGNĄĆ, ABY ZŁOŻYĆ.
Na klapce wlewu paliwa
NIEBEZPIECZEŃSTWO – W YJMOWAĆ POWOLI.
OPARY PALIWA MOGĄ POWODOWAĆ
OBRAŻENIA.
Dane techniczne

171
Kabina przedłużona
Ta przedłużona kabina, dostępna
w wersjach furgon, składa się
z
kanapy z pasami bezpieczeństwa,
schowka i
szyb bocznych.
Tylna kanapa Schowek
Jest ona oddzielona od przestrzeni ładunkowej
bardzo wytrzymałą przegrodą, która zapewnia
komfort i
bezpieczeństwo.
Ta ergonomiczna kanapa ma cztery miejsca. Pod kanapą znajduje się schowek.
Od strony kabiny przechylić siedzisko do przodu,
aby uzyskać do niego dostęp.
Nie przechylać siedziska kanapy podczas
przewożenia ładunku.
Nie przyczepiać niczego do konstrukcji
mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie
z
informacją w dowodzie rejestracyjnym.Przestrzeń ładunkowa z
tyłu jest
przeznaczona wyłącznie do przewożenia
towarów.
Zalecamy ustawić towary lub ciężkie
przedmioty z przodu przestrzeni ładunkowej
(przy kabinie) oraz przymocować je do
zaczepów w podłodze za pomocą pasów.
W zależności od wyposażenia samochodu szyby
boczne w
2. rzędzie mogą być otwierane.
Ścisnąć dwa występy, a
następnie przesunąć
szybę.
Podczas jazdy szyba musi być zamknięta lub
zablokowana w
położeniu pośrednim.
Nie wystawiać na zewnątrz długich
przedmiotów przez szybę.
Boczne szyby przesuwne
10
In

172
Pasy bezpieczeństwa
Zapinanie
F Wyciągnąć pas przed siebie jednostajnym ruchem, uważając, aby się nie skręcił.
F
W

łożyć klamrę w sprzączkę pasa.
F
S

prawdzić zapięcie pasa oraz działanie
automatycznego mechanizmu blokującego
poprzez szybkie pociągnięcie za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce: pas zwinie się automatycznie, ale zaleca się
przytrzymać go podczas zwijania.
Każdy pas służy do zapięcia jednego
pasażera.
Foteliki dziecięce
Nie instalować fotelików dziecięcych,
podstawek podwyższających, gondoli lub
nosidełek na tylnych siedzeniach w
kabinie.
Każde tylne miejsce wyposażone jest
w

trzypunktowy pas bezpieczeństwa ze zwijaczem.
Rama/podłoga z kabiną
Wersje z ramą i podłogą z kabiną są
w yposażone w kabinę, stałą płytę
podłogową i
specjalne światła tylne.
Więcej informacji o
tych wersjach zawiera
odpowiedni rozdział.
Wymiana żarówki
Więcej informacji na temat typów żarówek
znajduje się w odpowiednim rozdziale.
Wersje te są także dostępne z
innym
wyposażeniem:
-
k
abiną podwójną,
-

s
krzynią ładunkową.
Informacje szczeg

173

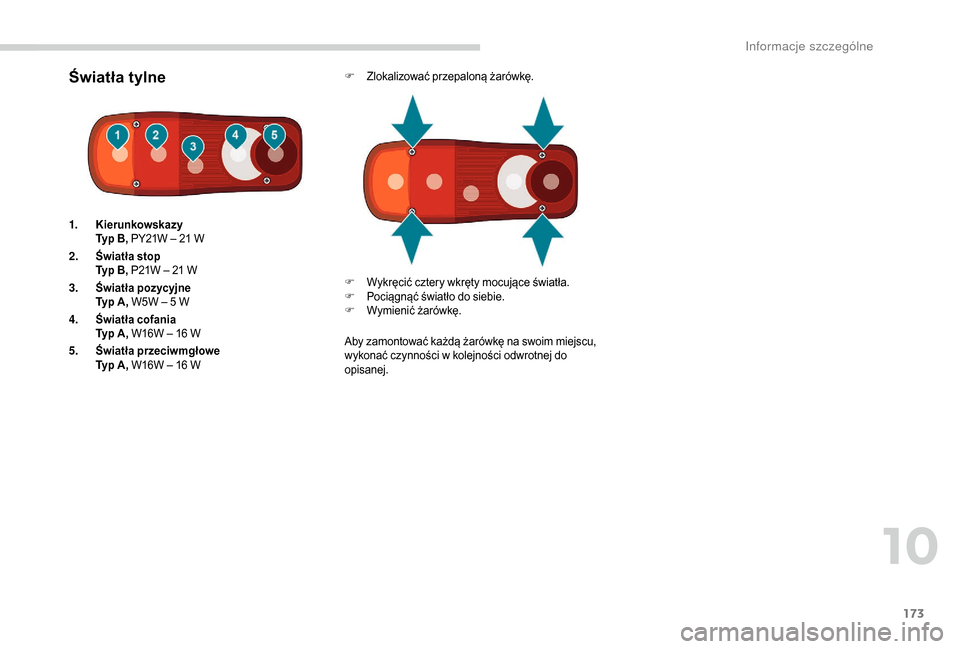

Światła tylneF Zlokalizować przepaloną żarówkę.
Aby zamontować każdą żarówkę na swoim miejscu,
wykonać czynności w kolejności odwrotnej do
opisanej.
1.
Kierunkowskazy
Typ B, PY21W – 21

W
2. Światła stop
Typ B, P21W – 21

W
3. Światła pozycyjne
Typ A, W5W – 5

W
4. Światła cofania
Typ A, W16W – 16

W
5. Światła przeciwmgłowe
Typ A, W16W – 16

W F
W

ykręcić cztery wkręty mocujące światła.
F
P

ociągnąć światło do siebie.
F
W

ymienić żarówkę.
10
Informacje szczeg

174
L1L2L2S L3L4
L Długość całkowita 49085358 57085943 6308
A Rozstaw osi 300034503800 4035 4035
B Zwis przedni 948
C Zwis tylny 9601325
D
Szerokość (z lusterkami wstecznymi/bez lusterek wstecznych)2508/2050
- Szerokość do zabudowy 2207
- Maksymalny rozstaw kół tylnych 2350
E Rozstaw kół przednich 1810
- Rozstaw kół tylnych 179 0
- Zwiększony rozstaw kół tylnych 1980
F Wysokość całkowita 2254
- Wysokość maksymalna do zabudowy 3500

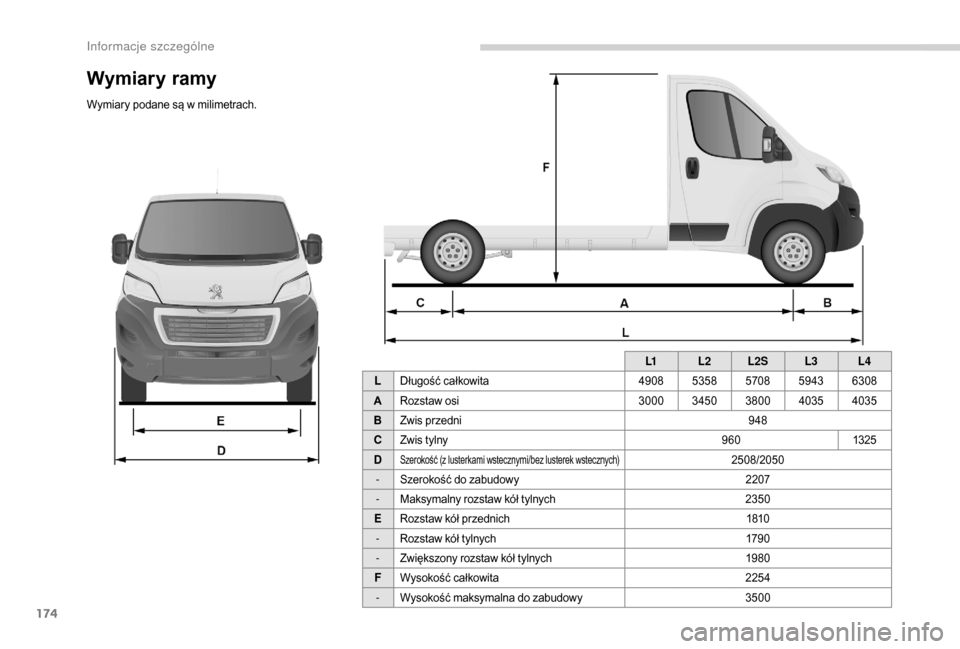

Wymiar y ramy
Wymiary podane są w milimetrach.
Informacje szczeg

175

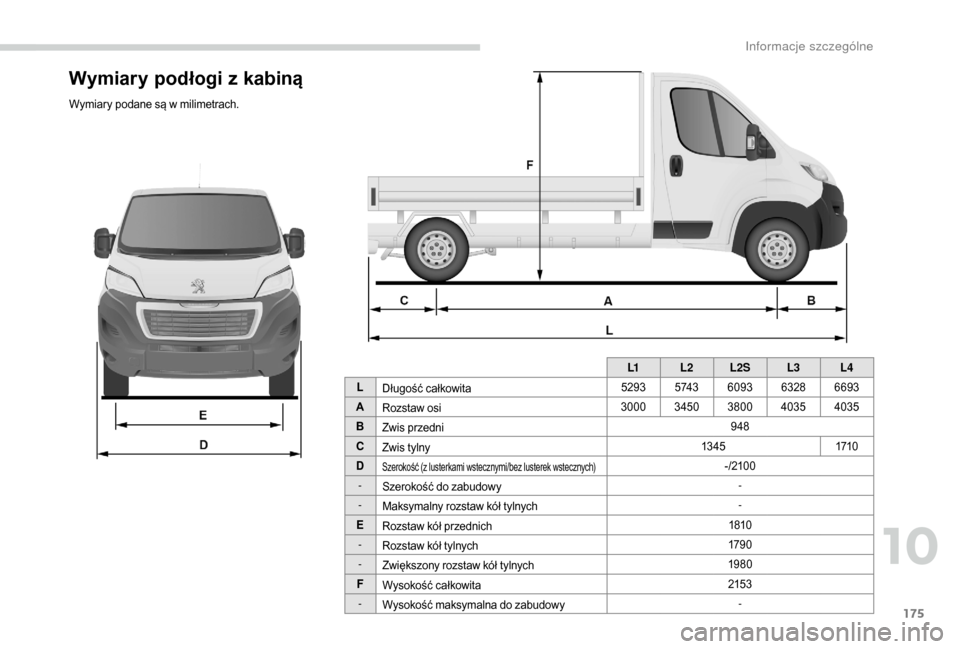

Wymiary podłogi z kabiną
Wymiary podane są w milimetrach.L1L2L
2SL3 L4
L Długość całkowita 5293
5 74 36093 63286693
A Rozstaw osi 3000
34503800 4035 4035
B Zwis przedni 948
C Zwis tylny 13 4 5
1710
D
Szerokość (z lusterkami wstecznymi/bez lusterek wstecznych)-/210 0
- Szerokość do zabudowy -
- Maksymalny rozstaw kół tylnych -
E Rozstaw kół przednich 1810
- Rozstaw kół tylnych 179 0
- Zwiększony rozstaw kół tylnych 1980
F Wysokość całkowita 215 3
- Wysokość maksymalna do zabudowy -
10
Informacje szczeg

176

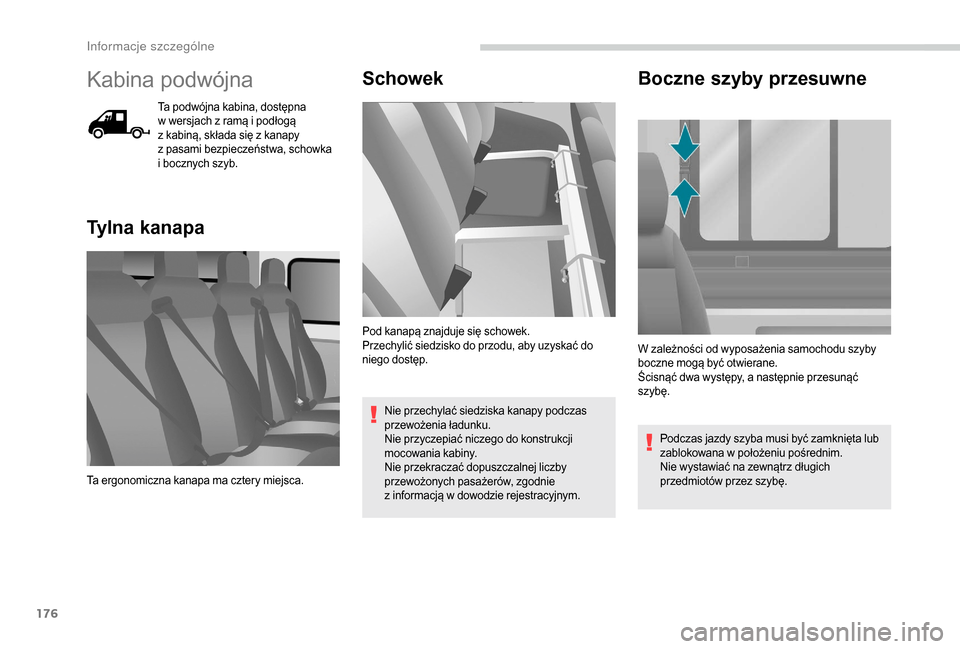

Kabina podwójna
Ta podwójna kabina, dostępna
w wersjach z ramą i podłogą
z
kabiną, składa się z kanapy
z
pasami bezpieczeństwa, schowka
i
bocznych szyb.
Tylna kanapa Schowek
Nie przechylać siedziska kanapy podczas
przewożenia ładunku.
Nie przyczepiać niczego do konstrukcji
mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie
z
informacją w dowodzie rejestracyjnym.
Boczne szyby przesuwne
Podczas jazdy szyba musi być zamknięta lub
zablokowana w położeniu pośrednim.
Nie wystawiać na zewnątrz długich
przedmiotów przez szybę.
Ta ergonomiczna kanapa ma cztery miejsca. W zależności od wyposażenia samochodu szyby
boczne mogą być otwierane.
Ścisnąć dwa występy, a
następnie przesunąć
szybę.
Pod kanapą znajduje się schowek.
Przechylić siedzisko do przodu, aby uzyskać do
niego dostęp.
In

177

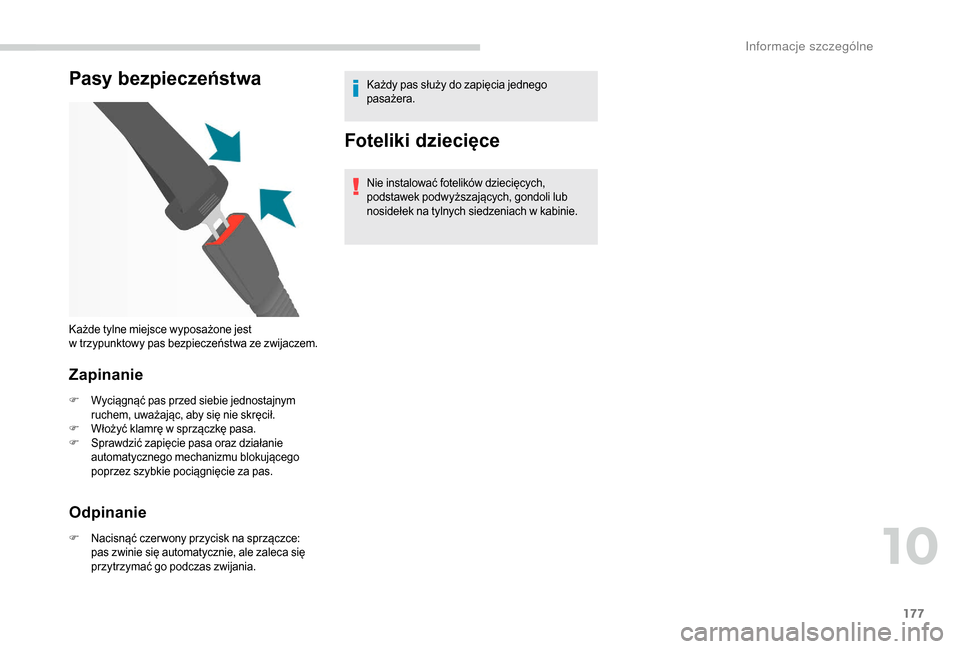

Pasy bezpieczeństwa
Zapinanie
F Wyciągnąć pas przed siebie jednostajnym ruchem, uważając, aby się nie skręcił.
F
W

łożyć klamrę w sprzączkę pasa.
F
S

prawdzić zapięcie pasa oraz działanie
automatycznego mechanizmu blokującego
poprzez szybkie pociągnięcie za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce: pas zwinie się automatycznie, ale zaleca się
przytrzymać go podczas zwijania. Każdy pas służy do zapięcia jednego
pasażera.
Foteliki dziecięce
Nie instalować fotelików dziecięcych,
podstawek podwyższających, gondoli lub
nosidełek na tylnych siedzeniach w
kabinie.
Każde tylne miejsce wyposażone jest
w

trzypunktowy pas bezpieczeństwa ze zwijaczem.
10
In

178

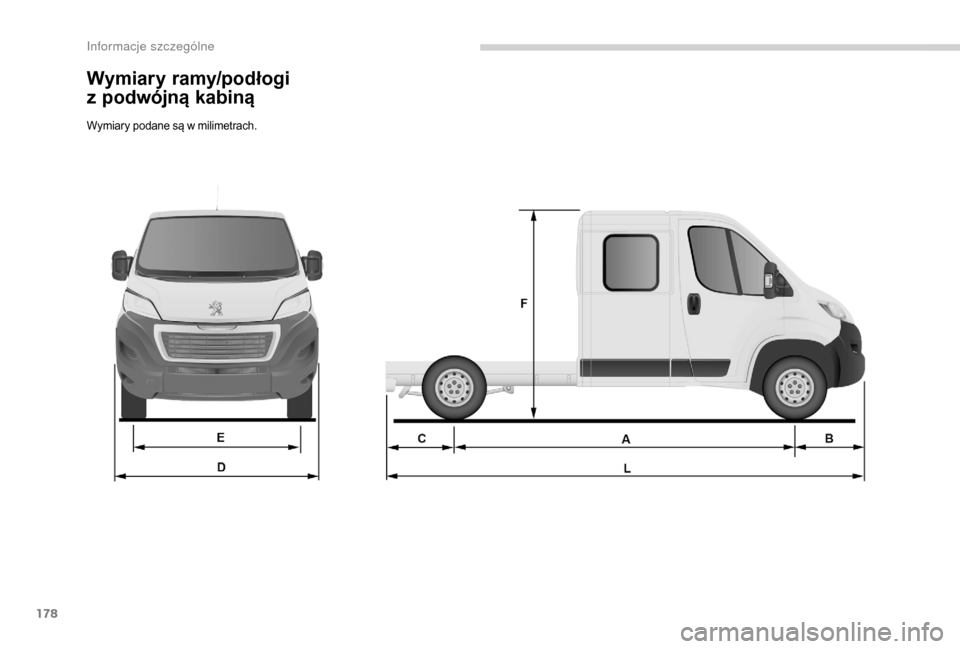

Wymiary ramy/podłogi
z
p
odwójną kabiną
Wymiary podane są w milimetrach.
In
