Peugeot Boxer 2018 Kezelési útmutató (in Hungarian)

179

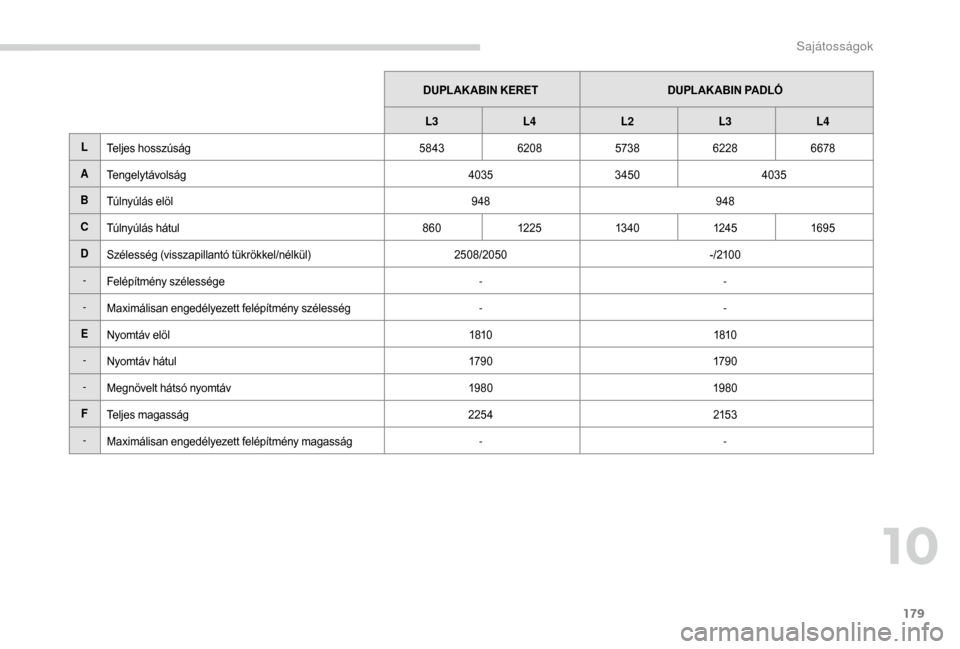

DUPLAK ABIN KERETDUPLAK ABIN PADLÓ
L3 L4 L2 L3L4
L Teljes hosszúság 5843620857386228 6678
A Tengelytávolság 40353450 4035
B Túlnyúlás elöl 948948
C Túlnyúlás hátul 86012 25 13 4 0 124 51695
D Szélesség (visszapillantó tükrökkel/nélkül) 2508/2050-/210 0
- Felépítmény szélessége --
- Maximálisan engedélyezett felépítmény szélesség --
E Nyomtáv elöl 18101810
- Nyomtáv hátul 179 0179 0
- Megnövelt hátsó nyomtáv 19801980
F Teljes magasság 2254215 3
- Maximálisan engedélyezett felépítmény magasság --
10
Sajátosságok

180

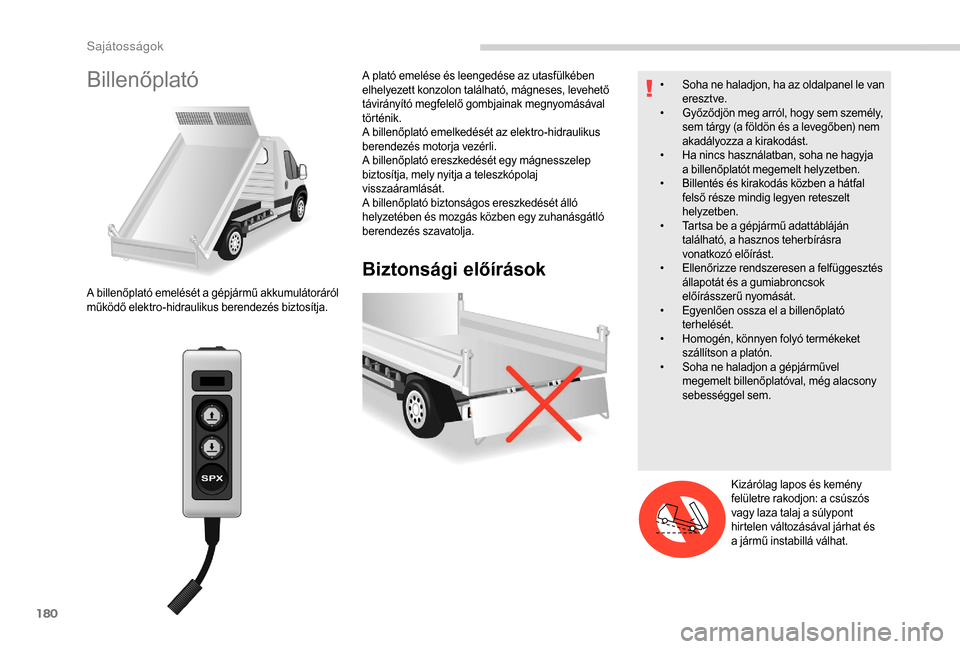

Billenőplató
Biztonsági előírások
A billenőplató emelését a gépjármű akkumulátoráról
m űködő elektro-hidraulikus berendezés biztosítja. A plató emelése és leengedése az utasfülkében
elhelyezett konzolon található, mágneses, levehető
távirányító megfelelő gombjainak megnyomásával
történik.
A billenőplató emelkedését az elektro-hidraulikus
berendezés motorja vezérli.
A billenőplató ereszkedését egy mágnesszelep
biztosítja, mely nyitja a
teleszkópolaj
visszaáramlását.
A billenőplató biztonságos ereszkedését álló
helyzetében és mozgás közben egy zuhanásgátló
berendezés szavatolja. •
S
oha ne haladjon, ha az oldalpanel le van
eresztve.
•
G
yőződjön meg arról, hogy sem személy,
sem tárgy (a földön és a levegőben) nem
akadályozza a
k
irakodást.
•
H
a nincs használatban, soha ne hagyja
a billenőplatót megemelt helyzetben.
•
B
illentés és kirakodás közben a hátfal
felső része mindig legyen reteszelt
helyzetben.
•
T
artsa be a gépjármű adattábláján
található, a hasznos teherbírásra
vonatkozó előírást.
•
E
llenőrizze rendszeresen a
f
elfüggesztés
állapotát és a gumiabroncsok
előírásszerű nyomását.
•

E
gyenlően ossza el a billenőplató
terhelését.
•

H
omogén, könnyen folyó termékeket
szállítson a
platón.
•

S
oha ne haladjon a gépjárművel
megemelt billenőplatóval, még alacsony
sebességgel sem.
Kizárólag lapos és kemény
felületre rakodjon: a csúszós
vagy laza talaj a
súlypont
hirtelen változásával járhat és
a
j

ármű instabillá válhat.
Sa

181

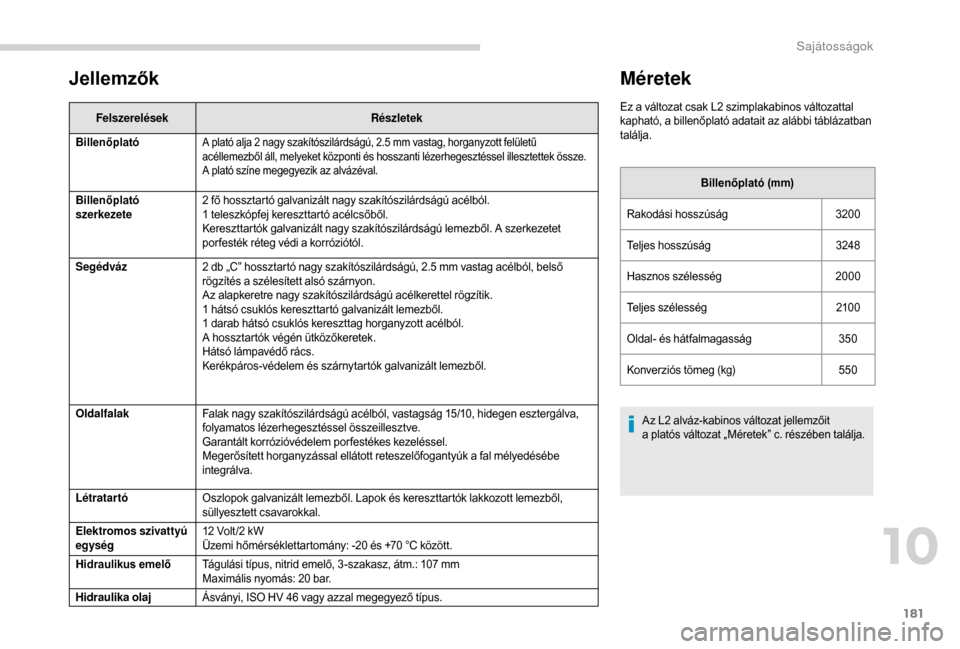

Jellemzők
FelszerelésekRészletek
Billenőplató
A plató alja 2 nagy szakítószilárdságú, 2.5 mm vastag, horganyzott felületű
a céllemezből áll, melyeket központi és hosszanti lézerhegesztéssel illesztettek össze.
A plató színe megegyezik az alvázéval.
Billenőplató
szerkezete 2
fő hossztartó galvanizált nagy szakítószilárdságú acélból.
1 teleszkópfej kereszttartó acélcsőből.
Kereszttartók galvanizált nagy szakítószilárdságú lemezből. A szerkezetet
por festék réteg védi a
korróziótól.
Segédváz 2
db „C” hossztartó nagy szakítószilárdságú, 2.5 mm vastag acélból, belső
rögzítés a
szélesített alsó szárnyon.
Az alapkeretre nagy szakítószilárdságú acélkerettel rögzítik.
1
hátsó csuklós kereszttartó galvanizált lemezből.
1
darab hátsó csuklós kereszttag horganyzott acélból.
A hossztartók végén ütközőkeretek.
Hátsó lámpavédő rács.
Kerékpáros-védelem és szárnytartók galvanizált lemezből.
Oldalfalak Falak nagy szakítószilárdságú acélból, vastagság 15/10, hidegen esztergálva,
folyamatos lézerhegesztéssel összeillesztve.
Garantált korrózióvédelem por festékes kezeléssel.
Megerősített horganyzással ellátott reteszelőfogantyúk a
fal mélyedésébe
integrálva.
Létratartó Oszlopok galvanizált lemezből. Lapok és kereszttartók lakkozott lemezből,
süllyesztett csavarokkal.
Elektromos szivattyú
egység 12
Volt /2 kW
Üzemi hőmérséklettartomány: -20
és +70 °C között.
Hidraulikus emelő Tágulási típus, nitrid emelő, 3 -szakasz, átm.: 107
mm
Maximális nyomás: 20
bar.
Hidraulika olaj Ásványi, ISO HV 46
vagy azzal megegyező típus.
Méretek
Ez a változat csak L2 szimplakabinos változattal
k apható, a billenőplató adatait az alábbi táblázatban
találja.
Billenőplató (mm)
Rakodási hosszúság 3200
Teljes hosszúság 3248
Hasznos szélesség 2000
Teljes szélesség 210 0
Oldal- és hátfalmagasság 350
Konverziós tömeg (kg) 550
Az L2
alváz-kabinos változat jellemzőit
a
platós változat „Méretek” c. részében találja.
10
Sajátosságok

182
Tömegek és vontatható
terhek (kg)
A fékezett utánfutó tömege tehermegosztással
növelhető abban az esetben, ha a vontatást végző
gépjármű terhelését – a megengedett guruló
össztömeg túllépésének elkerülése érdekében –
ugyanannyival csökkenti. Figyelem! Az alulterhelt
vontató járművel történő vontatás ronthatja
a
gépjármű úttartását.
Menetkész tömeg = saját tömeg + vezető (75
kg) +
90%-ig tele üzemanyagtartály.
Hidraulikus rendszer
Az alábbi óvintézkedéseket a hidraulikus
rendszeren történő bármilyen beavatkozásnál
kötelezően be kell tar tani. Utánfutó vontatása előtt ellenőrizze az alábbiakat:
-
a g
olyóra ható függőleges erő ne haladja meg
az utánfutó adattábláján szereplő értéket (S),
-
a v
ontatható tömeg legyen kisebb az
utánfutó adattábláján szereplő értéknél, és
a legnagyobb megengedett össztömeg ne
haladja meg a gépjármű adattábláján szereplő
ér téket.
-
ö
nhordó utánfutó esetén a menetkész tömeg
ne haladja meg a gépjármű adattábláján
szereplő értéket.
•
Soha ne végezzen beavatkozást, ha a billenőplató nincs
alátámasztva.
•

S
zakítsa meg a berendezés áramellátását az árammegszakító
segítségével.
•

B
eavatkozáshoz állítsa le a gépjárművet, és kapcsolja ki a motort.
• Ha a karbantartási beavatkozást a billenőplató
alatt kell elvégezni, állítsa a platót biztonságos,
kitámasztott helyzetbe (ezt a
helyzetet a plató
alján található piros nyíl jelzi).
Sajátosságok

183
Rendszeresen ellenőrizze és töltse fel az olajszintet.
Évente egyszer végezzen teljes olajcserét. Ha az
olajba víz került, cserélje le.
Időnként ellenőrizze a hidraulikus rendszer
csöveinek állapotát és szigetelését.
Szivattyú és motor
Nem igényelnek karbantartást; a gördülőcsapágyak
élettartam kenést kaptak, a szivattyúcsapágyakat
pedig szivattyúzott olaj keni.
Zsírzás
A plató- és emelőtengelyek nem rendelkeznek
zsírzószemmel. Rendszeresen zsírozza az
oldalfalak pántjait és fogantyúit, valamint a
há

tfal
tartóhorgait.
Alváz és billenőplató
A maximális élettartam érdekében javasoljuk, hogy
tartsa karban a billenőplatót rendszeres vízsugaras
mosással.
A festékhiányokat mielőbb tüntesse el
javítófestékkel, megakadályozva a
rozsdaterjedést.
8

h
ónap használat után ellenőrizze az alváz és
a
felépítmény közötti meghúzási nyomatékot
(a felépítménygyártó előírásai alapján).
A szelepfiók tisztítása
F Lazítsa meg a 244A fedelet, ügyelve
a golyókra, majd emelje ki.
F
S

zéles csavarhúzóval csavarozza ki
a
süllyesztett fejű csavar/dugattyú egységet.
F
E

llenőrizze, hogy megfelelően csúszik-e
a
dugattyú, és távolítsa el az esetleges
szennyeződéseket. A reszeléket mágnessel
távolítsa el.
F
S

zerelje vissza az egységet és ellenőrizze
a
dugattyú megfelelő csúszását.
Visszaszereléskor a
golyót egy kis zsírral tegye
a
dugóra.
F
E

ressze le a hidraulikus rendszert.
A hidraulikus rendszer
leeresztése
F Csavarja ki a 257 jelű hatszögű dugót.
F F él fordulattal lazítsa meg a belül található
587


jelű csavart egy 6 mm-es imbuszkulccsal.
F
M

űködtesse a berendezést néhány
másodpercig az emelőgomb megnyomásával.
F
A p

lató nem emelkedik, vagy csak nagyon
lassan. Ha az olaj ezen a
nyíláson távozik, az
olajcsere megtörtént.
F
C

savarozza be az 587

jelű csavart, tegye
vissza a
257

jelű dugót, és ellenőrizze, hogy
a
plató megfelelően ereszkedik-e le.

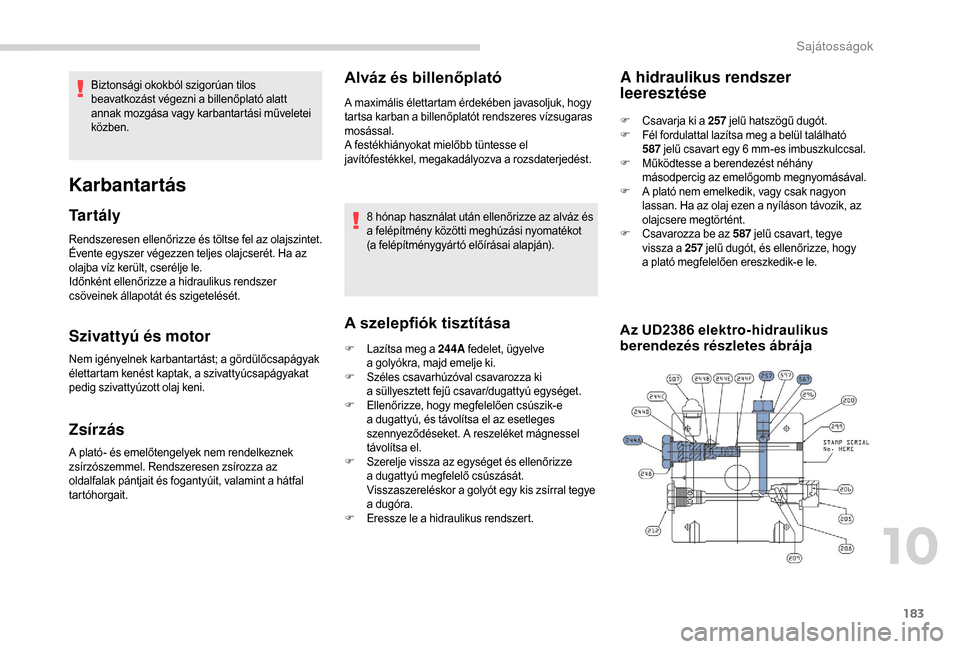

Az UD2386 elektro-hidraulikus
b erendezés részletes ábrája
Karbantartás
Tartály
Biztonsági okokból szigorúan tilos
beavatkozást végezni a
billenőplató alatt
annak mozgása vagy karbantartási műveletei
közben.
10
Sajátosságok

184

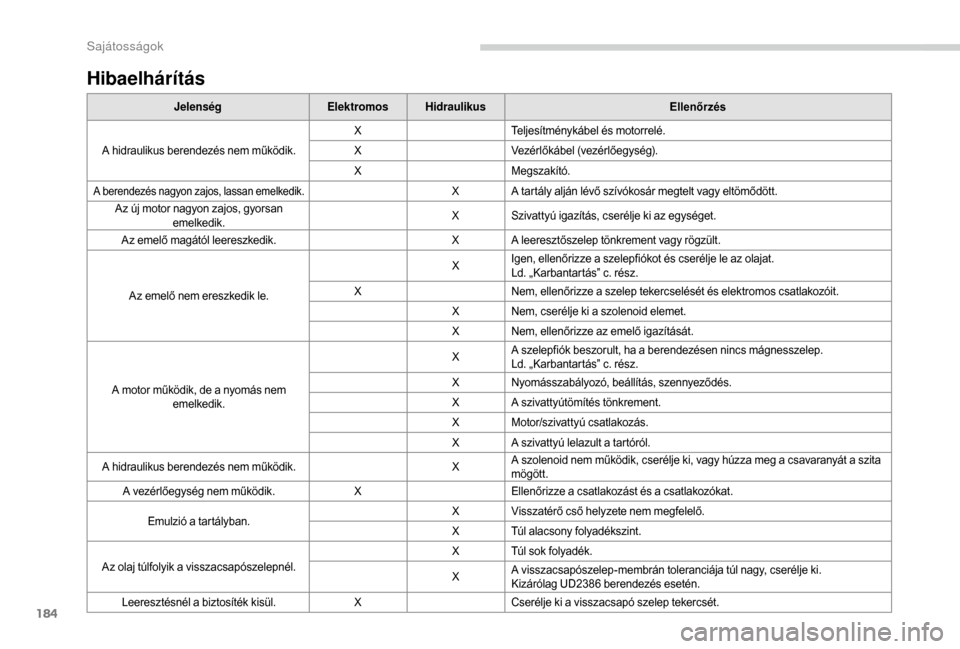

Hibaelhárítás
JelenségElektromosHidraulikus Ellenőrzés
A hidraulikus berendezés nem működik. X
Teljesítménykábel és motorrelé.
X Vezérlőkábel (vezérlőegység).
X Megszakító.
A berendezés nagyon zajos, lassan emelkedik.XA tartály alján lévő szívókosár megtelt vagy eltömődött.
Az új motor nagyon zajos, gyorsan emelkedik. X
Szivattyú igazítás, cserélje ki az egységet.
Az emelő magától leereszkedik. XA leeresztőszelep tönkrement vagy rögzült.
Az emelő nem ereszkedik le. X
Igen, ellenőrizze a
szelepfiókot és cserélje le az olajat.
Ld. „Karbantartás” c. rész.
X Nem, ellenőrizze a
szelep tekercselését és elektromos csatlakozóit.
X Nem, cserélje ki a
szolenoid elemet.
X Nem, ellenőrizze az emelő igazítását.
A motor működik, de a

nyomás nem
emelkedik. X
A szelepfiók beszorult, ha a
berendezésen nincs mágnesszelep.
Ld. „Karbantartás” c. rész.
X Nyomásszabályozó, beállítás, szennyeződés.
X A szivattyútömítés tönkrement.
X Motor/szivattyú csatlakozás.
X A szivattyú lelazult a
tartóról.
A hidraulikus berendezés nem működik. XA szolenoid nem működik, cserélje ki, vagy húzza meg a
csavaranyát a szita
mögött.
A vezérlőegység nem működik. XEllenőrizze a
csatlakozást és a csatlakozókat.
Emulzió a

tartályban. X
Visszatérő cső helyzete nem megfelelő.
X Túl alacsony folyadékszint.
Az olaj túlfolyik a

visszacsapószelepnél. X
Túl sok folyadék.
X A visszacsapószelep-membrán toleranciája túl nagy, cserélje ki.
Kizárólag UD2386
berendezés esetén.
Leeresztésnél a

biztosíték kisül. X Cserélje ki a
visszacsapó szelep tekercsét.
Sajátosságok

1

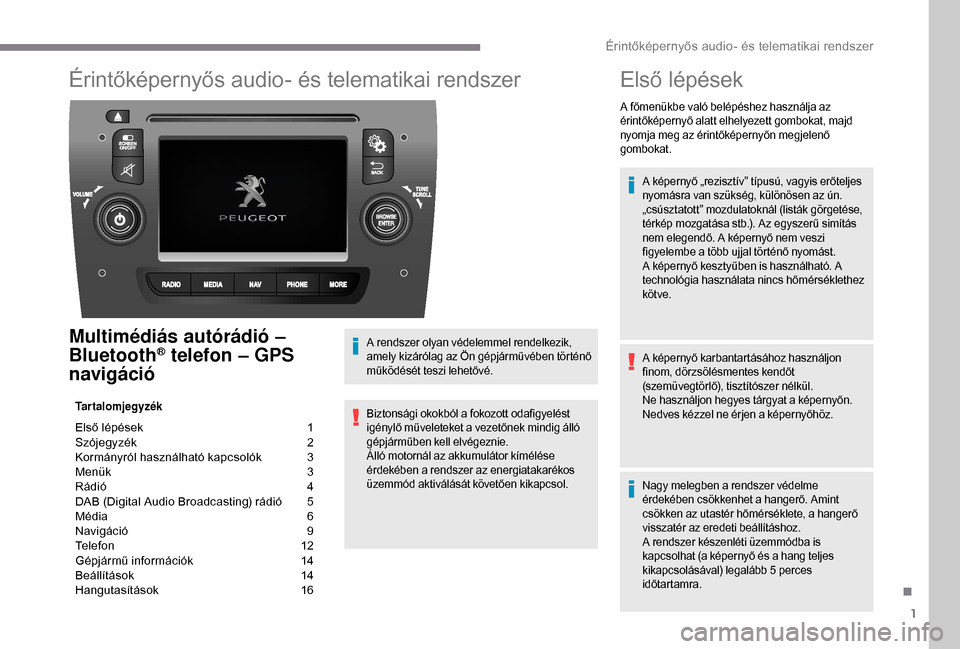

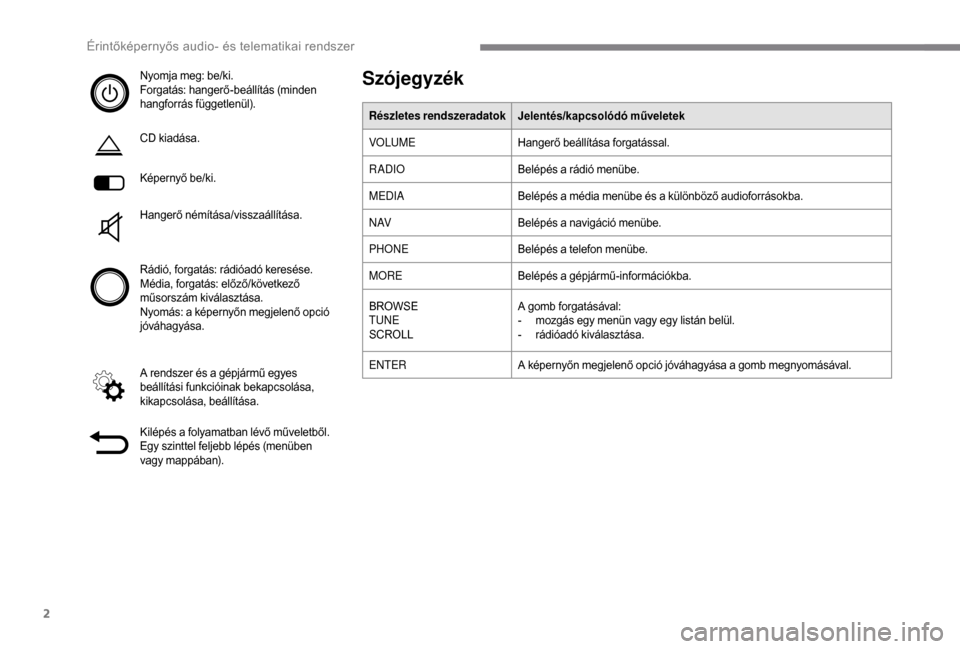

Érintőképernyős audio- és telematikai rendszer
Multimédiás autórádió –
Bluetooth® telefon – GPS
navigáció
Tartalomjegyzék
Első lépések 1
S zójegyzék 2
K
ormányról használható kapcsolók
3
M

enük
3
R

ádió
4
D

AB (Digital Audio Broadcasting) rádió
5
M

édia
6
N

avigáció
9
T

elefon
1
2
Gépjármű információk

1
4
Beállítások

1
4
Hangutasítások

1
6
A rendszer olyan védelemmel rendelkezik,
amely kizárólag az Ön gépjárművében történő
működését teszi lehetővé.
Biztonsági okokból a fokozott odafigyelést
igénylő műveleteket a
vezetőnek mindig álló
gépjárműben kell elvégeznie.
Álló motornál az akkumulátor kímélése
érdekében a
rendszer az energiatakarékos
üzemmód aktiválását követően kikapcsol.
Első lépések

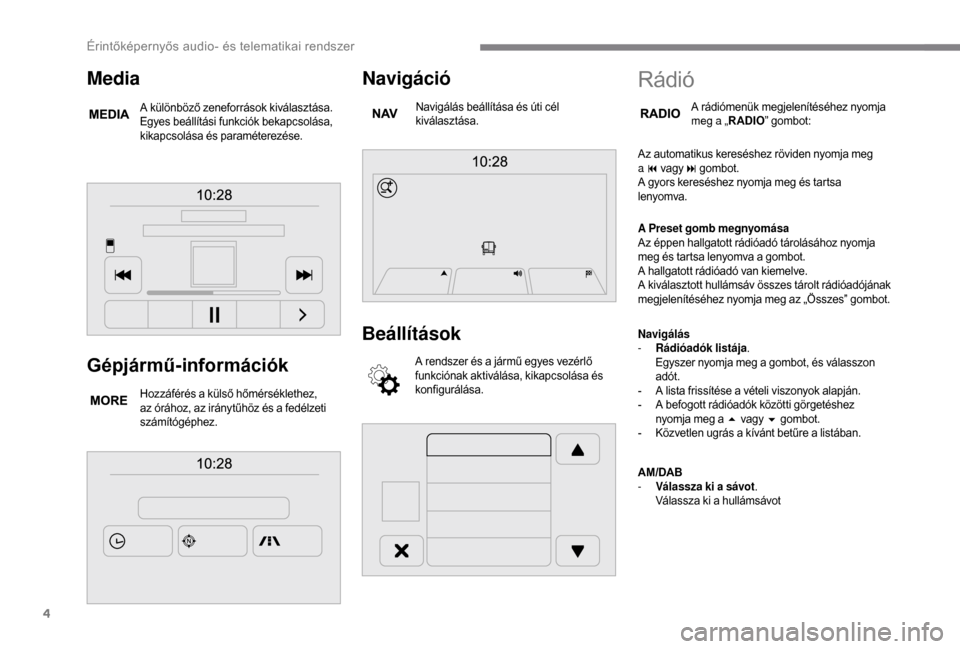

A főmenükbe való belépéshez használja az
érintőképernyő alatt elhelyezett gombokat, majd
nyomja meg az érintőképernyőn megjelenő
gombokat.
A képernyő „rezisztív” típusú, vagyis erőteljes
nyomásra van szükség, különösen az ún.
„csúsztatott” mozdulatoknál (listák görgetése,
térkép mozgatása stb.). Az egyszerű simítás
nem elegendő. A képernyő nem veszi
figyelembe a
több ujjal történő nyomást.
A képernyő kesztyűben is használható. A
technológia használata nincs hőmérséklethez
kötve.
A képernyő karbantartásához használjon
finom, dörzsölésmentes kendőt
(szemüvegtörlő), tisztítószer nélkül.
Ne használjon hegyes tárgyat a
képernyőn.
Nedves kézzel ne érjen a
képernyőhöz.
Nagy melegben a
rendszer védelme
érdekében csökkenhet a
hangerő. Amint
csökken az utastér hőmérséklete, a hangerő
visszatér az eredeti beállításhoz.
A rendszer készenléti üzemmódba is
kapcsolhat (a képernyő és a
hang teljes
kikapcsolásával) legalább 5
perces
időtartamra.
.
Érintőképernyős audio- és telematikai rendszer

2
Nyomja meg: be/ki.
Forgatás: hangerő-beállítás (minden
hangforrás függetlenül).
CD kiadása.
Képernyő be/ki.
Hangerő némítása/visszaállítása.
Rádió, forgatás: rádióadó keresése.
Média, forgatás: előző/következő
műsorszám kiválasztása.
Nyomás: a képernyőn megjelenő opció
jóváhagyása.
A rendszer és a gépjármű egyes
beállítási funkcióinak bekapcsolása,
kikapcsolása, beállítása.
Kilépés a
folyamatban lévő műveletből.
Egy szinttel feljebb lépés (menüben
vagy mappában).Szójegyzék
Részletes rendszeradatok Jelentés/kapcsolódó műveletek
VOLUME Hangerő beállítása forgatással.
RADIO Belépés a
rádió menübe.
MEDIA Belépés a
média menübe és a különböző audioforrásokba.
N AV Belépés a
navigáció menübe.
PHONE Belépés a
telefon menübe.
MORE Belépés a
gépjármű-információkba.
BROWSE
TUNE
SCROLL A gomb forgatásával:
-

m
ozgás egy menün vagy egy listán belül.
-
r

ádióadó kiválasztása.
ENTER A képernyőn megjelenő opció jóváhagyása a
gomb megnyomásával.
Érintőképernyős audio- és telematikai rendszer

3

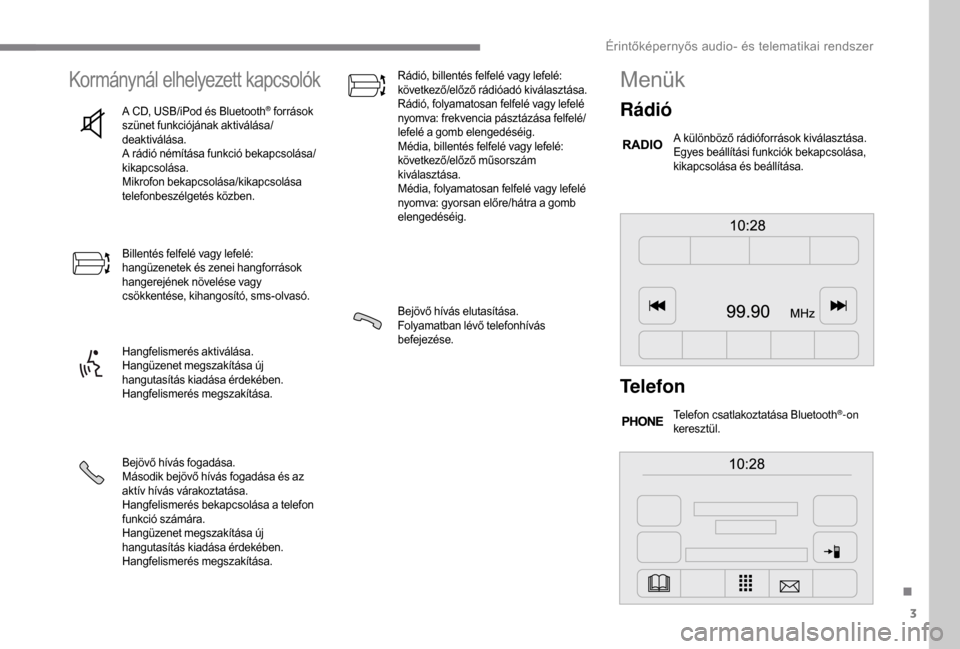

Kormánynál elhelyezett kapcsolók
A CD, USB/iPod és Bluetooth® források
szünet funkciójának aktiválása/
deaktiválása.
A rádió némítása funkció bekapcsolása/
kikapcsolása.
Mikrofon bekapcsolása/kikapcsolása
telefonbeszélgetés közben.
Billentés felfelé vagy lefelé:
hangüzenetek és zenei hangforrások
hangerejének növelése vagy
csökkentése, kihangosító, sms-olvasó.
Hangfelismerés aktiválása.
Hangüzenet megszakítása új
hangutasítás kiadása érdekében.
Hangfelismerés megszakítása.
Bejövő hívás fogadása.
Második bejövő hívás fogadása és az
aktív hívás várakoztatása.
Hangfelismerés bekapcsolása a
telefon
funkció számára.
Hangüzenet megszakítása új
hangutasítás kiadása érdekében.
Hangfelismerés megszakítása. Rádió, billentés felfelé vagy lefelé:
következő/előző rádióadó kiválasztása.
Rádió, folyamatosan felfelé vagy lefelé
nyomva: frekvencia pásztázása felfelé/
lefelé a
gomb elengedéséig.
Média, billentés felfelé vagy lefelé:
következő/előző műsorszám
kiválasztása.
Média, folyamatosan felfelé vagy lefelé
nyomva: gyorsan előre/hátra a
gomb
elengedéséig.
Bejövő hívás elutasítása.
Folyamatban lévő telefonhívás
befejezése.
Menük
Rádió
A különböző rádióforrások kiválasztása.
Egyes beállítási funkciók bekapcsolása,
kikapcsolása és beállítása.
Telefon
Telefon csatlakoztatása Bluetooth®-on
keresztül.
.
Érintőképernyős audio- és telematikai rendszer

4
Gépjármű-információk
Hozzáférés a külső hőmérséklethez,
a z órához, az iránytűhöz és a fedélzeti
számítógéphez.
Navigáció
Navigálás beállítása és úti cél
kiválasztása.
Beállítások
A rendszer és a jármű egyes vezérlő
f unkciónak aktiválása, kikapcsolása és
konfigurálása.
Media
A különböző zeneforrások kiválasztása.
Egyes beállítási funkciók bekapcsolása,
kikapcsolása és paraméterezése.
Rádió
A rádiómenük megjelenítéséhez nyomja
meg a „ RADIO” gombot:
Az automatikus kereséshez röviden nyomja meg
a

9

vagy : gombot.
A gyors kereséshez nyomja meg és tartsa
lenyomva.
A Preset gomb megnyomása
Az éppen hallgatott rádióadó tárolásához nyomja
meg és tartsa lenyomva a
gombot.
A hallgatott rádióadó van kiemelve.
A kiválasztott hullámsáv összes tárolt rádióadójának
megjelenítéséhez nyomja meg az „Összes” gombot.
Navigálás
-

R

ádióadók listája .
Egyszer nyomja meg a
gombot, és válasszon
adót.
-

A l

ista frissítése a vételi viszonyok alapján.
-

A b

efogott rádióadók közötti görgetéshez
nyomja meg a
5

vagy 6
go
mbot.
-

K

özvetlen ugrás a kívánt betűre a listában.
AM/DAB
-

V

álassza ki a sávot.
Válassza ki a
hullámsávot
Érintőképernyős audio- és telematikai rendszer
