Peugeot Boxer 2018 Ägarmanual (in Swedish)

169
2 - SÄKERHET
Om du använder originalreservdelar,
originalvätskor och originalsmörjmedel, samt
följer ser viceschemat kan du se till att bilen på
sikt förblir så tillförlitlig och säker som den var
från början.
3 - FAR AFÖRVAR AS UTOM R ÄCKHÅLL FÖR BARN. HÅLL DIG BORTA FR ÅN LÅGORNA. FÅR EJ VIDRÖR AS.
TA INTE BORT LOCKET NÄR MOTORN ÄR VA R M . EXPLOSION
F R ÄTA N D E VÄT S K A
K AN STARTA AUTOMATISKT ÄVEN NÄR MOTORN ÄR AVSTÄNGD. ÖPPNA INTE GAS UNDER HÖGT TRYCK.
MOTORN STARTAR AUTOMATISKT. TA UT TÄNDNINGSNYCKELN NÄR MOTORHUVEN ÄR ÖPPEN. HÖGSPÄNNING
9
Tekniska data

170
På baksätet
A
Skjut ryggstödet framåt innan du fäller ned det.
B
DR A FÖR ATT ÖPPNA.
C
DR A I SPAK 1 FÖR ATT LUTA (RYGGSTÖDET
D E LV I S) .
DR A I SPAK 2
FÖR ATT FÄLLA NED
(RYGGSTÖDET HELT). D
LÅT INTE NÅGON SITTA BAKOM ETT
NEDFÄLLT SÄTE ELLER MED BAGAGE PÅ
FÖRSTA R ADEN UNDER FÄRD.
E
DR A FÖR ATT FÄLLA NED.
I tankluckan
FAR A TA BORT LÅNGSAMT.
BR ÄNSLEÅNGORNA K AN ORSAK A
SKADOR.
Tekniska data

171

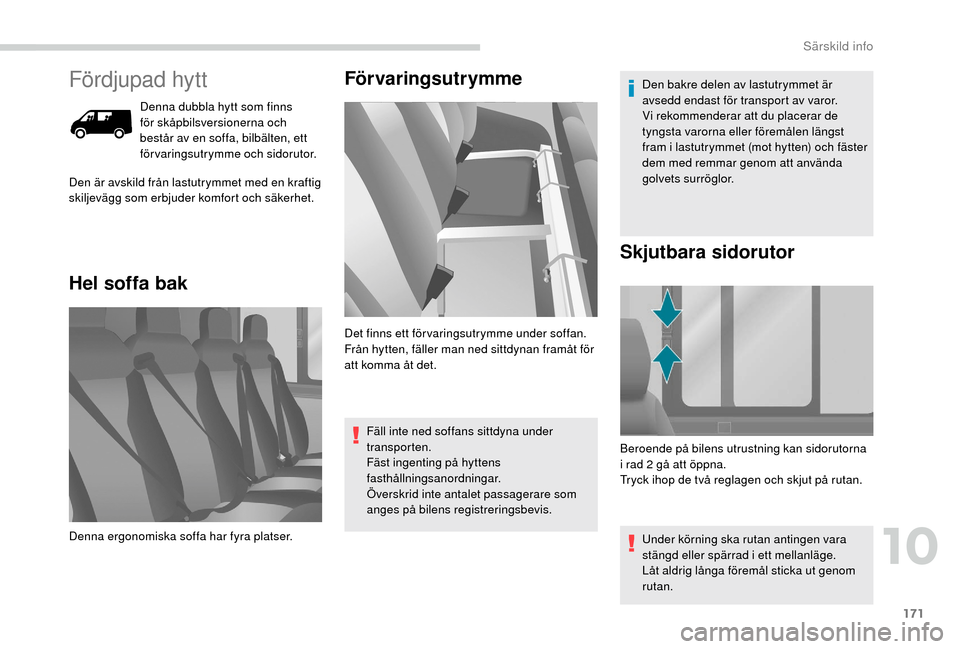

Fördjupad hytt
Denna dubbla hytt som finns
för skåpbilsversionerna och
består av en soffa, bilbälten, ett
förvaringsutrymme och sidorutor.
Hel soffa bakFörvaringsutrymme
Den är avskild från lastutrymmet med en kraftig
skiljevägg som erbjuder komfort och säkerhet.
Denna ergonomiska soffa har fyra platser. Det finns ett för varingsutrymme under soffan.
Från hytten, fäller man ned sittdynan framåt för
att komma åt det.
Fäll inte ned soffans sittdyna under
transporten.
Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis. Den bakre delen av lastutrymmet är
avsedd endast för transport av varor.
Vi rekommenderar att du placerar de
tyngsta varorna eller föremålen längst
fram i
lastutrymmet (mot hytten) och fäster
dem med remmar genom att använda
golvets surröglor.
Beroende på bilens utrustning kan sidorutorna
i
rad 2 gå att öppna.
Tryck ihop de två reglagen och skjut på rutan.
Under körning ska rutan antingen vara
stängd eller spärrad i


ett mellanläge.
Låt aldrig långa föremål sticka ut genom
rutan.
Skjutbara sidorutor
10
Särskild info

172

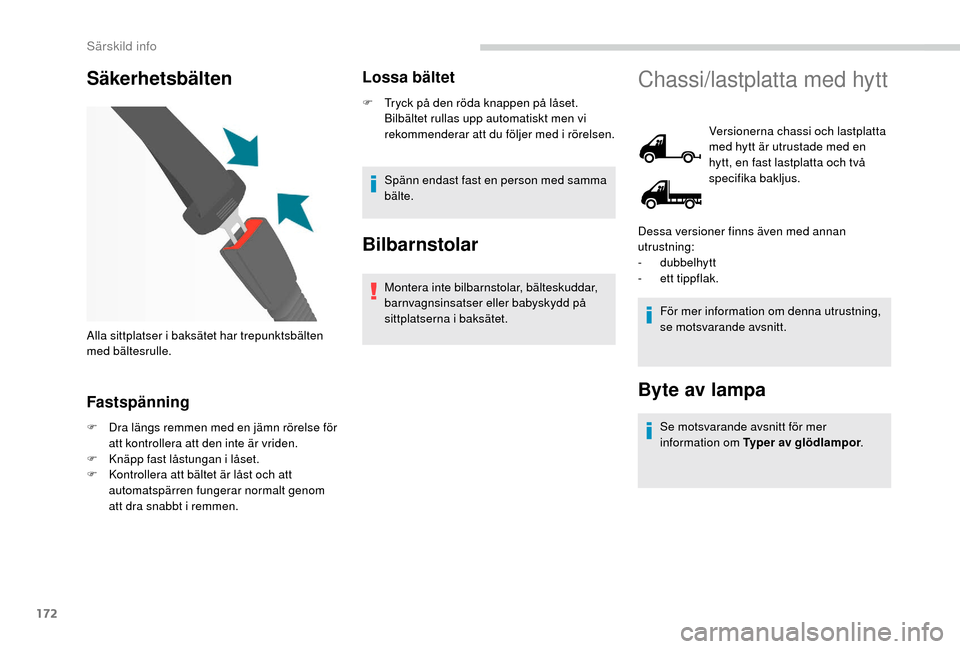

Säkerhetsbälten
Fastspänning
F Dra längs remmen med en jämn rörelse för att kontrollera att den inte är vriden.
F

K
näpp fast låstungan i

låset.
F

K
ontrollera att bältet är låst och att
automatspärren fungerar normalt genom
att dra snabbt i
remmen.
Lossa bältet
F Tryck på den röda knappen på låset. Bilbältet rullas upp automatiskt men vi
rekommenderar att du följer med i
rörelsen.
Spänn endast fast en person med samma
bälte.
Bilbarnstolar
Montera inte bilbarnstolar, bälteskuddar,
barnvagnsinsatser eller babyskydd på
sittplatserna i

baksätet.
Alla sittplatser i


baksätet har trepunktsbälten
med bältesrulle.
Chassi/lastplatta med hytt
Versionerna chassi och lastplatta
med hytt är utrustade med en
hytt, en fast lastplatta och två
specifika bakljus.
För mer information om denna utrustning,
se motsvarande avsnitt.
Byte av lampa
Se motsvarande avsnitt för mer
information om Typer av glödlampor .
Dessa versioner finns även med annan
utrustning:
-


dubbelhytt
-

e
tt tippflak.
Särskild info

173
BakljusF Hitta den trasiga lampan.
Utför momenten i omvänd ordning för att få
varje glödlampa på plats.
1.
Körriktningsvisare
Ty p B , PY21W - 21W
2. Bromsljus
Ty p B , P21W - 21W
3. Positionsljus
Ty p A , W5W - 5W
4. Backljus
Ty p A , W16W - 16W
5. Dimljus
Ty p A , W16W - 16W F

T
a bort lampenhetens fyra fästskruvar.
F

D
ra enheten mot dig.
F

B
yt lampan.
10
Särskild info

174
L1L2L2S L3L4
L Totallängd 4 908 5 3585 7085 943 6 308
A Hjulavstånd 3 0003 450 3 800 4 035 4 035
B Överhäng fram 948
C Överhäng bak 9601 325
D Bredd (med/utan backspeglar) 2 508/2 050
- Karossbredd 2 207
- Max. karossbredd 2 350
E Spårvidd fram 1 810
- Spårvidd bak 1 790
- Ökad spårvidd bak 1 980
F Totalhöjd 2 254
- Max. karosshöjd 3 500
Mått – chassi
Måtten anges i millimeter.
Särskild info

175
Mått – lastplatta med hytt
Måtten anges i millimeter.L1L2L
2SL3 L4
L Totallängd 5 293
5 74 36 093 6 328 6 693
A Hjulavstånd 3 000
3 450 3 800 4 035 4 035
B Överhäng fram 948
C Överhäng bak 1 345
1 710
D Bredd (med/utan backspeglar) -/2 10 0
- Karossbredd -
- Max. karossbredd -
E Spårvidd fram 1 810
- Spårvidd bak 1 790
- Ökad spårvidd bak 1 980
F Totalhöjd 2 15 3
- Max. karosshöjd -
10
Särskild info

176
Dubbelhytt
Den dubbla hytten som finns för
versionerna chassi och lastplatta
med hytt består av en soffa med
bilbälten, ett förvaringsutrymme
och sidorutor.
Hel soffa bakFörvaringsutrymme
Fäll inte ned soffans sittdyna under
transporten.
Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis.
Skjutbara sidorutor
Under körning ska rutan antingen vara
stängd eller spärrad i
ett mellanläge.
Låt aldrig långa föremål sticka ut genom
rutan.
Denna ergonomiska soffa har fyra platser. Beroende på bilens utrustning kan sidorutorna
gå att öppna.
Tryck ihop de två reglagen och skjut på rutan.
Det finns ett för varingsutrymme under soffan.
Fäll ned sittdynan framåt för att komma åt det.
Särskild info

177
Säkerhetsbälten
Fastspänning
F Dra längs remmen med en jämn rörelse för att kontrollera att den inte är vriden.
F

K
näpp fast låstungan i

låset.
F

K
ontrollera att bältet är låst och att
automatspärren fungerar normalt genom
att dra snabbt i
remmen.
Lossa bältet
F Tryck på den röda knappen på låset. Bilbältet rullas upp automatiskt men vi
rekommenderar att du följer med i
rörelsen.Spänn endast fast en person med samma
bälte.
Bilbarnstolar
Montera inte bilbarnstolar, bälteskuddar,
barnvagnsinsatser eller babyskydd på
sittplatserna i


baksätet.
Alla sittplatser i


baksätet har trepunktsbälten
med bältesrulle.
10
Särskild info

178
Dimensioner för chassi
dubbelhytt/lastplatta med
dubbelhytt
Måtten anges i millimeter.
Särskild info
