Page 21 of 196

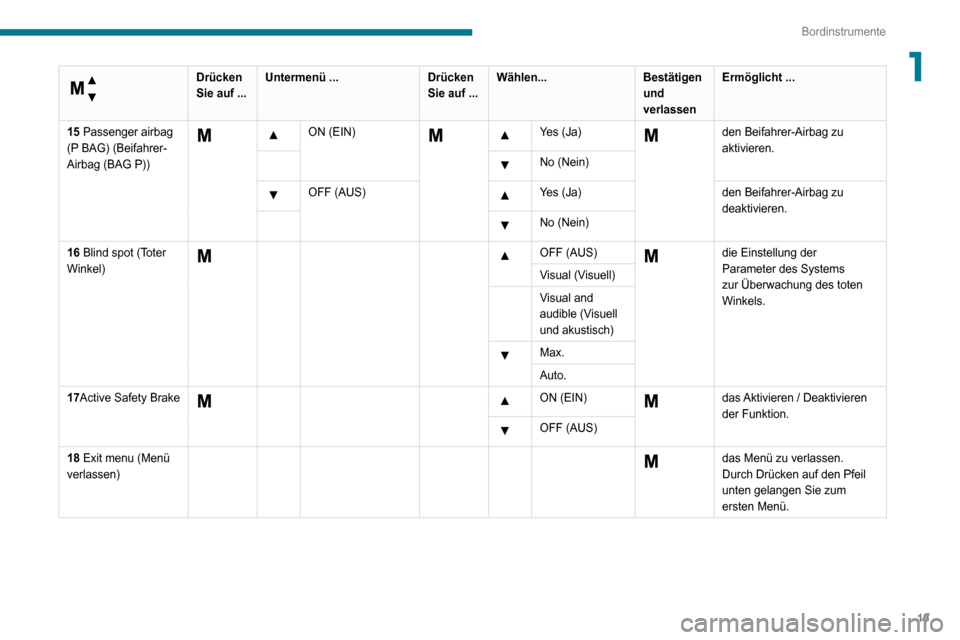

19
Bordinstrumente
1
Menü …
Drücken
Sie auf ...Untermenü ...
Drücken
Sie auf ...Wählen...
Bestätigen
und
verlassenErmöglicht ...
15 Passenger airbag
(P BAG) (Beifahrer-
Airbag (BAG P))
ON (EIN) Yes (Ja) den Beifahrer-Airbag zu
aktivieren.
No (Nein)
OFF (AUS) Yes (Ja)
den Beifahrer-Airbag zu
deaktivieren.
No (Nein)
16 Blind spot (Toter
Winkel)
OFF (AUS) die Einstellung der
Parameter des Systems
zur Überwachung des toten
Winkels.
Visual (Visuell)
Visual and
audible (Visuell
und akustisch)
Max.
Auto.
17Active Safety Brake
ON (EIN) das Aktivieren / Deaktivieren
der Funktion.
OFF (AUS)
18 Exit menu (Menü
verlassen)
das Menü zu verlassen.
Durch Drücken auf den Pfeil
unten gelangen Sie zum
ersten Menü.
Page 22 of 196
20
Bordinstrumente
Audio-/Telematikanlage mit Touchscreen
Dieses Bedienfeld des Audiosystems in der Mitte
des Armaturenbretts ermöglicht den Zugriff auf
die Menüs zur Personalisierung verschiedener
Funktionen.
Die entsprechenden Informationen werden auf dem
Touchscreen angezeigt.
Es stehen 9 Sprachen zur Auswahl: Deutsch,
Englisch, Spanisch, Französisch, Italienisch,
Niederländisch, Polnisch, Portugiesisch und
Türkisch.
Aus Sicherheitsgründen sind einige Menüs nur bei
ausgeschalteter Zündung zugänglich.
Mit dieser Taste greifen Sie auf das Menü
„Einstellungen“ zu.
Mit dieser Bildschirmtaste wechseln Sie auf
die vorherige Menüebene oder erhöhen
einen Wert.
Mit dieser Bildschirmtaste wechseln Sie auf
die nächste Menüebene oder verringern
einen Wert.
Menü „Einstellungen“
1. „Anzeige“
2. „Sprachbefehle“
3. „Uhrzeit und Datum“
4. „Sicherheit/Hilfe“
5. „Scheinwerfer“
6. „Türen & Verriegelung“
7. „Audio“
8. „Telefon/Bluetooth®“
9. „Radio“
10. „Werkseinstellungen“ zur Wiederherstellung
der Voreinstellungen des Herstellers.
11 . „Löschen pers. Daten“, um alle persönlichen
Daten im Zusammenhang mit Bluetooth® m
Audiosystem zu löschen.
Für weitere Informationen über Audio,
Telefon, Radio und Navigationssystem
siehe entsprechende Rubriken.
Die Parameter der Untermenüs 4, 5 und 6
hängen von den im Fahrzeug installierten
Geräten ab.
Funktionen im Untermenü „Anzeige“:
– Wählen Sie „Sprache“ und dann die gewünschte Sprache aus.– Wählen Sie „Maßeinheit“ und legen Sie die Einheit für Verbrauch (l/100km, mpg), Entfernungen
(km, Meilen) und Temperatur (°C, °F) fest.
– Wählen Sie „Anzeige Route B“, um die Anzeige der Strecke B am Bordcomputer ein- oder
auszuschalten (On, Off).
Funktionen im Untermenü „Sicherheit/Hilfe“:
– Wählen Sie „Parkview Camera“ und dann „Rückfahrkamera“, um die Kamera ein- oder
auszuschalten (On, Off).
– Wählen Sie „Parkview Camera“ und dann „Verzögerung Kamera“, um das Halten der Anzeige
für 10 Sekunden oder bis zu 18 km/h (On, Off) zu
aktivieren oder zu deaktivieren.
– Wählen Sie „Traffic Sign“ aus, um die Verwendung zu aktivieren oder zu deaktivieren
(On, Off).
– Wählen Sie „Beifahrer-Airbag“, um den Airbag zu aktivieren und zu deaktivieren (On, Off).
Funktionen im Untermenü „Scheinwerfer“:
– Wählen Sie „Tagfahrlicht“ aus, um diese Funktion
zu aktivieren oder zu deaktivieren (On, Off).– Wählen Sie „Autom. Fernlicht“ aus, um die Verwendung zu aktivieren oder zu deaktivieren
(On, Off).
– Wählen Sie „Scheinwerfersensor“ zur Einstellung der Lichtempfindlichkeit (1, 2, 3).
Funktionen im Untermenü „Türen und
Verriegelungen“:
– Wählen Sie „V erriegeln“, um die automatische Verriegelung ein- und auszuschalten (On, Off).
Page 23 of 196
21
Bordinstrumente
1Einstellung von Datum und
Uhrzeit
Über das Bedienfeld MODE
► Drücken Sie die Taste „MODE“.
► Wählen Sie das Menü „Uhrzeit einstellen“, um die Uhrzeit und das Format der Uhrzeit (24 Std.
oder 12 Std.) einzustellen. Oder wählen Sie das
Menü „Datum einstellen“, um Tag, Monat und Jahr
einzustellen.
Für weitere Informationen zum
Fahrzeugkonfigurationssystem (MODE) siehe
entsprechende Rubrik.
Über das Audio- und Telematiksystem mit
Touchscreen
Wählen Sie vom Untermenü „Uhrzeit und Datum“:► „Uhrzeit und Format einstellen“, um die Stunden, Minuten, Sekunden einzustellen, und
das Format (24 Std.,12 Std. mit am oder pm)
festzulegen.
► „Datum einstellen“, um Tag, Monat und Jahr
einzugeben.
Zur manuellen Einstellung der Uhrzeit
muss „Autom. Uhrzeit“ deaktiviert worden
sein (Off).
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt an
(Fahrstrecke, momentaner Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
► Um auf die Informationen des Bordcomputers Zugriff zu haben, drücken Sie auf die TRIP-Taste
am Ende des Scheibenwischerhebels.
Reichweite
Gibt die Stecke an, die noch mit dem im Tank
enthaltenen Kraftstoff zurückgelegt werden kann (je
nach Durchschnittsverbrauch der letzten Kilometer.
Strecke A
Diese zeigt die seit der letzten Rückstellung des
Bordcomputers auf null zurückgelegte Strecke an.
Durchschnittlicher Verbrauch A
Dies ist der durchschnittliche Kraftstoffverbrauch
seit der letzten Rückstellung des Bordcomputers
auf null.
Momentaner Verbrauch A
Dies ist der durchschnittliche Kraftstoffverbrauch
während der letzten paar Sekunden.
Durchschnittsgeschwindigkeit A
Dies ist die Durchschnittsgeschwindigkeit, die
seit der letzten Rückstellung des Bordcomputers auf null berechnet wurde (bei eingeschalteter
Zündung).
Reisedauer A Dies ist die Gesamtfahrzeit seit der letzten
Rückstellung des Bordcomputers auf null.
Wenn TRIP B (STRECKE B) im
MODE-Menü
aktiviert wird:
– Strecke B– Durchschnittlicher V erbrauch B– Durchschnittsgeschwindigkeit B– Reisedauer B
Fahrtenschreiber
Wenn Ihr Fahrzeug mit einem Fahrtenschreiber
ausgerüstet ist, können im Gerät selbst und auf
einer darin eingelegten Karte alle Daten bezüglich
des Fahrzeugs gespeichert werden.
Beispiel: Bei Beginn jeder Fahrt oder bei einem
Fahrerwechsel.
Wenn die Karte eingelegt ist, können alle Daten:
– auf dem Bildschirm des Fahrtenschreibers angezeigt werden,– gedruckt werden,– über eine Schnittstelle auf externe Speichermedien übertragen werden.
Page 24 of 196

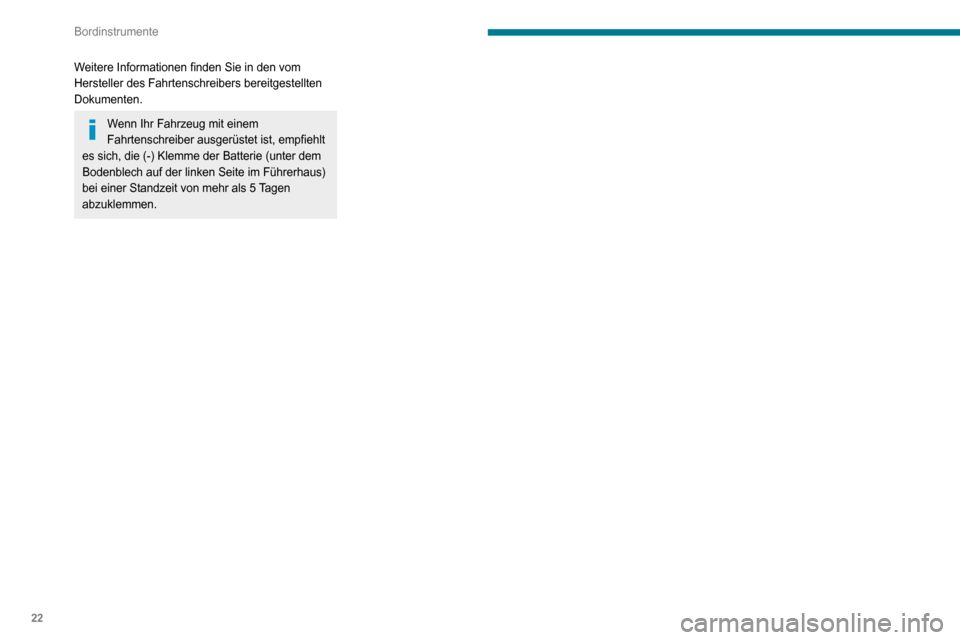

22
Bordinstrumente
Weitere Informationen finden Sie in den vom
Hersteller des Fahrtenschreibers bereitgestellten
Dokumenten.
Wenn Ihr Fahrzeug mit einem
Fahrtenschreiber ausgerüstet ist, empfiehlt
es sich, die (-) Klemme der Batterie (unter dem
Bodenblech auf der linken Seite im Führerhaus)
bei einer Standzeit von mehr als 5 Tagen
abzuklemmen.
Page 25 of 196

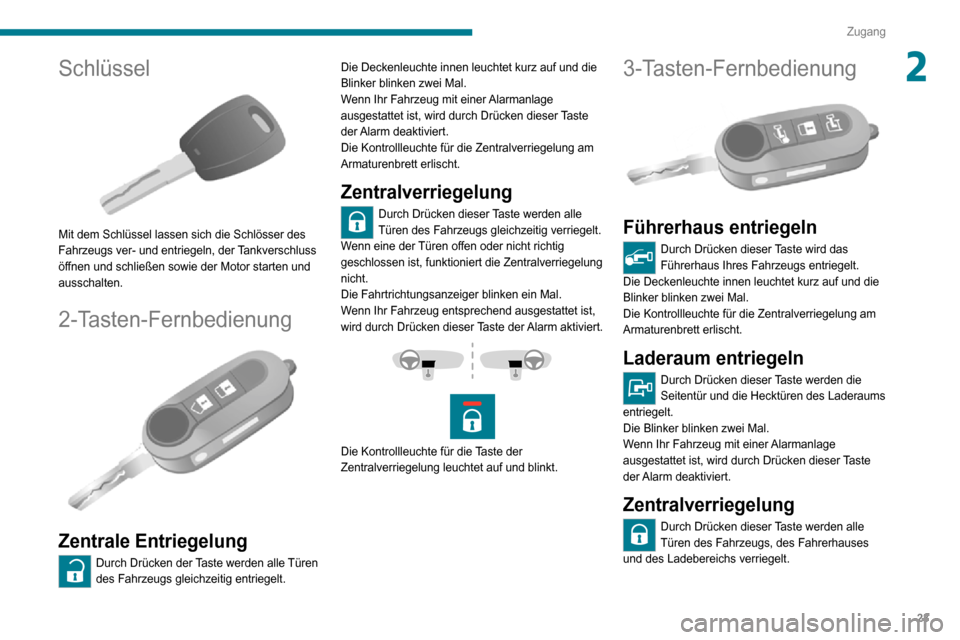

23
Zugang
2Schlüssel
Mit dem Schlüssel lassen sich die Schlösser des
Fahrzeugs ver- und entriegeln, der Tankverschluss
öffnen und schließen sowie der Motor starten und
ausschalten.
2-Tasten-Fernbedienung
Zentrale Entriegelung
Durch Drücken der Taste werden alle Türen
des Fahrzeugs gleichzeitig entriegelt.Die Deckenleuchte innen leuchtet kurz auf und die
Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgestattet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Zentralverriegelung
Durch Drücken dieser Taste werden alle
Türen des Fahrzeugs gleichzeitig verriegelt.
Wenn eine der Türen offen oder nicht richtig
geschlossen ist, funktioniert die Zentralverriegelung
nicht.
Die Fahrtrichtungsanzeiger blinken ein Mal.
Wenn Ihr Fahrzeug entsprechend ausgestattet ist,
wird durch Drücken dieser Taste der Alarm aktiviert.
Die Kontrollleuchte für die Taste der
Zentralverriegelung leuchtet auf und blinkt.
3-Tasten-Fernbedienung
Führerhaus entriegeln
Durch Drücken dieser Taste wird das
Führerhaus Ihres Fahrzeugs entriegelt.
Die Deckenleuchte innen leuchtet kurz auf und die
Blinker blinken zwei Mal.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Laderaum entriegeln
Durch Drücken dieser Taste werden die
Seitentür und die Hecktüren des Laderaums
entriegelt.
Die Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgestattet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Zentralverriegelung
Durch Drücken dieser Taste werden alle
Türen des Fahrzeugs, des Fahrerhauses
und des Ladebereichs verriegelt.
Page 26 of 196
24
Zugang
Übersicht über die Hauptfunktionen des Schlüssels
SchlüsseltypEntriegelung des FührerhausesVerriegelung der TürenEntriegelung der hinteren Türen
Schlüssel Drehung entgegen dem
Uhrzeigersinn (Fahrerseite)Drehung im Uhrzeigersinn
(Fahrerseite)-
Schlüssel mit Fernbedienung
Signalgebung
Fahrtrichtungsanzeiger 2 Mal Blinken1 Mal Blinken2 Mal Blinken
Kontrollleuchte Zentralverriegelung
am Armaturenbrett Aus
Leuchtet ungefähr 3 Sekunden
ununterbrochen, danach BlinkenBlinkt
Durch die Verwendung des Schlüssels im Schloss der Fahrertür wird der Alarm nicht aktiviert bzw. deaktiviert.
Verriegeln/Entriegeln von
innen
Fahrerhaus und Laderaum
► Drücken Sie diese Taste, um die Türen des Führerhauses und den Laderaum zu verriegeln
bzw. entriegeln.
Von innen können die Türen immer geöffnet
werden.
Wenn eine der Türen offen oder nicht richtig
geschlossen ist, funktioniert die Zentralverriegelung
nicht.
Die Fahrtrichtungsanzeiger blinken ein Mal.
Wenn Ihr Fahrzeug entsprechend ausgestattet ist,
wird durch Drücken dieser Taste der Alarm aktiviert.
Die Kontrollleuchte für die Taste der
Zentralverriegelung leuchtet auf und blinkt.
Schlüssel einklappen /
ausklappen
► Drücken Sie auf diese Taste, um den Schlüssel auszuklappen/einzuklappen.
Wenn Sie diese Taste nicht drücken,
besteht die Gefahr, dass Sie den
Mechanismus beschädigen:
Sicherheitsverriegelung
Durch Drücken dieser Taste zweimal
hintereinander wird die
Sicherheitsverriegelung des Fahrzeugs aktiviert.
Danach ist es nicht möglich, die Türen von innen
oder außen zu öffnen.
Die Blinker blinken drei Mal.
Lassen Sie keine Personen im Fahrzeug
zurück, wenn die Sicherheitsverriegelung
aktiviert wird.
Batterie austauschen
Referenz: CR 2032/3 Volt.► Drücken Sie auf die Taste, um den Schlüssel auszuklappen.► Drehen Sie die Schraube 1 des geschlossenen
Vorhängeschlosses mit einem Schraubendreher
mit einer feinen Spitze in Richtung des offenen
Vorhängeschlosses.
► Hebeln Sie das Batteriegehäuse 2 mit dem
Schraubenzieher heraus.
► Entnehmen Sie das Gehäuse und tauschen Sie die Batterie 3 unter Beachtung der korrekten
Polarität aus.
► Setzen Sie das Batteriegehäuse 2 wieder in den
Schlüssel ein und drehen Sie die Schraube 1 zu.
Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es zu
Schäden kommen.
Verwenden Sie nur Batterien, die den von
einem Vertreter des PEUGEOT-Händlernetzes
empfohlenen Batterien entsprechen. Geben
Sie verbrauchte Batterien bei einer hierfür
zugelassenen Sammelstelle ab.
Page 27 of 196

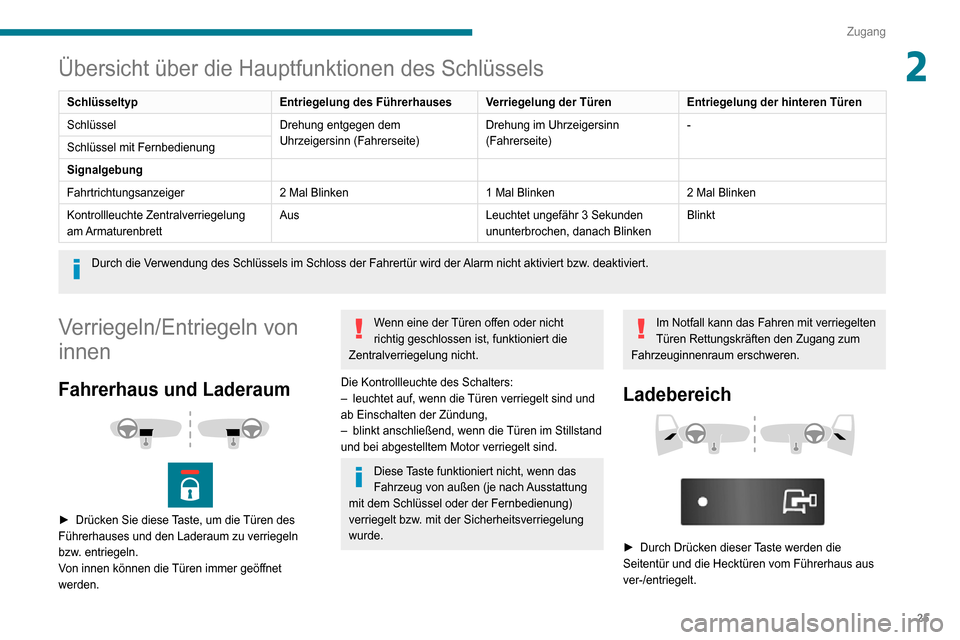

25
Zugang
2Übersicht über die Hauptfunktionen des Schlüssels
SchlüsseltypEntriegelung des FührerhausesVerriegelung der TürenEntriegelung der hinteren Türen
Schlüssel Drehung entgegen dem
Uhrzeigersinn (Fahrerseite)Drehung im Uhrzeigersinn
(Fahrerseite)-
Schlüssel mit Fernbedienung
Signalgebung
Fahrtrichtungsanzeiger 2 Mal Blinken1 Mal Blinken2 Mal Blinken
Kontrollleuchte Zentralverriegelung
am Armaturenbrett Aus
Leuchtet ungefähr 3 Sekunden
ununterbrochen, danach BlinkenBlinkt
Durch die Verwendung des Schlüssels im Schloss der Fahrertür wird der Alarm nicht aktiviert bzw. deaktiviert.
Verriegeln/Entriegeln von
innen
Fahrerhaus und Laderaum
► Drücken Sie diese Taste, um die Türen des Führerhauses und den Laderaum zu verriegeln
bzw. entriegeln.
Von innen können die Türen immer geöffnet
werden.
Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Die Kontrollleuchte des Schalters:
– leuchtet auf, wenn die Türen verriegelt sind und ab Einschalten der Zündung,– blinkt anschließend, wenn die Türen im Stillstand und bei abgestelltem Motor verriegelt sind.
Diese Taste funktioniert nicht, wenn das
Fahrzeug von außen (je nach Ausstattung
mit dem Schlüssel oder der Fernbedienung)
verriegelt bzw. mit der Sicherheitsverriegelung
wurde.
Im Notfall kann das Fahren mit verriegelten
Türen Rettungskräften den Zugang zum
Fahrzeuginnenraum erschweren.
Ladebereich
► Durch Drücken dieser Taste werden die Seitentür und die Hecktüren vom Führerhaus aus
ver-/entriegelt.
Page 28 of 196
26
Zugang
Fahren Sie niemals mit geöffneter Schiebetür.
Schließen
Von außen
► Ziehen Sie den Griff an und dann nach vorne.
Von innen
► Um die Arretierung zu lösen und die Tür zu schließen, ziehen Sie den Griff und schieben Sie
dabei gleichzeitig die Tür zu.
Hecktüren
Bei stehendem Fahrzeug und Öffnen der
hinteren Türen wird die Kamera aktiviert
und überträgt die Ansicht auf den Bildschirm in
der Fahrerkabine.
Die Kontrollleuchte bleibt bei Verriegelung
eingeschaltet.
Automatische Sicherheitsverriegelung
Beim Anfahren werden die Türen des Führerhauses
und des Laderaums automatisch verriegelt, sobald
eine Geschwindigkeit von ca. 20 km/h erreicht wird.
Wenn auf der Strecke keine Tür geöffnet wird,
bleibt die Verriegelung bestehen.
Aktivierung / Deaktivierung
der Funktion
Diese Funktion kann mit der Taste MODE
eingestellt werden: wählen Sie „ON“ oder
„OFF“ im Menü „Autoclose“.
Für weitere Informationen zum
Fahrzeugkonfigurationssystem (MODE)
siehe entsprechende Rubrik.
Türen vorn
► Betätigen Sie den entsprechenden Knopf der Fernbedienung oder verwenden Sie den Schlüssel
im Schloss der Fahrertür, um sie zu entriegeln.
► Ziehen Sie den Hebel zu sich heran.
Seitliche Schiebetür
Achten Sie darauf, dass die Führung der Schiebetür am Boden nicht versperrt wird.
Öffnen
Von außen
► Ziehen Sie den Griff an und dann nach hinten.
Von innen
► Schieben Sie den Griff zum Entriegeln und Öffnen nach hinten.
Um die seitliche Schiebetür offen zu halten,
öffnen Sie sie vollständig, um die
Vorrichtung (unten an der Tür) zu blockieren.
Page 29 of 196

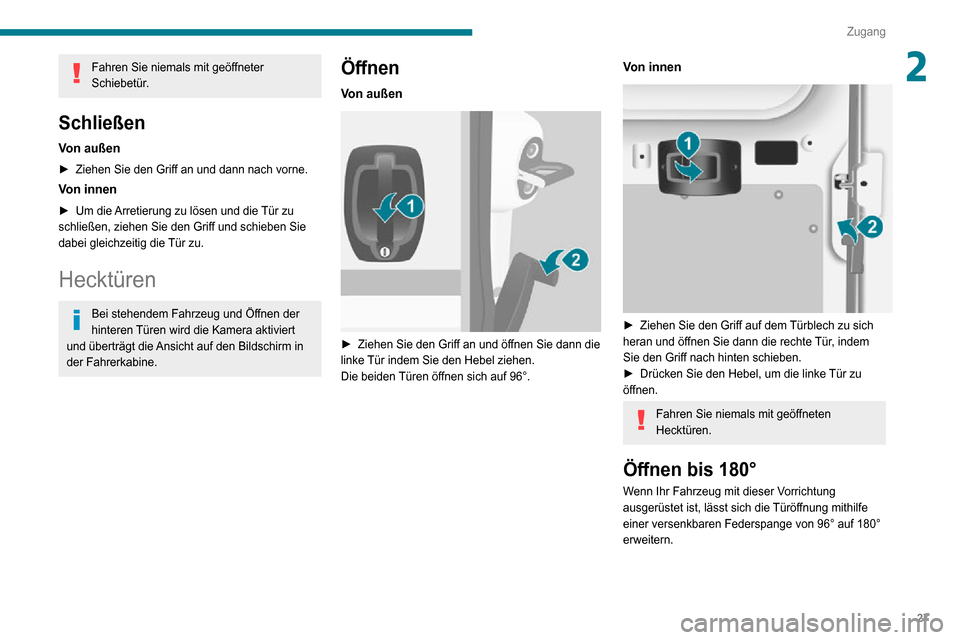

27
Zugang
2Fahren Sie niemals mit geöffneter
Schiebetür.
Schließen
Von außen
► Ziehen Sie den Griff an und dann nach vorne.
Von innen
► Um die Arretierung zu lösen und die Tür zu schließen, ziehen Sie den Griff und schieben Sie
dabei gleichzeitig die Tür zu.
Hecktüren
Bei stehendem Fahrzeug und Öffnen der
hinteren Türen wird die Kamera aktiviert
und überträgt die Ansicht auf den Bildschirm in
der Fahrerkabine.
Öffnen
Von außen
► Ziehen Sie den Griff an und öffnen Sie dann die linke Tür indem Sie den Hebel ziehen.
Die beiden Türen öffnen sich auf 96°.
Von innen
► Ziehen Sie den Griff auf dem Türblech zu sich heran und öffnen Sie dann die rechte Tür, indem
Sie den Griff nach hinten schieben.
► Drücken Sie den Hebel, um die linke Tür zu öffnen.
Fahren Sie niemals mit geöffneten
Hecktüren.
Öffnen bis 180°
Wenn Ihr Fahrzeug mit dieser Vorrichtung
ausgerüstet ist, lässt sich die Türöffnung mithilfe
einer versenkbaren Federspange von 96° auf 180°
erweitern.
Page 30 of 196
28
Zugang
Wagenwäsche, verriegeln Sie das Fahrzeug mit dem Schlüssel.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Sirene automatisch
abgeschaltet.
Elektrische Fensterheber
A.Elektrischer Fensterheber/Fahrerseite
B. Elektrischer Fensterheber/Beifahrerseite
Manueller Betrieb
► Zum Öffnen oder Schließen des Fensters den Schalter A/B drücken oder ziehen, jedoch nicht
über den Widerstand hinaus. Das Fenster bleibt
stehen, sobald der Schalter losgelassen wird.
=
► Drücken Sie auf den Knopf am Türblech, um den Türöffnungswinkel zu vergrößern.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein.
Schließen
► Beginnen Sie beim Schließen mit der linken Tür und schließen Sie dann die rechte Tür.
Alarmanlage
System zum Schutz Ihres Fahrzeugs vor Diebstahl
und Einbruch. Wenn Ihr Fahrzeug mit einer
Alarmanlage ausgestattet ist, dann bietet es
folgende Schutzfunktionen:
- Rundumschutz
Das System stellt einen Rundumschutz
durch Sensoren an den Fahrzeugöffnungen (Türen, Kofferraum, Motorhaube) und an der
Stromversorgung sicher
- Abschleppschutz
Das System registriert Änderungen der
Fahrzeuglage.
Aktivierung
► Schalten Sie den Motor aus und verlassen Sie das Fahrzeug.► Drücken Sie auf diese
Taste auf der Fernbedienung.
Die von der Alarmanlage gebotene Schutzfunktion
wird binnen weniger Sekunden aktiv.
Auslösen der Alarmanlage
Dies wird durch das Ertönen der Sirene und
das Blinken der Richtungsanzeiger für dreißig
Sekunden signalisiert.
Anschließend schaltet die Alarmanlage wieder auf Bereitschaft. Die Auslösung des
Alarms bleibt jedoch gespeichert und wird durch
ein etwa 10 Sekunden langes Leuchten der
Warnleuchte der elektronischen Anlasssperre beim
Einschalten der Zündung angezeigt.
Der Alarm wird ebenfalls nach einer Unterbrechung
der Stromversorgung ausgelöst, und wenn diese
wieder hergestellt wird.
Deaktivierung mit der
Fernbedienung
► Drücken Sie auf diese Taste.
Die Deaktivierung des Standby-Modus erfolgt beim
Entriegeln des Fahrzeugs.
Deaktivierung des
Abschleppschutzes
(Je nach Motorisierung)► Drücken Sie auf diesen Schalter, um den Abschleppschutz zu deaktivieren (zum
Beispiel beim Abschleppen des Fahrzeugs mit
eingeschaltetem Alarm).
Der Schutz bleibt bis zum Öffnen der Türen über
die Zentralverriegelung aktiv.
Ausfall der Fernbedienung
► Entriegeln Sie die Türen mit dem Schlüssel im Schloss; der Alarm wird ausgelöst.► Schalten Sie die Zündung ein. Durch die Identifizierung des Schlüsselcodes schaltet der
Alarm wieder aus.
Ein Verriegeln der Türen mit dem Schlüssel
im Schloss löst keinen Alarm aus.
Um die Sirene bei versehentlichem
Auslösen schnell abzuschalten:
► Schalten Sie die Zündung ein. Durch die Identifizierung des Schlüsselcodes schaltet der
Alarm wieder aus.
► Drücken Sie auf die Entriegelungstaste (Führerhaus und Schlüssel) auf der
Fernbedienung.
Um zu vermeiden, dass die Alarmanlage
aktiviert wird, zum Beispiel bei der
