4
Oversigt
Præsentation
Disse illustrationer og beskrivelser er vejledende.
Det afhænger af version og udstyrsniveau,
hvilke betjeningsknapper og instrumenter der
forefindes, og hvor de er placeret.
Instrumenter og betjeningsknapper



1. Instrumentpanel med display-skærm
2. Lygtebetjeningsarmen og blinklysarmen
3. Betjeningsarm til vinduesvisker
Tripcomputer (diesel)
4. Køretøjskonfiguration/Højde af forlygter/
Tågelygter foran og bagpå 5.
Ratknapper til lydsystem
6. Frontairbag/horn i førersiden
7. Tændingslås
8. Yderligere programmerbar opvarmning
(diesel)
Opvarmning (el)
9. Sikringsboks
10. Betjeningsarm til fartpilot/
hastighedsbegrænser (diesel)
11 . Pneumatisk affjedring/læselamper/yderligere
ventilation bagved (diesel)
Midterkonsol



1. Audio-system/Navigation
2. Varme/klimaanlæg
3. Opbevaringsrum/Aftageligt askebæger
4. 12 V-tilbehørsstik (maks. 180
W)
5. USB-stik/cigarettænder
6. Dynamisk stabilitetskontrol (DSC/ASR)
Intelligent traction control (diesel)
7. Hill Assist Descent Control
8. Vejstribealarm
9. Havariblink
10. Centrallås
11 . Afisning/afdugning
12. Gearvælger (Diesel)
Vælgerknap for kørefunktion (el)

5
Oversigt
Elmotor

1.Ladestik
2. Drivbatteri
3. 12 V-tilbehørsbatteri
4. Indbygget lader
5. Elmotor
6. Ladekabel
Ladestikket 1 muliggør 2 typer opladning:
–

Hurtig opladning i mode 3 med en hurtig
ladeboks (W

allbox) og tilknyttet ladekabel 6.
–

Superhurtig opladning i mode 4 med offentlig
hurtiglader

.
400 V drivbatteriet 2
anvender Lithium-Ion-
teknologien. Det gemmer og leverer den energi,
der skal til for at drive elmotoren, klimaanlægget
og varmesystemet. Ladeniveauet vises i
displayet, der er integreret i bakspejlet.
12 V-tilbehørsbatteriet 3 forsyner bilens
almindelige elektriske system. Det genoplades automatisk af drivbatteriet via den indbyggede
oplader.
Den indbyggede lader
4 leverer hurtig
opladning (tilstand 3) til drivbatteriet samt til
genopladningen af det 12 V-tilbehørsbatteri.
El-motoren 5 leverer fremdrift i
overensstemmelse med den valgte drive mode
og kørselsforholdene. Den genererer energi ved
bremsning af bilen og under deceleration.

7
Øko-kørsel
Forudse behovet for at bremse og brems jævnt,
når det er muligt, ved hjælp af motorbremsning.
Brug klimaanlægget i stedet for opvarmningen til
at fjerne dug fra kabinen.
For at opvarme kabinen skal du vælge en
temperatur mellem 16 °C og 22 °C.
Du kan overvåge realtidsforbruget af elektrisk
strøm på displayet, integreret i bakspejlet.

8
Instrumenter
Instrumentgruppe

1.Speedometer (mph eller km/t)
2. Skærm
3. Brændstofmåler (diesel)
4. Kølevæsketemperatur (diesel)
5. Omdrejningstæller (omdr./min. x 1.000)
(Diesel)
El-biler
Brændstofmåleren,
kølevæsketemperaturmåleren og
omdrejningstælleren er inaktive.
Niveau 1 display-skærm

nederst:
– Tid.
–
Udetemperatur. –

Antal kørte kilometer
.
–
T
ripcomputer (aktionsradius, forbrug osv.)
(Diesel).
–
Højde af forlygter
.
–
Programmerbar overhastighedsadvarsel.
–

Hastighedsbegrænser eller fartpilot (diesel).
–

Indikator for gearskift (diesel).
–

Stop & Start (Diesel).
øverst:
–

Dato.
–
Serviceindikator.
– Advarselsmeddelelser.
– Funktionsstatusmeddelelser.
–
Bilens konfiguration.
Niveau 2 display-skærm

venstre side;
–
Tid.
–

Udetemperatur
,
–

Advarsels- eller statuslamper
.
–

Hastighedsbegrænser eller fartpilot (diesel).
højre side;
–


Dato.
–

Serviceindikator. –

T
ripcomputer (aktionsradius, forbrug osv.)
(Diesel).
– Advarselsmeddelelser.
– Funktionsstatusmeddelelser.
–
Bilens konfiguration.
–

Højde af forlygter
.
–
Antal kørte kilometer
.
Instrumenter og
betjeningskontakters
lysstyrke
Instrumenternes og betjeningsknappernes
lysstyrke kan justeres ved hjælp af
MODE-knappen med tændte sidelamper.
Se det pågældende afsnit for at få yderligere
oplysninger om konfiguration af bilen (MODE) .
Display integreret i
bakspejlet (el)
Det indvendige bakspejl indeholder et dedikeret
display, der viser oplysninger om det elektriske
system. Den tændes, når tændingen er aktiv, og
når køretøjet oplades.

9
Instrumenter
1

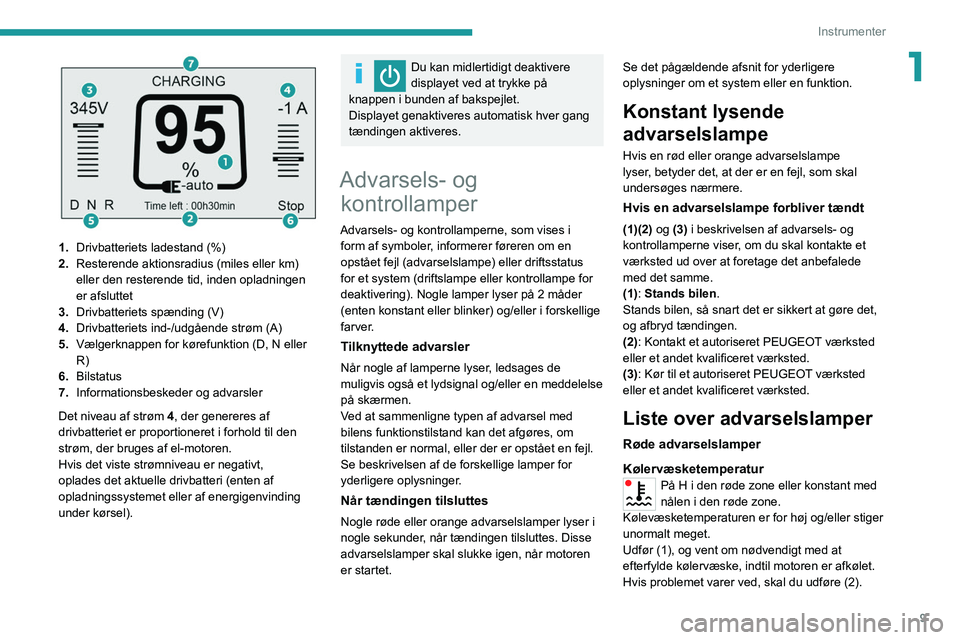

1.Drivbatteriets ladestand (%)
2. Resterende aktionsradius (miles eller km)
eller den resterende tid, inden opladningen
er afsluttet
3. Drivbatteriets spænding (V)
4. Drivbatteriets ind-/udgående strøm (A)
5. Vælgerknappen for kørefunktion (D, N eller
R)
6. Bilstatus
7. Informationsbeskeder og advarsler
Det niveau af strøm 4, der genereres af
drivbatteriet er proportioneret i forhold til den
strøm, der bruges af el-motoren.
Hvis det viste strømniveau er negativt,
oplades det aktuelle drivbatteri (enten af

opladningssystemet eller af energigenvinding
under kørsel).
Du kan midlertidigt deaktivere
displayet ved at trykke på
knappen i bunden af

bakspejlet.
Displayet genaktiveres automatisk hver gang
tændingen aktiveres.
Advarsels- og kontrollamper
Advarsels- og kontrollamperne, som vises i
form af symboler, informerer føreren om en
opstået fejl (advarselslampe) eller driftsstatus
for et system (driftslampe eller kontrollampe for
deaktivering). Nogle lamper lyser på 2 måder
(enten konstant eller blinker) og/eller i forskellige
farver.
Tilknyttede advarsler
Når nogle af lamperne lyser, ledsages de
muligvis også et lydsignal og/eller en meddelelse
på skærmen.
Ved at sammenligne typen af advarsel med
bilens funktionstilstand kan det afgøres, om
tilstanden er normal, eller der er opstået en fejl.
Se beskrivelsen af de forskellige lamper for
yderligere oplysninger.
Når tændingen tilsluttes
Nogle røde eller orange advarselslamper lyser i
nogle sekunder, når tændingen tilsluttes. Disse
advarselslamper skal slukke igen, når motoren
er startet. Se det pågældende afsnit for yderligere
oplysninger om et system eller en funktion.
Konstant lysende
advarselslampe
Hvis en rød eller orange advarselslampe
lyser, betyder det, at der er en fejl, som skal
undersøges nærmere.
Hvis en advarselslampe forbliver tændt
(1)(2) og (3) i beskrivelsen af advarsels- og
kontrollamperne viser, om du skal kontakte et
værksted ud over at foretage det anbefalede
med det samme.
(1): Stands bilen
.
Stands bilen, så snart det er sikkert at gøre det,
og afbryd tændingen.
(2): Kontakt et autoriseret
PEUGEOT værksted
eller et andet kvalificeret værksted.
(3): Kør til et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted.
Liste over advarselslamper
Røde advarselslamper
Kølervæsketemperatur
På H i den røde zone eller konstant med
nålen i den røde zone.
Kølevæsketemperaturen er for høj og/eller stiger
unormalt meget.
Udfør (1), og vent om nødvendigt med at
efterfylde kølervæske, indtil motoren er afkølet.
Hvis problemet varer ved, skal du udføre (2).

10
Instrumenter

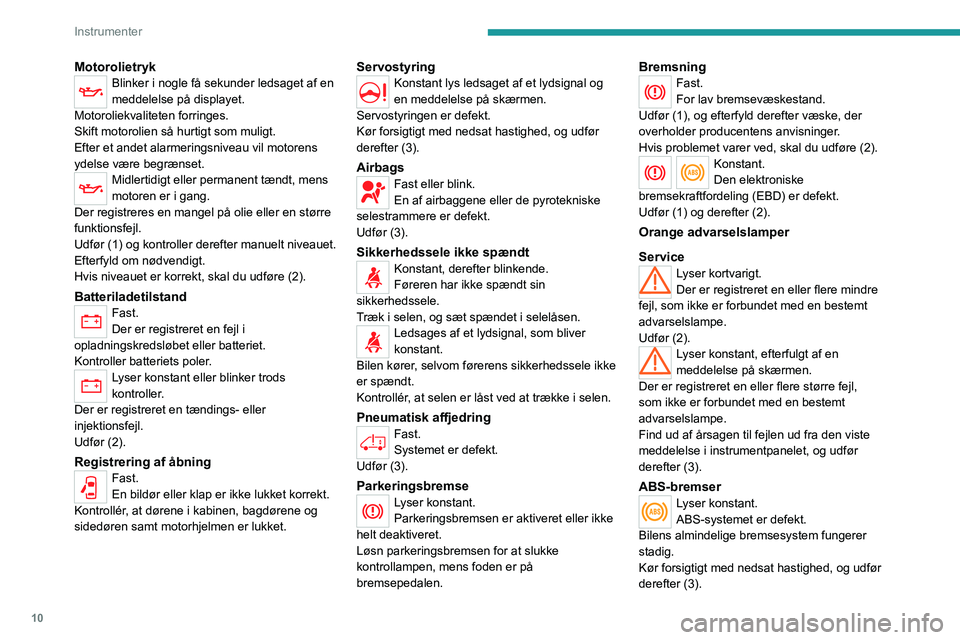

MotorolietrykBlinker i nogle få sekunder ledsaget af en
meddelelse på displayet.
Motoroliekvaliteten forringes.
Skift motorolien så hurtigt som muligt.
Efter et andet alarmeringsniveau vil motorens
ydelse være begrænset.
Midlertidigt eller permanent tændt, mens
motoren er i gang.
Der registreres en mangel på olie eller en større
funktionsfejl.
Udfør (1) og kontroller derefter manuelt niveauet.
Efterfyld om nødvendigt.
Hvis niveauet er korrekt, skal du udføre (2).
BatteriladetilstandFast.
Der er registreret en fejl i
opladningskredsløbet eller batteriet.
Kontroller batteriets poler.
Lyser konstant eller blinker trods
kontroller.
Der er registreret en tændings- eller
injektionsfejl.
Udfør (2).
Registrering af åbningFast.
En bildør eller klap er ikke lukket korrekt.
Kontrollér, at dørene i kabinen, bagdørene og
sidedøren samt motorhjelmen er lukket.
ServostyringKonstant lys ledsaget af et lydsignal og
en meddelelse på skærmen.
Servostyringen er defekt.
Kør forsigtigt med nedsat hastighed, og udfør
derefter (3).
AirbagsFast eller blink.
En af airbaggene eller de pyrotekniske
selestrammere er defekt.
Udfør (3).
Sikkerhedssele ikke spændtKonstant, derefter blinkende.
Føreren har ikke spændt sin
sikkerhedssele.
Træk i selen, og sæt spændet i selelåsen.
Ledsages af et lydsignal, som bliver
konstant.
Bilen kører, selvom førerens sikkerhedssele ikke
er spændt.
Kontrollér, at selen er låst ved at trække i selen.
Pneumatisk affjedring
Fast.
Systemet er defekt.
Udfør (3).
ParkeringsbremseLyser konstant.
Parkeringsbremsen er aktiveret eller ikke
helt deaktiveret.
Løsn parkeringsbremsen for at slukke
kontrollampen, mens foden er på
bremsepedalen.
BremsningFast.
For lav bremsevæskestand.
Udfør (1), og efterfyld derefter væske, der
overholder producentens anvisninger.
Hvis problemet varer ved, skal du udføre (2).
Konstant.
Den elektroniske
bremsekraftfordeling (EBD) er defekt.
Udfør (1) og derefter (2).
Orange advarselslamper
Service
Lyser kortvarigt.
Der er registreret en eller flere mindre
fejl, som ikke er forbundet med en bestemt
advarselslampe.
Udfør (2).
Lyser konstant, efterfulgt af en
meddelelse på skærmen.
Der er registreret en eller flere større fejl,
som ikke er forbundet med en bestemt
advarselslampe.
Find ud af årsagen til fejlen ud fra den viste
meddelelse i instrumentpanelet, og udfør
derefter (3).
ABS-bremserLyser konstant.
ABS-systemet er defekt.
Bilens almindelige bremsesystem fungerer
stadig.
Kør forsigtigt med nedsat hastighed, og udfør
derefter (3).

12
Instrumenter

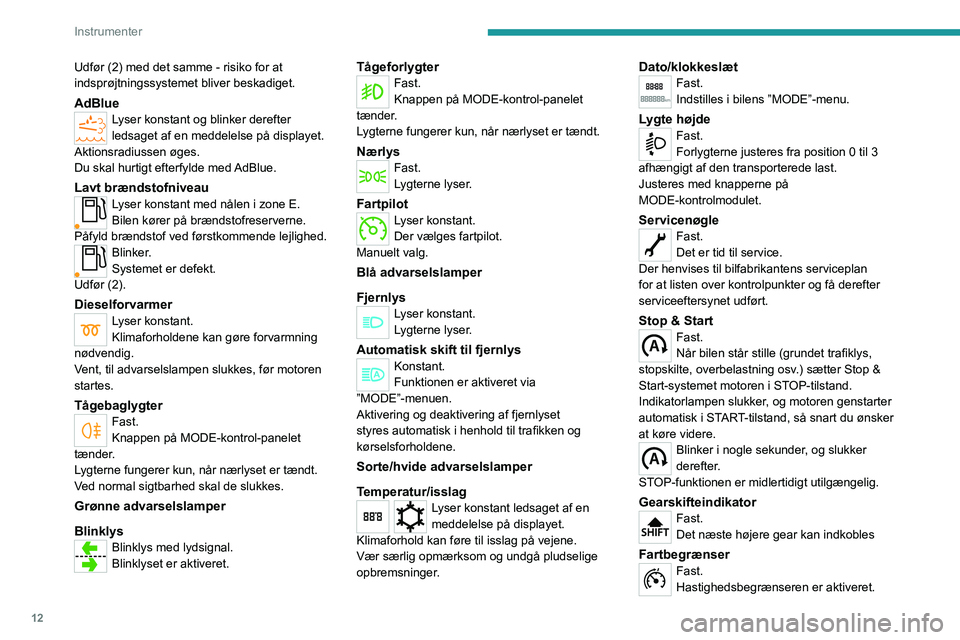

Udfør (2) med det samme - risiko for at
indsprøjtningssystemet bliver beskadiget.
AdBlueLyser konstant og blinker derefter
ledsaget af en meddelelse på displayet.
Aktionsradiussen øges.
Du skal hurtigt efterfylde med AdBlue.
Lavt brændstofniveauLyser konstant med nålen i zone E.
Bilen kører på brændstofreserverne.
Påfyld brændstof ved førstkommende lejlighed.
Blinker.
Systemet er defekt.
Udfør (2).
Dieselforvarmer Lyser konstant.
Klimaforholdene kan gøre forvarmning
nødvendig.
Vent, til advarselslampen slukkes, før motoren
startes.
TågebaglygterFast.
Knappen på MODE-kontrol-panelet
tænder.
Lygterne fungerer kun, når nærlyset er tændt.
Ved normal sigtbarhed skal de slukkes.
Grønne advarselslamper
Blinklys
Blinklys med lydsignal.
Blinklyset er aktiveret.
TågeforlygterFast.
Knappen på MODE-kontrol-panelet
tænder.
Lygterne fungerer kun, når nærlyset er tændt.
NærlysFast.
Lygterne lyser.
FartpilotLyser konstant.
Der vælges fartpilot.
Manuelt valg.
Blå advarselslamper
Fjernlys
Lyser konstant.
Lygterne lyser.
Automatisk skift til fjernlysKonstant.
Funktionen er aktiveret via
”MODE”-menuen.
Aktivering og deaktivering af fjernlyset
styres automatisk i henhold til trafikken og
kørselsforholdene.
Sorte/hvide advarselslamper
Temperatur/isslag
Lyser konstant ledsaget af en
meddelelse på displayet.
Klimaforhold kan føre til isslag på vejene.
Vær særlig opmærksom og undgå pludselige
opbremsninger.
Dato/klokkeslætFast.
Indstilles i bilens ”MODE”-menu.
Lygte højdeFast.
Forlygterne justeres fra position 0 til 3
afhængigt af den transporterede last.
Justeres med knapperne på
MODE-kontrolmodulet.
ServicenøgleFast.
Det er tid til service.
Der henvises til bilfabrikantens serviceplan
for at listen over kontrolpunkter og få derefter
serviceeftersynet udført.
Stop & StartFast.
Når bilen står stille (grundet trafiklys,
stopskilte, overbelastning osv.) sætter Stop &
Start-systemet motoren i STOP-tilstand.
Indikatorlampen slukker, og motoren genstarter
automatisk i START-tilstand, så snart du ønsker
at køre videre.
Blinker i nogle sekunder, og slukker
derefter.
STOP-funktionen er midlertidigt utilgængelig.
GearskifteindikatorFast.
Det næste højere gear kan indkobles
FartbegrænserFast.
Hastighedsbegrænseren er aktiveret.

13

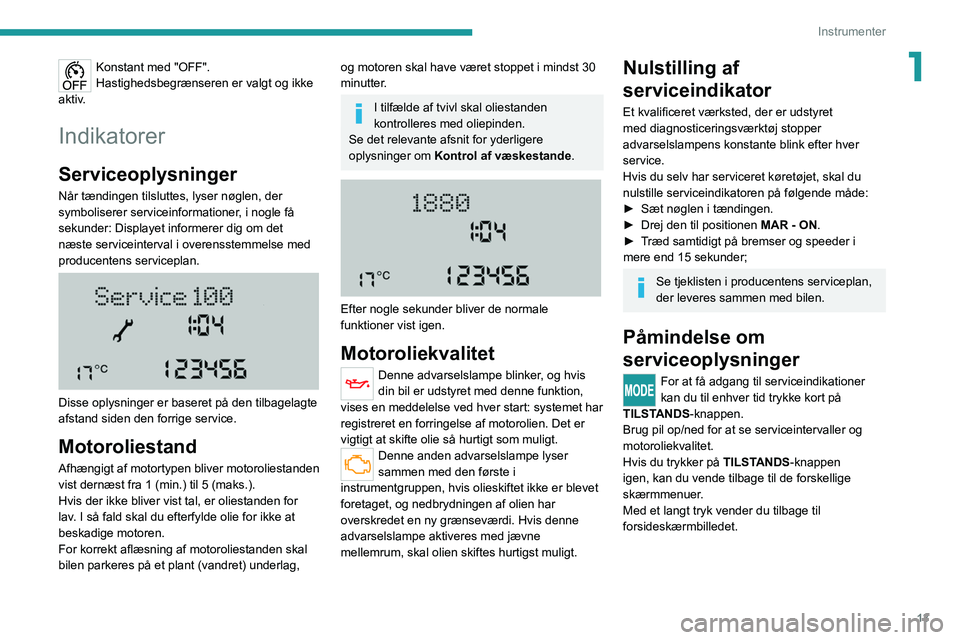

Instrumenter
1Konstant med "OFF".
Hastighedsbegrænseren er valgt og ikke
aktiv.
Indikatorer
Serviceoplysninger
Når tændingen tilsluttes, lyser nøglen, der
symboliserer serviceinformationer, i nogle få
sekunder: Displayet informerer dig om det
næste serviceinterval i overensstemmelse med
producentens serviceplan.


Disse oplysninger er baseret på den tilbagelagte
afstand siden den forrige service.
Motoroliestand
Afhængigt af motortypen bliver motoroliestanden
vist dernæst fra 1 (min.) til 5 (maks.).
Hvis der ikke bliver vist tal, er oliestanden for
lav. I så fald skal du efterfylde olie for ikke at
beskadige motoren.
For korrekt aflæsning af motoroliestanden skal
bilen parkeres på et plant (vandret) underlag,
og motoren skal have været stoppet i mindst 30
minutter.
I tilfælde af tvivl skal oliestanden
kontrolleres med oliepinden.
Se det relevante afsnit for yderligere
oplysninger om Kontrol af væskestande.


Efter nogle sekunder bliver de normale
funktioner vist igen.
Motoroliekvalitet
Denne advarselslampe blinker, og hvis
din bil er udstyret med denne funktion,
vises en meddelelse ved hver start: systemet har
registreret en forringelse af motorolien. Det er
vigtigt at skifte olie så hurtigt som muligt.
Denne anden advarselslampe lyser
sammen med den første i
instrumentgruppen, hvis olieskiftet ikke er blevet
foretaget, og nedbrydningen af

olien har
overskredet en ny grænseværdi. Hvis denne
advarselslampe aktiveres med jævne
mellemrum, skal olien skiftes hurtigst muligt.
Nulstilling af
serviceindikator
Et kvalificeret værksted, der er udstyret
med diagnosticeringsværktøj stopper
advarselslampens konstante blink efter hver
service.
Hvis du selv har serviceret køretøjet, skal du
nulstille serviceindikatoren på følgende måde:
►

Sæt nøglen i tændingen.
►


Drej den til positionen MAR - ON

.
►

T
ræd samtidigt på bremser og speeder i
mere end 15 sekunder;
Se tjeklisten i producentens serviceplan,
der leveres sammen med bilen.
Påmindelse om
serviceoplysninger
For at få adgang til serviceindikationer
kan du til enhver tid trykke kort på
TILSTANDS-knappen.
Brug pil op/ned for at se serviceintervaller og
motoroliekvalitet.
Hvis du trykker på TILSTANDS-knappen
igen, kan du vende tilbage til de forskellige
skærmmenuer.
Med et langt tryk vender du tilbage til
forsideskærmbilledet.

18
Instrumenter

Menu …

Tryk på
...Undermenu ...
Tryk på
...Vælg ...
Bekræft
og forladGiver dig mulighed for at ...
9 Unit (enhed)
Distance (afstand) km Vælg afstandsenheden til
visning i displayet.
Miles (mil)
Consumption
(forbrug)
mpg (km/l)
Vælg forbrugsenheden til
visning i displayet.
mpg (l/100 km)
Temperature
(temperatur)
°C
Vælg temperaturenheden til
visning i displayet.
°F
Tyre pressure
(dæktryk) psiVælg dæktryksenheden til
visning i displayet.
bar
kPa
10 Languages
(sprog)
List of available
languages
(liste over
tilgængelige
sprog) Vælge displaysproget.
11 Volume of
announcements
(Buzz) (lydstyrke for
meddelelser)
Increase (øg)Øge/mindske lydstyrken for
meddelelser eller signallyden
for advarsler.
Decrease
(mindsk)

35
Ergonomi og komfort
3Af sikkerhedsmæssige hensyn må disse indstillinger kun foretages, når bilen
holder stille.
Spejle
Sidespejle

De er opdelt i to zoner:
A - Øverste del af spejlet
B - Nederste del af spejlet
Spejlene er kugleformede for at øge det laterale
synsfelt. Det, du ser i spejlene, er i virkeligheden
tættere på, end det ser ud til. Dette skal tages i
betragtning for korrekt at vurdere afstanden.
Skallen integrerer blinklysets sidegentagelse
og antennerne i henhold til det udstyr, der er
tilgængeligt om bord (GPS, GSM, Radio osv.).
Elektrisk indstilling
Tændingsnøglen skal være i positionen MAR.

► Drej på knappen for at vælge spejlzonen.
Spejl i venstre dør .
A1 - Øverste del af spejlet
B1 - Nederste del af spejlet
Spejl i højre dør.
A2 - Øverste del af spejlet
B2 - Nederste del af spejlet
►

Skub derefter betjeningsknappen i retning af
den ønskede justering.
Elektrisk indfoldning
► Tryk på denne knap.
Afisning af spejlene
► Tryk på knappen for afrimning af
bagruden.
Bakspejl
Grebet på den nederste kant bruges til at
indstille bakspejlet i to positioner. Skub til grebet for at vælge dagposition.


Træk grebet udad for at vælge natposition med
blændfri funktion.
Indvendigt bakspejl (el).

Det indvendige bakspejl indeholder et dedikeret
display, der viser oplysninger om det elektriske
system. Den tændes, når tændingen er aktiv, og
når køretøjet oplades.
Tryk på denne knap for midlertidigt at
deaktivere displayet.
Displayet genaktiveres automatisk hver gang
tændingen aktiveres.
