PEUGEOT EXPERT 2018 Upute Za Rukovanje (in Croatian)

119
Klima uređaj
Uz pokrenut motor, klima uređaj može raditi u
svim godišnjim dobima, uz zatvorene prozore.
On omogućuje:
-
r
ashlađivanje zraka u kabini ljeti,
-

z
imi, kad je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.
Uključivanje
F Pritisnite ovu tipku. Kontrolna žaruljica se pali.
Klimatizacijski uređaj ne može raditi ako je
ventilator u kabini isključen. Za brže hlađenje zraka nakratko
možete uključiti strujanje unutarnjeg
zraka. Nakon toga ponovno uključite
dovod vanjskog zraka.
Isključivanje
F Ponovno pritisnite ovu tipku. Kontrolna žaruljica se gasi.
Isključivanje klima uređaja može loše
utjecati na ugodan osjećaj u kabini (vlaga,
kondenzacija).
Usmjeravanje zraka
F Uzastopnim pritiscima na tipku zrak se redom usmjerava na
sljedeće načine:
-

p

rema vjetrobranu, bočnim staklima i
nogama putnika,
-

p

rema nogama putnika,
-

k

roz središnje i bočne otvore za
prozračivanje i prema nogama putnika,
-

p

rema vjetrobranu, bočnim staklima, kroz
središnje otvore za prozračivanje i prema
nogama putnika,
-

k

roz središnje i bočne otvore za
prozračivanje,
-

p

rema vjetrobranu i bočnim staklima
(odmagljivanje ili odleđivanje).
Protok zraka
F Protok zraka povećava se pritiskom na ovu tipku.
F

P
rotok zraka smanjuje se
pritiskom na ovu tipku.
Prikazuje se simbol protoka zraka (ventilator).
Postupno se puni ili prazni, ovisno o traženoj
vrijednosti.
3
E

120
Odmagljivanje/odleđivanje
sprijeda
Ove oznake na upravljačkoj ploči
pokazuju položaj sklopki za brzo
odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
Grijanje ili ručni klima
uređajAutomatski dvozonski
klimatizacijski uređaj
Sustav se ponovo uključuje, na vrijednosti
zadane prije isključivanja.
Strujanje unutarnjeg zraka
Dovodom vanjskog zraka sprečava se
kondenzacija na vjetrobranu i bočnim staklima.
Strujanjem unutarnjeg zraka kabina je izolirana
od vanjskih neugodnih mirisa i dima.
Ta funkcija omogućuje brže grijanje ili
hlađenje kabine. F

P
ritiskom na ovu tipku uključuje
se strujanje unutarnjeg zraka.
Prikazuje se simbol ili se pali
žaruljica (ovisno o izvedbi).
F

P
onovo pritisnite istu tipku za
uključivanje dovoda vanjskog
zraka. Simbol nestaje ili se
kontrolna žaruljica gasi (ovisno
o izvedbi).
Izbjegavajte duže strujanje unutarnjeg
zraka – opasnost od kondenzacije i
pogoršanja kvalitete zraka!
F

Z
a uključivanje klima uređaja,
pritisnite ovu tipku. Žaruljica na
tipki se pali.
F

P
ostavite sklopke za podešavanje brzine
ventilatora, temperature i usmjeravanja
zraka u odgovarajući označeni položaj. F

P
ritisnite ovu tipku za brže
odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zračnu struju prema vjetrobranu i
bočnim staklima.
F

Z
a isključivanje te funkcije,
ponovo pritisnite istu tipku ili
tipku AUTO.
Ergonomija i komfor

121
Grijani vjetrobran i mlaznice
Više podataka o sklopki brisača,
a naročito o grijanom vjetrobranu
i mlaznicama možete naći u
odgovarajućem odjeljku.
Uz sustav Stop & Start, način rada
STOP nije dostupan dok je uključeno
odmagljivanje.
Odmagljivanje /
odleđivanje retrovizora
Uključivanje
F Pritiskom na ovu tipku uključuju se grijači vanjskih retrovizora.
Žaruljica na tipki se pali.
Isključivanje
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje. F

G
rijači se mogu isključiti i prije
automatskog isključivanja,
ponovnim pritiskom na ovu tipku
žaruljica na tipki se gasi.
Grijače stražnjeg stakla i vanjskih
retrovizora isključite čim vam više nisu
potrebni jer se manjom potrošnjom
struje smanjuje i potrošnja goriva.
Odmagljivanje / odleđivanje retrovizora
može raditi samo ako je motor pokrenut.
3
Ergonomija i komfor

122
Odmagljivanje/odleđivanje
stražnjeg stakla
Uključivanje
F Pritiskom na ovu tipku uključuje se grijač stražnjeg stakla i grijači
vanjskih retrovizora (ako vozilo
ima tu funkciju). Žaruljica na
tipki se pali.
Isključivanje
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.
F

G
rijači se mogu isključiti i prije
automatskog isključivanja,
ponovnim pritiskom na ovu tipku
žaruljica na tipki se gasi.
Grijače stražnjeg stakla i vanjskih
retrovizora isključite čim vam više nisu
potrebni jer se manjom potrošnjom
struje smanjuje i potrošnja goriva.
Grijač stražnjeg stakla može raditi samo
uz pokrenut motor.
E

123

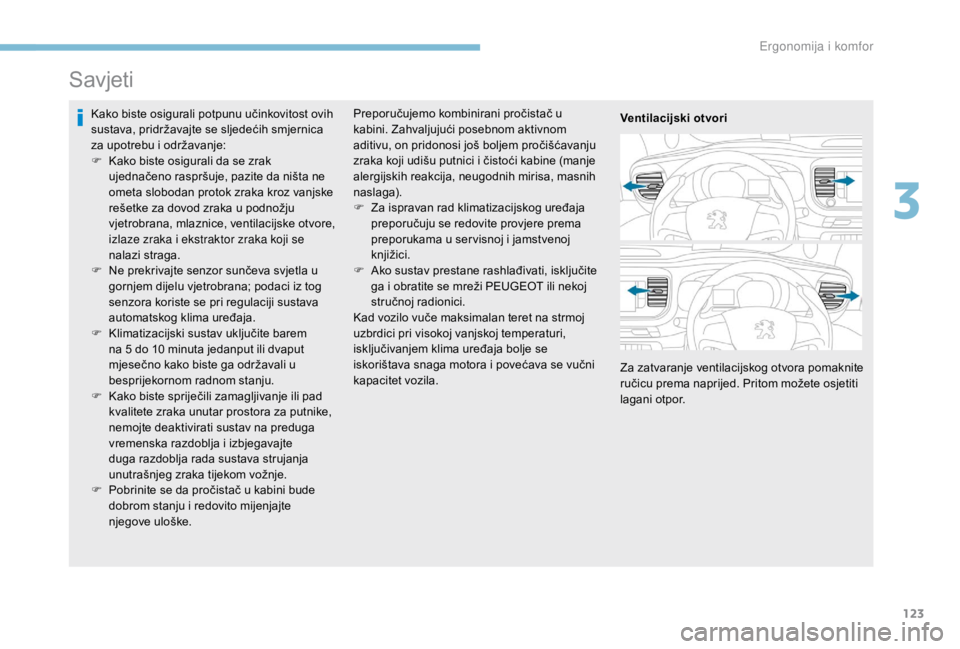

Savjeti
Kako biste osigurali potpunu učinkovitost ovih
sustava, pridržavajte se sljedećih smjernica
za upotrebu i održavanje:
F
K
ako biste osigurali da se zrak
ujednačeno raspršuje, pazite da ništa ne
ometa slobodan protok zraka kroz vanjske
rešetke za dovod zraka u podnožju
vjetrobrana, mlaznice, ventilacijske otvore,
izlaze zraka i ekstraktor zraka koji se
nalazi straga.
F

N
e prekrivajte senzor sunčeva svjetla u
gornjem dijelu vjetrobrana; podaci iz tog
senzora koriste se pri regulaciji sustava
automatskog klima uređaja.
F

K
limatizacijski sustav uključite barem
na 5
do 10 minuta jedanput ili dvaput
mjesečno kako biste ga održavali u
besprijekornom radnom stanju.
F

K
ako biste spriječili zamagljivanje ili pad
kvalitete zraka unutar prostora za putnike,
nemojte deaktivirati sustav na preduga
vremenska razdoblja i izbjegavajte
duga razdoblja rada sustava strujanja
unutrašnjeg zraka tijekom vožnje.
F

P
obrinite se da pročistač u kabini bude
dobrom stanju i redovito mijenjajte
njegove uloške. Preporučujemo kombinirani pročistač u
kabini. Zahvaljujući posebnom aktivnom
aditivu, on pridonosi još boljem pročišćavanju
zraka koji udišu putnici i čistoći kabine (manje
alergijskih reakcija, neugodnih mirisa, masnih
naslaga).
F

Z
a ispravan rad klimatizacijskog uređaja
preporučuju se redovite provjere prema
preporukama u ser visnoj i jamstvenoj
knjižici.
F

A
ko sustav prestane rashlađivati, isključite
ga i obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Kad vozilo vuče maksimalan teret na strmoj
uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se
iskorištava snaga motora i povećava se vučni
kapacitet vozila. Ventilacijski otvori
Za zatvaranje ventilacijskog otvora pomaknite
ručicu prema naprijed. Pritom možete osjetiti
lagani otpor.
3
Ergonomija i komfor

124
Ako je nakon duljeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klimatizacijskog uređaja
nema klora, tako da nema opasnosti za
ozonski omotač.
Sadržava fluorirane stakleničke
plinove R134A
Ovisno o izvedbi vozila i zemlji u kojoj
se upotrebljava, klimatizacijski sustav
sadrži R134A fluorirane stakleničke
plinove. Punjenje plina 0,5 kg
(+/- 0,025
kg), GWP indeks 1 430 t
(ekvivalent u CO
2: 0,715 t).
Z
bog kondenzacije koja nastaje pri radu
klima uređaja ispod vozila može istjecati
nešto vode, što je sasvim normalno. Stop & Star t
Sustavi grijanja i klima uređaja rade samo
uz pokrenut motor.
Ako želite održavati željeni toplinski
komfor u kabini, možete privremeno
isključiti funkciju Stop & Start.
Više podataka o funkciji Stop & Star t
možete naći u odgovarajućem odjeljku.
Grijanje/klimatizacija u
stražnjem dijelu
Ako je vaše vozilo opremljeno stražnjim klima
uređajem smještenim u stropu, klimatizirani i
zagrijani zrak prolazi kroz razvodnu rampu i
pojedinačne ventilacijske otvore.
Ergonomija i komfor

125
Uključivanje/isključivanje
Ova tipka nalazi se sprijeda, na upravljačkoj
ploči klima uređaja.F

P
ritiskom na tu tipku uključuju
se stražnje sklopke; žaruljica na
tipki se pali.
F

P
onovnim pritiskom na tu tipku
isključuju se stražnje sklopke;
žaruljica na tipki je ugašena.
Protok zraka
F Protok zraka povećava se odnosno smanjuje okretanjem
kotačića.
Programabilno grijanje/
ventilacija
Grijanje
To je dodatni i autonomni sustav koji zagrijava
rashladnu tekućinu motora, radi zagrijavanja
kabine i boljeg odleđivanja.
Ova žaruljica je stalno upaljena kad
je sustav programiran za grijanje.
Ova žaruljica bljeska dok je grijanje
uključeno.
Ventilacija
Ovaj sustav omogućuje prozračivanje kabine
vanjskim zrakom radi ugodnije temperature
nakon ulaska u vozilo u ljetnim uvjetima.
Temperatura
- Okretanjem kotačića od plavog (hlađenje) do cr venog područja
(grijanje) izaberite željenu
temperaturu.
Ovom sklopkom istovremeno se podešava
temperatura i određuje se mjesto izlaska
zraka:
-

p

lavo: zrak će pretežno izlaziti na
stropu,
-

c

r veno: zrak će pretežno izlaziti kroz
otvor za prozračivanje u 3. redu i na
desnoj strani.
3
Ergonomija i komfor

126
Ta dva sata omogućuju izbor jednog ili
drugog programiranog vremena početka,
na primjer u pojedinim godišnjim dobima.
Izbor programiranog vremena potvrđuje
se porukom na ekranu.
Daljinski upravljač dugog
dometa
Domet daljinskog upravljača je oko 1 km, na
o tvorenom.
Uključivanje
F Pritisnite i držite tipku da biste odmah pokrenuli grijanje.
Žaruljica na daljinskom upravljaču pali se
u zelenoj boji na oko 2
sekunde, čime se
potvrđuje da je vozilo primilo signal.
Isključivanje
F Pritisnite i držite tipku da biste odmah isključili grijanje.
Žaruljica na daljinskom upravljaču pali se
u cr venoj boji na oko 2
sekunde, čime se
potvrđuje da je vozilo primilo signal.
Žaruljica na daljinskom upravljaču bljeska
oko 2
sekunde ako vozilo nije primilo
signal.
Promijenite mjesto i ponovite zahtjev.
Zamjena baterije
Ako boja žaruljice na daljinskom upravljaču
postane narančasta, baterija je slabo
napunjena.
Ako žaruljica nije upaljena, baterija je
ispražnjena.
Programiranje
Audiosustav
F Pritisnite tipku MENU za
otvaranje glavnog izbornika.
F

O

značite „ Pre-heat./Pre-ventil. “.
F

O

značite „ Parameters “ te ako želite izvršiti
programiranje, označite „ Activation“.
F

O

značite „ Ventilation “ ako želite zagrijati
motor i kabinu ili „ Heating“ ako želite
prozračiti kabinu.
F

O

značite:
-

p

r vi sat za programiranje/memoriranje
vremena kada će se doseći temperatura
predgrijavanja,
-

d

rugi sat za programiranje/memoriranje
drugog vremena kada će se doseći
temperatura predgrijavanja.
Ergonomija i komfor

127
F Odvrnite čep kovanicom i zamijenite bateriju.
Za vrijeme grijanja
Ova žaruljica bljeska za čitavo
vrijeme grijanja.
Ova žaruljica se gasi na kraju
grijanja ili nakon isključivanja
daljinskim upravljačem.
Najduže trajanje grijanja je oko 45
minuta,
ovisno o vremenskim uvjetima.
Sustav programabilnog grijanja napaja se
iz spremnika goriva.
Prije korištenja grijanja, provjerite da je u
spremniku dovoljna količina goriva.
Ako je gorivo na rezer vi, preporučuje se
da se sustav ne koristi.
Ventilacija se može uključiti ako je
akumulator dovoljno napunjen.
Grijanje se može uključiti u sljedećim
slučajevima:
-

a

ko je akumulator dovoljno napunjen,
-

a

ko je razina goriva u spremniku
dovoljna,
-

a

ko je motor bio pokrenut između dva
zahtjeva za grijanje. Uvijek isključite programabilno grijanje
tijekom dolijevanja goriva, kako bi
se spriječila opasnost od požara ili
eksplozije.
Da biste izbjegli opasnost od trovanja i
gušenja programabilno grijanje ne smijete
upotrebljavati, čak ni kratkotrajno, u
zatvorenim prostorima poput garaža ili
radionica koje nisu opremljene sustavom
usisavanja ispušnih plinova.
Ne parkirajte vozilo na zapaljivoj površini
(suha trava, suho lišće, papir...) Opasnost
od požara.
Ostakljene površine (stražnji prozor ili
vjetrobran) mogu postati mjestimično vrlo
vruće.
Na te površine ne smijete stavljati
predmete niti ih dodirivati rukom ili bilo
kojim drugim dijelom tijela.
Ne bacajte baterije daljinskog
upravljača u kućni otpad, one sadrže
metale štetne za okoliš.
Predajte ih ovlaštenom mjestu za
prikupljanje baterija.
3
E

128
Automatsko paljenje/gašenje
Prednje stropno svjetlo pali se nakon vađenja
ključa iz kontakt-brave.
Sva se stropna svjetla pale nakon otključavanja
vozila, otvaranja nekih vrata, kao i prilikom
pronalaženja vozila na parkiralištu pomoću
daljinskog upravljača.
Gase se postupno nakon uključivanja kontakta
i nakon zaključavanja vozila.Stalno upaljeno uz uključen kontakt.Uključuje se ako su otvorena
neka prednja ili stražnja vrata.
Stalno ugašeno.
Pazite da ništa ne bude u kontaktu sa
stropnim svjetlima.
Stropna svjetla
Prednja
Stražnja
Stropna svjetla
Prednja
Stražnja
Ergonomija i komfor
