PEUGEOT EXPERT 2018 Upute Za Rukovanje (in Croatian)

279

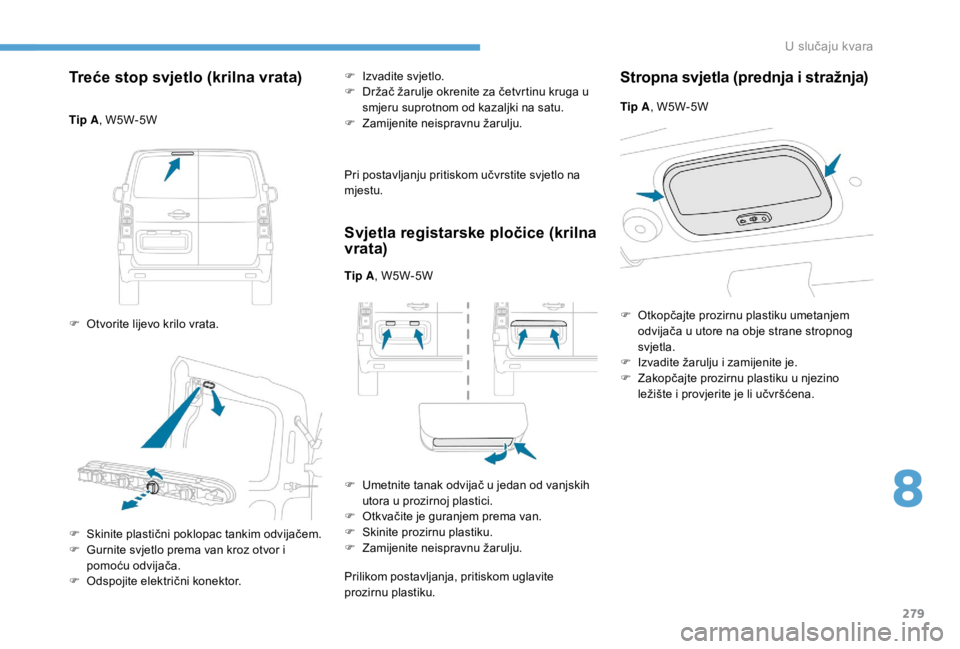

Treće stop svjetlo (krilna vrata)
Tip A, W5W-5W
F
O
tvorite lijevo krilo vrata. F

I
zvadite svjetlo.
F
D
ržač žarulje okrenite za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F Z amijenite neispravnu žarulju.
Pri postavljanju pritiskom učvrstite svjetlo na
mjestu.
Svjetla registarske pločice (krilna
vrata)
Tip A , W5W-5W
F
U
metnite tanak odvijač u jedan od vanjskih
utora u prozirnoj plastici.
F

O
tkvačite je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
Stropna svjetla (prednja i stražnja)
F Skinite plastični poklopac tankim odvijačem.
F G urnite svjetlo prema van kroz otvor i
pomoću odvijača.
F

O
dspojite električni konektor. Tip A
, W5W-5W
F
O
tkopčajte prozirnu plastiku umetanjem
odvijača u utore na obje strane stropnog
svjetla.
F
I
zvadite žarulju i zamijenite je.
F
Z
akopčajte prozirnu plastiku u njezino
ležište i provjerite je li učvršćena.
8
U slučaju kvara

280

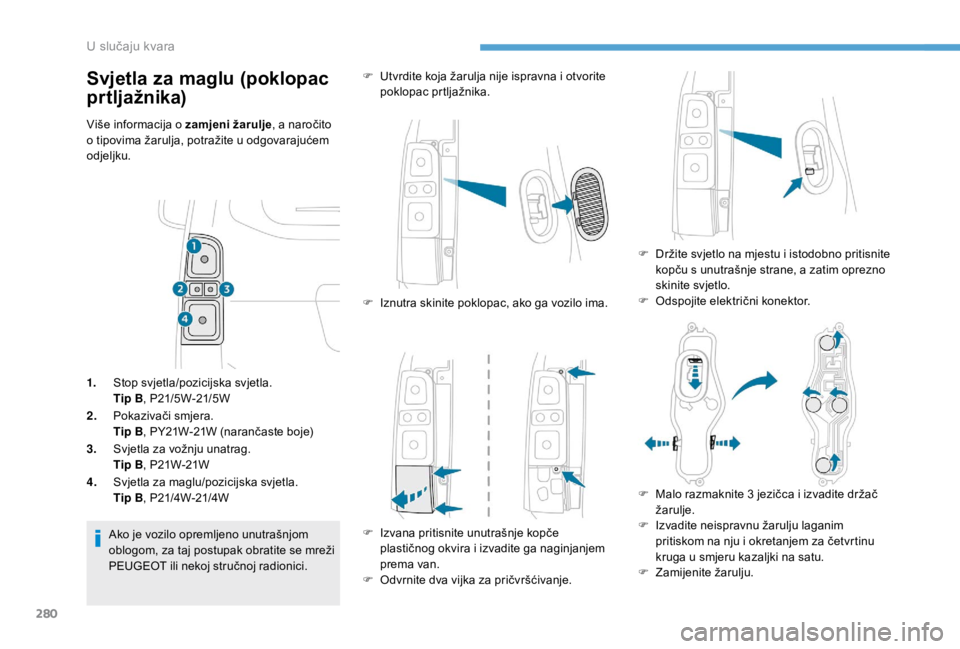

Svjetla za maglu (poklopac
prtljažnika)
Više informacija o zamjeni žarulje, a naročito
o tipovima žarulja, potražite u odgovarajućem
odjeljku.
1. Stop svjetla/pozicijska svjetla.
Tip B , P21/5W-21/5W
2. Pokazivači smjera.
Tip B , PY21W-21W (narančaste boje)
3. Svjetla za vožnju unatrag.
Tip B , P21W-21W
4. Svjetla za maglu/pozicijska svjetla.
Tip B , P21/4W-21/4W
Ako je vozilo opremljeno unutrašnjom
oblogom, za taj postupak obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. F

U
tvrdite koja žarulja nije ispravna i otvorite
poklopac prtljažnika.
F
I
znutra skinite poklopac, ako ga vozilo ima.
F

I
zvana pritisnite unutrašnje kopče
plastičnog okvira i izvadite ga naginjanjem
prema van.
F

O
dvrnite dva vijka za pričvršćivanje.F

D
ržite svjetlo na mjestu i istodobno pritisnite
kopču s unutrašnje strane, a zatim oprezno
skinite svjetlo.
F

O
dspojite električni konektor.
F

M
alo razmaknite 3 jezičca i izvadite držač
žarulje.
F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F

Z
amijenite žarulju.
U slučaju kvara

281
Za ponovno postavljanje postupite obrnutim
redoslijedom.

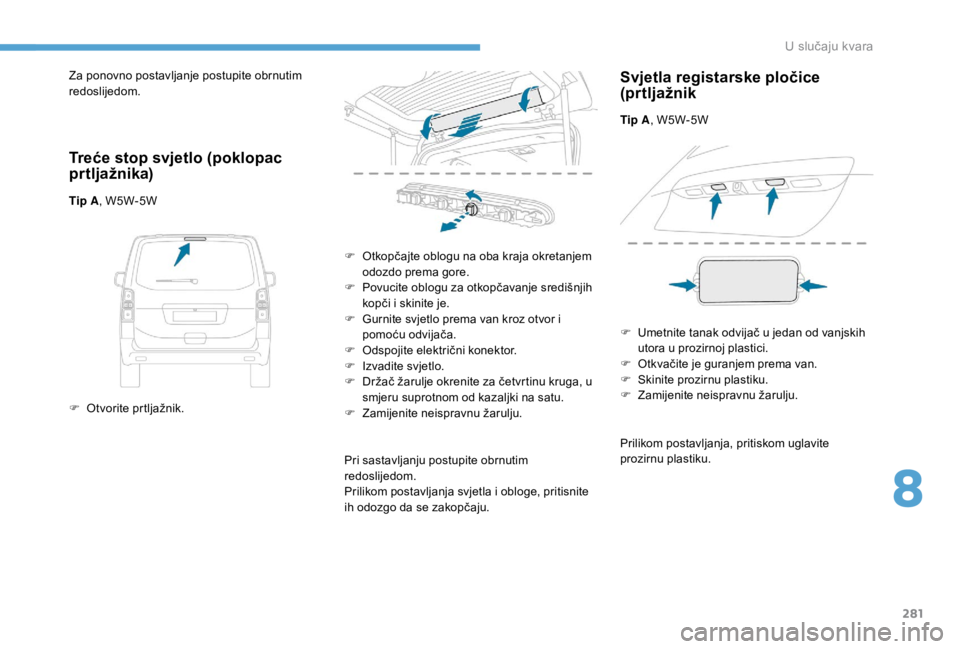

Treće stop svjetlo (poklopac
pr tljažnika)
Tip A, W5W-5W
F
O
tvorite prtljažnik. F

O
tkopčajte oblogu na oba kraja okretanjem
odozdo prema gore.
F

P
ovucite oblogu za otkopčavanje središnjih
kopči i skinite je.
F

G
urnite svjetlo prema van kroz otvor i
pomoću odvijača.
F

O
dspojite električni konektor.
F

I
zvadite svjetlo.
F

D
ržač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
F

Z
amijenite neispravnu žarulju.
Pri sastavljanju postupite obrnutim
redoslijedom.
Prilikom postavljanja svjetla i obloge, pritisnite
ih odozgo da se zakopčaju.
Svjetla registarske pločice
(prtljažnik
Tip A , W5W-5W
F
U
metnite tanak odvijač u jedan od vanjskih
utora u prozirnoj plastici.
F

O
tkvačite je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
8
U slučaju kvara

282
Za zamjenu ovih diodnih svjetala obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za
zamjenu LED dioda.

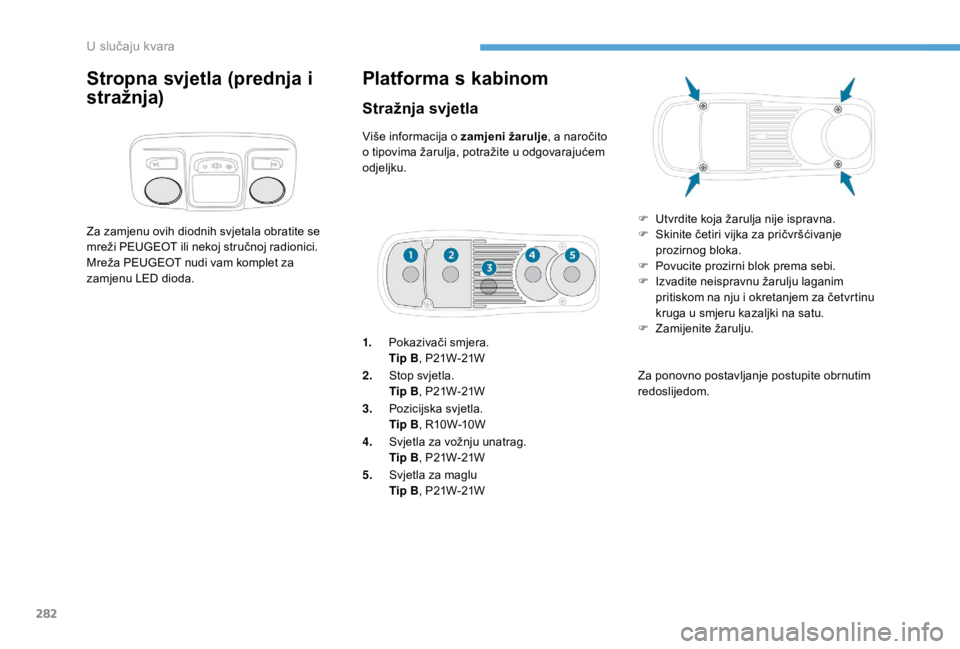

Platforma s kabinom
Stražnja svjetla
Više informacija o zamjeni žarulje, a naročito
o tipovima žarulja, potražite u odgovarajućem
odjeljku.
1. Pokazivači smjera.
Tip B , P21W-21W
2. Stop svjetla.
Tip B , P21W-21W
3. Pozicijska svjetla.
Tip B , R10W-10W
4. Svjetla za vožnju unatrag.
Tip B , P21W-21W
5. Svjetla za maglu
Tip B , P21W-21W F

U
tvrdite koja žarulja nije ispravna.
F

S
kinite četiri vijka za pričvršćivanje
prozirnog bloka.
F

P
ovucite prozirni blok prema sebi.
F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F

Z
amijenite žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
Stropna svjetla (prednja i
stražnja)
U slučaju kvara

283

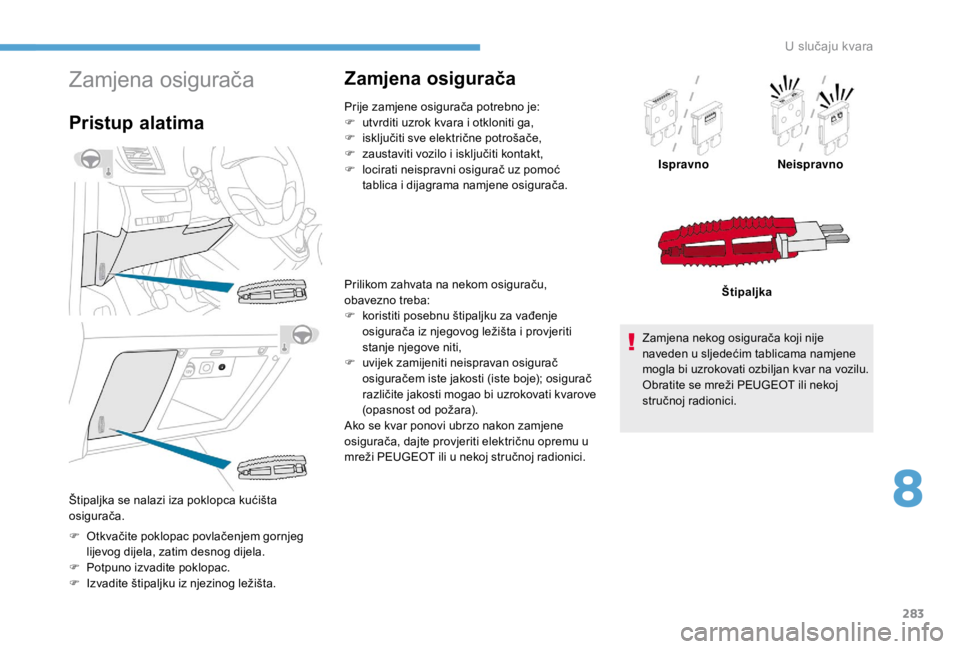

Zamjena osigurača
Pristup alatima
F Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.
F

P
otpuno izvadite poklopac.
F

I
zvadite štipaljku iz njezinog ležišta.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
austaviti vozilo i isključiti kontakt,
F

l
ocirati neispravni osigurač uz pomoć
tablica i dijagrama namjene osigurača.
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F

k
oristiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove niti,
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati kvarove
(opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici. Ispravno
Neispravno
Štipaljka
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljan kvar na vozilu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Štipaljka se nalazi iza poklopca kućišta
osigurača.
8
U slučaju kvara

284

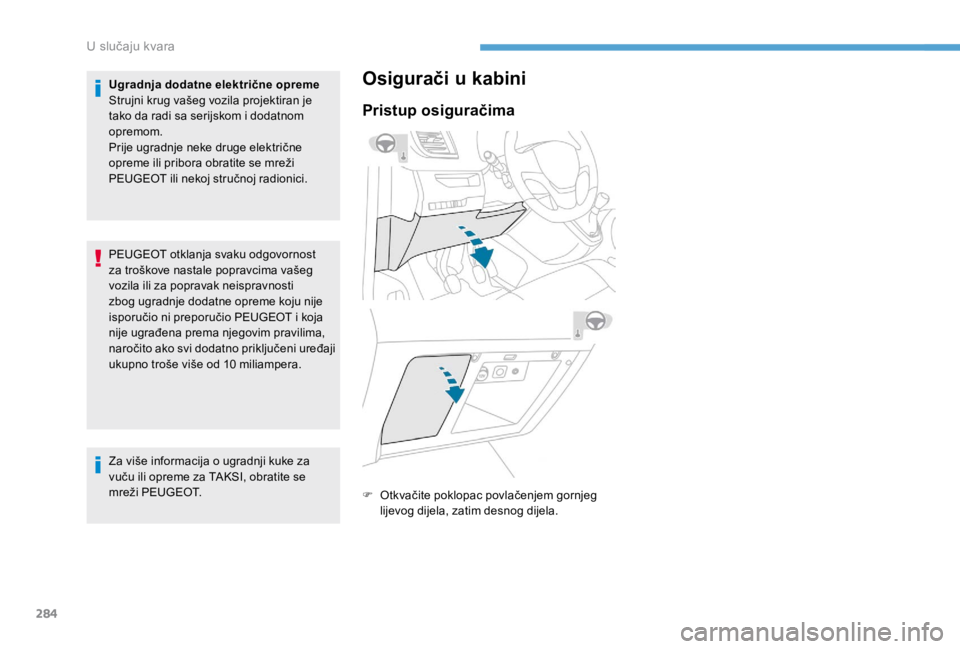

Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i dodatnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za popravak neispravnosti
zbog ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i koja
nije ugrađena prema njegovim pravilima,
naročito ako svi dodatno priključeni uređaji
ukupno troše više od 10 miliampera.
Za više informacija o ugradnji kuke za
vuču ili opreme za TAKSI, obratite se

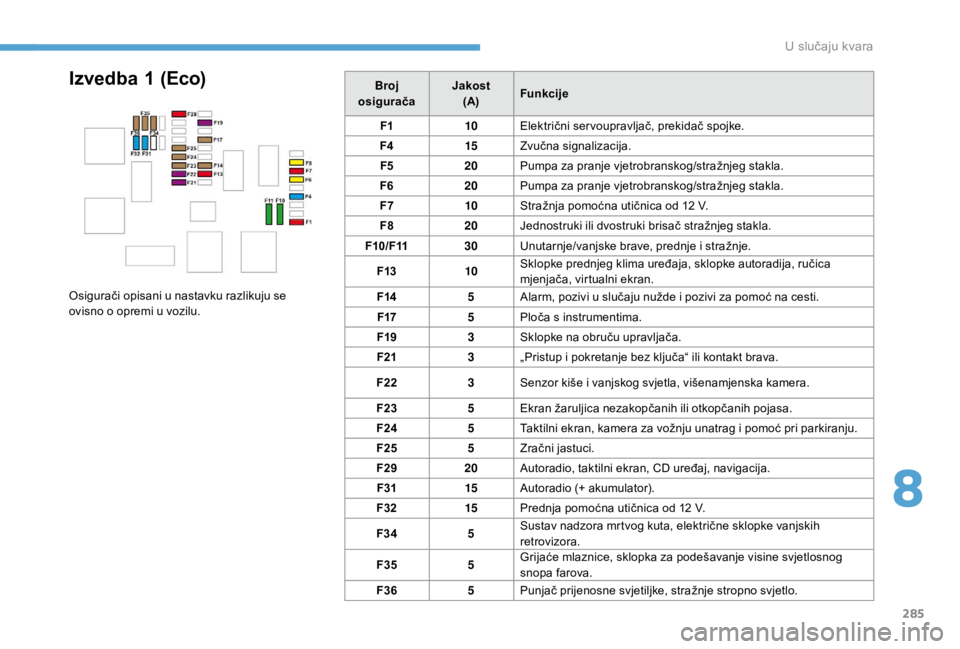

mreži PEUGEOT.Osigurači u kabini
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.
U slučaju kvara

285
Broj
osigurača Jakost
(A) Funkcije
F1 10Električni ser voupravljač, prekidač spojke.
F4 15Zvučna signalizacija.
F5 20Pumpa za pranje vjetrobranskog/stražnjeg stakla.
F6 20Pumpa za pranje vjetrobranskog/stražnjeg stakla.
F7 10Stražnja pomoćna utičnica od 12
V.
F8 20Jednostruki ili dvostruki brisač stražnjeg stakla.
F10/F11 30Unutarnje/vanjske brave, prednje i stražnje.
F13 10Sklopke prednjeg klima uređaja, sklopke autoradija, ručica
mjenjača, virtualni ekran.
F14 5Alarm, pozivi u slučaju nužde i pozivi za pomoć na cesti.
F17 5Ploča s instrumentima.
F19 3Sklopke na obruču upravljača.
F21 3„Pristup i pokretanje bez ključa“ ili kontakt brava.
F22 3Senzor kiše i vanjskog svjetla, višenamjenska kamera.
F23 5Ekran žaruljica nezakopčanih ili otkopčanih pojasa.
F24 5Taktilni ekran, kamera za vožnju unatrag i pomoć pri parkiranju.
F25 5Zračni jastuci.
F29 20Autoradio, taktilni ekran, CD uređaj, navigacija.
F31 15Autoradio (+ akumulator).
F32 15Prednja pomoćna utičnica od 12
V.
F34 5Sustav nadzora mrtvog kuta, električne sklopke vanjskih
retrovizora.
F35 5Grijaće mlaznice, sklopka za podešavanje visine svjetlosnog
snopa farova.
F36 5Punjač prijenosne svjetiljke, stražnje stropno svjetlo.Izvedba 1 ( Eco)
Osigurači opisani u nastavku razlikuju se
ovisno o opremi u vozilu.
8
U slučaju kvara

286

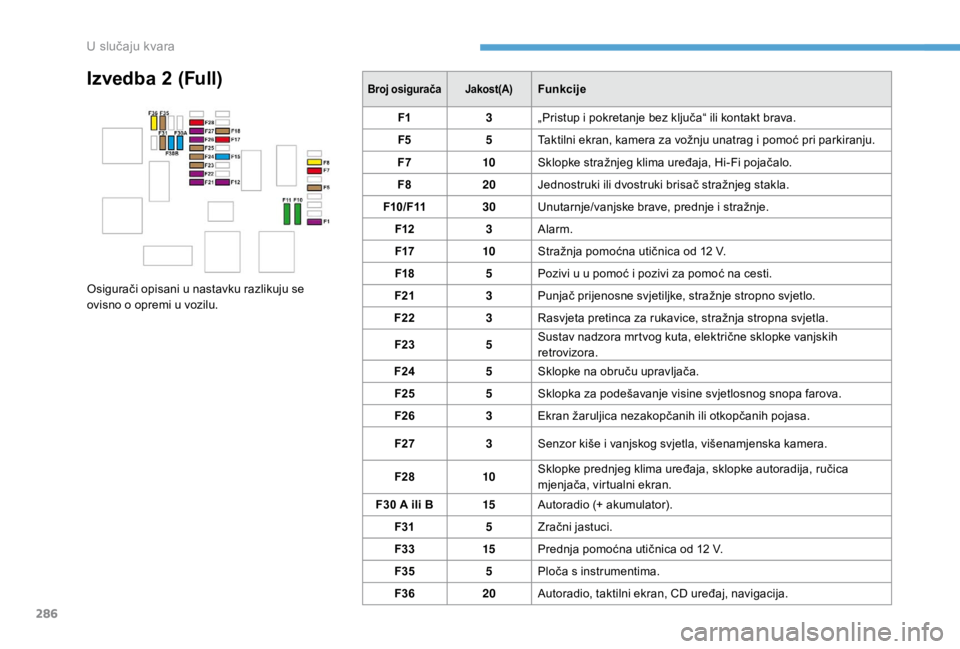

Izvedba 2 (Full)Broj osigurača Jakost(A)Funkcije
F1 3„Pristup i pokretanje bez ključa“ ili kontakt brava.
F5 5Taktilni ekran, kamera za vožnju unatrag i pomoć pri parkiranju.
F7 10Sklopke stražnjeg klima uređaja, Hi-Fi pojačalo.
F8 20Jednostruki ili dvostruki brisač stražnjeg stakla.
F10/F11 30Unutarnje/vanjske brave, prednje i stražnje.
F12 3Alarm.
F17 10Stražnja pomoćna utičnica od 12
V.
F18 5Pozivi u u pomoć i pozivi za pomoć na cesti.
F21 3Punjač prijenosne svjetiljke, stražnje stropno svjetlo.
F22 3Rasvjeta pretinca za rukavice, stražnja stropna svjetla.
F23 5Sustav nadzora mrtvog kuta, električne sklopke vanjskih
retrovizora.
F24 5Sklopke na obruču upravljača.
F25 5Sklopka za podešavanje visine svjetlosnog snopa farova.
F26 3Ekran žaruljica nezakopčanih ili otkopčanih pojasa.
F27 3Senzor kiše i vanjskog svjetla, višenamjenska kamera.
F28 10Sklopke prednjeg klima uređaja, sklopke autoradija, ručica
mjenjača, virtualni ekran.
F30

A ili B 15Autoradio (+ akumulator).
F31 5Zračni jastuci.
F33 15Prednja pomoćna utičnica od 12
V.
F35 5Ploča s instrumentima.
F36 20Autoradio, taktilni ekran, CD uređaj, navigacija.
Osigurači opisani u nastavku razlikuju se
ovisno o opremi u vozilu.
U slučaju kvara

287

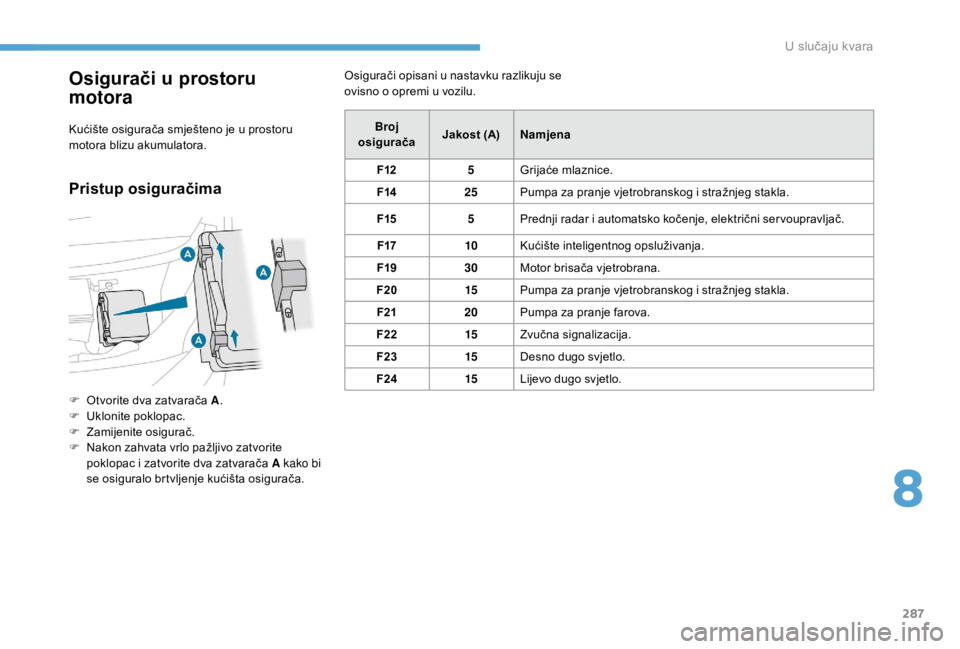

Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima
Osigurači opisani u nastavku razlikuju se
ovisno o opremi u vozilu.
F

O

tvorite dva zatvarača A .
F

U

klonite poklopac.
F

Z

amijenite osigurač.
F

N

akon zahvata vrlo pažljivo zatvorite
poklopac i zatvorite dva zatvarača A kako bi
se osiguralo brtvljenje kućišta osigurača. Broj
osigurača Jakost
(A) Namjena
F12 5Grijaće mlaznice.
F14 25Pumpa za pranje vjetrobranskog i stražnjeg stakla.
F15 5Prednji radar i automatsko kočenje, električni ser voupravljač.
F17 10Kućište inteligentnog opsluživanja.
F19 30Motor brisača vjetrobrana.
F20 15Pumpa za pranje vjetrobranskog i stražnjeg stakla.
F21 20Pumpa za pranje farova.
F22 15Zvučna signalizacija.
F23 15Desno dugo svjetlo.
F24 15Lijevo dugo svjetlo.
8
U slučaju kvara

288

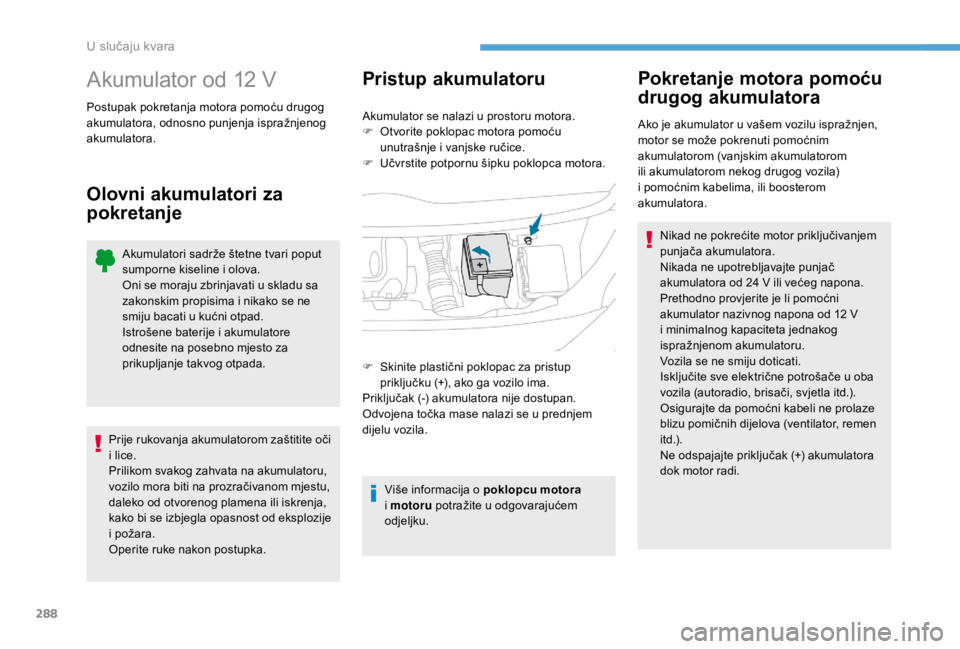

Akumulator od 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za
pokretanjePristup akumulatoru
Akumulator se nalazi u prostoru motora.
F
O tvorite poklopac motora pomoću
unutrašnje i vanjske ručice.
F

U
čvrstite potpornu šipku poklopca motora.
Više informacija o poklopcu motora
i motoru potražite u odgovarajućem
odjeljku.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom
ili akumulatorom nekog drugog vozila)
i pomoćnim kabelima, ili boosterom
akumulatora.
Nikad ne pokrećite motor priključivanjem
punjača akumulatora.
Nikada ne upotrebljavajte punjač
akumulatora od 24
V ili većeg napona.
Prethodno provjerite je li pomoćni
akumulator nazivnog napona od 12
V
i minimalnog kapaciteta jednakog
ispražnjenom akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (autoradio, brisači, svjetla itd.).
Osigurajte da pomoćni kabeli ne prolaze
blizu pomičnih dijelova (ventilator, remen
i t d .) .
Ne odspajajte priključak (+) akumulatora
dok motor radi.
F

S

kinite plastični poklopac za pristup
priključku (+), ako ga vozilo ima.
Priključak (-) akumulatora nije dostupan.
Odvojena točka mase nalazi se u prednjem
dijelu vozila.
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne
smiju bacati u kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
Prije rukovanja akumulatorom zaštitite oči
i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije
i požara.
Operite ruke nakon postupka.
U slučaju kvara
