PEUGEOT EXPERT 2018 Upute Za Rukovanje (in Croatian)

269
Skidanje kotača

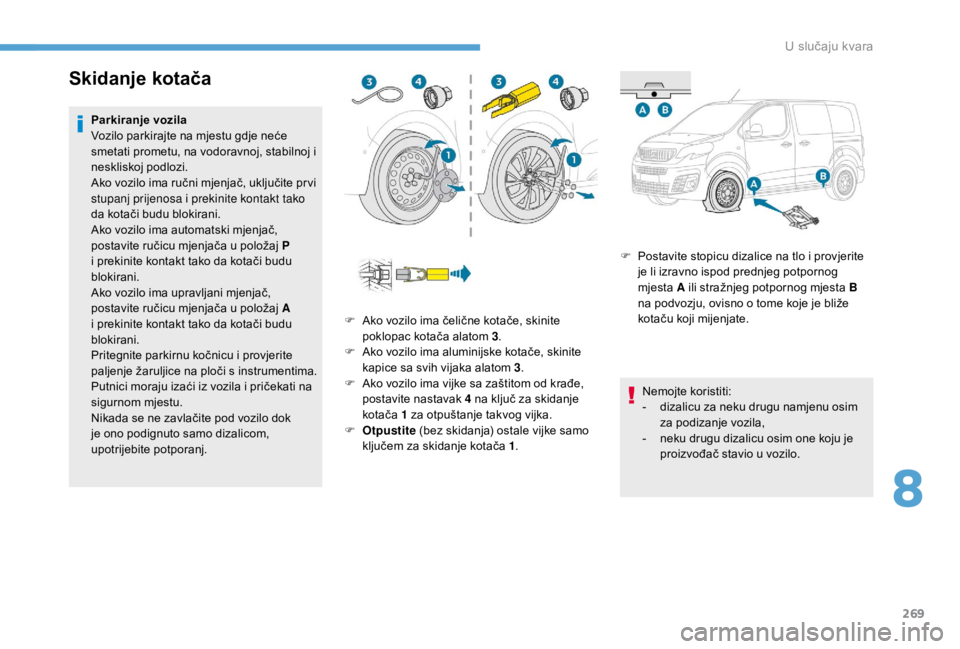

Parkiranje vozila
Vozilo parkirajte na mjestu gdje neće
smetati prometu, na vodoravnoj, stabilnoj i
neskliskoj podlozi.
Ako vozilo ima ručni mjenjač, uključite pr vi
stupanj prijenosa i prekinite kontakt tako
da kotači budu blokirani.
Ako vozilo ima automatski mjenjač,
postavite ručicu mjenjača u položaj P
i prekinite kontakt tako da kotači budu
blokirani.
Ako vozilo ima upravljani mjenjač,
postavite ručicu mjenjača u položaj A
i prekinite kontakt tako da kotači budu
blokirani.
Pritegnite parkirnu kočnicu i provjerite
paljenje žaruljice na ploči s instrumentima.
Putnici moraju izaći iz vozila i pričekati na
sigurnom mjestu.
Nikada se ne zavlačite pod vozilo dok
je ono podignuto samo dizalicom,
upotrijebite potporanj.F

P
ostavite stopicu dizalice na tlo i provjerite
je li izravno ispod prednjeg potpornog
mjesta A ili stražnjeg potpornog mjesta B
na podvozju, ovisno o tome koje je bliže
kotaču koji mijenjate.
Nemojte koristiti:
-

d
izalicu za neku drugu namjenu osim
za podizanje vozila,
-

n
eku drugu dizalicu osim one koju je
proizvođač stavio u vozilo.
F

A
ko vozilo ima čelične kotače, skinite
poklopac kotača alatom 3 .
F

A
ko vozilo ima aluminijske kotače, skinite
kapice sa svih vijaka alatom 3 .
F

A
ko vozilo ima vijke sa zaštitom od krađe,
postavite nastavak 4
na ključ za skidanje
kotača 1
za otpuštanje takvog vijka.
F

O
tpustite (bez skidanja) ostale vijke samo
ključem za skidanje kotača 1 .
8
U slučaju kvara

270

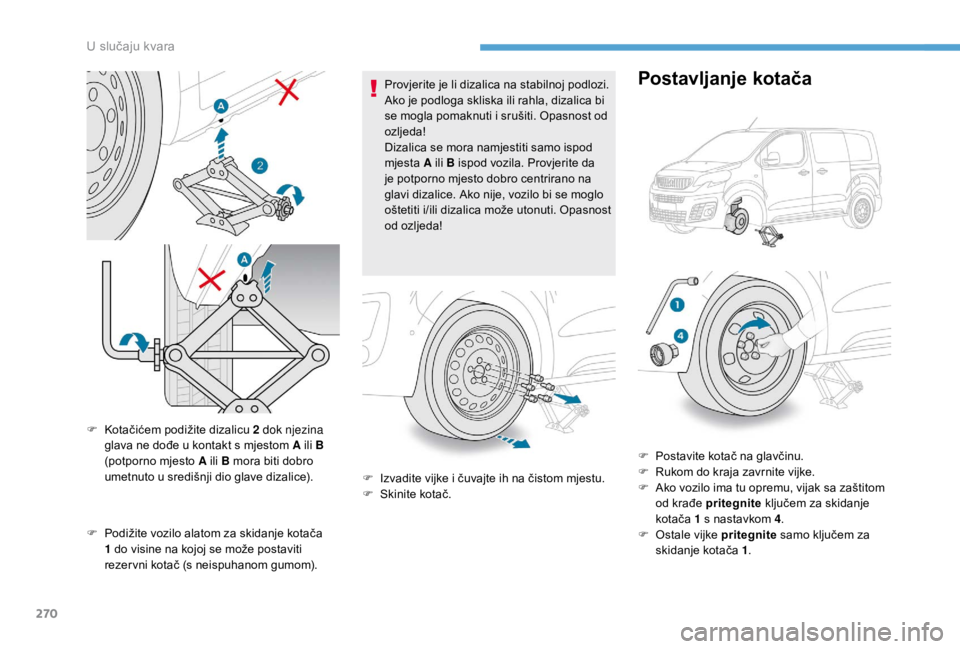

F Podižite vozilo alatom za skidanje kotača 1 do visine na kojoj se može postaviti
rezer vni kotač (s neispuhanom gumom). Provjerite je li dizalica na stabilnoj podlozi.
Ako je podloga skliska ili rahla, dizalica bi
se mogla pomaknuti i srušiti. Opasnost od
ozljeda!
Dizalica se mora namjestiti samo ispod
mjesta A ili B ispod vozila. Provjerite da
je potporno mjesto dobro centrirano na
glavi dizalice. Ako nije, vozilo bi se moglo
oštetiti i/ili dizalica može utonuti. Opasnost
od ozljeda!
F
I
zvadite vijke i čuvajte ih na čistom mjestu.
F
S
kinite kotač.
Postavljanje kotača
F Postavite kotač na glavčinu.
F
R ukom do kraja zavrnite vijke.
F

A
ko vozilo ima tu opremu, vijak sa zaštitom
od krađe pritegnite ključem za skidanje
kotača 1
s nastavkom 4 .
F

O
stale vijke pritegnite samo ključem za
skidanje kotača 1 .
F

K

otačićem podižite dizalicu 2

dok njezina
glava ne dođe u kontakt s mjestom A ili B
(potporno mjesto A ili B mora biti dobro
umetnuto u središnji dio glave dizalice).

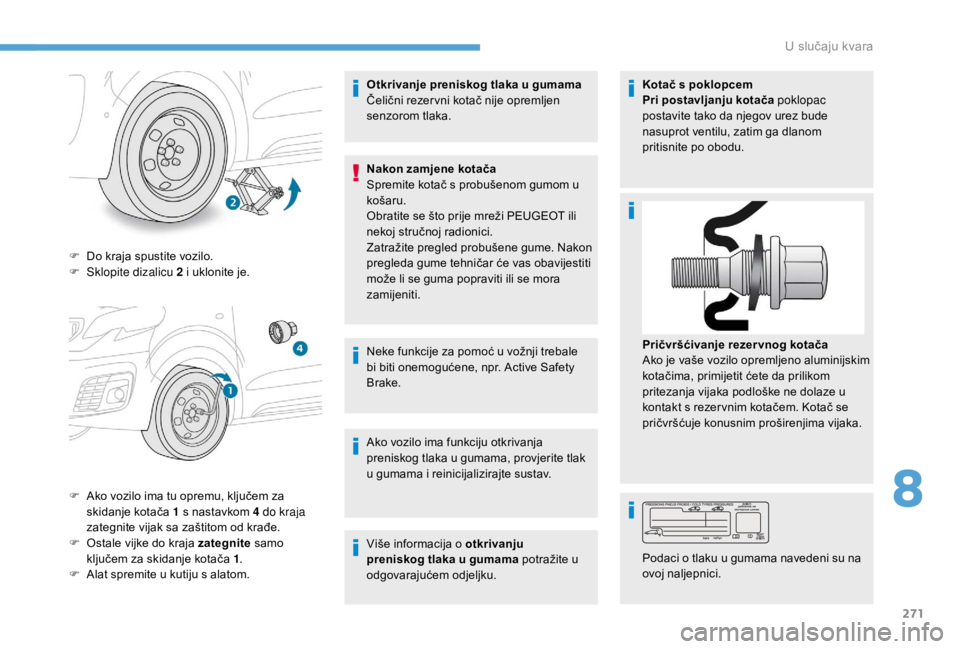

8VOX

271
F Do kraja spustite vozilo.
F Sk lopite dizalicu 2 i uklonite je.
F

A
ko vozilo ima tu opremu, ključem za
skidanje kotača 1
s nastavkom 4 do kraja
zategnite vijak sa zaštitom od krađe.
F

O
stale vijke do kraja zategnite samo
ključem za skidanje kotača 1 .
F

A
lat spremite u kutiju s alatom. Otkrivanje preniskog tlaka u gumama
Čelični rezer vni kotač nije opremljen
senzorom tlaka.
Nakon zamjene kotača
Spremite kotač s probušenom gumom u
košaru.
Obratite se što prije mreži PEUGEOT ili
nekoj stručnoj radionici.
Zatražite pregled probušene gume. Nakon
pregleda gume tehničar će vas obavijestiti
može li se guma popraviti ili se mora
zamijeniti.
Neke funkcije za pomoć u vožnji trebale
bi biti onemogućene, npr. Active Safety
Brake.
Ako vozilo ima funkciju otkrivanja
preniskog tlaka u gumama, provjerite tlak
u gumama i reinicijalizirajte sustav.
Više informacija o otkrivanju
preniskog tlaka u gumama potražite u
odgovarajućem odjeljku. Kotač s poklopcem
Pri postavljanju kotača poklopac
postavite tako da njegov urez bude
nasuprot ventilu, zatim ga dlanom
pritisnite po obodu.
Pričvršćivanje rezer vnog kotača
Ako je vaše vozilo opremljeno aluminijskim
kotačima, primijetit ćete da prilikom
pritezanja vijaka podloške ne dolaze u
kontakt s rezer vnim kotačem. Kotač se
pričvršćuje konusnim proširenjima vijaka.
Podaci o tlaku u gumama navedeni su na
ovoj naljepnici.
8
8VOX

272

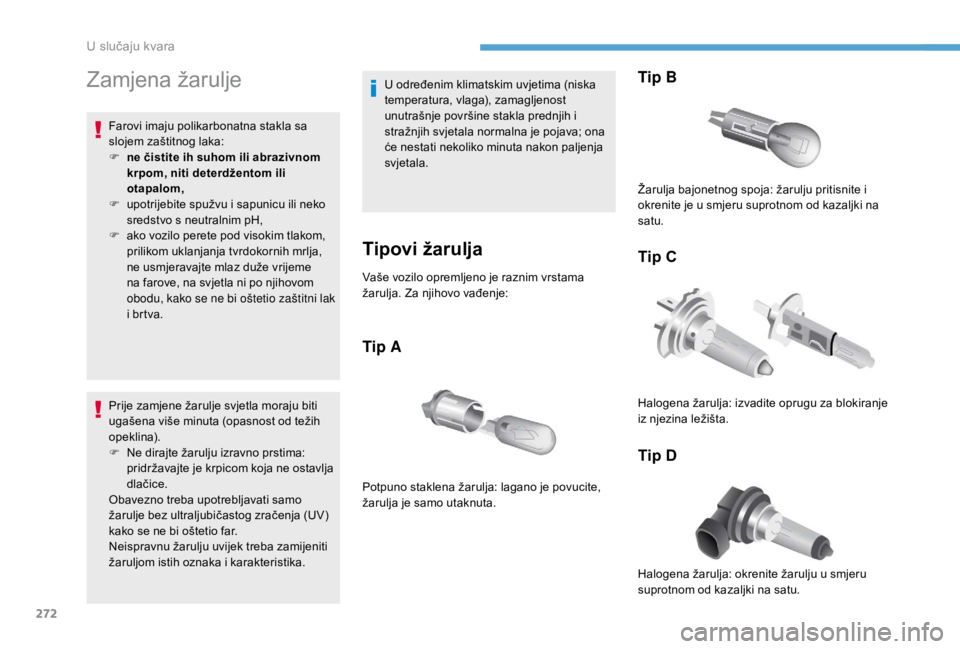

Zamjena žarulje
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili abrazivnom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili neko
sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja,
ne usmjeravajte mlaz duže vrijeme
na farove, na svjetla ni po njihovom
obodu, kako se ne bi oštetio zaštitni lak
i brtva.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne ostavlja
dlačice.
Obavezno treba upotrebljavati samo
žarulje bez ultraljubičastog zračenja (UV)
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava; ona
će nestati nekoliko minuta nakon paljenja
svjetala.
Tipovi žarulja
Vaše vozilo opremljeno je raznim vrstama
žarulja. Za njihovo vađenje:
Tip A
Tip B
Tip C
Tip D
Potpuno staklena žarulja: lagano je povucite,
žarulja je samo utaknuta. Žarulja bajonetnog spoja: žarulju pritisnite i
okrenite je u smjeru suprotnom od kazaljki na
satu.
Halogena žarulja: izvadite oprugu za blokiranje
iz njezina ležišta.
Halogena žarulja: okrenite žarulju u smjeru
suprotnom od kazaljki na satu.
U slučaju kvara

273
Prije zamjene halogene žarulje mora
proći nekoliko minuta od gašenja svjetala
(opasnost od teških opeklina). Ne dirajte
žarulju izravno prstima: pridržavajte je
krpicom koja ne ostavlja dlačice.
Tip E
Nakon zamjene provjerite ispravan rad
svjetala.
Prednja svjetla
Halogena svjetla
Ksenonska žarulja: ta žarulja mora se
zamijeniti mreži PEUGEOT ili u nekoj stručnoj
radionici jer postoji opasnost od strujnog udara.Više podataka o zamjeni žarulje
, a naročito o
tipovima žarulja možete naći u odgovarajućem
odjeljku.
Za žarulje s izdancima tipa H7 i drugima
treba paziti na njihov ispravan položaj
kako bi se osigurala kvalitetna rasvjeta.
Ksenonska svjetla
Više podataka o zamjeni žarulje , a naročito o
tipovima žarulja možete naći u odgovarajućem
odjeljku.
1. Duga svjetla.
Tip C , H1-55W
2. Kratka svjetla.
Tip E , D8S 25W
3. Pokazivači smjera.
Tip B , PY21W-21W (narančaste boje)
1.
Pozicijska svjetla.
Tip A , W5W-5W
2. Duga svjetla.
Tip C , H1-55W
3. Kratka svjetla.
Tip C , H7-55W
4. Dnevna svjetla.
Tip A , W21W LL-21W
5. Pokazivači smjera.
Tip B , PY21W-21W (narančaste boje)
8
U slučaju kvara

274
Svjetla za maglu
Tip D, H11-55W
Dnevna svjetla/pozicijska svjetla
Ako vaše vozilo ima diodna svjetla, za njihovu
zamjenu obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za
zamjenu LED dioda.
Bočni pokazivač smjera
Tip A , W Y5W-5W (narančaste boje)
-
G
urnite pokazivač smjera prema natrag i
izvadite ga.
-

P
ri postavljanju, umetnite pokazivač smjera
prema naprijed, zatim ga pomaknite prema
natrag.
Žarulje narančaste boje (pokazivači smjera i
bočni pokazivači smjera) moraju se zamijeniti
samo žaruljama istih karakteristika i boje.
Kratka svjetla (halogeni farovi)
Tip C , H7-55W
Prilikom postavljanja konektora i žarulje u
svjetlo, pritisnite sklop dok ne sjednu na
mjesto.
F

P
ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

P
ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F

P
ovlačenjem izvadite žarulju i zamijenite je.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
U slučaju kvara

275
Dnevna svjetla (halogeni farovi)
Tip A, W21W LL-21W
Pozicijska svjetla (halogeni
farovi)
Tip A, W5W
Duga svjetla (halogeni farovi)
Tip C, H1-55W
F

P

ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

P

ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F

P

ovlačenjem izvadite žarulju i zamijenite je.
Za ponovno postavljanje postupite obrnutim
redoslijedom. F

P

ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

P

ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F

P

ovlačenjem izvadite žarulju i zamijenite je.
Za ponovno postavljanje postupite obrnutim
redoslijedom. F

P
ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

P
ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F

P
ovlačenjem izvadite žarulju i zamijenite je.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
Pazite na područje iza desnog svjetla
(u smjeru vozila), koje može biti vruće
zbog cijevi za otplinjavanje (opasnost od
opeklina).
8
U slučaju kvara

276
Pokazivači smjera (halogeni
farovi)
Tip B, PY21W-21W (narančaste boje)
Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava na
neispravnost neke žarulje na toj strani.
Kratka svjetla (ksenonski farovi)
Tip E , D8S 25W
Ksenonske žarulje D8S moraju se
zamijeniti u mreži PEUGEOT ili u nekoj
stručnoj radionici jer postoji opasnost od
strujnog udara.
U slučaju neispravnosti jedne žarulje D8S
preporučuje se istovremena zamjena obje
žarulje.
Duga svjetla (ksenonski farovi)
Tip C , H1-55W
Prilikom postavljanja konektora i žarulje u
svjetlo, pritisnite sklop dok ne sjednu na
mjesto.
F

P

ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

D

ržač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
F

U

klonite držač žarulje.
F

Z

amijenite neispravnu žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom. F

P
ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

P
ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F

P
ovlačenjem izvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
U slučaju kvara

277
Pokazivači smjera (ksenonska
svjetla)
Tip B, PY21W-21W (narančaste boje)
Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava na
neispravnost neke žarulje na toj strani.
Svjetla za maglu
Tip D , H11-55W
F
I
spod prednjeg branika odvrnite vijke
deflektora A .
F

I
zvadite deflektor A . F

P
ritisnite kopču i odspojite konektor.
F

D
ržač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
F

I
zvadite držač žarulje.
F

Z
amijenite neispravnu žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom. Za zamjenu ovih žarulja možete se obratiti
i mreži PEUGEOT ili nekoj stručnoj
radionici.
F

P

ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

D

ržač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
F

Z

amijenite neispravnu žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
8
U slučaju kvara

278
Više informacija o zamjeni žarulje, a naročito
o tipovima žarulja, potražite u odgovarajućem
odjeljku.
1. Stop svjetla/pozicijska svjetla.
Tip B , P21/5W-21/5W
2. Pokazivači smjera.
Tip B , PY21W-21W (narančaste boje)
3. Svjetla za vožnju unatrag.
Tip B , P21W-21W
4. Svjetla za maglu/pozicijska svjetla.
Tip B , P21/4W-21/4W
Ako je vozilo opremljeno unutrašnjom
oblogom, za taj postupak obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. F

U
tvrdite koja žarulja nije ispravna i otvorite
stražnja vrata.
F
I
znutra skinite otvor za prozračivanje, ako
ga vozilo ima.
F

I
zvana odvrnite dva vijka za pričvršćivanje.
F

D
ržite svjetlo na mjestu i istodobno pritisnite
kopču s unutrašnje strane, a zatim oprezno
skinite svjetlo.
F

O
dspojite električni konektor.F

M
alo razmaknite 3 jezičca i izvadite držač
žarulje.
F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F

Z
amijenite žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
Stražnja svjetla (krilna
vrata)
U slučaju kvara
