19

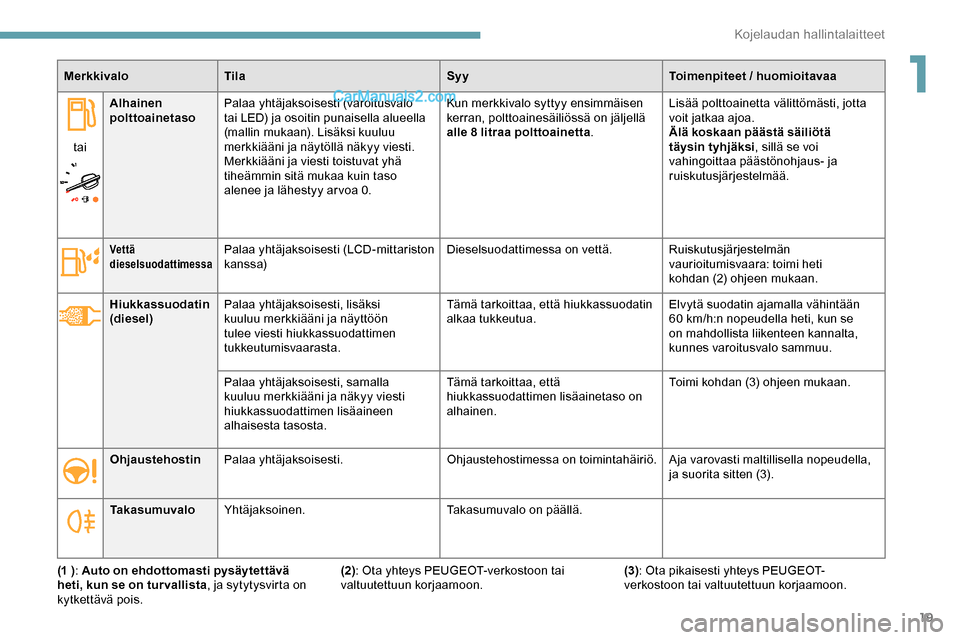

MerkkivaloTila SyyToimenpiteet / huomioitavaa
tai Alhainen
polttoainetaso
Palaa yhtäjaksoisesti (varoitusvalo
tai LED) ja osoitin punaisella alueella
(mallin mukaan). Lisäksi kuuluu
merkkiääni ja näytöllä näkyy viesti.
Merkkiääni ja viesti toistuvat yhä
tiheämmin sitä mukaa kuin taso
alenee ja lähestyy ar voa 0. Kun merkkivalo syttyy ensimmäisen
kerran, polttoainesäiliössä on jäljellä
alle 8 litraa polttoainetta
.Lisää polttoainetta välittömästi, jotta
voit jatkaa ajoa.
Älä koskaan päästä säiliötä
täysin tyhjäksi
, sillä se voi
vahingoittaa päästönohjaus- ja
ruiskutusjärjestelmää.
Vet tä
dieselsuodattimessaPalaa yhtäjaksoisesti (LCD-mittariston
kanssa) Dieselsuodattimessa on vettä.
Ruiskutusjärjestelmän
vaurioitumisvaara: toimi heti
kohdan
(2) ohjeen mukaan.
Hiukkassuodatin
(diesel) Palaa yhtäjaksoisesti, lisäksi
kuuluu merkkiääni ja näyttöön
tulee viesti hiukkassuodattimen
tukkeutumisvaarasta. Tämä tarkoittaa, että hiukkassuodatin
alkaa tukkeutua.
Elvytä suodatin ajamalla vähintään
60 km/h:n nopeudella heti, kun se
on mahdollista liikenteen kannalta,
kunnes varoitusvalo sammuu.
Palaa yhtäjaksoisesti, samalla
kuuluu merkkiääni ja näkyy viesti
hiukkassuodattimen lisäaineen
alhaisesta tasosta. Tämä tarkoittaa, että
hiukkassuodattimen lisäainetaso on
alhainen.
Toimi kohdan (3) ohjeen mukaan.
Ohjaustehostin Palaa yhtäjaksoisesti. Ohjaustehostimessa on toimintahäiriö. Aja varovasti maltillisella nopeudella,
ja suorita sitten (3).
Takasumuvalo Yhtäjaksoinen. Takasumuvalo on päällä.
(1 ) : Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois. (2): Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
(3)
: Ota pikaisesti yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
1
Kojelaudan hallintalaitteet
Page 22 of 324
20

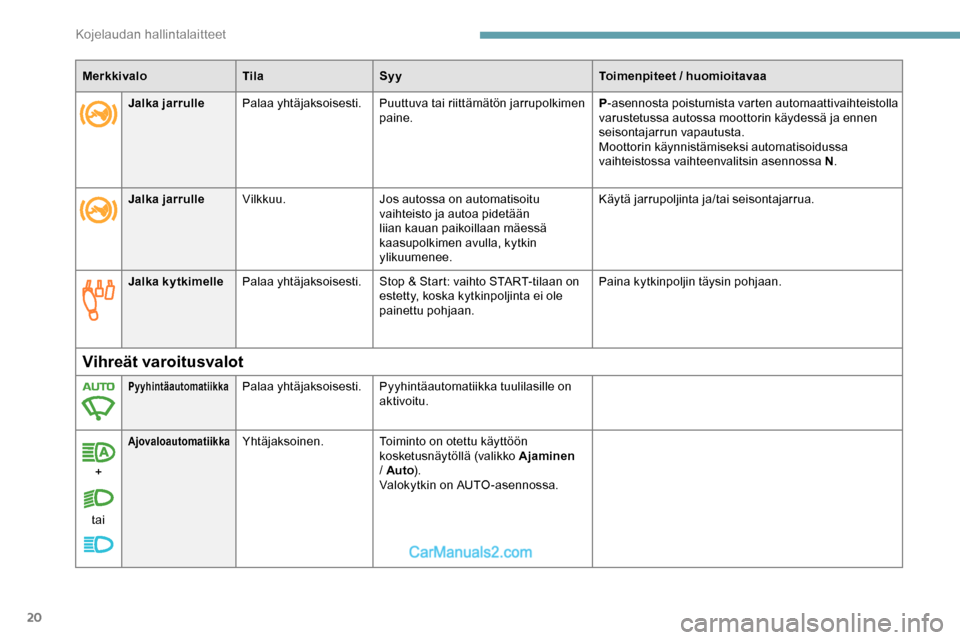

MerkkivaloTilaSyy Toimenpiteet / huomioitavaa
Jalka kytkimelle Palaa yhtäjaksoisesti. Stop & Start: vaihto START-tilaan on
estetty, koska kytkinpoljinta ei ole
painettu pohjaan. Paina kytkinpoljin täysin pohjaan.
Vihreät varoitusvalot
PyyhintäautomatiikkaPalaa yhtäjaksoisesti.
Pyyhintäautomatiikka tuulilasille on
aktivoitu.
+
tai
AjovaloautomatiikkaYhtäjaksoinen. Toiminto on otettu käyttöön
kosketusnäytöllä (valikko Ajaminen
/ Auto ).
Valokytkin on AUTO-asennossa.
Jalka jarrulle
Palaa yhtäjaksoisesti. Puuttuva tai riittämätön jarrupolkimen
paine. P
-asennosta poistumista varten automaattivaihteistolla
varustetussa autossa moottorin käydessä ja ennen
seisontajarrun vapautusta.
Moottorin käynnistämiseksi automatisoidussa
vaihteistossa vaihteenvalitsin asennossa N .
Jalka jarrulle Vilkkuu. Jos autossa on automatisoitu
vaihteisto ja autoa pidetään
liian kauan paikoillaan mäessä
kaasupolkimen avulla, kytkin
ylikuumenee. Käytä jarrupoljinta ja/tai seisontajarrua.
Kojelaudan hallintalaitteet

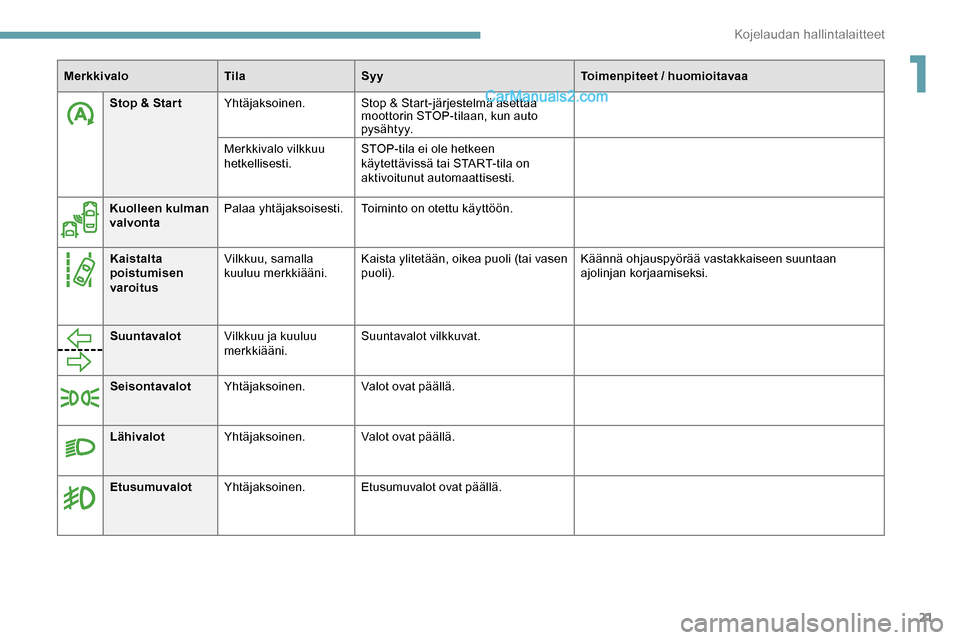

Page 23 of 324
21
Stop & Star tYhtäjaksoinen. Stop & Start-järjestelmä asettaa
moottorin STOP-tilaan, kun auto
py s ä ht y y.
Merkkivalo vilkkuu
hetkellisesti. STOP-tila ei ole hetkeen
käytettävissä tai START-tila on
aktivoitunut automaattisesti.
Kuolleen kulman
valvonta Palaa yhtäjaksoisesti.
Toiminto on otettu käyttöön.
Kaistalta
poistumisen
varoitus Vilkkuu, samalla
kuuluu merkkiääni.
Kaista ylitetään, oikea puoli (tai vasen
puoli). Käännä ohjauspyörää vastakkaiseen suuntaan
ajolinjan korjaamiseksi.
Suuntavalot Vilkkuu ja kuuluu
merkkiääni. Suuntavalot vilkkuvat.
Seisontavalot Yhtäjaksoinen. Valot ovat päällä.
Merkkivalo
TilaSyy Toimenpiteet / huomioitavaa
Lähivalot Yhtäjaksoinen. Valot ovat päällä.
Etusumuvalot Yhtäjaksoinen. Etusumuvalot ovat päällä.
1
Kojelaudan hallintalaitteet
Page 24 of 324
22

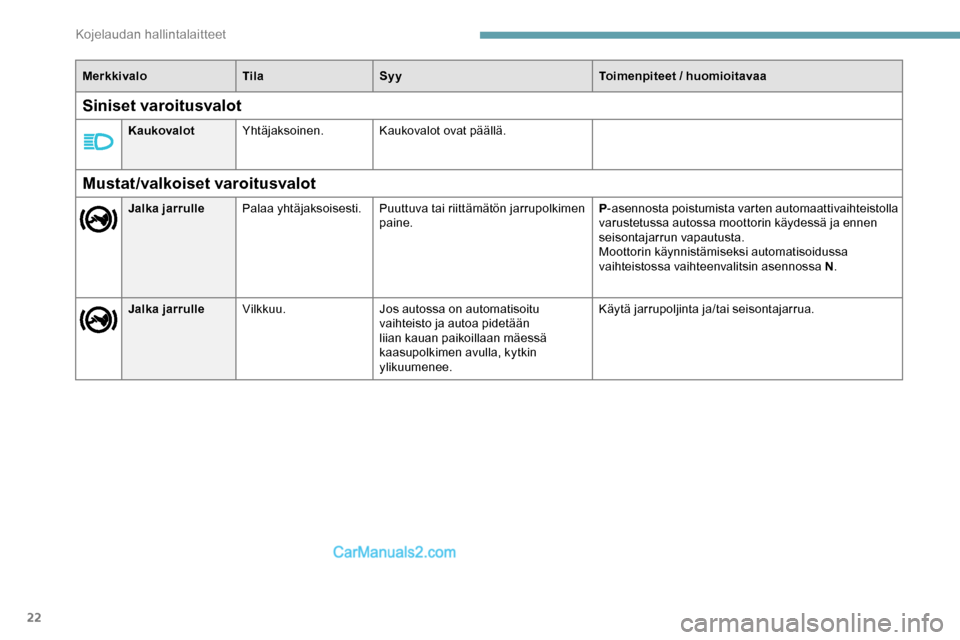

MerkkivaloTilaSyy Toimenpiteet / huomioitavaa
Mustat/valkoiset varoitusvalot
Jalka jarrullePalaa yhtäjaksoisesti. Puuttuva tai riittämätön jarrupolkimen
paine. P
-asennosta poistumista varten automaattivaihteistolla
varustetussa autossa moottorin käydessä ja ennen
seisontajarrun vapautusta.
Moottorin käynnistämiseksi automatisoidussa
vaihteistossa vaihteenvalitsin asennossa N .
Jalka jarrulle Vilkkuu. Jos autossa on automatisoitu
vaihteisto ja autoa pidetään
liian kauan paikoillaan mäessä
kaasupolkimen avulla, kytkin
ylikuumenee. Käytä jarrupoljinta ja/tai seisontajarrua.
Siniset varoitusvalot
Kaukovalot
Yhtäjaksoinen. Kaukovalot ovat päällä.
Kojelaudan hallintalaitteet
Page 25 of 324
23

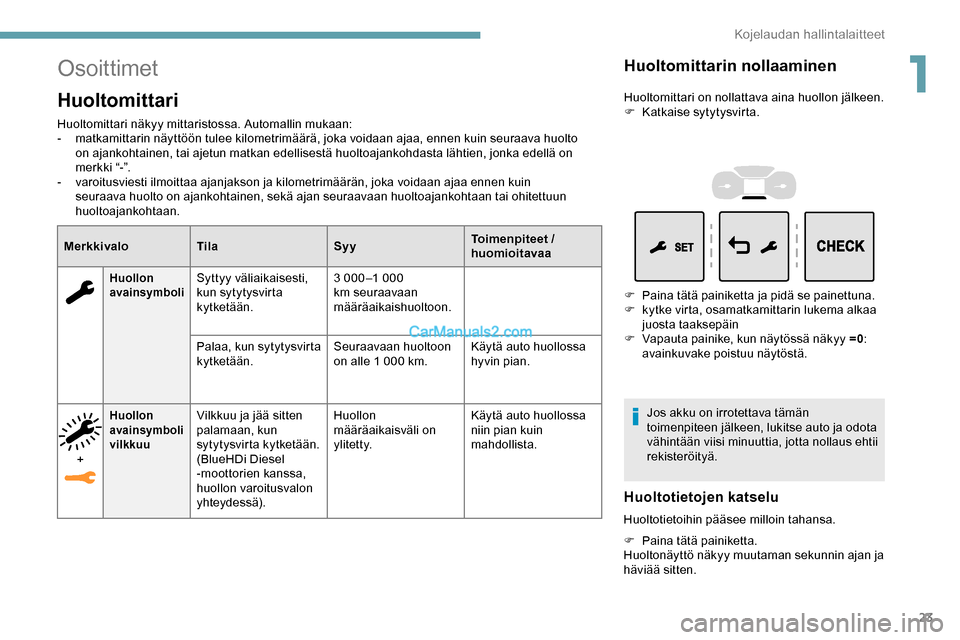

Osoittimet
Huoltomittari
Huoltomittari näkyy mittaristossa. Automallin mukaan:
- m atkamittarin näyttöön tulee kilometrimäärä, joka voidaan ajaa, ennen kuin seuraava huolto
on ajankohtainen, tai ajetun matkan edellisestä huoltoajankohdasta lähtien, jonka edellä on
merkki
“-”.
-
v
aroitusviesti ilmoittaa ajanjakson ja kilometrimäärän, joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen, sekä ajan seuraavaan huoltoajankohtaan tai ohitettuun
huoltoajankohtaan.
Merkkivalo Tila SyyToimenpiteet /
huomioitavaa
Huollon
avainsymboliSyttyy väliaikaisesti,
kun sytytysvirta
kytketään.3
000–1 000
km seuraavaan
määräaikaishuoltoon.
Palaa, kun sytytysvirta
kytketään. Seuraavaan huoltoon
on alle 1
000 km.Käytä auto huollossa
hyvin pian.
+
Huollon
avainsymboli
vilkkuuVilkkuu ja jää sitten
palamaan, kun
sytytysvirta kytketään.
(BlueHDi Diesel
-moottorien kanssa,
huollon varoitusvalon
yhteydessä). Huollon
määräaikaisväli on
ylitetty.
Käytä auto huollossa
niin pian kuin
mahdollista.
Huoltomittarin nollaaminen
Huoltomittari on nollattava aina huollon jälkeen.
F
K atkaise sytytysvirta.
F
P
aina tätä painiketta ja pidä se painettuna.
F
k
ytke virta, osamatkamittarin lukema alkaa
juosta taaksepäin
F
V
apauta painike, kun näytössä näkyy =0 :
avainkuvake poistuu näytöstä.
Jos akku on irrotettava tämän
toimenpiteen jälkeen, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus ehtii
rekisteröityä.
Huoltotietojen katselu
Huoltotietoihin pääsee milloin tahansa.
F
P
aina tätä painiketta.
Huoltonäyttö näkyy muutaman sekunnin ajan ja
häviää sitten.
1
Kojelaudan hallintalaitteet
Page 26 of 324
24

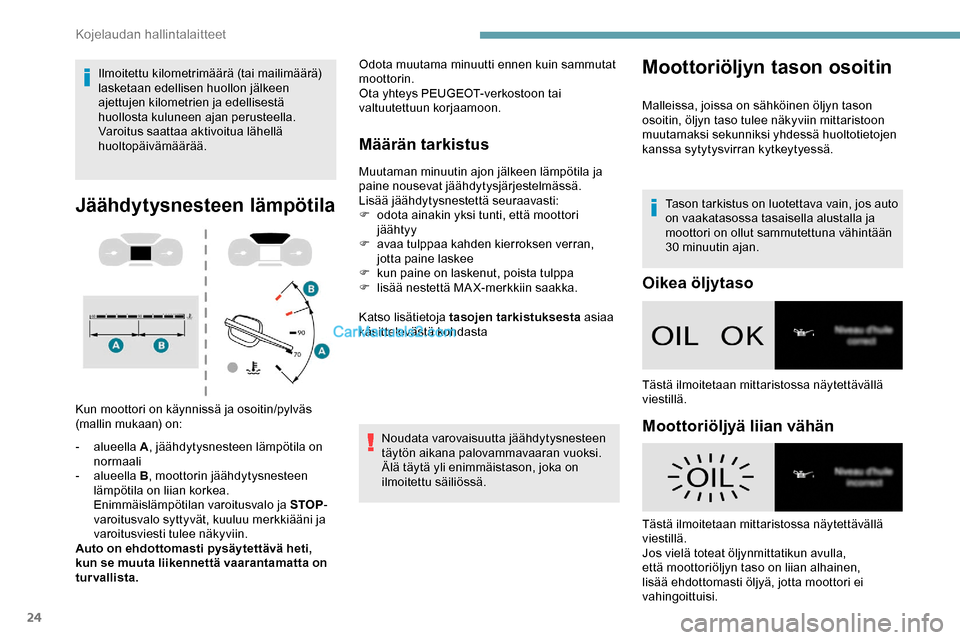

Ilmoitettu kilometrimäärä (tai mailimäärä)
lasketaan edellisen huollon jälkeen
ajettujen kilometrien ja edellisestä
huollosta kuluneen ajan perusteella.
Varoitus saattaa aktivoitua lähellä
huoltopäivämäärää.
Jäähdytysnesteen lämpötila
Kun moottori on käynnissä ja osoitin/pylväs
(mallin mukaan) on:
-
alueella A, jäähdytysnesteen lämpötila on
normaali
-
alueella B, moottorin jäähdytysnesteen
lämpötila on liian korkea.
Enimmäislämpötilan varoitusvalo ja STOP -
varoitusvalo syttyvät, kuuluu merkkiääni ja
varoitusviesti tulee näkyviin.
Auto on ehdottomasti pysäytettävä heti,
kun se muuta liikennettä vaarantamatta on
turvallista.
Määrän tarkistus
Muutaman minuutin ajon jälkeen lämpötila ja
paine nousevat jäähdytysjärjestelmässä.
Lisää jäähdytysnestettä seuraavasti:
F
o
dota ainakin yksi tunti, että moottori
jäähtyy
F
a
vaa tulppaa kahden kierroksen verran,
jotta paine laskee
F
k
un paine on laskenut, poista tulppa
F
l
isää nestettä MA X-merkkiin saakka.
Katso lisätietoja tasojen tarkistuksesta asiaa
käsittelevästä kohdasta
Noudata varovaisuutta jäähdytysnesteen
täytön aikana palovammavaaran vuoksi.
Älä täytä yli enimmäistason, joka on
ilmoitettu säiliössä.
Odota muutama minuutti ennen kuin sammutat
moottorin.
Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Tason tarkistus on luotettava vain, jos auto
on vaakatasossa tasaisella alustalla ja
moottori on ollut sammutettuna vähintään
30 minuutin ajan.
Oikea öljytaso
Tästä ilmoitetaan mittaristossa näytettävällä
viestillä.
Moottoriöljyä liian vähän
Tästä ilmoitetaan mittaristossa näytettävällä
viestillä.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jotta moottori ei
vahingoittuisi.
Moottoriöljyn tason osoitin
Malleissa, joissa on sähköinen öljyn tason
osoitin, öljyn taso tulee näkyviin mittaristoon
muutamaksi sekunniksi yhdessä huoltotietojen
kanssa sytytysvirran kytkeytyessä.
Kojelaudan hallintalaitteet
Page 27 of 324
25

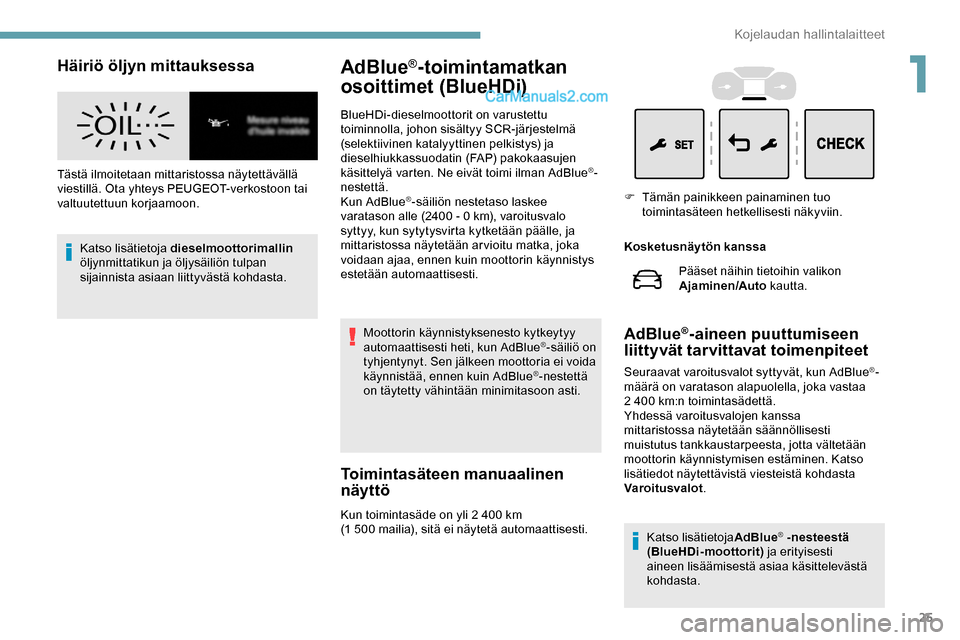

Häiriö öljyn mittauksessa
Tästä ilmoitetaan mittaristossa näytettävällä
viestillä. Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.Katso lisätietoja dieselmoottorimallin
öljynmittatikun ja öljysäiliön tulpan
sijainnista asiaan liittyvästä kohdasta.
AdBlue®-toimintamatkan
osoittimet (BlueHDi)
BlueHDi-dieselmoottorit on varustettu
toiminnolla, johon sisältyy SCR-järjestelmä
(selektiivinen katalyyttinen pelkistys) ja
dieselhiukkassuodatin (FAP) pakokaasujen
käsittelyä varten. Ne eivät toimi ilman AdBlue
®-
nestettä.
Kun AdBlue
®-säiliön nestetaso laskee
varatason alle (2400 - 0 km), varoitusvalo
syttyy, kun sytytysvirta kytketään päälle, ja
mittaristossa näytetään arvioitu matka, joka
voidaan ajaa, ennen kuin moottorin käynnistys
estetään automaattisesti.
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue
®-säiliö on
tyhjentynyt. Sen jälkeen moottoria ei voida
käynnistää, ennen kuin AdBlue
®-nestettä
on täytetty vähintään minimitasoon asti.
Toimintasäteen manuaalinen
näyttö
Kun toimintasäde on yli 2 400 km
( 1 500 mailia), sitä ei näytetä automaattisesti. Kosketusnäytön kanssa
AdBlue®-aineen puuttumiseen
liittyvät tarvittavat toimenpiteet
Seuraavat varoitusvalot syttyvät, kun AdBlue®-
määrä on varatason alapuolella, joka vastaa
2
400
km:n toimintasädettä.
Yhdessä varoitusvalojen kanssa
mittaristossa näytetään säännöllisesti
muistutus tankkaustarpeesta, jotta vältetään
moottorin käynnistymisen estäminen. Katso
lisätiedot näytettävistä viesteistä kohdasta
Varoitusvalot .
Pääset näihin tietoihin valikon
Ajaminen/Auto
kautta.
F
T
ämän painikkeen painaminen tuo
toimintasäteen hetkellisesti näkyviin.
Katso lisätietoja AdBlue
® -nesteestä
(BlueHDi-moottorit) ja erityisesti
aineen lisäämisestä asiaa käsittelevästä
kohdasta.
1
Kojelaudan hallintalaitteet

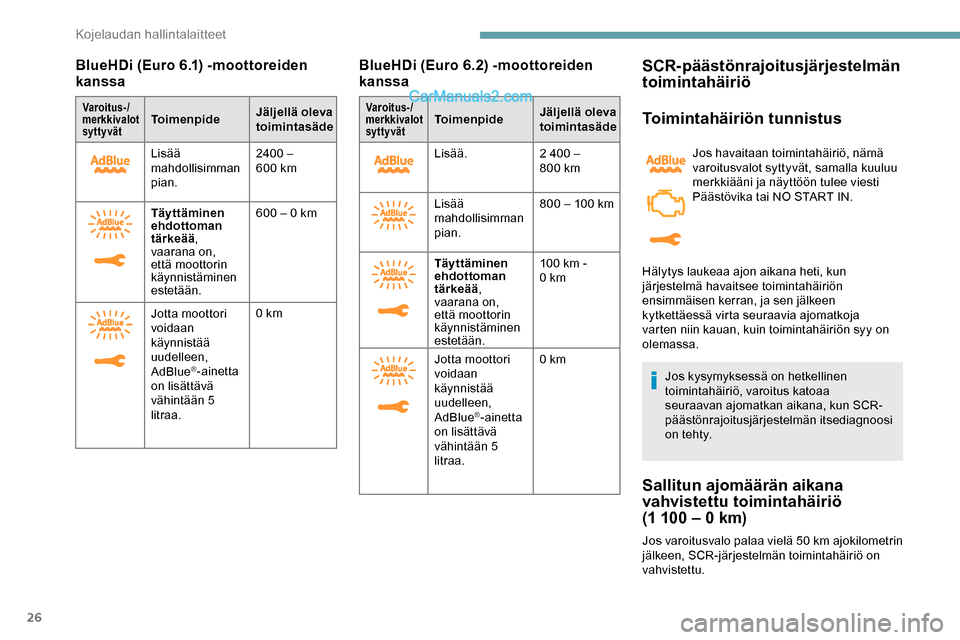

Page 28 of 324
26
BlueHDi (Euro 6.1) -moottoreiden
k anssa
Varoitus-/
merkkivalot
syttyvätToimenpide Jäljellä oleva
toimintasäde
Lisää
mahdollisimman
pian. 2400 –
600
km
Täyttäminen
ehdottoman
tärkeää ,
vaarana on,
että moottorin
käynnistäminen
estetään. 600 – 0
km
Jotta moottori
voidaan
käynnistää
uudelleen,
AdBlue
®-ainetta
on lisättävä
vähintään 5
litraa. 0
km
BlueHDi (Euro 6.2) -moottoreiden
k anssa
Varoitus-/
merkkivalot
syttyvätToimenpide Jäljellä oleva
toimintasäde
Lisää. 2 400 –
800
km
Lisää
mahdollisimman
pian. 800 – 100
km
Täyttäminen
ehdottoman
tärkeää ,
vaarana on,
että moottorin
käynnistäminen
estetään. 100
km -
0
km
Jotta moottori
voidaan
käynnistää
uudelleen,
AdBlue
®-ainetta
on lisättävä
vähintään 5
litraa. 0
km
SCR-päästönrajoitusjärjestelmän
toimintahäiriö
Toimintahäiriön tunnistus
Jos havaitaan toimintahäiriö, nämä
varoitusvalot syttyvät, samalla kuuluu
merkkiääni ja näyttöön tulee viesti
Päästövika tai NO START IN.
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana, kun SCR-
päästönrajoitusjärjestelmän itsediagnoosi
o n te ht y.
Sallitun ajomäärän aikana
vahvistettu toimintahäiriö
(1 100 – 0 km)
Jos varoitusvalo palaa vielä 50 km ajokilometrin
jälkeen, SCR-järjestelmän toimintahäiriö on
vahvistettu. Hälytys laukeaa ajon aikana heti, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, ja sen jälkeen
kytkettäessä virta seuraavia ajomatkoja
varten niin kauan, kuin toimintahäiriön syy on
olemassa.
Kojelaudan hallintalaitteet
Page 29 of 324
27
Tarkistuta järjestelmä mahdollisimman
pian PEUGEOT-jälleenmyyjällä tai
valtuutetussa korjaamossa.
Käynnistys estetty
Aina kun sytytysvirta kytketään päälle,
näytetään viesti Päästövika: käynnistys estetty
tai EI K ÄYNNIST YSTÄ.Jotta moottori voidaan käynnistää
uudelleen, ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun
korjaamoon.
Matkamittarit
Kun sytytysvirta katkaistaan,
kuljettajanpuoleinen ovi avataan tai auto
lukitaan tai avataan lukituksesta, näytössä
näkyvät kolmenkymmenen sekunnin ajan
kokonaismatka- ja osamatkamittarit.
Kokonaismatkamittari
Laite mittaa auton ensimmäisestä ajomatkasta
alkaen koko sen käyttöaikana ajetun
kokonaismatkan.
Osamatkamittari
Laite mittaa auton ajaman matkan siitä asti, kun
kuljettaja on nollannut mittarin.

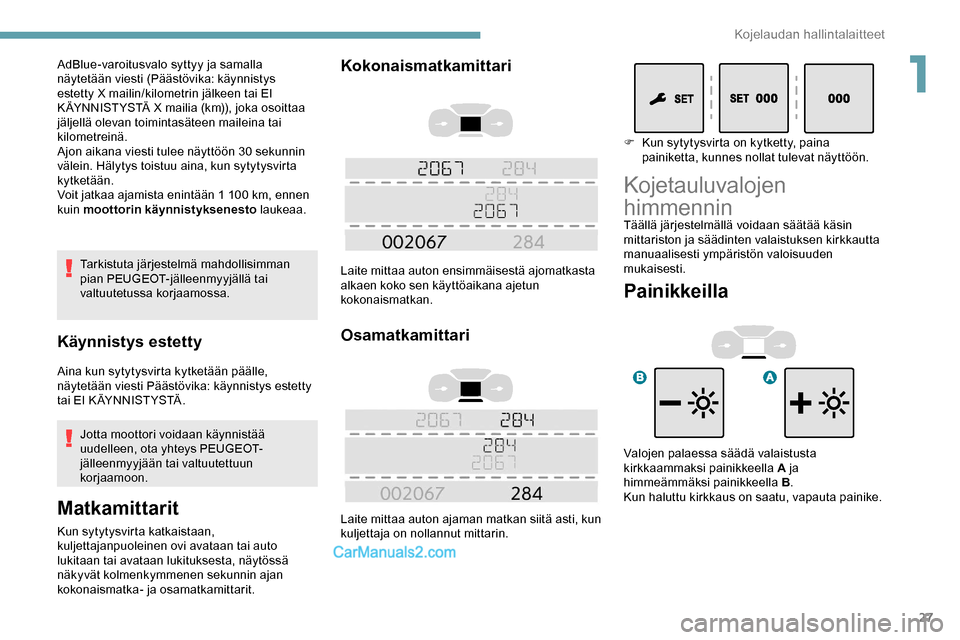

AdBlue-varoitusvalo syttyy ja samalla
näytetään viesti (Päästövika: käynnistys
estetty X mailin/kilometrin jälkeen tai EI
K ÄYNNIST YSTÄ X mailia (km)), joka osoittaa
jäljellä olevan toimintasäteen maileina tai
kilometreinä.
Ajon aikana viesti tulee näyttöön 30 sekunnin
välein. Hälytys toistuu aina, kun sytytysvirta
kytketään.
Voit jatkaa ajamista enintään 1
100
km, ennen
kuin moottorin käynnistyksenesto laukeaa. F
K
un sytytysvirta on kytketty, paina
painiketta, kunnes nollat tulevat näyttöön.
Kojetauluvalojen
himmennin
Painikkeilla
Valojen palaessa säädä valaistusta
kirkkaammaksi painikkeella A ja
himmeämmäksi painikkeella B .
Kun haluttu kirkkaus on saatu, vapauta painike. Täällä järjestelmällä voidaan säätää käsin
mittariston ja säädinten valaistuksen kirkkautta
manuaalisesti ympäristön valoisuuden
mukaisesti.
1
Kojelaudan hallintalaitteet
Page 30 of 324
28

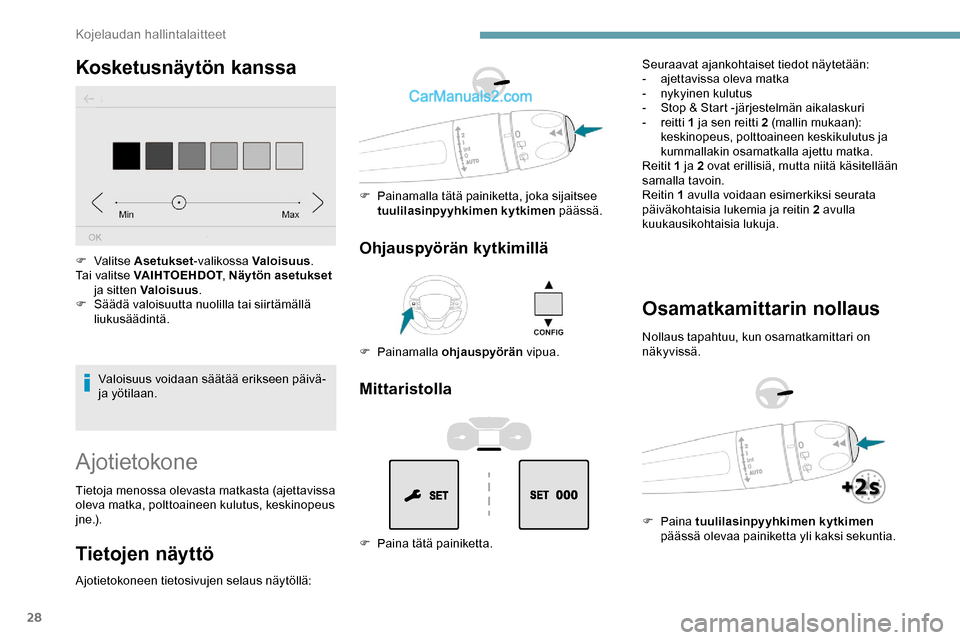

Kosketusnäytön kanssa
Valoisuus voidaan säätää erikseen päivä-
ja yötilaan.
F
Valitse
Asetukset -valikossa Valoisuus .
Tai valitse VAIHTOEHDOT , Näytön asetukset
ja sitten Valoisuus .
F
S
äädä valoisuutta nuolilla tai siirtämällä
liukusäädintä.
Ajotietokone
Tietoja menossa olevasta matkasta (ajettavissa
oleva matka, polttoaineen kulutus, keskinopeus
j n e .) .
Tietojen näyttö
Ajotietokoneen tietosivujen selaus näytöllä:
Ohjauspyörän kytkimillä
F Painamalla o hjauspyörän vipua.
F
P
ainamalla tätä painiketta, joka sijaitsee
tuulilasinpyyhkimen kytkimen päässä.
Mittaristolla
F Paina tätä painiketta. Seuraavat ajankohtaiset tiedot näytetään:
-
a
jettavissa oleva matka
-
n
ykyinen kulutus
-
S
top & Start -järjestelmän aikalaskuri
- reitti
1 ja sen reitti 2 (mallin mukaan):
keskinopeus, polttoaineen keskikulutus ja
kummallakin osamatkalla ajettu matka.
Reitit 1 ja 2 ovat erillisiä, mutta niitä käsitellään
samalla tavoin.
Reitin 1 avulla voidaan esimerkiksi seurata
päiväkohtaisia lukemia ja reitin 2 avulla
kuukausikohtaisia lukuja.
Osamatkamittarin nollaus
Nollaus tapahtuu, kun osamatkamittari on
näkyvissä.
F
Paina tuulilasinpyyhkimen kytkimen
päässä olevaa painiketta yli kaksi sekuntia.
Kojelaudan hallintalaitteet
