9
Mittaristo
Mittari
Analoginen nopeusnäyttö (km/h tai mph)
Merkkivalot – LCD-
tekstinäyttö tai
matriisimittaristo
1.Polttoainemittari
2. Jäähdytysnesteen lämpötilamittari
Näyttö
Kun matkustat ulkomaille, joudut ehkä
muuttamaan matkayksikön. Nopeus
on näytettävä sen maan säännösten
mukaisena yksikkönä (km tai mailia)
jonka läpi ajat. Yksikkö vaihdetaan
näytön asetusvalikosta auton ollessa
pysäytettynä.
LCD-mittaristolla
LCD-tekstimittaristolla Matriisimittaristolla
1.
Vakionopeussäätimen tai
nopeudenrajoittimen ohjearvot
2. Vaihteenvaihdon osoitin
Automaattivaihteiston tai automatisoidun
vaihteiston vaihde
3. Digitaalinen nopeusmittari (mph tai km/h)
LCD- ja LCD-tekstimittaristolla
Näyttöalue matriisimittaristolla: hälytys
tai toiminnon tilaviesti, ajotietokone,
digitaalinen nopeusmittari (km/h tai mph)
jne.
4. Huoltomittari ja sitten
kokonaismatkamittari (km tai mailia),
osamatkamittari (km tai mailia)
Näyttöalue LCD-tekstimittaristolla:
toimintojen varoitus- ja tilaviestit,
ajotietokone jne.
5. Jäähdytysnesteen lämpötilamittari
6. Moottoriöljyn tason osoitin
7. Polttoainemittari
1
Kojelaudan hallintalaitteet

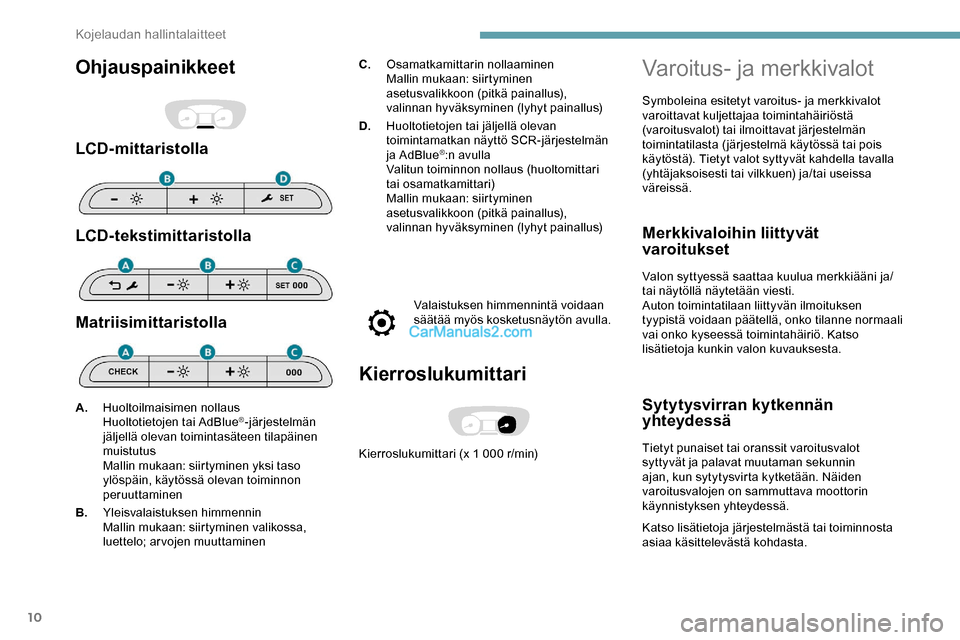

Page 12 of 324
10
Ohjauspainikkeet
LCD-mittaristolla
LCD-tekstimittaristolla
Matriisimittaristolla
C.Osamatkamittarin nollaaminen
Mallin mukaan: siirtyminen
asetusvalikkoon (pitkä painallus),
valinnan hyväksyminen (lyhyt painallus)
D. Huoltotietojen tai jäljellä olevan
toimintamatkan näyttö SCR-järjestelmän
ja AdBlue
®:n avulla
Valitun toiminnon nollaus (huoltomittari
tai osamatkamittari)
Mallin mukaan: siirtyminen
asetusvalikkoon (pitkä painallus),
valinnan hyväksyminen (lyhyt painallus)
Valaistuksen himmennintä voidaan
säätää myös kosketusnäytön avulla.
Kierroslukumittari
Kierroslukumittari (x 1 000 r/min)
A.
H
uoltoilmaisimen nollaus
Huoltotietojen tai AdBlue
®-järjestelmän
jäljellä olevan toimintasäteen tilapäinen
muistutus
Mallin mukaan: siirtyminen yksi taso
ylöspäin, käytössä olevan toiminnon
peruuttaminen
B. Yleisvalaistuksen himmennin
Mallin mukaan: siirtyminen valikossa,
luettelo; arvojen muuttaminen
Varoitus- ja merkkivalot
Symboleina esitetyt varoitus- ja merkkivalot
varoittavat kuljettajaa toimintahäiriöstä
(varoitusvalot) tai ilmoittavat järjestelmän
toimintatilasta ( järjestelmä käytössä tai pois
käytöstä). Tietyt valot syttyvät kahdella tavalla
(yhtäjaksoisesti tai vilkkuen) ja/tai useissa
väreissä.
Merkkivaloihin liittyvät
varoitukset
Valon syttyessä saattaa kuulua merkkiääni ja/
tai näytöllä näytetään viesti.
Auton toimintatilaan liittyvän ilmoituksen
tyypistä voidaan päätellä, onko tilanne normaali
vai onko kyseessä toimintahäiriö. Katso
lisätietoja kunkin valon kuvauksesta.
Sytytysvirran kytkennän
yhteydessä
Tietyt punaiset tai oranssit varoitusvalot
syttyvät ja palavat muutaman sekunnin
ajan, kun sytytysvirta kytketään. Näiden
varoitusvalojen on sammuttava moottorin
käynnistyksen yhteydessä.
Katso lisätietoja järjestelmästä tai toiminnosta
asiaa käsittelevästä kohdasta.
Kojelaudan hallintalaitteet

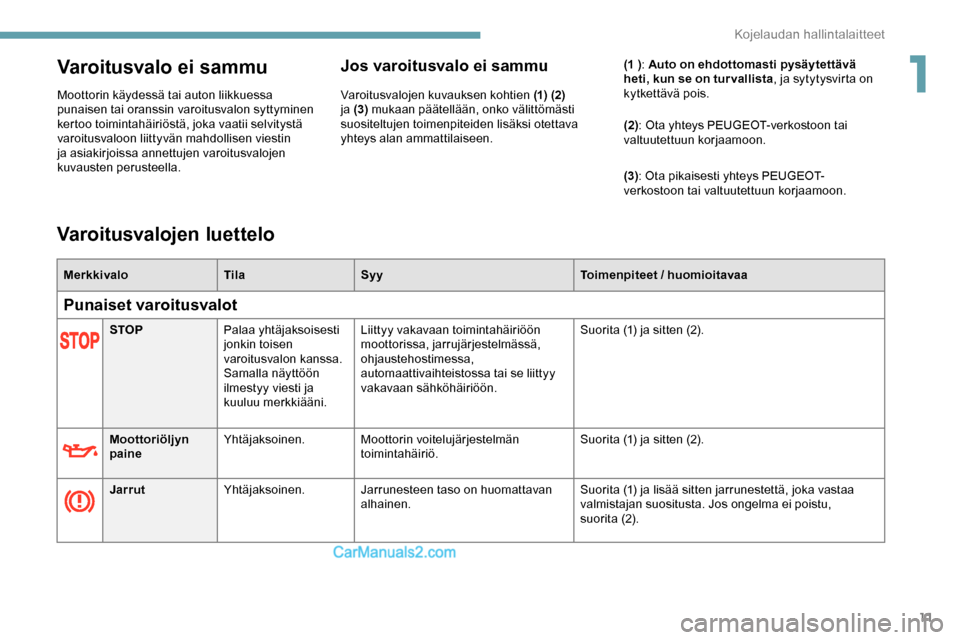

Page 13 of 324
11
Varoitusvalo ei sammu
Moottorin käydessä tai auton liikkuessa
punaisen tai oranssin varoitusvalon syttyminen
kertoo toimintahäiriöstä, joka vaatii selvitystä
varoitusvaloon liittyvän mahdollisen viestin
ja asiakirjoissa annettujen varoitusvalojen
kuvausten perusteella.
Jos varoitusvalo ei sammu
Varoitusvalojen kuvauksen kohtien (1) (2)
ja (3) mukaan päätellään, onko välittömästi
suositeltujen toimenpiteiden lisäksi otettava
yhteys alan ammattilaiseen. (1 )
: Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois.
(2): Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
(3) : Ota pikaisesti yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
STOP Palaa yhtäjaksoisesti
jonkin toisen
varoitusvalon kanssa.
Samalla näyttöön
ilmestyy viesti ja
kuuluu merkkiääni. Liittyy vakavaan toimintahäiriöön
moottorissa, jarrujärjestelmässä,
ohjaustehostimessa,
automaattivaihteistossa tai se liittyy
vakavaan sähköhäiriöön.
Suorita (1) ja sitten (2).
Moottoriöljyn
paine Yhtäjaksoinen.
Moottorin voitelujärjestelmän
toimintahäiriö. Suorita (1) ja sitten (2).
Jarrut Yhtäjaksoinen. Jarrunesteen taso on huomattavan
alhainen. Suorita (1) ja lisää sitten jarrunestettä, joka vastaa
valmistajan suositusta. Jos ongelma ei poistu,
suor ita
(2).
Varoitusvalojen luettelo
MerkkivaloTilaSyy Toimenpiteet / huomioitavaa
Punaiset varoitusvalot
1
Kojelaudan hallintalaitteet

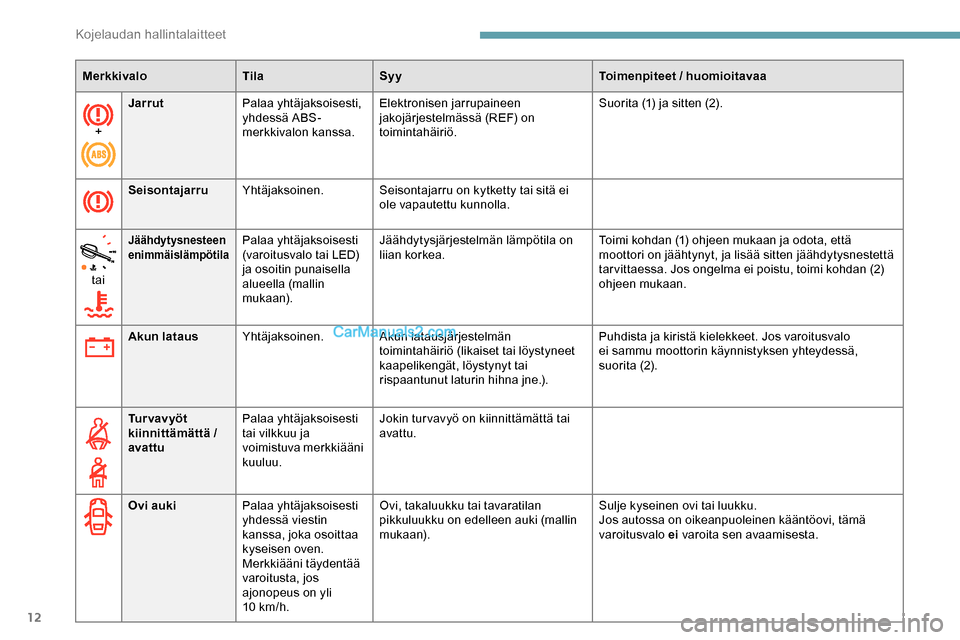

Page 14 of 324
12
+Jarrut
Palaa yhtäjaksoisesti,
yhdessä ABS-
merkkivalon kanssa. Elektronisen jarrupaineen
jakojärjestelmässä (REF) on
toimintahäiriö. Suorita (1) ja sitten (2).
Seisontajarru Yhtäjaksoinen. Seisontajarru on kytketty tai sitä ei
ole vapautettu kunnolla.
tai
Jäähdytysnesteen
enimmäislämpötilaPalaa yhtäjaksoisesti
(varoitusvalo tai LED)
ja osoitin punaisella
alueella (mallin
mukaan). Jäähdytysjärjestelmän lämpötila on
liian korkea.
Toimi kohdan (1) ohjeen mukaan ja odota, että
moottori on jäähtynyt, ja lisää sitten jäähdytysnestettä
tar vittaessa. Jos ongelma ei poistu, toimi kohdan (2)
ohjeen mukaan.
Merkkivalo
TilaSyy Toimenpiteet / huomioitavaa
Akun lataus Yhtäjaksoinen. Akun latausjärjestelmän
toimintahäiriö (likaiset tai löystyneet
kaapelikengät, löystynyt tai
rispaantunut laturin hihna jne.). Puhdista ja kiristä kielekkeet. Jos varoitusvalo
ei sammu moottorin käynnistyksen yhteydessä,
suor ita
(2).
Tu r v a v y ö t
kiinnittämättä /
avattu Palaa yhtäjaksoisesti
tai vilkkuu ja
voimistuva merkkiääni
kuuluu. Jokin tur vavyö on kiinnittämättä tai
avattu.
Ovi auki Palaa yhtäjaksoisesti
yhdessä viestin
kanssa, joka osoittaa
kyseisen oven.
Merkkiääni täydentää
varoitusta, jos
ajonopeus on yli
10
km/h. Ovi, takaluukku tai tavaratilan
pikkuluukku on edelleen auki (mallin
mukaan).
Sulje kyseinen ovi tai luukku.
Jos autossa on oikeanpuoleinen kääntöovi, tämä
varoitusvalo ei
varoita sen avaamisesta.
Kojelaudan hallintalaitteet
Page 15 of 324
13
MerkkivaloTilaSyy Toimenpiteet / huomioitavaa
Huolto Palaa hetkellisesti ja
näytössä on viesti. Järjestelmä on havainnut yhden tai
useamman pienen vian, joilla ei ole
omaa erityistä varoitusvaloa. Tunnista vian syy mittaristoon tulevan viestin avulla.
Voit korjata itse joitakin häiriöitä, kuten auki oleva ovi
tai hiukkassuodattimen alkava täyttyminen.
Muiden ongelmien kohdalla, kuten rengaspaineen
tarkkailujärjestelmän vika, suorita (3).
Palaa yhtäjaksoisesti,
samalla näytössä on
viesti. Järjestelmä on havainnut yhden tai
useamman merkittävän vian, joilla ei
ole omaa erityistä varoitusvaloa. Tunnista toimintahäiriön syy mittaristoon tulevan
viestin avulla, ja suorita sitten (3).
+ Huollon varoitusvalo
palaa yhtäjaksoisesti
ja huollon
jakoavainsymboli
vilkkuu ja jää sitten
palamaan.Huollon määräaikaisväli on ylitetty.
Auto on huollatettava mahdollisimman pian.
Vain BlueHDi Diesel -moottorien kanssa
Oranssit varoitusvalot
Lukkiutumaton
jarrujärjestelmä
(ABS)Yhtäjaksoinen.
ABS-jarrujärjestelmässä on
toimintahäiriö. Auton tavallinen jarrutus on toiminnassa.
Aja varovasti maltillisella vauhdilla, sitten (3).
(1 ) : Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois. (2): Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
(3)
: Ota pikaisesti yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
1
Kojelaudan hallintalaitteet

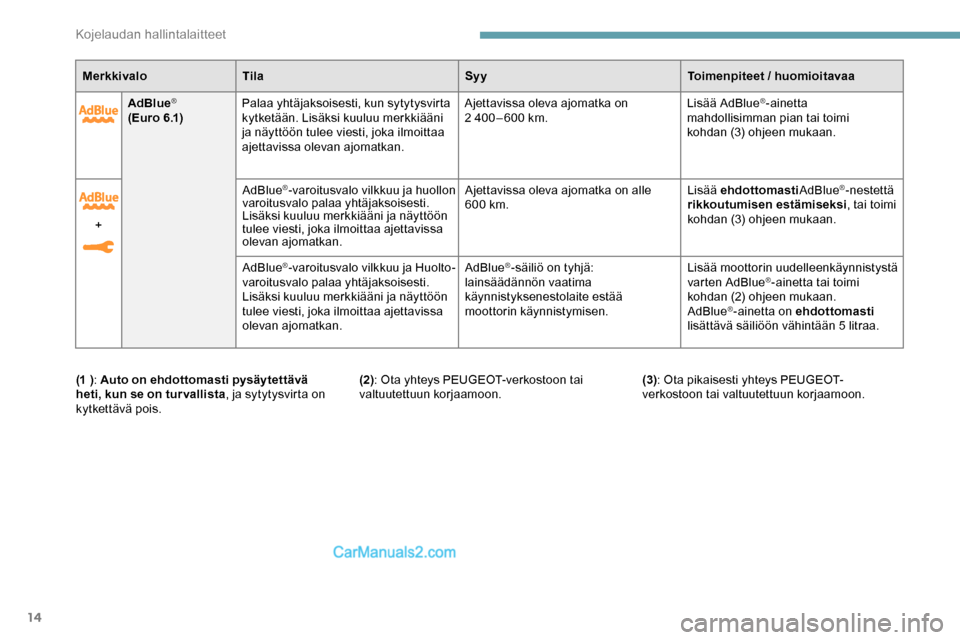

Page 16 of 324
14
AdBlue®
( E u r o 6 .1)Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään. Lisäksi kuuluu merkkiääni
ja näyttöön tulee viesti, joka ilmoittaa
ajettavissa olevan ajomatkan. Ajettavissa oleva ajomatka on
2
400 – 600 km.Lisää AdBlue
®-ainetta
mahdollisimman pian tai toimi
kohdan (3) ohjeen mukaan.
(1 ) : Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois. (2): Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
(3)
: Ota pikaisesti yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Merkkivalo
Tila SyyToimenpiteet / huomioitavaa
+ AdBlue
®-varoitusvalo vilkkuu ja huollon
varoitusvalo palaa yhtäjaksoisesti.
Lisäksi kuuluu merkkiääni ja näyttöön
tulee viesti, joka ilmoittaa ajettavissa
olevan ajomatkan. Ajettavissa oleva ajomatka on alle
600
km.Lisää ehdottomasti
AdBlue®-nestettä
rikkoutumisen estämiseksi , tai toimi
kohdan (3) ohjeen mukaan.
AdBlue
®-varoitusvalo vilkkuu ja Huolto-
varoitusvalo palaa yhtäjaksoisesti.
Lisäksi kuuluu merkkiääni ja näyttöön
tulee viesti, joka ilmoittaa ajettavissa
olevan ajomatkan. AdBlue®-säiliö on tyhjä:
lainsäädännön vaatima
käynnistyksenestolaite estää
moottorin käynnistymisen. Lisää moottorin uudelleenkäynnistystä
varten AdBlue®-ainetta tai toimi
kohdan (2) ohjeen mukaan.
AdBlue
®-ainetta on ehdottomasti
lisättävä säiliöön vähintään 5 litraa.
Kojelaudan hallintalaitteet

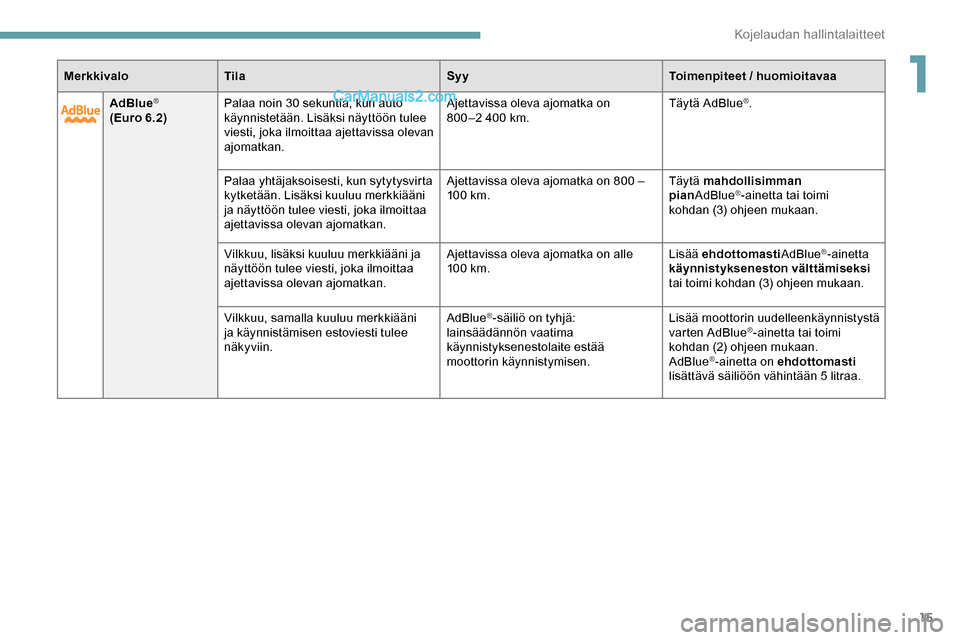

Page 17 of 324
15
AdBlue®
(Euro 6.2)Palaa noin 30 sekuntia, kun auto
käynnistetään. Lisäksi näyttöön tulee
viesti, joka ilmoittaa ajettavissa olevan
ajomatkan. Ajettavissa oleva ajomatka on
800 –2
400 km.Täytä AdBlue
®.
Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään. Lisäksi kuuluu merkkiääni
ja näyttöön tulee viesti, joka ilmoittaa
ajettavissa olevan ajomatkan. Ajettavissa oleva ajomatka on 800 –
10 0
km. Täy tä mahdollisimman
pian
AdBlue
®-ainetta tai toimi
kohdan
(3) ohjeen mukaan.
Vilkkuu, lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa
ajettavissa olevan ajomatkan. Ajettavissa oleva ajomatka on alle
10 0
km. Lisää ehdottomasti
AdBlue
®-ainetta
käynnistykseneston välttämiseksi
tai toimi kohdan (3) ohjeen mukaan.
Vilkkuu, samalla kuuluu merkkiääni
ja käynnistämisen estoviesti tulee
näkyviin. AdBlue
®-säiliö on tyhjä:
lainsäädännön vaatima
käynnistyksenestolaite estää
moottorin käynnistymisen. Lisää moottorin uudelleenkäynnistystä
varten AdBlue®-ainetta tai toimi
kohdan (2) ohjeen mukaan.
AdBlue
®-ainetta on ehdottomasti
lisättävä säiliöön vähintään 5 litraa.
Merkkivalo
Tila SyyToimenpiteet / huomioitavaa
1
Kojelaudan hallintalaitteet

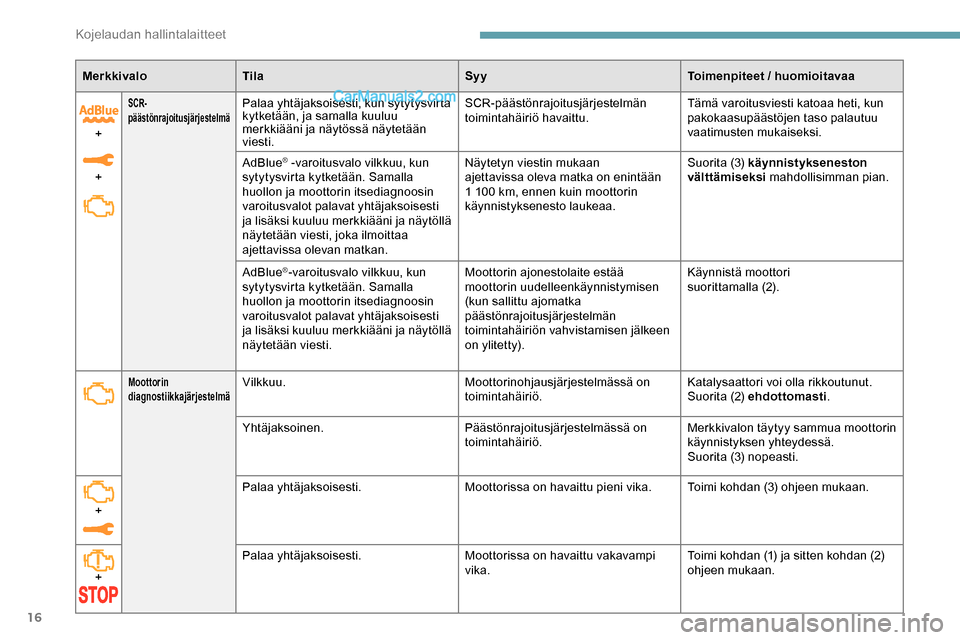

Page 18 of 324
16
MerkkivaloTila SyyToimenpiteet / huomioitavaa
+
+
SCR-
päästönrajoitusjärjestelmäPalaa yhtäjaksoisesti, kun sytytysvirta
kytketään, ja samalla kuuluu
merkkiääni ja näytössä näytetään
viesti. SCR-päästönrajoitusjärjestelmän
toimintahäiriö havaittu.
Tämä varoitusviesti katoaa heti, kun
pakokaasupäästöjen taso palautuu
vaatimusten mukaiseksi.
AdBlue
® -varoitusvalo vilkkuu, kun
sytytysvirta kytketään. Samalla
huollon ja moottorin itsediagnoosin
varoitusvalot palavat yhtäjaksoisesti
ja lisäksi kuuluu merkkiääni ja näytöllä
näytetään viesti, joka ilmoittaa
ajettavissa olevan matkan. Näytetyn viestin mukaan
ajettavissa oleva matka on enintään
1
100 km, ennen kuin moottorin
käynnistyksenesto laukeaa. Suorita (3) käynnistykseneston
välttämiseksi mahdollisimman pian.
AdBlue
®-varoitusvalo vilkkuu, kun
sytytysvirta kytketään. Samalla
huollon ja moottorin itsediagnoosin
varoitusvalot palavat yhtäjaksoisesti
ja lisäksi kuuluu merkkiääni ja näytöllä
näytetään viesti. Moottorin ajonestolaite estää
moottorin uudelleenkäynnistymisen
(kun sallittu ajomatka
päästönrajoitusjärjestelmän
toimintahäiriön vahvistamisen jälkeen
on ylitetty).Käynnistä moottori
suorittamalla
(2).
Moottorin
diagnostiikkajärjestelmäVilkkuu.Moottorinohjausjärjestelmässä on
toimintahäiriö.Katalysaattori voi olla rikkoutunut.
Suorita (2) ehdottomasti
.
Yhtäjaksoinen. Päästönrajoitusjärjestelmässä on
toimintahäiriö.Merkkivalon täytyy sammua moottorin
käynnistyksen yhteydessä.
Suorita (3) nopeasti.
+ Palaa yhtäjaksoisesti.
Moottorissa on havaittu pieni vika. Toimi kohdan (3) ohjeen mukaan.
+ Palaa yhtäjaksoisesti.
Moottorissa on havaittu vakavampi
vika.Toimi kohdan (1) ja sitten kohdan (2)
ohjeen mukaan.
Kojelaudan hallintalaitteet
Page 19 of 324
17

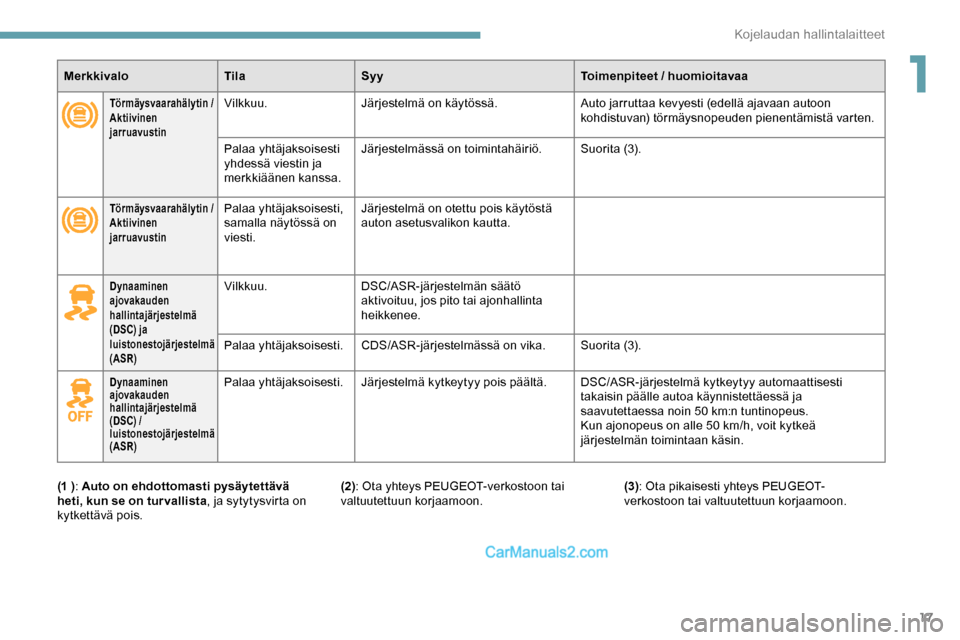

MerkkivaloTilaSyy Toimenpiteet / huomioitavaa
Törmäysvaarahälytin /
Aktiivinen
jarruavustinVilkkuu. Järjestelmä on käytössä. Auto jarruttaa kevyesti (edellä ajavaan autoon
kohdistuvan) törmäysnopeuden pienentämistä varten.
Palaa yhtäjaksoisesti
yhdessä viestin ja
merkkiäänen kanssa. Järjestelmässä on toimintahäiriö.
Suorita (3).
Törmäysvaarahälytin /
Aktiivinen
jarruavustinPalaa yhtäjaksoisesti,
samalla näytössä on
viesti. Järjestelmä on otettu pois käytöstä
auton asetusvalikon kautta.
Dynaaminen
ajovakauden
hallintajärjestelmä
(DSC) ja
luistonestojärjestelmä
(ASR)Vilkkuu.
DSC/ASR-järjestelmän säätö
aktivoituu, jos pito tai ajonhallinta
heikkenee.
Palaa yhtäjaksoisesti. CDS/ASR-järjestelmässä on vika. Suorita (3).
Dynaaminen
ajovakauden
hallintajärjestelmä
(DSC) /
luistonestojärjestelmä
(ASR)Palaa yhtäjaksoisesti.Järjestelmä kytkeytyy pois päältä. DSC/ASR-järjestelmä kytkeytyy automaattisesti
takaisin päälle autoa käynnistettäessä ja
saavutettaessa noin 50 km:n tuntinopeus.
Kun ajonopeus on alle 50
km/h, voit kytkeä
järjestelmän toimintaan käsin.
(1 ) : Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois. (2): Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
(3)
: Ota pikaisesti yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
1
Kojelaudan hallintalaitteet
Page 20 of 324
18

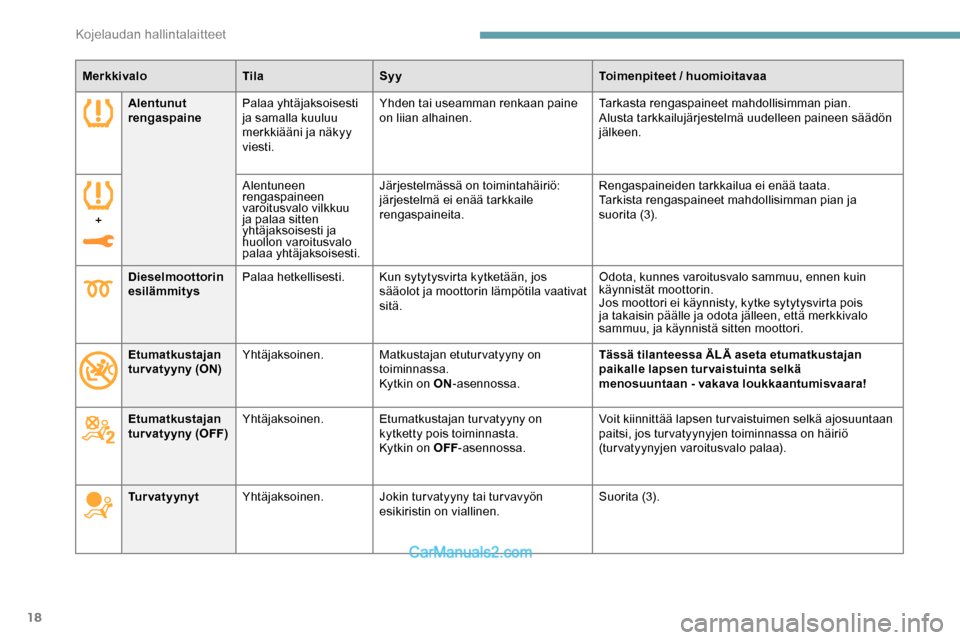

MerkkivaloTilaSyy Toimenpiteet / huomioitavaa
Alentunut
rengaspaine Palaa yhtäjaksoisesti
ja samalla kuuluu
merkkiääni ja näkyy
viesti. Yhden tai useamman renkaan paine
on liian alhainen.
Tarkasta rengaspaineet mahdollisimman pian.
Alusta tarkkailujärjestelmä uudelleen paineen säädön
jälkeen.
+ Alentuneen
rengaspaineen
varoitusvalo vilkkuu
ja palaa sitten
yhtäjaksoisesti ja
huollon varoitusvalo
palaa yhtäjaksoisesti.Järjestelmässä on toimintahäiriö:
järjestelmä ei enää tarkkaile
rengaspaineita.
Rengaspaineiden tarkkailua ei enää taata.
Tarkista rengaspaineet mahdollisimman pian ja
suorita (3).
Dieselmoottorin
esilämmitys Palaa hetkellisesti.
Kun sytytysvirta kytketään, jos
sääolot ja moottorin lämpötila vaativat
sitä. Odota, kunnes varoitusvalo sammuu, ennen kuin
käynnistät moottorin.
Jos moottori ei käynnisty, kytke sytytysvirta pois
ja takaisin päälle ja odota jälleen, että merkkivalo
sammuu, ja käynnistä sitten moottori.
Etumatkustajan
tur vatyyny (ON) Yhtäjaksoinen.
Matkustajan etutur vatyyny on
toiminnassa.
Kytkin on ON-asennossa. Tässä tilanteessa ÄLÄ aseta etumatkustajan
paikalle lapsen turvaistuinta selkä
menosuuntaan
- vakava loukkaantumisvaara!
Etumatkustajan
tur vatyyny (OFF) Yhtäjaksoinen.
Etumatkustajan tur vatyyny on
kytketty pois toiminnasta.
Kytkin on OFF-asennossa. Voit kiinnittää lapsen turvaistuimen selkä ajosuuntaan
paitsi, jos turvatyynyjen toiminnassa on häiriö
(turvatyynyjen varoitusvalo palaa).
Turvatyynyt Yhtäjaksoinen. Jokin tur vatyyny tai tur vavyön
esikiristin on viallinen. Suorita (3).
Kojelaudan hallintalaitteet
