PEUGEOT EXPERT 2021 Instrukcja obsługi (in Polish)

239
W razie awarii

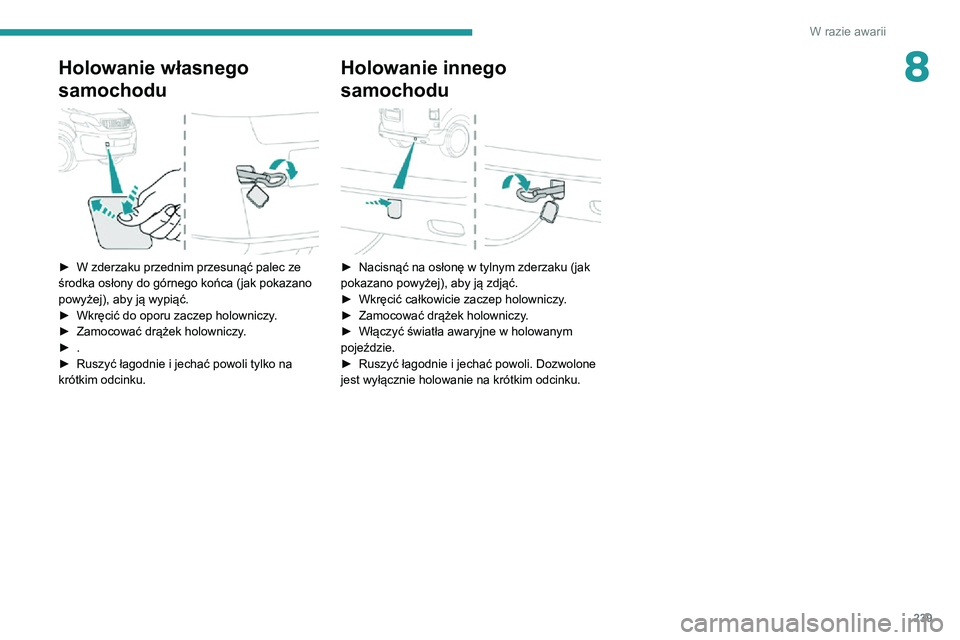

8Holowanie własnego
samochodu


► W zderzaku przednim przesunąć palec ze środka osłony do górnego końca (jak pokazano
powyżej), aby ją wypiąć.
► Wkręcić do oporu zaczep holowniczy.► Zamocować drążek holowniczy.► .► Ruszyć łagodnie i jechać powoli tylko na krótkim odcinku.
Holowanie innego
samochodu


► Nacisnąć na osłonę w tylnym zderzaku (jak pokazano powyżej), aby ją zdjąć.► Wkręcić całkowicie zaczep holowniczy .► Zamocować drążek holowniczy.► Włączyć światła awaryjne w holowanym pojeździe.► Ruszyć łagodnie i jechać powoli. Dozwolone jest wyłącznie holowanie na krótkim odcinku.

240
Dane techniczne

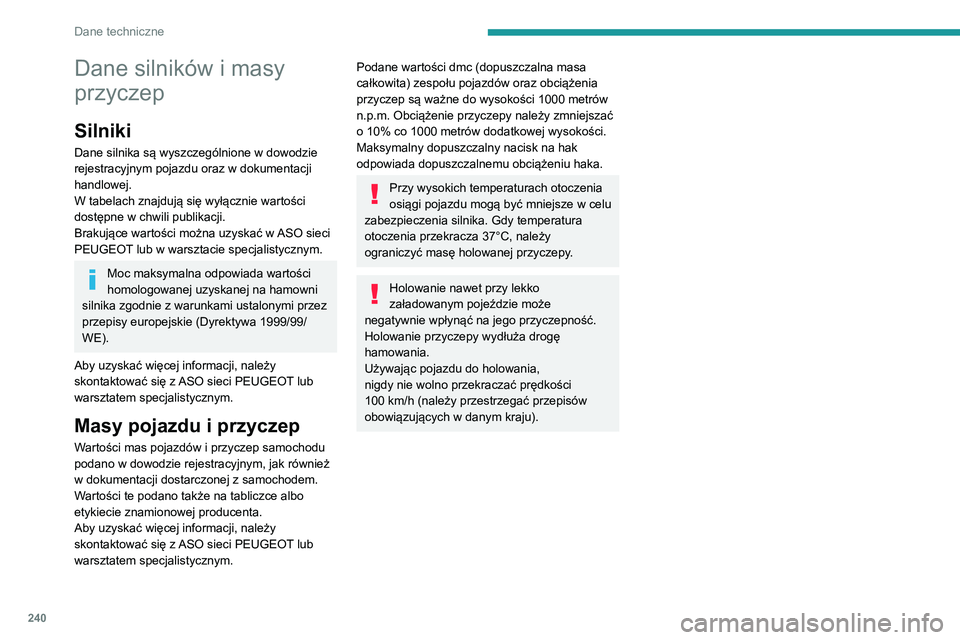

Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.
W tabelach znajdują się wyłącznie wartości
dostępne w chwili publikacji.
Brakujące wartości można uzyskać w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z warunkami ustalonymi przez
przepisy europejskie (Dyrektywa 1999/99/
WE).
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Masy pojazdu i przyczep
Wartości mas pojazdów i przyczep samochodu
podano w dowodzie rejestracyjnym, jak również
w dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000 metrów
n.p.m. Obciążenie przyczepy należy zmniejszać
o 10% co 1000 metrów dodatkowej wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37°C, należy
ograniczyć masę holowanej przyczepy.
Holowanie nawet przy lekko
załadowanym pojeździe może
negatywnie wpłynąć na jego przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100 km/h (należy przestrzegać przepisów obowiązujących w danym kraju).
Silniki i masy przyczep – silniki Diesla EURO 4/5
* Zwiększona ładowność.

241
Dane techniczne

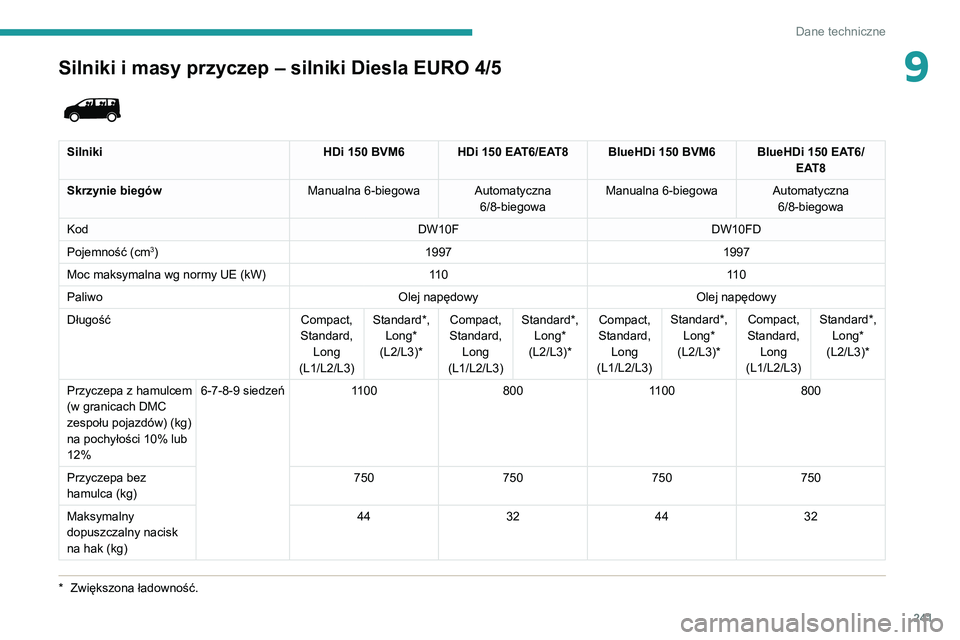

9Silniki i masy przyczep – silniki Diesla EURO 4/5
* Zwiększona ładowność.


Silniki HDi 150 BVM6HDi 150 EAT6/EAT8 BlueHDi 150 BVM6BlueHDi 150 EAT6/
EAT8
Skrzynie biegów Manualna 6-biegowaAutomatyczna
6/8-biegowa Manualna 6-biegowa
Automatyczna
6/8-biegowa
Kod DW10FDW10FD
Pojemność (cm
3) 1997 1997
Moc maksymalna wg normy UE (kW) 11 011 0
Paliwo Olej napędowyOlej napędowy
Długość Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)*
Przyczepa z hamulcem
(w granicach DMC
zespołu pojazdów) (kg)
na pochyłości 10% lub
12% 6-7-8-9 siedzeń
1100 8001100 800
Przyczepa bez
hamulca (kg) 750
750750750
Maksymalny
dopuszczalny nacisk
na hak (kg) 44
324432

242
Dane techniczne

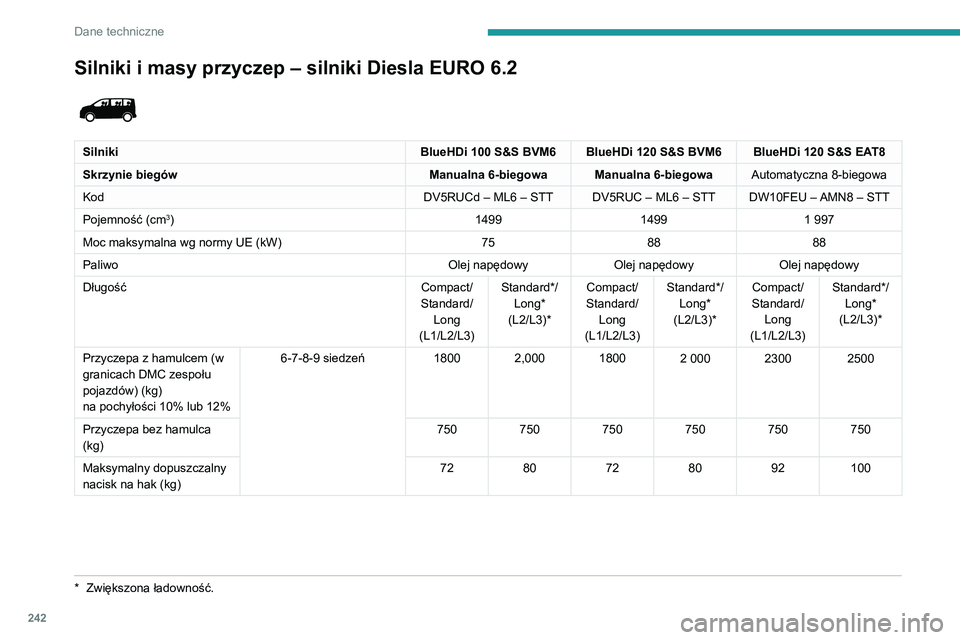

Silniki i masy przyczep – silniki Diesla EURO 6.2

SilnikiBlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Skrzynie biegów Manualna 6-biegowaManualna 6-biegowaAutomatyczna 8-biegowa
Kod DV5RUCd – ML6 – STTDV5RUC – ML6 – STTDW10FEU – AMN8 – STT
Pojemność (cm
3) 149914991 997
Moc maksymalna wg normy UE (kW) 758888
Paliwo Olej napędowyOlej napędowyOlej napędowy
Długość Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
18002,000 1800
2 00023002500
Przyczepa bez hamulca
(kg) 750
750750750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 72
80728092100
* Zwiększona ładow ność.

243
Dane techniczne

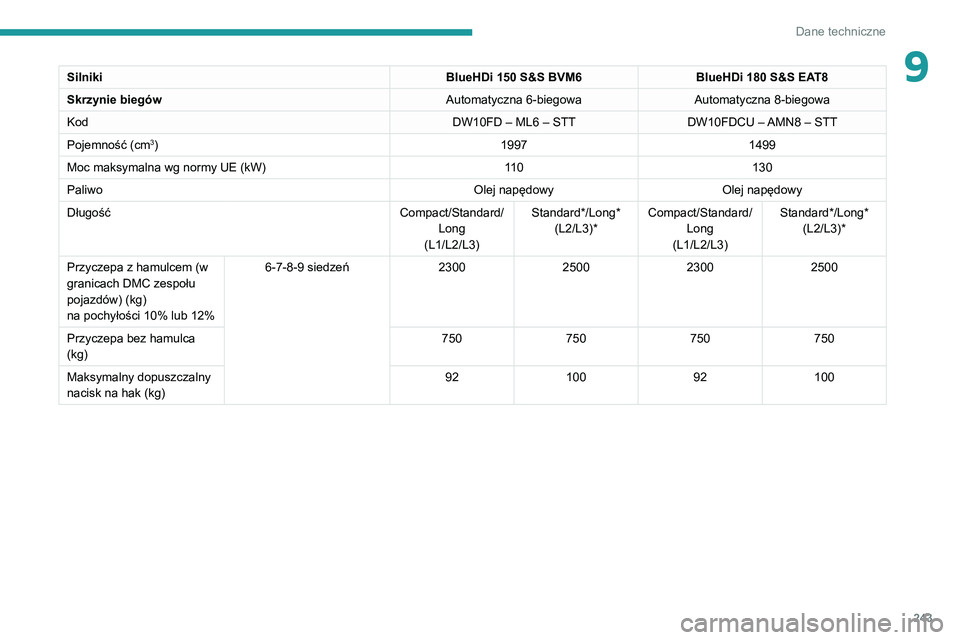

9SilnikiBlueHDi 150 S&S BVM6BlueHDi 180 S&S EAT8
Skrzynie biegów Automatyczna 6-biegowaAutomatyczna 8-biegowa
Kod DW10FD – ML6 – STTDW10FDCU – AMN8 – STT
Pojemność (cm
3) 19971499
Moc maksymalna wg normy UE (kW) 11 0130
Paliwo Olej napędowyOlej napędowy
Długość Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)* Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
2300250023002500
Przyczepa bez hamulca
(kg) 750
750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 92
100 92100

244
Dane techniczne

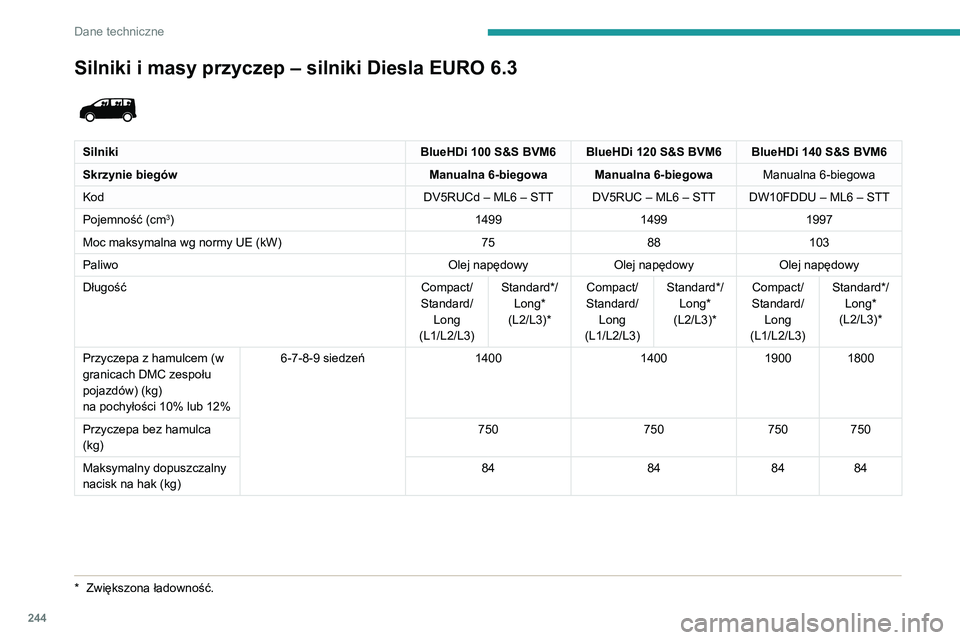

Silniki i masy przyczep – silniki Diesla EURO 6.3

SilnikiBlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6BlueHDi 140 S&S BVM6
Skrzynie biegów Manualna 6-biegowaManualna 6-biegowa Manualna 6-biegowa
Kod DV5RUCd – ML6 – STTDV5RUC – ML6 – STTDW10FDDU – ML6 – STT
Pojemność (cm
3) 149914991997
Moc maksymalna wg normy UE (kW) 7588103
Paliwo Olej napędowyOlej napędowyOlej napędowy
Długość Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
1400140019001800
Przyczepa bez hamulca
(kg) 750
750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 84
848484
* Zwiększona ładow ność.

245
Dane techniczne
9SilnikiBlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Skrzynie biegów Automatyczna 8-biegowaAutomatyczna 8-biegowa
Kod DW10FDDU – AMN8 – STTDW10FDCU – AMN8 – STT
Pojemność (cm
3) 19971499
Moc maksymalna wg normy UE (kW) 103130
Paliwo Olej napędowyOlej napędowy
Długość Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)* Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
1900180019001800
Przyczepa bez hamulca
(kg) 750
750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 84
848484

246
Dane techniczne

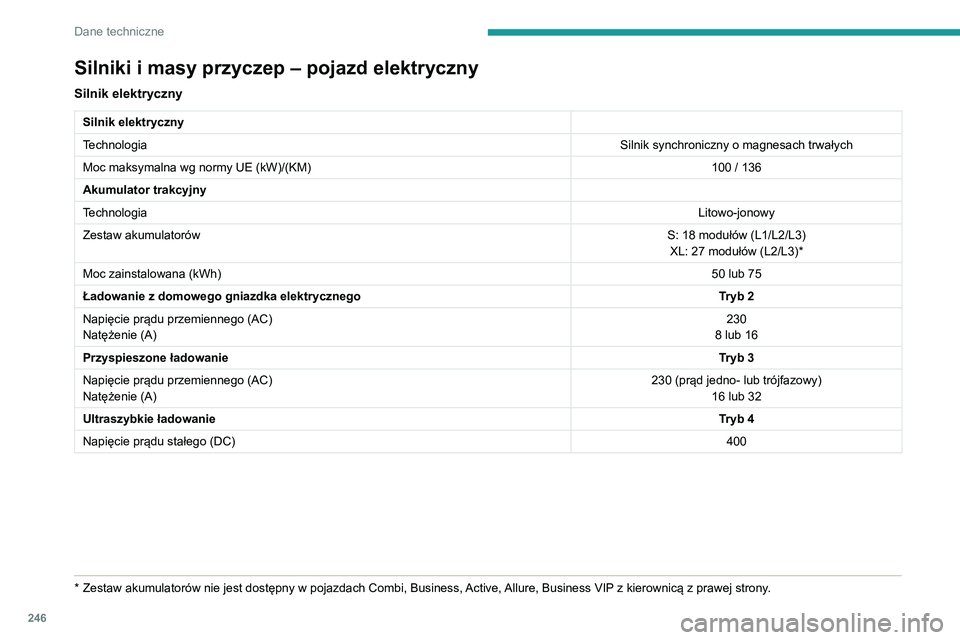

Silniki i masy przyczep – pojazd elektryczny
Silnik elektryczny
Silnik elektryczny
Technologia Silnik synchroniczny o magnesach trwałych
Moc maksymalna wg normy UE (kW)/(KM) 100 / 136
Akumulator trakcyjny
Technologia Litowo-jonowy
Zestaw akumulatorów S: 18 modułów (L1/L2/L3)
XL: 27 modułów (L2/L3) *
Moc zainstalowana (kWh) 50 lub 75
Ładowanie z domowego gniazdka elektrycznego Tryb 2
Napięcie prądu przemiennego (AC)
Natężenie (A) 230
8 lub 16
Przyspieszone ładowanie Tryb 3
Napięcie prądu przemiennego (AC)
Natężenie (A) 230 (prąd jedno- lub trójfazowy)
16 lub 32
Ultraszybkie ładowanie Tryb 4
Napięcie prądu stałego (DC) 400
* Zestaw akumulatorów nie jest dostępny w pojazdach Combi, Business, Active, Allure, Business VIP z kierownicą z prawej strony.

247
Dane techniczne

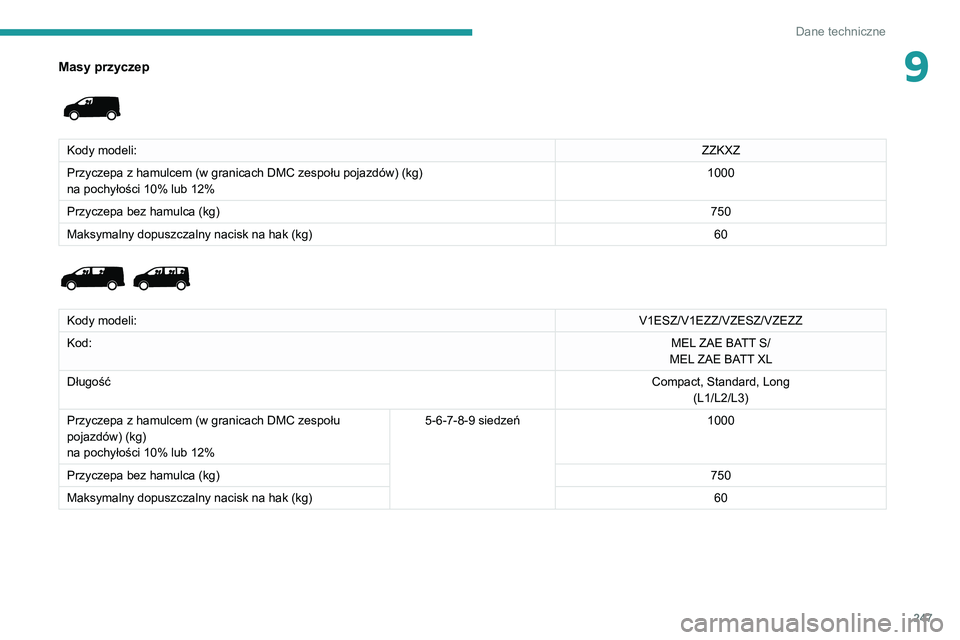

9Masy przyczep

Kody modeli:ZZKXZ
Przyczepa z hamulcem (w granicach DMC zespołu pojazdów) (kg)
na pochyłości 10% lub 12% 1000
Przyczepa bez hamulca (kg) 750
Maksymalny dopuszczalny nacisk na hak (kg) 60


Kody modeli:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kod: MEL ZAE BATT S/
MEL ZAE BATT XL
Długość Compact, Standard, Long
(L1/L2/L3)
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 5-6-7-8-9 siedzeń
1000
Przyczepa bez hamulca (kg) 750
Maksymalny dopuszczalny nacisk na hak (kg) 60

248
Dane techniczne

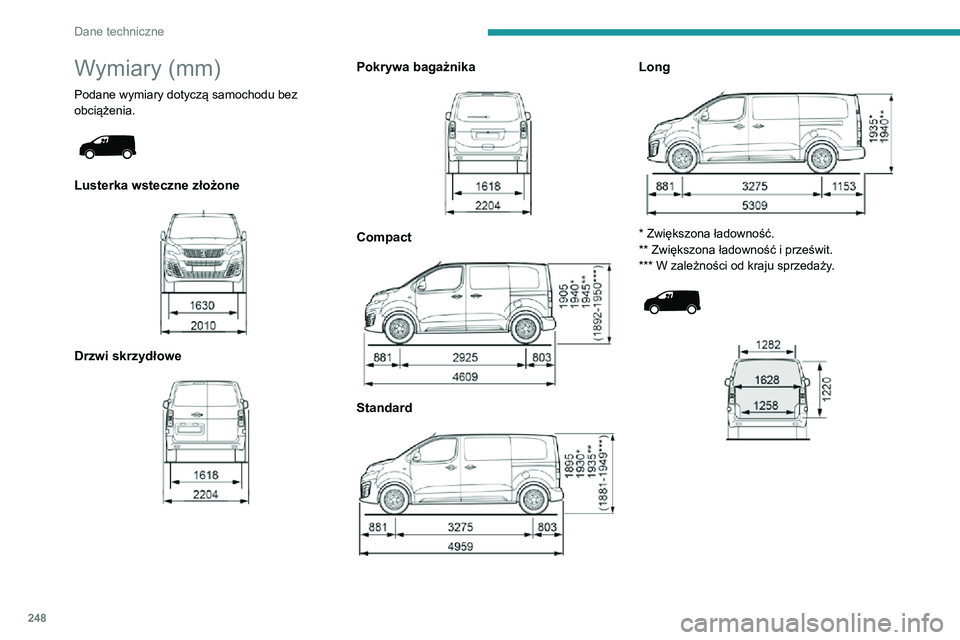

Wymiary (mm)
Podane wymiary dotyczą samochodu bez
obciążenia.


Lusterka wsteczne złożone

Drzwi skrzydłowe

Pokrywa bagażnika

Compact

Standard

Long

* Zwiększona ładowność.
** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.
