PEUGEOT EXPERT 2021 Manuale duso (in Italian)

11 9

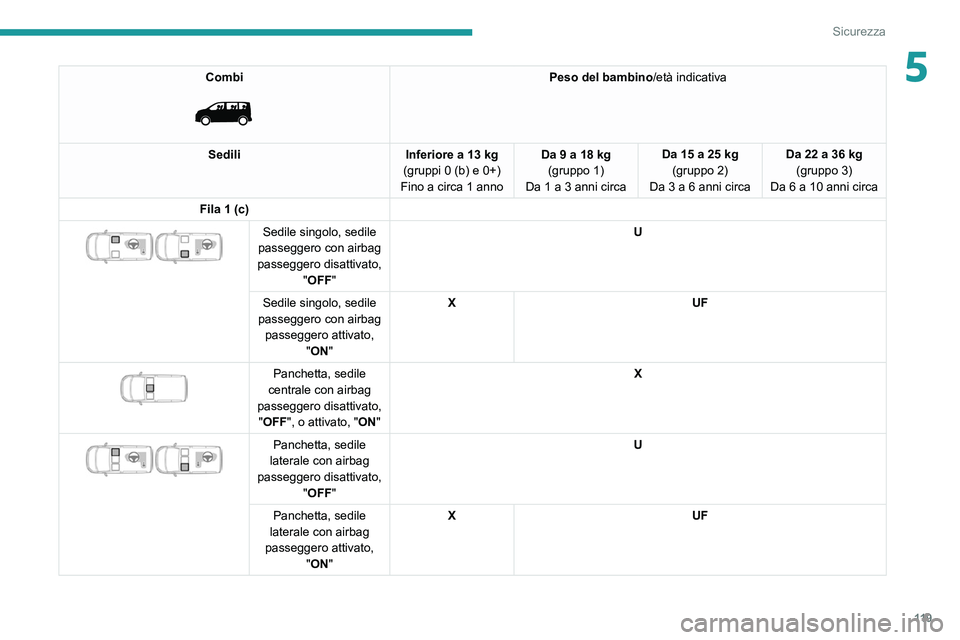

Sicurezza
5Combi

Peso del bambino/età indicativa
Sedili Inferiore a 13 kg
(gruppi 0 (b) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25
kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36
kg
(gruppo 3)
Da 6 a 10 anni circa
Fila 1 (c)


Sedile singolo, sedile
passeggero con airbag
passeggero disattivato, "OFF" U
Sedile singolo, sedile
passeggero con airbag passeggero attivato, "ON" X
UF


Panchetta, sedile
centrale con airbag
passeggero disattivato, "OFF ", o attivato, " ON" X


Panchetta, sedile
laterale con airbag
passeggero disattivato, "OFF" U
Panchetta, sedile
laterale con airbag
passeggero attivato, "ON" X
UF

120

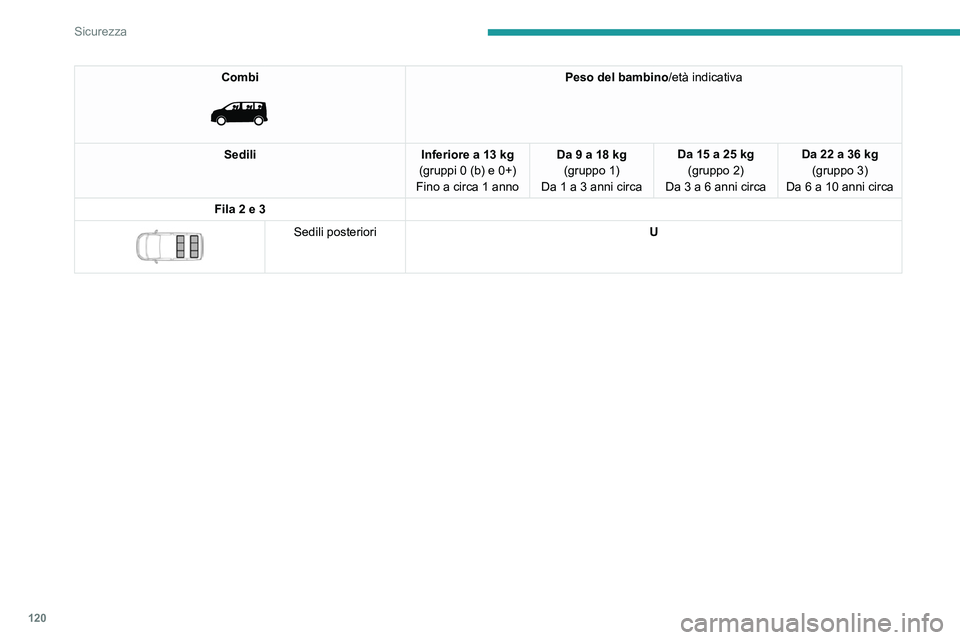

Sicurezza
Combi

Peso del bambino/età indicativa
Sedili Inferiore a 13 kg
(gruppi 0 (b) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25
kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36
kg
(gruppo 3)
Da 6 a 10 anni circa
Fila 2 e 3


Sedili posteriori U

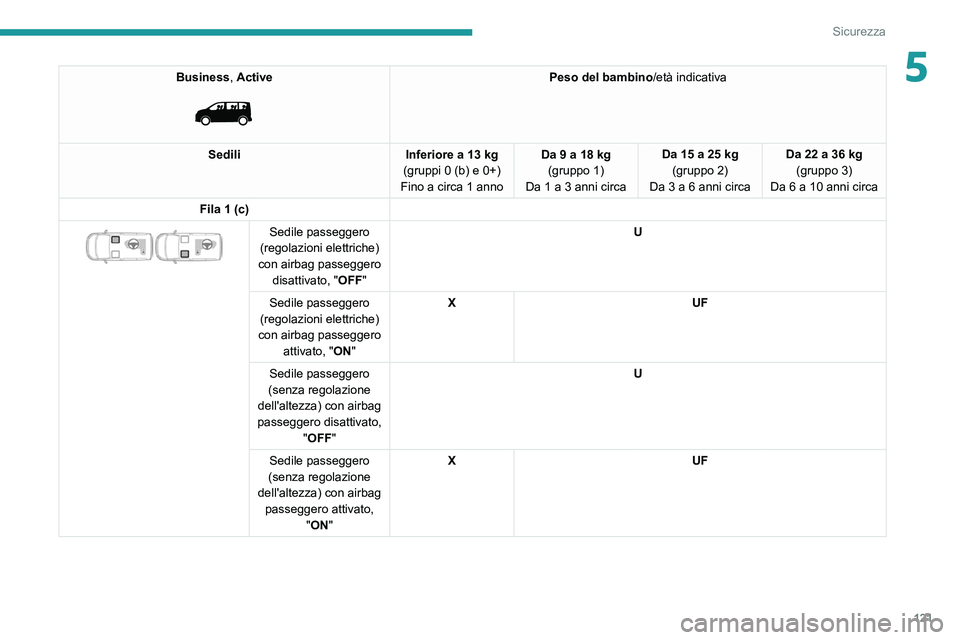

121
Sicurezza
5Business, Active

Peso del bambino/età indicativa
Sedili Inferiore a 13 kg
(gruppi 0 (b) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25
kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36
kg
(gruppo 3)
Da 6 a 10 anni circa
Fila 1 (c)


Sedile passeggero
(regolazioni elettriche)
con airbag passeggero disattivato, "OFF" U
Sedile passeggero
(regolazioni elettriche)
con airbag passeggero attivato, "ON" X
UF
Sedile passeggero
(senza regolazione
dell'altezza) con airbag
passeggero disattivato, "OFF" U
Sedile passeggero
(senza regolazione
dell'altezza) con airbag passeggero attivato, "ON" X
UF

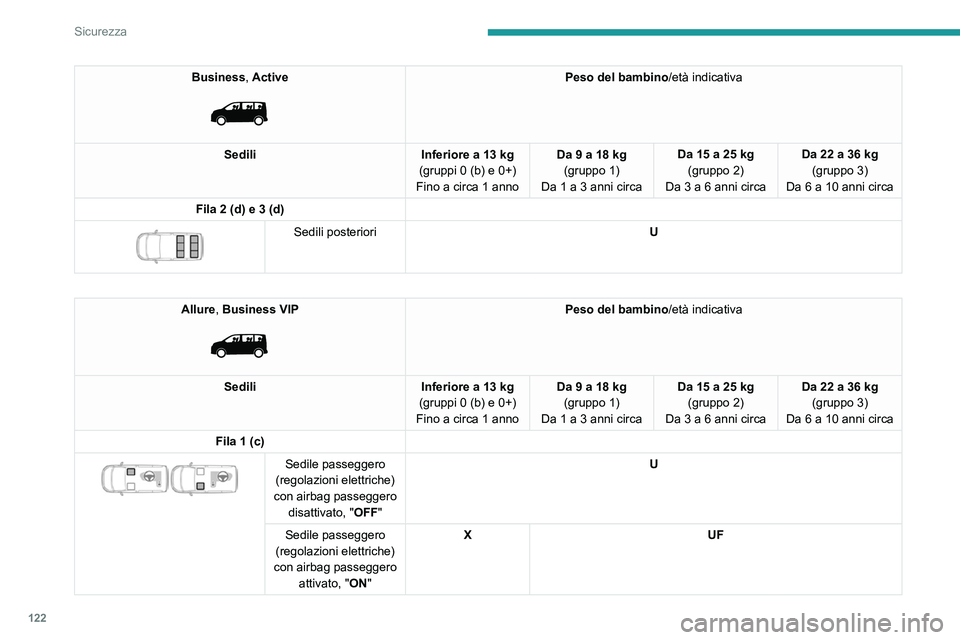

122
Sicurezza
Business, Active

Peso del bambino/età indicativa
Sedili Inferiore a 13 kg
(gruppi 0 (b) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25
kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36
kg
(gruppo 3)
Da 6 a 10 anni circa
Fila 2 (d) e 3 (d)


Sedili posteriori U
Allure, Business VIP

Peso del bambino/età indicativa
Sedili Inferiore a 13 kg
(gruppi 0 (b) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25
kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36
kg
(gruppo 3)
Da 6 a 10 anni circa
Fila 1 (c)


Sedile passeggero
(regolazioni elettriche)
con airbag passeggero disattivato, "OFF" U
Sedile passeggero
(regolazioni elettriche)
con airbag passeggero attivato, "ON" X
UF

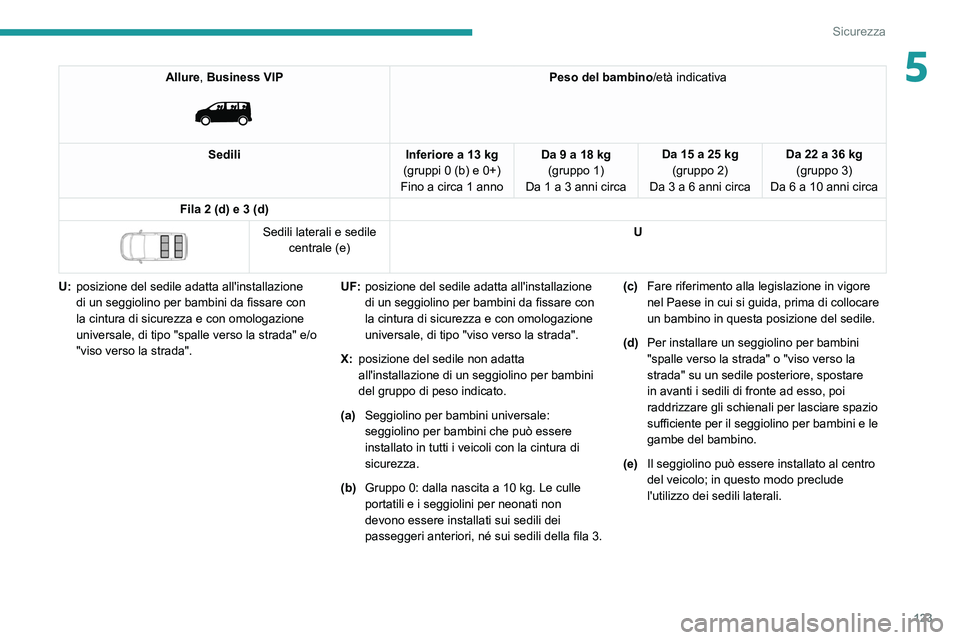

123
Sicurezza
5Allure, Business VIP

Peso del bambino/età indicativa
Sedili Inferiore a 13 kg
(gruppi 0 (b) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25
kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36
kg
(gruppo 3)
Da 6 a 10 anni circa
Fila 2 (d) e 3 (d)


Sedili laterali e sedile centrale (e) U
U: posizione del sedile adatta all'installazione
di un seggiolino per bambini da fissare con
la cintura di sicurezza e con omologazione
universale, di tipo "spalle verso la strada" e/o
"viso verso la strada". UF:
posizione del sedile adatta all'installazione
di un seggiolino per bambini da fissare con
la cintura di sicurezza e con omologazione
universale, di tipo "viso verso la strada".
X: posizione del sedile non adatta
all'installazione di un seggiolino per bambini
del gruppo di peso indicato.
(a) Seggiolino per bambini universale:
seggiolino per bambini che può essere
installato in tutti i veicoli con la cintura di
sicurezza.
(b) Gruppo 0: dalla nascita a 10 kg. Le culle
portatili e i seggiolini per neonati non
devono essere installati sui sedili dei
passeggeri anteriori, né sui sedili della fila 3. (c)
Fare riferimento alla legislazione in vigore
nel Paese in cui si guida, prima di collocare
un bambino in questa posizione del sedile.
(d) Per installare un seggiolino per bambini
"spalle verso la strada" o "viso verso la
strada" su un sedile posteriore, spostare
in avanti i sedili di fronte ad esso, poi
raddrizzare gli schienali per lasciare spazio
sufficiente per il seggiolino per bambini e le
gambe del bambino.
(e) Il seggiolino può essere installato al centro
del veicolo; in questo modo preclude
l'utilizzo dei sedili laterali.

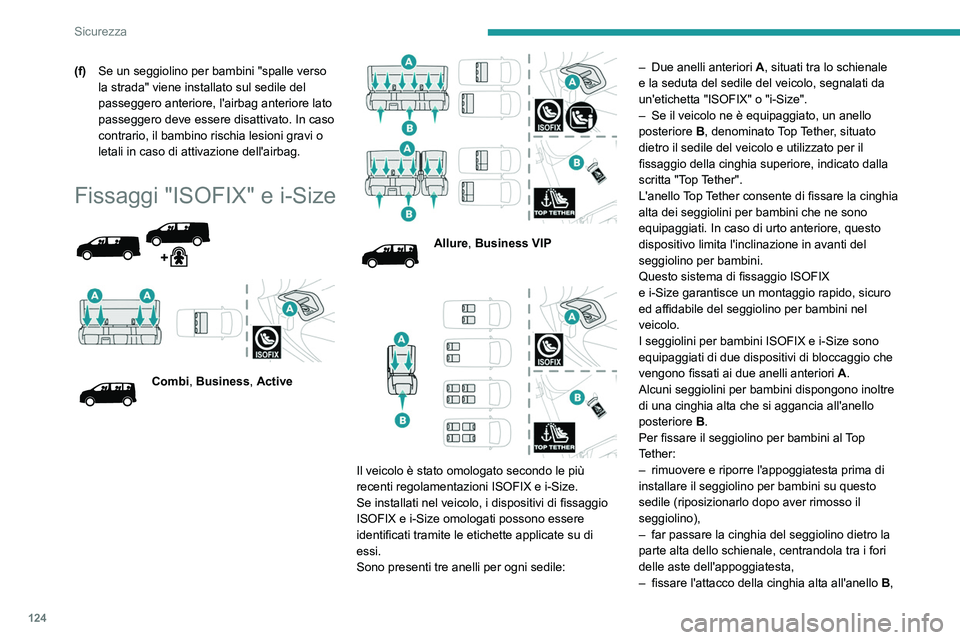

124
Sicurezza
(f)Se un seggiolino per bambini "spalle verso
la strada" viene installato sul sedile del
passeggero anteriore, l'airbag anteriore lato
passeggero deve essere disattivato. In caso
contrario, il bambino rischia lesioni gravi o
letali in caso di attivazione dell'airbag.
Fissaggi "ISOFIX" e i-Size



Combi, Business, Active


Allure, Business VIP


Il veicolo è stato omologato secondo le più
recenti regolamentazioni ISOFIX e i-Size.
Se installati nel veicolo, i dispositivi di fissaggio
ISOFIX e i-Size omologati possono essere
identificati tramite le etichette applicate su di
essi.
Sono presenti tre anelli per ogni sedile: –

Due anelli anteriori
A
, situati tra lo schienale
e la seduta del sedile del veicolo, segnalati da
un'etichetta "ISOFIX" o "i-Size".
–
Se il veicolo ne è equipaggiato, un anello
posteriore B
, denominato Top Tether, situato
dietro il sedile del veicolo e utilizzato per il
fissaggio della cinghia superiore, indicato dalla
scritta "Top Tether".
L'anello Top Tether consente di fissare la cinghia
alta dei seggiolini per bambini che ne sono
equipaggiati. In caso di urto anteriore, questo
dispositivo limita l'inclinazione in avanti del
seggiolino per bambini.
Questo sistema di fissaggio ISOFIX
e i-Size garantisce un montaggio rapido, sicuro
ed affidabile del seggiolino per bambini nel
veicolo.
I seggiolini per bambini ISOFIX e i-Size sono
equipaggiati di due dispositivi di bloccaggio che
vengono fissati ai due anelli anteriori A.
Alcuni seggiolini per bambini dispongono inoltre
di una cinghia alta che si aggancia all'anello
posteriore B.
Per fissare il seggiolino per bambini al Top
Tether:
– rimuovere e riporre l'appoggiatesta prima di
installare il seggiolino per bambini su questo
sedile (riposizionarlo dopo aver rimosso il
seggiolino),
–

far passare la cinghia del seggiolino dietro la
parte alta dello schienale, centrandola tra i fori
delle aste dell'appoggiatesta,
–


fissare l'attacco della cinghia alta all'anello B

,

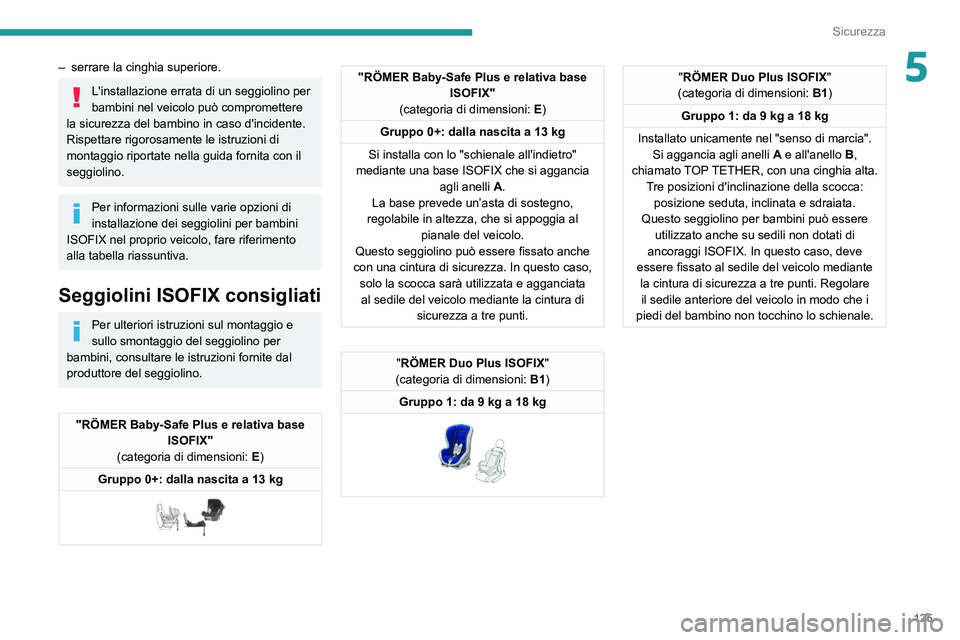

125
Sicurezza
5– serrare la cinghia superiore.
L'installazione errata di un seggiolino per
bambini nel veicolo può compromettere
la sicurezza del bambino in caso d'incidente.
Rispettare rigorosamente le istruzioni di
montaggio riportate nella guida fornita con il
seggiolino.
Per informazioni sulle varie opzioni di
installazione dei seggiolini per bambini
ISOFIX nel proprio veicolo, fare riferimento
alla tabella riassuntiva.
Seggiolini ISOFIX consigliati
Per ulteriori istruzioni sul montaggio e
sullo smontaggio del seggiolino per
bambini, consultare le istruzioni fornite dal
produttore del seggiolino.
"RÖMER Baby-Safe Plus e relativa base ISOFIX"
(categoria di dimensioni: E)
Gruppo 0+: dalla nascita a 13 kg


"RÖMER Baby-Safe Plus e relativa base ISOFIX"
(categoria di dimensioni: E)
Gruppo 0+: dalla nascita a 13 kg
Si installa con lo "schienale all'indietro"
mediante una base ISOFIX che si aggancia agli anelli

A
.
La base prevede un’asta di sostegno,
regolabile in altezza, che si appoggia al pianale del veicolo.
Questo seggiolino può essere fissato anche
con una cintura di sicurezza. In questo caso, solo la scocca sarà utilizzata e agganciata al sedile del veicolo mediante la cintura di sicurezza a tre punti.
"RÖMER Duo Plus ISOFIX "
(categoria di dimensioni: B1)
Gruppo 1: da 9 kg a 18 kg


"RÖMER Duo Plus ISOFIX "
(categoria di dimensioni: B1)
Gruppo 1: da 9 kg a 18 kg
Installato unicamente nel "senso di marcia". Si aggancia agli anelli

A
e all'anello
B
,
chiamato TOP TETHER, con una cinghia alta. Tre posizioni d'inclinazione della scocca: posizione seduta, inclinata e sdraiata.
Questo seggiolino per bambini può essere utilizzato anche su sedili non dotati di
ancoraggi ISOFIX. In questo caso, deve
essere fissato al sedile del veicolo mediante la cintura di sicurezza a tre punti. Regolare il sedile anteriore del veicolo in modo che i
piedi del bambino non tocchino lo schienale.

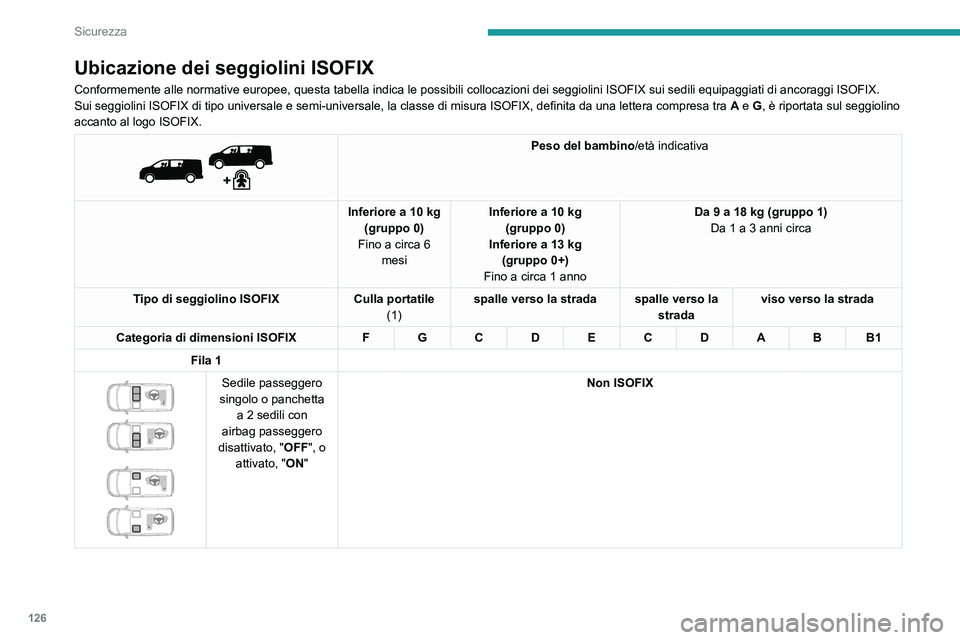

126
Sicurezza
Ubicazione dei seggiolini ISOFIX
Conformemente alle normative europee, questa tabella indica le possibili\
collocazioni dei seggiolini ISOFIX sui sedili equipaggiati di ancoraggi\
ISOFIX.
Sui seggiolini ISOFIX di tipo universale e semi-universale, la classe di misura ISOFIX, definita da una lettera compresa tra A e G, è riportata sul seggiolino
accanto al logo ISOFIX.


Peso del bambino /età indicativa
Inferiore a 10 kg (gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18 kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino ISOFIX Culla portatile
(1) spalle verso la strada spalle verso la
stradaviso verso la strada
Categoria di dimensioni ISOFIX F G C D E C D A B B1
Fila 1




Sedile passeggero
singolo o panchetta a 2 sedili con
airbag passeggero
disattivato, "OFF", o attivato, "ON" Non ISOFIX

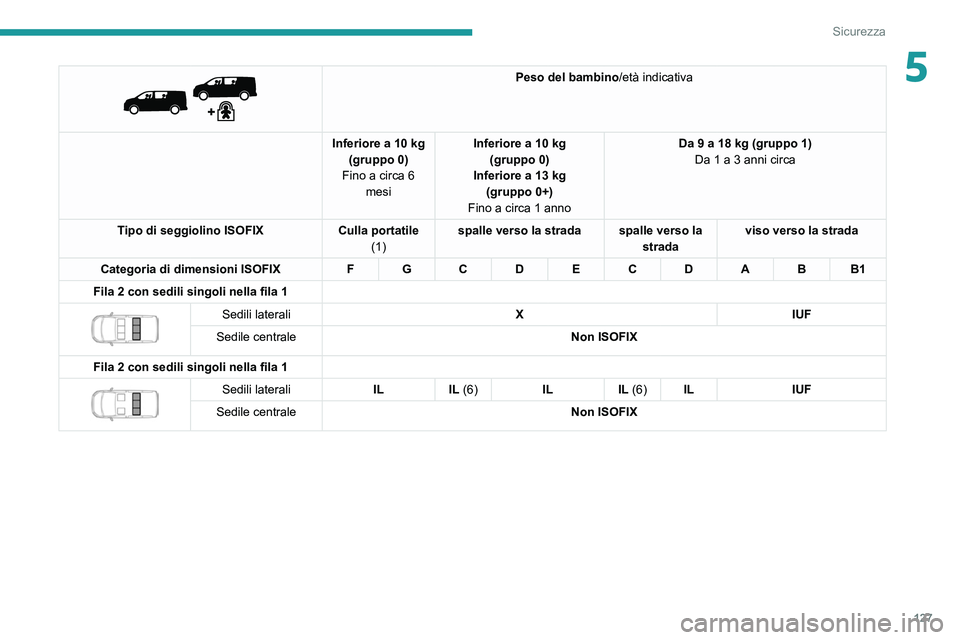

127
Sicurezza
5

Peso del bambino/età indicativa
Inferiore a 10 kg (gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18 kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino ISOFIX Culla portatile
(1) spalle verso la strada spalle verso la
stradaviso verso la strada
Categoria di dimensioni ISOFIX F G C D E C D A B B1
Fila 2 con sedili singoli nella fila 1


Sedili laterali XIUF
Sedile centrale Non ISOFIX
Fila 2 con sedili singoli nella fila 1


Sedili laterali ILIL (6) ILIL (6)IL IUF
Sedile centrale Non ISOFIX

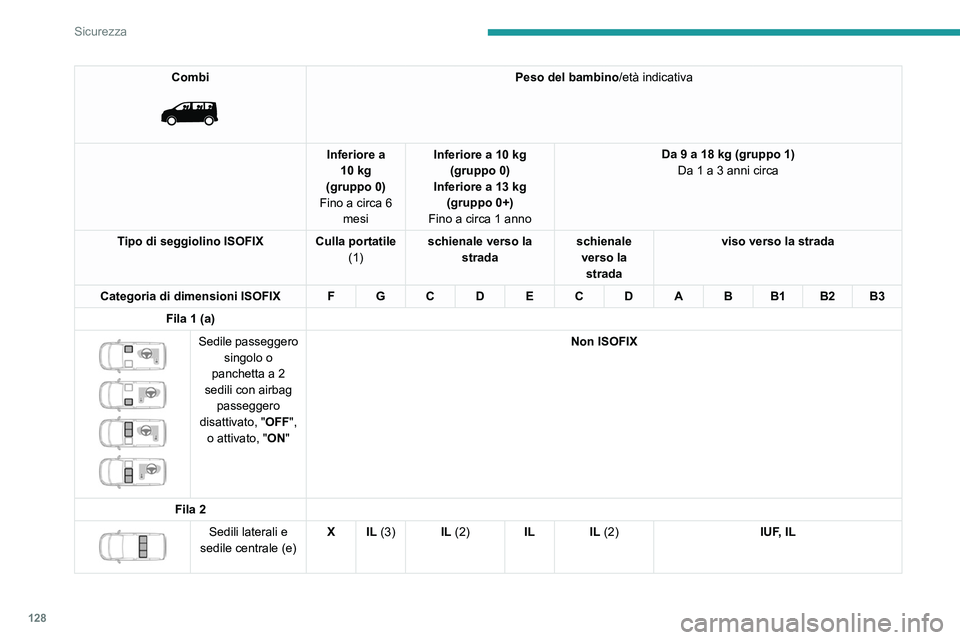

128
Sicurezza
Combi

Peso del bambino/età indicativa
Inferiore a 10 kg
(gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18 kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino ISOFIX Culla portatile
(1) schienale verso la
strada schienale
verso la strada viso verso la strada
Categoria di dimensioni ISOFIX F G C D E C D A B B1 B2 B3 Fila 1 (a)


Sedile passeggero singolo o
panchetta a 2
sedili con airbag passeggero
disattivato, "OFF", o attivato, "ON" Non ISOFIX
Fila 2


Sedili laterali e
sedile centrale (e) X IL (3)
IL (2)IL IL (2) IUF, IL
