19
Instruments de bord

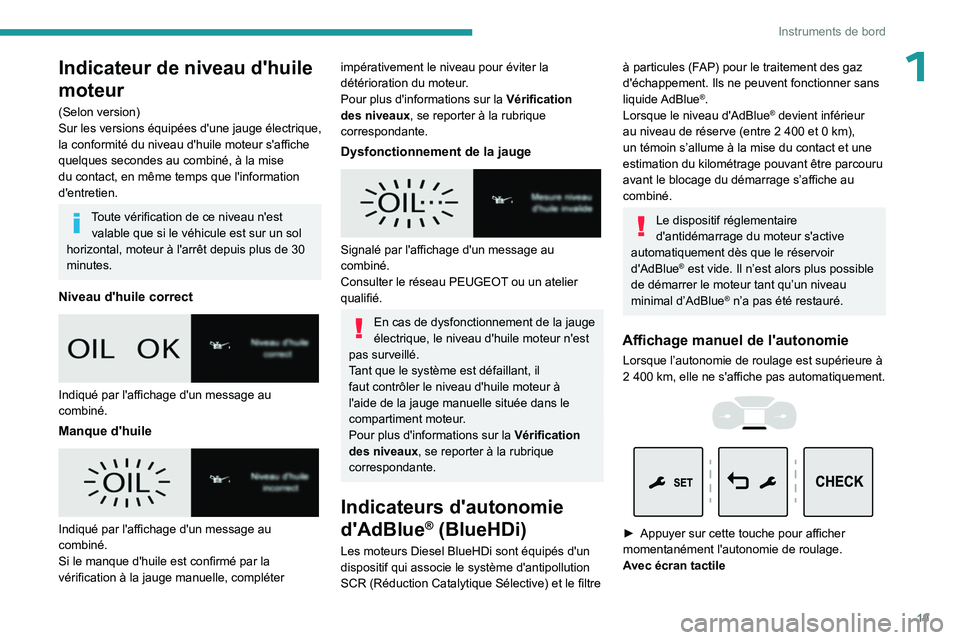

1Indicateur de niveau d'huile
moteur
(Selon version)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise
du contact, en même temps que l'information
d'entretien.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de 30
minutes.
Niveau d'huile correct

Indiqué par l'affichage d'un message au
combiné.
Manque d'huile

Indiqué par l'affichage d'un message au
combiné.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge

Signalé par l'affichage d'un message au
combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
pas surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.




► Appuyer sur cette touche pour afficher
momentanément l'autonomie de roulage.
A
vec écran tactile

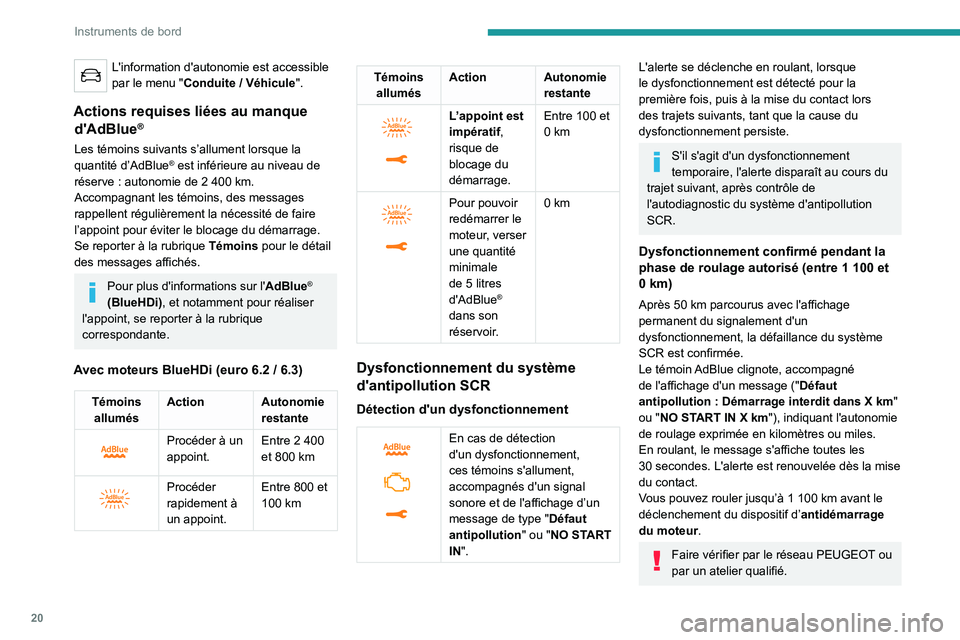

20
Instruments de bord
L'information d'autonomie est accessible
par le menu "Conduite
/ Véhicule".
Actions requises liées au manque
d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve

: autonomie de 2 400 km.
Accompagnant les témoins, des messages
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Avec moteurs BlueHDi (euro 6.2 / 6.3)
Témoins allumés Action Autonomie
restante


Procéder à un
appoint.Entre 2
400
et 800 km


Procéder
rapidement à
un appoint.Entre 800 et
100
km
Témoins
allumés Action Autonomie
restante


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution
" ou "NO START
IN".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné
de l'affichage d'un message (" Défaut
antipollution
: Démarrage interdit dans X km"
ou "NO START IN X km"), indiquant l'autonomie
de roulage exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.

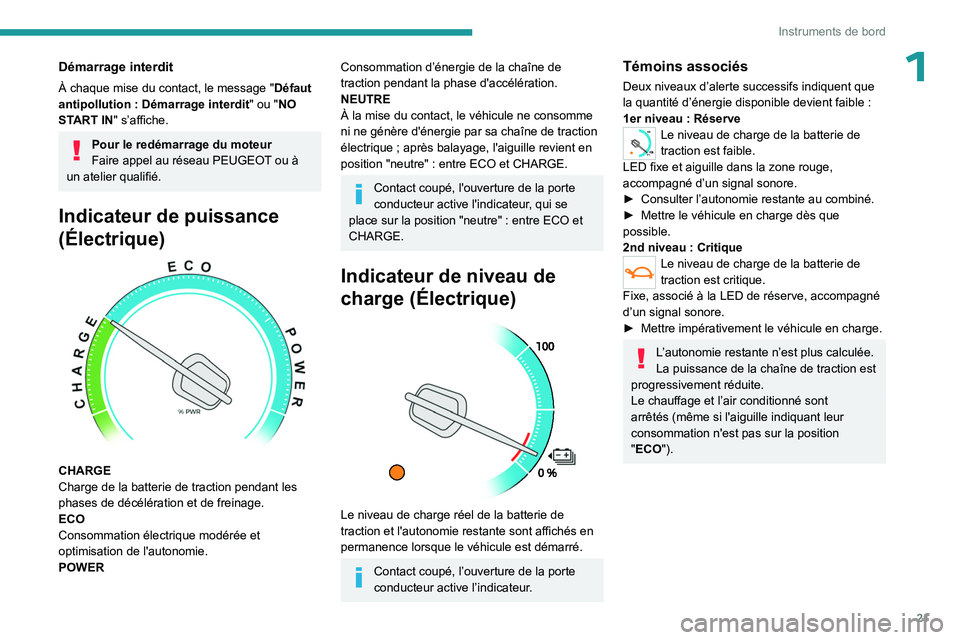

21
Instruments de bord
1Démarrage interdit
À chaque mise du contact, le message "Défaut
antipollution : Démarrage interdit " ou "NO
START IN" s’affiche.
Pour le redémarrage du moteur
Faire appel au réseau PEUGEOT ou à
un atelier qualifié.
Indicateur de puissance
(Électrique)


CHARGE
Charge de la batterie de traction pendant les
phases de décélération et de freinage.
ECO
Consommation électrique modérée et
optimisation de l'autonomie.
POWER
Consommation d’énergie de la chaîne de
traction pendant la phase d'accélération.
NEUTRE
À la mise du contact, le véhicule ne consomme
ni ne génère d'énergie par sa chaîne de traction
électrique
; après balayage, l'aiguille revient en
position "neutre"
: entre ECO et CHARGE.
Contact coupé, l'ouverture de la porte
conducteur active l'indicateur, qui se
place sur la position "neutre"
: entre ECO et
CHARGE.
Indicateur de niveau de
charge (Électrique)


Le niveau de charge réel de la batterie de
traction et l'autonomie restante sont affichés en
permanence lorsque le véhicule est démarré.
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur.
Témoins associés
Deux niveaux d’alerte successifs indiquent que
la quantité d’énergie disponible devient faible :
1er niveau
: Réserve
0 %
100
Le niveau de charge de la batterie de
traction est faible.
LED fixe et aiguille dans la zone rouge,
accompagné d’un signal sonore.
►

Consulter l’autonomie restante au combiné.
►


Mettre le véhicule en charge dès que
possible.
2nd niveau

: Critique
Le niveau de charge de la batterie de
traction est critique.
Fixe, associé à la LED de réserve, accompagné
d’un signal sonore.
►

Mettre impérativement le véhicule en charge.
L’autonomie restante n’est plus calculée.
La puissance de la chaîne de traction est
progressivement réduite.
Le chauffage et l’air conditionné sont
arrêtés (même si l'aiguille indiquant leur
consommation n'est pas sur la position
"ECO").

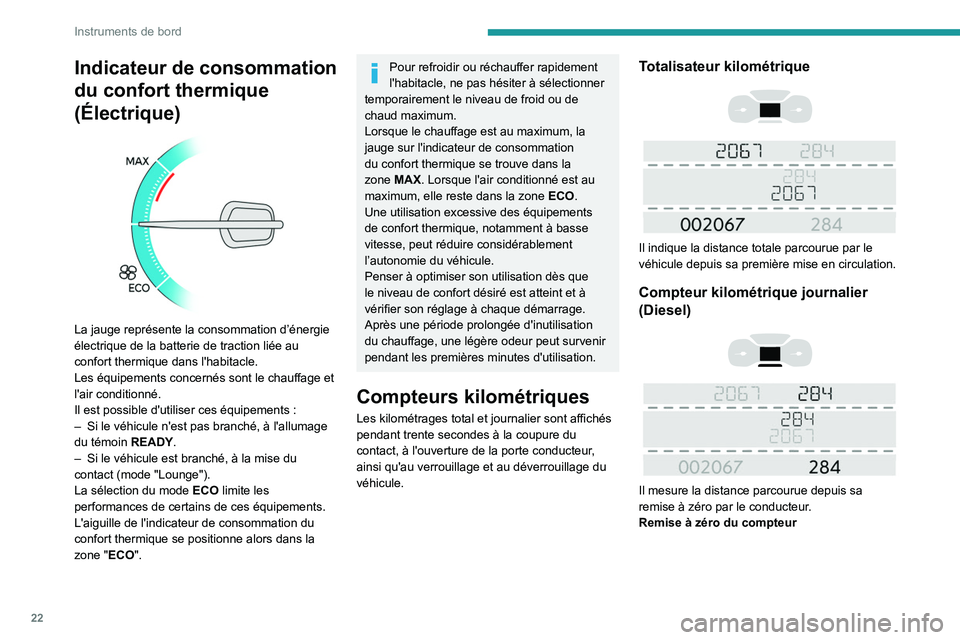

22
Instruments de bord
Indicateur de consommation
du confort thermique
(Électrique)


La jauge représente la consommation d’énergie
électrique de la batterie de traction liée au
confort thermique dans l'habitacle.
Les équipements concernés sont le chauffage et
l'air conditionné.
Il est possible d'utiliser ces équipements
:
–

Si le véhicule n'est pas branché, à l'allumage
du témoin

READY.
–

Si le véhicule est branché, à la mise du
contact (mode "Lounge").
La sélection du mode ECO

limite les
performances de certains de ces équipements.
L'aiguille de l'indicateur de consommation du
confort thermique se positionne alors dans la
zone "ECO".
Pour refroidir ou réchauffer rapidement
l'habitacle, ne pas hésiter à sélectionner
temporairement le niveau de froid ou de
chaud maximum.
Lorsque le chauffage est au maximum, la
jauge sur l'indicateur de consommation
du confort thermique se trouve dans la
zone MAX. Lorsque l'air conditionné est au
maximum, elle reste dans la zone ECO.
Une utilisation excessive des équipements
de confort thermique, notamment à basse
vitesse, peut réduire considérablement
l’autonomie du véhicule.
Penser à optimiser son utilisation dès que
le niveau de confort désiré est atteint et à
vérifier son réglage à chaque démarrage.
Après une période prolongée d'inutilisation
du chauffage, une légère odeur peut survenir
pendant les premières minutes d'utilisation.
Compteurs kilométriques
Les kilométrages total et journalier sont affichés
pendant trente secondes à la coupure du
contact, à l'ouverture de la porte conducteur,
ainsi qu'au verrouillage et au déverrouillage du
véhicule.
Totalisateur kilométrique



Il indique la distance totale parcourue par le
véhicule depuis sa première mise en circulation.
Compteur kilométrique journalier
(Diesel)




Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.
Remise à zéro du compteur

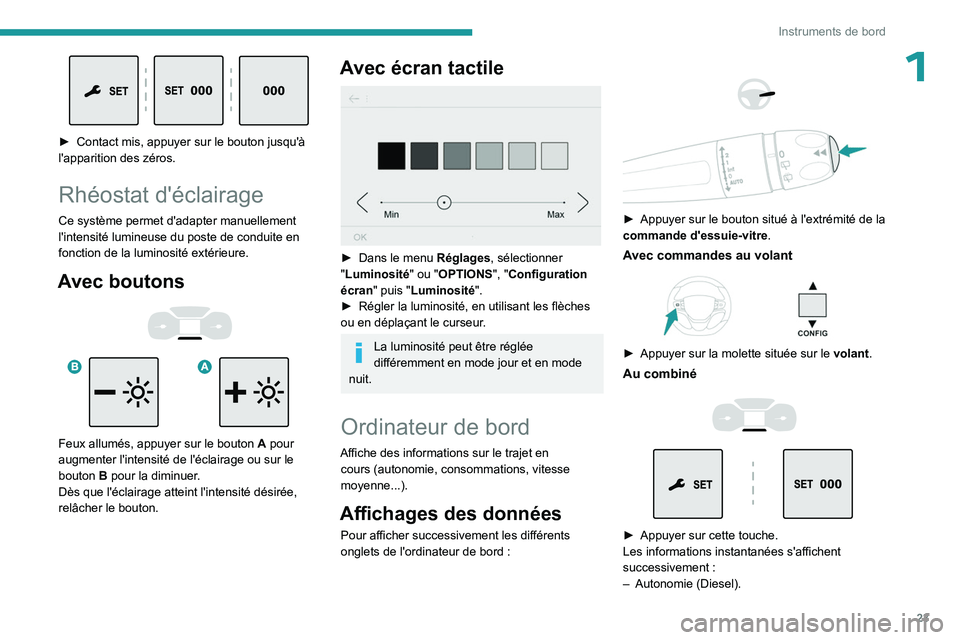

23
Instruments de bord
1

► Contact mis, appuyer sur le bouton jusqu'à
l'apparition des zéros.
Rhéostat d'éclairage
Ce système permet d'adapter manuellement
l'intensité lumineuse du poste de conduite en
fonction de la luminosité extérieure.
Avec boutons



Feux allumés, appuyer sur le bouton A pour
augmenter l'intensité de l'éclairage ou sur le
bouton
B pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâcher le bouton.
Avec écran tactile

► Dans le menu Réglages , sélectionner
"Luminosité " ou "OPTIONS ", "Configuration
écran" puis "Luminosité".
►

Régler la luminosité, en utilisant les flèches
ou en déplaçant le curseur

.
La luminosité peut être réglée
différemment en mode jour et en mode
nuit.
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichages des données
Pour afficher successivement les différents
onglets de l'ordinateur de bord :




► Appuyer sur le bouton situé à l'extrémité de la
commande d'essuie-vitre .
Avec commandes au volant

► Appuyer sur la molette située sur le volant .
Au combiné



► Appuyer sur cette touche.
Les informations instantanées s'affichent
successivement
:
–

Autonomie (Diesel).

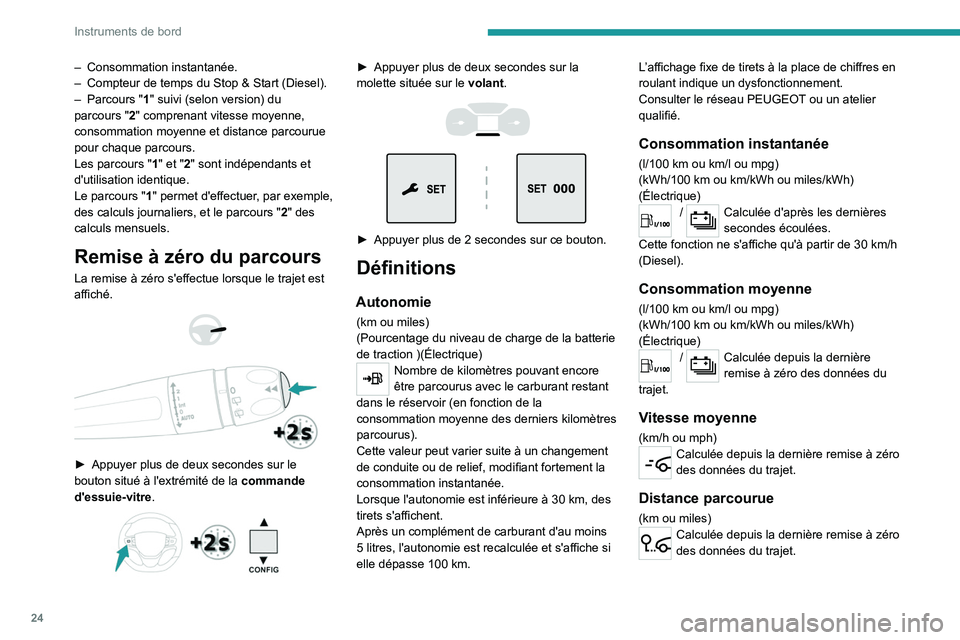

24
Instruments de bord
– Consommation instantanée.
– Compteur de temps du Stop & Start (Diesel).
–

Parcours
"1" suivi (selon version) du
parcours
"2" comprenant vitesse moyenne,
consommation moyenne et distance parcourue
pour chaque parcours.
Les parcours " 1" et "2" sont indépendants et
d'utilisation identique.
Le parcours " 1" permet d'effectuer, par exemple,
des calculs journaliers, et le parcours " 2" des
calculs mensuels.
Remise à zéro du parcours
La remise à zéro s'effectue lorsque le trajet est
affiché.




► Appuyer plus de deux secondes sur le
bouton situé à l'extrémité de la commande
d'essuie-vitre
.


► Appuyer plus de deux secondes sur la
molette située sur le volant
.




► Appuyer plus de 2 secondes sur ce bouton.
Définitions
Autonomie
(km ou miles)
(Pourcentage du niveau de charge de la batterie
de traction
)(Électrique)
Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5

litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km. L’affichage fixe de tirets à la place de chiffres en
roulant indique un dysfonctionnement.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)
(kWh/100 km ou km/kWh ou miles/kWh)
(Électrique)
/ Calculée d'après les dernières
secondes écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h
(Diesel).
Consommation moyenne
(l/100 km ou km/l ou mpg)
(kWh/100 km ou km/kWh ou miles/kWh)
(Électrique)
/ Calculée depuis la dernière
remise à zéro des données du
trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.

25
Instruments de bord
1Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes du système audio et du
téléphone et affichage des informations
associées.
–


Affichage des fonctions d'aides visuelles à la
manœuvre.
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile.
–

Ne pas toucher l'écran tactile avec les mains
mouillées.
–


Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés de chaque côté
de l'écran tactile pour accéder aux menus, puis
appuyer sur les touches matérialisées sur l'écran
tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Menus

Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)
Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".

26
Instruments de bord

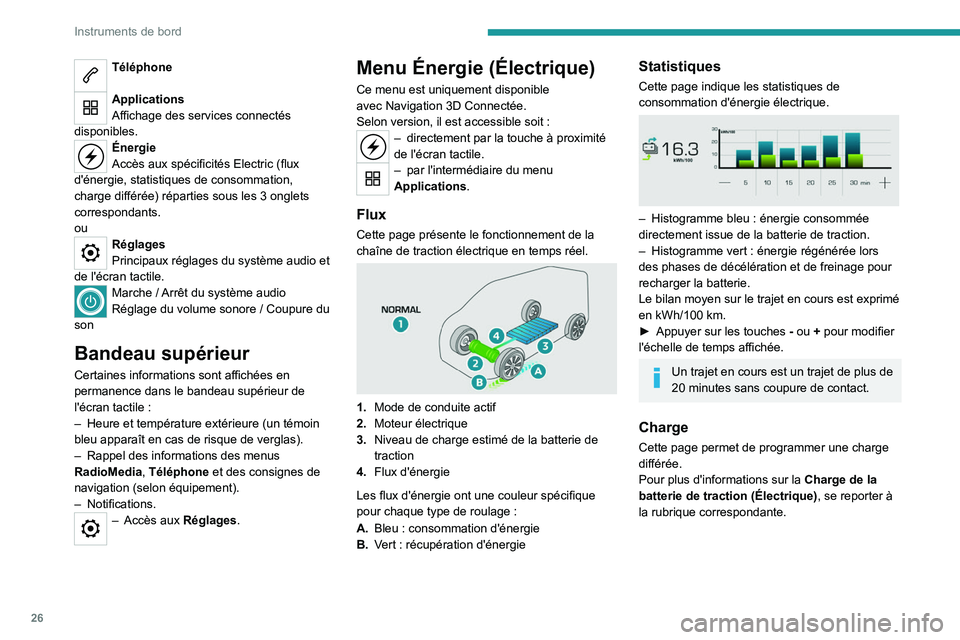

Téléphone
Applications
Affichage des services connectés
disponibles.
Énergie
Accès aux spécificités Electric (flux
d'énergie, statistiques de consommation,
charge différée) réparties sous les 3
onglets
correspondants.
ou
Réglages
Principaux réglages du système audio et
de l'écran tactile.
Marche / Arrêt du système audio
Réglage du volume sonore / Coupure du
son
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile
:
–

Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
–


Rappel des informations des menus
RadioMedia

, Téléphone et des consignes de
navigation (selon équipement).
–

Notifications.
– Accès aux Réglages.
Menu Énergie (Électrique)
Ce menu est uniquement disponible
avec
Navigation 3D Connectée.
Selon version, il est accessible soit
:
– directement par la touche à proximité
de l'écran tactile.
– par l'interm édiaire du menu
Applications .
Flux
Cette page présente le fonctionnement de la
chaîne de traction électrique en temps réel.


1.Mode de conduite actif
2. Moteur électrique
3. Niveau de charge estimé de la batterie de
traction
4. Flux d'énergie
Les flux d'énergie ont une couleur spécifique
pour chaque type de roulage
:
A. Bleu
: consommation d'énergie
B. Vert
: récupération d'énergie
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique.


– Histogramme bleu : énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
Le bilan moyen sur le trajet en cours est exprimé
en kWh/100
km.
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge
Cette page permet de programmer une charge
différée.
Pour plus d'informations sur la Charge de la
batterie de traction (Électrique), se reporter à
la rubrique correspondante.

27
Instruments de bord

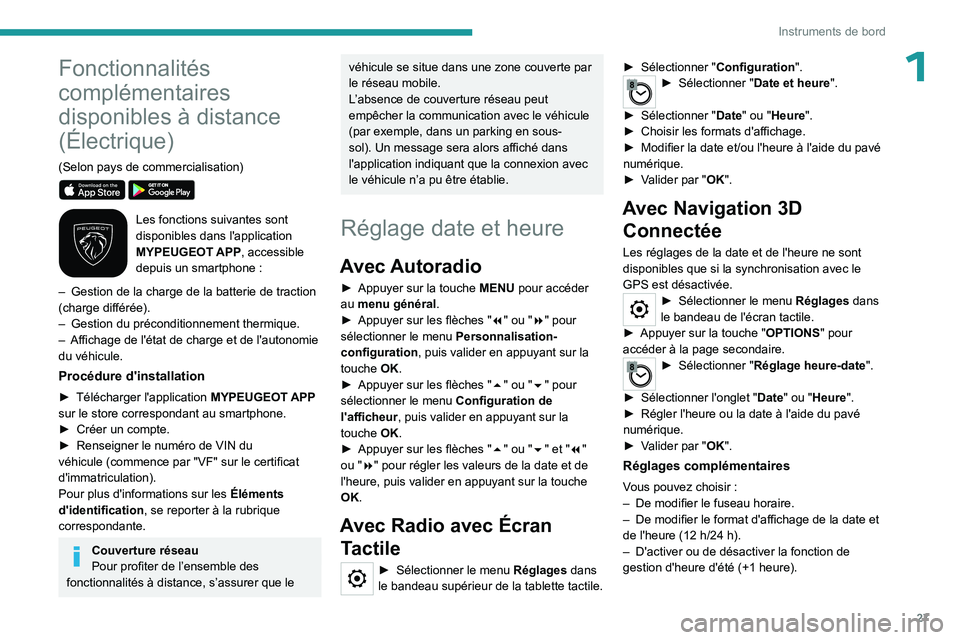

1Fonctionnalités
complémentaires
disponibles à distance
(Électrique)
(Selon pays de commercialisation)

Les fonctions suivantes sont
disponibles dans l'application
MYPEUGEOT APP, accessible
depuis un smartphone :
–

Gestion de la charge de la batterie de traction
(charge différée).
–


Gestion du préconditionnement thermique.
–


Affichage de l'état de charge et de l'autonomie
du véhicule.
Procédure d'installation
► Télécharger l'application MYPEUGEOT APP
sur le store correspondant au smartphone.
►

Créer un compte.
►


Renseigner le numéro de VIN du
véhicule (commence par "VF" sur le certificat
d'immatriculation).
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Couverture réseau
Pour profiter de l’ensemble des
fonctionnalités à distance, s’assurer que le
véhicule se situe dans une zone couverte par
le réseau mobile.
L’absence de couverture réseau peut
empêcher la communication avec le véhicule
(par exemple, dans un parking en sous-
sol). Un message sera alors affiché dans
l'application indiquant que la connexion avec
le véhicule n’a pu être établie.
Réglage date et heure
Avec Autoradio
► Appuyer sur la touche MENU pour accéder
au menu général.
►

Appuyer sur les flèches " 7

" ou "8" pour
sélectionner le menu Personnalisation-
configuration , puis valider en appuyant sur la
touche OK.
►

Appuyer sur les flèches " 5

" ou "6" pour
sélectionner le menu Configuration de
l'afficheur, puis valider en appuyant sur la
touche OK.
►

Appuyer sur les flèches " 5

" ou "6" et "7"
ou "8" pour régler les valeurs de la date et de
l'heure, puis valider en appuyant sur la touche
OK.
Avec Radio avec Écran Tactile
► Sélection ner le menu Réglages dans
le bandeau supérieur de la tablette tactile. ►

Sélectionner "
Configuration ".► Sélectionner "Date et heure".
►

Sélectionner " Date

" ou "Heure".
►

Choisir les formats d'affichage.
►


Modifier la date et/ou l'heure à l'aide du pavé
numérique.
►


V

alider par " OK".
Avec Navigation 3D
Connectée
Les réglages de la date et de l'heure ne sont
disponibles que si la synchronisation avec le
GPS est désactivée.
► Sélection ner le menu Réglages dans
le bandeau de l'écran tactile.
►

Appuyer sur la touche " OPTIONS" pour
accéder à la page secondaire.
► Sélection ner "Réglage heure-date".
►

Sélectionner l'onglet " Date

" ou "Heure".
►

Régler l'heure ou la date à l'aide du pavé
numérique.
►


V

alider par " OK".
Réglages complémentaires
Vous pouvez choisir :
– De modifier le fuseau horaire.
–

De modifier le format d'affichage de la date et
de l'heure (12

h/24 h).
–

D'activer ou de désactiver la fonction de
gestion d'heure d'été (+1

heure).

28
Instruments de bord

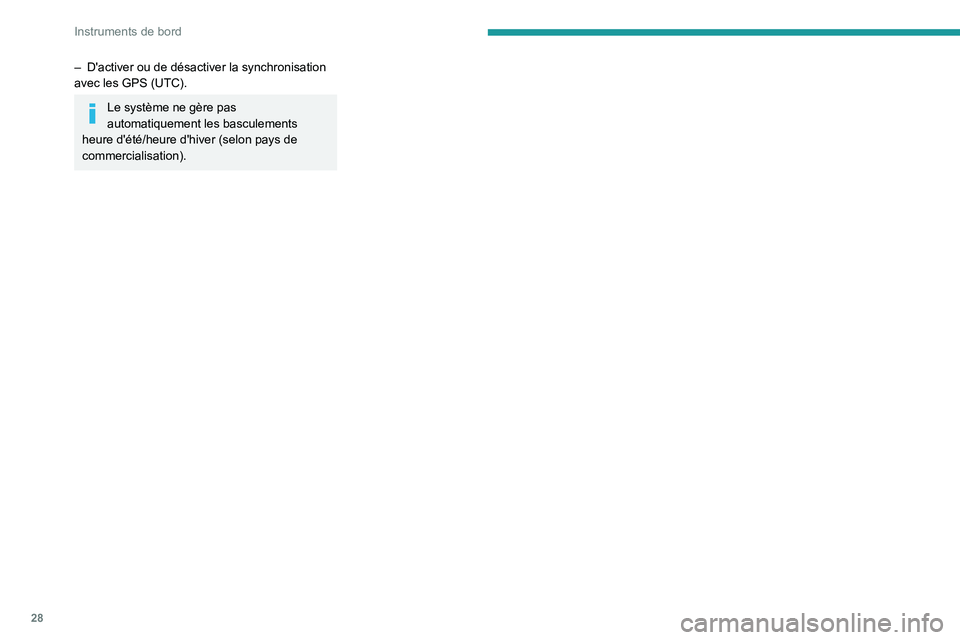

– D'activer ou de désactiver la synchronisation
avec les GPS (UTC).
Le système ne gère pas
automatiquement les basculements
heure d'été/heure d'hiver (selon pays de
commercialisation).
