PEUGEOT EXPERT 2023 Kezelési útmutató (in Hungarian)

189
Gyakorlati tudnivalók

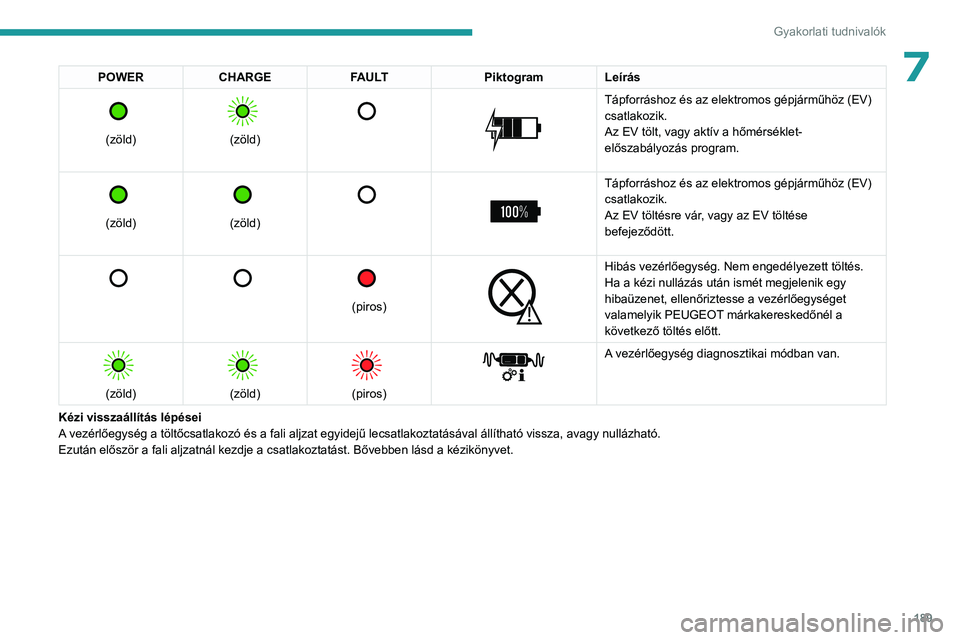

7POWERCHARGE FAULT PiktogramLeírás

(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV tölt, vagy aktív a hőmérséklet-
előszabályozás program.


(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV töltésre vár, vagy az EV töltése
befejeződött.


(piros)


Hibás vezérlőegység. Nem engedélyezett töltés.
Ha a kézi nullázás után ismét megjelenik egy
hibaüzenet, ellenőriztesse a vezérlőegységet
valamelyik PEUGEOT márkakereskedőnél a
következő töltés előtt.


(zöld)


(zöld)


(piros)


A vezérlőegység diagnosztikai módban van.
Kézi visszaállítás lépései
A vezérlőegység a töltőcsatlakozó és a fali aljzat egyidejű lecsatlakoztatásával állítható vissza, avagy nullázható.
Ezután először a fali aljzatnál kezdje a csatlakoztatást. Bővebben lásd a kézikönyvet.

190
Gyakorlati tudnivalók

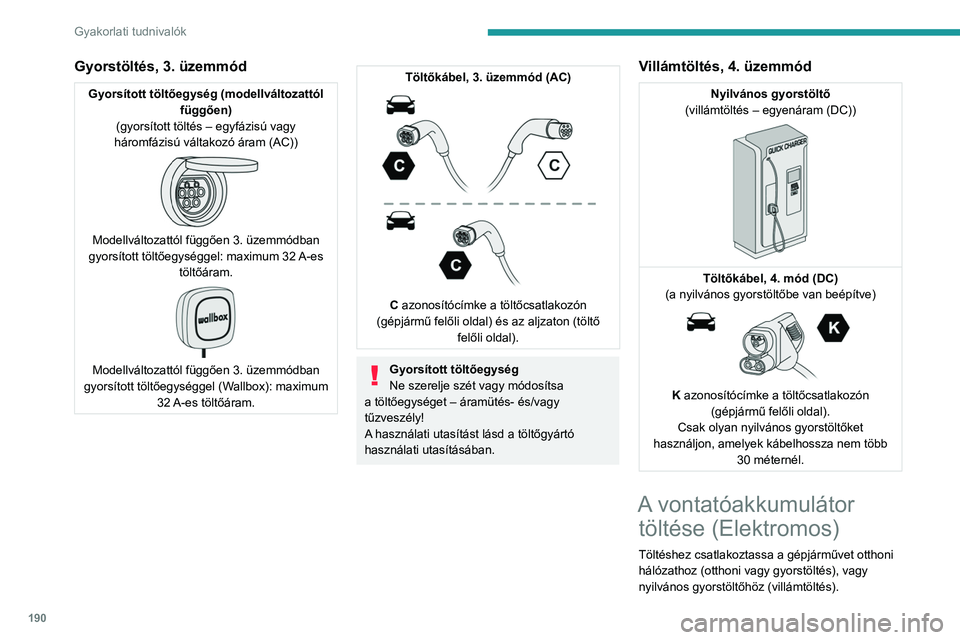

Gyorstöltés, 3. üzemmód
Gyorsított töltőegység (modellváltozattól függően)
(gyorsított töltés – egyfázisú vagy
háromfázisú váltakozó áram (AC))


Modellváltozattól függően 3. üzemmódban
gyorsított töltőegységgel: maximum 32 A-es
töltőáram.


Modellváltozattól függően 3. üzemmódban
gyorsított töltőegységgel (Wallbox): maximum 32

A-es töltőáram.
Töltőkábel, 3. üzemmód (AC)

C azonosítócímke a töltőcsatlakozón
(gépjármű felőli oldal) és az aljzaton (töltő felőli oldal).
Gyorsított töltőegység
Ne szerelje szét vagy módosítsa
a töltőegységet – áramütés- és/vagy
tűzveszély!
A használati utasítást lásd a töltőgyártó
használati utasításában.
Villámtöltés, 4. üzemmód
Nyilvános gyorstöltő
(villámtöltés – egyenáram (DC))


Töltőkábel, 4. mód (DC)
(a nyilvános gyorstöltőbe van beépítve)


K azonosítócímke a töltőcsatlakozón (gépjármű felőli oldal).
Csak olyan nyilvános gyorstöltőket
használjon, amelyek kábelhossza nem több 30 méternél.
A vontatóakkumulátor töltése (Elektromos)
Töltéshez csatlakoztassa a gépjárművet otthoni
hálózathoz (otthoni vagy gyorstöltés), vagy
nyilvános gyorstöltőhöz (villámtöltés).

191
Gyakorlati tudnivalók
7A teljes feltöltéshez kövesse a kívánt töltési
eljárást anélkül, hogy szüneteltetné azt, amíg
automatikusan be nem fejeződik. A töltés lehet
azonnali vagy késleltetett (kivéve nyilvános
gyorstöltő, 4. mód).
A gépjármű nyitásával vagy a pisztoly
eltávolításával bármikor leállíthatja az otthoni
töltést vagy a gyorstöltést. A villámtöltésről lásd a
nyilvános gyorstöltő témakört.
A műszerfalról és az érintőképernyőről
a vonatkozó fejezetekben talál részletes
információt.
A töltési folyamat a MYPEUGEOT APP alkalmazás segítségével is nyomon
követhető.
A Távolról működtethető kiegészítő
funkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Biztonsági óvintézkedésként a motor
nem indul be, ha a töltőkábel a gépjármű
csatlakozójához csatlakozik. Egy
figyelmeztetés jelenik meg a műszerfalon.
A nagyfeszültségű akkumulátor
hűtése
Töltés közben bekapcsol a motortérben a
hűtőventillátor, hűtve a fedélzeti töltőt és a
nagyfeszültségű akkumulátort.
Alacsony töltés / Vezetés
Ha a nagyfeszültségű akkumulátor
töltöttségi szintje vezetéskor túl alacsony, az
a gépjármű lerobbanásához és balesethez
vagy súlyos sérüléshez vezethet. MINDIG
győződjön meg arról, hogy a nagyfeszültségű
akkumulátor töltöttségi szintje megfelelő-e.
Alacsony töltés / Parkolás
Ha a külső hőmérséklet mínusz, javasolt
nem odakint parkolni több órán át alacsony
(kevesebb mint 20%-os) töltöttség mellett.
1 hónapnál hosszabb ideig tárolt
gépjármű
Ha a gépjárművet hosszabb időn át (4
hétnél
tovább) nem használják az újraindítás
közbeni töltés lehetősége nélkül, az önkisülés
lehetetlenné teheti az újraindítást, ha a
nagyfeszültségű akkumulátor töltöttségi
szintje alacsony vagy nagyon alacsony,
különösen mínusz környezeti hőmérsékleten.
MINDIG győződjön meg arról, hogy a
nagyfeszültségű akkumulátor töltöttsége 20%
és 40% között van, ha több hétig nem tervezi
használni a gépjárművét.
Ne csatlakoztassa a töltőkábelt.
Olyan helyen parkolja le a gépjárművet,
ahol a hőmérséklet -10°C és 30°C között
van, mivel a szélsőséges hőmérsékleti
viszonyok károsíthatják a nagyfeszültségű
akkumulátort).
Húzza le a kábelt a kiegészítő akkumulátor
(+) termináljáról a motortérben.
Csatlakoztassa a 12V akkumulátortöltőt
a kiegészítő akkumulátor (+) és (-)
termináljaihoz körülbelül 3 havonta a tartalék
akkumulátor feltöltéséhez és az üzemi
feszültség fenntartásához.
Óvintézkedések
Elektromos gépjárműveink kifejlesztése a
Nemzetközi Nem Ionizáló Sugárzás Elleni
Védelmi Bizottság maximális elektromágneses
mezőkre vonatkozó útmutatásai (ICNIRP –
1998-as útmutató) alapján történt.
Pacemakert vagy hasonló eszközt
használók
Kérdezze meg orvosát, hogy milyen
óvintézkedéseket kell tennie, vagy
kérdezze meg beépített elektromos-orvosi
készüléke gyártóját, hogy a készülék
használható-e az ICNIRP ajánlásoknak
megfelelő környezetben.
Kétség esetén
Otthoni vagy gyorsított töltés : ne
maradjon a gépjárműben vagy közelében,
illetve a töltőkábel vagy a töltőegység
közelében, még rövid ideig sem.

192
Gyakorlati tudnivalók
Otthoni vagy gyorsított töltés
Töltés előtt
A körülményektől függően:
►

Ellenőriztesse szakemberrel, hogy
az elektromos rendszer megfelel-e
az idevonatkozó szabványoknak és
kompatibilis-e a gépjárművel.
►


Szakképzett villanyszerelővel szereltessen
be egy erre a célra alkalmas, a gépjárművel
kompatibilis, otthoni csatlakozóaljzatot vagy
egy gyorsított töltőegységet (W

allbox).
Lehetőleg a tartozék töltőkábelt használja.
További információért forduljon egy
PEUGEOT márkakereskedéshez vagy
szakszervizhez.
Töltés közben
Töltés közben a gépjármű nyitása leállítja
a töltést.
Ha egy nyitás után (ajtó vagy csomagtér),
illetve a töltőfejjel nem történik semmi, a
gépjármű 30 másodperc elteltével ismét lezár,
és a töltés automatikusan folytatódik.
Soha ne dolgozzon a motorháztető alatt:
–

Némelyik terület akár még a töltés
befejezését követő egy órával is rendkívül
forró maradhat – égési sérülés veszélye!
–


A

ventilátor bármikor beindulhat – vágási
sérülés kockázata vagy fulladásveszély!
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Ne hagyja a kábelt a otthoni
csatlakozóaljzathoz csatlakoztatva –
rövidzárlat vagy áramütés veszélye léphet fel,
amennyiben víz éri vagy lepi el!
Villámtöltéshez
Töltés előtt
Ellenőrizze, hogy a nyilvános
töltőállomás és a töltőkábel kompatibilis-e a
gépjárművével.
Ha a külső hőmérséklet az alábbi érték alá
csökken:
–

0°C, a töltési idő meghosszabbodhat.
–


-20°C, a töltés továbbra is lehetséges,
azonban a töltési idő még jobban
meghosszabbodhat (először fel kell
melegíteni az akkumulátort).
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Csatlakozás
► Töltés előtt ellenőrizze, hogy a
fokozatválasztó P módban legyen, mivel
ellenkező esetben a töltés nem lehetséges. ►

A
nyomógomb megnyomásával nyissa ki a
töltőfedelet és ellenőrizze, hogy nincs-e idegen
test a töltőcsatlakozón.
Otthoni töltés, 2. üzemmód



► Csatlakoztassa a vezérlőegységhez tartozó
töltőkábelt háztartási konnektorba az otthoni
csatlakozóaljzathoz.
Csatlakoztatás után a vezérlőegység valamennyi
visszajelző lámpája rövid ideig világít, majd
később csak a
POWER visszajelző lámpája
marad folyamatosan zöld.
►

V
egye le el a töltőpisztoly védőfedelét.
►

Helyezze a töltőpisztolyt a töltő
csatlakozóaljzatba.
A

töltés kezdetét a töltőfedélen, majd a
vezérlőegységen villogó zöld CHARGE
visszajelző lámpák igazolják vissza.
Ha ez nem történik meg, akkor a töltés nem
kezdődött el; ismételje meg a folyamatot, és

193
Gyakorlati tudnivalók

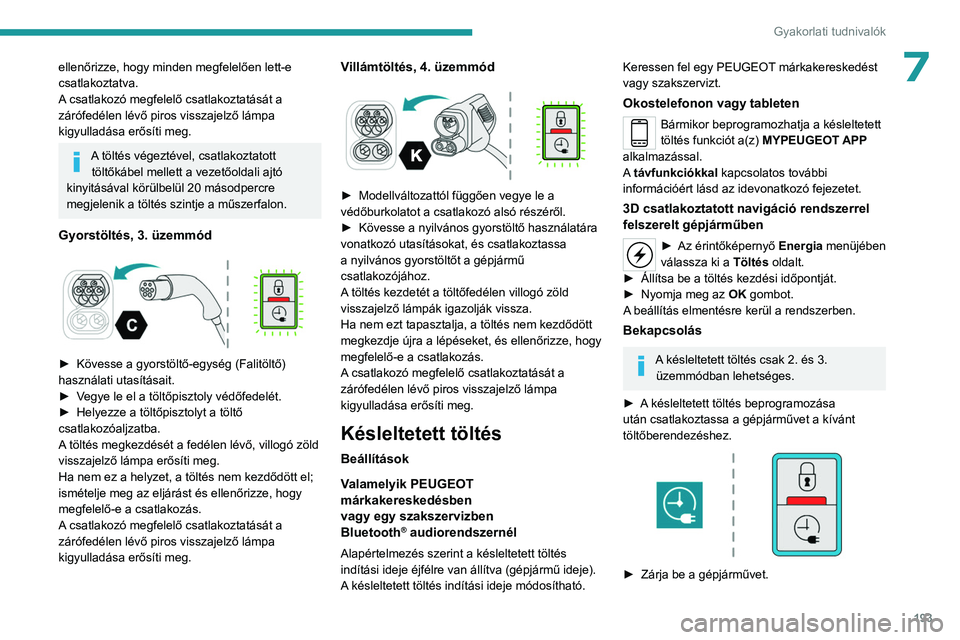

7ellenőrizze, hogy minden megfelelően lett-e
csatlakoztatva.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
A töltés végeztével, csatlakoztatott töltőkábel mellett a vezetőoldali ajtó
kinyitásával körülbelül 20 másodpercre
megjelenik a töltés szintje a műszerfalon.
Gyorstöltés, 3. üzemmód

► Kövesse a gyorstöltő-egység (Falitöltő)
használati utasításait.
►

V
egye le el a töltőpisztoly védőfedelét.
►

Helyezze a töltőpisztolyt a töltő
csatlakozóaljzatba.
A

töltés megkezdését a fedélen lévő, villogó zöld
visszajelző lámpa erősíti meg.
Ha nem ez a helyzet, a töltés nem kezdődött el;
ismételje meg az eljárást és ellenőrizze, hogy
megfelelő-e a csatlakozás.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
Villámtöltés, 4. üzemmód

► Modellváltozattól függően vegye le a
védőburkolatot a csatlakozó alsó részéről.
►

Kövesse a nyilvános gyorstöltő használatára
vonatkozó utasításokat, és csatlakoztassa
a nyilvános gyorstöltőt a gépjármű
csatlakozójához.
A

töltés kezdetét a töltőfedélen villogó zöld
visszajelző lámpák igazolják vissza.
Ha nem ezt tapasztalja, a töltés nem kezdődött
megkezdje újra a lépéseket, és ellenőrizze, hogy
megfelelő-e a csatlakozás.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
Késleltetett töltés
Beállítások
Valamelyik PEUGEOT
márkakereskedésben
vagy egy szakszervizben
Bluetooth
® audiorendszernél
Alapértelmezés szerint a késleltetett töltés
indítási ideje éjfélre van állítva (gépjármű ideje).
A késleltetett töltés indítási ideje módosítható.
Keressen fel egy PEUGEOT márkakereskedést
vagy szakszervizt.
Okostelefonon vagy tableten
Bármikor beprogramozhatja a késleltetett
töltés funkciót a(z) MYPEUGEOT APP
alkalmazással.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
3D csatlakoztatott navigáció rendszerrel
felszerelt gépjárműben
► Az érintőképernyő Energia menüjében
válassza ki a Töltés oldalt.
►

Állítsa be a töltés kezdési időpontját.
►


Nyomja meg az OK

gombot.
A beállítás elmentésre kerül a rendszerben.
Bekapcsolás
A késleltetett töltés csak 2. és 3. üzemmódban lehetséges.
►

A

késleltetett töltés beprogramozása
után csatlakoztassa a gépjárművet a kívánt
töltőberendezéshez.


► Zárja be a gépjárművet.

194
Gyakorlati tudnivalók

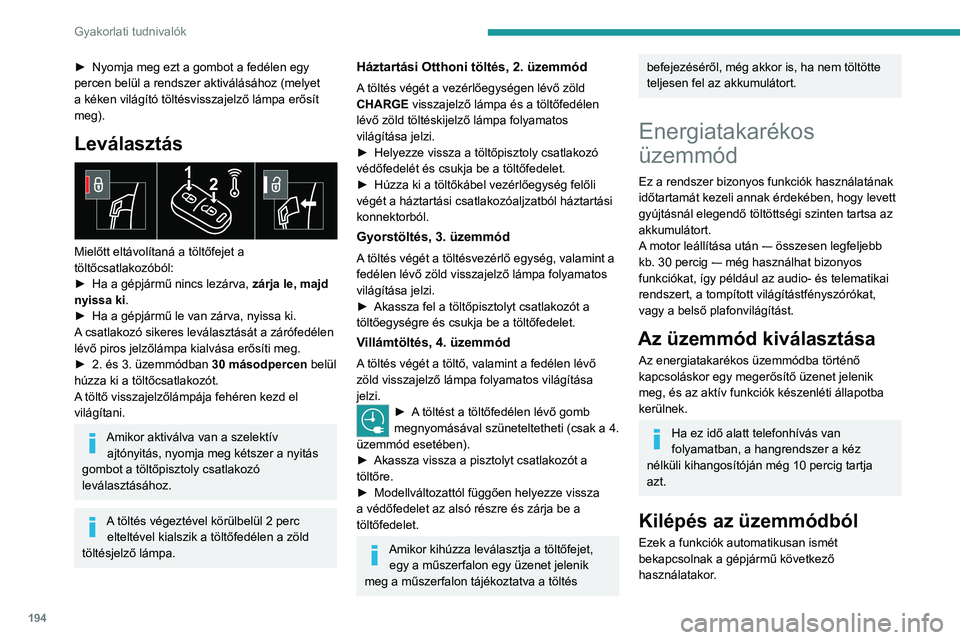

► Nyomja meg ezt a gombot a fedélen egy
percen belül a rendszer aktiválásához (melyet
a kéken világító töltésvisszajelző lámpa erősít
meg).
Leválasztás

Mielőtt eltávolítaná a töltőfejet a
töltőcsatlakozóból:
►

Ha a gépjármű nincs lezárva, zárja le, majd
nyissa ki

.
►

Ha a gépjármű le van zárva, nyissa ki.
A

csatlakozó sikeres leválasztását a zárófedélen
lévő piros jelzőlámpa kialvása erősíti meg.
►

2. és 3. üzemmódban
30 másodpercen belül
húzza ki a töltőcsatlakozót.
A töltő visszajelzőlámpája fehéren kezd el
világítani.
Amikor aktiválva van a szelektív ajtónyitás, nyomja meg kétszer a nyitás
gombot a töltőpisztoly csatlakozó
leválasztásához.
A töltés végeztével körülbelül 2 perc elteltével kialszik a töltőfedélen a zöld
töltésjelző lámpa.
Háztartási Otthoni töltés, 2. üzemmód
A töltés végét a vezérlőegységen lévő zöld
CHARGE visszajelző lámpa és a töltőfedélen
lévő zöld töltéskijelző lámpa folyamatos
világítása jelzi.
►

Helyezze vissza a töltőpisztoly csatlakozó
védőfedelét és csukja be a töltőfedelet.
►


Húzza ki a töltőkábel vezérlőegység felőli
végét a háztartási csatlakozóaljzatból háztartási
konnektorból.
Gyorstöltés, 3. üzemmód
A töltés végét a töltésvezérlő egység, valamint a
fedélen lévő zöld visszajelző lámpa folyamatos
világítása jelzi.
►

Akassza fel a töltőpisztolyt csatlakozót a
töltőegységre és csukja be a töltőfedelet.
Villámtöltés, 4. üzemmód
A töltés végét a töltő, valamint a fedélen lévő
zöld visszajelző lámpa folyamatos világítása
jelzi.
► A töltést a töltőfedélen lévő gomb
megnyomásával szüneteltetheti (csak a 4.
üzemmód esetében).
►

Akassza vissza a pisztolyt csatlakozót a
töltőre.
►


Modellváltozattól függően helyezze vissza
a védőfedelet az alsó részre és zárja be a
töltőfedelet.
Amikor kihúzza leválasztja a töltőfejet, egy a műszerfalon egy üzenet jelenik
meg a műszerfalon tájékoztatva a töltés
befejezéséről, még akkor is, ha nem töltötte
teljesen fel az akkumulátort.
Energiatakarékos
üzemmód
Ez a rendszer bizonyos funkciók használatának
időtartamát kezeli annak érdekében, hogy levett
gyújtásnál elegendő töltöttségi szinten tartsa az
akkumulátort.
A motor leállítása után -– összesen legfeljebb
kb. 30 percig -– még használhat bizonyos
funkciókat, így például az audio- és telematikai
rendszert, a tompított világítástfényszórókat,
vagy a belső plafonvilágítást.
Az üzemmód kiválasztása
Az energiatakarékos üzemmódba történő
kapcsoláskor egy megerősítő üzenet jelenik
meg, és az aktív funkciók készenléti állapotba
kerülnek.
Ha ez idő alatt telefonhívás van
folyamatban, a hangrendszer a kéz
nélküli kihangosítóján még 10 percig tartja
azt.
Kilépés az üzemmódból
Ezek a funkciók automatikusan ismét
bekapcsolnak a gépjármű következő
használatakor.

195
Gyakorlati tudnivalók

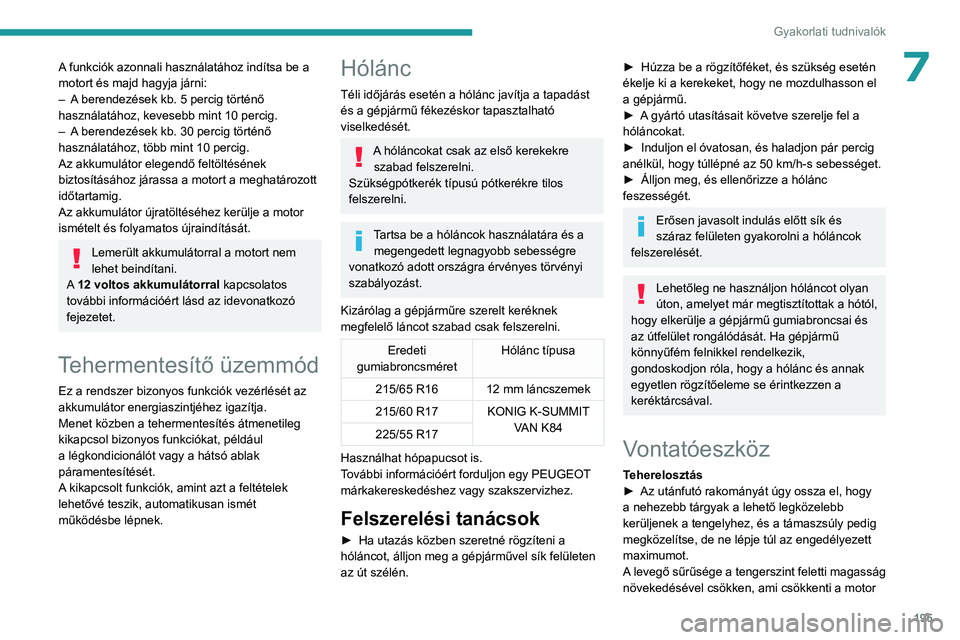

7A funkciók azonnali használatához indítsa be a
motort és majd hagyja járni:
–
A
berendezések kb. 5 percig történő
használatához, kevesebb mint 10 percig.
–

A
berendezések kb. 30 percig történő
használatához, több mint 10 percig.
Az akkumulátor elegendő feltöltésének
biztosításához járassa a motort a meghatározott
időtartamig.
Az akkumulátor újratöltéséhez kerülje a motor
ismételt és folyamatos újraindítását.
Lemerült akkumulátorral a motort nem
lehet beindítani.
A 12 voltos akkumulátorral kapcsolatos
további információért lásd az idevonatkozó
fejezetet.
Tehermentesítő üzemmód
Ez a rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
Hólánc
Téli időjárás esetén a hólánc javítja a tapadást
és a gépjármű fékezéskor tapasztalható
viselkedését.
A hóláncokat csak az első kerekekre szabad felszerelni.
Szükségpótkerék típusú pótkerékre tilos
felszerelni.
Tartsa be a hóláncok használatára és a megengedett legnagyobb sebességre
vonatkozó adott országra érvényes törvényi
szabályozást.
Kizárólag a gépjárműre szerelt keréknek
megfelelő láncot szabad csak felszerelni.
Eredeti
gumiabroncsméret Hólánc típusa
215/65 R16 12 mm láncszemek
215/60 R17 KONIG K-SUMMIT
VAN K84
225/55 R17
Használhat hópapucsot is.
További információért forduljon egy PEUGEOT
márkakereskedéshez vagy szakszervizhez.
Felszerelési tanácsok
► Ha utazás közben szeretné rögzíteni a
hóláncot, álljon meg a gépjárművel sík felületen
az út szélén.
► Húzza be a rögzítőféket, és szükség esetén
ékelje ki a kerekeket, hogy ne mozdulhasson el
a gépjármű.
►

A
gyártó utasításait követve szerelje fel a
hóláncokat.
►

Induljon el óvatosan, és haladjon pár percig
anélkül, hogy túllépné az 50 km/h-s sebességet.
►


Álljon meg, és ellenőrizze a hólánc
feszességét.
Erősen javasolt indulás előtt sík és
száraz felületen gyakorolni a hóláncok
felszerelését.
Lehetőleg ne használjon hóláncot olyan
úton, amelyet már megtisztítottak a hótól,
hogy elkerülje a gépjármű gumiabroncsai és
az útfelület rongálódását. Ha gépjármű
könnyűfém felnikkel rendelkezik,
gondoskodjon róla, hogy a hólánc és annak
egyetlen rögzítőeleme se érintkezzen a
keréktárcsával.
Vontatóeszköz
Teherelosztás
► Az utánfutó rakományát úgy ossza el, hogy
a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a támaszsúly pedig
megközelítse, de ne lépje túl az engedélyezett
maximumot.
A
levegő sűrűsége a tengerszint feletti magasság
növekedésével csökken, ami csökkenti a motor

196
Gyakorlati tudnivalók

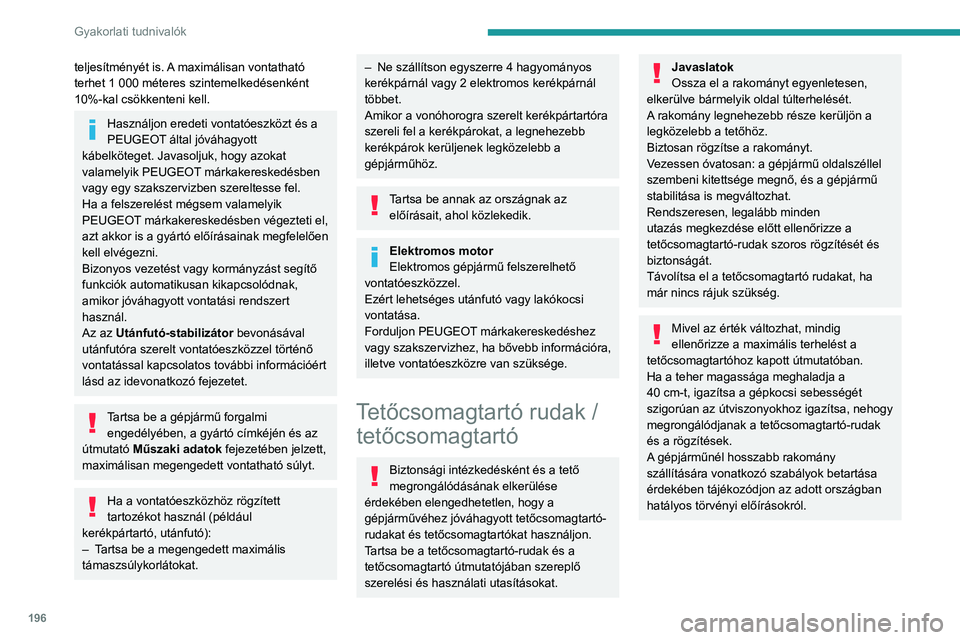

teljesítményét is. A maximálisan vontatható
terhet 1 000 méteres szintemelkedésenként
10%-kal csökkenteni kell.
Használjon eredeti vontatóeszközt és a
PEUGEOT által jóváhagyott
kábelköteget. Javasoljuk, hogy azokat
valamelyik PEUGEOT márkakereskedésben
vagy egy szakszervizben szereltesse fel.
Ha a felszerelést mégsem valamelyik
PEUGEOT márkakereskedésben végezteti el,
azt akkor is a gyártó előírásainak megfelelően
kell elvégezni.
Bizonyos vezetést vagy kormányzást segítő
funkciók automatikusan kikapcsolódnak,
amikor jóváhagyott vontatási rendszert
használ.
Az az Utánfutó-stabilizátor bevonásával
utánfutóra szerelt vontatóeszközzel történő
vontatással kapcsolatos további információért
lásd az idevonatkozó fejezetet.
Tartsa be a gépjármű forgalmi engedélyében, a gyártó címkéjén és az
útmutató Műszaki adatok fejezetében jelzett,
maximálisan megengedett vontatható súlyt.
Ha a vontatóeszközhöz rögzített
tartozékot használ (például
kerékpártartó, utánfutó):
–

T

artsa be a megengedett maximális
támaszsúlykorlátokat.
– Ne szállítson egyszerre 4 hagyományos
kerékpárnál vagy 2 elektromos kerékpárnál
többet.
Amikor a vonóhorogra szerelt kerékpártartóra
szereli fel a kerékpárokat, a legnehezebb
kerékpárok kerüljenek legközelebb a
gépjárműhöz.
Tartsa be annak az országnak az előírásait, ahol közlekedik.
Elektromos motor
Elektromos gépjármű felszerelhető
vontatóeszközzel.
Ezért lehetséges utánfutó vagy lakókocsi
vontatása.
Forduljon PEUGEOT márkakereskedéshez
vagy szakszervizhez, ha bővebb információra,
illetve vontatóeszközre van szüksége.
Tetőcsomagtartó rudak / tetőcsomagtartó
Biztonsági intézkedésként és a tető
megrongálódásának elkerülése
érdekében elengedhetetlen, hogy a
gépjárművéhez jóváhagyott tetőcsomagtartó-
rudakat és tetőcsomagtartókat használjon.
Tartsa be a tetőcsomagtartó-rudak és a
tetőcsomagtartó útmutatójában szereplő
szerelési és használati utasításokat.
Javaslatok
Ossza el a rakományt egyenletesen,
elkerülve bármelyik oldal túlterhelését.
A rakomány legnehezebb része kerüljön a
legközelebb a tetőhöz.
Biztosan rögzítse a rakományt.
Vezessen óvatosan: a gépjármű oldalszéllel
szembeni kitettsége megnő, és a gépjármű
stabilitása is megváltozhat.
Rendszeresen, legalább minden
utazás megkezdése előtt ellenőrizze a
tetőcsomagtartó-rudak szoros rögzítését és
biztonságát.
Távolítsa el a tetőcsomagtartó rudakat, ha
már nincs rájuk szükség.
Mivel az érték változhat, mindig
ellenőrizze a maximális terhelést a
tetőcsomagtartóhoz kapott útmutatóban.
Ha a teher magassága meghaladja a
40 cm-t, igazítsa a gépkocsi sebességét
szigorúan az útviszonyokhoz igazítsa, nehogy
megrongálódjanak a tetőcsomagtartó-rudak
és a rögzítések.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok betartása
érdekében tájékozódjon az adott országban
hatályos törvényi előírásokról.

197
Gyakorlati tudnivalók

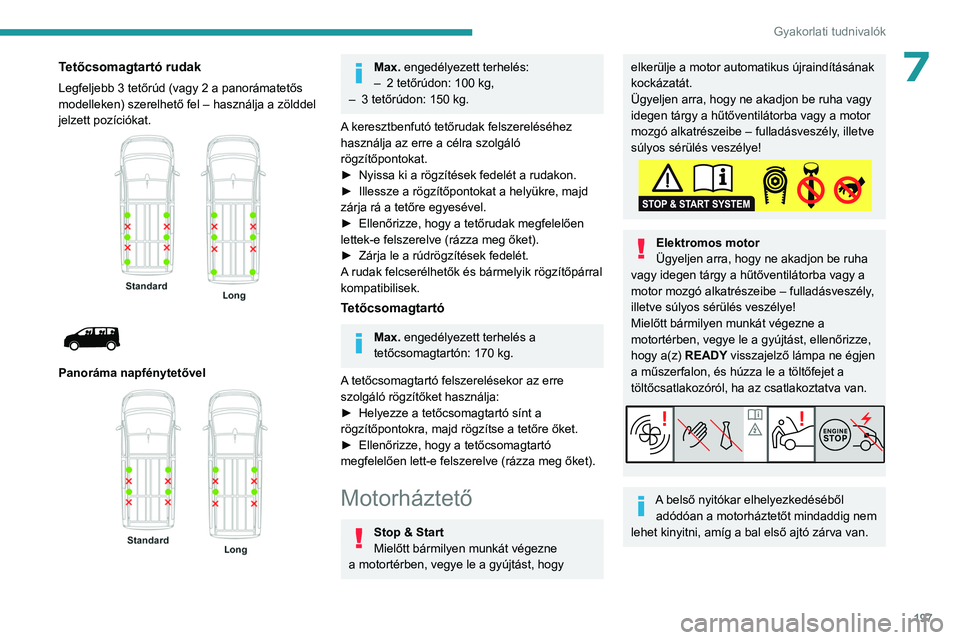

7Tetőcsomagtartó rudak
Legfeljebb 3 tetőrúd (vagy 2 a panorámatetős
modelleken) szerelhető fel – használja a zölddel
jelzett pozíciókat.




Panoráma napfénytetővel

Max. engedélyezett terhelés:
– 2 tetőrúdon: 100 kg,
–

3 tetőrúdon: 150
kg.
A keresztbenfutó tetőrudak felszereléséhez
használja az erre a célra szolgáló
rögzítőpontokat.
►

Nyissa ki a rögzítések fedelét a rudakon.
►


Illessze a rögzítőpontokat a helyükre, majd
zárja rá a tetőre egyesével.
►


Ellenőrizze, hogy a tetőrudak megfelelően
lettek-e felszerelve (rázza meg őket).
►


Zárja le a rúdrögzítések fedelét.
A

rudak felcserélhetők és bármelyik rögzítőpárral
kompatibilisek.
Tetőcsomagtartó
Max. engedélyezett terhelés a
tetőcsomagtartón: 170 kg.
A tetőcsomagtartó felszerelésekor az erre
szolgáló rögzítőket használja:
►

Helyezze a tetőcsomagtartó sínt a
rögzítőpontokra, majd rögzítse a tetőre őket.
►


Ellenőrizze, hogy a tetőcsomagtartó
megfelelően lett-e felszerelve (rázza meg őket).
Motorháztető
Stop & Start
Mielőtt bármilyen munkát végezne
a motortérben, vegye le a gyújtást, hogy
elkerülje a motor automatikus újraindításának
kockázatát.
Ügyeljen arra, hogy ne akadjon be ruha vagy
idegen tárgy a hűtőventilátorba vagy a motor
mozgó alkatrészeibe – fulladásveszély, illetve
súlyos sérülés veszélye!
Elektromos motor
Ügyeljen arra, hogy ne akadjon be ruha
vagy idegen tárgy a hűtőventilátorba vagy a
motor mozgó alkatrészeibe – fulladásveszély,
illetve súlyos sérülés veszélye!
Mielőtt bármilyen munkát végezne a
motortérben, vegye le a gyújtást, ellenőrizze,
hogy a(z) READY visszajelző lámpa ne égjen
a műszerfalon, és húzza le a töltőfejet a
töltőcsatlakozóról, ha az csatlakoztatva van.
A belső nyitókar elhelyezkedéséből adódóan a motorháztetőt mindaddig nem
lehet kinyitni, amíg a bal első ajtó zárva van.

198
Gyakorlati tudnivalók

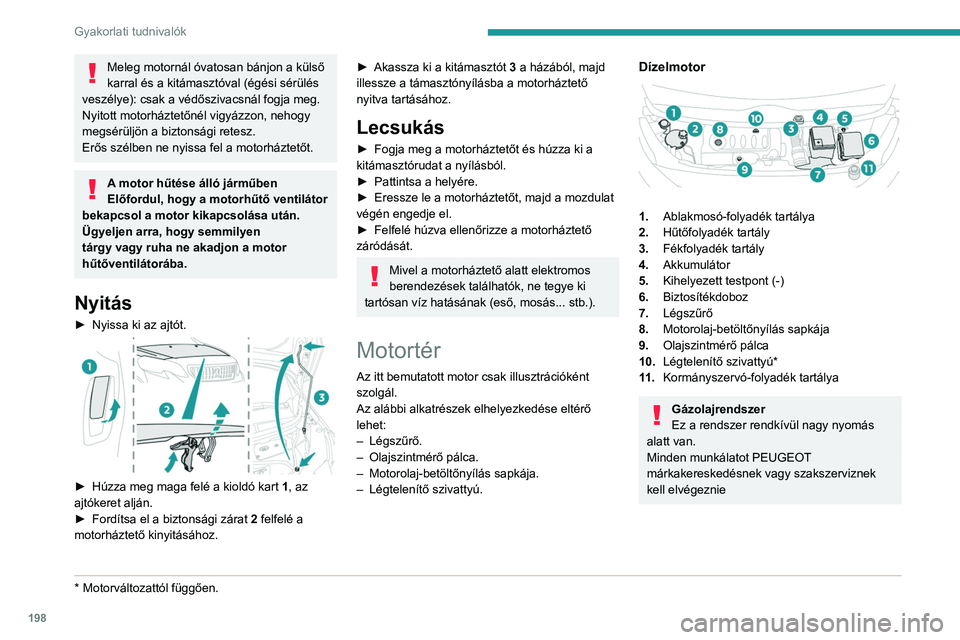

Meleg motornál óvatosan bánjon a külső
karral és a kitámasztóval (égési sérülés
veszélye): csak a védőszivacsnál fogja meg.
Nyitott motorháztetőnél vigyázzon, nehogy
megsérüljön a biztonsági retesz.
Erős szélben ne nyissa fel a motorháztetőt.
A motor hűtése álló járműben
Előfordul, hogy a motorhűtő ventilátor
bekapcsol a motor kikapcsolása után.
Ügyeljen arra, hogy semmilyen
tárgy vagy ruha ne akadjon a motor
hűtőventilátorába.
Nyitás
► Nyissa ki az ajtót.

► Húzza meg maga felé a kioldó kart 1 , az
ajtókeret alján.
►

Fordítsa el a biztonsági zárat 2

felfelé a
motorháztető kinyitásához.
* Motorváltozattól függően.
► Akassza ki a kitámasztót 3 a házából, majd
illessze a támasztónyílásba a motorháztető
nyitva tartásához.
Lecsukás
► Fogja meg a motorháztetőt és húzza ki a
kitámasztórudat a nyílásból.
►

Pattintsa a helyére.
►


Eressze le a motorháztetőt, majd a mozdulat
végén engedje el.
►


Felfelé húzva ellenőrizze a motorháztető
záródását.
Mivel a motorháztető alatt elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás... stb.).
Motortér
Az itt bemutatott motor csak illusztrációként
szolgál.
Az alábbi alkatrészek elhelyezkedése eltérő
lehet:
–

Légszűrő.
–


Olajszintmérő pálca.
–


Motorolaj-betöltőnyílás sapkája.
–


Légtelenítő szivattyú.
Dízelmotor

1. Ablakmosó-folyadék tartálya
2. Hűtőfolyadék tartály
3. Fékfolyadék tartály
4. Akkumulátor
5. Kihelyezett testpont (-)
6. Biztosítékdoboz
7. Légszűrő
8. Motorolaj-betöltőnyílás sapkája
9. Olajszintmérő pálca
10. Légtelenítő szivattyú*
11 . Kormányszervó-folyadék tartálya
Gázolajrendszer
Ez a rendszer rendkívül nagy nyomás
alatt van.
Minden munkálatot PEUGEOT
márkakereskedésnek vagy szakszerviznek
kell elvégeznie
