PEUGEOT EXPERT 2023 Manual de utilização (in Portuguese)

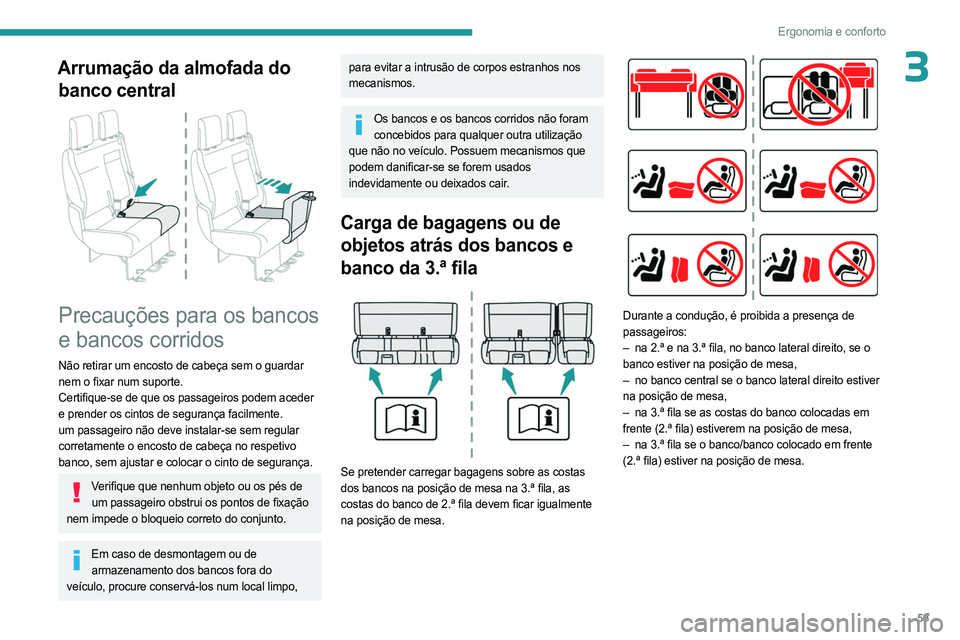

59
Ergonomia e conforto
3Arrumação da almofada do banco central


Precauções para os bancos
e bancos corridos
Não retirar um encosto de cabeça sem o guardar
nem o fixar num suporte.
Certifique-se de que os passageiros podem aceder
e prender os cintos de segurança facilmente.
um passageiro não deve instalar-se sem regular
corretamente o encosto de cabeça no respetivo
banco, sem ajustar e colocar o cinto de segurança.
Verifique que nenhum objeto ou os pés de
um passageiro obstrui os pontos de fixação
nem impede o bloqueio correto do conjunto.
Em caso de desmontagem ou de armazenamento dos bancos fora do
veículo, procure conservá-los num local limpo,
para evitar a intrusão de corpos estranhos nos
mecanismos.
Os bancos e os bancos corridos não foram concebidos para qualquer outra utilização
que não no veículo. Possuem mecanismos que
podem danificar-se se forem usados
indevidamente ou deixados cair.
Carga de bagagens ou de
objetos atrás dos bancos e
banco da 3.ª fila


Se pretender carregar bagagens sobre as costas
dos bancos na posição de mesa na 3.ª fila, as
costas do banco de 2.ª fila devem ficar igualmente
na posição de mesa.


Durante a condução, é proibida a presença de
passageiros:
–

na 2.ª e na 3.ª fila, no banco lateral direito, se o

banco estiver na posição de mesa,
–

no banco central se o banco lateral direito estiver

na posição de mesa,
–

na 3.ª fila se as costas do banco colocadas em

frente (2.ª fila) estiverem na posição de mesa,
–

na 3.ª fila se o banco/banco colocado em frente

(2.ª fila) estiver na posição de mesa.

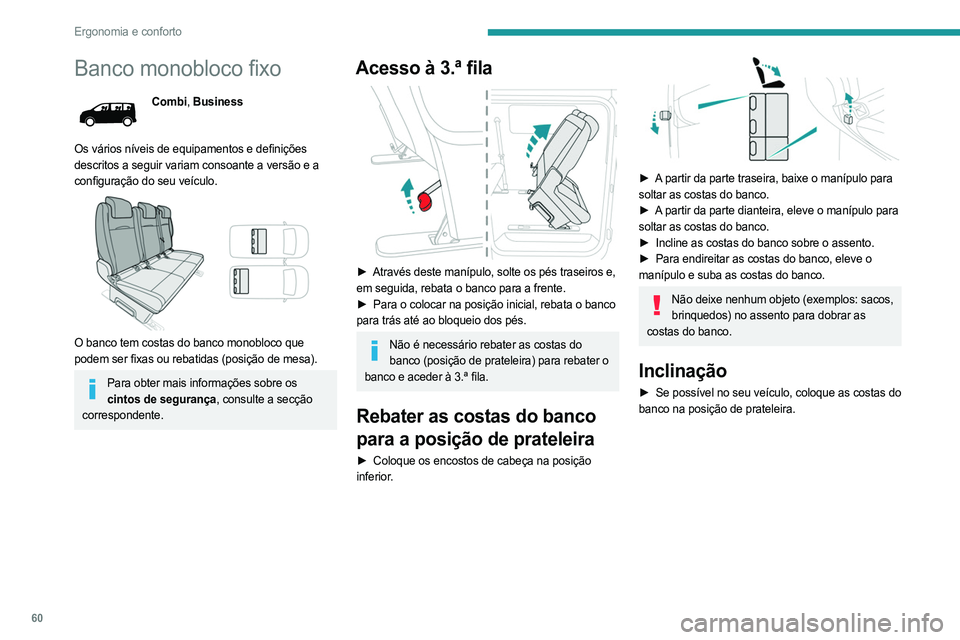

60
Ergonomia e conforto
Banco monobloco fixo
Combi, Business
Os vários níveis de equipamentos e definições
descritos a seguir variam consoante a versão e a
configuração do seu veículo.


O banco tem costas do banco monobloco que
podem ser fixas ou rebatidas (posição de mesa).
Para obter mais informações sobre os cintos de segurança, consulte a secção
correspondente.
Acesso à 3.ª fila

► Através deste manípulo, solte os pés traseiros e,
em seguida, rebata o banco para a frente.
►

Para o colocar na posição inicial, rebata o banco

para trás até ao bloqueio dos pés.
Não é necessário rebater as costas do banco (posição de prateleira) para rebater o
banco e aceder à 3.ª fila.
Rebater as costas do banco
para a posição de prateleira
► Coloque os encostos de cabeça na posição
inferior.


► A partir da parte traseira, baixe o manípulo para
soltar as costas do banco.
►

A
partir da parte dianteira, eleve o manípulo para
soltar as costas do banco.
►

Incline as costas do banco sobre o assento.
►


Para endireitar as costas do banco, eleve o

manípulo e suba as costas do banco.
Não deixe nenhum objeto (exemplos: sacos, brinquedos) no assento para dobrar as
costas do banco.
Inclinação
► Se possível no seu veículo, coloque as costas do
banco na posição de prateleira.

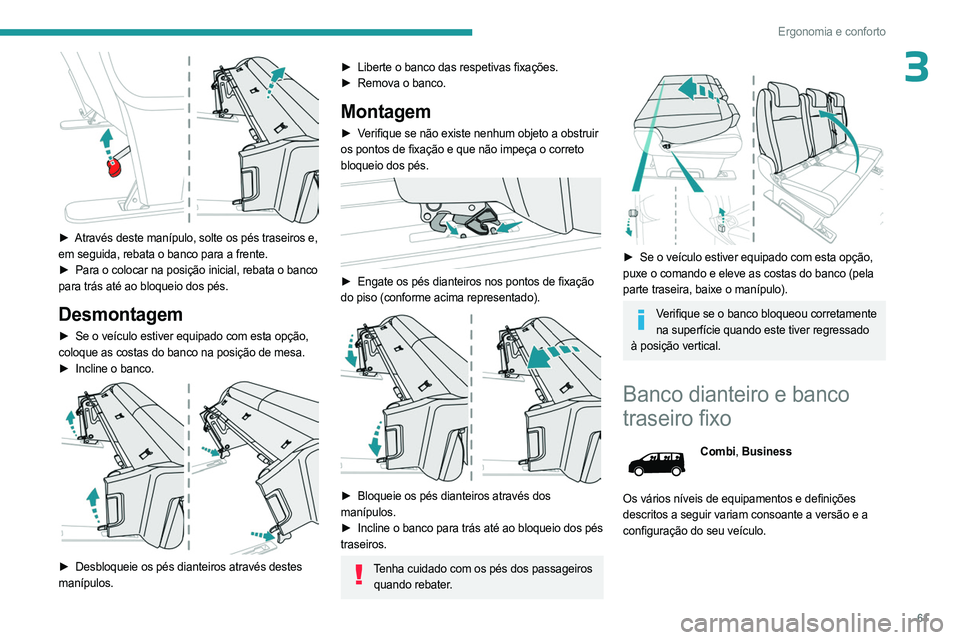

61
Ergonomia e conforto
3

► Através deste manípulo, solte os pés traseiros e,
em seguida, rebata o banco para a frente.
►

Para o colocar na posição inicial, rebata o banco

para trás até ao bloqueio dos pés.
Desmontagem
► Se o veículo estiver equipado com esta opção,
coloque as costas do banco na posição de mesa.
►

Incline o banco.

► Desbloqueie os pés dianteiros através destes
manípulos.
► Liberte o banco das respetivas fixações.
► Remova o banco.
Montagem
► Verifique se não existe nenhum objeto a obstruir
os pontos de fixação e que não impeça o correto
bloqueio dos pés.


► Engate os pés dianteiros nos pontos de fixação
do piso (conforme acima representado).


► Bloqueie os pés dianteiros através dos
manípulos.
►

Incline o banco para trás até ao bloqueio dos pés

traseiros.
Tenha cuidado com os pés dos passageiros quando rebater.


► Se o veículo estiver equipado com esta opção,
puxe o comando e eleve as costas do banco (pela
parte traseira, baixe o manípulo).
Verifique se o banco bloqueou corretamente na superfície quando este tiver regressado
à posição vertical.
Banco dianteiro e banco
traseiro fixo
Combi, Business
Os vários níveis de equipamentos e definições
descritos a seguir variam consoante a versão e a
configuração do seu veículo.

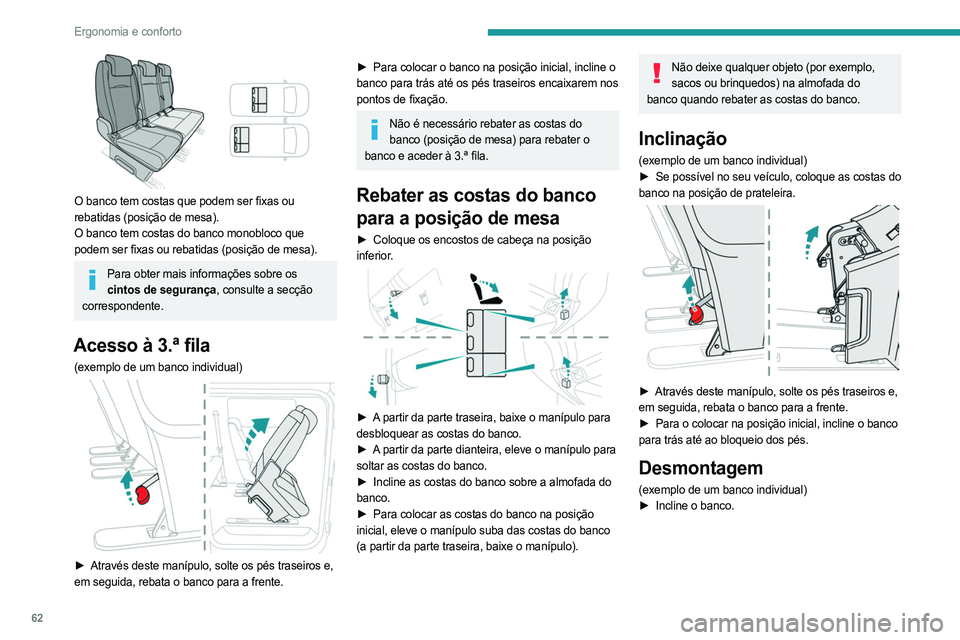

62
Ergonomia e conforto

O banco tem costas que podem ser fixas ou
rebatidas (posição de mesa).
O banco tem costas do banco monobloco que
podem ser fixas ou rebatidas (posição de mesa).
Para obter mais informações sobre os cintos de segurança, consulte a secção
correspondente.
Acesso à 3.ª fila
(exemplo de um banco individual)

► Através deste manípulo, solte os pés traseiros e,
em seguida, rebata o banco para a frente.
► Para colocar o banco na posição inicial, incline o
banco para trás até os pés traseiros encaixarem nos
pontos de fixação.
Não é necessário rebater as costas do banco (posição de mesa) para rebater o
banco e aceder à 3.ª fila.
Rebater as costas do banco
para a posição de mesa
► Coloque os encostos de cabeça na posição
inferior.


► A partir da parte traseira, baixe o manípulo para
desbloquear as costas do banco.
►

A
partir da parte dianteira, eleve o manípulo para
soltar as costas do banco.
►

Incline as costas do banco sobre a almofada do

banco.
►

Para colocar as costas do banco na posição

inicial, eleve o manípulo suba das costas do banco
(a partir da parte traseira, baixe o manípulo).
Não deixe qualquer objeto (por exemplo, sacos ou brinquedos) na almofada do
banco quando rebater as costas do banco.
Inclinação
(exemplo de um banco individual)
► Se possível no seu veículo, coloque as costas do
banco na posição de prateleira.


► Através deste manípulo, solte os pés traseiros e,
em seguida, rebata o banco para a frente.
►

Para o colocar na posição inicial, incline o banco

para trás até ao bloqueio dos pés.
Desmontagem
(exemplo de um banco individual)
► Incline o banco.

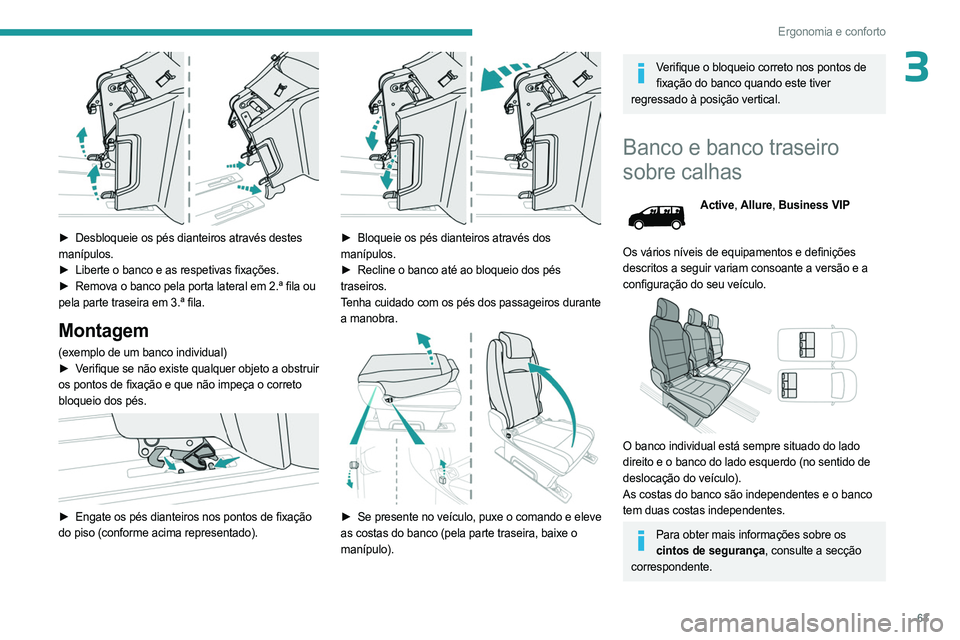

63
Ergonomia e conforto
3

► Desbloqueie os pés dianteiros através destes
manípulos.
►

Liberte o banco e as respetivas fixações.
►


Remova o banco pela porta lateral em 2.ª fila ou

pela parte traseira em 3.ª fila.
Montagem
(exemplo de um banco individual)
► V erifique se não existe qualquer objeto a obstruir
os pontos de fixação e que não impeça o correto
bloqueio dos pés.


► Engate os pés dianteiros nos pontos de fixação
do piso (conforme acima representado).


► Bloqueie os pés dianteiros através dos
manípulos.
►

Recline o banco até ao bloqueio dos pés

traseiros.
Tenha cuidado com os pés dos passageiros durante
a manobra.


► Se presente no veículo, puxe o comando e eleve
as costas do banco (pela parte traseira, baixe o
manípulo).
Verifique o bloqueio correto nos pontos de fixação do banco quando este tiver
regressado à posição vertical.
Banco e banco traseiro
sobre calhas
Active, Allure, Business VIP
Os vários níveis de equipamentos e definições
descritos a seguir variam consoante a versão e a
configuração do seu veículo.


O banco individual está sempre situado do lado
direito e o banco do lado esquerdo (no sentido de
deslocação do veículo).
As costas do banco são independentes e o banco
tem duas costas independentes.
Para obter mais informações sobre os cintos de segurança, consulte a secção
correspondente.

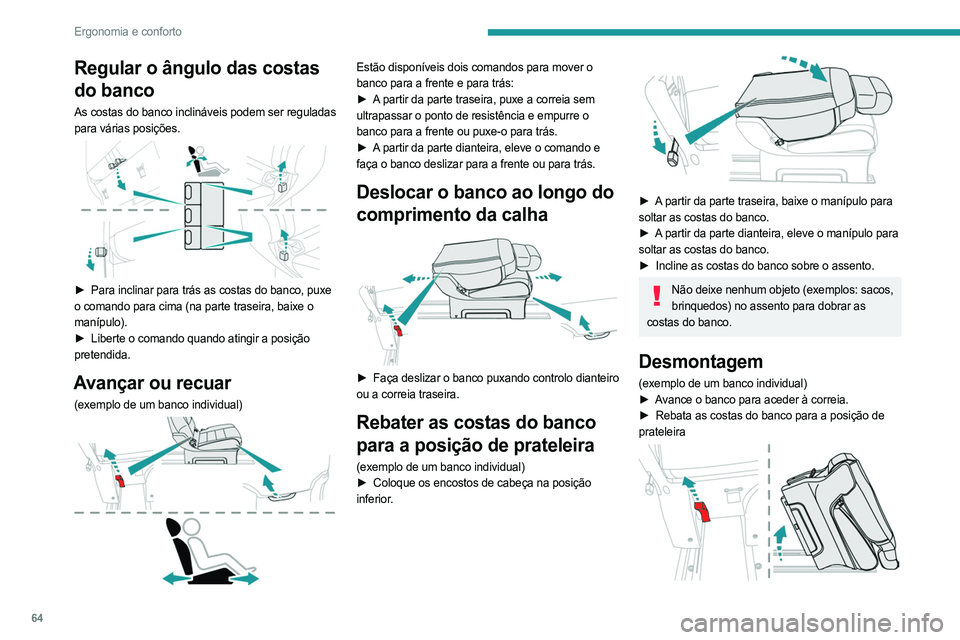

64
Ergonomia e conforto
Regular o ângulo das costas
do banco
As costas do banco inclináveis podem ser reguladas
para várias posições.


► Para inclinar para trás as costas do banco, puxe
o comando para cima (na parte traseira, baixe o
manípulo).
►

Liberte o comando quando atingir a posição

pretendida.
Avançar ou recuar
(exemplo de um banco individual)

Estão disponíveis dois comandos para mover o
banco para a frente e para trás:
►

A
partir da parte traseira, puxe a correia sem
ultrapassar o ponto de resistência e empurre o
banco para a frente ou puxe-o para trás.
►

A
partir da parte dianteira, eleve o comando e
faça o banco deslizar para a frente ou para trás.
Deslocar o banco ao longo do
comprimento da calha


► Faça deslizar o banco puxando controlo dianteiro
ou a correia traseira.
Rebater as costas do banco
para a posição de prateleira
(exemplo de um banco individual)
► Coloque os encostos de cabeça na posição
inferior.


► A partir da parte traseira, baixe o manípulo para
soltar as costas do banco.
►

A
partir da parte dianteira, eleve o manípulo para
soltar as costas do banco.
►

Incline as costas do banco sobre o assento.
Não deixe nenhum objeto (exemplos: sacos, brinquedos) no assento para dobrar as
costas do banco.
Desmontagem
(exemplo de um banco individual)
► A vance o banco para aceder à correia.
►

Rebata as costas do banco para a posição de

prateleira

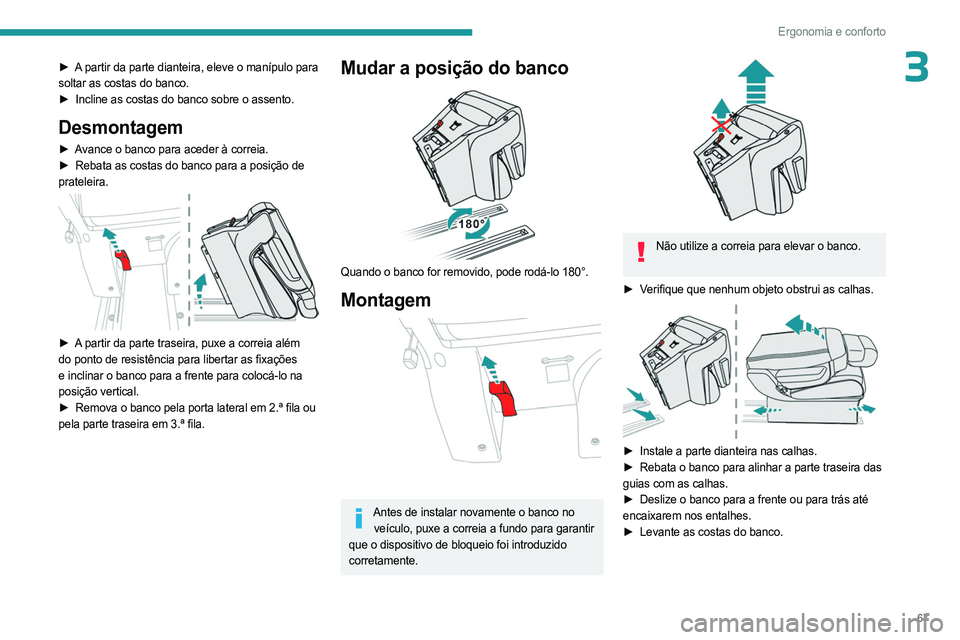

65
Ergonomia e conforto
3► A partir da parte traseira puxe a correia a fundo
para libertar as fixações e inclinar o banco para a
frente para colocá-lo na posição vertical.
►
Remova o banco pela porta lateral em 2.ª fila ou

pela parte traseira em 3.ª fila.
Montagem

Antes de instalar novamente o banco no veículo, puxe a correia a fundo para garantir
que o dispositivo de bloqueio se encontra
corretamente introduzido.


Não utilize a correia para elevar o assento ou banco.
(exemplo de um banco individual)
►

V

erifique que nenhum objeto obstrui as calhas.


► Instale a parte dianteira das guias nas calhas.
► Rebata o banco para alinhar a parte traseira das
guias com as calhas.
►

Deslize o banco para a frente ou para trás até

encaixarem nos entalhes.
►

Levante as costas do banco.
Verifique se o banco bloqueou corretamente no piso quando este tiver regressado à
posição vertical.
Banco(s) individual(ais)
traseiros nas calhas
Allure, Business VIP
Os vários níveis de equipamentos e definições
descritos a seguir variam consoante a versão e a
configuração do seu veículo.


O banco individual possui um cinto de segurança de
três pontos com enrolador.
Este cinto pode ser instalado de frente ou de
costas para a estrada.
Se existir um banco individual virado de costas para a estrada na 2.ª fila,
certifique-se de que o banco na 1.ª fila (condutor
ou passageiro) não se encontra demasiado para

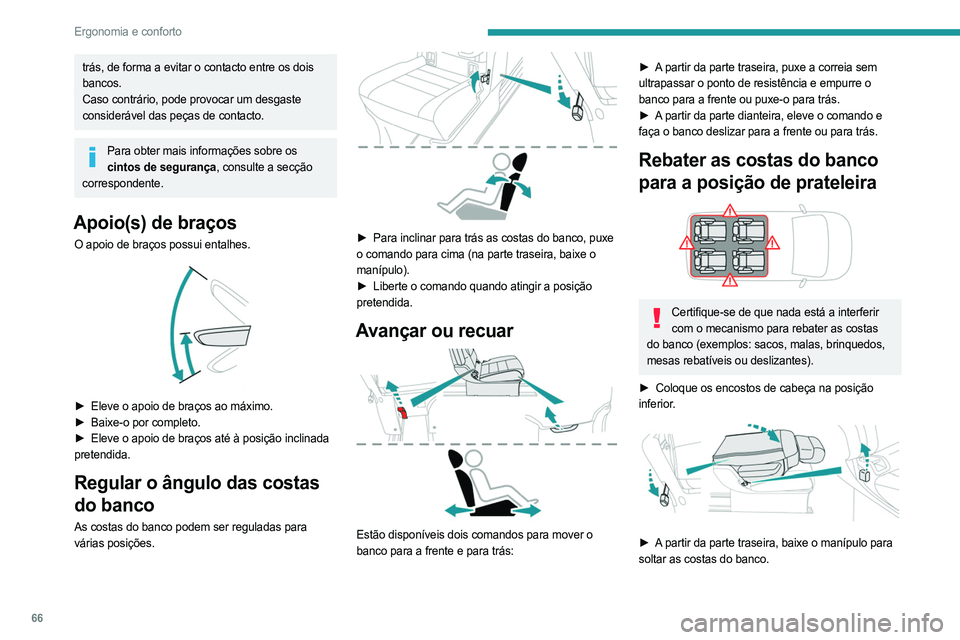

66
Ergonomia e conforto
trás, de forma a evitar o contacto entre os dois
bancos.
Caso contrário, pode provocar um desgaste
considerável das peças de contacto.
Para obter mais informações sobre os cintos de segurança, consulte a secção
correspondente.
Apoio(s) de braços
O apoio de braços possui entalhes.

► Eleve o apoio de braços ao máximo.
► Baixe-o por completo.
►

Eleve o apoio de braços até à posição inclinada

pretendida.
Regular o ângulo das costas
do banco
As costas do banco podem ser reguladas para
várias posições.


► Para inclinar para trás as costas do banco, puxe
o comando para cima (na parte traseira, baixe o
manípulo).
►

Liberte o comando quando atingir a posição

pretendida.
Avançar ou recuar

Estão disponíveis dois comandos para mover o
banco para a frente e para trás:
► A partir da parte traseira, puxe a correia sem
ultrapassar o ponto de resistência e empurre o
banco para a frente ou puxe-o para trás.
►

A
partir da parte dianteira, eleve o comando e
faça o banco deslizar para a frente ou para trás.
Rebater as costas do banco
para a posição de prateleira


Certifique-se de que nada está a interferir com o mecanismo para rebater as costas
do banco (exemplos: sacos, malas, brinquedos,
mesas rebatíveis ou deslizantes).
►

Coloque os encostos de cabeça na posição

inferior.


► A partir da parte traseira, baixe o manípulo para
soltar as costas do banco.

67
Ergonomia e conforto
3► A partir da parte dianteira, eleve o manípulo para
soltar as costas do banco.
►
Incline as costas do banco sobre o assento.
Desmontagem
► Avance o banco para aceder à correia.
► Rebata as costas do banco para a posição de
prateleira.


► A partir da parte traseira, puxe a correia além
do ponto de resistência para libertar as fixações
e inclinar o banco para a frente para colocá-lo na
posição vertical.
►

Remova o banco pela porta lateral em 2.ª fila ou

pela parte traseira em 3.ª fila.
Mudar a posição do banco

Quando o banco for removido, pode rodá-lo 180°.
Montagem

Antes de instalar novamente o banco no veículo, puxe a correia a fundo para garantir
que o dispositivo de bloqueio foi introduzido
corretamente.


Não utilize a correia para elevar o banco.
►

V

erifique que nenhum objeto obstrui as calhas.


► Instale a parte dianteira nas calhas.
► Rebata o banco para alinhar a parte traseira das
guias com as calhas.
►

Deslize o banco para a frente ou para trás até

encaixarem nos entalhes.
►

Levante as costas do banco.

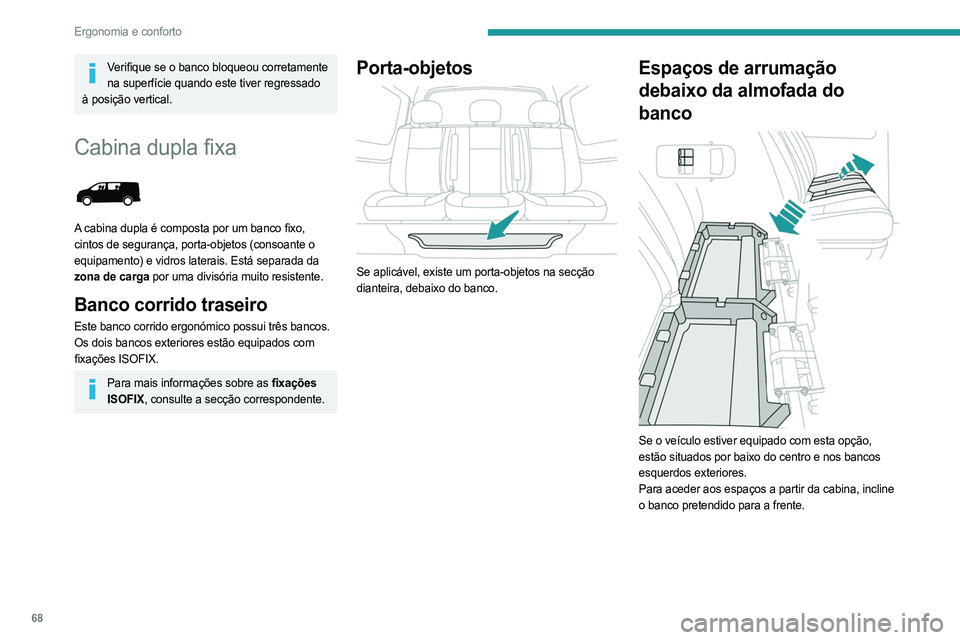

68
Ergonomia e conforto
Verifique se o banco bloqueou corretamente na superfície quando este tiver regressado
à posição vertical.
Cabina dupla fixa

A cabina dupla é composta por um banco fixo,
cintos de segurança, porta-objetos (consoante o
equipamento) e vidros laterais. Está separada da
zona de carga por uma divisória muito resistente.
Banco corrido traseiro
Este banco corrido ergonómico possui três bancos.
Os dois bancos exteriores estão equipados com
fixações ISOFIX.
Para mais informações sobre as fixações ISOFIX, consulte a secção correspondente.
Porta-objetos

Se aplicável, existe um porta-objetos na secção
dianteira, debaixo do banco.
Espaços de arrumação
debaixo da almofada do
banco


Se o veículo estiver equipado com esta opção,
estão situados por baixo do centro e nos bancos
esquerdos exteriores.
Para aceder aos espaços a partir da cabina, incline
o banco pretendido para a frente.
