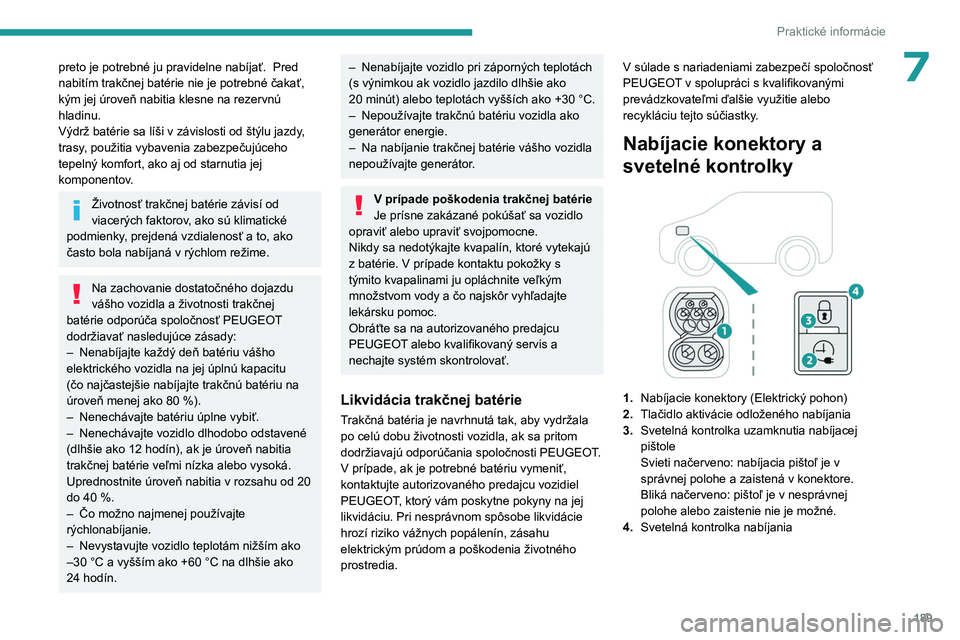

189
Praktické informácie
7preto je potrebné ju pravidelne nabíjať. Pred
nabitím trakčnej batérie nie je potrebné čakať,
kým jej úroveň nabitia klesne na rezervnú
hladinu.
Výdrž batérie sa líši v závislosti od štýlu jazdy
,
trasy, použitia vybavenia zabezpečujúceho
tepelný komfort, ako aj od starnutia jej
komponentov.
Životnosť trakčnej batérie závisí od
viacerých faktorov, ako sú klimatické
podmienky, prejdená vzdialenosť a to, ako
často bola nabíjaná v rýchlom režime.
Na zachovanie dostatočného dojazdu
vášho vozidla a životnosti trakčnej
batérie odporúča spoločnosť PEUGEOT
dodržiavať nasledujúce zásady:
–

Nenabíjajte každý deň batériu vášho
elektrického vozidla na jej úplnú kapacitu
(čo najčastejšie nabíjajte trakčnú batériu na
úroveň menej ako 80

%).
–

Nenechávajte batériu úplne vybiť.
–


Nenechávajte vozidlo dlhodobo odstavené
(dlhšie ako 12

hodín), ak je úroveň nabitia
trakčnej batérie veľmi nízka alebo vysoká.
Uprednostnite úroveň nabitia v rozsahu od 20
do 40
%.
–

Čo možno najmenej používajte
rýchlonabíjanie.
–


Nevystavujte vozidlo teplotám nižším ako
–30 °C a vyšším ako +60 °C na dlhšie ako
24


hodín.
– Nenabíjajte vozidlo pri záporných teplotách
(s výnimkou ak vozidlo jazdilo dlhšie ako
20
minút) alebo teplotách vyšších ako +30 °C.
–

Nepoužívajte trakčnú batériu vozidla ako
generátor energie.
–


Na nabíjanie trakčnej batérie vášho vozidla
nepoužívajte generátor

.
V prípade poškodenia trakčnej batérie
Je prísne zakázané pokúšať sa vozidlo
opraviť alebo upraviť svojpomocne.
Nikdy sa nedotýkajte kvapalín, ktoré vytekajú
z batérie. V prípade kontaktu pokožky s
týmito kvapalinami ju opláchnite veľkým
množstvom vody a čo najskôr vyhľadajte
lekársku pomoc.
Obráťte sa na autorizovaného predajcu
PEUGEOT alebo kvalifikovaný servis a
nechajte systém skontrolovať.
Likvidácia trakčnej batérie
Trakčná batéria je navrhnutá tak, aby vydržala
po celú dobu životnosti vozidla, ak sa pritom
dodržiavajú odporúčania spoločnosti PEUGEOT.
V prípade, ak je potrebné batériu vymeniť,
kontaktujte autorizovaného predajcu vozidiel
PEUGEOT, ktorý vám poskytne pokyny na jej
likvidáciu. Pri nesprávnom spôsobe likvidácie
hrozí riziko vážnych popálenín, zásahu
elektrickým prúdom a poškodenia životného
prostredia. V súlade s nariadeniami zabezpečí spoločnosť
PEUGEOT v spolupráci s kvalifikovanými
prevádzkovateľmi ďalšie využitie alebo
recykláciu tejto súčiastky.
Nabíjacie konektory a
svetelné kontrolky


1.
Nabíjacie konektory (Elektrický pohon)
2. Tlačidlo aktivácie odloženého nabíjania
3. Svetelná kontrolka uzamknutia nabíjacej
pištole
Svieti načerveno: nabíjacia pištoľ je v
správnej polohe a zaistená v konektore.
Bliká načerveno: pištoľ je v nesprávnej
polohe alebo zaistenie nie je možné.
4. Svetelná kontrolka nabíjania

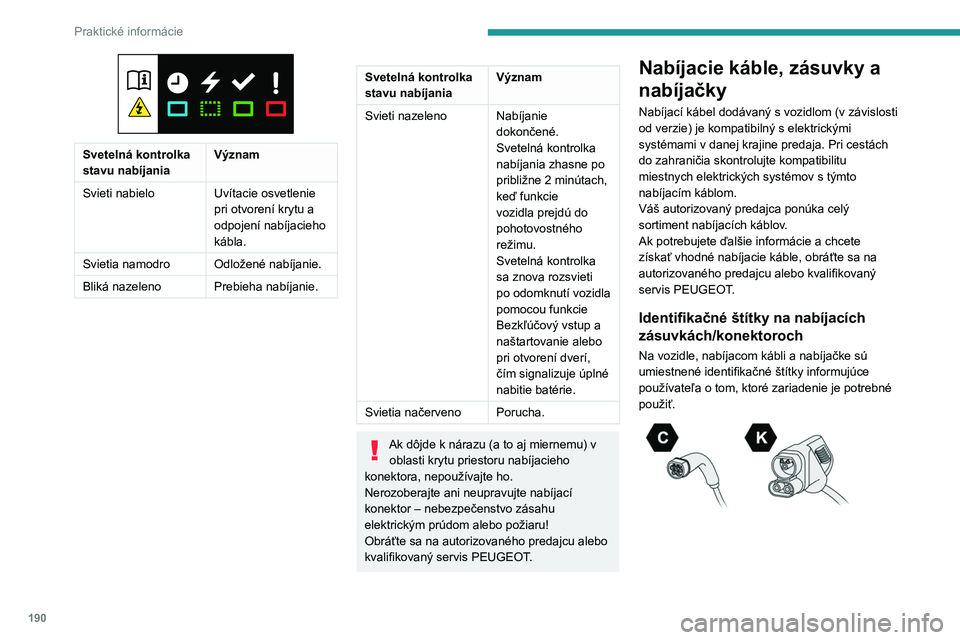

190
Praktické informácie

Svetelná kontrolka
stavu nabíjaniaVýznam
Svieti nabielo Uvítacie osvetlenie pri otvorení krytu a
odpojení nabíjacieho
kábla.
Svietia namodro Odložené nabíjanie.
Bliká
nazeleno Prebieha nabíjanie.
Svetelná kontrolka
stavu nabíjania Význam
Svieti nazeleno Nabíjanie dokončené.
Svetelná kontrolka
nabíjania zhasne po
približne 2
minútach,
keď funkcie
vozidla prejdú do
pohotovostného
režimu.
Svetelná kontrolka
sa znova rozsvieti
po
odomknutí vozidla
pomocou funkcie
Bezkľúčový vstup a
naštartovanie alebo
pri otvorení dverí,
čím signalizuje úplné
nabitie batérie.
Svietia načerveno Porucha.
Ak dôjde k nárazu (a to aj miernemu) v oblasti krytu priestoru nabíjacieho
konektora, nepoužívajte ho.
Nerozoberajte ani neupravujte nabíjací
konektor – nebezpečenstvo zásahu
elektrickým prúdom alebo požiaru!
Obráťte sa na autorizovaného predajcu alebo
kvalifikovaný servis PEUGEOT.
Nabíjacie káble, zásuvky a
nabíjačky
Nabíjací kábel dodávaný s vozidlom (v závislosti
od verzie) je kompatibilný s elektrickými
systémami v danej krajine predaja. Pri cestách
do zahraničia skontrolujte kompatibilitu
miestnych elektrických systémov s týmto
nabíjacím káblom.
Váš autorizovaný predajca ponúka celý
sortiment nabíjacích káblov.
Ak potrebujete ďalšie informácie a chcete
získať vhodné nabíjacie káble, obráťte sa na
autorizovaného predajcu alebo kvalifikovaný
servis PEUGEOT.
Identifikačné štítky na nabíjacích
zásuvkách/konektoroch
Na vozidle, nabíjacom kábli a nabíjačke sú
umiestnené identifikačné štítky informujúce
používateľa o tom, ktoré zariadenie je potrebné
použiť.

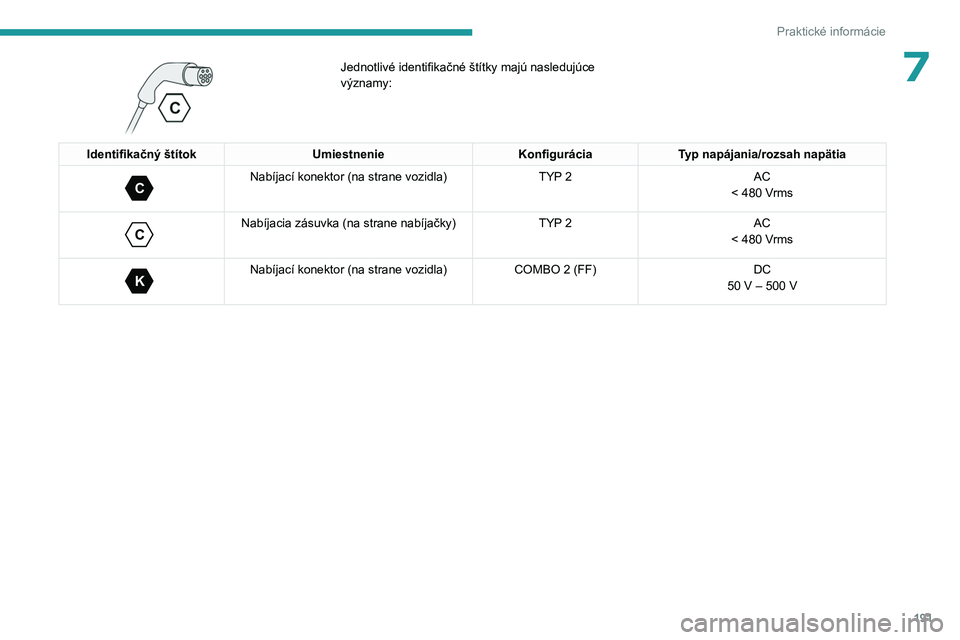

191
Praktické informácie
7

Jednotlivé identifikačné štítky majú nasledujúce
významy:
Identifikačný štítokUmiestnenieKonfiguráciaTyp napájania/rozsah napätia
C
Nabíjací konektor (na strane vozidla) TYP 2AC
< 480 Vrms

C
Nabíjacia zásuvka (na strane nabíjačky)TYP 2AC
< 480 Vrms

K
Nabíjací konektor (na strane vozidla)COMBO 2 (FF)DC
50 V – 500 V

192
Praktické informácie

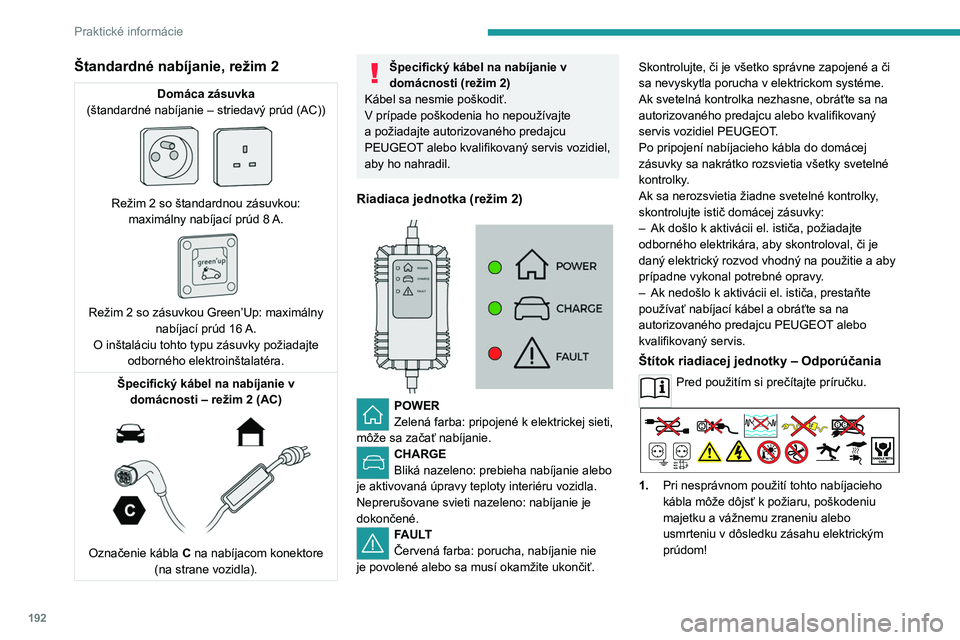

Štandardné nabíjanie, režim 2
Domáca zásuvka
(štandardné nabíjanie – striedavý prúd (AC))


Režim 2 so štandardnou zásuvkou: maximálny nabíjací prúd 8 A.

Režim 2 so zásuvkou Green’Up: maximálny nabíjací prúd 16 A.
O inštaláciu tohto typu zásuvky požiadajte odborného elektroinštalatéra.
Špecifický kábel na nabíjanie v domácnosti – režim 2 (AC)


Označenie kábla C na nabíjacom konektore
(na strane vozidla).
Špecifický kábel na nabíjanie v
domácnosti (režim 2)
Kábel sa nesmie poškodiť.
V prípade poškodenia ho nepoužívajte
a požiadajte autorizovaného predajcu
PEUGEOT alebo kvalifikovaný servis vozidiel,
aby ho nahradil.
Riadiaca jednotka (režim 2)


POWER
Zelená farba: pripojené k elektrickej sieti,
môže sa začať nabíjanie.
CHARGE
Bliká nazeleno: prebieha nabíjanie alebo
je aktivovaná úpravy teploty interiéru vozidla.
Neprerušovane svieti nazeleno: nabíjanie je
dokončené.
FAULT
Červená farba: porucha, nabíjanie nie
je povolené alebo sa musí okamžite ukončiť. Skontrolujte, či je všetko správne zapojené a či
sa nevyskytla porucha v elektrickom systéme.
Ak svetelná kontrolka nezhasne, obráťte sa na
autorizovaného predajcu alebo kvalifikovaný
servis vozidiel PEUGEOT.
Po pripojení nabíjacieho kábla do domácej
zásuvky sa nakrátko rozsvietia všetky svetelné
kontrolky.
Ak sa nerozsvietia žiadne svetelné kontrolky,
skontrolujte istič domácej zásuvky:
–

Ak došlo k aktivácii el.
ističa, požiadajte
odborného elektrikára, aby skontroloval, či je
daný elektrický rozvod vhodný na použitie a aby
prípadne vykonal potrebné opravy.
–
Ak nedošlo k aktivácii el.
ističa, prestaňte
používať nabíjací kábel a obráťte sa na
autorizovaného predajcu PEUGEOT alebo
kvalifikovaný servis.
Štítok riadiacej jednotky – Odporúčania
Pred použitím si prečítajte príručku.
1. Pri nesprávnom použití tohto nabíjacieho
kábla môže dôjsť k požiaru, poškodeniu
majetku a vážnemu zraneniu alebo
usmrteniu v dôsledku zásahu elektrickým
prúdom!

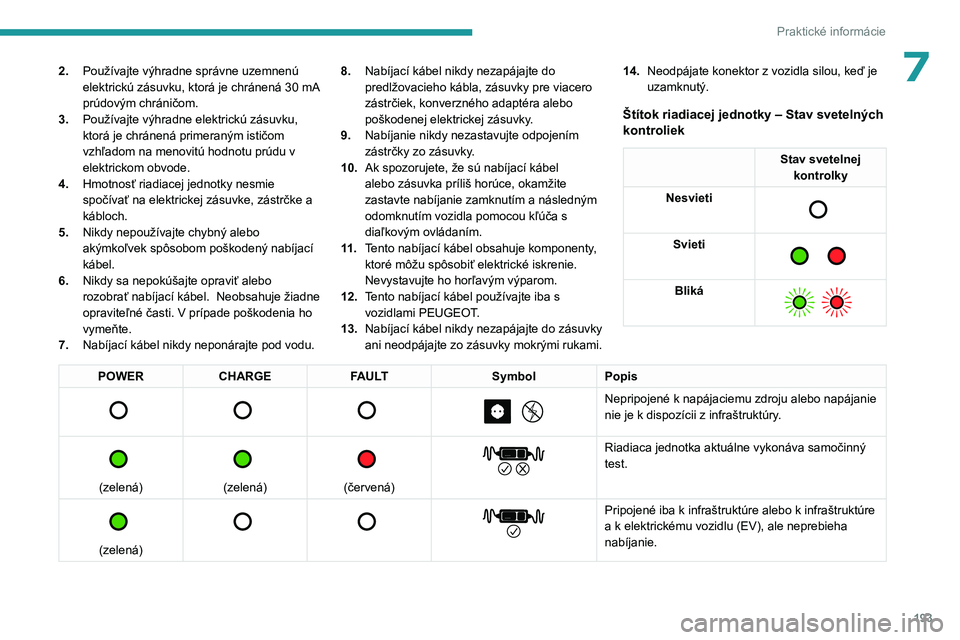

193
Praktické informácie
72.Používajte výhradne správne uzemnenú
elektrickú zásuvku, ktorá je chránená 30
mA
prúdovým chráničom.
3. Používajte výhradne elektrickú zásuvku,
ktorá je chránená primeraným ističom
vzhľadom na menovitú hodnotu prúdu v
elektrickom obvode.
4. Hmotnosť riadiacej jednotky nesmie
spočívať na elektrickej zásuvke, zástrčke a
kábloch.
5. Nikdy nepoužívajte chybný alebo
akýmkoľvek spôsobom poškodený nabíjací
kábel.
6. Nikdy sa nepokúšajte opraviť alebo
rozobrať nabíjací kábel.
Neobsahuje žiadne
opraviteľné časti. V prípade poškodenia ho
vymeňte.
7. Nabíjací kábel nikdy neponárajte pod vodu. 8.
Nabíjací kábel nikdy nezapájajte do
predlžovacieho kábla, zásuvky pre viacero
zástrčiek, konverzného adaptéra alebo
poškodenej elektrickej zásuvky.
9. Nabíjanie nikdy nezastavujte odpojením
zástrčky zo zásuvky.
10. Ak spozorujete, že sú nabíjací kábel
alebo zásuvka príliš horúce, okamžite
zastavte nabíjanie zamknutím a následným
odomknutím vozidla pomocou kľúča s
diaľkovým ovládaním.
11 . Tento nabíjací kábel obsahuje komponenty,
ktoré môžu spôsobiť elektrické iskrenie.
Nevystavujte ho horľavým výparom.
12. Tento nabíjací kábel používajte iba s
vozidlami PEUGEOT.
13. Nabíjací kábel nikdy nezapájajte do zásuvky
ani neodpájajte zo zásuvky mokrými rukami. 14.
Neodpájate konektor z vozidla silou, keď je
uzamknutý.
Štítok riadiacej jednotky – Stav svetelných
kontroliek
Stav svetelnej
kontrolky
Nesvieti


Svieti

Bliká

POWER CHARGE FAULT SymbolPopis

Nepripojené k napájaciemu zdroju alebo napájanie
nie je k dispozícii z infraštruktúry.


(zelená)


(zelená)


(červená)


Riadiaca jednotka aktuálne vykonáva samočinný
test.


(zelená)


Pripojené iba k infraštruktúre alebo k infraštruktúre
a k elektrickému vozidlu (EV), ale neprebieha
nabíjanie.

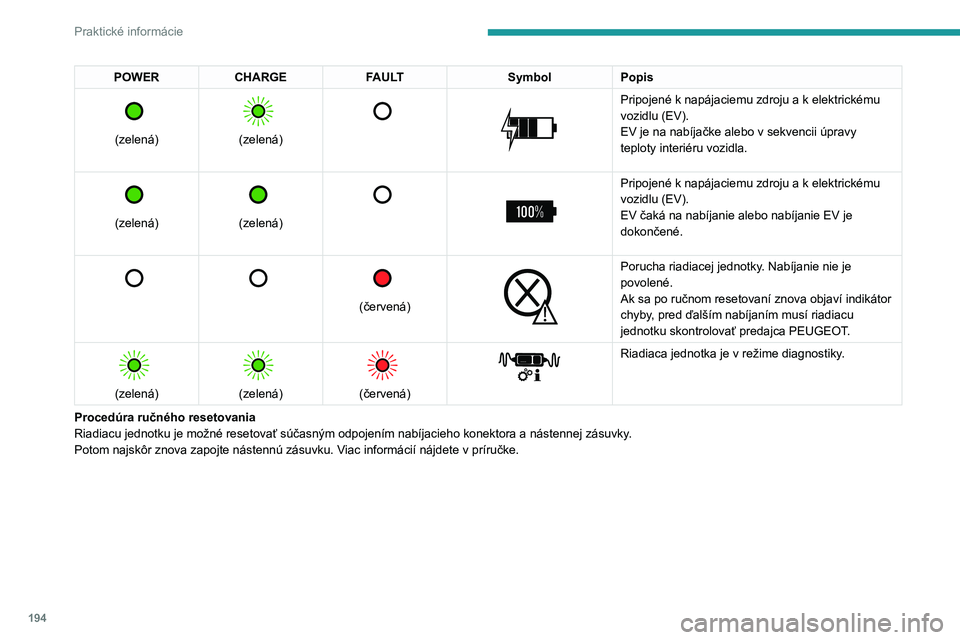

194
Praktické informácie
POWERCHARGE FAULT SymbolPopis

(zelená)


(zelená)



Pripojené k napájaciemu zdroju a k elektrickému
vozidlu (EV).
EV je na nabíjačke alebo v sekvencii úpravy
teploty interiéru vozidla.


(zelená)


(zelená)



Pripojené k napájaciemu zdroju a k elektrickému
vozidlu (EV).
EV čaká na nabíjanie alebo nabíjanie EV je
dokončené.


(červená)


Porucha riadiacej jednotky. Nabíjanie nie je
povolené.
Ak sa po ručnom resetovaní znova objaví indikátor
chyby, pred ďalším nabíjaním musí riadiacu
jednotku skontrolovať predajca PEUGEOT.


(zelená)


(zelená)


(červená)


Riadiaca jednotka je v režime diagnostiky.
Procedúra ručného resetovania
Riadiacu jednotku je možné resetovať súčasným odpojením nabíjacieho konektora a nástennej zásuvky .
Potom najskôr znova zapojte nástennú zásuvku. Viac informácií nájdete v

príručke.

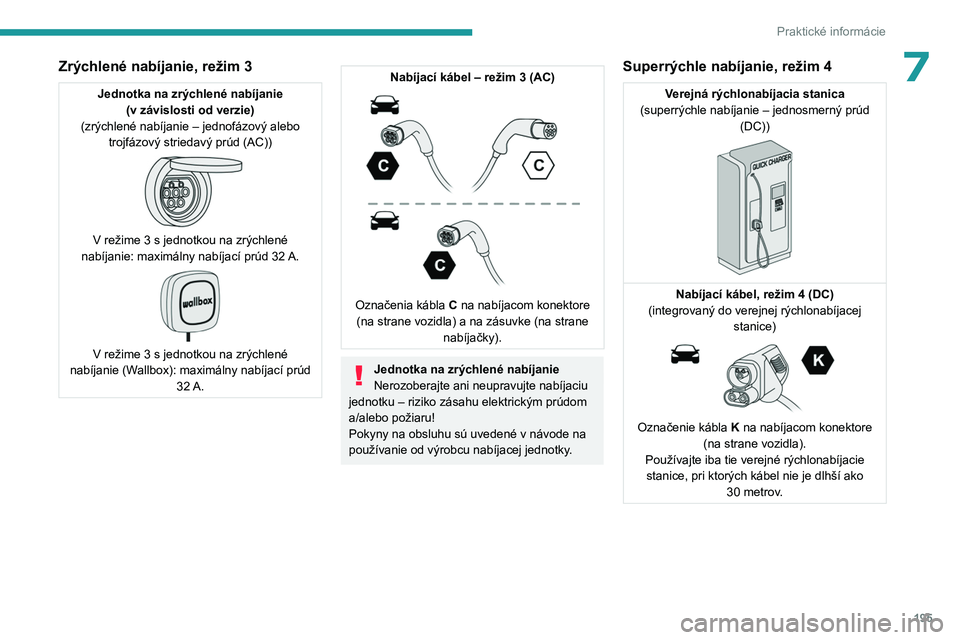

195
Praktické informácie
7Zrýchlené nabíjanie, režim 3
Jednotka na zrýchlené nabíjanie (v závislosti od verzie)
(zrýchlené nabíjanie – jednofázový alebo trojfázový striedavý prúd (AC))


V režime 3 s jednotkou na zrýchlené
nabíjanie: maximálny nabíjací prúd 32 A.

V režime 3 s jednotkou na zrýchlené
nabíjanie (Wallbox): maximálny nabíjací prúd 32

A.
Nabíjací kábel – režim 3 (AC)

Označenia kábla C na nabíjacom konektore
(na strane vozidla) a na zásuvke (na strane nabíjačky).
Jednotka na zrýchlené nabíjanie
Nerozoberajte ani neupravujte nabíjaciu
jednotku – riziko zásahu elektrickým prúdom
a/alebo požiaru!
Pokyny na obsluhu sú uvedené v návode na
používanie od výrobcu nabíjacej jednotky.
Superrýchle nabíjanie, režim 4
Verejná rýchlonabíjacia stanica
(superrýchle nabíjanie – jednosmerný prúd (DC))


Nabíjací kábel, režim 4 (DC)
(integrovaný do verejnej rýchlonabíjacej stanice)


Označenie kábla K na nabíjacom konektore
(na strane vozidla).
Používajte iba tie verejné rýchlonabíjacie stanice, pri ktorých kábel nie je dlhší ako 30
metrov.

196
Praktické informácie

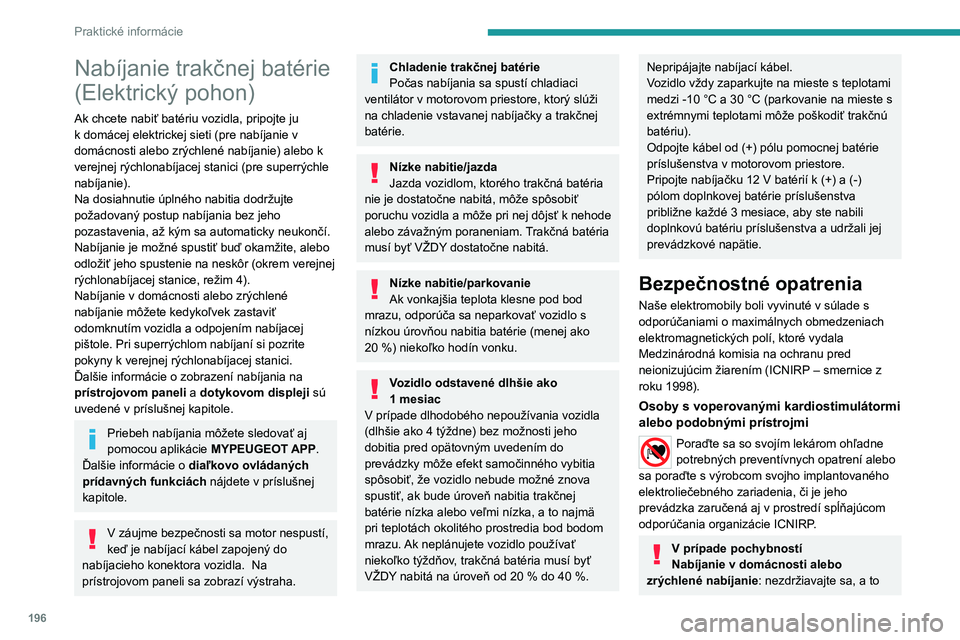

Nabíjanie trakčnej batérie
(Elektrický pohon)
Ak chcete nabiť batériu vozidla, pripojte ju
k domácej elektrickej sieti (pre nabíjanie v
domácnosti alebo zrýchlené nabíjanie) alebo k
verejnej rýchlonabíjacej stanici (pre superrýchle
nabíjanie).
Na dosiahnutie úplného nabitia dodržujte
požadovaný postup nabíjania bez jeho
pozastavenia, až kým sa automaticky neukončí.
Nabíjanie je možné spustiť buď okamžite, alebo
odložiť jeho spustenie na neskôr (okrem verejnej
rýchlonabíjacej stanice, režim 4).
Nabíjanie v domácnosti alebo zrýchlené
nabíjanie môžete kedykoľvek zastaviť
odomknutím vozidla a odpojením nabíjacej
pištole. Pri superrýchlom nabíjaní si pozrite
pokyny k verejnej rýchlonabíjacej stanici.
Ďalšie informácie o zobrazení nabíjania na
prístrojovom paneli a dotykovom displeji sú
uvedené v príslušnej kapitole.
Priebeh nabíjania môžete sledovať aj
pomocou aplikácie MYPEUGEOT APP.
Ďalšie informácie o

diaľkovo ovládaných
prídavných funkciách

nájdete v príslušnej
kapitole.
V záujme bezpečnosti sa motor nespustí,
keď je nabíjací kábel zapojený do
nabíjacieho konektora vozidla.
Na
prístrojovom paneli sa zobrazí výstraha.
Chladenie trakčnej batérie
Počas nabíjania sa spustí chladiaci
ventilátor v motorovom priestore, ktorý slúži
na chladenie vstavanej nabíjačky a trakčnej
batérie.
Nízke nabitie/jazda
Jazda vozidlom, ktorého trakčná batéria
nie je dostatočne nabitá, môže spôsobiť
poruchu vozidla a môže pri nej dôjsť k nehode
alebo závažným poraneniam. Trakčná batéria
musí byť VŽDY dostatočne nabitá.
Nízke nabitie/parkovanie
Ak vonkajšia teplota klesne pod bod
mrazu, odporúča sa neparkovať vozidlo s
nízkou úrovňou nabitia batérie (menej ako
20

%) niekoľko hodín vonku.
Vozidlo odstavené dlhšie ako
1 mesiac
V prípade dlhodobého nepoužívania vozidla
(dlhšie ako 4 týždne) bez možnosti jeho
dobitia pred opätovným uvedením do
prevádzky môže efekt samočinného vybitia
spôsobiť, že vozidlo nebude možné znova
spustiť, ak bude úroveň nabitia trakčnej
batérie nízka alebo veľmi nízka, a to najmä
pri teplotách okolitého prostredia bod bodom
mrazu. Ak neplánujete vozidlo používať
niekoľko týždňov, trakčná batéria musí byť
VŽDY nabitá na úroveň od 20
% do 40 %.
Nepripájajte nabíjací kábel.
Vozidlo vždy zaparkujte na mieste s teplotami
medzi -10 °C a 30 °C (parkovanie na mieste s
extrémnymi teplotami môže poškodiť trakčnú
batériu).
Odpojte kábel od (+) pólu pomocnej batérie
príslušenstva v motorovom priestore.
Pripojte nabíjačku 12 V batérií k (+) a (-)
pólom doplnkovej batérie príslušenstva
približne každé 3
mesiace, aby ste nabili
doplnkovú batériu príslušenstva a udržali jej
prevádzkové napätie.
Bezpečnostné opatrenia
Naše elektromobily boli vyvinuté v súlade s
odporúčaniami o maximálnych obmedzeniach
elektromagnetických polí, ktoré vydala
Medzinárodná komisia na ochranu pred
neionizujúcim žiarením
(ICNIRP – smernice z
roku 1998).
Osoby s voperovanými kardiostimulátormi
alebo podobnými prístrojmi
Poraďte sa so svojím lekárom ohľadne
potrebných preventívnych opatrení alebo
sa poraďte s výrobcom svojho implantovaného
elektroliečebného zariadenia, či je jeho
prevádzka zaručená aj v prostredí spĺňajúcom
odporúčania organizácie ICNIRP.
V prípade pochybností
Nabíjanie v domácnosti alebo
zrýchlené nabíjanie: nezdržiavajte sa, a to

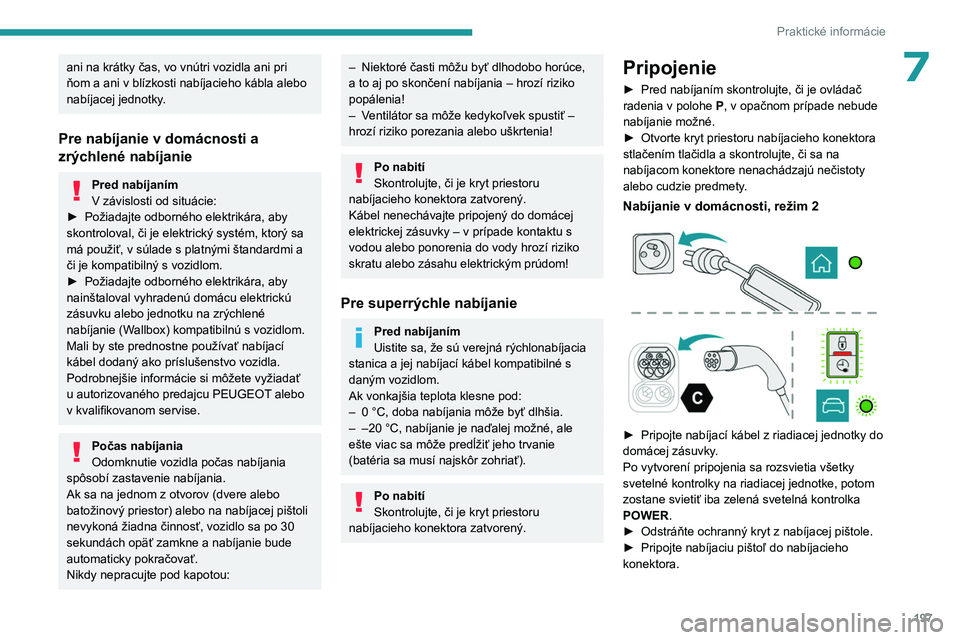

197
Praktické informácie
7ani na krátky čas, vo vnútri vozidla ani pri
ňom a ani v blízkosti nabíjacieho kábla alebo
nabíjacej jednotky.
Pre nabíjanie v domácnosti a
zrýchlené nabíjanie
Pred nabíjaním
V závislosti od situácie:
►

Požiadajte odborného elektrikára, aby
skontroloval, či je elektrický systém, ktorý sa
má použiť, v súlade s platnými štandardmi a
či je kompatibilný s vozidlom.
►


Požiadajte odborného elektrikára, aby
nainštaloval vyhradenú domácu elektrickú
zásuvku alebo jednotku na zrýchlené
nabíjanie (W

allbox) kompatibilnú s vozidlom.
Mali by ste prednostne používať nabíjací
kábel dodaný ako príslušenstvo vozidla.
Podrobnejšie informácie si môžete vyžiadať
u autorizovaného predajcu PEUGEOT alebo
v

kvalifikovanom servise.
Počas nabíjania
Odomknutie vozidla počas nabíjania
spôsobí zastavenie nabíjania.
Ak sa na jednom z otvorov (dvere alebo
batožinový priestor) alebo na nabíjacej pištoli
nevykoná žiadna činnosť, vozidlo sa po 30
sekundách opäť zamkne a nabíjanie bude
automaticky pokračovať.
Nikdy nepracujte pod kapotou:
– Niektoré časti môžu byť dlhodobo horúce,
a to aj po skončení nabíjania – hrozí riziko
popálenia!
–

V
entilátor sa môže kedykoľvek spustiť –
hrozí riziko porezania alebo uškrtenia!
Po nabití
Skontrolujte, či je kryt priestoru
nabíjacieho konektora zatvorený.
Kábel nenechávajte pripojený do domácej
elektrickej zásuvky – v prípade kontaktu s
vodou alebo ponorenia do vody hrozí riziko
skratu alebo zásahu elektrickým prúdom!
Pre superrýchle nabíjanie
Pred nabíjaním
Uistite sa, že sú verejná rýchlonabíjacia
stanica a jej nabíjací kábel kompatibilné s
daným vozidlom.
Ak vonkajšia teplota klesne pod:
–

0 °C, doba nabíjania môže byť dlhšia.
–


–20 °C, nabíjanie je naďalej možné, ale
ešte viac sa môže predĺžiť jeho trvanie
(batéria sa musí najskôr zohriať).
Po nabití
Skontrolujte, či je kryt priestoru
nabíjacieho konektora zatvorený.
Pripojenie
► Pred nabíjaním skontrolujte, či je ovládač radenia v polohe P , v opačnom prípade nebude
nabíjanie možné.
►

Otvorte kryt priestoru nabíjacieho konektora
stlačením tlačidla a skontrolujte, či sa na
nabíjacom konektore nenachádzajú nečistoty
alebo cudzie predmety

.
Nabíjanie v domácnosti, režim 2



► Pripojte nabíjací kábel z riadiacej jednotky do
domácej zásuvky .
Po vytvorení pripojenia sa rozsvietia všetky
svetelné kontrolky na riadiacej jednotke, potom
zostane svietiť iba zelená svetelná kontrolka
POWER.
►

Odstráňte ochranný kryt z
nabíjacej pištole.
►

Pripojte nabíjaciu pištoľ do nabíjacieho
konektora.

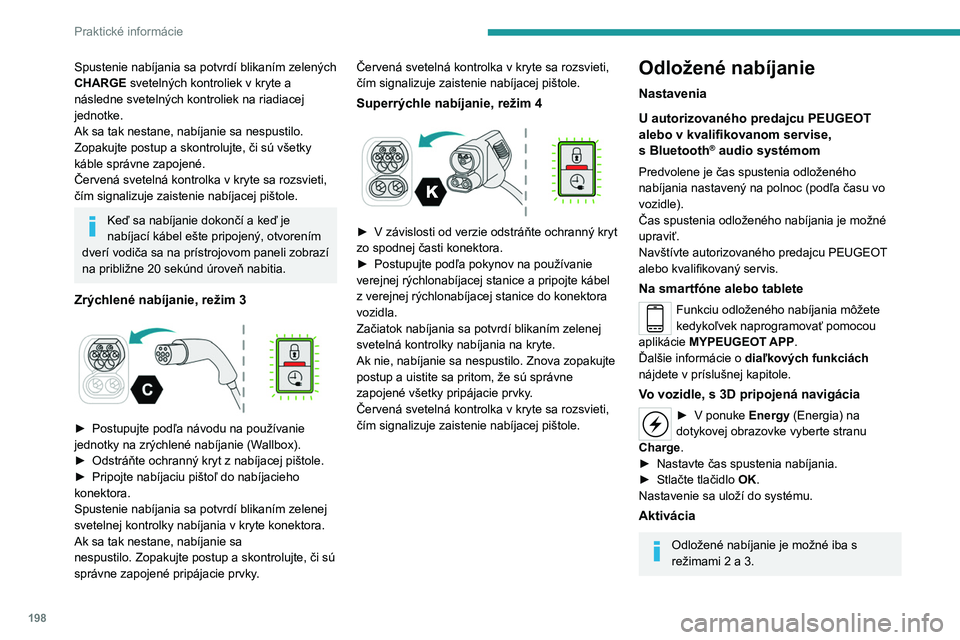

198
Praktické informácie
Spustenie nabíjania sa potvrdí blikaním zelených
CHARGE svetelných kontroliek v kryte a
následne svetelných kontroliek na riadiacej
jednotke.
Ak sa tak nestane, nabíjanie sa nespustilo.
Zopakujte postup a skontrolujte, či sú všetky
káble správne zapojené.
Červená svetelná kontrolka v kryte sa rozsvieti,
čím signalizuje zaistenie nabíjacej pištole.
Keď sa nabíjanie dokončí a keď je
nabíjací kábel ešte pripojený, otvorením
dverí vodiča sa na prístrojovom paneli zobrazí
na približne 20 sekúnd úroveň nabitia.
Zrýchlené nabíjanie, režim 3

► Postupujte podľa návodu na používanie
jednotky na zrýchlené nabíjanie (W allbox).
►

Odstráňte ochranný kryt z
nabíjacej pištole.
►

Pripojte nabíjaciu pištoľ do nabíjacieho
konektora.
Spustenie nabíjania sa potvrdí blikaním zelenej
svetelnej kontrolky nabíjania v kryte konektora.
Ak sa tak nestane, nabíjanie sa
nespustilo.

Zopakujte postup a skontrolujte, či sú
správne zapojené pripájacie prvky. Červená svetelná kontrolka v kryte sa rozsvieti,
čím signalizuje zaistenie nabíjacej pištole.
Superrýchle nabíjanie, režim 4

► V závislosti od verzie odstráňte ochranný kryt
zo spodnej časti konektora.
►

Postupujte podľa pokynov na používanie
verejnej rýchlonabíjacej stanice a pripojte kábel
z verejnej rýchlonabíjacej stanice do konektora
vozidla.
Začiatok nabíjania sa potvrdí blikaním zelenej
svetelná kontrolky nabíjania na

kryte.
Ak nie, nabíjanie sa nespustilo.
Znova zopakujte
postup a uistite sa pritom, že sú správne
zapojené všetky pripájacie prvky.
Červená svetelná kontrolka v kryte sa rozsvieti,
čím signalizuje zaistenie nabíjacej pištole.
Odložené nabíjanie
Nastavenia
U autorizovaného predajcu PEUGEOT
alebo v kvalifikovanom servise,
s
Bluetooth
® audio systémom
Predvolene je čas spustenia odloženého
nabíjania nastavený na polnoc (podľa času vo
vozidle).
Čas spustenia odloženého nabíjania je možné
upraviť.
Navštívte autorizovaného predajcu PEUGEOT
alebo kvalifikovaný servis.
Na smartfóne alebo tablete
Funkciu odloženého nabíjania môžete
kedykoľvek naprogramovať pomocou
aplikácie MYPEUGEOT APP.
Ďalšie informácie o

diaľkových funkciách

nájdete v príslušnej kapitole.
Vo vozidle, s 3D pripojená navigácia
► V ponuke Energy (Energia) na
dotykovej obrazovke vyberte stranu
Charge.
►

Nastavte čas spustenia nabíjania.
►


Stlačte tlačidlo OK

.
Nastavenie sa uloží do systému.
Aktivácia
Odložené nabíjanie je možné iba s
režimami 2 a 3.
