Peugeot Expert Tepee 2011 Instrukcja Obsługi (in Polish)

89
Lusterka wsteczne i szyby

ERGONOMIA i KOMFOR
T
3

ELEKTRYCZNE PODNOŚNIKI SZYB
1.
Przycisk podnośnika szyby kierowcy
2.
Przycisk podnośnika szyby pasażera
Sterowanie elektryczne podnośników jest
w
yłączane:

- około 45 sekund po wyłączeniu zapłonu,

- po otworzen
iu drzwi przednich, jeżeli
zapłon
jest wyłączony.

Ponowne włączenie systemu

Po podłączeniu akumulatora, należy
ponownie uruchomić system antyzaciskowy.

Opuścić całkowicie szybę, a następnie
podnieść ją; po każdym naciśnięciu
będzie się podnosiła o kilka centymetrów.
Powtarza
ć czynność do całkowitego
zam
knięcia szyby.
Po osią
gnięciu położenia zamkniętej szyby,
należy przytrzymać przełącznik jeszcze
przez jedną sekundę.
W trakcie te
j czynności, system zaciskowy
jest wyłączony.
D
ysponują Państwo dwoma trybami
działania:

Tryb ręczny

Nacisnąć przycisk lub pociągnąć za
niego, nie pokonując punktu oporu. Szyba
zatrz
yma się w momencie zwolnienia
przycisku.

Tryb automatyczny

Nacisnąć przycisk lub pociągnąć za niego,
pokonując punkt oporu. Szyba otworzy
się lub zamknie całkowicie po zwolnieniu
przycisku. Ponowne naciśnięcie przycisku
powoduje zatrzymanie szyby.
System antyzaciskowy
Jeżeli samochód jest wyposażony, gdy
podnosząca się sz
yba napotka przeszkodę,
zatrzyma się i częściowo opuści.
W przypadku nieoczekiwanego otworzenia
się szyby w trakcie jej zamykania, nacisnąć
przeł
ącznik do całkowitego otworzenia.
W cią
gu 4 kolejnych sekund, pociągnąć
przełącznik i przytrzymać do całkowitego
zamknięcia szyby.
W trakcie tej czynności, system
antyzaciskowy jest wyłączony.


Wskazówki praktyczne

W przypadku zaciśnięcia, w trakcie pracy
podnośnika szyby, należy zmienić kierunek
ruchu szyby. W tym celu, należy nacisnąć
odpowiedni prz
ycisk.
Jeżeli kierowca wł
ącza przycisk podnośnika
szyby pasażera, musi upewnić się czy nikt nie
uniemożliwi prawidłowego zamknięcia szyby.
Kierowca powinien sprawdzić cz
y pasażerowie
prawidłowo używają podnośników szyb.
W trakcie podnoszenia lub opuszczania
szyby, należy zwrócić szczeg

90


Bezpieczeństwo w trakcie jazdy

HAMULEC POSTOJOWY
Parkując samochód na pochyłej drodze,
należy skręcić koła w kierunku chodnika i
zaciągnąć hamulec postojowy.
Nie ma potrzeb
y włączania biegu pozaparkowaniu samochodu, szczególnie gdy jest on obciążony.

ŚWIATŁA AWARYJNE

Wcisnąć ten przycisk, migają światła
ki
erunkowskazów.
Światła te mo
gą działać przy wyłączonym
zapłonie.
Stosować w
yłącznie w sytuacjach
niebezpiecznych, w przypadku zatrzymania
awar
yjnego lub w czasie jazdy w warunkach
nienaturalnych.
BEZPIECZEŃSTWO PODCZAS JAZDY


Włączanie

Pociągnąć za dźwignię hamulca
postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu, należy
upewnić się, czy hamulec ręczny został
zaciągnięty.
Zaci
ągnięcie lub nieprawidłowe
zwolnienie hamulca postojowego,
sygnalizowane jest zapaleniem się
k
ontrolki w zestawie wskaźnik

91

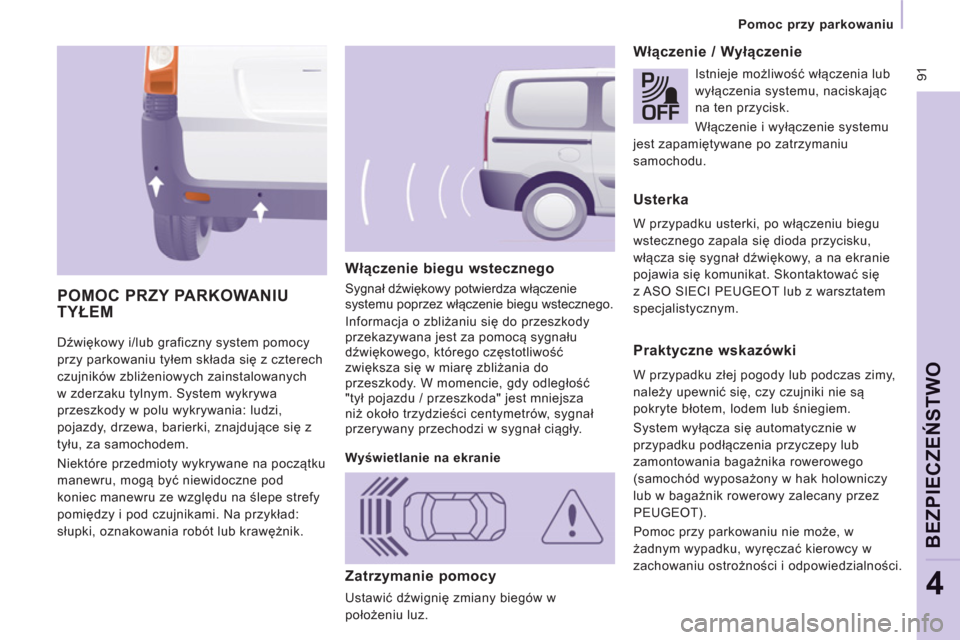

Pomoc przy parkowaniu

BEZPIECZEŃ
STWO
4

Dźwiękowy i/lub graficzny system pomocy
przy parkowaniu tyłem składa się z czterech
czujników zbliżeniowych zainstalowanych
w zderzaku tylnym. System wykrywa
przeszkody w polu wykrywania: ludzi,
pojazdy, drzewa, barierki, znajdujące się z
tyłu, za samochodem.
Niektóre przedmioty wykrywane na początku
manewru, mogą być niewidoczne pod
koniec manewru ze względu na ślepe strefy
pomiędzy i pod czujnikami. Na przykład:
słupki, oznakowania robót lub krawężnik.
Włączenie biegu wstecznego

Sygnał dźwiękowy potwierdza włączenie
systemu poprzez włączenie biegu wstecznego.
Informacja o zbliżaniu się do przeszkody
przekazywana jest za pomocą sygnału
dźwiękowego, którego częstotliwość
zwiększa się w miarę zbliżania do
przeszkody. W momencie, gdy odległość
"tył pojazdu / przeszkoda" jest mniejsza
niż około trzydzieści centymetrów, sygnał
przerywany przechodzi w sygnał ciągły.


Włączenie / Wyłączenie

POMOC PRZY PARKOWANIUTYŁEM


Wyświetlanie na ekranie
Istnieje możliwość włączenia lub
wyłączenia systemu, naciskając
na ten przycisk.
Włączenie i wyłączenie systemu
jest zapamiętywane po zatrzymaniu
samochodu.


Usterka

W przypadku usterki, po włączeniu biegu
wstecznego zapala się dioda przycisku,
włącza się sygnał dźwiękowy, a na ekranie
pojawia się komunikat. Skontaktować się
z ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.


Praktyczne wskazówki

W przypadku złej pogody lub podczas zimy,
należy upewnić się, czy czujniki nie są
pokryte błotem, lodem lub śniegiem.
System wyłącza się automatycznie w
przypadku podłączenia przyczepy lub
zamontowania bagażnika rowerowego
(samochód wyposażony w hak holowniczy
lub w bagażnik rowerowy zalecany przez
PEUGEOT).
Pomoc przy parkowaniu nie może, w
żadnym wypadku, wyręczać kierowcy w
zachowaniu ostrożności i odpowiedzialności.
Zatrzymanie pomocy

Ustawić dźwignię zmiany biegów w
położeniu luz.

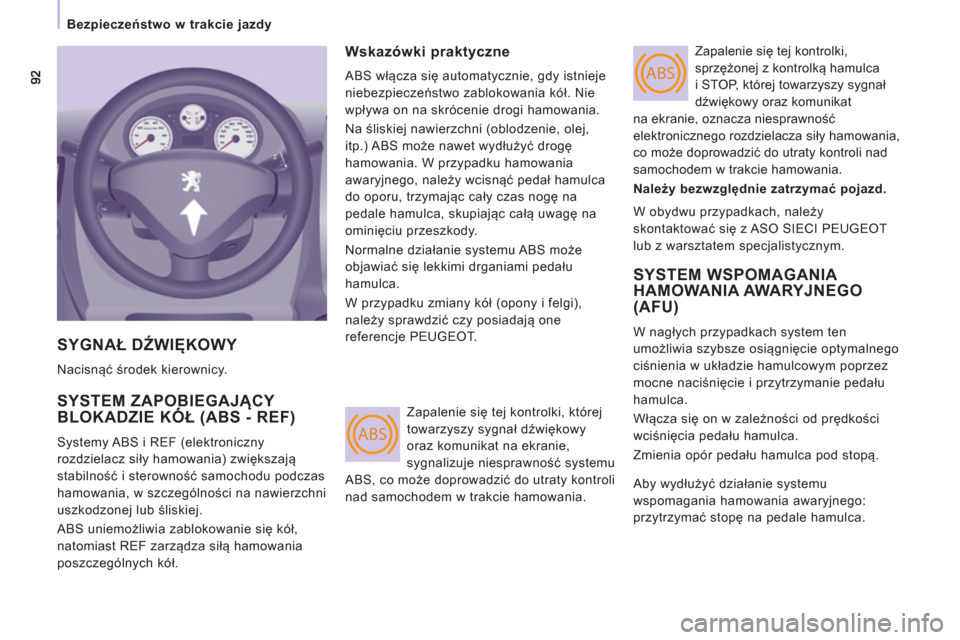

ABS
ABS


Bezpieczeństwo w trakcie jazdy


SYGNAŁ DŹWIĘKOWY

Nacisnąć środek kierownicy.

SYSTEM ZAPOBIEGAJĄCY BLOKADZIE KÓŁ (ABS - REF)Ą

Systemy ABS i REF (elektroniczny
rozdzielacz siły hamowania) zwiększają
stabilność i sterowność samochodu podczas
hamowania, w szczególności na nawierzchni
uszkodzonej lub śliskiej.
ABS uniemożliwia zablokowanie się kół,
natomiast REF zarządza siłą hamowania
poszczególnych kół.
Wskazówki praktyczne

ABS włącza się automatycznie, gdy istnieje
niebezpieczeństwo zablokowania kół. Nie
wpływa on na skrócenie drogi hamowania.
Na śliskiej nawierzchni (oblodzenie, olej,
itp.) ABS może nawet wydłużyć drogę
hamowania. W przypadku hamowania
awaryjnego, należy wcisnąć pedał hamulca
do oporu, trzymając cały czas nogę na
pedale hamulca, skupiając całą uwagę na
ominięciu przeszkody.
Normalne działanie systemu ABS może
objawiać się lekkimi drganiami pedału
hamulca.
W przypadku zmiany kół (opony i felgi),
należy sprawdzić czy posiadają one
referencje PEUGEOT. Zapalenie się tej kontrolki,
sprzężonej z kontrolką hamulca
i STOP, której towarzyszy sygnał
dźwiękowy oraz komunikat
na ekranie, oznacza niesprawność
elektronicznego rozdzielacza siły hamowania,
co może doprowadzić do utraty kontroli nad
samochodem w trakcie hamowania.

Należy bezwzględnie zatrzymać pojazd.

SYSTEM WSPOMAGANIA
HAMOWANIA AWARYJNEGO
(AFU)
W nagłych przypadkach system ten
umożliwia szybsze osiągnięcie optymalnego
ciśnienia w układzie hamulcowym poprzez
mocne naciśnięcie i przytrzymanie pedału
hamulca.
Włącza się on w zależności od prędkości
wciśnięcia pedału hamulca.
Zmienia opór pedału hamulca pod stopą. Zapalenie się tej kontrolki, której
towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie,
sygnalizuje niesprawność systemu
ABS, co może doprowadzić do utraty kontroli
nad samochodem w trakcie hamowania. W obydwu przypadkach, należy
skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Aby wydłużyć działanie systemu
wspomagania hamowania awaryjnego:
przytrzymać stopę na pedale hamulca.

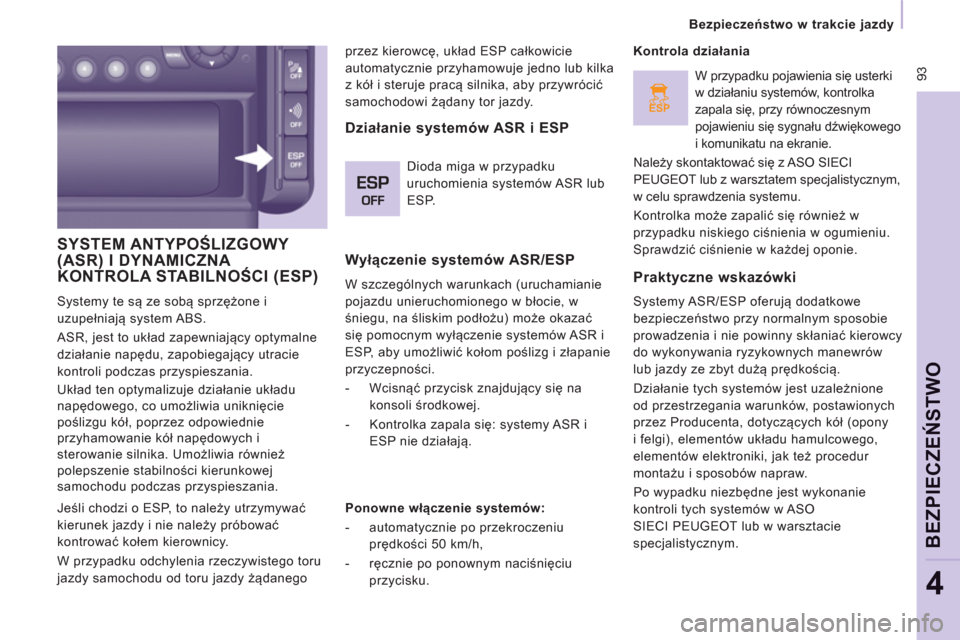

ESP
93
Bezpieczeństwo w trakcie jazdy


BEZPIECZEŃ
STWO
4

SYSTEM ANTYPOŚLIZGOWY (ASR) I DYNAMICZNA KONTROLA STABILNOŚCI (ESP)()

Systemy te są ze sobą sprzężone i
uzupełniają system ABS.
ASR, jest to układ zapewniający optymalne
działanie napędu, zapobiegający utracie
kontroli podczas przyspieszania.
Układ ten optymalizuje działanie układu
napędowego, co umożliwia uniknięcie
poślizgu kół, poprzez odpowiednie
przyhamowanie kół napędowych i
sterowanie silnika. Umożliwia również
polepszenie stabilności kierunkowej
samochodu podczas przyspieszania. przez kierowcę, układ ESP całkowicie
automatycznie przyhamowuje jedno lub kilka
z kół i steruje pracą silnika, aby przywrócić
samochodowi żądany tor jazdy.
Wyłączenie systemów ASR/ESP

W szczególnych warunkach (uruchamianie
pojazdu unieruchomionego w błocie, w
śniegu, na śliskim podłożu) może okazać
się pomocnym wyłączenie systemów ASR i
ESP, aby umożliwić kołom poślizg i złapanie
przyczepności.


- Wcisnąć przycisk znajdujący się na
konsoli środkowej.

- Kontrolka zapala się: systemy ASR i
ESP nie działają.
Kontrola działania

Praktyczne wskazówki

Systemy ASR/ESP oferują dodatkowe
bezpieczeństwo przy normalnym sposobie
prowadzenia i nie powinny skłaniać kierowcy
do wykonywania ryzykownych manewrów
lub jazdy ze zbyt dużą prędkością.
Działanie tych systemów jest uzależnione
od przestrzegania warunków, postawionych
przez Producenta, dotyczących kół (opony
i felgi), elementów układu hamulcowego,
elementów elektroniki, jak też procedur
montażu i sposobów napraw.
Po wypadku niezbędne jest wykonanie
kontroli tych systemów w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym.
Działanie systemów ASR i ESP

Dioda miga w przypadku
uruchomienia systemów ASR lub
ESP.

Ponowne włączenie systemów:


- automatycznie po przekroczeniu
prędkości 50 km/h,

- ręcznie po ponownym naciśnięciu
przycisku.
W przypadku pojawienia się usterki
w działaniu systemów, kontrolka
zapala się, przy równoczesnym
pojawieniu się sygnału dźwiękowego
i komunikatu na ekranie.
Należy skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjalistycznym,
w celu sprawdzenia systemu.
Kontrolka może zapalić się również w
przypadku niskiego ciśnienia w ogumieniu.
Sprawdzić ciśnienie w każdej oponie.

Jeśli chodzi o ESP, to należy utrzymywać
kierunek jazdy i nie należy próbować
kontrować kołem kierownicy.
W przypadku odchylenia rzeczywistego toru
jazdy samochodu od toru jazdy żądanego

94

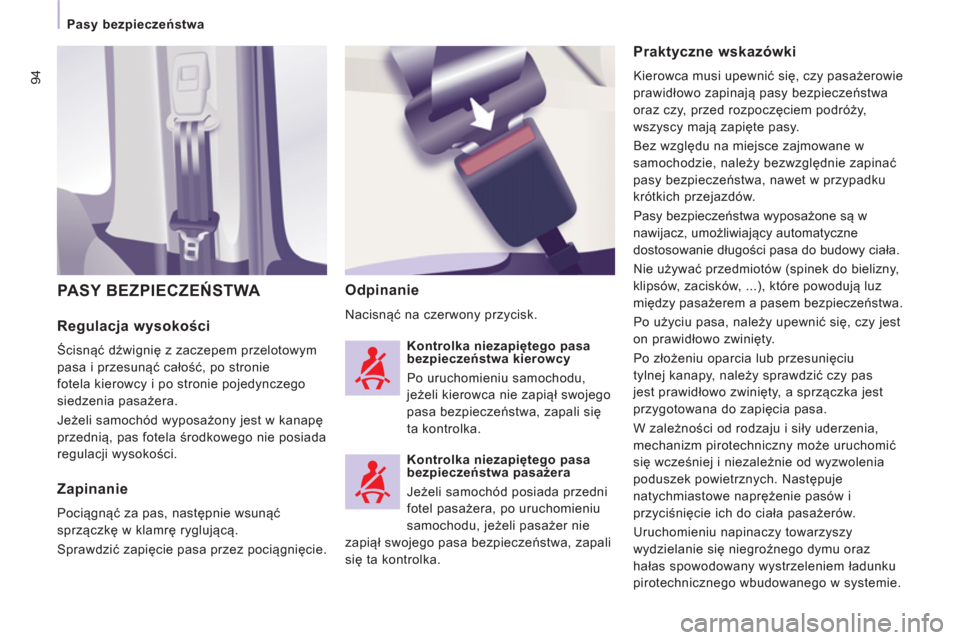

Pasy bezpieczeństwa



Regulacja wysokości

Ścisnąć dźwignię z zaczepem przelotowym
pasa i przesunąć całość, po stronie
fotela kierowcy i po stronie pojedynczego
siedzenia pasażera.
Jeżeli samoch
ód wyposażony jest w kanapę
przednią, pas fotela środkowego nie posiada
regulacji wysokości.
Odpinanie
Nacisnąć na czerwony przycisk.

PASY BEZPIECZEŃSTWA


Praktyczne wskazówki

Kierowca musi upewnić się, czy pasażerowie
prawidłowo zapinają pasy bezpieczeństwa
oraz czy, przed rozpoczęciem podróży,
wszyscy mają zapięte pasy.
Bez względu na miejsce zajmowane w
samochodzie, należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Pasy bezpieczeństwa wyposażone są w
nawijacz, umożliwiający automatyczne
dostosowanie długości pasa do budowy ciała.
Nie używać przedmiotów (spinek do bielizny,
klipsów, zacisków, ...), które powodują luz
między pasażerem a pasem bezpieczeństwa.
Po użyciu pasa, należy upewnić się, czy jest
on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy, należy sprawdzi
ć czy pas
jest prawidłowo zwinięty, a sprzączka jest
przygotowana do zapięcia pasa.
W zależności od rodzaju i siły uderzenia,
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Następuje
natychmiastowe naprężenie pasów i
przyciśnięcie ich do ciała pasażerów.
Uruchomieniu napinaczy towarzyszy
wydzielanie się niegroźnego dymu oraz
hałas spowodowany wystrzeleniem ładunku
pirotechnicznego wbudowanego w systemie.

Zapinanie

Pociągnąć za pas, następnie wsunąć
sprzączkę w klamrę ryglującą.

Sprawdzić zapięcie pasa przez pociągnięcie.
Kontrolka niezapięte
go pasa
bezpieczeństwa kierowcy

Po uruchomieniu samochodu,
jeżeli kierowca nie zapiął swojego
pasa bezpieczeństwa, zapali się
t
a kontrolka.

Kontrolka niezapiętego pasa
bezpieczeństwa pasażera
Jeżeli samochód posiada przedni
fotel pasażera, po uruchomieniu
samochodu, jeżeli pasażer nie
zapiął swojego pasa bezpieczeństwa, zapali
się ta kontrolka.

95

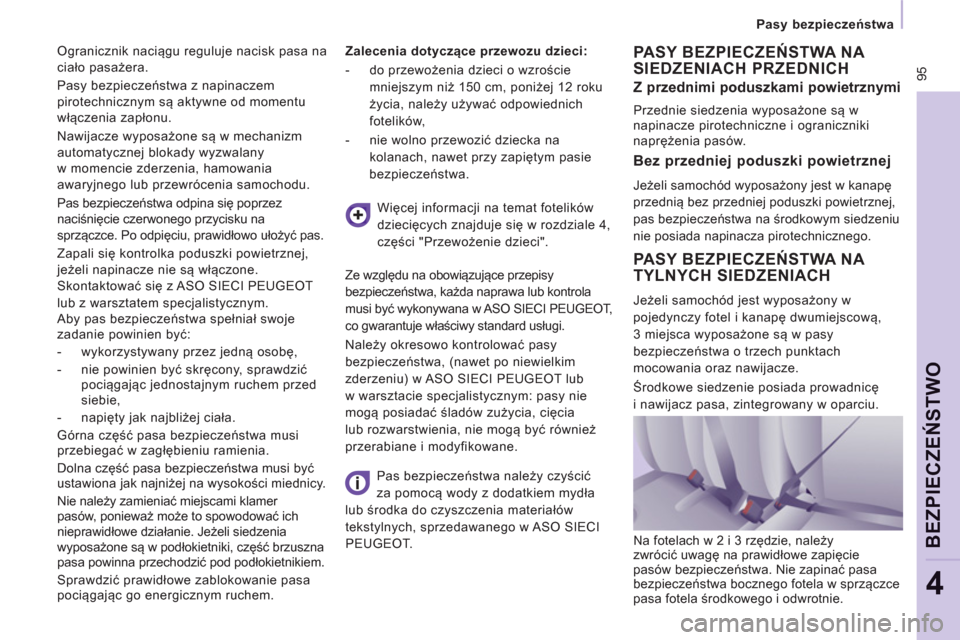

Pasy bezpieczeństwa

BEZPIECZEŃ
STWO
4

Ogranicznik naciągu reguluje nacisk pasa na
ciało pasażera.
Pasy bezpieczeństwa z napinaczem
pirotechnicznym są aktywne od momentu
włączenia zapłonu.
Nawijacze wyposażone są w mechanizm
automatycznej blokady wyzwalany
w momencie zderzenia, hamowania
awaryjnego lub przewrócenia samochodu.
Pas bezpieczeństwa odpina się poprzez
naciśnięcie czerwonego przycisku na
sprzączce. Po odpięciu, prawidłowo ułożyć pas.
Zapali się kontrolka poduszki powietrznej,
jeżeli napinacze nie są włączone.
Skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Zalecenia dotyczące przewozu dzieci:


- do przewożenia dzieci o wzroście
mniejszym niż 150 cm, poniżej 12 roku
życia, należy używać odpowiednich
fotelików,

- nie wolno przewozić dziecka na
kolanach, nawet przy zapiętym pasie
bezpieczeństwa.

PASY BEZPIECZEŃSTWA NA
SIEDZENIACH PRZEDNICH
PASY BEZPIECZEŃSTWA N
A TYLNYCH SIEDZENIACH

Jeżeli samochód jest wyposażony w
pojedynczy fotel i kanapę dwumiejscową,
3 mie
jsca wyposażone są w pasy
bezpieczeństwa o trzech punktach
mocowania oraz nawijacze.
Środkowe siedzenie posiada prowadnic
ę
i nawi
jacz pasa, zintegrowany w oparciu. Więcej informacji na temat fotelików
dziecięcych znajduje się w rozdziale 4,
części "Przewożenie dzieci".
Ze względu na obowiązujące przepisy
bezpieczeństwa, każda naprawa lub kontrola
musi być wykonywana w ASO SIECI PEUGEOT,
co gwarantuje właściwy standard usługi.
Należy okresowo kontrolować pasy
bezpieczeństwa, (nawet po niewielkim
zderzeniu) w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym: pasy nie
mogą posiadać śladów zużycia, cięcia
lub rozwarstwienia, nie mogą być również
przerabiane i modyfikowane.
Pas bezpieczeństwa należy czyścić
za pomocą wody z dodatkiem mydła
lub środka do czyszczenia materiałów
tekstylnych, sprzedawanego w ASO SIECI
PEUGEOT.
Aby pas bezpieczeństwa spełniał swoje
zadanie powinien być:


- wykorzystywany przez jedną osobę,

- nie powinien być skręcony, sprawdzić
pociągając jednostajnym ruchem przed
siebie,

- napięty jak najbliżej ciała.
Górna część pasa bezpieczeństwa musi
przebiegać w zagłębieniu ramienia.
Dolna część pasa bezpieczeństwa musi być
ustawiona jak najniżej na wysokości miednicy.
Nie należy zamieniać miejscami klamer
pasów, ponieważ może to spowodować ich
nieprawidłowe działanie. Jeżeli siedzenia
wyposażone są w podłokietniki, część brzuszna
pasa powinna przechodzić pod podłokietnikiem.
Sprawdzić prawidłowe zablokowanie pasa
pociągając go energicznym ruchem.


Z przednimi poduszkami powietrznymi

Przednie siedzenia wyposażone są w
napinacze pirotechniczne i ograniczniki
naprężenia pasów.


Bez przedniej poduszki powietrznej

Jeżeli samochód wyposażony jest w kanapę
przednią bez przedniej poduszki powietrznej,
pas bezpieczeństwa na środkowym siedzeniu
nie posiada napinacza pirotechnicznego.
Na fotelach w 2 i 3 rzędzie, należ
y
zwrócić uwagę na prawidłowe zapięciepasów bezpieczeństwa. Nie zapinać pasa
bezpieczeństwa bocznego fotela w sprzączce pasa fotela środkowego i odwrotnie.

96

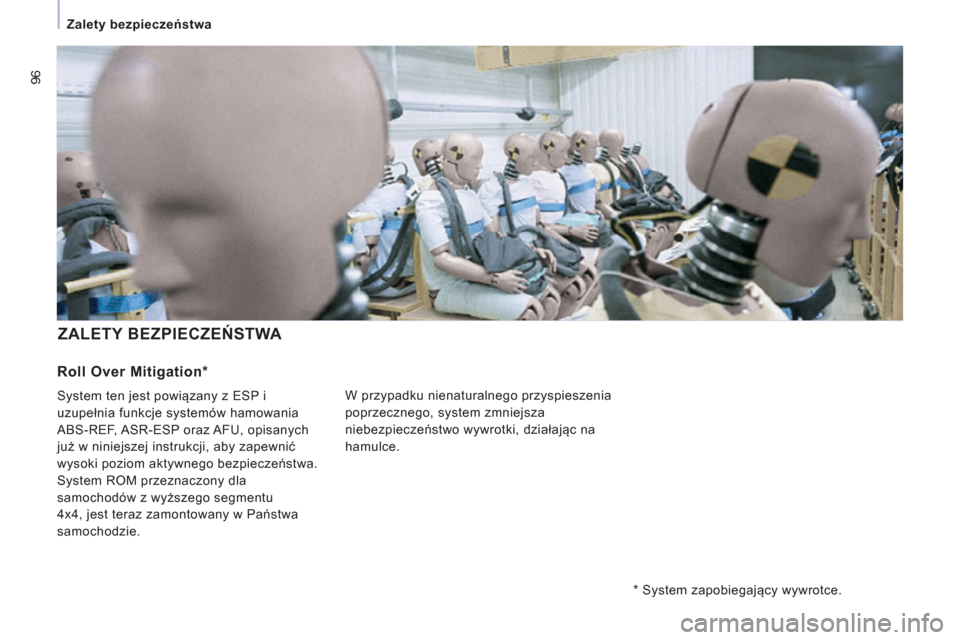

Zalety bezpieczeństwa


ZALETY BEZPIECZEŃSTWA
W przypadku nienaturalnego przyspieszenia
poprzeczne
go, system zmniejsza
niebezpieczeństwo w
ywrotki, działając na
h
amulce.
Roll Over Mitigation

*
System ten jest powiązany z ESP i
uzupełnia funkcje systemów hamowania
ABS-REF, ASR-ESP oraz AFU, opisanych
już w niniejszej instrukcji, aby zapewnić
w
ysoki poziom aktywnego bezpieczeństwa.
System ROM przeznaczony dla
samochod

97

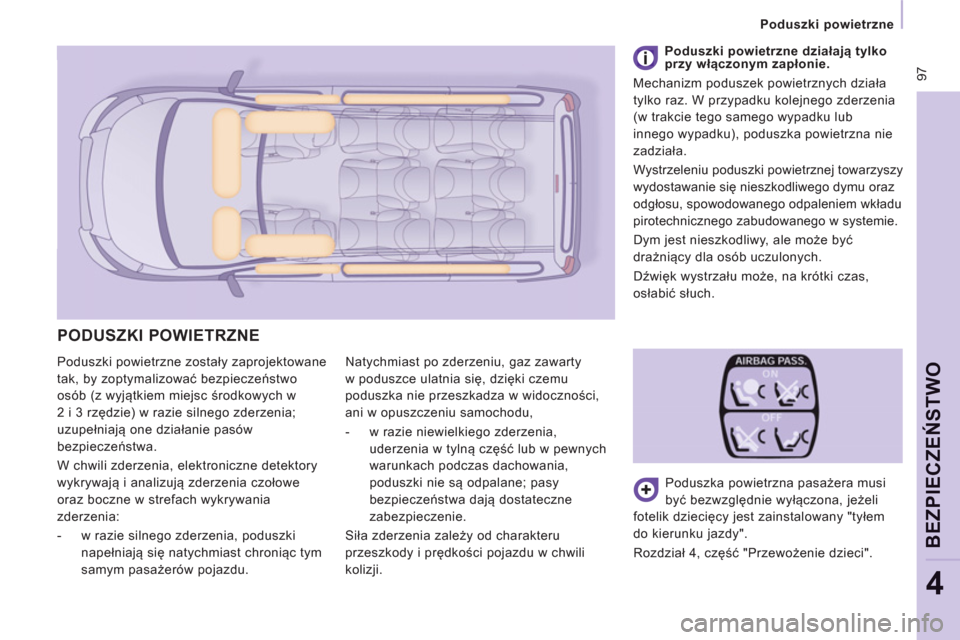

Poduszki powietrzne

BEZPIECZEŃ
STWO
4

Poduszki powietrzne zostały zaprojektowane
tak, by zoptymalizować bezpieczeństwo
osób (z wyjątkiem miejsc środkowych w
2 i 3 rzędzie) w razie silnego zderzenia;
uzupełniają one działanie pasów
bezpieczeństwa.
W chwili zderzenia, elektroniczne detektory
wykrywają i analizują zderzenia czołowe
oraz boczne w strefach wykrywania
zderzenia:


- w razie silnego zderzenia, poduszki
napełniają się natychmiast chroniąc tym
samym pasażerów pojazdu. Natychmiast po zderzeniu, gaz zawarty
w poduszce ulatnia się, dzięki czemu
poduszka nie przeszkadza w widoczności,
ani w opuszczeniu samochodu,


- w razie niewielkiego zderzenia,
uderzenia w tylną część lub w pewnych
warunkach podczas dachowania,
poduszki nie są odpalane; pasy
bezpieczeństwa dają dostateczne
zabezpieczenie.
Siła zderzenia zależy od charakteru
przeszkody i prędkości pojazdu w chwili
kolizji. Poduszka powietrzna pasażera musi
być bezwzgl
ędnie wyłączona, jeżeli
fotelik dziecięcy jest zainstalowany "tyłem
do kierunku jazdy".
Rozdział 4, część "Przewożenie dzieci".

Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Mechanizm poduszek powietrznych działa
tylko raz. W przypadku kolejnego zderzenia
(w trakcie tego samego wypadku lub
innego wypadku), poduszka powietrzna nie
zadziała.
Wystrzeleniu poduszki powietrznej towarzyszy
wydostawanie się nieszkodliwego dymu oraz
odgłosu, spowodowanego odpaleniem wkładu
pirotechnicznego zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wystrzału może, na krótki czas,
osłabić słuch.

PODUSZKI POWIETRZNE

98

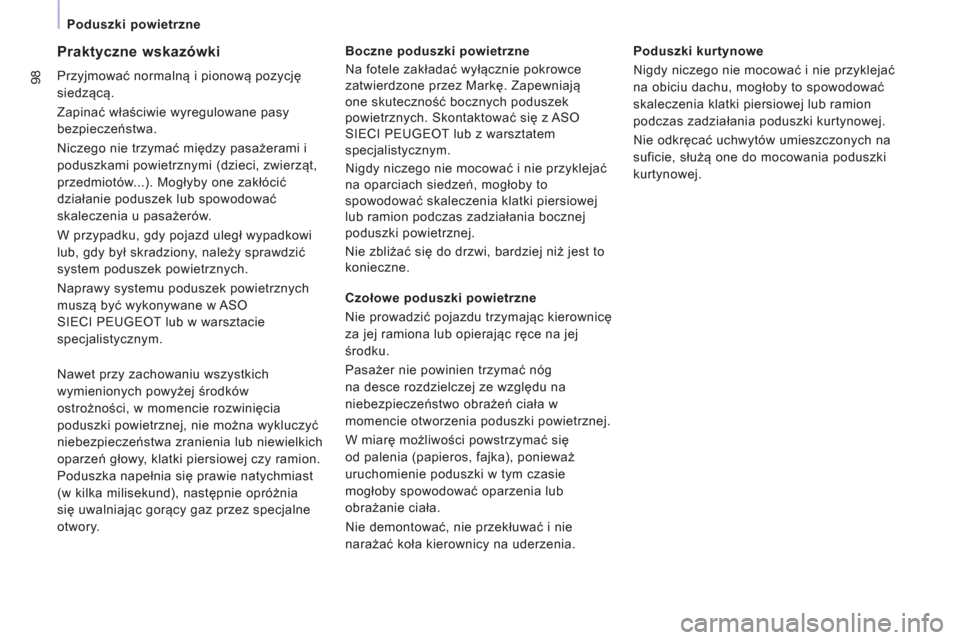

Poduszki powietrzne



Praktyczne wskazówki

Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Niczego nie trzymać między pasażerami i
poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...). Mogłyby one zakłócić
działanie poduszek lub spowodować
skaleczenia u pasażerów.
W przypadku, gdy pojazd uległ wypadkowi
lub, gdy był skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
zatwierdzone przez Markę. Zapewniają
one skuteczność bocznych poduszek
powietrznych. Skontaktować się z ASO
SIECI PEUGEOT lub z warsztatem
specjalistycznym.
Nigdy niczego nie mocować i nie przyklejać
na oparciach siedzeń, mogłoby to
spowodować skaleczenia klatki piersiowej
lub ramion podczas zadziałania bocznej
poduszki powietrznej.
Nie zbliżać się do drzwi, bardziej niż jest to
konieczne.

Czołowe poduszki powietrzne
Nie prowadzić pojazdu trzymając kierownicę
za jej ramiona lub opierając ręce na jej
środku.
Pasażer nie powinien trzymać nóg
na desce rozdzielczej ze względu na
niebezpieczeństwo obrażeń ciała w
momencie otworzenia poduszki powietrznej.
W miarę możliwości powstrzymać się
od palenia (papieros, fajka), ponieważ
uruchomienie poduszki w tym czasie
mogłoby spowodować oparzenia lub
obrażanie ciała.
Nie demontować, nie przekłuwać i nie
narażać koł
a kierownicy na uderzenia.
Nawet przy zachowaniu wszystkich
wymienionych powyżej środków
ostrożności, w momencie rozwinięcia
poduszki powietrznej, nie można wykluczyć
niebezpieczeństwa zranienia lub niewielkich
oparzeń głowy, klatki piersiowej czy ramion.
Poduszka napełnia się prawie natychmiast
(w kilka milisekund), następnie opróżnia
się uwalniając gorący gaz przez specjalne
otwory.
Poduszki kurt
ynowe
Nigdy niczego nie mocować i nie przyklejać
na obiciu dachu, mogłoby to spowodować
skaleczenia klatki piersiowej lub ramion
podczas zadziałania poduszki kurtynowej.
Nie odkręcać uchw
ytów umieszczonych na
suficie, służą one do mocowania poduszki
kurt
ynowej.
