Peugeot Expert Tepee 2011 Instrukcja Obsługi (in Polish)

129

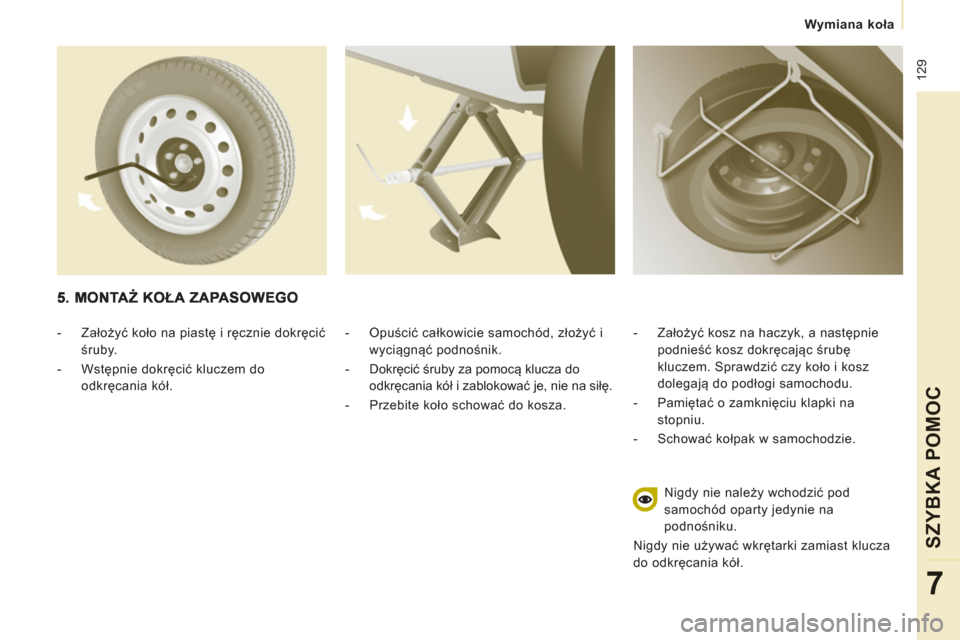

Wymiana koła
SZYBKA POMOC
7


- Opuścić całkowicie samochód, złożyć i
wyciągnąć podnośnik.

- Dokręcić śruby za pomocą klucza do
odkręcania kół i zablokować je, nie na siłę.

- Przebite koło schować do kosza.
- Założyć kosz na haczyk, a następnie
podnieść kosz dokręcając śrubę
kluczem. Sprawdzić czy koło i kosz
dolegają do podłogi samochodu.

- Pamiętać o zamknięciu klapki na
stopniu.

- Schować kołpak w samochodzie.
Nigdy nie należ
y wchodzić pod
samochód oparty jedynie na
podnośniku.
Nigdy nie używać wkrętarki zamiast klucza
do odkręcania kół.



- Założyć koło na piastę i ręcznie dokręcić
śruby.

- Wstępnie dokręcić kluczem do
odkręcania kół.

130

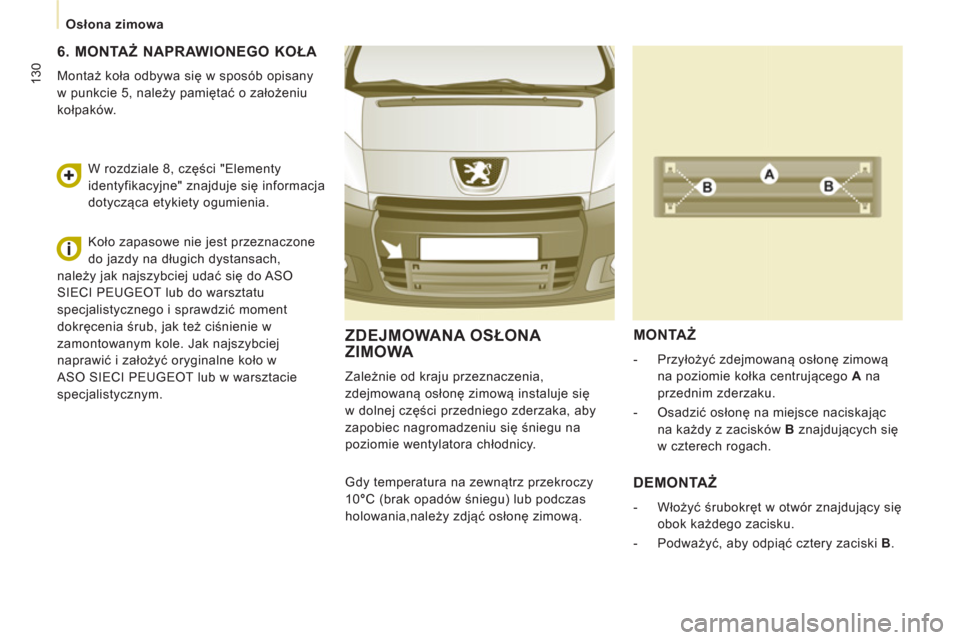

Osłona zimowa

ZDEJMOWANA OSŁONA
ZIMOWA
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową instaluje się
w dolnej części przedniego zderzaka, aby
zapobiec nagromadzeniu się śniegu na
poziomie wentylatora chłodnicy.


MONTAŻ



- Przyłożyć zdejmowaną osłonę zimową
na poziomie kołka centrującego A
na
przednim zderzaku.

- Osadzić osłonę na miejsce naciskając
na każdy z zacisków B
znajdujących się
w czterech rogach.

Gdy temperatura na zewnątrz przekroczy
10 °
C (brak opadów śniegu) lub podczas
holowania,
należy zdjąć osłonę zimową.


DEMONTAŻ



- Włożyć śrubokręt w otwór znajdujący się
obok każdego zacisku.

- Podważyć, aby odpiąć cztery zaciski B
.



6. MONTAŻ NAPRAWIONEGO KOŁA

Montaż koła odbywa się w sposób opisany
w punkcie 5, należy pamiętać o założeniu
kołpaków.
W rozdziale 8, części "Elementy
identyfikacyjne" znajduje się informacja
dotycząca etykiety ogumienia.
Koło zapasowe nie jest przeznaczone
do jazdy na długich dystansach,
należy jak najszybciej udać się do ASO
SIECI PEUGEOT lub do warsztatu
specjalistycznego i sprawdzić moment
dokręcenia śrub, jak też ciśnienie w
zamontowanym kole. Jak najszybciej
naprawić i założyć oryginalne koło w
ASO SIECI PEUGEOT lub w warsztacie
specjalistycznym.

131
Wymiana żarówki
SZYBKA POMOC
7

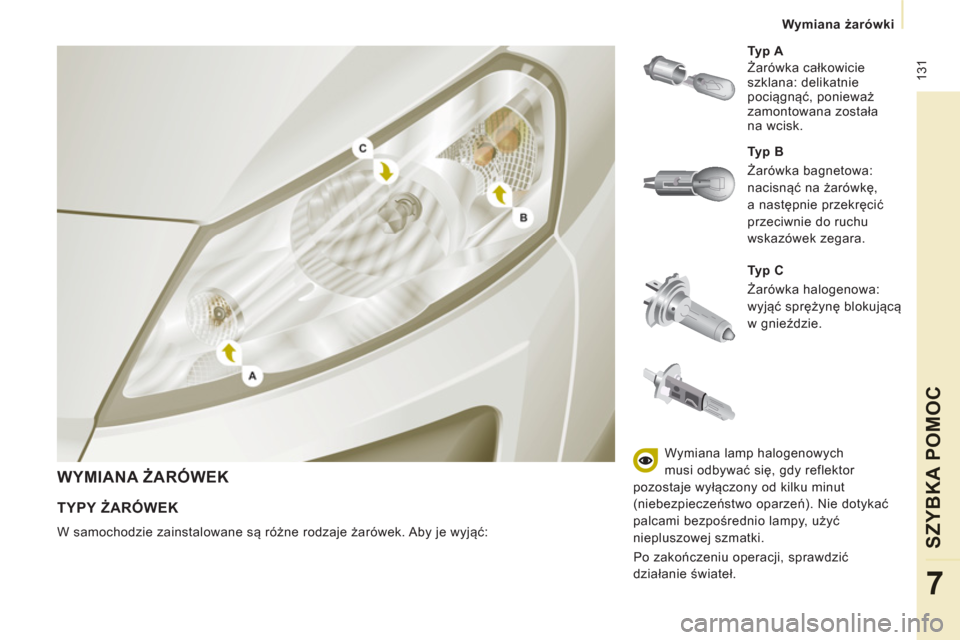

WYMIANA ŻARÓWEK


Ty p C
Żarówka halogenowa:
wyjąć sprężynę blokującą
w gnieździe.
Ty p A
Żarówka całkowicie
szklana: delikatnie
pociągnąć, ponieważ
zamontowana została
na wcisk.

TYPY ŻARÓWEK

W samochodzie zainstalowane są różne rodzaje żarówek. Aby je wyjąć:
Ty p B
Żarówka bagnetowa:
nacisnąć na żarówkę,
a następnie przekręcić
przeciwnie do ruchu
wskazówek zegara.
Wymiana lamp halogenowych
musi odbywać się, gdy reflektor
pozostaje wyłączony od kilku minut
(niebezpieczeństwo oparzeń). Nie dotykać
palcami bezpośrednio lampy, użyć
niepluszowej szmatki.
Po zakończeniu operacji, sprawdzić
działanie świateł.

132

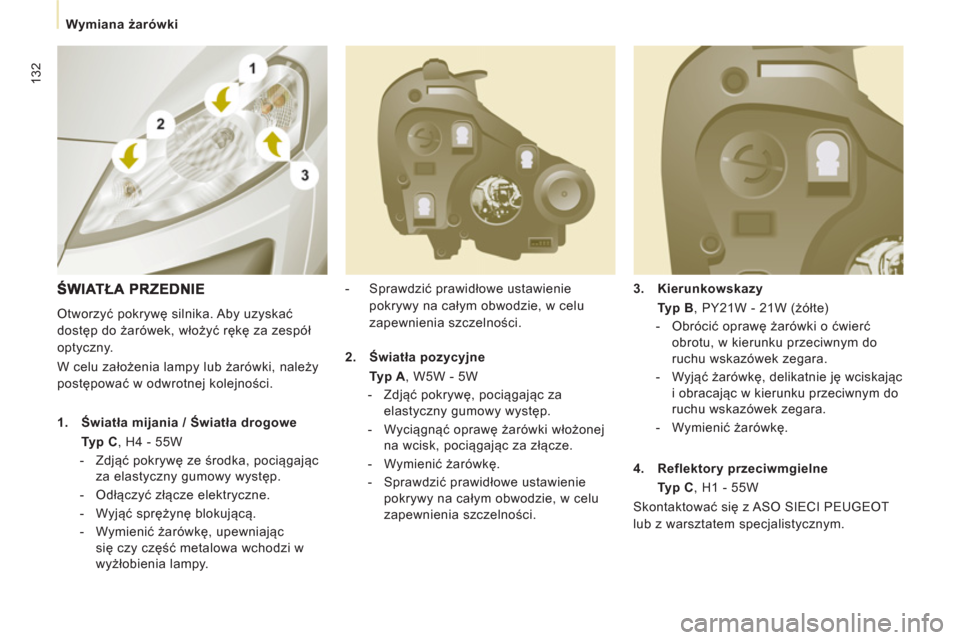

Wymiana żarówki

3.
Kierunkowskazy
Typ B
, PY21W - 21W (żółte)


- Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wyjąć żarówkę, delikatnie ję wciskając
i obracając w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.

Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia lampy lub żarówki, należy
postępować w odwrotnej kolejności.


1.
Światła mijania / Światła drogowe
Typ C
, H4 - 55W


- Zdjąć pokrywę ze środka, pociągając
za elastyczny gumowy występ.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą.

- Wymienić
żarówkę, upewniając
się czy część metalowa wchodzi w
wyżłobienia lampy.
2.
Światła pozycyjne
Typ A
, W5W - 5W


- Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.

- Wyciągnąć oprawę żarówki włożonej
na wcisk, pociągając za złącze.

- Wymienić żarówkę.

- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.
4.
Reflektory przeciwmgielne
Typ C
, H1 - 55W
Skontaktować
się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.

133
Wymiana żarówki
SZYBKA POMOC
7

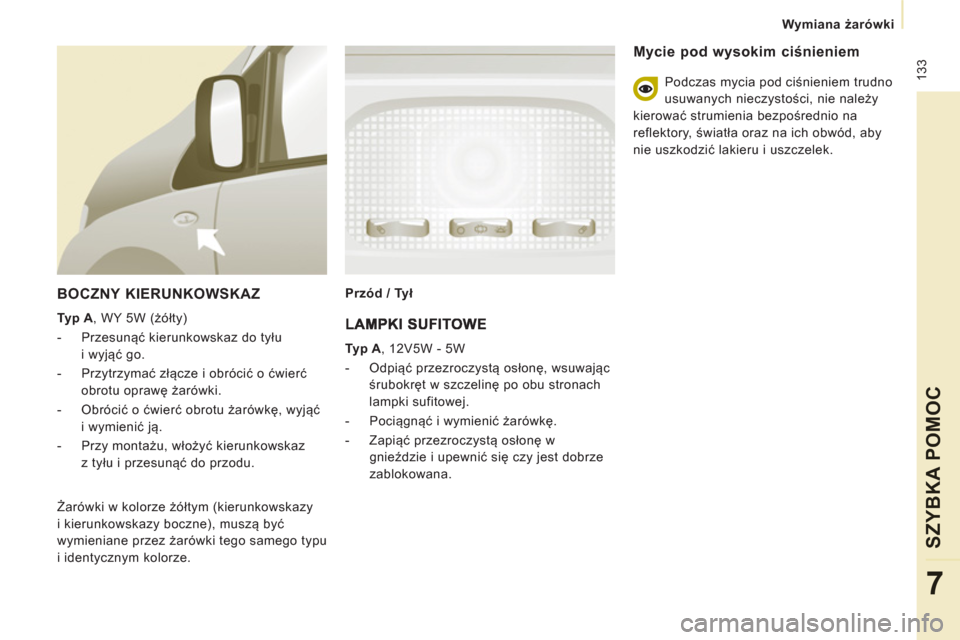

BOCZNY KIERUNKOWSKAZ


Typ A
, WY 5W (żółty)


- Przesunąć kierunkowskaz do tyłu
i wyjąć go.

- Przytrzymać złącze i obrócić o ćwierć
obrotu oprawę żarówki.

- Obrócić o ćwierć obrotu żarówkę, wyjąć
i wymienić ją.

- Przy montażu, włożyć kierunkowskaz
z tyłu i przesunąć do przodu.
Przód / Tył

Żarówki w kolorze żółtym (kierunkowskazy
i kierunkowskazy boczne), muszą być
wymieniane przez żarówki tego samego typu
i identycznym kolorze.

Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę, wsuwając
śrubokręt w szczelinę po obu stronach
lampki sufitowej.

- Pociągnąć i wymienić żarówkę.

- Zapiąć przezroczystą osłonę w
gnieździe i upewnić się czy jest dobrze
zablokowana.



Mycie pod wysokim ciśnieniem

Podczas mycia pod ciśnieniem trudno
usuwanych nieczystości, nie należy
kierować strumienia bezpośrednio na
reflektory, światła oraz na ich obwód, aby
nie uszkodzić lakieru i uszczelek.

134


Wymiana żarówki

ŚWIATŁA TYLNE

Więcej informacji na temat żarówek, można
przeczytać w części "Rodzaje żarówek".

- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie nakrętki mocujące.
Od zewnątrz, pociągnąć za
przezroczystą obudowę.

- Przytrzymując światło, odłączyć
złącza elektryczne.
- Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie
j
ę wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.

1.
Światła stop / światła pozycyjne

Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy

Typ B
, PY21W - 21W (żółte)

3.
Światła cofania

Typ B
, P21W - 21W

4.
Światła przeciwmgielne

Typ B
, P21W - 21W Podczas montażu, należy prawidłowo
ustawić:


- 8 występów,

- dwa białe kołki w dwa otwory na gumie
uszczelniającej zespó
ł świateł,

- przewód zasilania, aby go nie przyciąć.

Wymiana żarówki
SZYBKA POMOC
7

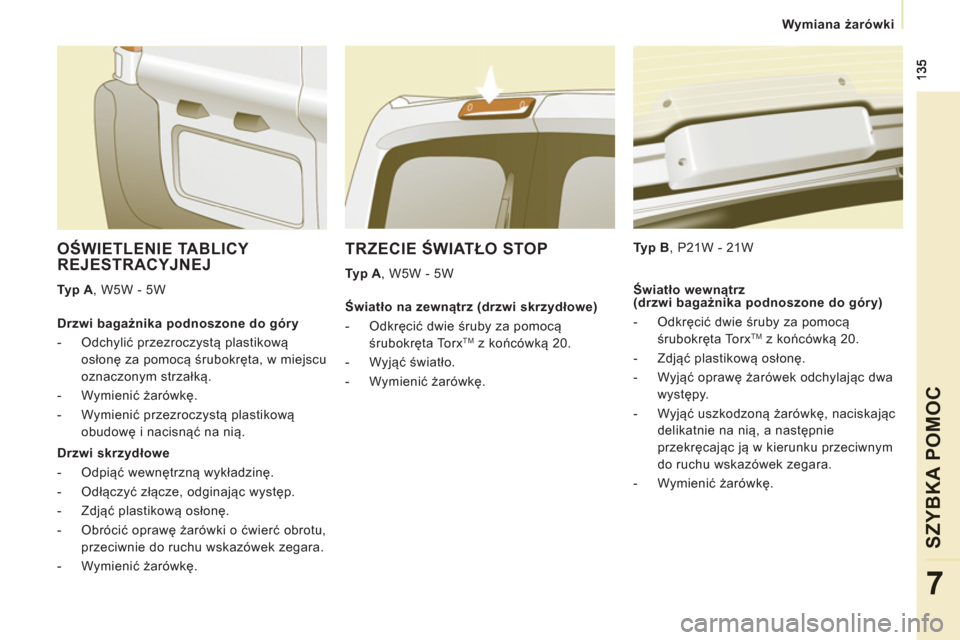

TRZECIE ŚWIATŁO STOP


Typ A
, W5W - 5W
Typ B
, P21W - 21W

OŚWIETLENIE TABLICY
REJESTRACYJNEJ

Typ A
, W5W - 5W

Drzwi bagażnika podnoszone do góry


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta, w miejscu
oznaczonym strzałką.

- Wymienić żarówkę.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.


Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Zdjąć plastikową osłonę.

- Obrócić oprawę żarówki o ćwierć obrotu,
przeciwnie do ruchu wskazówek zegara.

- Wymienić żarówkę.


Światło na zewnątrz (drzwi skrzydłowe)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx
TM
z końcówką 20.

- Wyjąć światło.

- Wymienić żarówkę.
Światło wewnątrz
(drzwi bagażnika podnoszone do góry)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM
z końcówką 20.

- Zdjąć plastikową osłonę.

- Wyjąć oprawę żarówek odchylając dwa
występy.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.

136

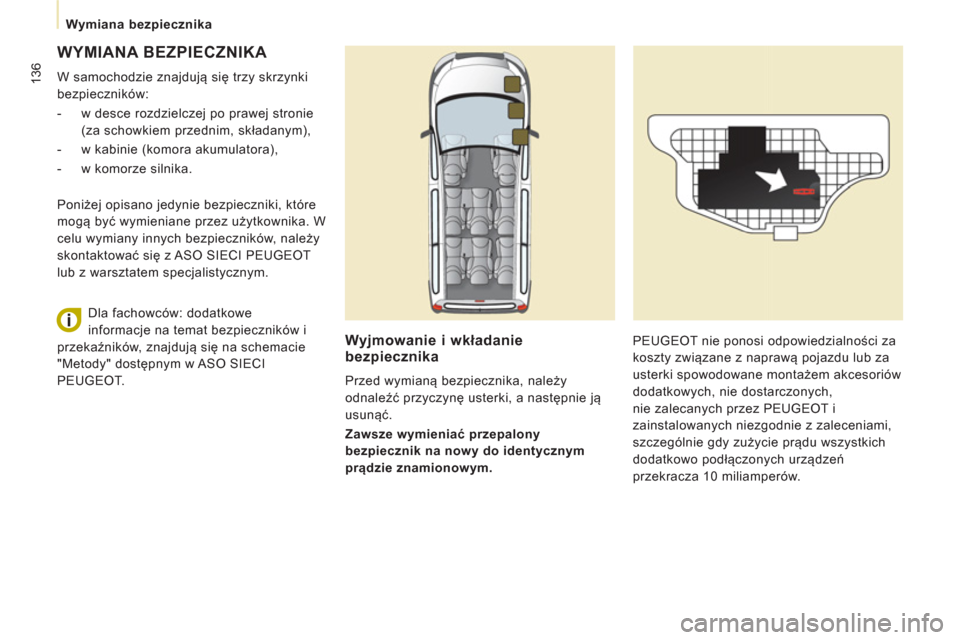

Wymiana bezpiecznika

WYMIANA BEZPIECZNIKA

W samochodzie znajdują się trzy skrzynki
bezpieczników:


- w desce rozdzielczej po prawej stronie
(za schowkiem przednim, składanym),

- w kabinie (komora akumulatora),

- w komorze silnika.
Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika, należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.

Zawsze wymieniać przepalony
bezpiecznik na nowy do identycznym
prądzie znamionowym. PEUGEOT nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów. Poniżej opisano jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika. W
celu wymiany innych bezpieczników, należy
skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Dla fachowców: dodatkowe
informacje na temat bezpieczników i
przekaźników, znajdują się na schemacie
"Metody" dostępnym w ASO SIECI
PEUGEOT.

137
Wymiana bezpiecznika
SZYBKA POMOC
7

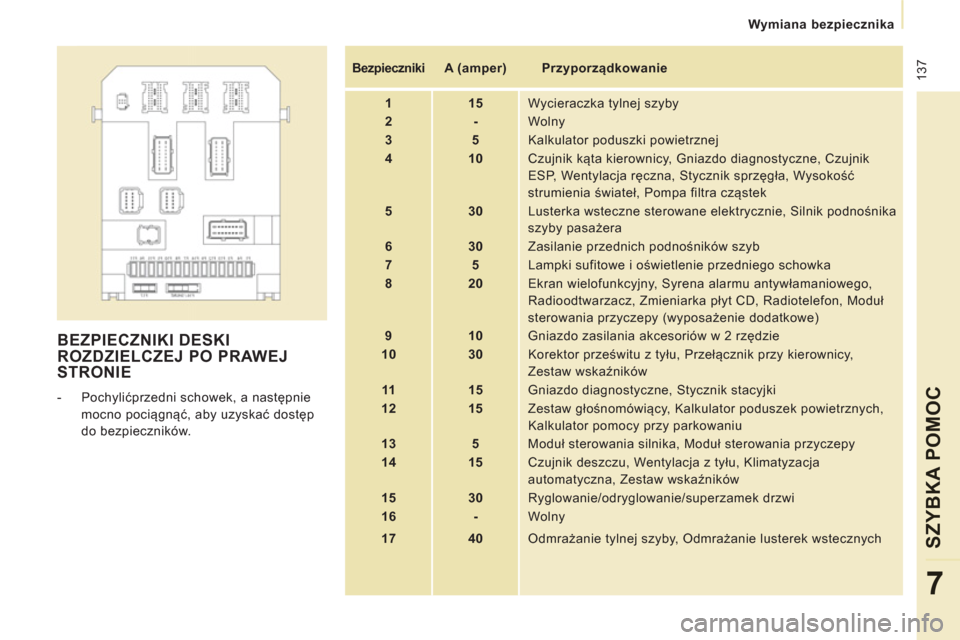

BEZPIECZNIKI DESKI
ROZDZIELCZEJ PO PRAWEJ
STRONIE


- Pochylićprzedni schowek, a następnie
mocno pociągnąć, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki



A (amper)

Przyporządkowanie


1


15
Wycieraczka tylnej szyby


2


-
Wolny


3


5
Kalkulator poduszki powietrznej


4


10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESP, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
strumienia świateł, Pompa filtra cząstek


5


30
Lusterka wsteczne sterowane elektrycznie, Silnik podnośnika
szyby pasażera


6


30
Zasilanie przednich podnoś
ników szyb


7


5
Lampki sufitowe i oświetlenie przedniego schowka


8


20
Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie dodatkowe)


9


10
Gniazdo zasilania akcesoriów w 2 rzędzie


10


30
Korektor prześwitu z tyłu, Przełącznik przy kierownicy,
Zestaw wskaźników


11


15
Gniazdo diagnostyczne, Stycznik stacyjki


12


15
Zestaw głośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu


13


5
Moduł sterowania silnika, Moduł sterowania przyczepy


14


15
Czujnik deszczu, Wentylacja z tyłu, Klimatyzacja
automatyczna, Zestaw wskaźników


15


30
Ryglowanie/odryglowanie/superzamek drzwi


16


-
Wolny


17


40
Odmrażanie tylnej szyby, Odmrażanie lusterek wstecznych

138


Wymiana bezpiecznika

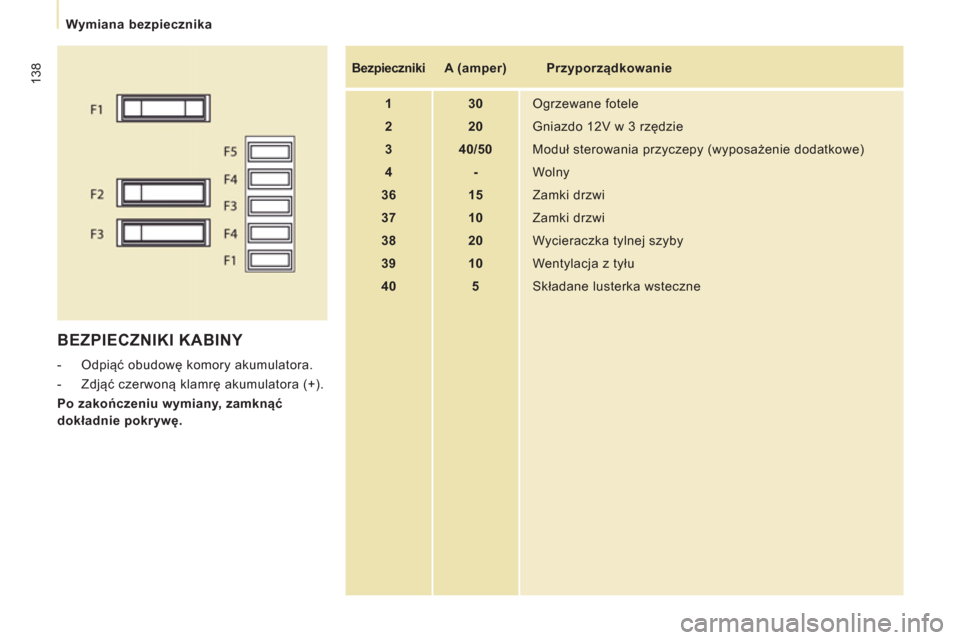

BEZPIECZNIKI KABINY



- Odpiąć obudowę komory akumulatora.

- Zdjąć czerwoną klamrę akumulatora (+).

Po zakończeniu wymiany, zamknąć
dokładnie pokrywę.

Bezpieczniki



A (amper)

Przyporządkowanie


1


30
Ogrzewane fotele


2


20
Gniazdo 12V w 3 rzędzie


3


40/50
Moduł sterowania przyczepy (wyposażenie dodatkowe)


4


-
Wolny


36


15
Zamki drzwi


37


10
Zamki drzwi


38


20
Wycieraczka tylnej szyby


39


10
Wentylacja z tyłu


40


5
Składane lusterka wsteczne
