Peugeot Expert Tepee 2012 Manuale del proprietario (in Italian)

139
Sostituzione di una lampadina
GUIDA RAPID
A
7

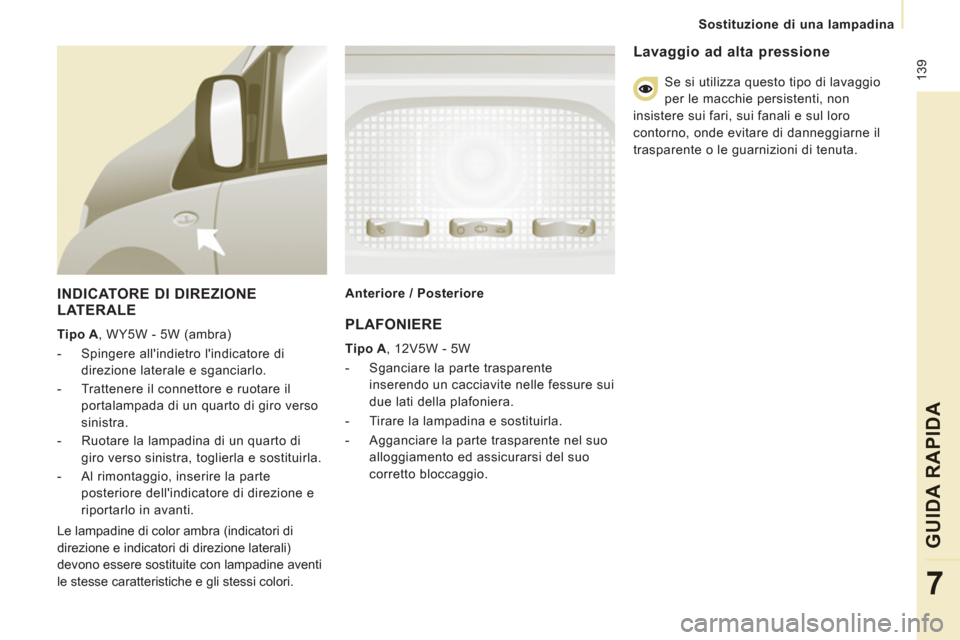

INDICATORE DI DIREZIONE LATERALE


Tipo A
, WY5W - 5W (ambra)


- Spingere all'indietro l'indicatore di
direzione laterale e sganciarlo.

- Trattenere il connettore e ruotare il
portalampada di un quarto di giro verso
sinistra.

- Ruotare la lampadina di un quarto di
giro verso sinistra, toglierla e sostituirla.

- Al rimontaggio, inserire la parte
posteriore dell'indicatore di direzione e
riportarlo in avanti.
Anteriore / Posteriore

Le lampadine di color ambra (indicatori di
direzione e indicatori di direzione laterali)
devono essere sostituite con lampadine aventi
le stesse caratteristiche e gli stessi colori. PLAFONIERE

Tipo A
, 12V5W - 5W


- Sganciare la parte trasparente
inserendo un cacciavite nelle fessure sui
due lati della plafoniera.

- Tirare la lampadina e sostituirla.

- Agganciare la parte trasparente nel suo
alloggiamento ed assicurarsi del suo
corretto bloccaggio.



Lavaggio ad alta pressione

Se si utilizza questo tipo di lavaggio
per le macchie persistenti, non
insistere sui fari, sui fanali e sul loro
contorno, onde evitare di danneggiarne il
trasparente o le guarnizioni di tenuta.

140


Sostituzione di una lampadina

FANALI POSTERIORI

Per maggiori informazioni sulle lampade,
consultare le tabelle "Tipi di lampade".

- Individuare la lampada non funzionante
e aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".

- Rimuovere i due dadi di fissaggio.
Dall'esterno, tirare il coperchio
trasparente.

- Trattenendo il fanalino, scollegare il
connettore elettrico.
- Allargare le 8 linguette ed estrarre il
portalampada.

- Rimuovere la lampada non funzionante
premendola leggermente e ruotandola
in senso antiorario.

- Sostituire la lampada.

1.
Luci di stop/luci di posizione

Tipo B
, P21/5W - 21/5W

2.
Indicatori di direzione

Tipo B
, PY21W - 21W (ambra)

3.
Fanalini di retromarcia

Tipo B
, P21W - 21W

4.
Fanalini fendinebbia

Tipo B
, P21W - 21W Al rimontaggio, riposizionare bene :


- le 8 linguette,

- i due pernetti bianchi nei due fori di
gomma, per conservare la tenuta del
fanalino,

- il filo d'alimentazione per non
schiacciarlo.

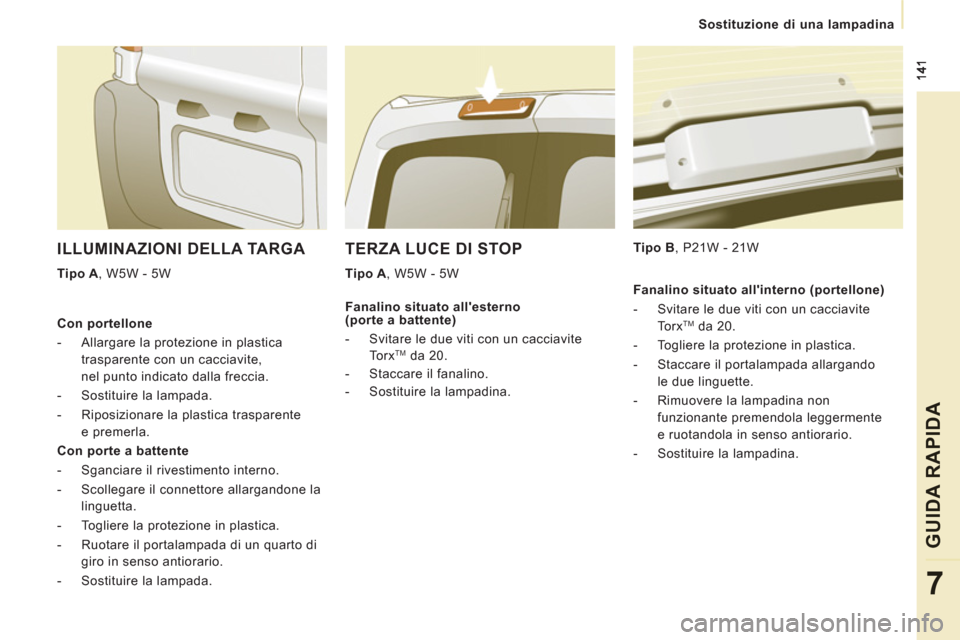

Sostituzione di una lampadina
GUIDA RAPID
A
7
TERZA LUCE DI STOP

Tipo A
, W5W - 5W
Tipo B
, P21W - 21W

ILLUMINAZIONI DELLA TARGA


Tipo A
, W5W - 5W

Con portellone


- Allargare la protezione in plastica
trasparente con un cacciavite,
nel punto indicato dalla freccia.

- Sostituire la lampada.

- Riposizionare la plastica trasparente
e premerla.


Con porte a battente


- Sganciare il rivestimento interno.

- Scollegare il connettore allargandone la
linguetta.

- Togliere la protezione in plastica.

- Ruotare il portalampada di un quarto di
giro in senso antiorario.

- Sostituire la lampada.


Fanalino situato all'esterno
(porte a battente)


- Svitare le due viti con un cacciavite
Torx
TM da 20.

- Staccare il fanalino.

- Sostituire la lampadina.
Fanalino situato all'interno (portellone)


- Svitare le due viti con un cacciavite
To r x
TM da 20.

- Togliere la protezione in plastica.

- Staccare il portalampada allargando
le due linguette.

- Rimuovere la lampadina non
funzionante premendola leggermente
e ruotandola in senso antiorario.

- Sostituire la lampadina.

142


Sostituzione di un fusibile


SOSTITUZIONE DI UN FUSIBILE

Le tre scatole dei fusibili sono collocate:


- nel cruscotto lato destro (dietro al vano
portaoggetti a scomparsa),

- nell'abitacolo (vano batteria),

- nel cofano motore.
Stacco e riattacco di un fusibile

Prima di sostituire un fusibile, è necessario
conoscere la causa dell'anomalia e porvi
rimedio.

Sostituire sempre un fusibile difettoso
con un fusibile di calibro equivalente. PEUGEOT non si assume alcuna
responsabilità in caso di spese di
riparazione o di panne derivanti
dall’installazione di accessori ausiliari non
forniti e non raccomandati da PEUGEOT
e non montati secondo le prescrizioni, in
particolare per gli apparecchi il cui consumo
supera i 10 milliampère. Le denominazioni comunicate riguardano
i fusibili che possono essere sostituiti
dall'utilizzatore. Per qualsiasi altro
intervento, rivolgersi alla Rete PEUGEOT
o ad un riparatore qualificato.
Per i professionisti: per avere
informazioni complete sui fusibili e sui
relais, consultare gli schemi dei "Metodi"
attraverso la Rete.

143


Sostituzione di un fusibile
GUIDA RAPID
A
7

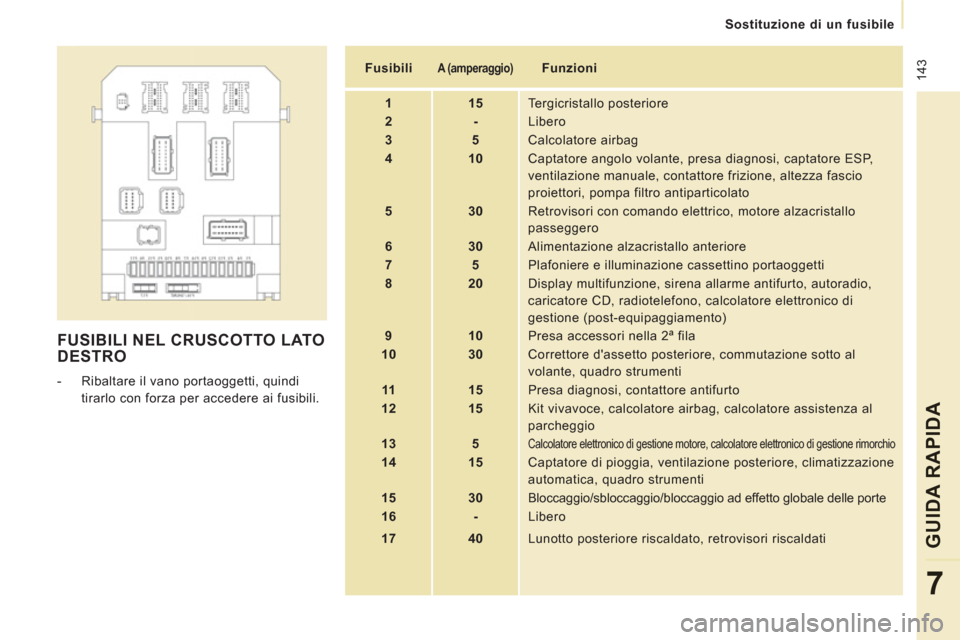

FUSIBILI NEL CRUSCOTTO LATODESTRO



- Ribaltare il vano portaoggetti, quindi
tirarlo con forza per accedere ai fusibili.

Fusibili




A (amperaggio)



Funzioni


1


15
Tergicristallo posteriore


2


-
Libero


3


5
Calcolatore airbag


4


10
Captatore angolo volante, presa diagnosi, captatore ESP,
ventilazione manuale, contattore frizione, altezza fascio
proiettori, pompa filtro antiparticolato


5


30
Retrovisori con comando elettrico, motore alzacristallo
passeggero


6


30
Alimentazione alzacristallo anteriore


7


5
Plafoniere e illuminazione cassettino portaoggetti


8


20
Display multifunzione, sirena allarme antifurto, autoradio,
caricatore CD, radiotelefono, calcolatore elettronico di
gestione (post-equipaggiamento)


9


10
Presa accessori nella 2ª fila


10


30
Correttore d'assetto posteriore, commutazione sotto al
volante, quadro strumenti


11


15
Presa diagnosi, contattore antifurto


12


15

Kit vivavoce, calcolatore airbag, calcolatore assistenza al
parcheggio


13


5


Calcolatore elettronico di gestione motore, calcolatore elettronico di gestione rimorchio



14


15
Captatore di pioggia, ventilazione posteriore, climatizzazione
automatica, quadro strumenti


15


30
Bloccaggio/sbloccaggio/bloccaggio ad effetto globale delle porte


16


-
Libero


17


40
Lunotto posteriore riscaldato, retrovisori riscaldati

144


Sostituzione di un fusibile

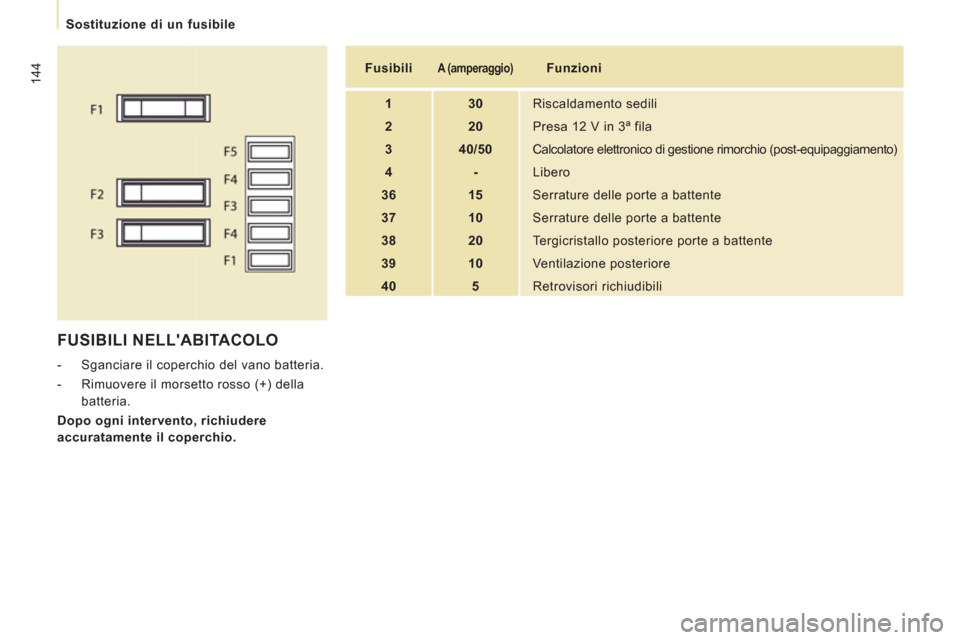

FUSIBILI NELL'ABITACOLO



- Sganciare il coperchio del vano batteria.

- Rimuovere il morsetto rosso (+) della
batteria.

Dopo ogni intervento, richiudere
accuratamente il coperchio.

Fusibili




A (amperaggio)



Funzioni


1


30
Riscaldamento sedili


2


20
Presa 12 V in 3ª fila


3


40/50
Calcolatore elettronico di gestione rimorchio (post-equipaggiamento)


4


-
Libero


36


15
Serrature delle porte a battente


37


10
Serrature delle porte a battente


38


20
Tergicristallo posteriore porte a battente


39


10
Ventilazione posteriore


40


5
Retrovisori richiudibili

145


Sostituzione di un fusibile
GUIDA RAPID
A
7

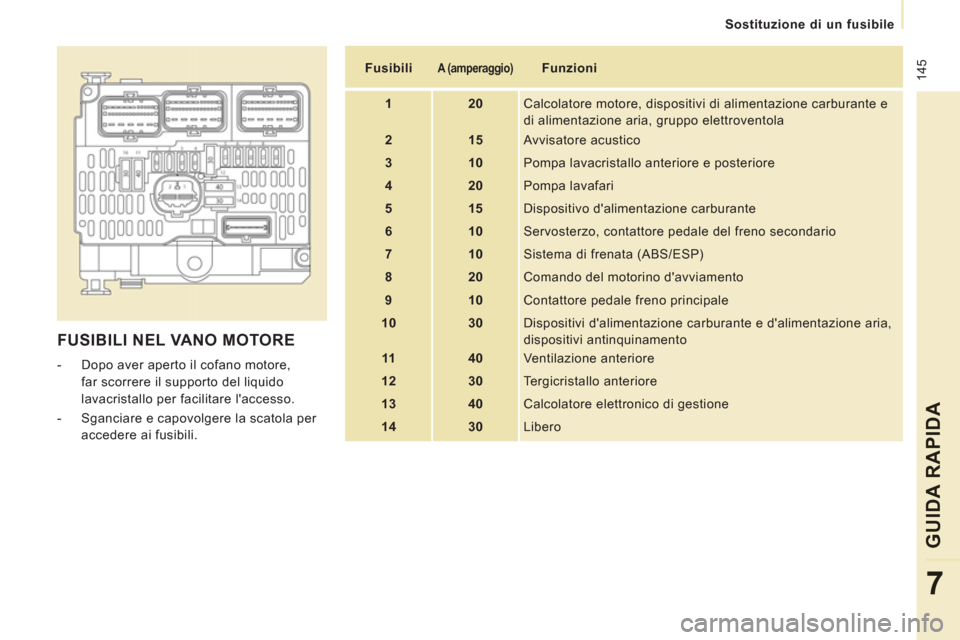

FUSIBILI NEL VANO MOTORE



- Dopo aver aperto il cofano motore,
far scorrere il supporto del liquido
lavacristallo per facilitare l'accesso.

- Sganciare e capovolgere la scatola per
accedere ai fusibili.

Fusibili




A (amperaggio)



Funzioni


1


20
Calcolatore motore, dispositivi di alimentazione carburante e
di alimentazione aria, gruppo elettroventola


2


15
Avvisatore acustico


3


10
Pompa lavacristallo anteriore e posteriore


4


20
Pompa lavafari


5


15
Dispositivo d'alimentazione carburante


6


10
Servosterzo, contattore pedale del freno secondario


7


10
Sistema di frenata (ABS/ESP)


8


20
Comando del motorino d'avviamento


9


10
Contattore pedale freno principale


10


30
Dispositivi d'alimentazione carburante e d'alimentazione aria,
dispositivi antinquinamento


11


40
Ventilazione anteriore


12


30
Tergicristallo anteriore



13


40
Calcolatore elettronico di gestione


14


30
Libero

146

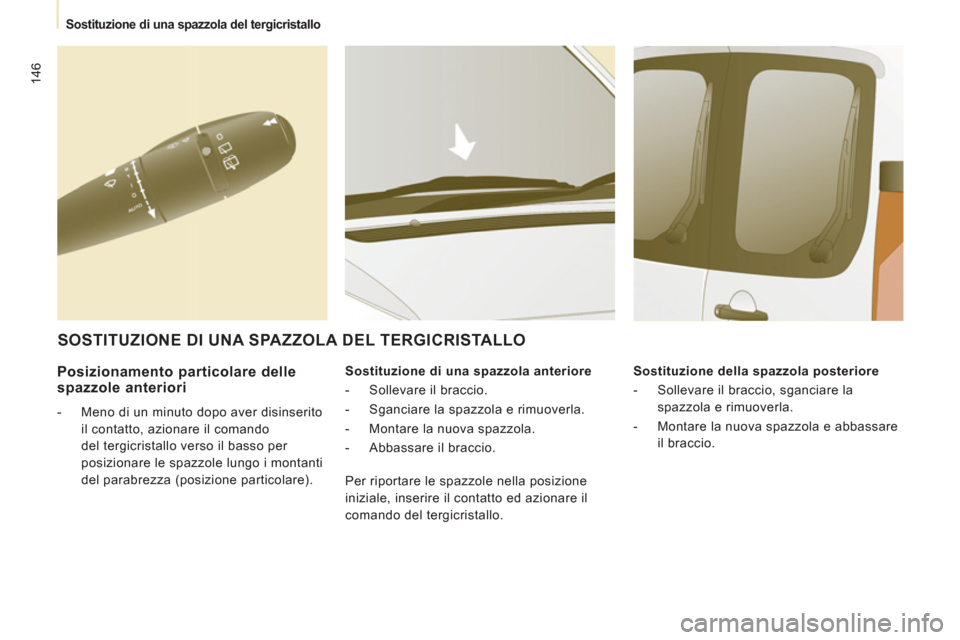

Sostituzione di una spazzola del tergicristallo



Posizionamento particolare delle
spazzole anteriori


- Meno di un minuto dopo aver disinserito
il contatto, azionare il comando
del tergicristallo verso il basso per
posizionare le spazzole lungo i montanti
del parabrezza (posizione particolare).
Sostituzione di una spazzola anteriore


- Sollevare il braccio.

- Sganciare la spazzola e rimuoverla.

- Montare la nuova spazzola.

- Abbassare il braccio.
Sostituzione della spazzola posteriore


- Sollevare il braccio, sganciare la
spazzola e rimuoverla.

- Montare la nuova spazzola e abbassare
il braccio.


SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO

Per riportare le spazzole nella posizione
iniziale, inserire il contatto ed azionare il
comando del tergicristallo.

147


Farsi trainare
GUIDA RAPID
A
7

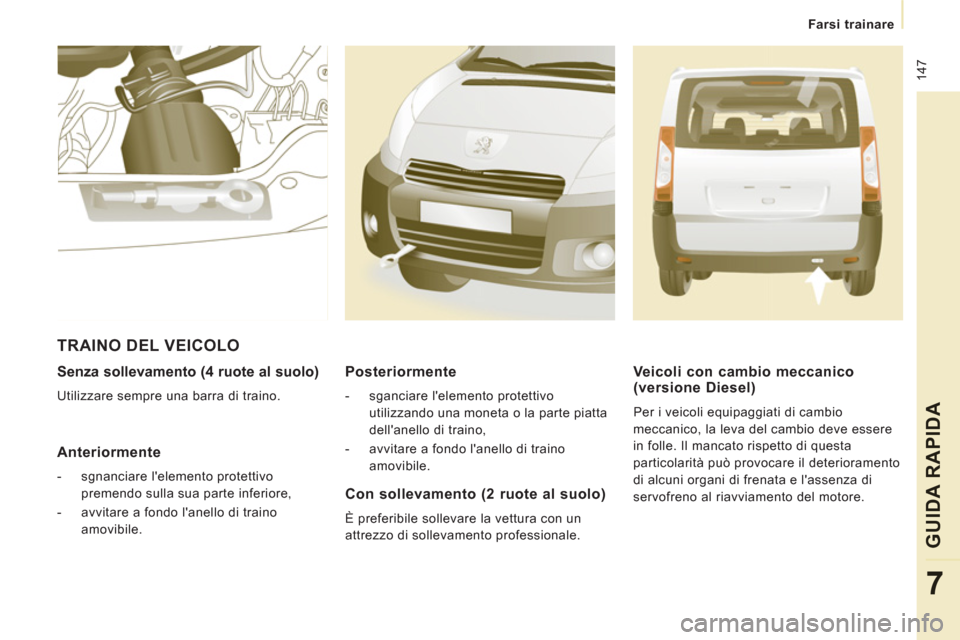

Senza sollevamento (4 ruote al suolo)

Utilizzare sempre una barra di traino.


Anteriormente



- sgnanciare l'elemento protettivo
premendo sulla sua parte inferiore,

- avvitare a fondo l'anello di traino
amovibile.


TRAINO DEL VEICOLO
Con sollevamento (2 ruote al suolo)

È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale.
Posteriormente



- sganciare l'elemento protettivo
utilizzando una moneta o la parte piatta
dell'anello di traino,

- avvitare a fondo l'anello di traino
amovibile.


Veicoli con cambio meccanico (versione Diesel)

Per i veicoli equipaggiati di cambio
meccanico, la leva del cambio deve essere
in folle. Il mancato rispetto di questa
particolarità può provocare il deterioramento
di alcuni organi di frenata e l'assenza di
servofreno al riavviamento del motore.

148


Farsi trainare



Consigli generali

Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo trainante
sia superiore a quello del veicolo trainato.
Il guidatore del veicolo trainato deve
rimanere al volante.
Durante il traino è vietata la circolazione su
autostrada e su strade a scorrimento veloce.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Se il traino è effettuato a motore spento,
assenza di servofreno e di servosterzo.
Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista:


- veicolo in panne su autostrada o su vie
a scorrimento veloce,

- impossibilità di mettere il cambio in folle,
di sbloccare lo sterzo, di disinserire il
freno di stazionamento,

- traino con solo due ruote appoggiate a
terra,

- assenza di barra di traino omologata ...
