Peugeot Expert Tepee 2014 Návod k obsluze (in Czech)

119
Tažení přívěsu
DOPLŇKY
5
Bližší informace o hmotnosti přívěsu
naleznete v dokladech od vozidla
(technický průkaz) nebo v rubrice 8, část
"Hmotnosti".

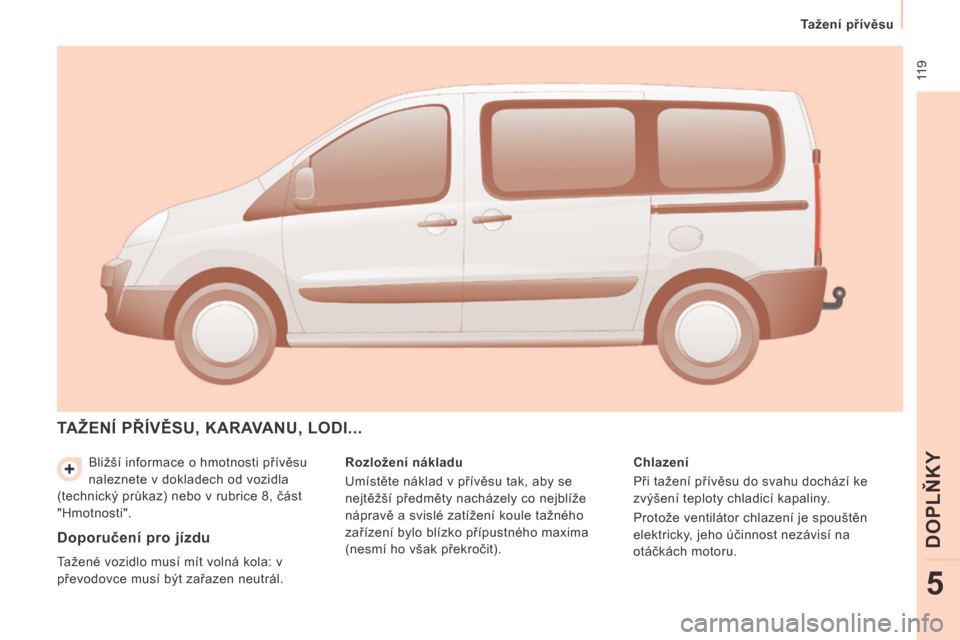

TAŽENÍ PŘÍVĚSU, KARAVANU, LODI...
Rozložení nákladu
Umístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
nápravě a svislé zatížení koule tažného
zařízení bylo blízko přípustného maxima
(nesmí ho však překročit).
Chlazení

Při tažení přívěsu do svahu dochází ke
zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
Doporučení pro jízdu
Tažené vozidlo musí mít volná kola: v
převodovce musí být zařazen neutrál.

120
Tažení přívěsu
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny. Pneumatiky

Zkontrolujte tlak vzduchu v
pneumatikách vozidla (viz rubrika 8, část
"Identifikační prvky") i přívěsu, dodržujte
předepsané hodnoty.
Tažné zařízení
Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
PEUGEOT, které byly již při návrhu vozidla
testovány a schváleny pro používání s
vozidlem, a svěřit jejich montáž servisní síti
PEUGEOT.
V případě montáže mimo síť PEUGEOT
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.
V souladu s obecnými pravidly, uvedenými
výše, Vás upozorňujeme na riziko spojené
s montáží tažného zařízení pro přívěs
nebo elektrického příslušenství, které
nebylo schváleno společností Automobiles
PEUGEOT. Tato montáž může způsobit
poruchu elektronických systémů Vašeho
vozidla. Vždy se předem informujte u
výrobce vozidla.
Pokud se rozsvítí kontrolka teploty
chladicí kapaliny, co nejdříve
zastavte vozidlo a vypněte motor.
Správné používání
Při určitých náročných provozních
podmínkách (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V takovém případě
automatické vypnutí klimatizace umožní
zvýšení disponibilního výkonu motoru.

Rubrika 6, část "Hladiny náplní". Brzdy
Tažení přívěsu prodlužuje brzdnou vzdálenost.
Uzpůsobte rychlost, včas přeřazujte na nižší
rychlostní stupeň, brzděte plynule.
Boční vítr
Citlivost vozidla na nárazy bočního větru
je zvýšená, jezděte plynule a přizpůsobte
rychlost.
ABS/ESC
Systém ABS nebo ESC ovládá pouze
vozidlo, nikoli přívěs či karavan.

Zadní parkovací asistent
Asistent není funkční u vozidla táhnoucího
přívěs.

121
Vybavení
DOPLŇKY
5
DOPLŇKY
Instalace radiokomunikačních
vysílačů
Před instalováním radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme konzultovat zástupce sítě
PEUGEOT.
V servisní síti PEUGEOT můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které mohou být namontovány
v souladu se Směrnicí o elektromagnetické
kompatibilitě automobilů (2004/104/ES).
Tato nabídka doplňků je koncipována
především pro zlepšení pohodlí, usnadnění
cestování a údržby:
Ozdobné kryty (kromě motoru 163 k),
zástěrky za přední kola, zástěrky za zadní
kola, deflektory, stupačka, ...
Autorádia, sada hands free, reproduktory,
měnič CD, navigace, ...
Při montáži audiosystémů a telematických
systémů, které jsou volně v prodeji, musí být
respektovány technické požadavky, spojené
s instalací těchto druhů výrobků do vozidla,
a musí být zohledněna kompatibilita těchto
přístrojů s kapacitními možnostmi sériové
výbavy Vašeho vozidla.
Potahy předních sedadel kompatibilní
s airbagy, dvoumístná lavice vpředu,
pryžový kobereček, kovralový kobereček,
vanička zavazadlového prostoru, tyčový
střešní nosič, boční roletky, sněhové řetězy.
Aby pod pedály nic nepřekáželo:
- dbejte na správné umístění koberečku a jeho upevnění,
- nikdy nedávejte několik koberečků přes sebe. Kapalina do ostřikovače skel, náhradní
pojistky, lišty stěračů oken, přípravky na
čištění a údržbu interiéru a karoserie,
náhradní žárovky, ...
Montáž elektrických prvků výbavy
nebo příslušenství, neschválených
společností Automobiles PEUGEOT, může
způsobit závadu elektronického systému
Vašeho vozidla. Mějte, prosíme, na zřeteli
toto upozornění. Doporučujeme Vám obrátit
se na zástupce naší značky a nechat si
prezentovat řadu nabízených prvků výbavy
a příslušenství.
V některých zemích prodeje patří
bezpečnostní vesta, výstražné trojúhelníky
a náhradní žárovky do povinné výbavy
vozidla.
Přejete-li si nechat provést na
vozidle nějaký zásah, obraťte se na
kvalifikovanou autodílnu, která má potřebné
znalosti a vybavení. Servisní síť PEUGEOT
poskytuje odborné a kvalitní služby.
Alarm, pískování skel, lékárnička,
bezpečnostní reflexní vesta, parkovací
asistent vzadu, výstražný trojúhelník, ...

122
Otevření kapoty

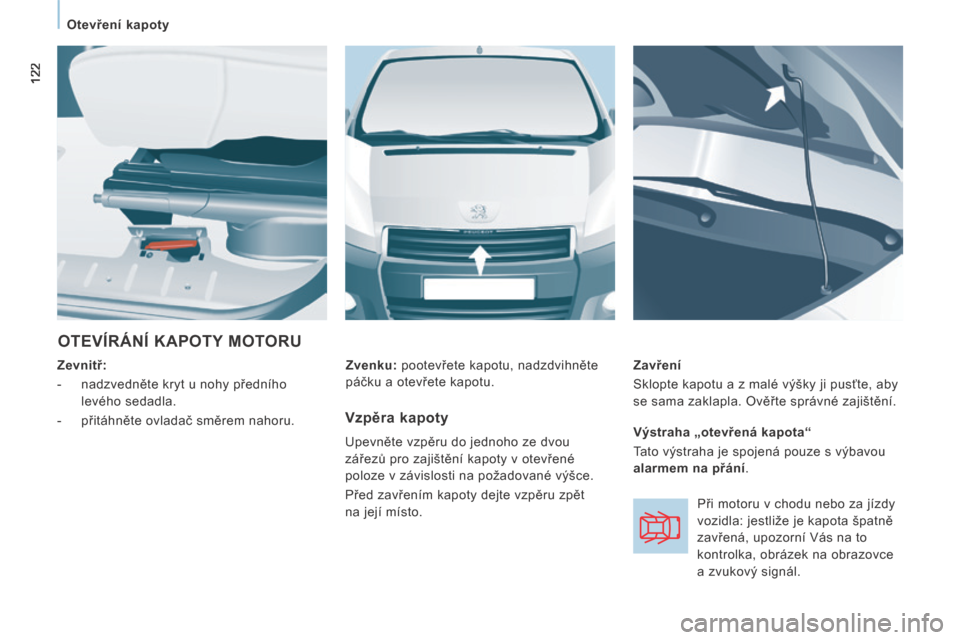

OTEVÍRÁNÍ KAPOTY MOTORU
Zevnitř:
- nadzvedněte kryt u nohy předního levého sedadla.
- přitáhněte ovladač směrem nahoru. Zavření
Sklopte kapotu a z malé výšky ji pusťte, aby
se sama zaklapla. Ověřte správné zajištění.
Zvenku: pootevřete kapotu, nadzdvihněte
páčku a otevřete kapotu.
Vzpěra kapoty
Upevněte vzpěru do jednoho ze dvou
zářezů pro zajištění kapoty v otevřené
poloze v závislosti na požadované výšce.
Před zavřením kapoty dejte vzpěru zpět
na její místo. Výstraha „otevřená kapota“
Tato výstraha je spojená pouze s výbavou
alarmem na přání.
Při motoru v chodu nebo za jízdy
vozidla: jestliže je kapota špatně
zavřená, upozorní Vás na to
kontrolka, obrázek na obrazovce
a zvukový signál.

123
Motorový prostor
OVĚŘOVÁNÍ
6

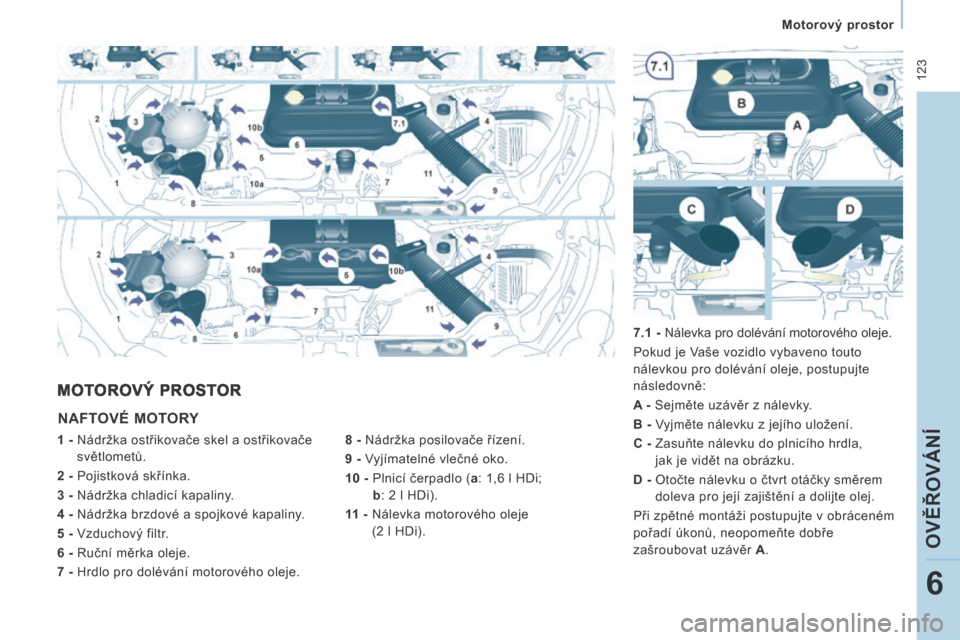

NAFTOVÉ MOTORY
8 - Nádržka posilovače řízení.
9 - Vyjímatelné vlečné oko.
10 - Plnicí čerpadlo ( a : 1,6 l HDi;
b : 2 l HDi).
11 - Nálevka motorového oleje
(2 l HDi).
MOTOROVÝ PROSTOR
1 - Nádržka ostřikovače skel a ostřikovače světlometů.
2 - Pojistková skřínka.
3 - Nádržka chladicí kapaliny.
4 - Nádržka brzdové a spojkové kapaliny.
5 - Vzduchový filtr.
6 - Ruční měrka oleje.
7 - Hrdlo pro dolévání motorového oleje. 7.1 - Nálevka pro dolévání motorového oleje.
Pokud je Vaše vozidlo vybaveno touto
nálevkou pro dolévání oleje, postupujte
následovně:
A -
Sejměte uzávěr z nálevky.
B - Vyjměte nálevku z jejího uložení.
C - Zasuňte nálevku do plnicího hrdla, jak je vidět na obrázku.
D - Otočte nálevku o čtvrt otáčky směrem doleva pro její zajištění a dolijte olej.
Při zpětné montáži postupujte v obráceném
pořadí úkonů, neopomeňte dobře
zašroubovat uzávěr A .

124
Motorový prostor

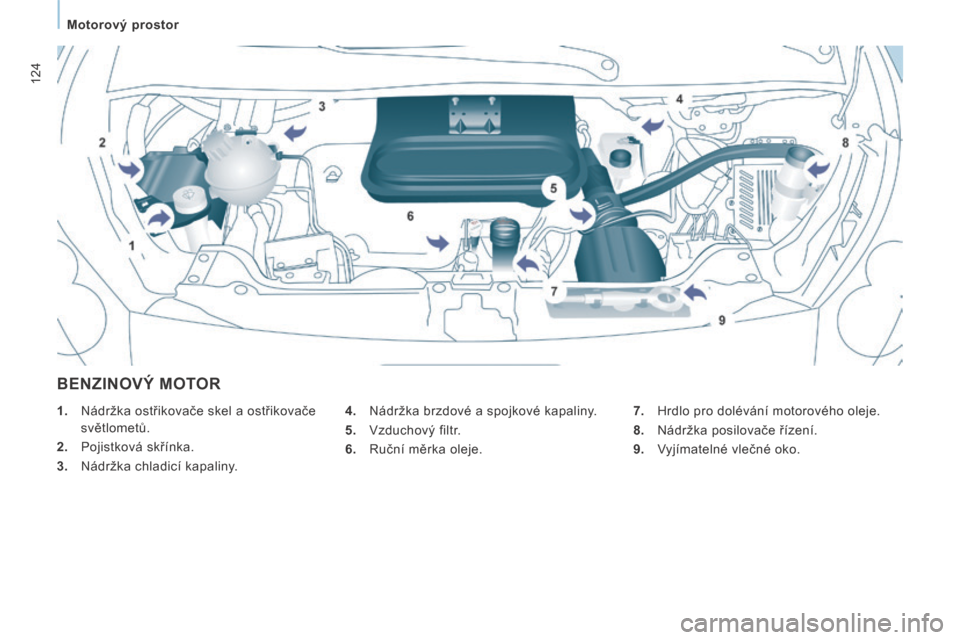

BENZINOVÝ MOTOR
4. Nádržka brzdové a spojkové kapaliny.
5. Vzduchový filtr.
6. Ruční měrka oleje.
1. Nádržka ostřikovače skel a ostřikovače
světlometů.
2. Pojistková skřínka.
3. Nádržka chladicí kapaliny. 7. Hrdlo pro dolévání motorového oleje.
8. Nádržka posilovače řízení.
9. Vyjímatelné vlečné oko.

125
Hladina náplní
OVĚŘOVÁNÍ
6

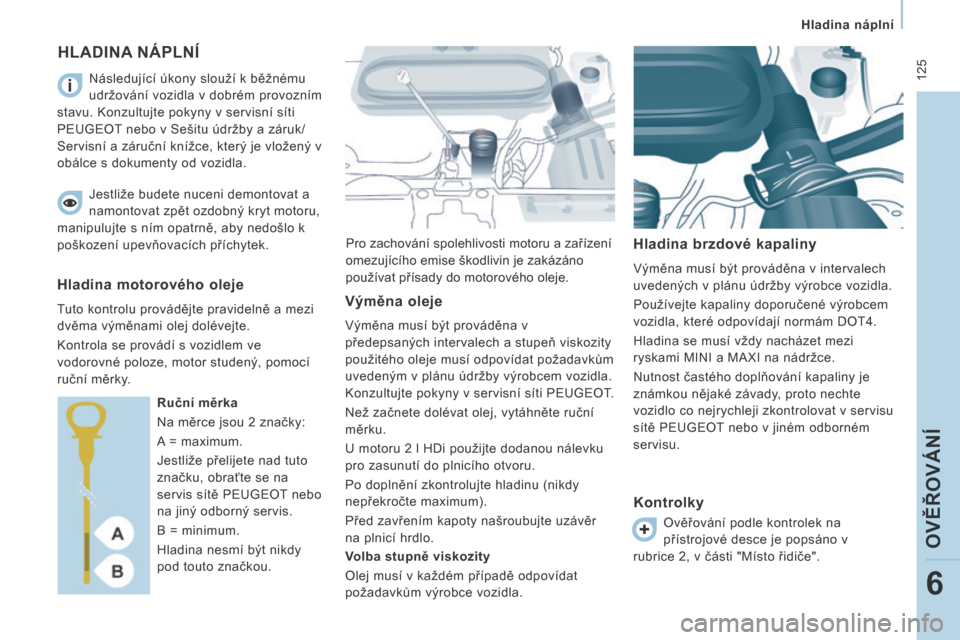

HLADINA NÁPLNÍ
Pro zachování spolehlivosti motoru a zařízení
omezujícího emise škodlivin je zakázáno
používat přísady do motorového oleje. Hladina brzdové kapaliny
Výměna musí být prováděna v intervalech
uvedených v plánu údržby výrobce vozidla.
Používejte kapaliny doporučené výrobcem
vozidla, které odpovídají normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI a MAXI na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisu
sítě PEUGEOT nebo v jiném odborném
servisu.
Následující úkony slouží k běžnému
udržování vozidla v dobrém provozním
stavu. Konzultujte pokyny v servisní síti
PEUGEOT nebo v Sešitu údržby a záruk/
Servisní a záruční knížce, který je vložený v
obálce s dokumenty od vozidla.
Jestliže budete nuceni demontovat a
namontovat zpět ozdobný kryt motoru,
manipulujte s ním opatrně, aby nedošlo k
poškození upevňovacích příchytek.
Hladina motorového oleje
Tuto kontrolu provádějte pravidelně a mezi
dvěma výměnami olej dolévejte.
Kontrola se provádí s vozidlem ve
vodorovné poloze, motor studený, pomocí
ruční měrky.
Ruční měrka
Na měrce jsou 2 značky:
A = maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servis sítě PEUGEOT nebo
na jiný odborný servis.
B = minimum.
Hladina nesmí být nikdy
pod touto značkou. Výměna oleje
Výměna musí být prováděna v
předepsaných intervalech a stupeň viskozity
použitého oleje musí odpovídat požadavkům
uvedeným v plánu údržby výrobcem vozidla.
Konzultujte pokyny v servisní síti PEUGEOT.
Než začnete dolévat olej, vytáhněte ruční
měrku.
U motoru 2 l HDi použijte dodanou nálevku
pro zasunutí do plnicího otvoru.
Po doplnění zkontrolujte hladinu (nikdy
nepřekročte maximum).
Před zavřením kapoty našroubujte uzávěr
na plnicí hrdlo.
Volba stupně viskozity
Olej musí v každém případě odpovídat
požadavkům výrobce vozidla.
Kontrolky
Ověřování podle kontrolek na
přístrojové desce je popsáno v
rubrice 2, v části "Místo řidiče".

126
Hladina náplní

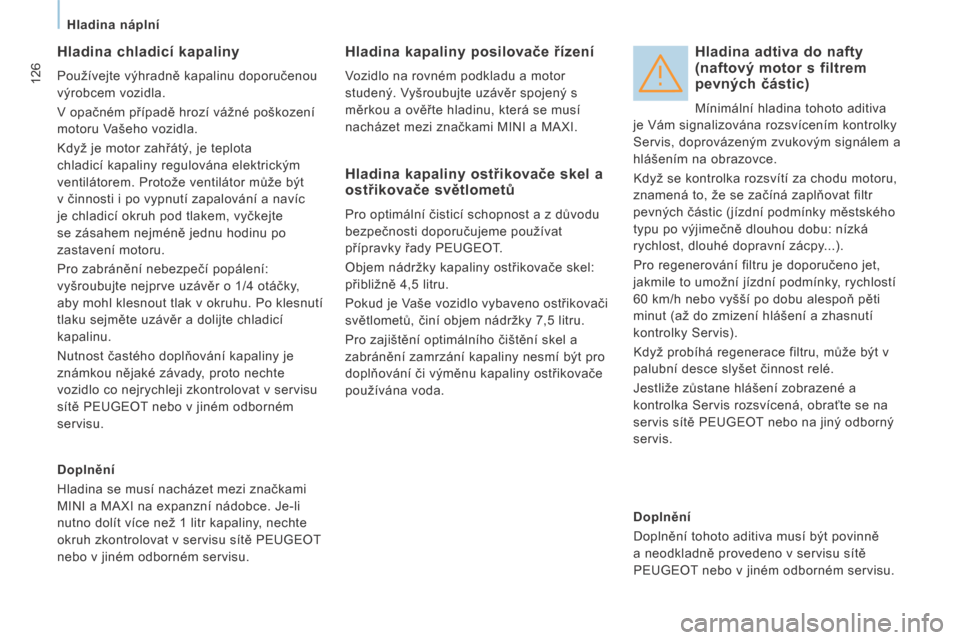

Hladina chladicí kapaliny
Používejte výhradně kapalinu doporučenou
výrobcem vozidla.
V opačném případě hrozí vážné poškození
motoru Vašeho vozidla.
Když je motor zahřátý, je teplota
chladicí kapaliny regulována elektrickým
ventilátorem. Protože ventilátor může být
v činnosti i po vypnutí zapalování a navíc
je chladicí okruh pod tlakem, vyčkejte
se zásahem nejméně jednu hodinu po
zastavení motoru.
Pro zabránění nebezpečí popálení:
vyšroubujte nejprve uzávěr o 1/4 otáčky,
aby mohl klesnout tlak v okruhu. Po klesnutí
tlaku sejměte uzávěr a dolijte chladicí
kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisu
sítě PEUGEOT nebo v jiném odborném
servisu.
Hladina kapaliny posilovače řízení
Vozidlo na rovném podkladu a motor
studený. Vyšroubujte uzávěr spojený s
měrkou a ověřte hladinu, která se musí
nacházet mezi značkami MINI a MAXI.
Hladina adtiva do nafty (naftový motor s filtrem pevných částic)
Mínimální hladina tohoto aditiva
je Vám signalizována rozsvícením kontrolky
Servis, doprovázeným zvukovým signálem a
hlášením na obrazovce.
Když se kontrolka rozsvítí za chodu motoru,
znamená to, že se začíná zaplňovat filtr
pevných částic (jízdní podmínky městského
typu po výjimečně dlouhou dobu: nízká
rychlost, dlouhé dopravní zácpy...).
Pro regenerování filtru je doporučeno jet,
jakmile to umožní jízdní podmínky, rychlostí
60 km/h nebo vyšší po dobu alespoň pěti
minut (až do zmizení hlášení a zhasnutí
kontrolky Servis).
Když probíhá regenerace filtru, může být v
palubní desce slyšet činnost relé.
Jestliže zůstane hlášení zobrazené a
kontrolka Servis rozsvícená, obraťte se na
servis sítě PEUGEOT nebo na jiný odborný
servis.
Doplnění
Hladina se musí nacházet mezi značkami
MINI a MAXI na expanzní nádobce. Je-li
nutno dolít více než 1 litr kapaliny, nechte
okruh zkontrolovat v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Hladina kapaliny ostřikovače skel a ostřikovače světlometů
Pro optimální čisticí schopnost a z důvodu
bezpečnosti doporučujeme používat
přípravky řady PEUGEOT.
Objem nádržky kapaliny ostřikovače skel:
přibližně 4,5 litru.
Pokud je Vaše vozidlo vybaveno ostřikovači
světlometů, činí objem nádržky 7,5 litru.
Pro zajištění optimálního čištění skel a
zabránění zamrzání kapaliny nesmí být pro
doplňování či výměnu kapaliny ostřikovače
používána voda.
Doplnění
Doplnění tohoto aditiva musí být povinně
a neodkladně provedeno v servisu sítě
PEUGEOT nebo v jiném odborném servisu.

127
Kontroly
OVĚŘOVÁNÍ
6
KONTROLY
Autobaterie
Před zimním obdobím nechte autobaterii
ověřit v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Brzdové destičky
Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných ve
městě a na krátké trasy. Může být nutné
nechat zkontrolovat stav brzd i v období mezi
kontrolami vozidla v rámci programů údržby.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny opotřebení
brzdových destiček.
Stav opotřebení brzdových kotoučů / brzdových bubnů
Bližší informace o kontrole stavu opotřebení
brzdových kotoučů / brzdových bubnů Vám
rádi poskytnou pracovníci servisní sítě
PEUGEOT nebo jiného odborného servisu.
Parkovací (ruční) brzda
Příliš dlouhý zdvih ruční brzdy nebo zjištění
ztráty účinnosti tohoto systému vyžaduje
provedení jeho seřízení i v období mezi
dvěma kontrolami.
Nechte systém zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Olejový filtr
Vložku měňte pravidelně podle plánu údržby.
Uhlíkový filtr a filtr vzduchu v kabině
Uhlíkový filtr zajišťuje nepřetržité a účinné
zachycování prachu.
Zanesený filtr kabiny může snížit výkonnost
klimatizace a způsobit vznik nežádoucích
pachů.
Doporučujeme Vám dát přednost
kombinovanému filtru. Díku jeho
specifickému druhému filtru zlepšuje kvalitu
vzduchu v interiéru a přispívá k čistotě v
kabině (omezení alergických příznaků,
nepříjemných zápachů a usazování
mastnoty).
Nahlédněte do Sešitu údržby a záruk/
Servisní a záruční knížky a seznamte se
se stanovenými intervaly výměny těchto
filtračních vložek.
V závislosti na životním prostředí
(prašnost...) a způsobu používání vozidla
(jízda po městě...) je v případě potřeby
měňte dvakrát častěji.
Filtr pevných částic (naftový motor)
Tento filtr aktivně přispívá ke
snižování obsahu škodlivin ve
výfukových plynech a ochraně
kvality ovzduší tím, že zachycuje
nespálené pevné částice. Funkce je zcela
automaticky ovládána řídicím systémem
motoru.
Tato kontrolka se rozsvítí v případě
nebezpečí zanesení filtru pevných částic.
Tato výstraha se objeví při počátku stavu
zanesení filtru pevných částic (výjimečně
dlouho trvající jízdní podmínky "městského"
typu: nízká rychlost, dopravní zácpy…).
Jestliže tato výstraha přetrvává, obraťte
se na servis sítě PEUGEOT nebo na jiný
odborný servis.
Při akceleraci po delší jízdě vozidla velmi
nízkou rychlostí nebo chodu motoru na
volnoběh můžete výjimečně zaznamenat
emise vodních par z výfuku. Tyto vodní páry
nemají žádný vliv na chování vozidla ani na
životní prostředí.
Pro regenerování filtru je doporučeno jet,
jakmile to podmínky silničního provozu
umožní, rychlostí alespoň 60 km/h po dobu
více než 5 minut (až do zhasnutí kontrolky
anebo do zmizení hlášení).

Viz rubrika 6, část "Motorový prostor".

128
Kontroly
Mechanická převodovka
Nechte kontrolovat hladinu podle plánu
údržby stanoveného výrobcem.
Správné používání
Pro ověření množství hlavních náplní a
kontroly některých prvků v souladu s plánem
údržby stanoveným výrobcem vozidla se
řiďte informacemi vyhrazenými pro typ
motoru Vašeho vozidla v dokumentu sešit
údržby, záruční list a záruční podmínky. Používejte pouze přípravky
doporučené společností PEUGEOT
nebo přípravky s rovnocennou kvalitou a
charakteristikami.
Pro optimalizaci činnosti tak důležitých
orgánů, jako je brzdový okruh, vybrala a
nabízí společnost PEUGEOT specifické
přípravky.
Aby nedošlo k poškození elektrických
zařízení ve vozidle, je výslovně zakázáno
provádět mytí motorového prostoru
vysokotlakým proudem vody.
Po umytí vozidla či v zimě se na brzdových
kotoučích a destičkách může usadit vlhkost
či vytvořit námraza, což může snížit účinnost
brzdění. Přibrzďujte mírně během jízdy, aby
se brzdové obložení takto vzniklým teplem
vysušilo a odmrazilo.

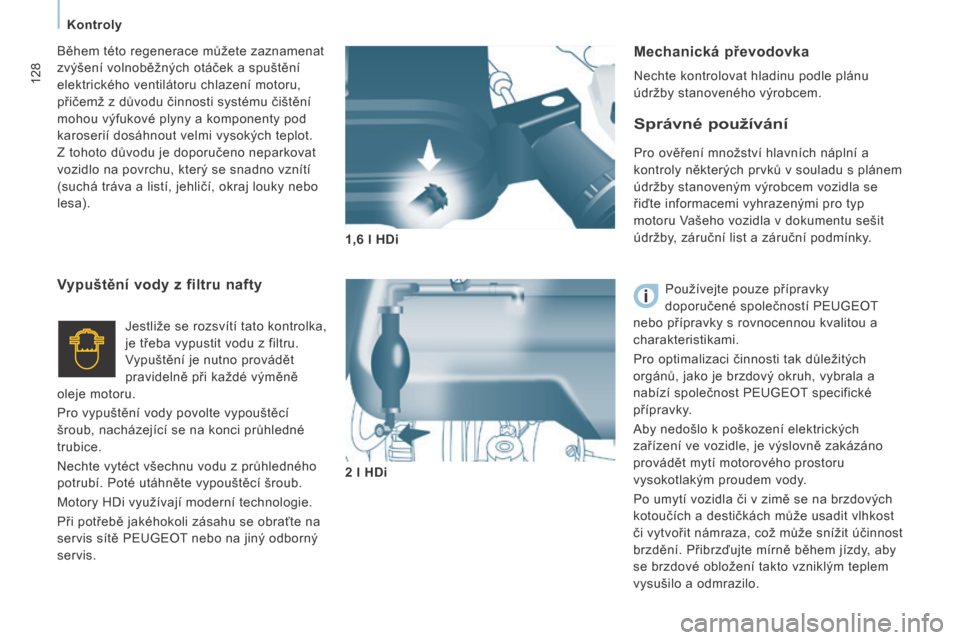

1,6 l HDi

2 l HDi
Vypuštění vody z filtru nafty
Jestliže se rozsvítí tato kontrolka,
je třeba vypustit vodu z filtru.
Vypuštění je nutno provádět
pravidelně při každé výměně
oleje motoru.
Pro vypuštění vody povolte vypouštěcí
šroub, nacházející se na konci průhledné
trubice.
Nechte vytéct všechnu vodu z průhledného
potrubí. Poté utáhněte vypouštěcí šroub.
Motory HDi využívají moderní technologie.
Při potřebě jakéhokoli zásahu se obraťte na
servis sítě PEUGEOT nebo na jiný odborný
servis. Během této regenerace můžete zaznamenat
zvýšení volnoběžných otáček a spuštění
elektrického ventilátoru chlazení motoru,
přičemž z důvodu činnosti systému čištění
mohou výfukové plyny a komponenty pod
karoserií dosáhnout velmi vysokých teplot.
Z tohoto důvodu je doporučeno neparkovat
vozidlo na povrchu, který se snadno vznítí
(suchá tráva a listí, jehličí, okraj louky nebo
lesa).
