Zekering vervangen
ZEKERINGEN VERVANGEN
De drie zekeringkasten bevinden zich:
- aan de rechterzijde van het dashboard (achter het wegklapbare opbergvak),
- in het interieur (accucompartiment),
- onder de motorkap.
Er is een extra zekeringkast aanwezig
(volgens uitvoering) voor de
trekhaakaansluiting en aansluitingen
voor een carrosserieopbouw (plancher
cabine). Deze bevindt zich rechts achter de
scheidingswand.
Vervangen van een zekering
Voordat u een zekering vervangt, dient u
eerst de oorzaak van de storing op te sporen
en te (laten) verhelpen.
- Gebruik de speciale tang.
Vervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte.
PEUGEOT is niet aansprakelijk voor kosten
die voortvloeien uit storingen veroorzaakt
door het monteren van extra accessoires
die niet door PEUGEOT aanbevolen en
geleverd worden, of door voorzieningen
die niet volgens de voorschriften van
PEUGEOT zijn gemonteerd. Dit geldt
met name voor apparatuur met een
gezamenlijk stroomverbruik van meer dan
10 milliampère.
De aanwijzingen in dit boekje hebben uitsluitend
betrekking op zekeringen die met behulp van
de speciale tang en de reservezekeringen
(achter het opbergvak aan de rechterzijde van
het dashboard) door de gebruiker vervangen
kunnen worden. Raadpleeg voor overige
werkzaamheden het PEUGEOT -netwerk.
Voor technici: raadpleeg voor
alle informatie met betrekking tot
zekeringen en relais de elektrische
schema's van de "Reparatiemethoden" die
verkrijgbaar zijn via het netwerk.

117
Zekering vervangen
SNEL WEER OP WEG
7
ZEKERINGEN DASHBOARD (RECHTS)
- Kantel het opbergvak omlaag en trek het met kracht naar buiten om bij de
zekeringen te komen.
Zekering A (Ampère) Functie

1 15 Ruitenwisser achter

2 - Vrij

3 5 Elektronische eenheid airbags

4 10 Sensor verdraaiing stuurwiel, diagnoseaansluiting,

sensor ESP, handbediende ventilatie, schakelaar
koppelingspedaal, koplampverstelling, pomp roetfilt er

5 30 Elektrisch verstelbare buitenspiegels, motor ruitb
ediening
passagierszijde

6 30 Voeding ruitbediening vóór

7 5 Plafonniers en verlichting dashboardkastje

8 20 Multifunctioneel display, sirene inbraakalarm, aut
oradio,
CD-wisselaar, autoradio/telefoon, servicecentrale
trekhaakaansluiting (montage achteraf), aansluiting en
carrosserieopbouw (plancher cabine)

9 10 Diagnoseaansluiting laadruimte

10 30 Niveauregeling achter, stuurkolomschakelaars,
instrumentenpaneel

11 15 Diagnoseaansluiting, contact-/stuurslot

12 15 Handsfree set, elektronische eenheid airbags, elek
tronische
eenheid parkeerhulp

13 5 Servicecentrale motor, servicecentrale trekhaak aansluiting

14 15 Regensensor, automatische airconditioning, inst rumentenpaneel

15 30
Vergrendeling/ontgrendeling/supervergrendeling te openen carrosseriedelen

16 - Vrij

17 40 Achterruitverwarming, verwarming buitenspiegels

17 10 Alleen verwarming buitenspiegels

118
Zekering vervangen
ZEKERINGEN INTERIEUR
- Maak het deksel van het accucompartiment los.
- Verwijder de rode accuklem (+).

Sluit het deksel na de werkzaamheden
zorgvuldig.

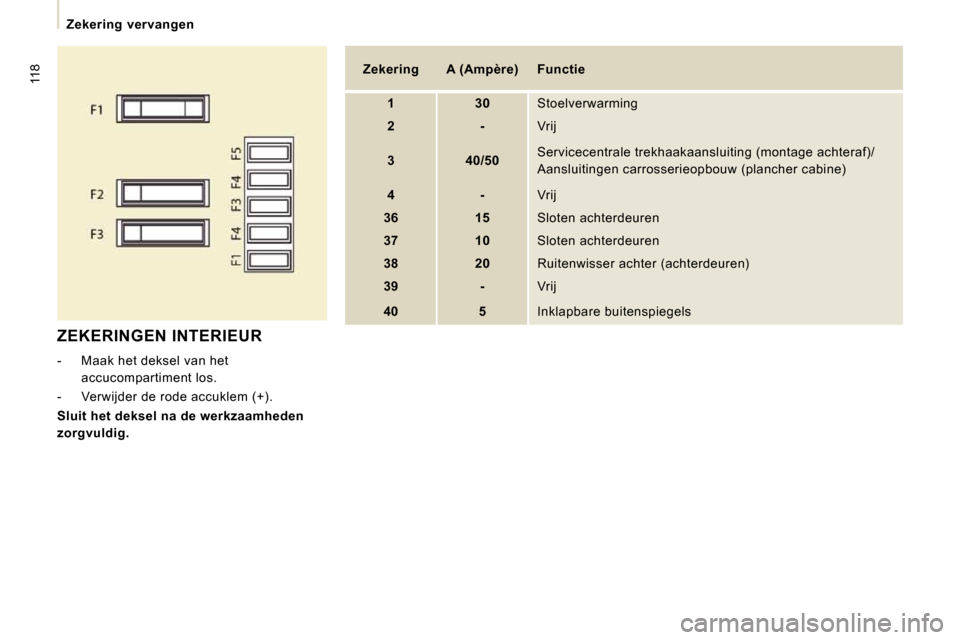

Zekering A (Ampère) Functie

1 30 Stoelverwarming

2 - Vrij

3 40/50 Servicecentrale trekhaakaansluiting (montage achte
raf)/
Aansluitingen carrosserieopbouw (plancher cabine)

4 - Vrij

36 15 Sloten achterdeuren

37 10 Sloten achterdeuren

38 20 Ruitenwisser achter (achterdeuren)

39 - Vrij

40 5 Inklapbare buitenspiegels

119
Zekering vervangen
SNEL WEER OP WEG
7
ZEKERINGEN ONDER DE MOTORKAP
- Open de motorkap en schuif de steun van het reservoir van de
ruitensproeiervloeistof weg om
gemakkelijker bij de zekeringen te
kunnen komen.
- Maak de zekeringkast los en kantel deze omlaag om bij de zekeringen te komen.

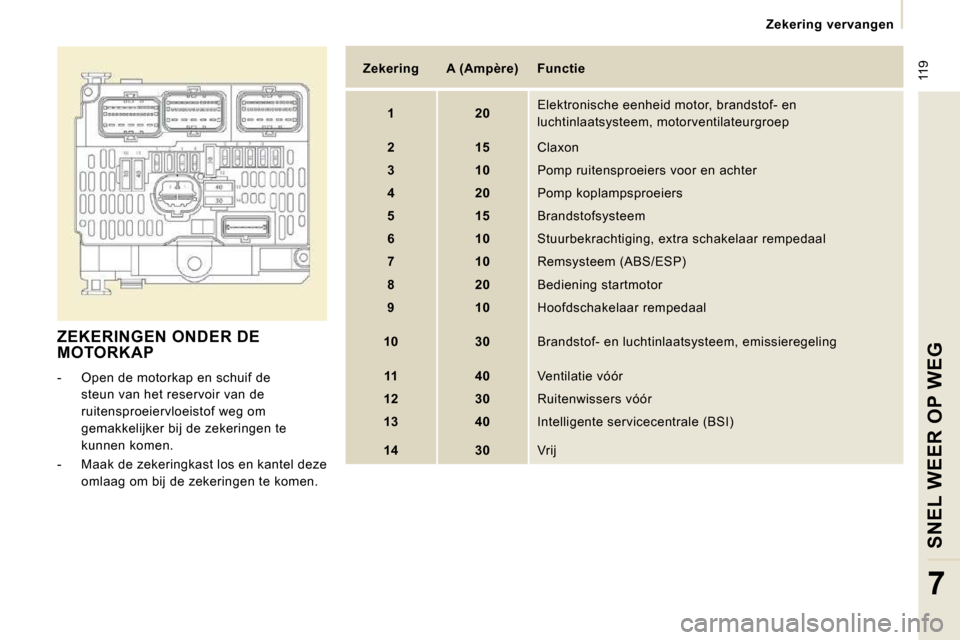

Zekering A (Ampère) Functie

1 20 Elektronische eenheid motor, brandstof- en
luchtinlaatsysteem, motorventilateurgroep

2 15 Claxon

3 10 Pomp ruitensproeiers voor en achter

4 20 Pomp koplampsproeiers

5 15 Brandstofsysteem

6 10 Stuurbekrachtiging, extra schakelaar rempedaal

7 10 Remsysteem (ABS/ESP)

8 20 Bediening startmotor

9 10 Hoofdschakelaar rempedaal

10 30 Brandstof- en luchtinlaatsysteem, emissieregeli ng

11 40 Ventilatie vóór

12 30 Ruitenwissers vóór

13 40 Intelligente servicecentrale (BSI)

14 30 Vrij

120
Zekering vervangen

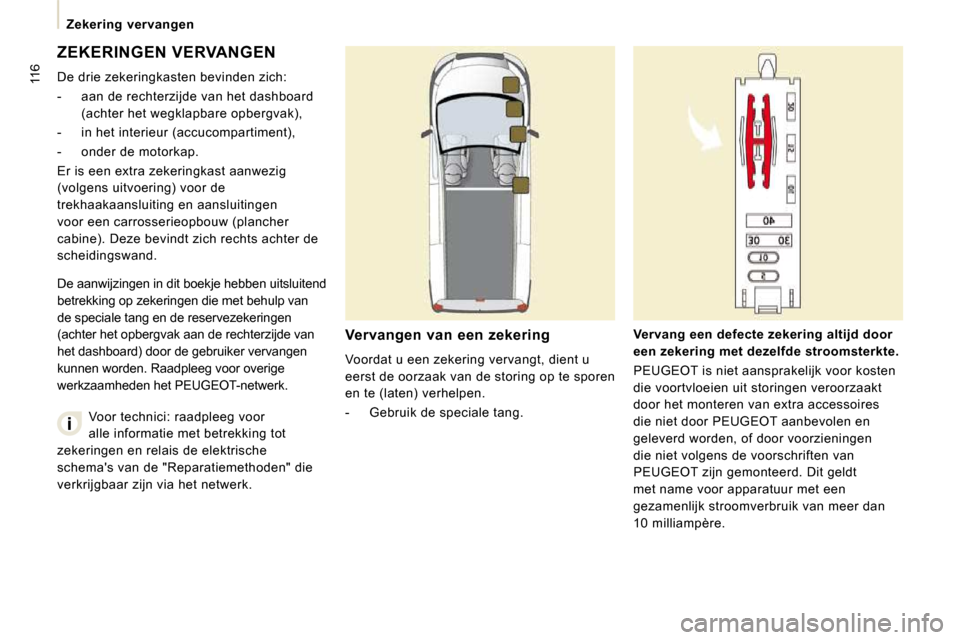

ZEKERINGEN TREKHAAKAANSLUITING/CARROSSERIEOPBOUW/PLANCHER CABINE
De specificaties in dit document
dienen uitsluitend ter indicatie, want
deze zijn afhankelijk van de door de
carrosseriebouwer aan deze extra
zekeringkast toegekende functies.

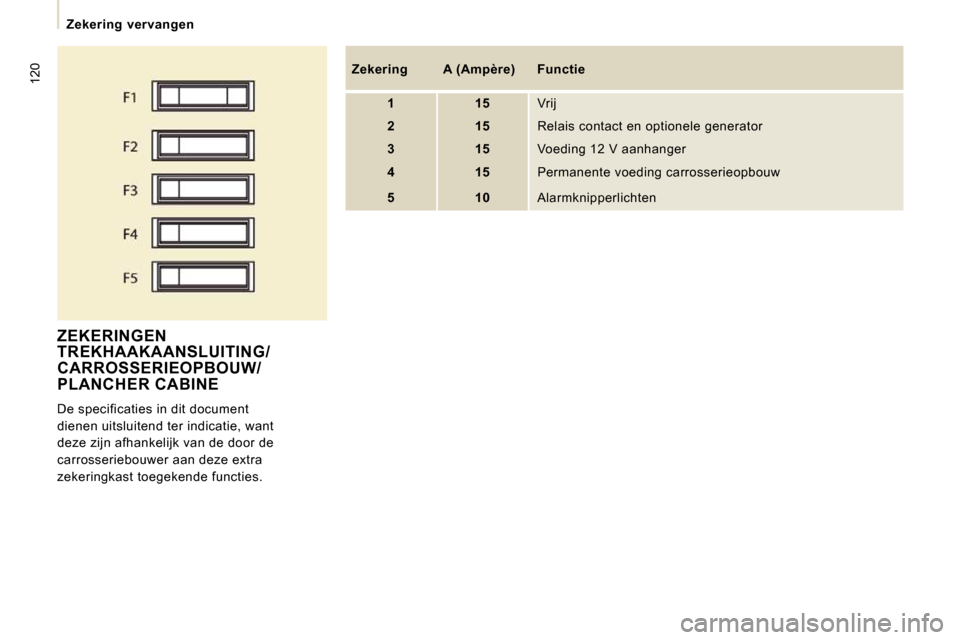

Zekering A (Ampère) Functie

1 15 Vrij

2 15 Relais contact en optionele generator

3 15 Voeding 12 V aanhanger

4 15 Permanente voeding carrosserieopbouw

5 10 Alarmknipperlichten

121
Ruitenwisserblad vervangen
SNEL WEER OP WEG
7

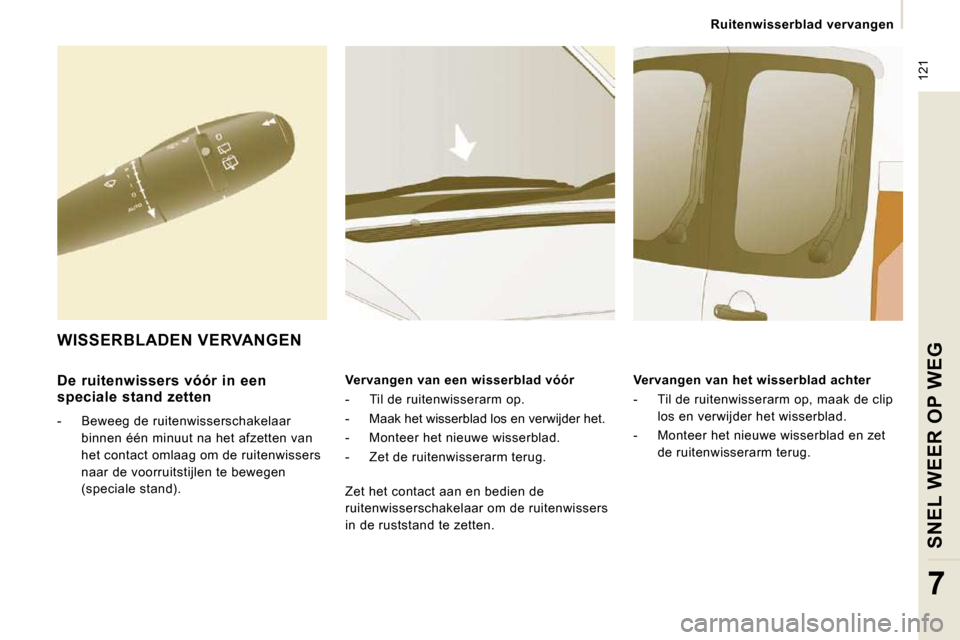

De ruitenwissers vóór in een
speciale stand zetten
- Beweeg de ruitenwisserschakelaar binnen één minuut na het afzetten van
het contact omlaag om de ruitenwissers
naar de voorruitstijlen te bewegen
(speciale stand). Vervangen van een wisserblad vóór
- Til de ruitenwisserarm op.
- Maak het wisserblad los en verwijder het.
- Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter
- Til de ruitenwisserarm op, maak de clip
los en verwijder het wisserblad.
- Monteer het nieuwe wisserblad en zet de ruitenwisserarm terug.
WISSERBLADEN VERVANGEN
Zet het contact aan en bedien de
ruitenwisserschakelaar om de ruitenwissers
in de ruststand te zetten.

122
Slepen van uw auto
Zonder takelen
(4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.

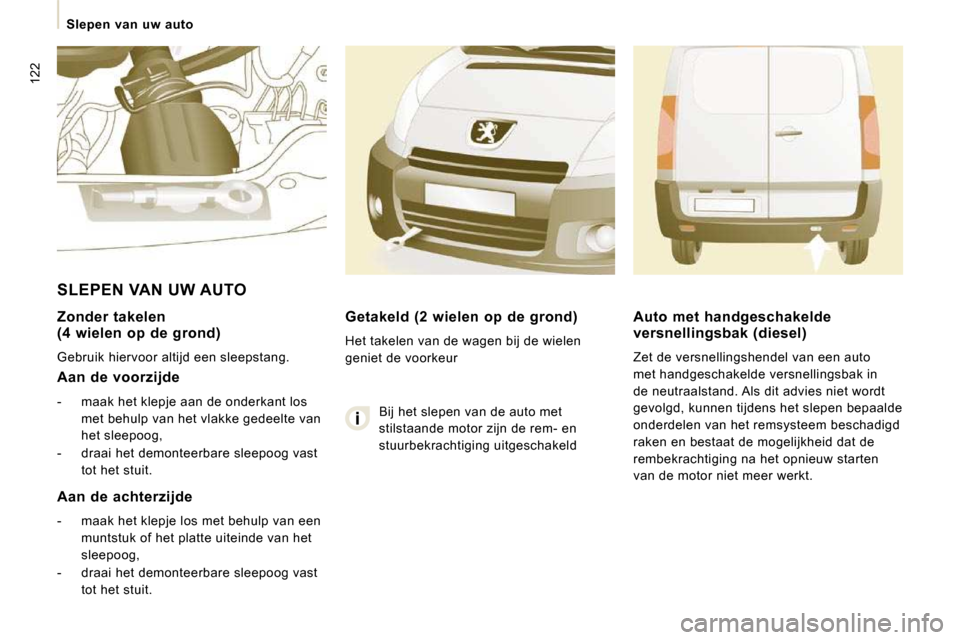

Aan de voorzijde
- maak het klepje aan de onderkant los met behulp van het vlakke gedeelte van
het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit.
SLEPEN VAN UW AUTO
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur
Aan de achterzijde
- maak het klepje los met behulp van een muntstuk of het platte uiteinde van het
sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit. Bij het slepen van de auto met
stilstaande motor zijn de rem- en
stuurbekrachtiging uitgeschakeld
Auto met handgeschakelde
versnellingsbak (diesel)
Zet de versnellingshendel van een auto
met handgeschakelde versnellingsbak in
de neutraalstand. Als dit advies niet wordt
gevolgd, kunnen tijdens het slepen bepaalde
onderdelen van het remsysteem beschadigd
raken en bestaat de mogelijkheid dat de
rembekrachtiging na het opnieuw starten
van de motor niet meer werkt.

124
Afmetingen

125
Afmetingen

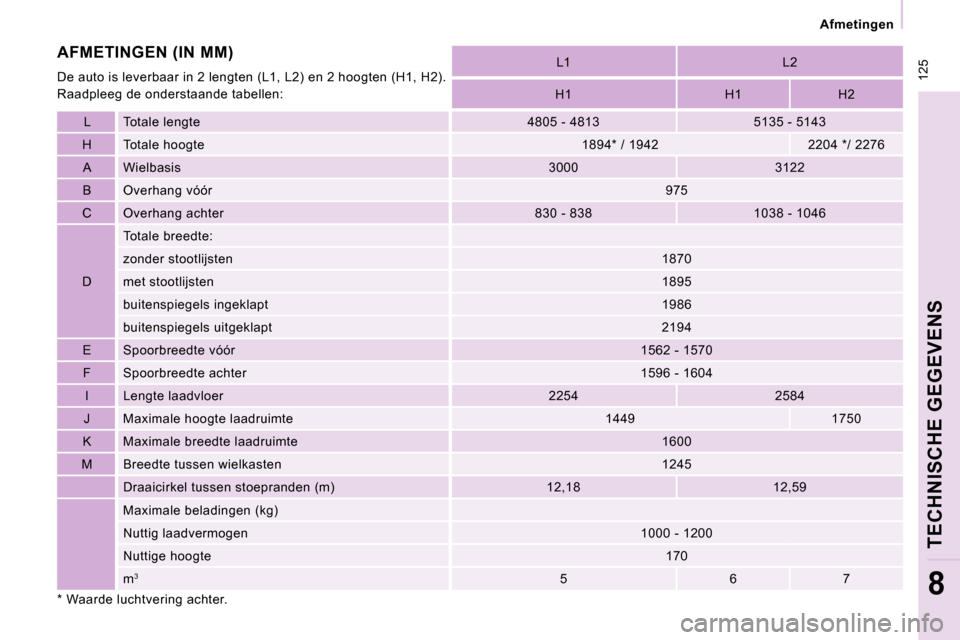

TECHNISCHE GEGEVENS
8 * Waarde luchtvering achter.
L1 L2
H1 H1 H2
L Totale lengte 4805 - 4813 5135 - 5143
H Totale hoogte 1894 * / 1942 2204 * / 2276
A Wielbasis 3000 3122
B Overhang vóór 975
C Overhang achter 830 - 838 1038 - 1046
D Totale breedte:

zonder stootlijsten
1870
met stootlijsten 1895
buitenspiegels ingeklapt 1986
buitenspiegels uitgeklapt 2194
E Spoorbreedte vóór 1562 - 1570
F Spoorbreedte achter 1596 - 1604
I Lengte laadvloer 2254 2584
J Maximale hoogte laadruimte 1449 1750
K Maximale breedte laadruimte 1600
M Breedte tussen wielkasten 1245
Draaicirkel tussen stoepranden (m) 12,18 12,59
Maximale beladingen (kg)

Nuttig laadvermogen 1000 - 1200
Nuttige hoogte 170
m3
5 6 7
AFMETINGEN (IN MM)

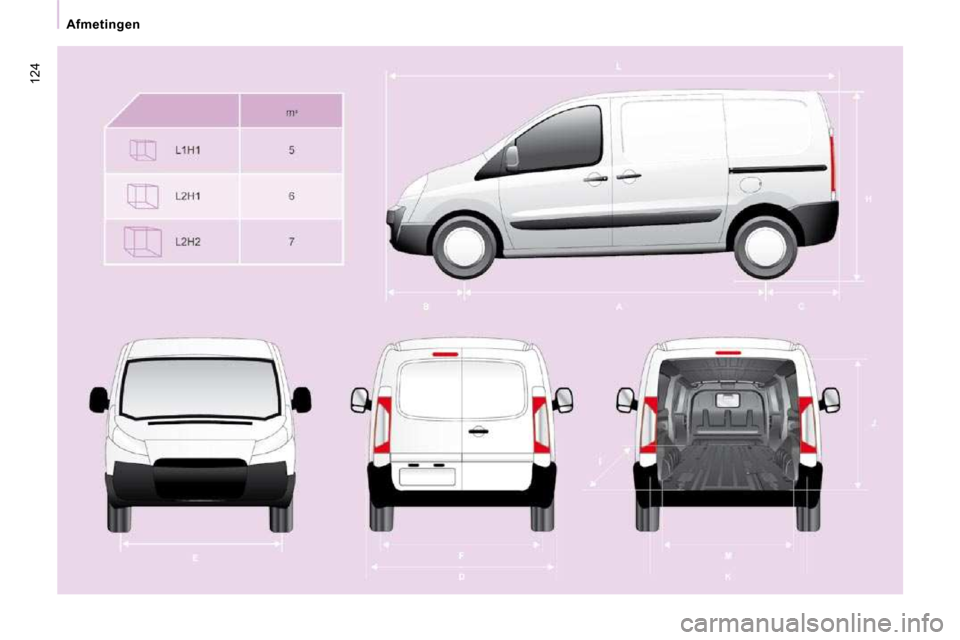

De auto is leverbaar in 2 lengten (L1, L2) en 2 hoogten (H1, H2).
Raadpleeg de onderstaande tabellen:

126
Afmetingen

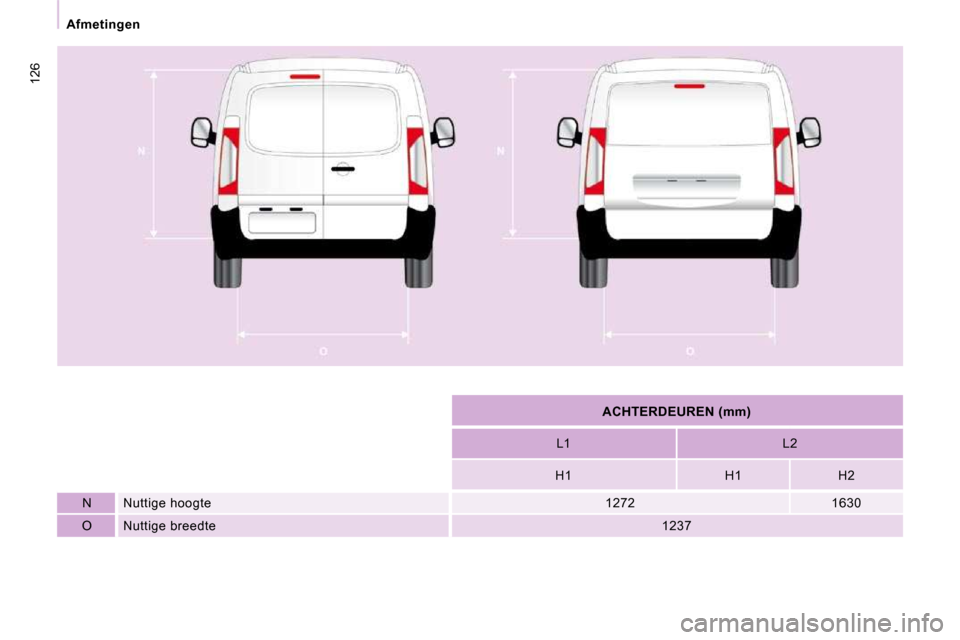

ACHTERDEUREN (mm)
L1 L2
H1 H1 H2
N Nuttige hoogte 1272 1630
O Nuttige breedte 1237
