Peugeot Expert VU 2011 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: Expert VU, Model: Peugeot Expert VU 2011Pages: 260, PDF Size: 10.47 MB
Page 31 of 260

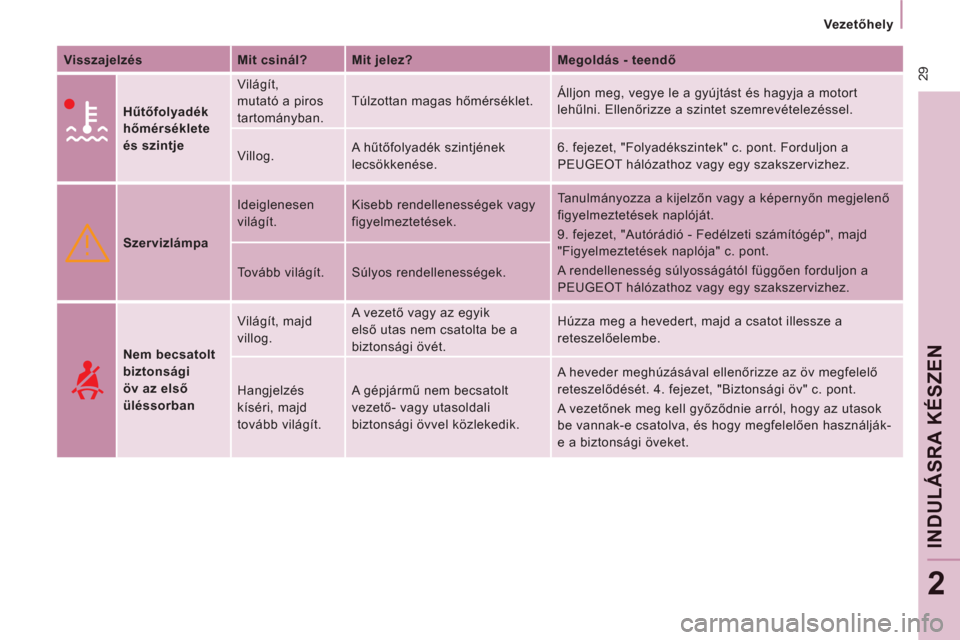

29
Vezetőhely
INDULÁSRA KÉSZEN
2
Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Hűtőfolyadék
hőmérséklete
és szintje Világít,
mutató a piros
tartományban. Túlzottan magas hőmérséklet. Álljon meg, vegye le a gyújtást és hagyja a motort
lehűlni. Ellenőrizze a szintet szemrevételezéssel.
Villog. A hűtőfolyadék szintjének
lecsökkenése. 6. fejezet, "Folyadékszintek" c. pont. Forduljon a
PEUGEOT hálózathoz vagy egy szakszervizhez.
Szervizlámpa Ideiglenesen
világít. Kisebb rendellenességek vagy
figyelmeztetések. Tanulmányozza a kijelzőn vagy a képernyőn megjelenő
figyelmeztetések naplóját.
9. fejezet, "Autórádió - Fedélzeti számítógép", majd
"Figyelmeztetések naplója" c. pont.
A rendellenesség súlyosságától függően forduljon a
PEUGEOT hálózathoz vagy egy szakszervizhez. Tovább világít. Súlyos rendellenességek.
Nem becsatolt
biztonsági
öv az első
üléssorban Világít, majd
villog. A vezető vagy az egyik
első utas nem csatolta be a
biztonsági övét. Húzza meg a hevedert, majd a csatot illessze a
reteszelőelembe.
Hangjelzés
kíséri, majd
tovább világít. A gépjármű nem becsatolt
vezető- vagy utasoldali
biztonsági övvel közlekedik. A heveder meghúzásával ellenőrizze az öv megfelelő
reteszelődését. 4. fejezet, "Biztonsági öv" c. pont.
A vezetőnek meg kell győződnie arról, hogy az utasok
be vannak-e csatolva, és hogy megfelelően használják-
e a biztonsági öveket.
Page 32 of 260

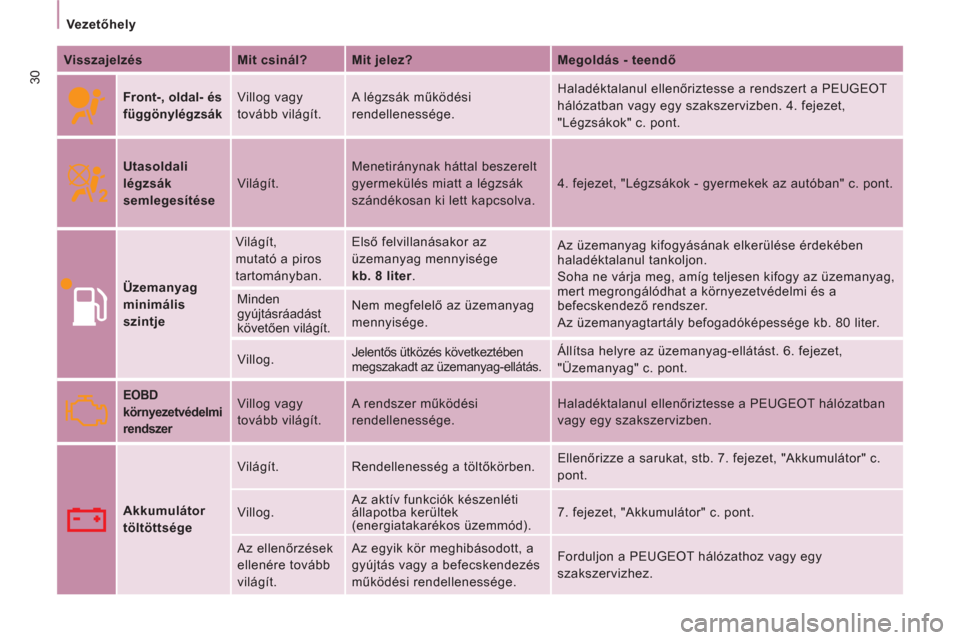

30
Vezetőhely
Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Front-, oldal- és
függönylégzsák
Villog vagy
tovább világít. A légzsák működési
rendellenessége. Haladéktalanul ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben. 4. fejezet,
"Légzsákok" c. pont.
Utasoldali
légzsák
semlegesítése Világít. Menetiránynak háttal beszerelt
gyermekülés miatt a légzsák
szándékosan ki lett kapcsolva. 4. fejezet, "Légzsákok - gyermekek az autóban" c. pont.
Üzemanyag
minimális
szintje Világít,
mutató a piros
tartományban. Első felvillanásakor az
üzemanyag mennyisége
kb. 8 liter. Az üzemanyag kifogyásának elkerülése érdekében
haladéktalanul tankoljon.
Soha ne várja meg, amíg teljesen kifogy az üzemanyag,
mert megrongálódhat a környezetvédelmi és a
befecskendező rendszer.
Az üzemanyagtartály befogadóképessége kb. 80 liter. Minden
gyújtásráadást
követően világít. Nem megfelelő az üzemanyag
mennyisége.
Villog. Jelentős ütközés következtében
megszakadt az üzemanyag-ellátás. Állítsa helyre az üzemanyag-ellátást. 6. fejezet,
"Üzemanyag" c. pont.
EOBD
környezetvédelmi
rendszer
Villog vagy
tovább világít. A rendszer működési
rendellenessége. Haladéktalanul ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
Akkumulátor
töltöttsége Világít. Rendellenesség a töltőkörben. Ellenőrizze a sarukat, stb. 7. fejezet, "Akkumulátor" c.
pont.
Villog. Az aktív funkciók készenléti
állapotba kerültek
(energiatakarékos üzemmód). 7. fejezet, "Akkumulátor" c. pont.
Az ellenőrzések
ellenére tovább
világít. Az egyik kör meghibásodott, a
gyújtás vagy a befecskendezés
működési rendellenessége. Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Page 33 of 260
ABS
ESP

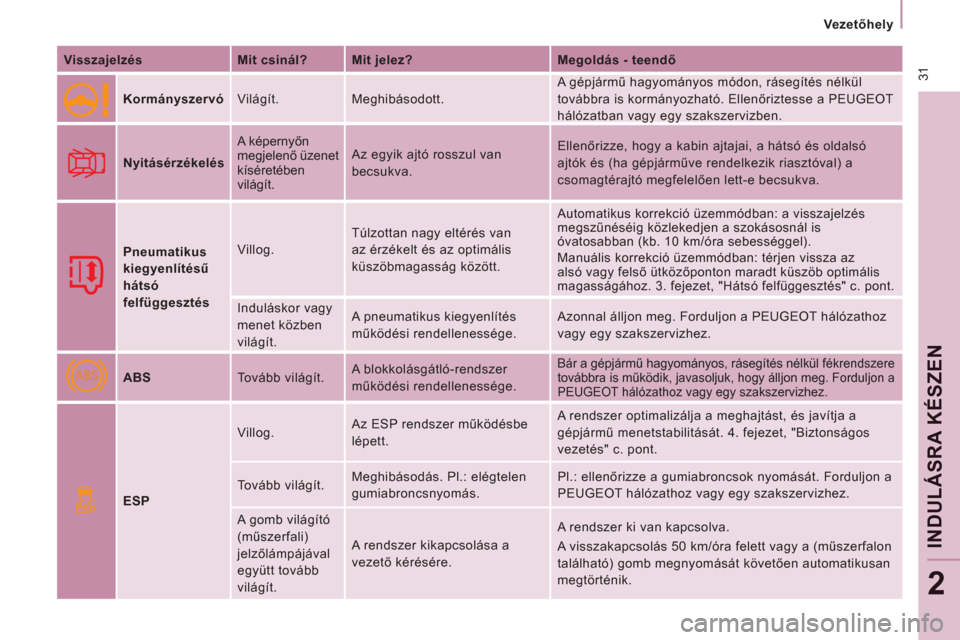

31
Vezetőhely
INDULÁSRA KÉSZEN
2
Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Kormányszervó
Világít. Meghibásodott. A gépjármű hagyományos módon, rásegítés nélkül
továbbra is kormányozható. Ellenőriztesse a PEUGEOT
hálózatban vagy egy szakszervizben.
Nyitásérzékelés
A képernyőn
megjelenő üzenet
kíséretében
világít. Az egyik ajtó rosszul van
becsukva. Ellenőrizze, hogy a kabin ajtajai, a hátsó és oldalsó
ajtók és (ha gépjárműve rendelkezik riasztóval) a
csomagtérajtó megfelelően lett-e becsukva.
Pneumatikus
kiegyenlítésű
hátsó
felfüggesztés Villog. Túlzottan nagy eltérés van
az érzékelt és az optimális
küszöbmagasság között.
Automatikus korrekció üzemmódban: a visszajelzés
megszűnéséig közlekedjen a szokásosnál is
óvatosabban (kb. 10 km/óra sebességgel).
Manuális korrekció üzemmódban: térjen vissza az
alsó vagy felső ütközőponton maradt küszöb optimális
magasságához. 3. fejezet, "Hátsó felfüggesztés" c. pont.
Induláskor vagy
menet közben
világít. A pneumatikus kiegyenlítés
működési rendellenessége. Azonnal álljon meg. Forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
ABS Tovább világít. A blokkolásgátló-rendszer
működési rendellenessége.
Bár a gépjármű hagyományos, rásegítés nélkül fékrendszere
továbbra is működik, javasoljuk, hogy álljon meg. Forduljon a
PEUGEOT hálózathoz vagy egy szakszervizhez.
ESP Villog. Az ESP rendszer működésbe
lépett. A rendszer optimalizálja a meghajtást, és javítja a
gépjármű menetstabilitását. 4. fejezet, "Biztonságos
vezetés" c. pont.
Tovább világít. Meghibásodás. Pl.: elégtelen
gumiabroncsnyomás. Pl.: ellenőrizze a gumiabroncsok nyomását. Forduljon a
PEUGEOT hálózathoz vagy egy szakszervizhez.
A gomb világító
(műszerfali)
jelzőlámpájával
együtt tovább
világít. A rendszer kikapcsolása a
vezető kérésére. A rendszer ki van kapcsolva.
A visszakapcsolás 50 km/óra felett vagy a (műszerfalon
található) gomb megnyomását követően automatikusan
megtörténik.
Page 34 of 260

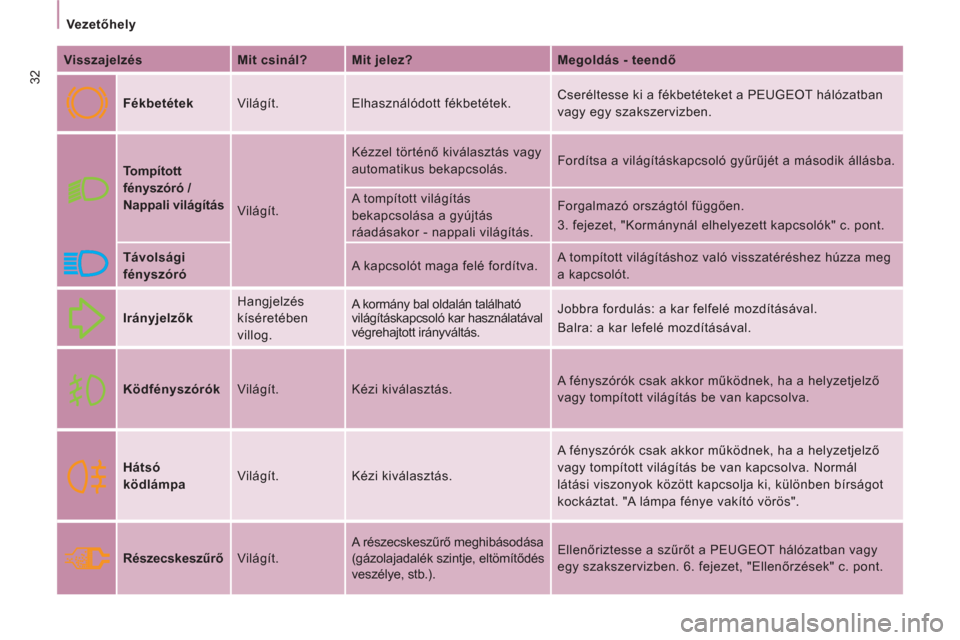

32
Vezetőhely
Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Fékbetétek Világít. Elhasználódott fékbetétek. Cseréltesse ki a fékbetéteket a PEUGEOT hálózatban
vagy egy szakszervizben.
Tompított
fényszóró /
Nappali világítás
Világít. Kézzel történő kiválasztás vagy
automatikus bekapcsolás. Fordítsa a világításkapcsoló gyűrűjét a második állásba.
A tompított világítás
bekapcsolása a gyújtás
ráadásakor - nappali világítás. Forgalmazó országtól függően.
3. fejezet, "Kormánynál elhelyezett kapcsolók" c. pont.
Távolsági
fényszóró A kapcsolót maga felé fordítva. A tompított világításhoz való visszatéréshez húzza meg
a kapcsolót.
Irányjelzők Hangjelzés
kíséretében
villog. A kormány bal oldalán található
világításkapcsoló kar használatával
végrehajtott irányváltás. Jobbra fordulás: a kar felfelé mozdításával.
Balra: a kar lefelé mozdításával.
Ködfényszórók Világít. Kézi kiválasztás. A fényszórók csak akkor működnek, ha a helyzetjelző
vagy tompított világítás be van kapcsolva.
Hátsó
ködlámpa Világít. Kézi kiválasztás. A fényszórók csak akkor működnek, ha a helyzetjelző
vagy tompított világítás be van kapcsolva. Normál
látási viszonyok között kapcsolja ki, különben bírságot
kockáztat. "A lámpa fénye vakító vörös".
Részecskeszűrő
Világít. A részecskeszűrő meghibásodása
(gázolajadalék szintje, eltömítődés
veszélye, stb.). Ellenőriztesse a szűrőt a PEUGEOT hálózatban vagy
egy szakszervizben. 6. fejezet, "Ellenőrzések" c. pont.
Page 35 of 260

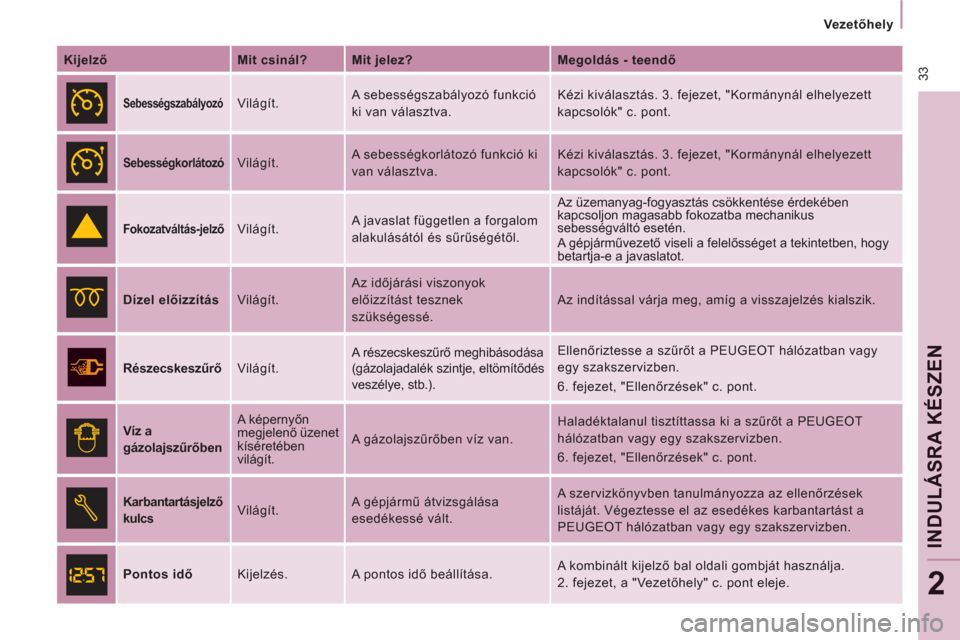

33
Vezetőhely
INDULÁSRA KÉSZEN
2
Kijelző
Mit csinál?
Mit jelez?
Megoldás - teendő
Sebességszabályozó
Világít. A sebességszabályozó funkció
ki van választva. Kézi kiválasztás. 3. fejezet, "Kormánynál elhelyezett
kapcsolók" c. pont.
Sebességkorlátozó
Világít. A sebességkorlátozó funkció ki
van választva. Kézi kiválasztás. 3. fejezet, "Kormánynál elhelyezett
kapcsolók" c. pont.
Fokozatváltás-jelző
Világít. A javaslat független a forgalom
alakulásától és sűrűségétől. Az üzemanyag-fogyasztás csökkentése érdekében
kapcsoljon magasabb fokozatba mechanikus
sebességváltó esetén.
A gépjárművezető viseli a felelősséget a tekintetben, hogy
betartja-e a javaslatot.
Dízel előizzítás Világít. Az időjárási viszonyok
előizzítást tesznek
szükségessé. Az indítással várja meg, amíg a visszajelzés kialszik.
Részecskeszűrő
Világít. A részecskeszűrő meghibásodása
(gázolajadalék szintje, eltömítődés
veszélye, stb.). Ellenőriztesse a szűrőt a PEUGEOT hálózatban vagy
egy szakszervizben.
6. fejezet, "Ellenőrzések" c. pont.
Víz a
gázolajszűrőben
A képernyőn
megjelenő üzenet
kíséretében
világít. A gázolajszűrőben víz van. Haladéktalanul tisztíttassa ki a szűrőt a PEUGEOT
hálózatban vagy egy szakszervizben.
6. fejezet, "Ellenőrzések" c. pont.
Karbantartásjelző
kulcs
Világít. A gépjármű átvizsgálása
esedékessé vált. A szervizkönyvben tanulmányozza az ellenőrzések
listáját. Végeztesse el az esedékes karbantartást a
PEUGEOT hálózatban vagy egy szakszervizben.
Pontos idő Kijelzés. A pontos idő beállítása. A kombinált kijelző bal oldali gombját használja.
2. fejezet, a "Vezetőhely" c. pont eleje.
Page 36 of 260
34
Vezetőhely
ÜZEMANYAGSZINT-MÉRŐ
Az üzemanyagszint ellenőrzése
mindannyiszor megtörténik, ha a
gyújtáskapcsoló "indítás" helyzetbe kerül.
A mérő a következőket mutathatja:
- 1:
az üzemanyagtartály tele van,
kb.80 liter üzemanyag.
- 0:
átállás tartalék-üzemanyagra, a
visszajelzés folyamatosan világít.
A HŰTŐFOLYADÉKHŐMÉRSÉKLETE
A mutató a piros tartomány előtt van:
megfelelő működés.
Erős igénybevétel vagy magas külső
hőmérséklet esetén a mutató közelebb
kerülhet a piros tartományhoz.
Mit kell tenni, ha a visszajelzés kigyullad:
- azonnal álljon meg, vegye le a gyújtást.
A motorventilátor még kb. 10 percig
tovább működhet,
- a hűtőfolyadékszint ellenőrzésével
várja meg, amíg a motor lehűl, majd, ha
szükséges, végezze el a feltöltést.
Lapozza fel a 6. fejezet "Üzemanyag"
c. pontját.
Mit kell tenni, ha a mutató belép a piros
tartományba:
Lassítson a gépjárművel, vagy alapjáraton
működtesse a motort. Lapozza fel a 6. fejezet
"Folyadékszintek" c. pontját. A figyelmeztetés első megjelenésekor még
kb. 8 liter üzemanyag van a tartályban.
Mivel a hűtőkör nyomás alatt van, az égési
sérülések elkerülése érdekében kövesse az
alábbi tanácsokat:
- a motor leállítását követően a beavatkozás
előtt várjon legalább egy órát,
- a nyomás lecsökkentése érdekében
1/4 fordulattal lazítsa ki a hűtősapkát,
- miután a nyomás leesett, a tágulási
tartályon ellenőrizze a folyadékszintet,
- ha a folyadékszintet fel kell tölteni,
a művelet elvégzéséhez vegye le a
h
űtősapkát.
Ha a mutató továbbra is a piros
tartományban marad, forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Page 37 of 260
35
Vezetőhely
INDULÁSRA KÉSZEN
2
Működése
Gyújtásráadást követően néhány
másodpercre megjelenik a karbantartási
műveleteket szimbolizáló kulcs; az
összkilométer-számláló a következő
átvizsgálásig még megtehető kilométerek
számát mutatja (kerekítve). Gyújtásráadás után néhány másodperccel
az olajszint jelenik meg, majd az
összkilométer-számláló visszaáll normál
működésre, és az összkilométert, valamint a
napi megtett kilométert jelzi.
Az átvizsgálás esedékessége 1000 km
alatt van
Gyújtásráadást követően néhány
másodpercig a kulcs szimbólum villog, és a
megtehető kilométerek száma jelenik meg:
Néhány másodperccel a gyújtásráadás
után az olajszint jelenik meg, majd az
összkilométer-számláló visszaáll normál
működésre, és a kulcs szimbólum
tovább világít, jelezve, hogy közeleg egy
elvégzendő átvizsgálás időpontja.
Az átvizsgálás esedékessége túllépve
Járó motornál a kulcs mindaddig
világít, míg a karbantartás elvégzésére
sor nem kerül.
Amelyik elsőként teljesül: a kulcs szimbólum
akkor is kigyulladhat, ha Ön a kétévenkénti
esedékességet lépte túl.
A két átvizsgálás között megtehető
kilométerek száma a gépkocsit
használó személy vezetési szokásainak
függvényében változhat.
A következő átvizsgálás esedékessége
1000 km felett van
Például:
4800 km-t tehet még meg a
következő átvizsgálásig. Gyújtásráadáskor
néhány másodpercig a kijelző az alábbiakat
mutatja:
KARBANTARTÁSJELZŐ
A karbantartási műveletek gyakoriságát
változtatja az üzemeltetési feltételek
függvényében.
SZENNYEZETTSÉG-MENTESÍTÉS
következő károsanyag-kibocsátási normáknak
is megfelel:
- CO (szénmonoxid),
- HC (elégetlen szénhidrogének),
- a katalizátorok előtt és után elhelyezett
oxigénszondák által érzékelt NOx
(nitrogénoxidok) vagy részecskék.
A vezetőt a műszerfalon található speciális
visszajelzés kigyulladása figyelmezteti
a környezetvédelmi berendezés
meghibásodására.
Fennáll a katalizátor megrongálódásának
veszélye. Ellenőriztesse a PEUGEOT
hálózatban vagy egy szakszervizben. Az EOBD (European On Board
Diagnosis) egy olyan európai
fedélzeti diagnosztikai rendszer,
amely - többek között - a
Gyújtásráadáskor a
kulcs szimbólum néhány
másodpercig villog, és a
túllépés kilométereinek száma
jelenik meg. Az esedékesség mindig a számláló
legutóbbi lenullázásától kezdődően kerül
kiszámításra (lásd a kapcsolódó fejezetet).
Az esedékességet két tényező határozza
meg:
- a megtett kilométerek száma,
- a legutóbbi átvizsgálás óta eltelt idő.
Page 38 of 260
Vezetőhely
Ha a műveletet követően ki szeretné
kötni az akkumulátort, reteszelje a
gépjárművet és várjon legalább 5 percet;
ellenkező esetben a nullázás nem kerül
érvényesítésre.
Nullázás
A PEUGEOT hálózatban, illetve a
szakszervizben ezt a műveletet minden
átvizsgálás után elvégzik.
Amennyiben saját maga végezte el
gépjárműve átvizsgálását, a nullázási eljárás
a következő:
- vegye le a gyújtást,
- nyomja meg a napi kilométerszámláló
nullázógombját és tartsa benyomva,
- adja rá a gyújtást.
A kilométerszámláló-kijelző
visszaszámlálásba kezd.
Ha a kijelző " = 0
" értéket jelez, engedje el a
gombot; a kulcs eltűnik.
Motorolajszintjelző
A gyújtás ráadásakor, a karbantartási
információ kijelzését követően a
motorolajszint néhány másodpercig látható.
Megfelelő olajszint
Olajhiány
A szervizlámpával
együtt, hangjelzés és a
képernyőn megjelenő
üzenet kíséretében
villogó "OIL"
felirat olajhiányt jelez, mely
károsíthatja a motort.
Amennyiben az olajszintmérő-pálcával
elvégzett ellenőrzés is a szükségesnél
alacsonyabb szintet mutat, feltétlenül
egészítse ki a szintet.
Az olajszintjelző
meghibásodása
A villogó "OIL--"
felirat
a motorolajszintjelző
meghibásodását jelzi. Forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
Az olajszint ellenőrzése csak abban az
esetben ad megbízható eredményt, ha
azt vízszintesen álló gépkocsin, legalább
30 perccel a motor leállítását követően hajtja
végre.
Olajszintmérő-pálca
A
= maximum, ezt a szintet soha
se lépje túl, mivel az olajtöbblet
károsíthatja a motort.
Sürgősen forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
B
= minimum, az
olajbetöltőnyiláson keresztül
töltse fel a szintet a gépjármű
számára előírt motorolajjal.
Napi kilométer-számláló
nullázógombja
Ráadott gyújtásnál
nyomja a gombot a nullák
megjelenéséig.
Megvilágítás-szabályozó
Felkapcsolt lámpáknál nyomja
meg a gombot a műszerfal-
világítás erősségének
változtatásához. Amikor
a megvilágítás eléri a minimális (vagy
maximális) beállítást, engedje el a gombot,
majd nyomja meg újra a növeléshez
(vagy csökkentéshez).
Amikor a megvilágítás elérte a kívánt
erősséget, engedje el a gombot.
Page 39 of 260
37
Sebességváltók és kormány
INDULÁSRA KÉSZEN
2
Hátramenet
6 fokozatú sebességváltó esetén a
hátramenetbe kapcsoláshoz emelje meg a
sebességváltógomb alatt található karimát.
A gépjármű teljes megállásáig soha ne
kapcsoljon hátramenetbe.
A hátramenetbe kapcsolás zajtalansága
érdekében a mozdulatot lassan hajtsa
végre. A sebességfokozatok könnyebb
váltása érdekében teljesen nyomja le a
tengelykapcsoló pedált.
A pedálok zavartalan kezelése érdekében:
- ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
- soha ne helyezzen egymásra több
kiegészítő padlószőnyeget.
Menet közben ne tartsa kezét a
sebességváltógombon, mivel hosszú távon
az akár leggyengébb erőhatás is képes a
sebességváltó belső szerkezetét károsítani.
SEBESSÉGVÁLTÓK ÉS KORMÁNY
5 fokozatú sebességváltó
6 fokozatú sebességváltó
Sebességváltás-jelző
A rendszer mechanikus
sebességváltóval szerelt modelleknél
a gazdaságosabb vezetés
érdekében jelzi a vezetőnek, hogy
felsőbb fokozatba kapcsolhat.
A vezető viseli a felelősséget a tekintetben,
hogy követi-e a fokozatváltási javaslatot,
hiszen a rendszer nem vesz figyelembe
olyan tényezőket, mint az út jellege, a
forgalom sűrűsége vagy a biztonság.
A sebességváltás-jelző működését nem
lehet kiiktatni.
Indításra, hátramenetbe kapcsolásra
és visszaváltásra a rendszer nem tesz
javaslatot.
Page 40 of 260
38
Sebességváltók és kormány
AUTOMATA SEBESSÉGVÁLTÓ
Helyzetek kiválasztása
- Valamelyik helyzet kiválasztásához
mozdítsa el a sebességváltókart. A
kombinált kijelzőegységen megjelenik a
kiválasztott helyzet visszajelző lámpája.
Park (parkolás): a kar helyzete
parkoláskor.
A gépjármű elmozdulás elleni
rögzítéséhez és a motor
beindításához. Reverse (hátramenet): a kar
helyzete tolatáskor.
A gépjárművel való tolatáshoz.
Neutral (üres): a kar helyzete
üresben.
Parkoláshoz (behúzott kézifékkel)
és a motor beindításához. Drive (vezetés): a kar helyzete
vezetéskor.
A gépjármű automata
üzemmódban történő
vezetéséhez.
Manual (kézi): a sebességi
fokozat kiválasztása
a sebességváltókar
megnyomásával (+ vagy -).
A gépjármű kézi üzemmódban
történő vezetéséhez.
