Peugeot Expert VU 2011 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: Expert VU, Model: Peugeot Expert VU 2011Pages: 260, PDF Size: 10.47 MB
Page 21 of 260
19
Nyitás
INDULÁSRA KÉSZEN
2
semlegesítheti a fülke és a rakodótér
szelektív nyitási funkcióját, forduljon a
PEUGEOT hálózathoz.
TÁVIRÁNYÍTÓ
A művelet megtörténtét az irányjelzők kb.
2 másodpercig tartó folyamatos világítása
jelzi.
NYÍLÁSZÁRÓK
A fülke kireteszelése
A gomb első megnyomása
a gépjármű kabinjának
kireteszelését teszi lehetővé.
Az irányjelzők kétszer villannak fel.
A gomb másodszori megnyomása az oldalsó
ajtó (ajtók) és a hátsó ajtók kireteszelését
teszi lehetővé.
A nyílászárók szelektív funkciója aktív a
gépjármű átadásakor. Kérésére a hálózat
A rakodótér kireteszelése
A gomb megnyomása a gépjármű
valamennyi hátsó ajtajánák
kireteszelését teszi lehetővé.
A kabin és a rakodótér egymástól
független reteszelhetősége növeli a használat
biztonságát. A funkció lehetővé teszi, hogy Ön
lezárja a gépjármű azon részének bejáratát,
ahol éppen nem tartózkodik.
Központi zár
A gomb rövid megnyomása a
gépjármű kabinjának és hátsó
ajtajainak reteszelését teszi
lehetővé.
Az irányjelzők egyszer villannak fel.
Ha valamelyik első ajtó nyitva van vagy
rosszul lett becsukva, a gépjármű nem
reteszelődik.
Szuperreteszelés
Ha gépjárműve rendelkezik ezzel a funkcióval,
és a gépjármű reteszelését követő öt
másodpercen belül másodszor is megnyomja
a távirányítón látható zárt lakatot, a gépjármű
egyszerű reteszelése szuperreteszelésre vált. A szuperreteszelés hatástalanítja az ajtók
külső és belső kilincseit: a szuperreteszelt
gépjárműben tartózkodni tilos.
Ha a szuperreteszelést a gépjármű
belsejéből hajtotta végre, az a gépjármű
elindulásakor egyszerű reteszelésre változik.
A kulcsrész be- és kihajtása
A kulcs kihajtásához ezt a gombot
nyomja meg.
A kulcs behajtásához nyomja le
a krómozott gombot, és hajtsa
vissza a kulcsot a házába. Ha a művelet
közben nem nyomja le a gombot,
a szerkezet károsodhat.
A megfelelő használatról
Ügyeljen arra, hogy a távirányító ne
érintkezzen zsírral, porral, esővízzel. Ne
tárolja soha nedves helyen.
A gyújtáskapcsolóba helyezett kulcsra
akasztott, annak tengelyére nehezedő
súlyosabb tárgy (kulcstartó, stb.) a
gyújtáskapcsoló meghibásodását okozhatja.
Page 22 of 260
Nyitás
KULCS
A gépjármű zárjainak reteszelését és
kireteszelését, a tanksapka nyitását és
zárását, valamint a motor beindítását,
illetve leállítását teszi lehetővé.
TÁVIRÁNYÍTÓ ELEKTRONIKUS
INDÍTÁSGÁTLÓ
Minden kulcs elektronikus indításgátlót
tartalmaz.
A berendezés a motor üzemanyag-ellátását
blokkolja. Automatikusan bekapcsol, amikor
a kulcsot eltávolítja a gyújtáskapcsolóból.
Gyújtásráadáskor a kulcs és az elektronikus
indításgátló között kapcsolat létesül.
A megfelelő kapcsolat biztosítása érdekében
a kulcs fém részét megfelelően ki kell
hajtani.
A távirányító újrainicializálása
Elemcserét vagy az akkumulátor kikötését
követően előfordulhat, hogy újra kell
inicializálnia a távirányítót.
A távirányító használata előtt várjon
legalább egy percet.
Helyezze be a kulcsot a gyújtáskapcsolóba
úgy, hogy a gombok (lakatok) Ön felé
nézzenek. Adja rá a gyújtást.
Tíz másodpercen belül nyomja meg a
reteszelő lakatot, és tartsa legalább
5 másodpercig lenyomva.
Vegye le a gyújtást.
A távirányító használata előtt várjon
legalább egy percet.
A távirányító ismét működőképes.
Nem megfelelő elem használata esetén a
távirányító károsodhat.
Kizárólag a PEUGEOT hálózatban beszerezhető
elemeket vagy azokkal mindenben megegyező
típusú elemeket használjon.
Az elemeket ne dobja ki, mert a környezetre
káros fémeket tartalmaznak.
A használt elemeket a PEUGEOT hálózatban,
vagy bármely más, erre a célra létesített
gyűjtőhelyen adja le.
Az elem cseréje
Cikkszám: CR1620 / 3 volt.
Az elhasználódott elemről hangjelzés és a
képernyőn megjelenő üzenet tájékoztat.
Az elem cseréje érdekében pattintsa le
a fedelet egy pénzérme segítségével a
kulcskarika gyűrűjénél.
Ha az elem cseréje után nem működik a
távirányító, végezzen el egy újrainicializálási
eljárást.
A kulcsok elvesztése esetén
Keresse fel a PEUGEOT hálózatot
forgalmi engedélyével és a személyi
igazolványával.
A PEUGEOT hálózat beszerzi az
újragyártáshoz szükséges kulcs- és
transzponder kódot.
Page 23 of 260
21
Nyitás
INDULÁSRA KÉSZEN
2
RIASZTÓ
Ha gépjárműve rendelkezik riasztóval, az két
típusú, körkörös és térvédelmet biztosít:
- körkörös védelem esetén valamelyik
első/hátsó ajtó vagy a motorháztető
nyitásakor riaszt;
- térvédelem esetén az utastérben
bekövetkező változások esetén riaszt
(ablaktörés, mozgás a gépkocsi
belsejében).
A megfelelő használatról
Semmiféle módosítást ne hajtson végre
a gépjármű elektronikus indításgátló
rendszerén.
Még a zsebében lévő, véletlenül működésbe
hozott távirányító is képes a gépjárművet
kireteszelni.
Más magas frekvenciájú berendezés
(mobiltelefon, házi riasztórendszer, stb.)
egyidejű használata ideiglenesen zavarokat
okozhat a távirányító működésében.
Amíg a kulcs a gyújtáskapcsolóban van,
a távirányító még levett gyújtásnál sem
működőképes.
Biztonsági okokból (gyermekek az
autóban) még akkor is vegye ki a kulcsot
a gyújtáskapcsolóból, ha csak rövid időre
hagyja el a gépjárművet.
Ha gépjárműve rendelkezik válaszfallal, a
rakodótérben nem működik a térvédelem.
A gépjármű bezárása teljes
riasztással
Bekapcsolás
- Vegye le a gyújtást és szálljon ki a
gépkocsiból.
Használt gépjármű vásárlásakor:
- annak érdekében, hogy biztos lehessen
abban, a gépjármű kizárólag az Ön
birtokában lévő kulcsokkal indítható
el, memorizáltassa a kulcsokat a
PEUGEOT hálózatban.
- A gépjármű elhagyását követő öt
percen belül a távirányítós kulcs
segítségével történő reteszelés vagy
szuperreteszelés végrehajtásával
kapcsolja be a riasztót. A középkonzolon
található piros jelzőlámpa
másodpercenként felvillan.
Kikapcsolás
- Reteszelje ki a gépkocsit a távirányító
segítségével, vagy adja rá a gyújtást: a
piros jelzőlámpa kialszik.
A gépjármű bezárása csak a
körkörös védelem aktiválásával
Amennyiben a gépkocsi elhagyásakor nyitva
akar hagyni egy ablakot, vagy ha állat marad
a gépkocsi utasterében, csak a körkörös
védelmet választhatja.
- Vegye le a gyújtást.
- Tíz másodpercen belül nyomja
meg, és tartsa benyomva ezt
a (középkonzolon található)
gombot, amíg a piros
jelzőlámpa folyamatosan nem
világít.
- Szálljon ki a gépkocsiból.
- A távirányítós kulccsal történő
reteszeléssel vagy szuperreteszeléssel
öt másodpercen belül aktiválja a riasztót
(a piros jelzőlámpa másodpercenként
felvillan).
Page 24 of 260
22
Nyitás
A riasztó működésbe lépése
A sziréna szól, a helyzetjelzők kb.
30 másodpercig villognak, a piros
jelzőlámpa pedig szaporán villog.
- A rendszer kikapcsolásához helyezze be
a gyújtáskulcsot és adja rá gyújtást.
A tizedik egymást követő beindulást
követően, tizenegyedszerre a riasztó
kikapcsol. Ismételje meg a bekapcsolás
műveletsorát.
Működési rendellenesség
Ha a piros jelzőlámpa a gyújtás ráadását
követően tíz másodpercig világít,
az a szirénacsatlakozás működési
rendellenességét jelzi.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
A gépjármű bezárása riasztó nélkül
- Helyezze a kulcsot a vezetőoldali ajtó
zárjába, és reteszelje a gépjárművet.
A gépjármű mosatásakor ne kapcsolja be a
riasztót.
A távirányító meghibásodása
Ha a riasztó aktiválva van, de a távirányító
nem működik:
- Reteszelje ki és nyissa ki az ajtót a
kulcs segítségével. A riasztó megszólal.
- Tíz másodpercen belül adja rá a
gyújtást. A riasztó kikapcsol.
Automatikus bekapcsolás
A forgalmazó országtól függően a riasztó kb.
2 perccel az utolsó ajtó bezárását követően
automatikusan bekapcsol.
Annak érdekében, hogy a sziréna ne
szólaljon meg az ajtók nyitásakor,
ismételten meg kell nyomni a távirányító
kireteszelőgombját.
A riasztón semmiféle változtatást ne
hajtson végre, mert az a rendszer
meghibásodását okozhatja.
Page 25 of 260
23
Nyitás
INDULÁSRA KÉSZEN
2
AJTÓK
Rakodótér
- kigyullad, ha a nyílászárók
reteszelve lettek, valamint a
gyújtás ráadásakor.
Belülről
Kívülről
A gépjármű reteszeléséhez és
kireteszeléséhez használja a távirányítót.
Ha a távirányító nem működik, helyezze a
kulcs fémrészét a vezetőoldali zárba.
Kabin és rakodótér
A gomb első megnyomása az
első és hátsó ajtók központi
reteszelését teszi lehetővé, ha be vannak
csukva.
A gomb második megnyomása a gépjármű
központi kireteszelését teszi lehetővé.
Ha a gépjárművet a távirányító vagy a kulcs
segítségével kívülről reteszelte, a gomb nem
működik. A gomb megnyomása a
hátsó ajtók kabinból történő
reteszelését és kireteszelését
teszi lehetővé.
A nyílászárókat megkülönböztető funkció
a gépjármű átadásakor aktivált állapotban
van. Kérésére a hálózat kiiktathatja a kabin
és a rakodótér ajtajait külön kezelő funkciót.
Forduljon a PEUGEOT hálózathoz.
Az ajtók belülről mindig nyithatók.
A gombok jelzőlámpája:
Behatolásvédelem
A gépjármű indításakor a rendszer
automatikusan reteszeli az első ajtókat. A
kb. 10 km/órás sebesség elérését követően
a rendszer reteszeli a hátsó ajtókat.
A funkció be- és kikapcsolása
A funkció be-, illetve
kikapcsolásához ráadott
gyújtásnál nyomja meg hosszan
ezt a gombot.
Nyitás visszajelzés
Ha ez a visszajelzés kigyullad,
ellenőrizze a kabinajtók, a hátsó
vagy oldalsó ajtók megfelelő
záródását.
- villog, ha a nyílászárók álló
helyzetben, leállított motorral
lettek reteszelve,
Page 26 of 260
24
Nyitás
OLDALSÓ TOLÓAJTÓ
Ha gépjárműve rendelkezik oldalsó
tolóajtóval, a tanksapka esetleges
megrongálódásának elkerülése érdekében
tankolás közben a bal oldali ajtót ne nyissa ki.
Kívülről
Húzza a kilincset maga felé, majd hátra.
A megfelelő használatról
Az ajtó megfelelő csúszásának érdekében
ügyeljen arra, hogy a padlólemezen
található vezetősín ne tömődjön el.
A biztonság és az ajtó megfelelő működése
érdekében ne közlekedjen nyitott oldalsó
tolóajtókkal.
Belülről
Kireteszeléshez és nyitáshoz húzza a
kilincset hátra. Az ajtó lábazatánál található
szerkezet rögzítése érdekében teljesen
nyissa ki az ajtót.
Beavatkozás az akkumulátor
meghibásodása esetén
Első és oldalsó utasoldali ajtók
Az akkumulátor vagy a központi zár
meghibásodása esetén használja a zárat az
ajtók mechanikus reteszeléséhez.
- Az ajtó nyitásához és a kiszálláshoz
húzza meg az ajtó belső nyitókarját.
- Az ajtó reteszeléséhez illessze a kulcsot
az ajtó élén található reteszbe, majd
fordítsa el nyolcad fordulattal
.
Vezetőoldali ajtó
- Illessze a kulcsot a zárba, majd fordítsa
jobbra a reteszeléshez, vagy balra a
kireteszeléshez.
Page 27 of 260
25
Nyitás
INDULÁSRA KÉSZEN
2
HÁTSÓ SZÁRNYASAJTÓK
A 90 fokos szögben
nyitott hátsó ajtókkal
történő parkolás során az
ajtószárnyak eltakarják a
hátsó lámpákat.
Annak érdekében, hogy
az Önnel megegyező
irányban közlekedők
biztosan észrevegyék, hogy
Ön megállt, használja az
elakadásjelző háromszöget
vagy bármely más olyan eszközt,
amely megfelel a hazájában hatályos
rendelkezéseknek.
CSOMAGTÉRAJTÓ
Kívülről
A két ajtószárny 90 fokos szögben nyitható.
Nyitáshoz húzza a kilincset maga felé, majd
a bal oldali ajtószárny nyitásához húzza
meg a kart.
Az ajtó bezárását a bal oldali ajtószárnnyal
kezdje, majd csukja be a jobb oldalit is.
180°-os nyitás
A kioldható nyitószerkezetnek köszönhetően
a nyitás szöge 90 fokról 180-ra növelhető.
Maga felé húzva oldja ki a nyitószerkezetet,
amikor az ajtó már részlegesen nyitva van.
A szerkezet az ajtó bezárásakor
automatikusan visszakerül eredeti
helyzetébe.
Kívülről
Ha gépjárműve rendelkezik csomagtérajtóval,
annak reteszelése és kireteszelése a
távirányító segítségével történik.
Nyitáshoz működtesse a kapcsolót, majd
emelje meg a csomagtér ajtaját.
A felső helyzetben lévő csomagtérajtó
visszazárását egy pánt könnyíti meg.
Belülről
Biztonsági kapcsoló
A központi kireteszelés meghibásodása
esetén lehetővé teszi a csomagtérajtó
belülről történő nyitását.
A zárhoz való hozzáférés érdekében hajtsa
fel a hátsó üléseket.
A csomagtérajtó kireteszeléséhez illesszen
egy kis méretű csavarhúzót ebbe a
mélyedésbe.
Page 28 of 260
26
Vezetőhely
KOMBINÁLT KIJELZŐEGYSÉG
1.
Kilométer- / mérföldszámláló.
2.
Kijelző.
3.
Üzemanyagszint, hűtőfolyadék
hőmérséklete.
4.
Fordulatszámmérő.
5.
Műszerfali megvilágítás-szabályozó.
6.
Napi kilométerszámláló és
karbantartásjelző nullázása.
Kombinált kijelző
- Sebességkorlátozó,
sebességszabályozó.
- Megtett kilométer/mérföld.
- Karbantartásjelző, motorolajszint-jelző,
összes kilométer/mérföld.
- Víz jelenléte a gázolajszűrőben.
- Dízel előizzítás.
- Felsőbb fokozatba váltás jelző.
Visszajelzés és kapcsolók a tető
alatti rakodópolcon
- Semlegesített utasoldali légzsák
visszajelzés.
- Vezető- és utasoldali fűthető ülések
kapcsolói (két első üléses változat).
VEZETŐHELY
Page 29 of 260
27
Vezetőhely
INDULÁSRA KÉSZEN
2
PONTOS IDŐ BEÁLLÍTÁSA
- fordítsa balra: a 24 vagy 12 órás
időformátum jelenik meg,
- a 24 vagy 12 órás időformátum
kiválasztásához fordítsa jobbra,
- a pontos idő beállításának
befejezéséhez fordítsa balra.
Ha kb. 30 másodpercig nem kezd semmilyen
műveletbe, a kijelző visszatér a folyamatos
kijelzéshez.
Középkonzol képernyővel
A kijelzés és a pontos idő
váltakozása modelltől függően
változhat.
A dátum kizárólag akkor hozzáférhető,
ha a modellváltozat rendelkezik teljes
betűs dátumkijelzéssel.
Középkonzol képernyő nélkül
A kombinált kijelzőn található óra
beállításához a kombinált kijelző
bal oldali gombját használja,
majd hajtsa végre az alábbi
műveleteket a sorrend betartásával:
- fordítsa balra: a percek villogni
kezdenek,
- a percek előreállításához fordítsa jobbra
(gyors előreállításhoz tartsa jobbra
fordítva a gombot),
- fordítsa balra: az órák villogni kezdenek,
- az órák előreállításához fordítsa jobbra
(gyors előreállításhoz tartsa jobbra
fordítva a gombot),
A képernyőn kijelzett pontos idő
beállításához olvassa el a 9. fejezet
"Dátum és pontos idő beállítása" c.
pontját.
Kombinált kijelző képernyő nélkül
Page 30 of 260
Vezetőhely

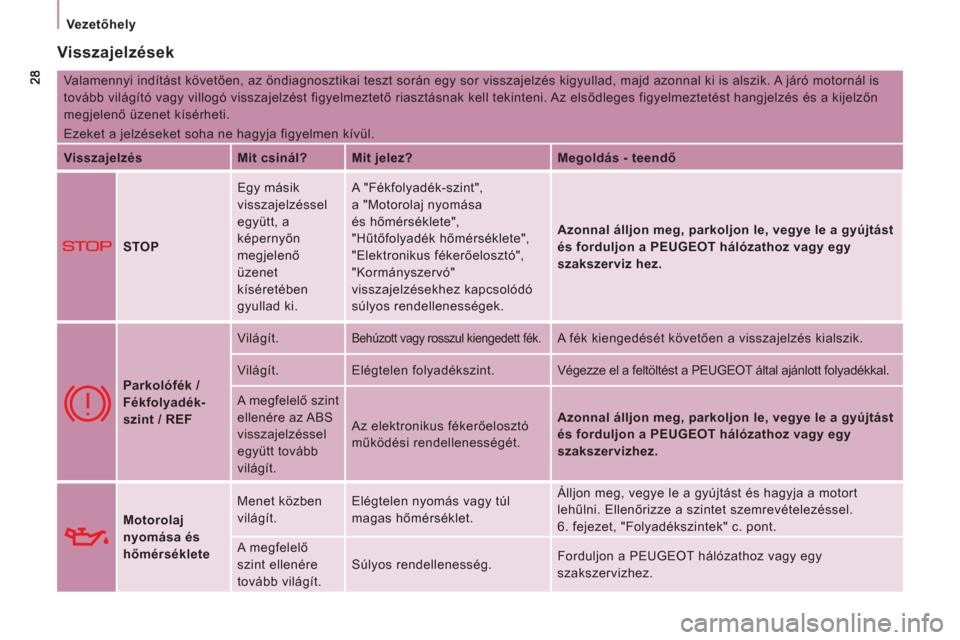

Visszajelzések
Valamennyi indítást követően, az öndiagnosztikai teszt során egy sor visszajelzés kigyullad, majd azonnal ki is alszik. A járó motornál is
tovább világító vagy villogó visszajelzést figyelmeztető riasztásnak kell tekinteni. Az elsődleges figyelmeztetést hangjelzés és a kijelzőn
megjelenő üzenet kísérheti.
Ezeket a jelzéseket soha ne hagyja figyelmen kívül.
Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
STOP Egy másik
visszajelzéssel
együtt, a
képernyőn
megjelenő
üzenet
kíséretében
gyullad ki. A "Fékfolyadék-szint",
a "Motorolaj nyomása
és hőmérséklete",
"Hűtőfolyadék hőmérséklete",
"Elektronikus fékerőelosztó",
"Kormányszervó"
visszajelzésekhez kapcsolódó
súlyos rendellenességek.
Azonnal álljon meg, parkoljon le, vegye le a gyújtást
és forduljon a PEUGEOT hálózathoz vagy egy
szakszerviz hez.
Parkolófék /
Fékfolyadék-
szint / REF Világít.
Behúzott vagy rosszul kiengedett fék.
A fék kiengedését követően a visszajelzés kialszik.
Világít. Elégtelen folyadékszint. Végezze el a feltöltést a PEUGEOT által ajánlott folyadékkal.
A megfelelő szint
ellenére az ABS
visszajelzéssel
együtt tovább
világít. Az elektronikus fékerőelosztó
működési rendellenességét.
Azonnal álljon meg, parkoljon le, vegye le a gyújtást
és forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Motorolaj
nyomása és
hőmérséklete Menet közben
világít. Elégtelen nyomás vagy túl
magas hőmérséklet. Álljon meg, vegye le a gyújtást és hagyja a motort
lehűlni. Ellenőrizze a szintet szemrevételezéssel.
6. fejezet, "Folyadékszintek" c. pont.
A megfelelő
szint ellenére
tovább világít. Súlyos rendellenesség. Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
