Peugeot Expert VU 2012 Instrukcja Obsługi (in Polish)

99


Przewożenie dzieci

BEZPIECZEŃSTWO
4

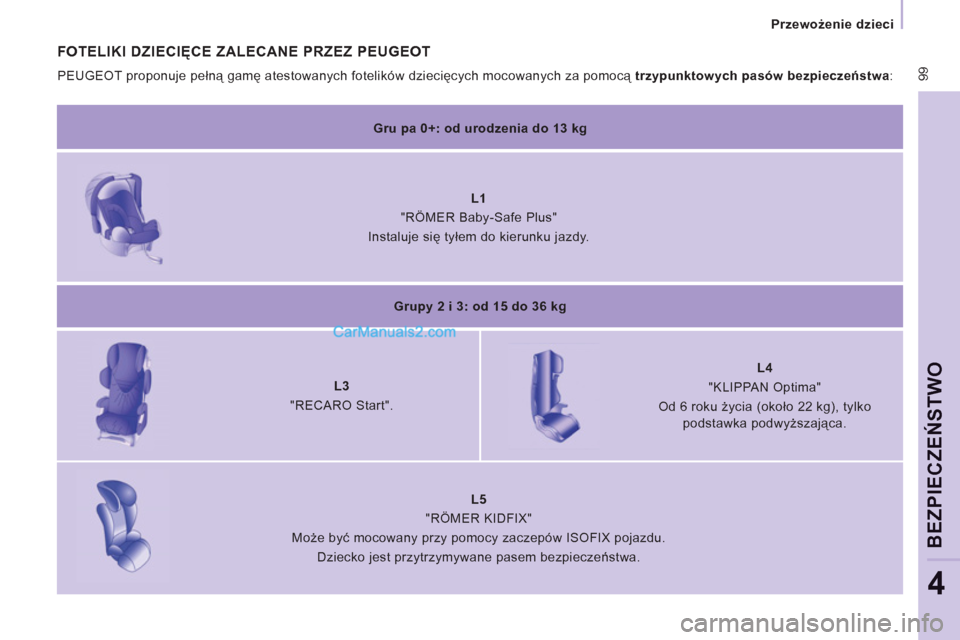

FOTELIKI DZIECIĘCE ZALECANE PRZEZ PEUGEOT

PEUGEOT proponuje pełną gamę atestowanych fotelików dziecięcych mocowanych za pomocą trzypunktowych pasów bezpieczeństwa
:


Gru
pa 0+: od urodzenia do 13 kg








L1


"RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy.


Grupy 2 i 3: od 15 do 36 kg







L3


"RECARO Start"
.






L4


"KLIPPAN Optima"
Od 6 roku życia (około 22 kg), tylko
podstawka podwyższająca.







L5


"RÖMER KIDFIX"
Może być mocowany przy pomocy zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.

100
Przewożenie dzieci

(a) : Grupa 0 : od urodzenia do 13 kg. Gondoli i "łóżeczek samochodowych" nie można instalować na przednim fotelu pasażera.
(b) : przed montażem fotelika dziecięcego należy zapoznać się z obowiązującymi przepisami w danym kraju.

U
: miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa "tyłem do
kierunku jazdy" i/lub "przodem do kierunku jazdy".

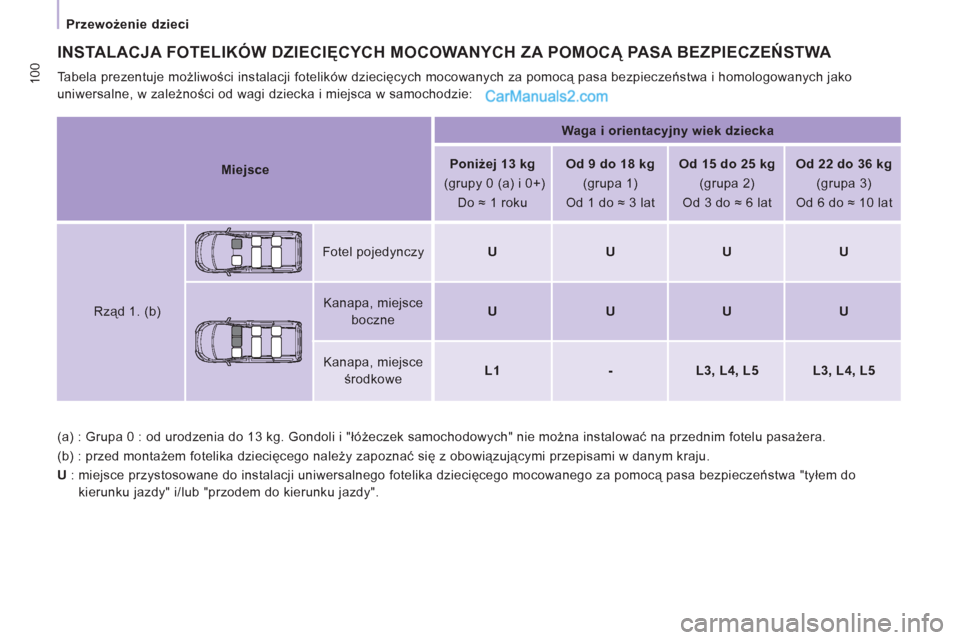

INSTALACJA FOTELIKÓW DZIECIĘCYCH MOCOWANYCH ZA POMOCĄ PASA BEZPIECZEŃSTWA

Tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa i homologowanych jako
uniwersalne, w zależności od wagi dziecka i miejsca w samochodzie:


Miejsce


Waga i orientacyjny wiek dziecka



Poniżej 13 kg
(grupy 0 (a) i 0+)
Do ≈ 1 roku

Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat

Od 15 do 25 kg

(grupa 2)
Od 3 do ≈ 6 lat

Od 22 do 36 kg

(grupa 3)
Od 6 do ≈ 10 lat

Rząd 1. (b)
Fotel pojedynczy

U


U


U


U


Kanapa, miejsce
boczne

U


U


U



U


Kanapa, miejsce
środkowe

L1


-


L3, L4, L5


L3, L4, L5

10
1


Przewożenie dzieci

BEZPIECZEŃSTWO
4

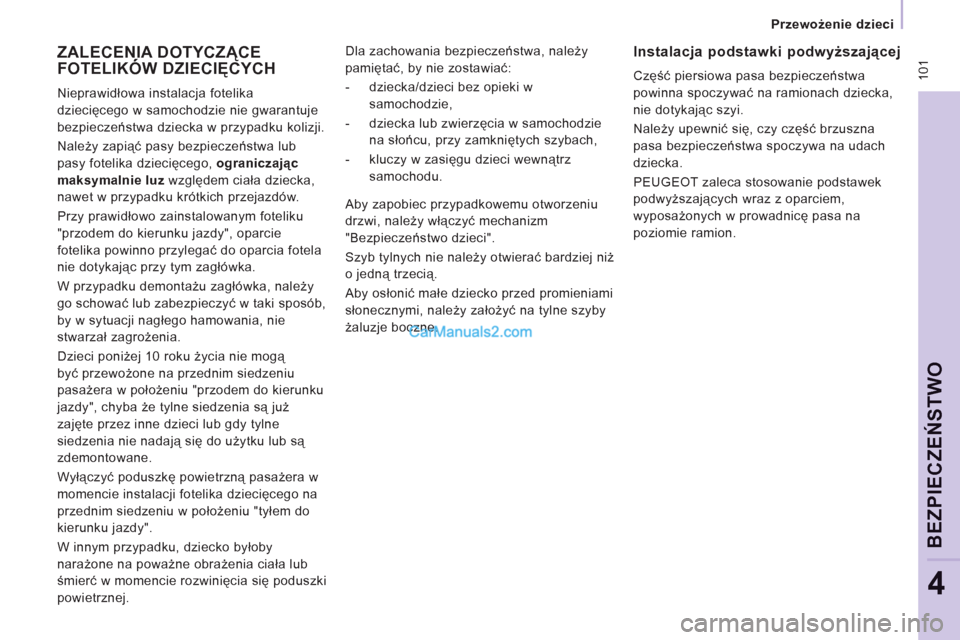

ZALECENIA DOTYCZĄCE FOTELIKÓW DZIECIĘCYCHĄ

Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie gwarantuje
bezpieczeństwa dziecka w przypadku kolizji.
Należy zapiąć pasy bezpieczeństwa lub
pasy fotelika dziecięcego, ograniczając
maksymalnie luz
względem ciała dziecka,
nawet w przypadku krótkich przejazdów.
Przy prawidłowo zainstalowanym foteliku
"przodem do kierunku jazdy", oparcie
fotelika powinno przylegać do oparcia fotela
nie dotykając przy tym zagłówka.
W przypadku demontażu zagłówka, należy
go schować lub zabezpieczyć w taki sposób,
by w sytuacji nagłego hamowania, nie
stwarzał zagrożenia.
Dzieci poniżej 10 roku życia nie mogą
być przewożone na przednim siedzeniu
pasażera w położeniu "przodem do kierunku
jazdy", chyba że tylne siedzenia są już
zajęte przez inne dzieci lub gdy tylne
siedzenia nie nadają się do użytku lub są

zdemontowane.
Wyłączyć poduszkę powietrzną pasażera w
momencie instalacji fotelika dziecięcego na
przednim siedzeniu w położeniu "tyłem do
kierunku jazdy".
W innym przypadku, dziecko byłoby
narażone na poważne obrażenia ciała lub
śmierć w momencie rozwinięcia się poduszki
powietrznej.
Dla zachowania bezpieczeństwa, należy
pamiętać, by nie zostawiać:


- dziecka/dzieci bez opieki w
samochodzie,

- dziecka lub zwierzęcia w samochodzie
na słońcu, przy zamkniętych szybach,

- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu otworzeniu
drzwi, należy włączyć mechanizm
"Bezpieczeństwo dzieci".
Szyb tylnych nie należy otwiera
ć bardziej niż
o jedną trzecią.
Aby osłonić małe dziecko przed promieniami
słonecznymi, należy założyć na tylne szyby
żaluzje boczne.


Instalacja podstawki podwyższającej

Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka,
nie dotykając szyi.
Należy upewnić się, czy część brzuszna
pasa bezpieczeństwa spoczywa na udach
dziecka.
PEUGEOT zaleca stosowanie podstawek
podwyższających wraz z oparciem,
wyposażonych w prowadnicę pasa na
poziomie ramion.

102

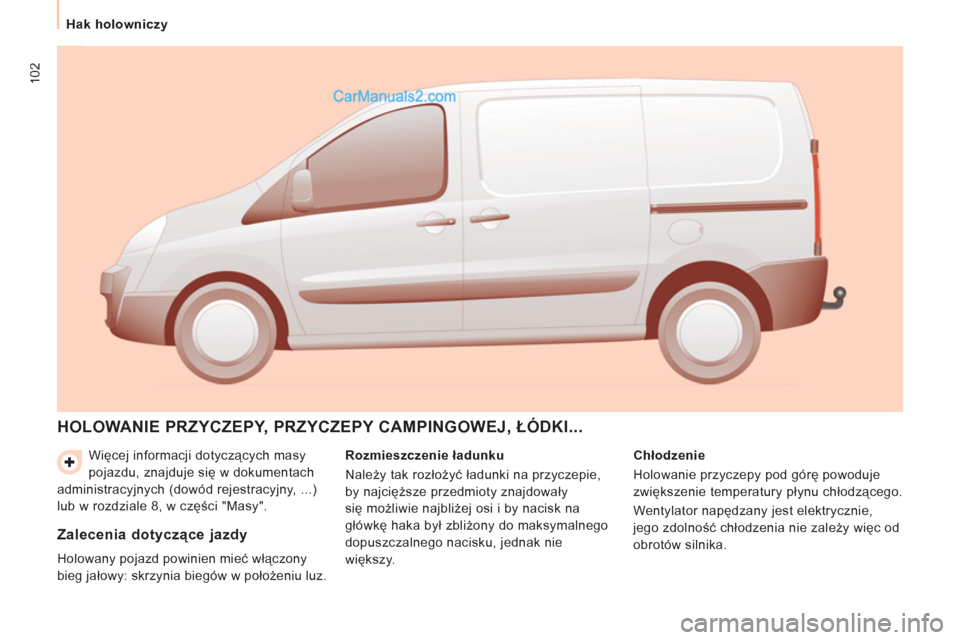

Hak holowniczy

Więcej informacji dotyczących masy
pojazdu, znajduje się w dokumentach
administracyjnych (dowód rejestracyjny, ...)
lub w rozdziale 8, w części "Masy".

HOLOWANIE PRZYCZEPY, PRZYCZEPY CAMPINGOWEJ, ŁÓDKI...


Rozmieszczenie ładunku
Należy tak rozłożyć ładunki na przyczepie,
by najcięższe przedmioty znajdowały
się możliwie najbliżej osi i by nacisk na
główkę haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
większy.
Chłodzenie
Holowanie przyczepy pod górę powoduje
zwiększenie temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc od
obrotów silnika.

Zalecenia dotyczące jazdy

Holowany pojazd powinien mieć włączony
bieg jałowy: skrzynia biegów w położeniu luz.

10
3

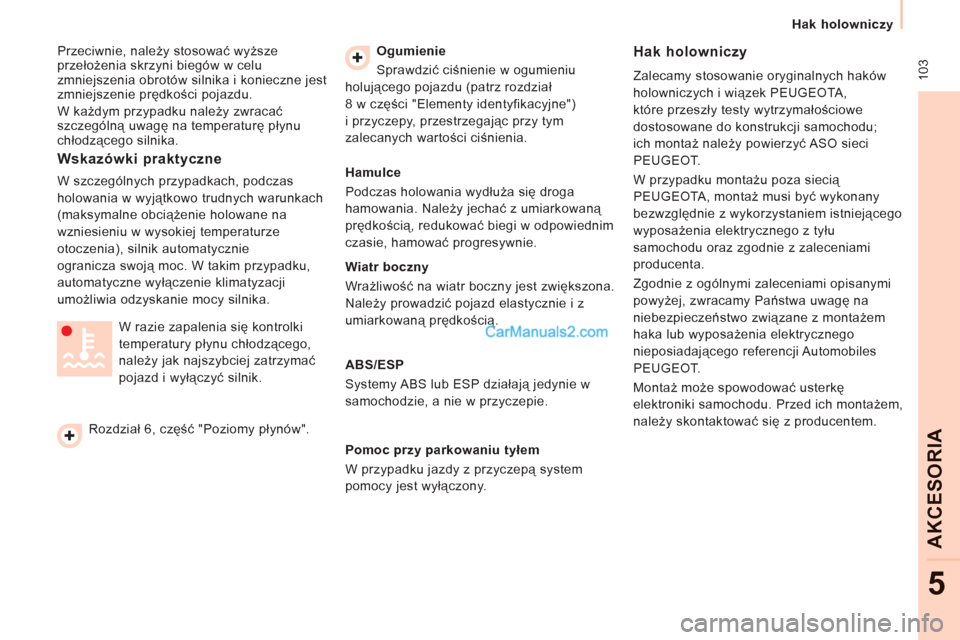

Hak holowniczy

AKCESORI
A
5

Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu
zmniejszenia obrotów silnika i konieczne jest
zmniejszenie prędkości pojazdu.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę płynu
chłodzącego silnika.
Ogumienie
Sprawdzić ciśnienie w ogumieniu
holującego pojazdu (patrz rozdział
8 w części "Elementy identyfikacyjne")
i przyczepy, przestrzegając przy tym
zalecanych wartości ciśnienia.

Hak holowniczy

Zalecamy stosowanie oryginalnych haków
holowniczych i wiązek PEUGEOTA,
które przeszły testy wytrzymałościowe
dostosowane do konstrukcji samochodu;
ich montaż należy powierzyć ASO sieci
PEUGEOT.
W przypadku montażu poza siecią
PEUGEOTA, montaż musi być wykonany
bezwzględnie z wykorzystaniem istniejącego
wyposażenia elektrycznego z tyłu
samochodu oraz zgodnie z zaleceniami
producenta.
Zgodnie z ogólnymi zaleceniami opisanymi
powyżej, zwracamy Państwa uwagę na
niebezpieczeństwo związane z montażem
haka lub wyposażenia elektrycznego
nieposiadającego referencji Automobiles
PEUGEOT.
Montaż może spowodować usterkę
elektroniki samochodu. Przed ich montażem,
należy skontaktować się z producentem.
Rozdział 6, część "Poziomy płynów".


Wskazówki praktyczne

W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane na
wzniesieniu w wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku,
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
W razie zapalenia się kontrolki
temperatury płynu chłodzącego,
należy jak najszybciej zatrzymać
pojazd i wyłączyć silnik.
Hamulce
Podczas holowania wydłuża się droga
hamowania. Należy jechać z umiarkowaną
prędkością, redukować biegi w odpowiednim
czasie, hamować progresywnie.

Wiatr boczny
Wrażliwość na wiatr boczny jest zwiększona.
Należy prowadzić pojazd elastycznie i z
umiarkowaną prędkością.

ABS/ESP
Systemy ABS lub ESP dział
ają jedynie w
samochodzie, a nie w przyczepie.

Pomoc przy parkowaniu tyłem
W przypadku jazdy z przyczepą system
pomocy jest wyłączony.

104

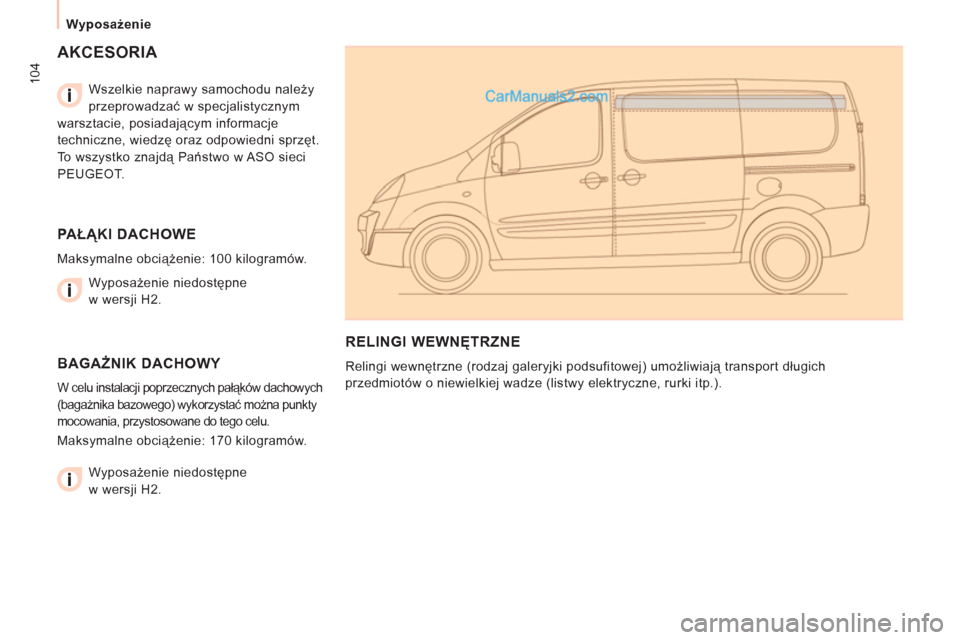

Wyposażenie
AKCESORIA


Wszelkie naprawy samochodu należy
przeprowadzać w specjalistycznym
warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt.
To wszystko znajdą Państwo w ASO sieci
PEUGEOT.


PAŁĄKI DACHOWE

Maksymalne obciążenie: 100 kilogramów.


BAGAŻNIK DACHOWY

W celu instalacji poprzecznych pałąków dachowych
(bagażnika bazowego) wykorzystać można punkty
mocowania, przystosowane do tego celu.
Maksymalne obciążenie: 170 kilogramów.


RELINGI WEWNĘTRZNE

Relingi wewnętrzne (rodzaj galeryjki podsufitowej) umożliwiają transport długich
przedmiotów o niewielkiej wadze (listwy elektryczne, rurki itp.). Wyposażenie niedostępne
w wersji H2.
Wyposażenie niedostępne
w wersji H2.

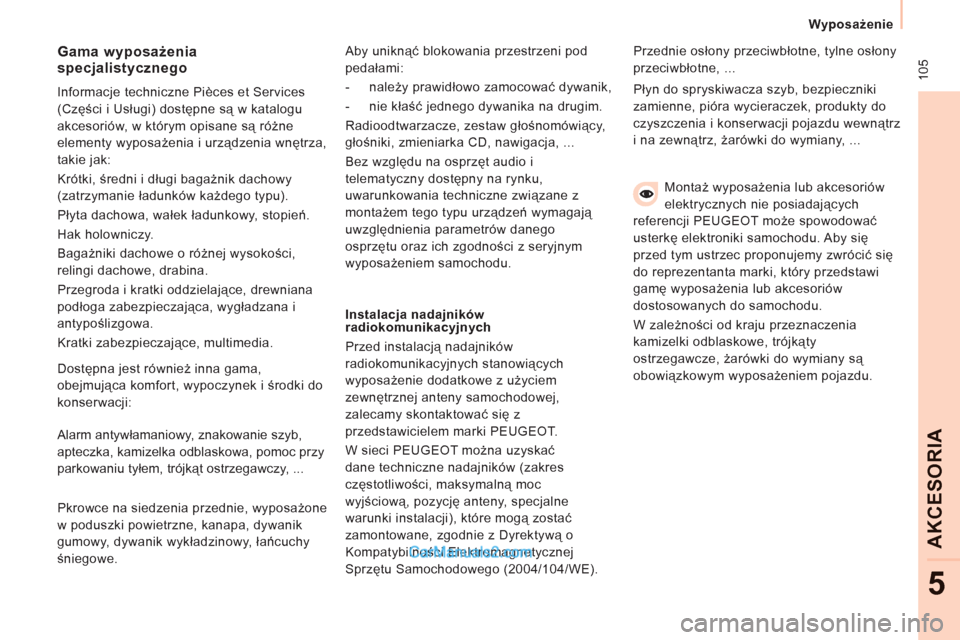

105


Wyposażenie

AKCESORI
A
5

Montaż wyposażenia lub akcesoriów
elektrycznych nie posiadających
referencji PEUGEOT może spowodować
usterkę elektroniki samochodu. Aby się
przed tym ustrzec proponujemy zwrócić się
do reprezentanta marki, który przedstawi
gamę wyposażenia lub akcesoriów
dostosowanych do samochodu.
W zależności od kraju przeznaczenia
kamizelki odblaskowe, trójkąty
ostrzegawcze, żarówki do wymiany są
obowiązkowym wyposażeniem pojazdu.
Przednie osłony przeciwbłotne, tylne osłony
przeciwbłotne, ...

Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki PEUGEOT.
W sieci PEUGEOT można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalną moc
wyjściową
, pozycję anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane, zgodnie z Dyrektywą o
Kompatybilności Elektromagnetycznej
Sprzętu Samochodowego (2004/104/WE). Płyn do spryskiwacza szyb, bezpieczniki
zamienne, pióra wycieraczek, produkty do
czyszczenia i konserwacji pojazdu wewnątrz
i na zewnątrz, żarówki do wymiany, ... Aby uniknąć blokowania przestrzeni pod
pedałami:


- należy prawidłowo zamocować dywanik,

- nie kłaść jednego dywanika na drugim.
Radioodtwarzacze, zestaw głośnomówiący,
głośniki, zmieniarka CD, nawigacja, ...
Bez względu na osprzęt audio i
telematyczny dostępny na rynku,
uwarunkowania techniczne związane z
montażem tego typu urządzeń wymagają
uwzględnienia parametrów danego
osprzętu oraz ich zgodności z seryjnym
wyposażeniem samochodu.

Gama wyposażenia
specjalistycznego
Informacje techniczne Pièces et Services
(Części i Usługi) dostępne są w katalogu
akcesoriów, w którym opisane są różne
elementy wyposażenia i urządzenia wnętrza,
takie jak:
Krótki, średni i długi bagażnik dachowy
(zatrzymanie ładunków każdego typu).
Płyta dachowa, wałek ładunkowy, stopień.
Hak holowniczy.
Bagażniki dachowe o różnej wysokości,
relingi dachowe, drabina.
Przegroda i kratki oddzielające, drewniana
podłoga zabezpieczająca, wygładzana i
antypoślizgowa.
Kratki zabezpieczające, multimedia.

Dostępna jest również inna gama,
obejmująca komfort, wypoczynek i środki do
konserwacji:
Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, pomoc przy
parkowaniu tyłem, trójkąt ostrzegawczy, ...
Pkrowce na siedzenia przednie, wyposaż
one
w poduszki powietrzne, kanapa, dywanik
gumowy, dywanik wykładzinowy, łańcuchy
śniegowe.

106

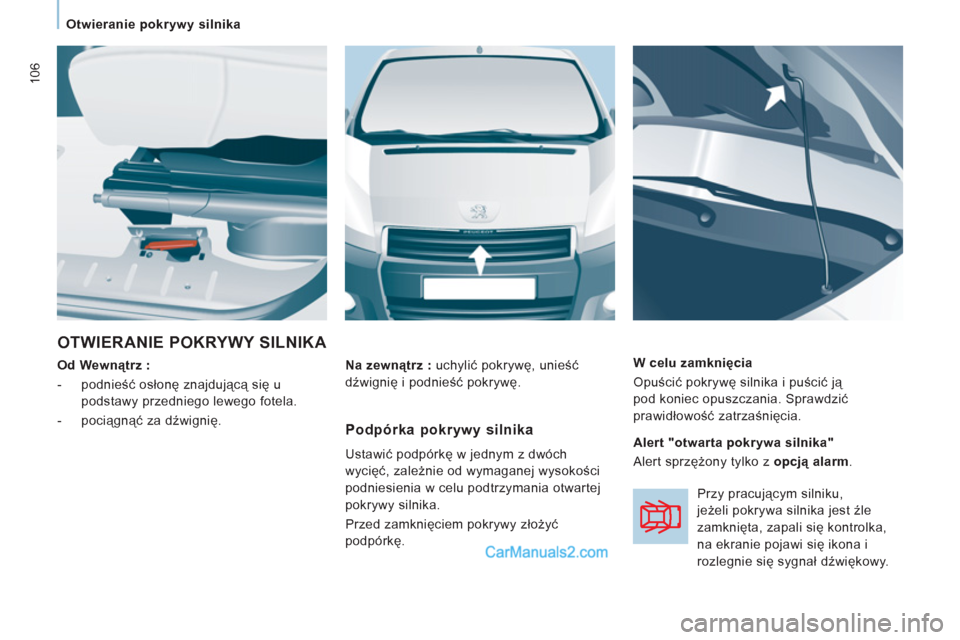

Otwieranie pokrywy silnika


OTWIERANIE POKRYWY SILNIKA


Od Wewnątrz :


- podnieść osłonę znajdującą się u
podstawy przedniego lewego fotela.

- pociągnąć za dźwignię.
W celu zamknięcia
Opuścić pokrywę silnika i puścić ją
pod koniec opuszczania. Sprawdzić
prawidłowość zatrzaśnięcia.
Na zewnątrz :
uchylić pokrywę, unieść
dźwignię i podnieść pokrywę.


Podpórka pokrywy silnika

Ustawić podpórkę w jednym z dwóch
wycięć, zależnie od wymaganej wysokości
podniesienia w celu podtrzymania otwartej
pokrywy silnika.
Przed zamknięciem pokrywy złożyć
podpórkę.
Alert "otwarta pokrywa silnika"
Alert sprzężony tylko z opcją alarm.
Przy pracującym silniku,
jeżeli pokrywa silnika jest źle
zamknięta, zapali się kontrolka,
na ekranie pojawi się ikona i
rozlegnie się sygnał dźwiękowy.

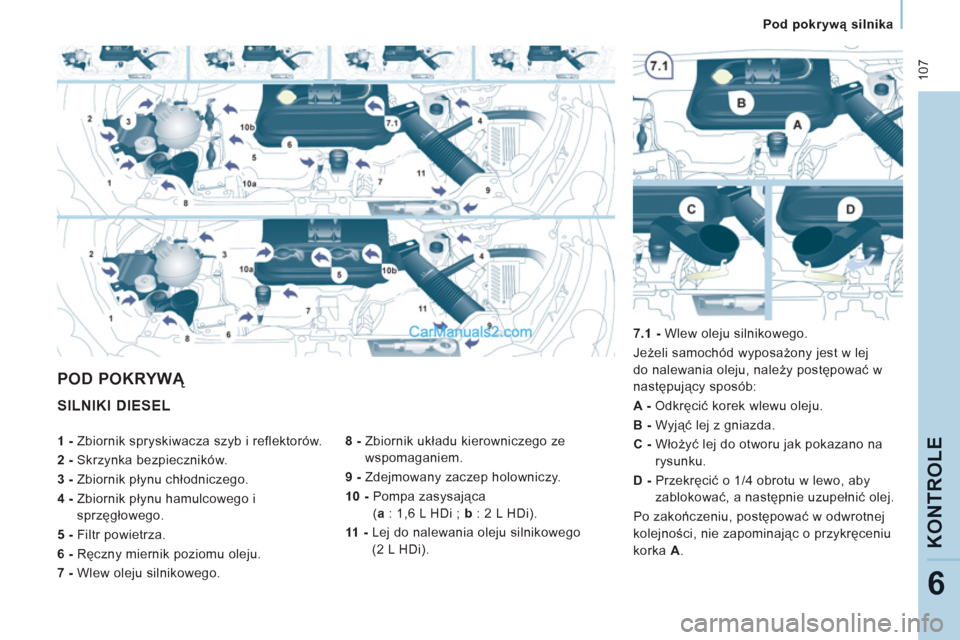

10
7


Pod pokrywą silnika

KONTROLE
6

SILNIKI DIESEL


8 -
Zbiornik układu kierowniczego ze
wspomaganiem.

9 -
Zdejmowany zaczep holowniczy.

10 -
Pompa zasysająca
( a
: 1,6 L HDi ; b
: 2 L HDi).

11 -
Lej do nalewania oleju silnikowego
(2 L HDi).
7.1 -
Wlew oleju silnikowego.
Jeżeli samochód wyposażony jest w lej
do nalewania oleju, należy postępować w
następujący sposób:

A -
Odkręcić korek wlewu oleju.

B -
Wyjąć lej z gniazda.

C -
Włożyć lej do otworu jak pokazano na
rysunku.

D -
Przekręcić o 1/4 obrotu w lewo, aby
zablokować, a następnie uzupełnić olej.
Po zakończeniu, postępować w odwrotnej
kolejności, nie zapominając o przykręceniu
korka A
.

POD POKRYWĄ


1 -
Zbiornik spryskiwacza szyb i reflektorów.

2 -
Skrzynka bezpieczników.

3 -
Zbiornik płynu chłodniczego.

4 -
Zbiornik płynu hamulcowego i
sprzęgłowego.

5 -
Filtr powietrza.

6 -
Ręczny miernik poziomu oleju.

7 -
Wlew oleju silnikowego.

108


Pod pokrywą silnika


SILNIK BENZYNOWY


4.
Zbiornik płynu hamulcowego i
sprzęgłowego.

5.
Filtr powietrza.

6.
Ręczny miernik poziomu oleju.
7.
Wlew oleju silnika.

8.
Zbiornik układu kierowniczego ze
wspomaganiem.

9.
Zdejmowany zaczep holowania.

1.
Zbiornik spryskiwacza szyb i reflektorów.

2.
Skrzynka bezpieczników.

3.
Zbiornik płynu chłodniczego.
