Peugeot Expert VU 2012 Instrukcja Obsługi (in Polish)

12
9


Wymiana żarówki

SZYBKA POMOC
7

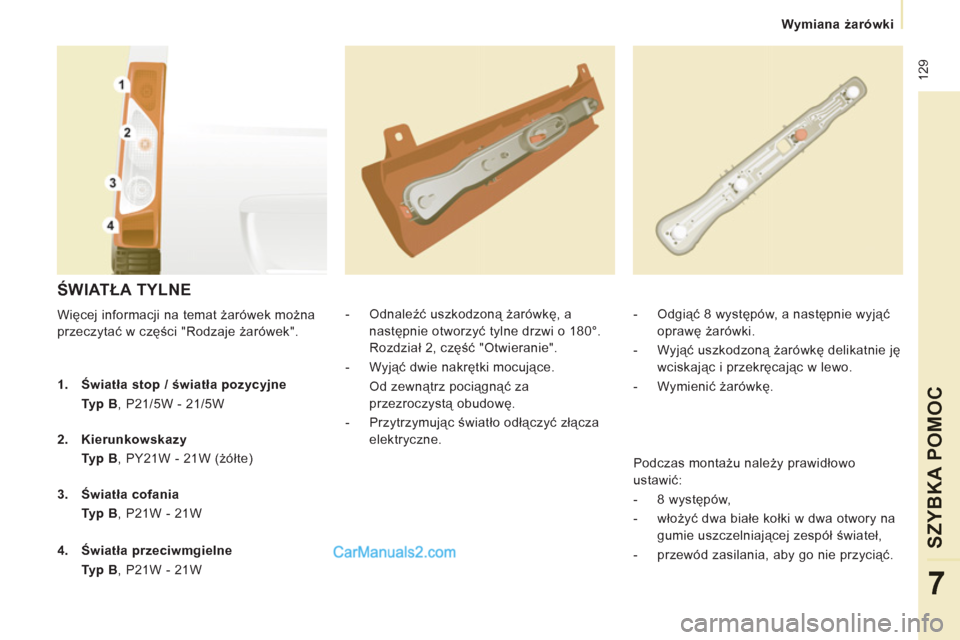

ŚWIATŁA TYLNE

Więcej informacji na temat żarówek można
przeczytać w części "Rodzaje żarówek".

- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie nakrętki mocujące.
Od zewnątrz pociągnąć za
przezroczystą obudowę.

- Przytrzymując światło odłączyć złącza
elektryczne.
- Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie ję

wciskając i przekręcając w lewo.

- Wymienić żarówkę.

1.
Światła stop / światła pozycyjne

Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy

Typ B
, PY21W - 21W (żółte)

3.
Światła cofania

Typ B
, P21W - 21W

4.
Światła przeciwmgielne

Typ B
, P21W - 21W Podczas montażu należy prawidłowo
ustawić:


- 8 występów,

- włożyć dwa bia
łe kołki w dwa otwory na
gumie uszczelniającej zespół świateł,

- przewód zasilania, aby go nie przyciąć.

130

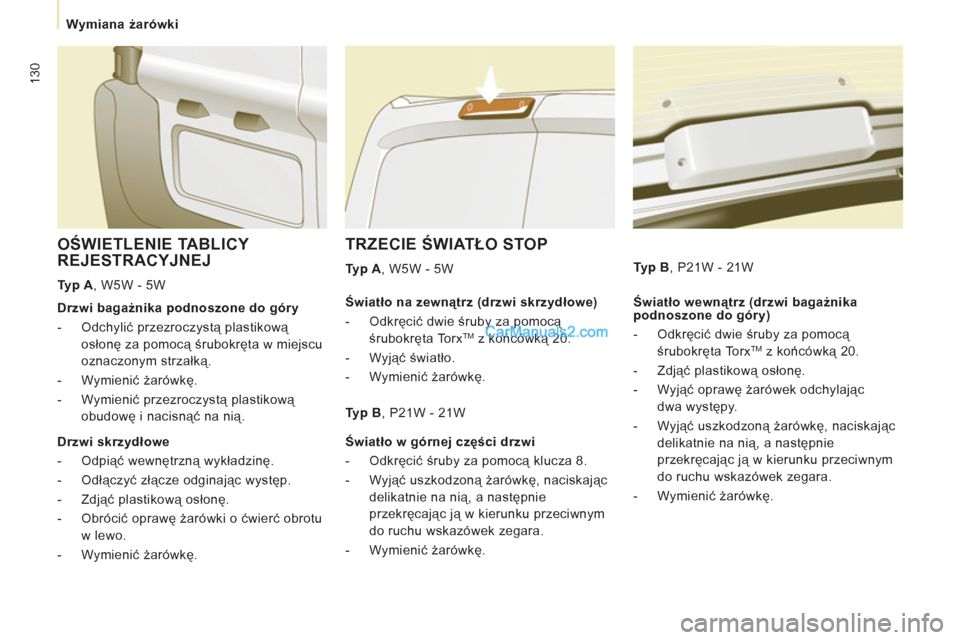

Wymiana żarówki

TRZECIE ŚWIATŁO STOP


Typ A
, W5W - 5W

OŚWIETLENIE TABLICY
REJESTRACYJNEJ

Typ A
, W5W - 5W

Światło wewnątrz (drzwi bagażnika
podnoszone do góry)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx
TM
z końcówką 20.

- Zdjąć plastikową osłonę.

- Wyjąć oprawę żarówek odchylając
dwa występy.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.


Typ B
, P21W - 21W
Drzwi bagażnika podnoszone do góry


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta w miejscu
oznaczonym strzałką.

- Wymienić żarówkę.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.


Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze odginając występ.

- Zdjąć plastikową osłonę.

- Obrócić oprawę żarówki o ćwierć obrotu
w lewo.

- Wymienić żarówkę.


Światło na zewnątrz (drzwi skrzydłowe)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM
z końcówką 20.

- Wyjąć światło.

- Wymienić żarówkę.


Typ B
, P21W - 21W

Światło w górnej części drzwi


- Odkręcić śruby za pomocą klucza 8.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.

131


Wymiana bezpiecznika

SZYBKA POMOC
7

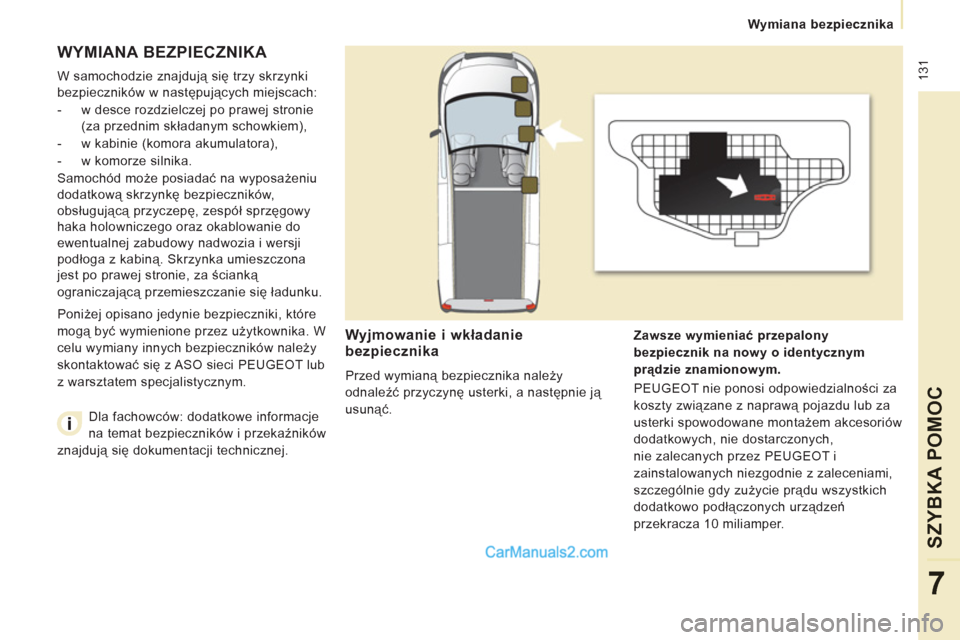

WYMIANA BEZPIECZNIKA

W samochodzie znajdują się trzy skrzynki
bezpieczników w następujących miejscach:


- w desce rozdzielczej po prawej stronie
(za przednim składanym schowkiem),

- w kabinie (komora akumulatora),

- w komorze silnika.
Samochód może posiadać na wyposażeniu
dodatkową skrzynkę bezpieczników,
obsługującą przyczepę, zespół sprzęgowy
haka holowniczego oraz okablowanie do
ewentualnej zabudowy nadwozia i wersji
podłoga z kabiną. Skrzynka umieszczona
jest po prawej stronie, za ścianką
ograniczającą przemieszczanie się ładunku.


Wyjmowanie i wkładanie
bezpiecznika
Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.
PEUGEOT nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamper. Poniżej opisano jedynie bezpieczniki, które
mogą być wymienione przez użytkownika. W
celu wymiany innych bezpieczników należy
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Dla fachowców: dodatkowe informacje
na temat bezpieczników i przekaźników
znajdują się dokumentacji technicznej.

132

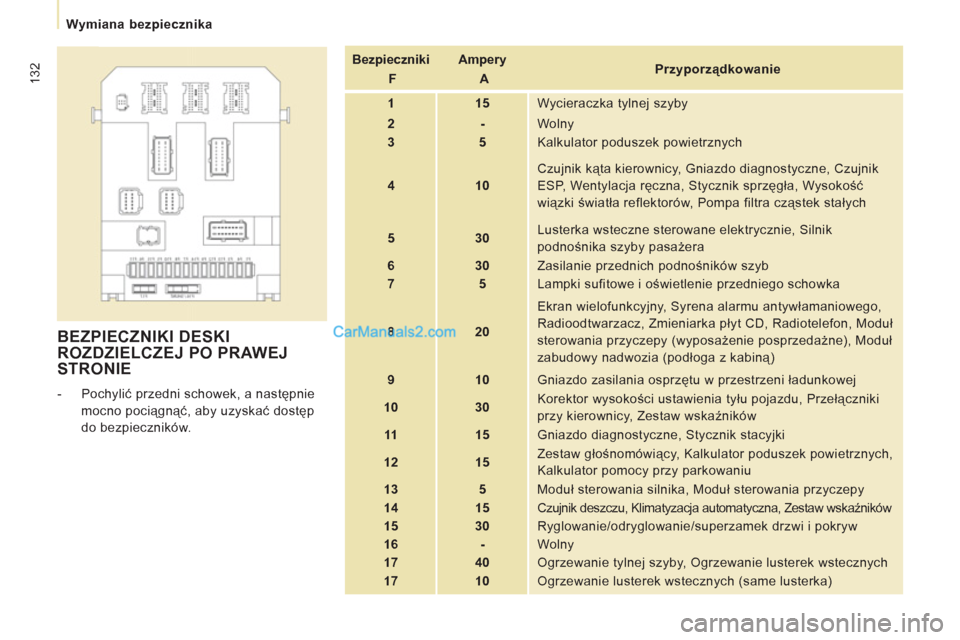

Wymiana bezpiecznika


BEZPIECZNIKI DESKI
ROZDZIELCZEJ PO PRAWEJ
STRONIE


- Pochylić przedni schowek, a następnie
mocno pociągnąć, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki



F



Ampery

A


Przyporządkowanie


1


15
Wycieraczka tylnej szyby


2


-
Wolny


3


5
Kalkulator poduszek powietrznych


4


10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESP, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
wiązki światła reflektorów, Pompa filtra cząstek stałych


5


30
Lusterka wsteczne sterowane elektrycznie, Silnik
podnośnika szyby pasażera


6


30
Zasilanie przednich podnośników szyb


7


5
Lampki sufitowe i oświetlenie przedniego schowka


8


20
Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie posprzedażne), Moduł
zabudowy nadwozia (podłoga z kabiną)


9


10
Gniazdo zasilania osprzętu w przestrzeni ładunkowej


10


30
Korektor wysokości ustawienia tyłu pojazdu, Przełączniki
przy kierownicy, Zestaw wskaźników


11


15
Gniazdo diagnostyczne, Stycznik stacyjki


12


15
Zestaw gł
ośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu


13


5
Moduł sterowania silnika, Moduł sterowania przyczepy


14


15
Czujnik deszczu, Klimatyzacja automatyczna, Zestaw wskaźników


15


30
Ryglowanie/odryglowanie/superzamek drzwi i pokryw


16


-
Wolny


17


40
Ogrzewanie tylnej szyby, Ogrzewanie lusterek wstecznych


17


10 Ogrzewanie lusterek wstecznych (same lusterka)

133


Wymiana bezpiecznika

SZYBKA POMOC
7

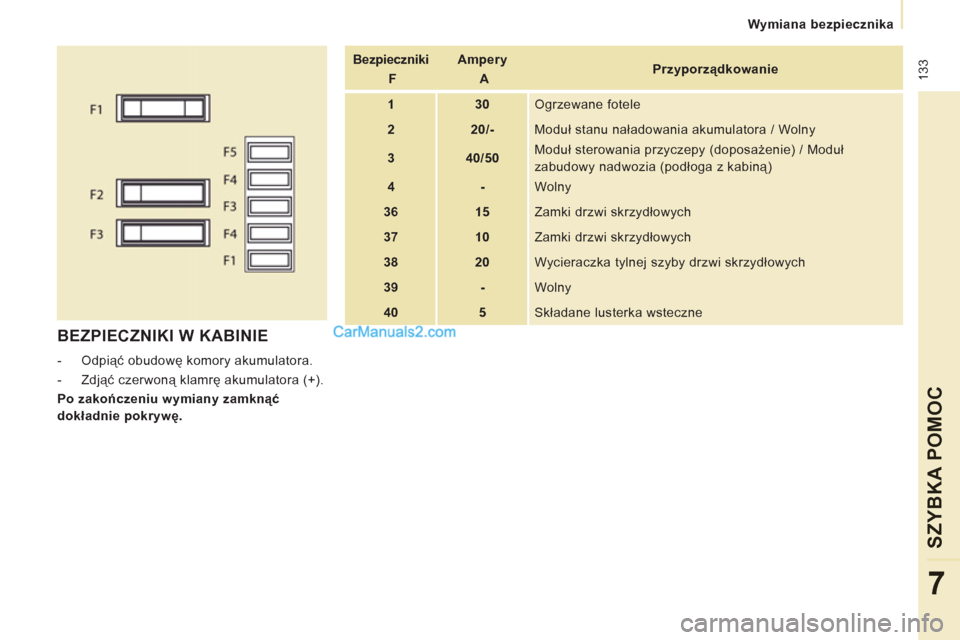

BEZPIECZNIKI W KABINIE



- Odpiąć obudowę komory akumulatora.

- Zdjąć czerwoną klamrę akumulatora (+).

Po zakończeniu wymiany
zamknąć
dokładnie pokrywę.

Bezpieczniki


F


Ampery
A

Przyporządkowanie


1


30
Ogrzewane fotele


2


20/-
Moduł stanu naładowania akumulatora / Wolny


3


40/50
Moduł sterowania przyczepy (doposażenie) / Moduł
zabudowy nadwozia (podłoga z kabiną)


4


-
Wolny


36


15
Zamki drzwi skrzydłowych


37


10
Zamki drzwi skrzydłowych


38


20
Wycieraczka tylnej szyby drzwi skrzydłowych


39


-
Wolny


40


5
Składane lusterka wsteczne

134


Wymiana bezpiecznika

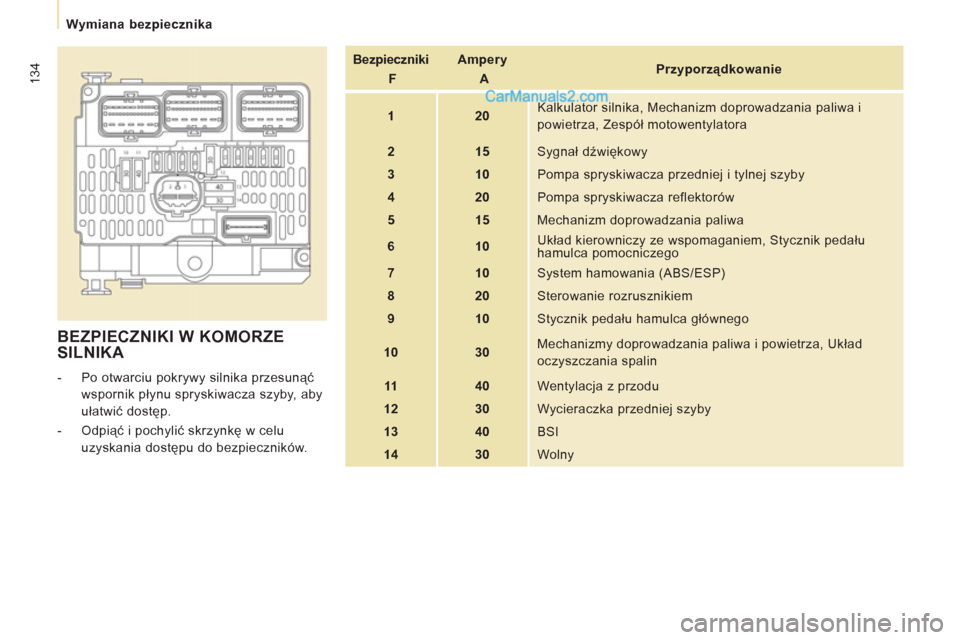

BEZPIECZNIKI W KOMORZE
SILNIKA


- Po otwarciu pokrywy silnika przesunąć
wspornik płynu spryskiwacza szyby, aby
ułatwić dostęp.

- Odpiąć i pochylić skrzynkę w celu
uzyskania dostępu do bezpieczników.

Bezpieczniki


F


Ampery
A

Przyporządkowanie


1


20
Kalkulator silnika, Mechanizm doprowadzania paliwa i
powietrza, Zespół motowentylatora


2


15
Sygnał dźwiękowy


3


10
Pompa spryskiwacza przedniej i tylnej szyby


4


20
Pompa spryskiwacza reflektorów


5


15
Mechanizm doprowadzania paliwa



6


10
Układ kierowniczy ze wspomaganiem, Stycznik pedału
hamulca pomocniczego


7


10
System hamowania (ABS/ESP)


8


20
Sterowanie rozrusznikiem


9


10
Stycznik pedału hamulca głównego


10


30
Mechanizmy doprowadzania paliwa i powietrza, Układ
oczyszczania spalin


11


40
Wentylacja z przodu


12


30
Wycieraczka przedniej szyby


13


40 BSI


14


30
Wolny

135


Wymiana bezpiecznika

SZYBKA POMOC
7

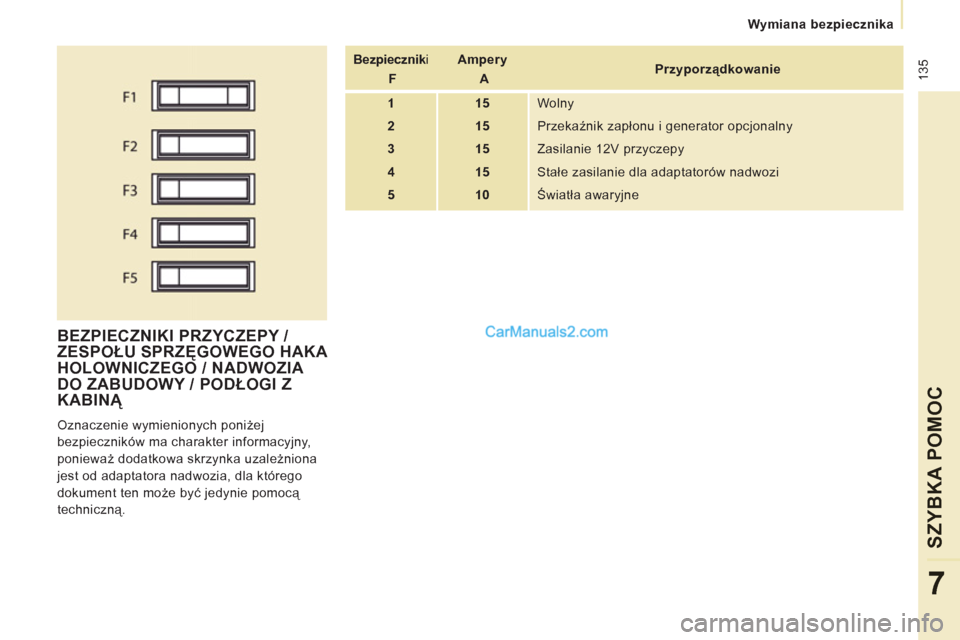

BEZPIECZNIKI PRZYCZEPY /
ZESPOŁU SPRZĘGOWEGO HAKA
HOLOWNICZEGO / NADWOZIA DO ZABUDOWY / PODŁOGI ZKABINĄ

Oznaczenie wymienionych poniżej
bezpieczników ma charakter informacyjny,
ponieważ dodatkowa skrzynka uzależniona
jest od adaptatora nadwozia, dla którego
dokument ten może być jedynie pomocą
techniczną.

Bezpiecznik
i
F

Ampery
A

Przyporządkowanie


1


15
Wolny


2


15
Przekaźnik zapłonu i generator opcjonalny


3


15
Zasilanie 12V przyczepy


4


15
Stałe zasilanie dla adaptatorów nadwozi


5


10
Światła awaryjne

136

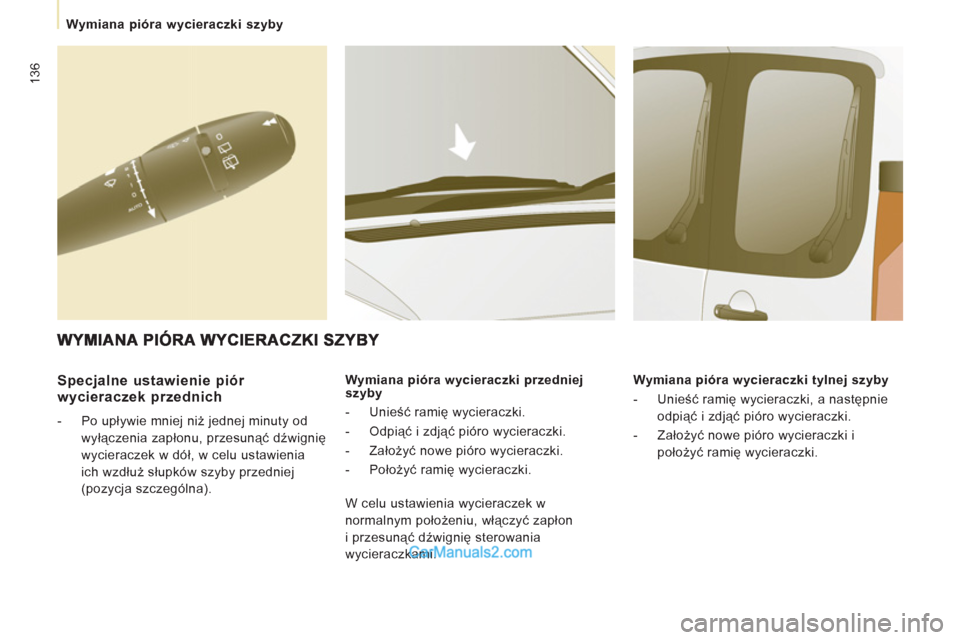

Wymiana pióra wycieraczki szyby



Specjalne ustawienie piór
wycieraczek przednich


- Po upływie mniej niż jednej minuty od
wyłączenia zapłonu, przesunąć dźwignię
wycieraczek w dół, w celu ustawienia
ich wzdłuż słupków szyby przedniej
(pozycja szczególna).
Wymiana pióra wycieraczki przedniej
szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
Wymiana pióra wycieraczki tylnej szyby


- Unieść ramię wycieraczki, a następnie
odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię
wycieraczki.



W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.

137

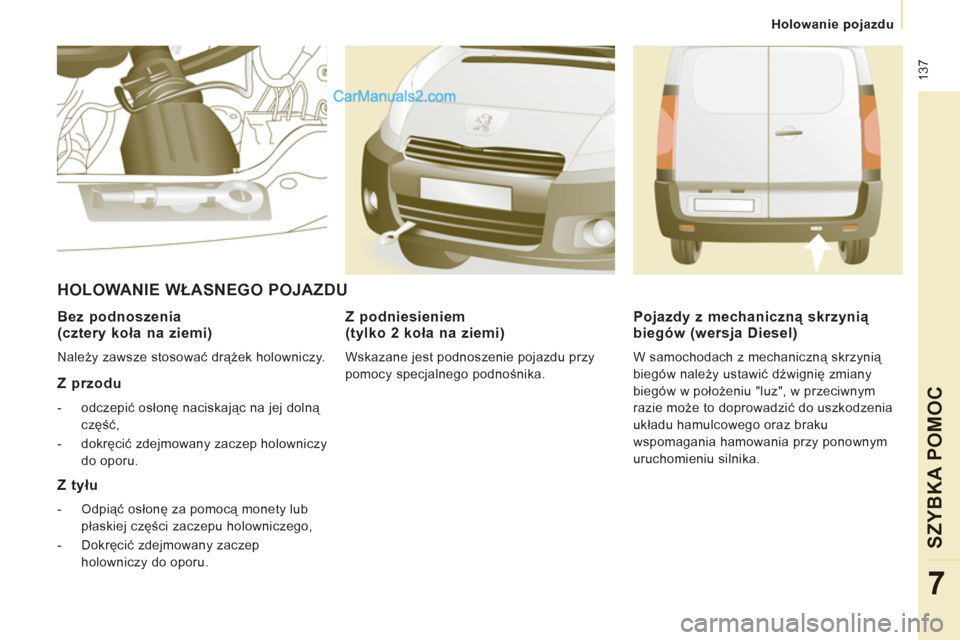

Holowanie pojazdu

SZYBKA POMOC
7


Bez podnoszenia
(cztery koła na ziemi)

Należy zawsze stosować drążek holowniczy.


Z przodu



- odczepić osłonę naciskając na jej dolną
część,

- dokręcić zdejmowany zaczep holowniczy
do oporu.


HOLOWANIE WŁASNEGO POJAZDU


Z podniesieniem
(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu przy
pomocy specjalnego podnośnika.


Z tyłu



- Odpiąć osłonę za pomocą monety lub
płaskiej części zaczepu holowniczego,

- Dokręcić zdejmowany zaczep
holowniczy do oporu.



Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną skrzynią
biegów należy ustawić dźwignię zmiany
biegów w położeniu "luz", w przeciwnym
razie może to doprowadzić do uszkodzenia
układu hamulcowego oraz braku
wspomagania hamowania przy ponownym
uruchomieniu silnika.

138

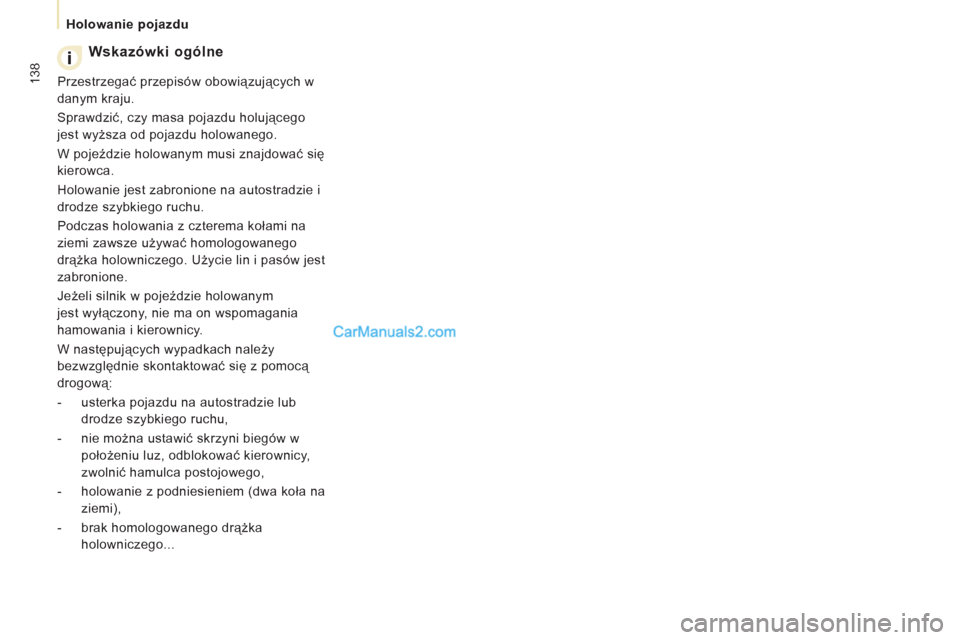

Holowanie pojazdu



Wskazówki ogólne

Przestrzegać przepisów obowiązujących w
danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca.
Holowanie jest zabronione na autostradzie i
drodze szybkiego ruchu.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:


- usterka pojazdu na autostradzie lub
drodze szybkiego ruchu,

- nie można ustawić skrzyni biegów w
położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,

- holowanie z podniesieniem (dwa koła na
ziemi),

- brak homologowanego drążka
holowniczego...
