19


Wewnątrz

WPROWADZENI
E
1

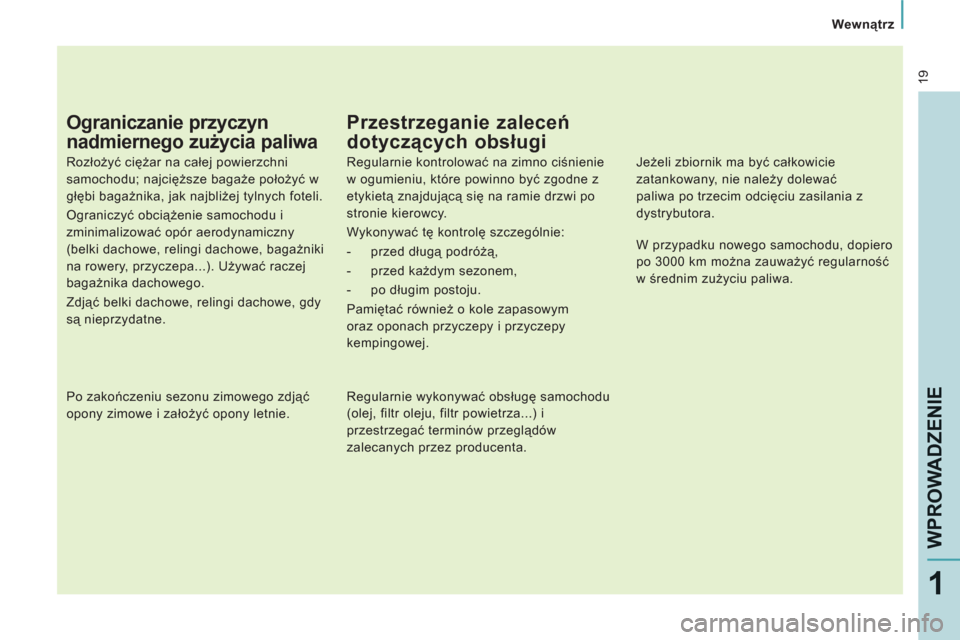

Ograniczanie przyczyn
nadmiernego zużycia paliwa


Rozłożyć ciężar na całej powierzchni
samochodu; najcięższe bagaże położyć w
głębi bagażnika, jak najbliżej tylnych foteli.
Ograniczyć obciążenie samochodu i
zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa...). Używać raczej
bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy
są nieprzydatne.

Po zakończeniu sezonu zimowego zdjąć
opony zimowe i założyć opony letnie.



Przestrzeganie zaleceń
dotyczących obsługi


Regularnie kontrolować na zimno ciśnienie
w ogumieniu, które powinno być zgodne z
etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:


- przed długą podróżą,

- przed każdym sezonem,

- po długim postoju.
Pamiętać również o kole zapasowym
oraz oponach przyczepy i przyczepy
kempingowej.

Regularnie wykonywać obsługę samochodu
(olej, filtr oleju, filtr powietrza...) i
przestrzegać terminów przeglądów
zalecanych przez producenta.


Jeżeli zbiornik ma być całkowicie
zatankowany, nie należy dolewać
paliwa po trzecim odcięciu zasilania z
dystrybutora.

W przypadku nowego samochodu, dopiero
po 3000 km można zauważyć regularność
w
średnim zużyciu paliwa.

20
Otwieranie
otwieraniem kabiny i przestrzeni ładunkowej,
proszę skontaktować się z ASO SIECI
PEUGEOT .

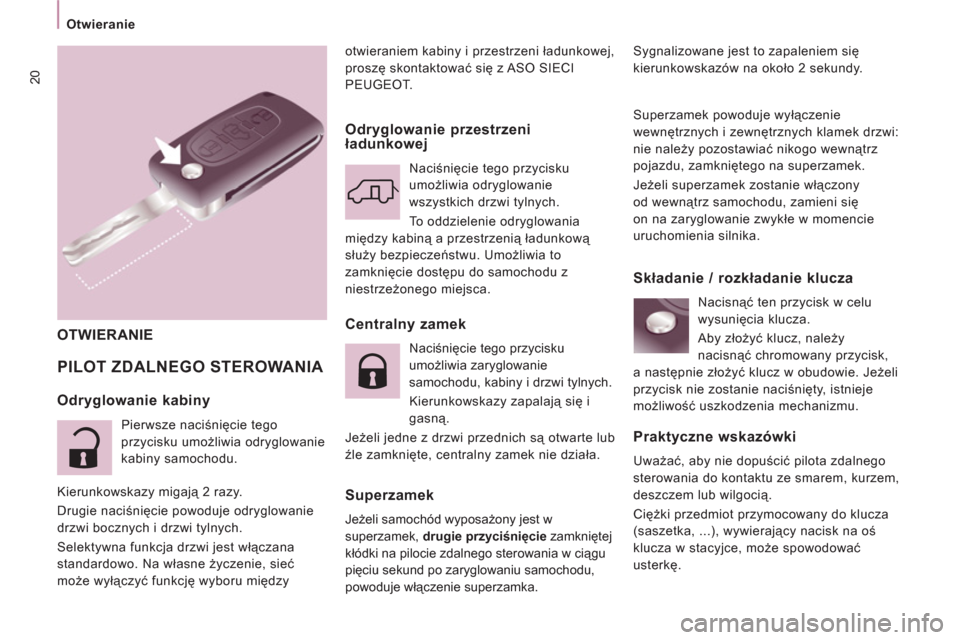

PILOT ZDALNEGO STEROWANIA

Sygnalizowane jest to zapaleniem się
kierunkowskazów na około 2 sekundy.


OTWIERANIE

Odryglowanie kabiny

Pierwsze naciśnięcie tego
przycisku umożliwia odryglowanie
kabiny samochodu.
Kierunkowskazy migają 2 razy.
Drugie naciśnięcie powoduje odryglowanie
drzwi bocznych i drzwi tylnych.
Selektywna funkcja drzwi jest włączana
standardowo. Na własne życzenie, sieć
może wyłączyć funkcję wyboru między


Odryglowanie przestrzeni
ładunkowej

Naciśnięcie tego przycisku
umożliwia odryglowanie
wszystkich drzwi tylnych.
To oddzielenie odryglowania
między kabiną a przestrzenią ładunkową
służy bezpieczeństwu. Umożliwia to
zamknięcie dostępu do samochodu z
niestrzeżonego miejsca.


Centralny zamek

Naciśnięcie tego przycisku
umożliwia zaryglowanie
samochodu, kabiny i drzwi tylnych.

Kierunkowskazy zapalają się i
gasną.
Jeżeli jedne z drzwi przednich są otwarte lub
źle zamknięte, centralny zamek nie działa.


Superzamek

Jeżeli samochód wyposażony jest w
superzamek, drugie przyciśnięcie
zamkniętej
kłódki na pilocie zdalnego sterowania w ciągu
pięciu sekund po zaryglowaniu samochodu,
powoduje włączenie superzamka. Superzamek powoduje wyłączenie
wewnętrznych i zewnętrznych klamek drzwi:
nie należy pozostawiać nikogo wewnątrz
pojazdu, zamkniętego na superzamek.
Jeżeli superzamek zostanie włączony
od wewnątrz samochodu, zamieni się
on na zaryglowanie zwykłe w momencie
uruchomienia silnika.


Składanie / rozkładanie klucza

Nacisnąć ten przycisk w celu
wysunięcia klucza.
Aby złożyć klucz, należy
nacisnąć chromowany przycisk,
a następnie złożyć klucz w obudowie. Jeżeli
przycisk nie zostanie naciśnięty, istnieje
możliwość uszkodzenia mechanizmu.


Praktyczne wskazówki

Uważać, aby nie dopuścić pilota zdalnego
sterowania do kontaktu ze smarem, kurzem,
deszczem lub wilgocią.
Ciężki przedmiot przymocowany do klucza
(saszetka, ...), wywierający nacisk na oś
klucza w stacyjce, może spowodować
usterkę.

21


Otwieranie

GOTOWY DO DROGI
2

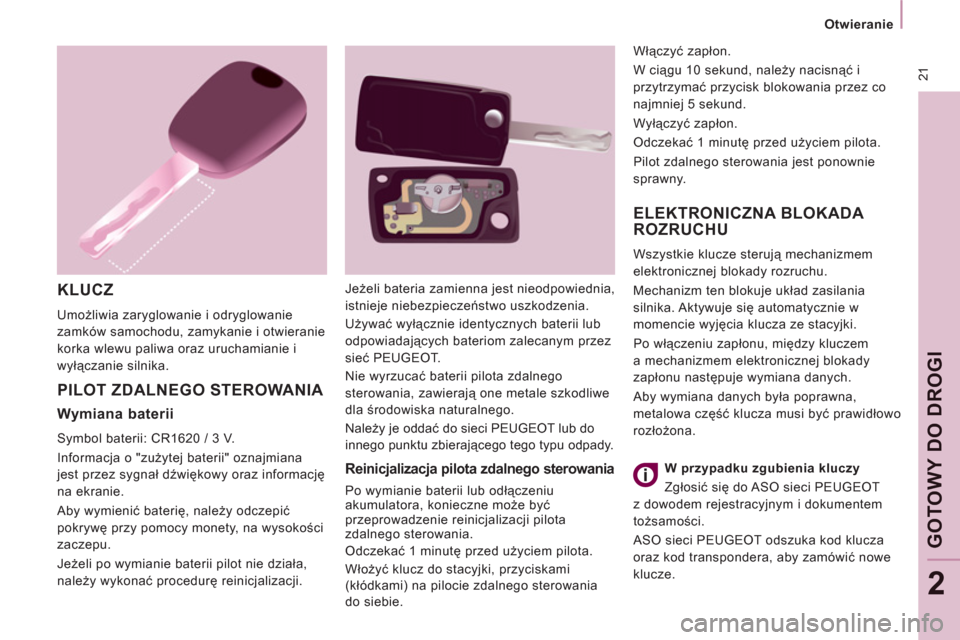

KLUCZ

Umożliwia zaryglowanie i odryglowanie
zamków samochodu, zamykanie i otwieranie
korka wlewu paliwa oraz uruchamianie i
wyłączanie silnika.

PILOT ZDALNEGO STEROWANIA ELEKTRONICZNA BLOKAD
A
ROZRUCHU
Wszystkie klucze sterują mechanizmem
elektronicznej blokady rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki.
Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Aby wymiana danych była poprawna,
metalowa część klucza musi być prawidłowo
rozłożona.


Reinicjalizacja pilota zdalnego sterowania

Po wymianie baterii lub odłączeniu
akumulatora, konieczne może być
przeprowadzenie reinicjalizacji pilota
zdalnego sterowania.
Odczekać 1 minutę przed użyciem pilota.
Włożyć klucz do stacyjki, przyciskami
(kłódkami) na pilocie zdalnego sterowania
do siebie. Włączyć zapłon.
W ciągu 10 sekund, należy nacisnąć i
przytrzymać przycisk blokowania przez co
najmniej 5 sekund.
Wyłączyć zapłon.
Odczekać 1 minutę przed użyciem pilota.
Pilot zdalnego sterowania jest ponownie
sprawny.
Jeżeli bateria zamienna jest nieodpowiednia,
istnieje niebezpieczeństwo uszkodzenia.
Używać wyłącznie identycznych baterii lub
odpowiadających bateriom zalecanym przez
sieć PEUGEOT.
Nie wyrzucać baterii pilota zdalnego
sterowania, zawierają one metale szkodliwe
dla środowiska naturalnego.

Należy je oddać do sieci PEUGEOT lub do
innego punktu zbierającego tego typu odpady.

Wymiana baterii

Symbol baterii: CR1620 / 3 V.
Informacja o "zużytej baterii" oznajmiana
jest przez sygnał dźwiękowy oraz informację
na ekranie.
Aby wymienić baterię, należy odczepić
pokrywę przy pomocy monety, na wysokości
zaczepu.
Jeżeli po wymianie baterii pilot nie działa,
należy wykonać procedurę reinicjalizacji.
W przypadku zgubienia kluczy
Zgłosić się do ASO sieci PEUGEOT
z dowodem rejestracyjnym i dokumentem
tożsamości.
ASO sieci PEUGEOT odszuka kod klucza
oraz kod transpondera, aby zamówić nowe
klucze.

22
Otwieranie

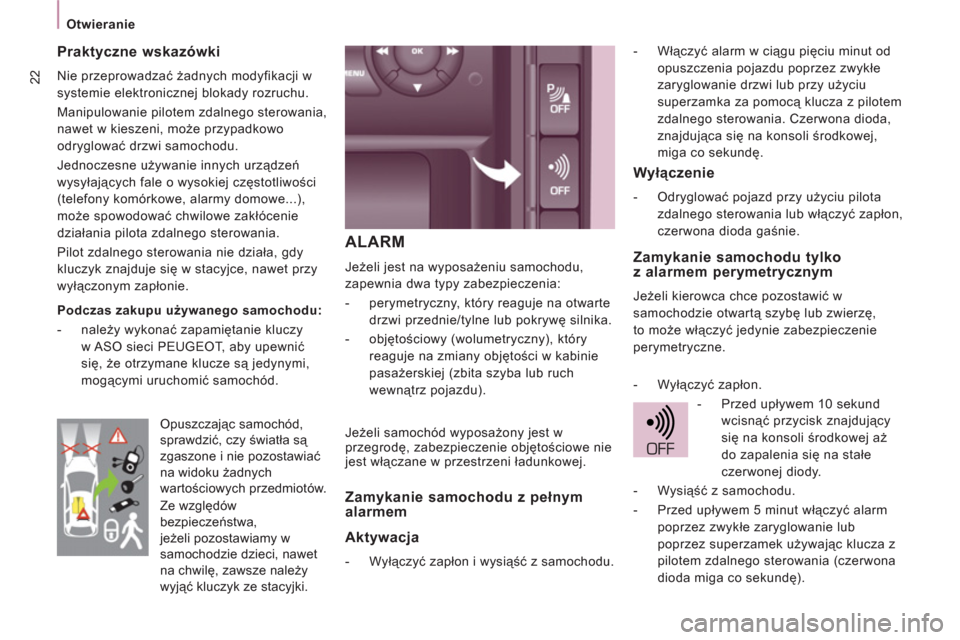

ALARM
Jeżeli jest na wyposażeniu samochodu,
zapewnia dwa typy zabezpieczenia:


- perymetryczny, który reaguje na otwarte
drzwi przednie/tylne lub pokrywę silnika.

- objętościowy (wolumetryczny), który
reaguje na zmiany objętości w kabinie
pasażerskiej (zbita szyba lub ruch
wewnątrz pojazdu).


Praktyczne wskazówki

Nie przeprowadzać żadnych modyfikacji w
systemie elektronicznej blokady rozruchu.
Manipulowanie pilotem zdalnego sterowania,
nawet w kieszeni, może przypadkowo
odryglować drzwi samochodu.
Jednoczesne używanie innych urządzeń
wysyłających fale o wysokiej częstotliwości
(telefony komórkowe, alarmy domowe...),
może spowodować chwilowe zakłócenie
działania pilota zdalnego sterowania.
Pilot zdalnego sterowania nie działa, gdy
kluczyk znajduje się w stacyjce, nawet przy
wyłączonym zapłonie.
Jeżeli samochód wyposażony jest w
przegrodę, zabezpieczenie objętościowe nie
jest włączane w przestrzeni ładunkowej.


Zamykanie samochodu z pełnym
alarmem

Aktywacja



- Wyłączyć zapłon i wysiąść z samochodu.
Podczas zakupu używanego samochodu:


- należy wykonać zapamiętanie kluczy
w ASO sieci PEUGEOT, aby upewnić
się, że otrzymane klucze są jedynymi,
mogącymi uruchomić samochód.
- Włączyć alarm w ciągu pięciu minut od
opuszczenia pojazdu poprzez zwykłe
zaryglowanie drzwi lub przy użyciu
superzamka za pomocą klucza z pilotem
zdalnego sterowania. Czerwona dioda,
znajdująca się na konsoli środkowej,
miga co sekundę.



Wyłączenie



- Odryglować pojazd przy użyciu pilota
zdalnego sterowania lub włączyć zapłon,
czerwona dioda gaśnie.



Zamykanie samochodu tylko
z alarmem perymetrycznym
Jeżeli kierowca chce pozostawić w
samochodzie otwartą szybę lub zwierzę,
to może włączyć jedynie zabezpieczenie
perymetryczne.


- Wyłączyć zapłon.

- Przed upływem 10 sekund
wcisnąć przycisk znajdujący
się na konsoli środkowej aż
do zapalenia się na stałe
czerwonej diody.

- Wysiąść z samochodu.

- Przed upływem 5 minut włączyć alarm
poprzez zwykłe zaryglowanie lub
poprzez superzamek używając klucza z
pilotem zdalnego sterowania (czerwona
dioda miga co sekundę).
Opuszczając samochód,
sprawdzić, czy światła są
zgaszone i nie pozostawiać
na widoku żadnych
wartościowych przedmiotów.

Ze względów
bezpieczeństwa,
jeżeli pozostawiamy w
samochodzie dzieci, nawet
na chwilę, zawsze należy
wyjąć kluczyk ze stacyjki.

23


Otwieranie

GOTOWY DO DROGI
2

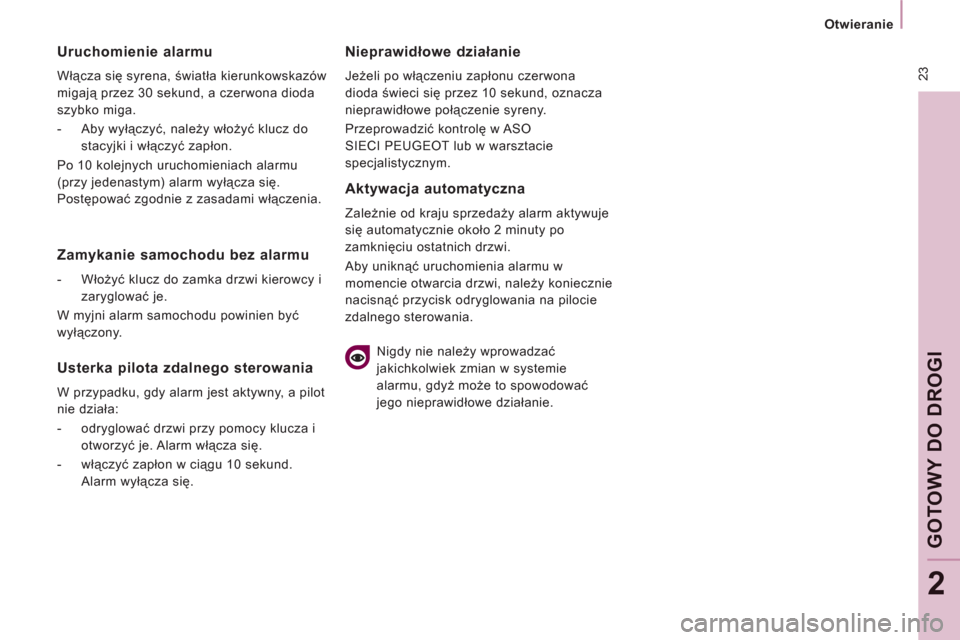

Uruchomienie alarmu

Włącza się syrena, światła kierunkowskazów
migają przez 30 sekund, a czerwona dioda
szybko miga.


- Aby wyłączyć, należy włożyć klucz do
stacyjki i włączyć zapłon.
Po 10 kolejnych uruchomieniach alarmu
(przy jedenastym) alarm wyłącza się.
Postępować zgodnie z zasadami włączenia.


Nieprawidłowe działanie

Jeżeli po włączeniu zapłonu czerwona
dioda świeci się przez 10 sekund, oznacza
nieprawidłowe połączenie syreny.
Przeprowadzić kontrolę w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym.


Zamykanie samochodu bez alarmu



- Włożyć klucz do zamka drzwi kierowcy i
zaryglować je.
W myjni alarm samochodu powinien być
wyłączony.


Usterka pilota zdalnego sterowania

W przypadku, gdy alarm jest aktywny, a pilot
nie działa:


- odryglować drzwi przy pomocy klucza i
otworzyć je. Alarm włącza się.

- włączyć zapłon w ciągu 10 sekund.
Alarm wyłącza się.



Aktywacja automatyczna

Zależnie od kraju sprzedaży alarm aktywuje
się automatycznie około 2 minuty po
zamknięciu ostatnich drzwi.
Aby uniknąć uruchomienia alarmu w
momencie otwarcia drzwi, należy koniecznie
nacisnąć przycisk odryglowania na pilocie
zdalnego sterowania.

Nigdy nie należy wprowadzać
jakichkolwiek zmian w systemie
alarmu, gdyż może to spowodować
jego nieprawidłowe działanie.

24
Otwieranie

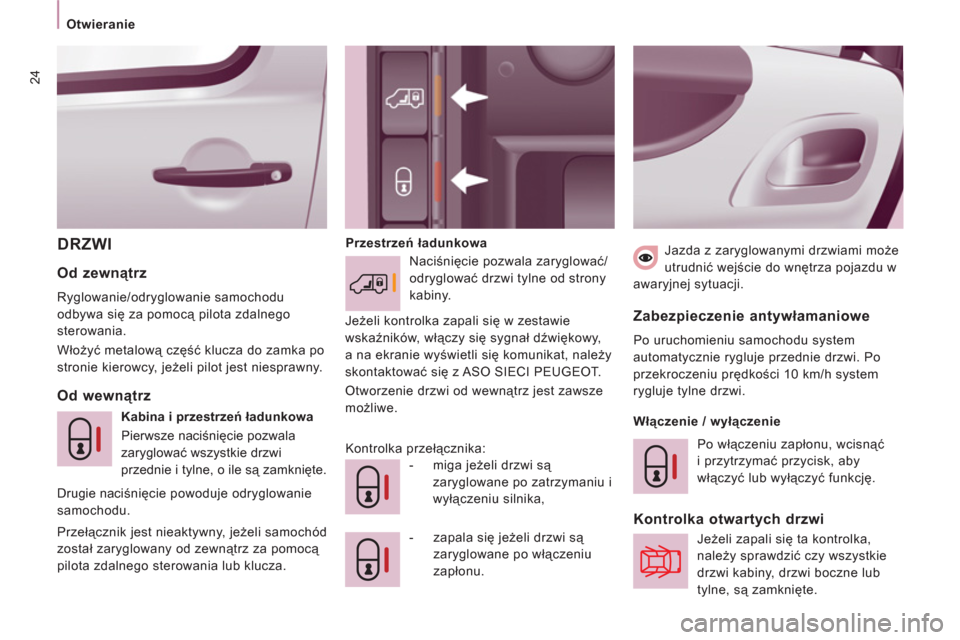

DRZWI
Przestrzeń ładunkowa

- zapala się jeżeli drzwi są
zaryglowane po włączeniu
zapłonu.


Od wewnątrz
Od zewnątrz

Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do zamka po
stronie kierowcy, jeżeli pilot jest niesprawny.

Kabina i przestrzeń ładunkowa
Pierwsze naciśnięcie pozwala
zaryglować wszystkie drzwi
przednie i tylne, o ile są zamknięte.
Drugie naciśnięcie powoduje odryglowanie
samochodu.
Przełącznik jest nieaktywny, jeżeli samochód
został zaryglowany od zewnątrz za pomocą
pilota zdalnego sterowania lub klucza. Naciśnięcie pozwala zaryglować/
odryglować drzwi tylne od strony
kabiny.
Kontrolka przełącznika:


Zabezpieczenie antywłamaniowe

Po uruchomieniu samochodu system
automatycznie rygluje przednie drzwi. Po
przekroczeniu prędkości 10 km/h system
rygluje tylne drzwi.

Włączenie / wyłączenie
Po włączeniu zapłonu, wcisnąć
i przytrzymać przycisk, aby
włączyć lub wyłączyć funkcję.



Kontrolka otwartych drzwi

Jeżeli zapali się ta kontrolka,
należy sprawdzić czy wszystkie
drzwi kabiny, drzwi boczne lub
tylne, są zamknięte.

- miga jeżeli drzwi są
zaryglowane po zatrzymaniu i
wyłączeniu silnika, Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał dźwiękowy,
a na ekranie wyświetli się komunikat, należy
skontaktować się z ASO SIECI PEUGEOT.
Otworzenie drzwi od wewnątrz jest zawsze
możliwe. Jazda z zaryglowanymi drzwiami może
utrudnić wejście do wnętrza pojazdu w
awaryjnej sytuacji.

25


Otwieranie

GOTOWY DO DROGI
2

BOCZNE DRZWI PRZESUWNE

Podczas napełniania zbiornika paliwa, nie
należy otwierać bocznych lewych drzwi
ponieważ można uszkodzić klapkę wlewu
paliwa.

Od zewnątrz

Pociągnąć za klamkę do siebie, a następnie
do tyłu.


Praktyczne wskazówki

Należy uważać aby nie zabrudzić
prowadnicy w podłodze, co może utrudnić
otwieranie się drzwi.
Ze względów bezpieczeństwa, nie należy
jeździć z otwartymi bocznymi drzwiami
przesuwnymi.


Od wewnątrz

Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu. Otworzyć maksymalnie
drzwi, aby zablokować je w mechanizmie u
podstawy drzwi.







Postępowanie w razie awarii
akumulatora

Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.


- Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnetrzną
klamkę.

- Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną ósmą
obrotu
.


Drzwi kierowcy


- Włożyć klucz do zamka i przekręcić w
prawo, aby zaryglować lub w lewo aby
odryglować drzwi.

26
Otwieranie
DRZWI TYLNE SKRZYDŁOWE

W trakcie postoju, otwarte
pod kątem 90° drzwi tylne
zakrywają tylne światła.
Aby zasygnalizować
swoje położenie innym
użytkownikom drogi,
jadącym w tym samym
kierunku, którzy mogliby
nie zauważyć stojącego
samochodu, należy ustawić
trójkąt ostrzegawczy lub
inne urządzenie zgodne z przepisami
obowiązującymi w danym kraju.

POKRYWA BAGAŻNIKA


Od zewnątrz

Obydwa skrzydła otwierają się pod kątem 90°.
Aby otworzyć, pociągnąć za rączkę do
siebie, a następnie pociągnąć dźwignię aby
otworzyć lewe drzwi.
Aby zamknąć, należy rozpocząć od lewego
skrzydła, a następnie zamknąć prawe skrzydło.


Otwieranie o 180°

System składanego ściągu umożliwia
otworzenie drzwi z 90° do 180°.
Wyjąć ściąg do siebie, gdy drzwi są
częściowo otwarte.
Podczas zamykania, ściąg automatycznie
ustawi się w odpowiednim położeniu.


Od zewnątrz

Jeżeli samochód jest w nią wyposażony,
ryglowanie/odryglowanie odbywa się za
pomocą pilota zdalnego sterowania.
Aby otworzyć, należy wcisnąć przełącznik, a
następnie podnieść pokrywę.
Aby zamknąć pokrywę znajdującą się w
położeniu górnym, należy użyć rączki.


Od wewnątrz


Dźwignia bezpieczeństwa
W przypadku usterki centralnego zamka,
umożliwia odryglowanie pokrywy bagażnika
od wewnątrz.
Pochylić siedzenia tylne, aby uzyskać
dostęp do zamka.
Włożyć mały śrubokręt do otworu, aby
odryglować pokrywę.

Stanowisko kierowcy

GOTOWY DO DROGI
2

ZESTAW WSKAŹNIKÓW



1.
Licznik kilometrów / mil.

2.
Wyświetlacz.

3.
Poziom paliwa, temperatura płynu
chłodniczego.

4.
Obrotomierz.

5.
Potencjometr oświetlenia zestawu
wskaźników.

6.
Zerowanie dziennego licznika
kilometrów / licznika serwisowego.


Wyświetlacz w zestawie wskaźników



- Ogranicznik / regulator prędkości.

- Ilość przejechanych kilometrów/mil.

- Licznik serwisowy, wskaźnik poziomu
oleju silnika, całkowitego przebiegu
kilometrów / mil.

- Obecność wody w filtrze oleju
napędowego.

- Świece żarowe Diesel.

-
Wskaźnik zalecający zmiany biegu na wyższy.



Kontrolka i przełączniki na konsoli
sufitowej


- Kontrolka wyłączenia poduszki
powietrznej pasażera.

- Przełączniki ogrzewanego fotela
kierowcy / pasażera (wersja z dwoma
fotelami przednimi).

28


Stanowisko kierowcy


REGULACJA GODZINY


- obrócić w lewo: wyświetla się tryb
24H lub 12H,

- obrócić w prawo, aby wybrać tryb
24H lub 12H,

- obrócić w lewo, aby zakończyć
ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlenia.


Konsola środkowa z ekranem

Sekwencja wyświetlania - godzina
jest powiązana z modelem
(wersją). Dostęp do Daty jest
możliwy gdy wersja modelu
proponuje datę pisaną literami.


Konsola środkowa bez ekranu

Aby ustawić godzinę na zegarze w
zestawie wskaźników, użyć lewego
przycisku w zestawie wskaźników,
a następnie wykonać czynności w
następującej kolejności:


- obrócić w lewo: migają minuty,

- obrócić w prawo, aby zwiększyć minuty
(przytrzymać przycisk w prawo, aby
szybko przewijać wartości minut),

- obrócić w lewo: migają godziny,

- obrócić w prawo, aby zwiększyć godziny
(przytrzymać przycisk w prawo, aby
szybko przewijać wartości godzin),
Aby ustawić godzinę wyświetlaną na
ekranie, zapoznać się z informacjami w
rozdziale 9, w części "Ustawianie daty
i godziny".
Zestaw wskaźników bez ekranu
