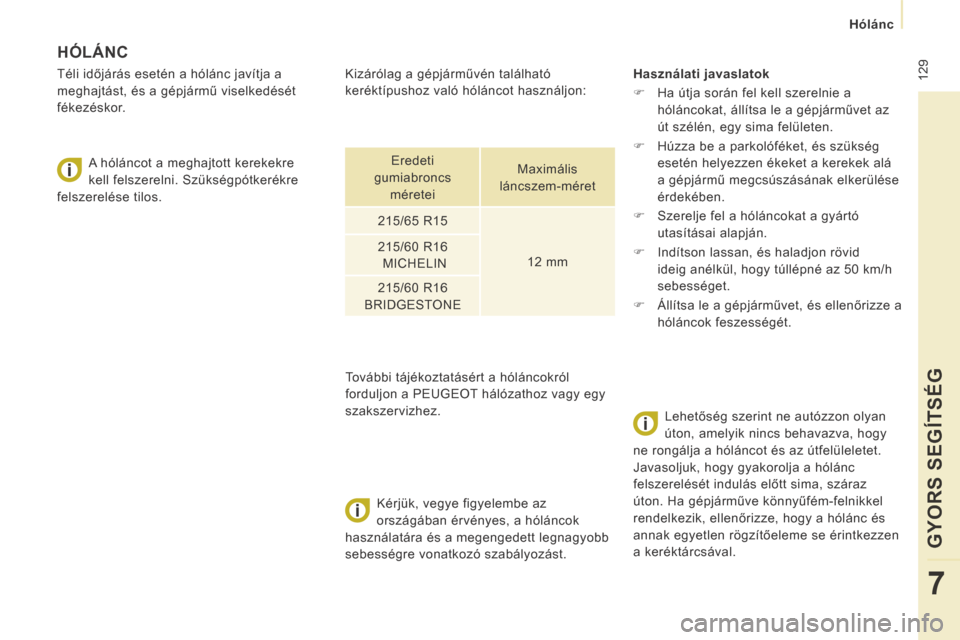

HÓLÁNC
Téli időjárás esetén a hólánc javítja a
meghajtást, és a gépjármű viselkedését
fékezéskor. A hóláncot a meghajtott kerekekre
kell felszerelni. Szükségpótkerékre
felszerelése tilos.
Kérjük, vegye figyelembe az
országában érvényes, a hóláncok
használatára és a megengedett legnagyobb
sebességre vonatkozó szabályozást. Használati javaslatok

Ha útja során fel kell szerelnie a
hóláncokat, állítsa le a gépjárművet az
út szélén, egy sima felületen.
 Húzza be a parkolóféket, és szükség
esetén helyezzen ékeket a kerekek alá
a gépjármű megcsúszásának elkerülése
érdekében.
 Szerelje fel a hóláncokat a gyártó
utasításai alapján.
 Indítson lassan, és haladjon rövid
ideig anélkül, hogy túllépné az 50 km/h
sebességet.
 Állítsa le a gépjárművet, és ellenőrizze a
hóláncok feszességét.
Lehetőség szerint ne autózzon olyan
úton, amelyik nincs behavazva, hogy
ne rongálja a hóláncot és az útfelüleletet.
Javasoljuk, hogy gyakorolja a hólánc
felszerelését indulás előtt sima, száraz
úton. Ha gépjárműve könnyűfém-felnikkel
rendelkezik, ellenőrizze, hogy a hólánc és
annak egyetlen rögzítőeleme se érintkezzen
a keréktárcsával.
Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon:
Eredeti
gumiabroncs méretei Maximális
láncszem-méret
215/65 R15
12 mm
215/60 R16
MICHELIN
215/60 R16
BRIDGESTONE
További tájékoztatásért a hóláncokról
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.

130
Izzócsere
Expert-VU_hu_Chap07_Aide rapide_ed01-2014

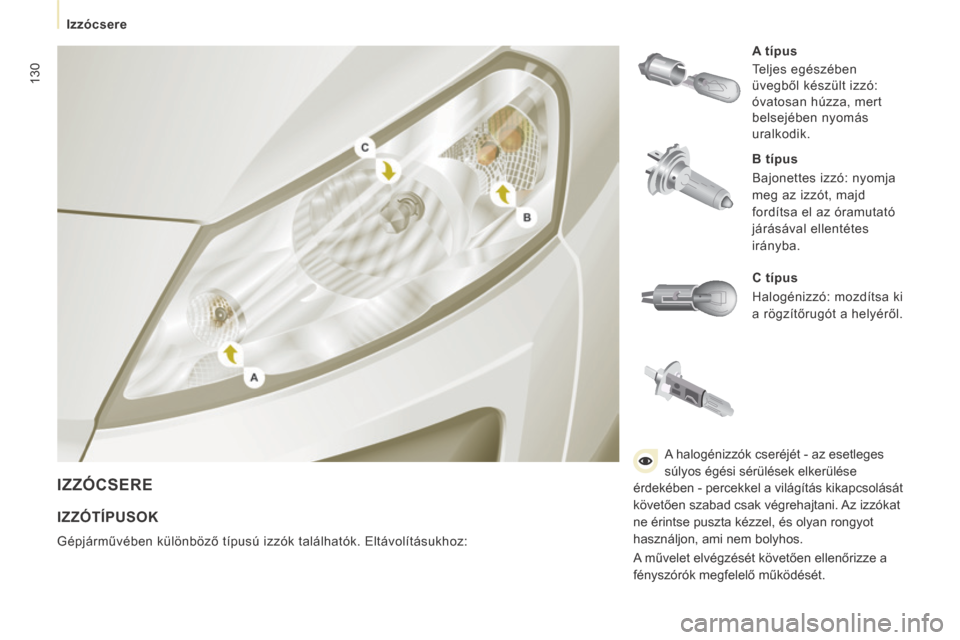

IZZÓCSERE
A típus
Teljes egészében
üvegből készült izzó:
óvatosan húzza, mert
belsejében nyomás
uralkodik.
B típus
Bajonettes izzó: nyomja
meg az izzót, majd
fordítsa el az óramutató
járásával ellentétes
irányba.
C típus
Halogénizzó: mozdítsa ki
a rögzítőrugót a helyéről.
IZZÓTÍPUSOK
Gépjárművében különböző típusú izzók találhatók. Eltávolításukhoz: A halogénizzók cseréjét - az esetleges
súlyos égési sérülések elkerülése
érdekében - percekkel a világítás kikapcsolását
követően szabad csak végrehajtani. Az izzókat
ne érintse puszta kézzel, és olyan rongyot
használjon, ami nem bolyhos.
A művelet elvégzését követően ellenőrizze a
fényszórók megfelelő működését.

131
Izzócsere
GYORS SEGÍTSÉG
7
Expert-VU_hu_Chap07_Aide rapide_ed01-2014
3. Irányjelzők
B típus , PY21W - 21W (borostyánszínű)
- Fordítsa el az izzófoglalatot negyed fordulattal az óramutató járásával
ellentétes irányba.
- Könnyedén nyomja meg, és az óramutató járásával ellentétes
irányban elfordítva emelje ki az izzót.
- Cserélje ki az izzót.
- A tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén

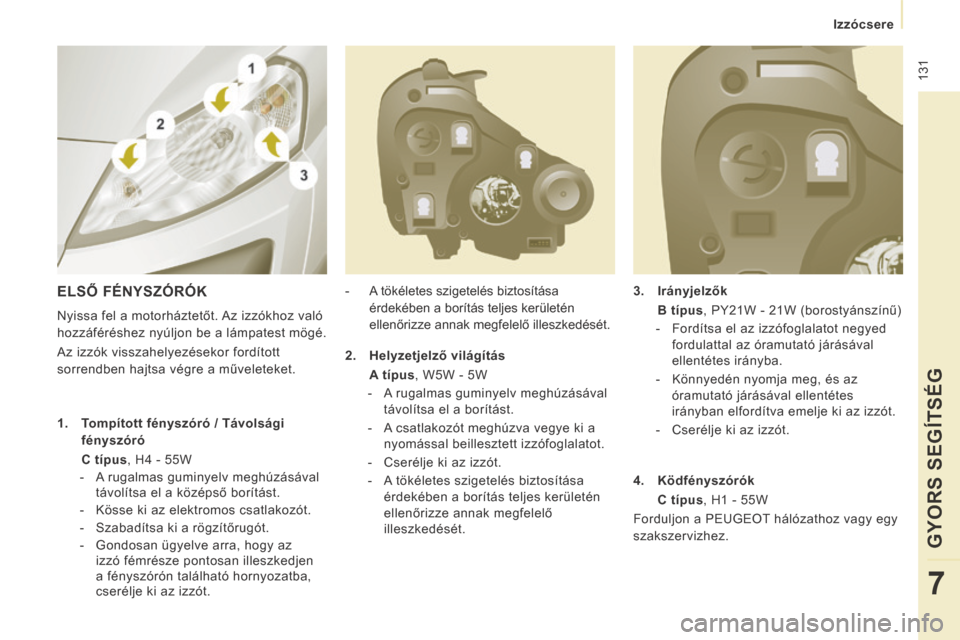

ellenőrizze annak megfelelő illeszkedését. ELSŐ FÉNYSZÓRÓK
Nyissa fel a motorháztetőt. Az izzókhoz való
hozzáféréshez nyúljon be a lámpatest mögé.
Az izzók visszahelyezésekor fordított
sorrendben hajtsa végre a műveleteket.
1. Tompított fényszóró / Távolsági fényszóró
C típus , H4 - 55W
- A rugalmas guminyelv meghúzásával távolítsa el a középső borítást.
- Kösse ki az elektromos csatlakozót.
- Szabadítsa ki a rögzítőrugót.
- Gondosan ügyelve arra, hogy az izzó fémrésze pontosan illeszkedjen
a fényszórón található hornyozatba,
cserélje ki az izzót. 2. Helyzetjelző világítás

A típus , W5W - 5W
- A rugalmas guminyelv meghúzásával távolítsa el a borítást.
- A csatlakozót meghúzva vegye ki a nyomással beillesztett izzófoglalatot.
- Cserélje ki az izzót.
- A tökéletes szigetelés biztosítása érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését. 4. Ködfényszórók

C típus , H1 - 55W
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.

132
Izzócsere
Expert-VU_hu_Chap07_Aide rapide_ed01-2014

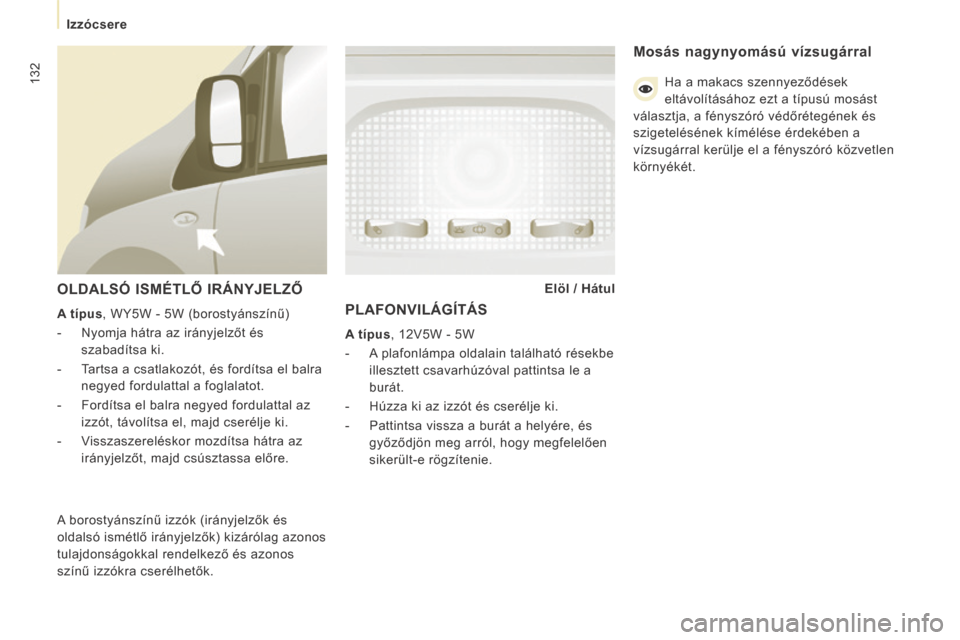

OLDALSÓ ISMÉTLŐ IRÁNYJELZŐ
A típus , WY5W - 5W (borostyánszínű)
- Nyomja hátra az irányjelzőt és szabadítsa ki.
- Tartsa a csatlakozót, és fordítsa el balra negyed fordulattal a foglalatot.
- Fordítsa el balra negyed fordulattal az izzót, távolítsa el, majd cserélje ki.
- Visszaszereléskor mozdítsa hátra az irányjelzőt, majd csúsztassa előre. Elöl / Hátul

A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos
színű izzókra cserélhetők. PLAFONVILÁGÍTÁS
A típus , 12V5W - 5W
- A plafonlámpa oldalain található résekbe illesztett csavarhúzóval pattintsa le a
burát.
- Húzza ki az izzót és cserélje ki.
- Pattintsa vissza a burát a helyére, és győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.
Mosás nagynyomású vízsugárral
Ha a makacs szennyeződések
eltávolításához ezt a típusú mosást
választja, a fényszóró védőrétegének és
szigetelésének kímélése érdekében a
vízsugárral kerülje el a fényszóró közvetlen
környékét.

133
Izzócsere
GYORS SEGÍTSÉG
7
Expert-VU_hu_Chap07_Aide rapide_ed01-2014

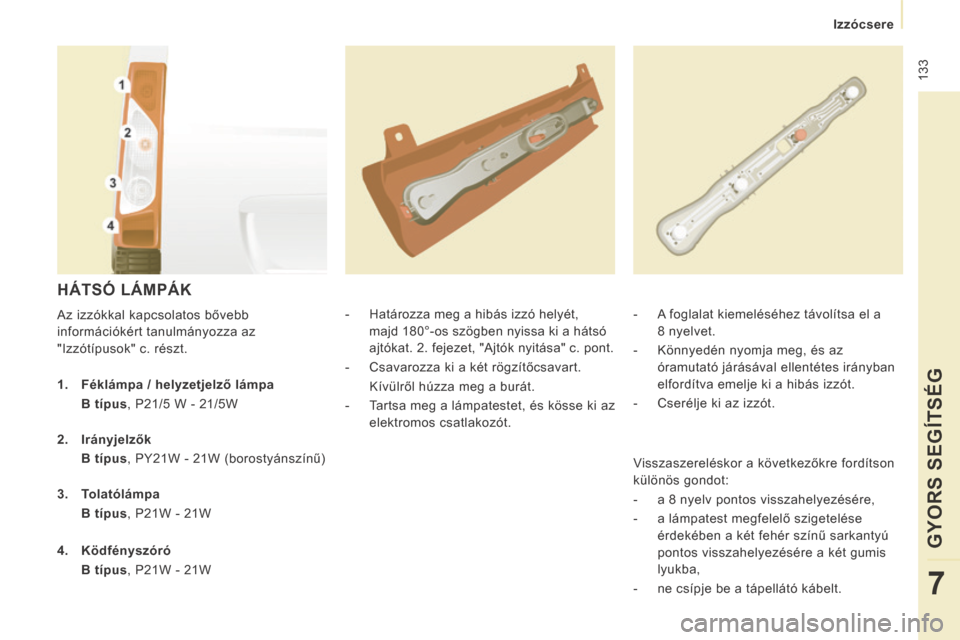

HÁTSÓ LÁMPÁK
Az izzókkal kapcsolatos bővebb
információkért tanulmányozza az
"Izzótípusok" c. részt. - Határozza meg a hibás izzó helyét,
majd 180°-os szögben nyissa ki a hátsó
ajtókat. 2. fejezet, "Ajtók nyitása" c. pont.
- Csavarozza ki a két rögzítőcsavart.
Kívülről húzza meg a burát.
- Tartsa meg a lámpatestet, és kösse ki az elektromos csatlakozót. - A foglalat kiemeléséhez távolítsa el a
8 nyelvet.
- Könnyedén nyomja meg, és az óramutató járásával ellentétes irányban
elfordítva emelje ki a hibás izzót.
- Cserélje ki az izzót.
1. Féklámpa / helyzetjelző lámpa

B típus , P21/5 W - 21/5W
2. Irányjelzők
B típus , PY21W - 21W (borostyánszínű)
3. Tolatólámpa
B típus , P21W - 21W
4. Ködfényszóró
B típus , P21W - 21W Visszaszereléskor a következőkre fordítson
különös gondot:
- a 8 nyelv pontos visszahelyezésére,
- a lámpatest megfelelő szigetelése
érdekében a két fehér színű sarkantyú
pontos visszahelyezésére a két gumis
lyukba,
- ne csípje be a tápellátó kábelt.

134
Izzócsere
Expert-VU_hu_Chap07_Aide rapide_ed01-2014
KIEGÉSZÍTŐ FÉKLÁMPA
A típus , W5W - 5W

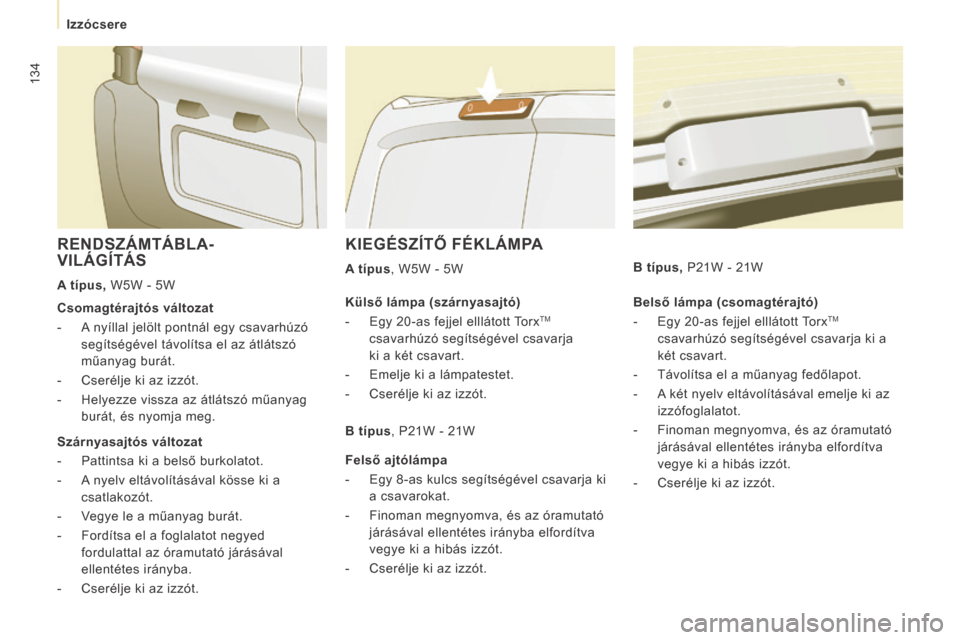

RENDSZÁMTÁBLA-VILÁGÍTÁS
A típus, W5W - 5W Belső lámpa (csomagtérajtó)
- Egy 20-as fejjel elllátott Torx
TM
csavarhúzó segítségével csavarja ki a
két csavart.
- Távolítsa el a műanyag fedőlapot.
- A két nyelv eltávolításával emelje ki az izzófoglalatot.
- Finoman megnyomva, és az óramutató járásával ellentétes irányba elfordítva
vegye ki a hibás izzót.
- Cserélje ki az izzót.
B típus , P21W - 21W
Csomagtérajtós változat
- A nyíllal jelölt pontnál egy csavarhúzó
segítségével távolítsa el az átlátszó
műanyag burát.
- Cserélje ki az izzót.
- Helyezze vissza az átlátszó műanyag burát, és nyomja meg.
Szárnyasajtós változat
- Pattintsa ki a belső burkolatot.
- A nyelv eltávolításával kösse ki a csatlakozót.
- Vegye le a műanyag burát.
- Fordítsa el a foglalatot negyed fordulattal az óramutató járásával
ellentétes irányba.
- Cserélje ki az izzót. Külső lámpa (szárnyasajtó)
- Egy 20-as fejjel elllátott Torx TM
csavarhúzó segítségével csavarja
ki a két csavart.
- Emelje ki a lámpatestet.
- Cserélje ki az izzót. B típus, P21W - 21W
Felső ajtólámpa
- Egy 8-as kulcs segítségével csavarja ki a csavarokat.
- Finoman megnyomva, és az óramutató járásával ellentétes irányba elfordítva
vegye ki a hibás izzót.
- Cserélje ki az izzót.

135
Biztosítékcsere
GYORS SEGÍTSÉG
7
Expert-VU_hu_Chap07_Aide rapide_ed01-2014

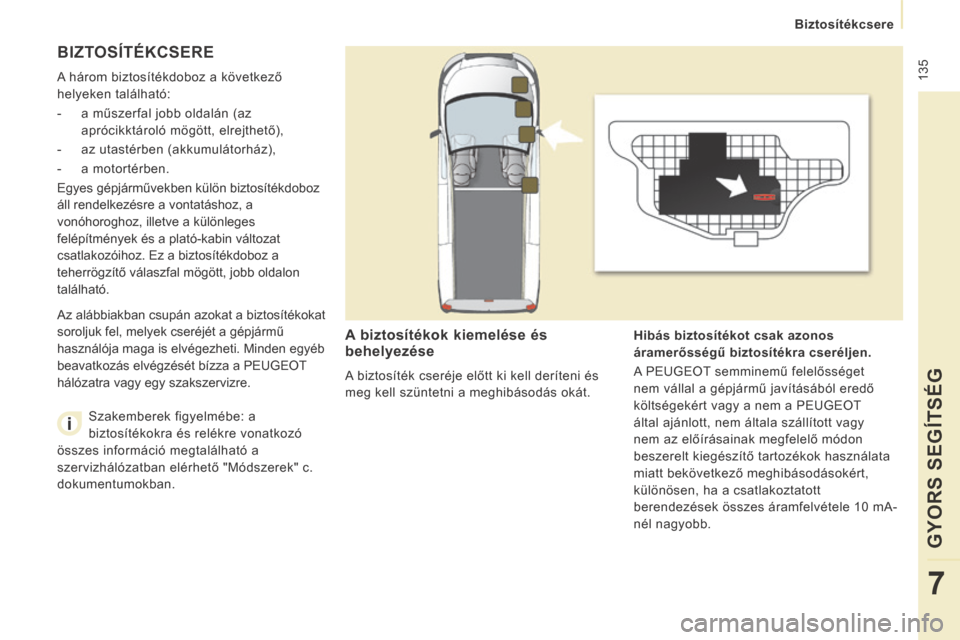

BIZTOSÍTÉKCSERE
A három biztosítékdoboz a következő
helyeken található:
- a műszerfal jobb oldalán (az aprócikktároló mögött, elrejthető),
- az utastérben (akkumulátorház),
- a motortérben.
Egyes gépjárművekben külön biztosítékdoboz
áll rendelkezésre a vontatáshoz, a
vonóhoroghoz, illetve a különleges
felépítmények és a plató-kabin változat
csatlakozóihoz. Ez a biztosítékdoboz a
teherrögzítő válaszfal mögött, jobb oldalon
található.
A biztosítékok kiemelése és
behelyezése
A biztosíték cseréje előtt ki kell deríteni és
meg kell szüntetni a meghibásodás okát. Hibás biztosítékot csak azonos
áramerősségű biztosítékra cseréljen.

A PEUGEOT semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért vagy a nem a PEUGEOT
által ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok használata
miatt bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott
berendezések összes áramfelvétele 10 mA-
nél nagyobb.
Az alábbiakban csupán azokat a biztosítékokat
soroljuk fel, melyek cseréjét a gépjármű
használója maga is elvégezheti. Minden egyéb
beavatkozás elvégzését bízza a PEUGEOT
hálózatra vagy egy szakszervizre.
Szakemberek figyelmébe: a
biztosítékokra és relékre vonatkozó
összes információ megtalálható a
szervizhálózatban elérhető "Módszerek" c.
dokumentumokban.

136
Biztosítékcsere
Expert-VU_hu_Chap07_Aide rapide_ed01-2014

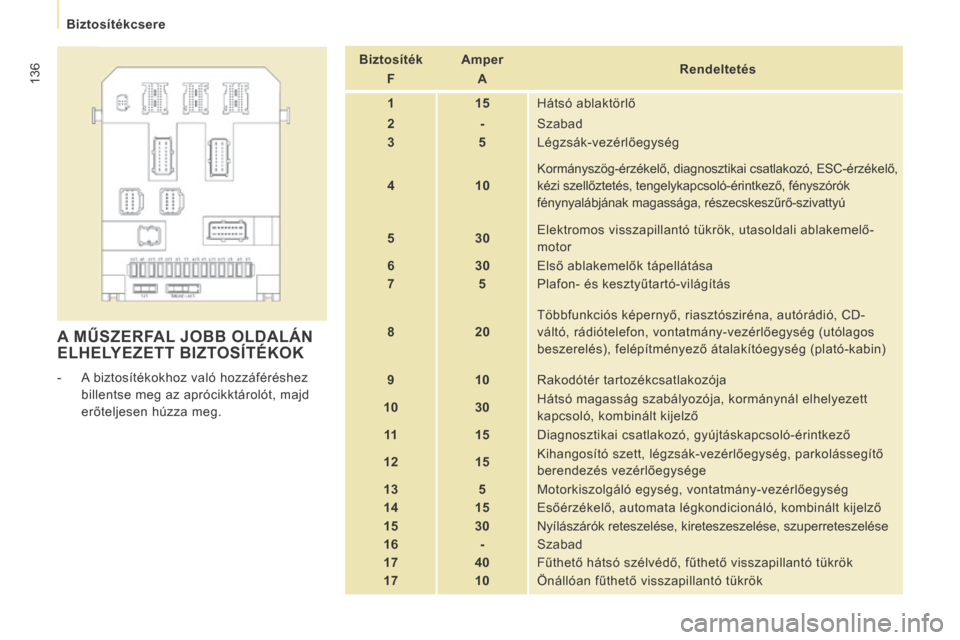

A MŰSZERFAL JOBB OLDALÁN ELHELYEZETT BIZTOSÍTÉKOK
- A biztosítékokhoz való hozzáféréshez billentse meg az aprócikktárolót, majd
erőteljesen húzza meg. Biztosíték

F Amper


A Rendeltetés

1 15 Hátsó ablaktörlő
2 - Szabad
3 5 Légzsák-vezérlőegység
4 10 Kormányszög-érzékelő, diagnosztikai csatlakozó, ESC-érzékelő,
kézi szellőztetés, tengelykapcsoló-érintkező, fényszórók
fénynyalábjának magassága, részecskeszűrő-szivattyú
5 30 Elektromos visszapillantó tükrök, utasoldali ablakemelő-
motor
6 30 Első ablakemelők tápellátása
7 5 Plafon- és kesztyűtartó-világítás
8 20 Többfunkciós képernyő, riasztósziréna, autórádió, CD-
váltó, rádiótelefon, vontatmány-vezérlőegység (utólagos
beszerelés), felépítményező átalakítóegység (plató-kabin)
9 10 Rakodótér tartozékcsatlakozója
10 30 Hátsó magasság szabályozója, kormánynál elhelyezett
kapcsoló, kombinált kijelző
11 15 Diagnosztikai csatlakozó, gyújtáskapcsoló-érintkező
12 15 Kihangosító szett, légzsák-vezérlőegység, parkolássegítő
berendezés vezérlőegysége
13 5 Motorkiszolgáló egység, vontatmány-vezérlőegység
14 15 Esőérzékelő, automata légkondicionáló, kombinált kijelző
15 30 Nyílászárók reteszelése, kireteszeszelése, szuperreteszelése
16 - Szabad
17 40 Fűthető hátsó szélvédő, fűthető visszapillantó tükrök
17 10 Önállóan fűthető visszapillantó tükrök

137
Biztosítékcsere
GYORS SEGÍTSÉG
7
Expert-VU_hu_Chap07_Aide rapide_ed01-2014

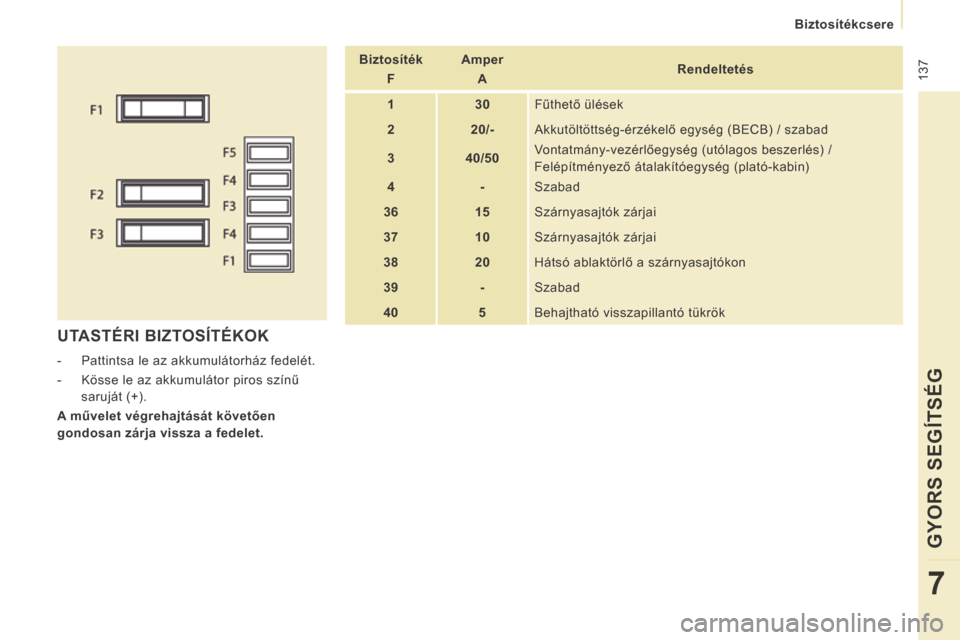

UTASTÉRI BIZTOSÍTÉKOK
- Pattintsa le az akkumulátorház fedelét.
- Kösse le az akkumulátor piros színű saruját (+).
A művelet végrehajtását követően
gondosan zárja vissza a fedelet. Biztosíték

F Amper


A Rendeltetés

1 30 Fűthető ülések
2 20/- Akkutöltöttség-érzékelő egység (BECB) / szabad
3 40/50 Vontatmány-vezérlőegység (utólagos beszerlés) /
Felépítményező átalakítóegység (plató-kabin)
4 - Szabad
36 15 Szárnyasajtók zárjai
37 10 Szárnyasajtók zárjai
38 20 Hátsó ablaktörlő a szárnyasajtókon
39 - Szabad
40 5 Behajtható visszapillantó tükrök

138
Biztosítékcsere
Expert-VU_hu_Chap07_Aide rapide_ed01-2014

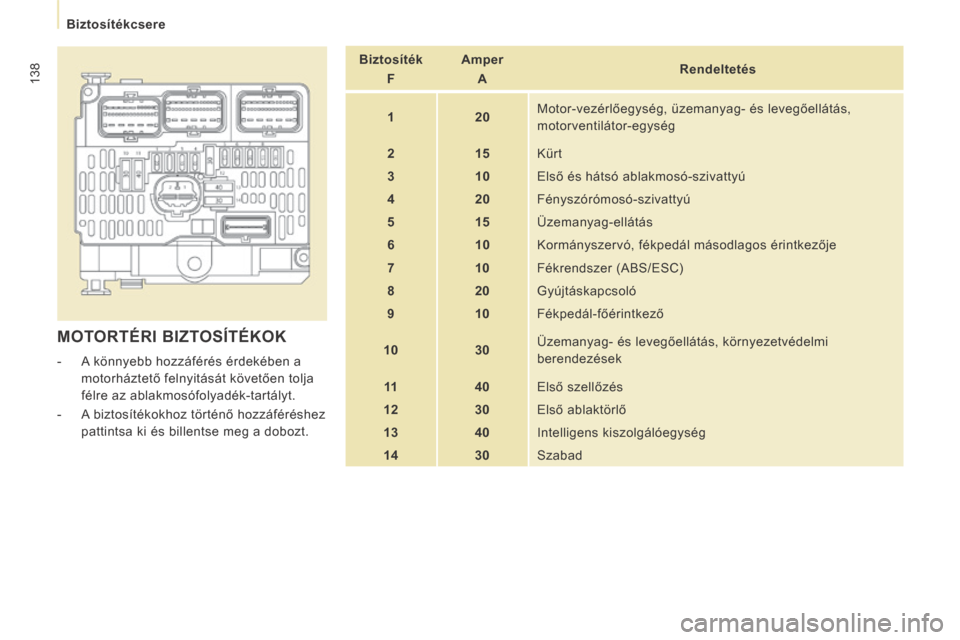

MOTORTÉRI BIZTOSÍTÉKOK
- A könnyebb hozzáférés érdekében a motorháztető felnyitását követően tolja
félre az ablakmosófolyadék-tartályt.
- A biztosítékokhoz történő hozzáféréshez pattintsa ki és billentse meg a dobozt. Biztosíték

F Amper


A Rendeltetés

1 20 Motor-vezérlőegység, üzemanyag- és levegőellátás,
motorventilátor-egység
2 15 Kürt
3 10 Első és hátsó ablakmosó-szivattyú
4 20 Fényszórómosó-szivattyú
5 15 Üzemanyag-ellátás
6 10 Kormányszervó, fékpedál másodlagos érintkezője
7 10 Fékrendszer (ABS/ESC)
8 20 Gyújtáskapcsoló
9 10 Fékpedál-főérintkező
10 30 Üzemanyag- és levegőellátás, környezetvédelmi
berendezések
11 40 Első szellőzés
12 30 Első ablaktörlő
13 40 Intelligens kiszolgálóegység
14 30 Szabad
