Peugeot Expert VU 2016 Kezelési útmutató (in Hungarian)

109
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016

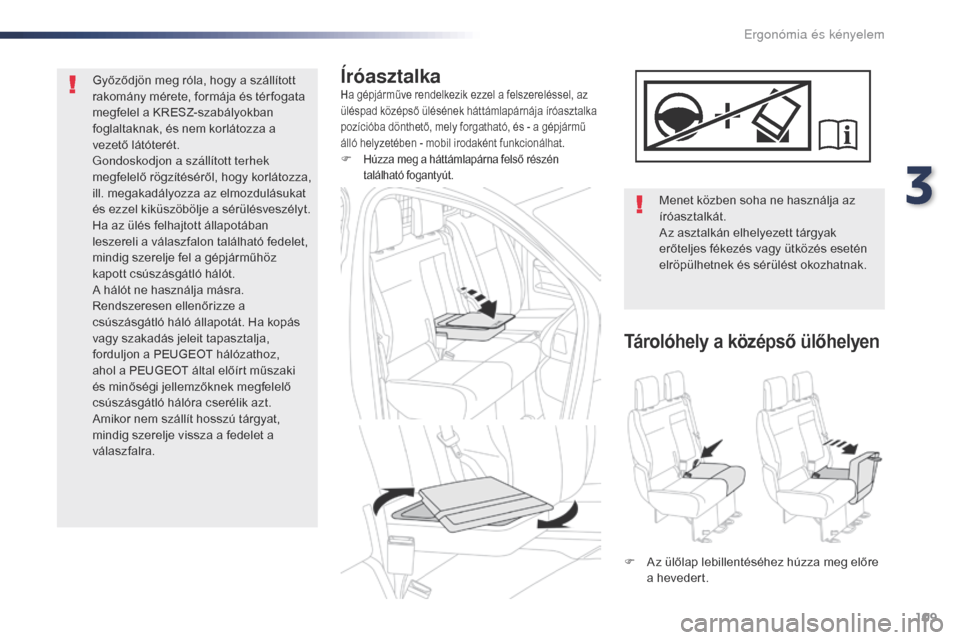

ÍróasztalkaHa gépjárműve rendelkezik ezzel a felszereléssel, az
üléspad középső ülésének háttámlapárnája íróasztalka
pozícióba dönthető, mely forgatható, és - a gépjármű
álló helyzetében - mobil irodaként funkcionálhat.
F Húzza meg a háttámlapárna felső részén található fogantyút.
Menet közben soha ne használja az
íróasztalkát.
Az asztalkán elhelyezett tárgyak
erőteljes fékezés vagy ütközés esetén
elröpülhetnek és sérülést okozhatnak.
Tárolóhely a középső ülőhelyen
F Az ülőlap lebillentéséhez húzza meg előre a hevedert.
Győződjön meg róla, hogy a szállított
rakomány mérete, formája és tér fogata
megfelel a KRESZ-szabályokban
foglaltaknak, és nem korlátozza a
vezető látóterét.
go

ndoskodjon a szállított terhek
megfelelő rögzítéséről, hogy korlátozza,
ill. megakadályozza az elmozdulásukat
és ezzel kiküszöbölje a sérülésveszélyt.
Ha az ülés felhajtott állapotában
leszereli a válaszfalon található fedelet,
mindig szerelje fel a gépjárműhöz
kapott csúszásgátló hálót.
A hálót ne használja másra.
Rendszeresen ellenőrizze a
csúszásgátló háló állapotát. Ha kopás
vagy szakadás jeleit tapasztalja,
forduljon a PEUGEOT hálózathoz,
ahol a PEUGEOT által előírt műszaki
és minőségi jellemzőknek megfelelő
csúszásgátló hálóra cserélik azt.
Amikor nem szállít hosszú tárgyat,
mindig szerelje vissza a fedelet a
válaszfalra.
3
Ergonómia és kényelem

110
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016
Rögzített osztatlan üléspad
F A fejtámla megemelése: reteszelődésig húzza a fejtámlát felfelé.
F

A f
ejtámla eltávolítása: nyomja meg az A
reteszt, és húzza a fejtámlát felfelé.
F

A f
ejtámla visszahelyezése: a háttámla
tengelyében tartva helyezze a fejtámla
rúdjait a nyílásokba.
F

A f
ejtámla leengedése: nyomja meg
egyszerre a fejtámlát és az A reteszt. F

E
ngedje le a fejtámlákat.
Az itt ismertetett felszerelések és beállítások a
gépjárműváltozattól és az adott konfigurációtól
függően eltérőek lehetnek.
Az üléspadhoz osztatlan - rögzített vagy
lehajtható (asztalka helyzet) - háttámla tartozik.
Speciális formájú fejtámlák A háttámla lehajtása asztalka helyzetbe
A biztonsági övekről bővebben lásd a
megfelelő részt. F

E
lölről: a háttámla kireteszeléséhez emelje
meg a kart.
F
H
átulról: a háttámla kireteszeléséhez
engedje le a kart.
F H ajtsa a háttámlát az ülőlapra.
F

A h
áttámla visszaállításához emelje meg a
kart és hajtsa fel a háttámlát.
Ergonómia és kényelem

111
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).
F

A k
arokkal reteszelje ki az első lábakat.
F

S
zabadítsa ki az üléspadot a rögzítésekből.
F

T
ávolítsa el az üléspadot.
F
H ajtsa le a háttámlát asztalka helyzetbe
(felszereltségtől függően).
F

B
illentse előre az üléspadot.

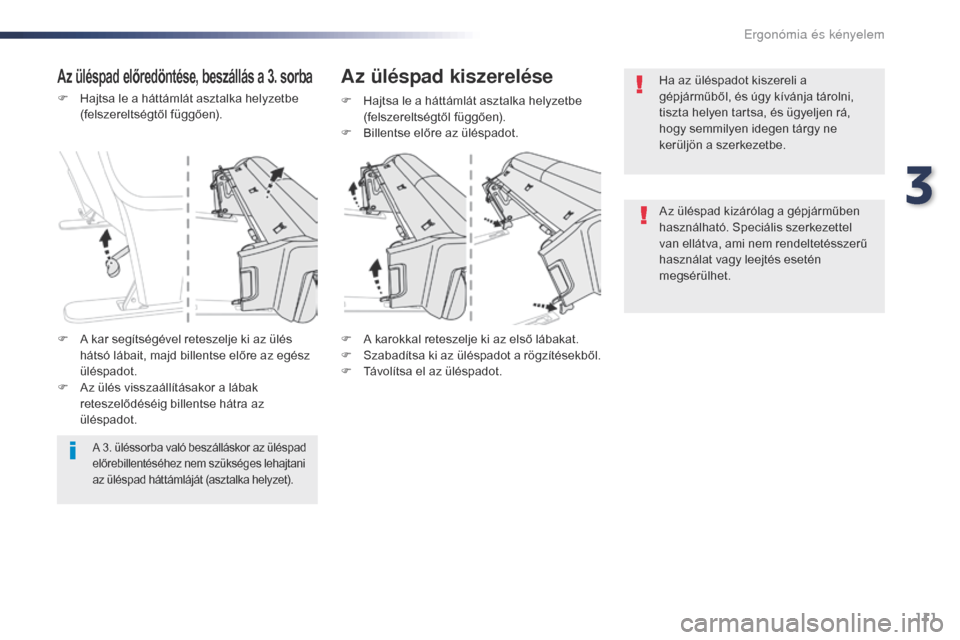

Az üléspad előredöntése, beszállás a 3. sorbaAz üléspad kiszerelése
A 3. üléssorba való beszálláskor az üléspad
előrebillentéséhez nem szükséges lehajtani
az üléspad háttámláját (asztalka helyzet).
F A kar segítségével reteszelje ki az ülés hátsó lábait, majd billentse előre az egész
üléspadot.
F

A
z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az
üléspadot. Ha az üléspadot kiszereli a
gépjárműből, és úgy kívánja tárolni,
tiszta helyen tartsa, és ügyeljen rá,
hogy semmilyen idegen tárgy ne
kerüljön a szerkezetbe.
Az üléspad kizárólag a gépjárműben
használható. Speciális szerkezettel
van ellátva, ami nem rendeltetésszerű
használat vagy leejtés esetén
megsérülhet.
3
Ergonómia és kényelem

112
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016
F Felszereltségtől függően húzza meg a kart (hátulról engedje le) és döntse hátra a
háttámlát.
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy a ülés megfelelően
rögzült-e a padlólemezhez. Ügyeljen rá, hogy a hátsó utasok lába
vagy valamilyen tárgy ne takarja el a
rögzítési pontokat, mert az akadályozza
az egység megfelelő reteszelődését.
F

G

yőződjön meg arról, hogy semmi nem
torlaszolja el a rögzítéseket, ill. akadályozza
a lábak megfelelő reteszelődését.
Az üléspad visszaszerelése
F A karokkal reteszelje az első lábakat.
F B illentse hátra az üléspadot, amíg a hátsó
lábak nem reteszelődnek.
A művelet közben vigyázzon az utasok
lábára.
F

H
elyezze az első lábakat a padlón található
rögzítésekbe (lásd a fenti ábrán).
Ergonómia és kényelem

113
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016

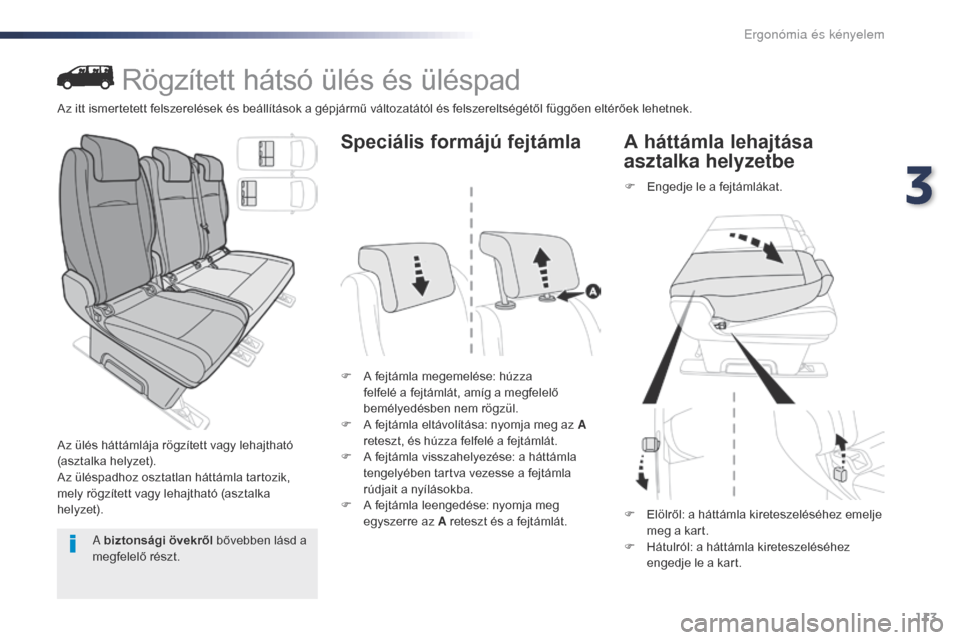

Rögzített hátsó ülés és üléspad
Az ülés háttámlája rögzített vagy lehajtható
(asztalka helyzet).
Az üléspadhoz osztatlan háttámla tartozik,
mely rögzített vagy lehajtható (asztalka
helyzet).F

A f
ejtámla megemelése: húzza
felfelé a fejtámlát, amíg a megfelelő
bemélyedésben nem rögzül.
F
A f
ejtámla eltávolítása: nyomja meg az A
reteszt, és húzza felfelé a fejtámlát.
F A f ejtámla visszahelyezése: a háttámla
tengelyében tartva vezesse a fejtámla
rúdjait a nyílásokba.
F

A f
ejtámla leengedése: nyomja meg
egyszerre az A reteszt és a fejtámlát.
Speciális formájú fejtámla
F Engedje le a fejtámlákat.
A háttámla lehajtása
asztalka helyzetbe
A biztonsági övekről bővebben lásd a
megfelelő részt. F

E
lölről: a háttámla kireteszeléséhez emelje
meg a kart.
F H átulról: a háttámla kireteszeléséhez
engedje le a kart.
Az itt ismertetett felszerelések és beállítások a gépjármű változatától és felszereltségétől függően eltérőek lehetnek.
3
Ergonómia és kényelem

114
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).
F

B
illentse előre az ülést.
F

A k

ar segítségével reteszelje ki a hátsó
lábakat, majd billentse előre az ülést.
F

A

z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az ülést.
F
H
ajtsa le a háttámlát asztalka helyzetbe
(felszereltségtől függően).
Az ülés előredöntése, beszállás a 3. sorba
(példa: egyszemélyes ülés)
Az ülés kiszerelése
(példa: egyszemélyes ülés)
A 3. üléssorba való beszálláskor az
ülés előrebillentéséhez nem szükséges
lehajtani a háttámlát (asztalka helyzet).
F

H

ajtsa a háttámlát az ülőlapra.
F

A h

áttámla visszaállításához emelje meg
a kart (hátulról engedje le) és hajtsa fel a
háttámlát. F

A k
arok segítségével reteszelje ki az első
lábakat.
F

S
zabadítsa ki az ülést a rögzítésekből.
F

A 2
. üléssorból az oldalsó ajtón át,
a 3. üléssorból hátulról emelje ki az ülést a
gépjárműből.
Ergonómia és kényelem

115
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016
F A karok segítségével reteszelje az első lábakat.
F

B
illentse hátra az ülést a hátsó lábak
reteszelődéséig.
A művelet során vigyázzon az utasok lábára. Ügyeljen rá, hogy a hátsó utasok lába
vagy valamilyen tárgy ne takarja el a
rögzítési pontokat, mert az akadályozza
az egység megfelelő reteszelődését. F
F
elszereltségtől függően húzza
meg a kart (hátulról engedje le) és
hajtsa fel a háttámlát.
Az ülés (ill. az üléspad) kizárólag a
gépjárműben használható. Speciális
szerkezettel van ellátva, ami nem
rendeltetésszerű használat vagy leejtés
esetén megsérülhet. Ha az ülést (vagy az üléspadot)
kiszereli a gépjárműből, és úgy kívánja
tárolni, tiszta helyen tartsa, és ügyeljen
rá, hogy semmilyen idegen tárgy ne
kerüljön a szerkezetbe.

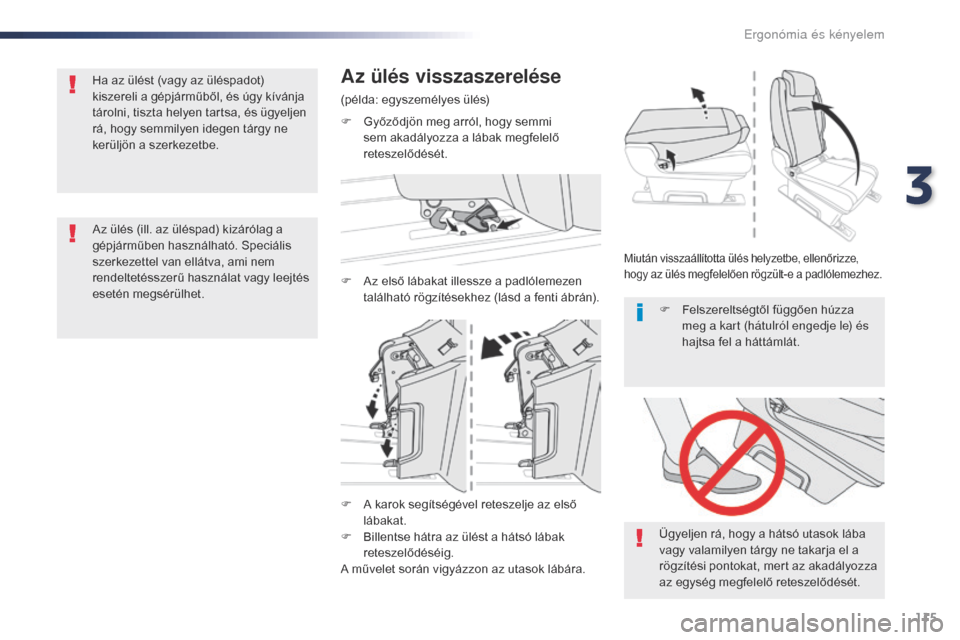

Az ülés visszaszerelése
(példa: egyszemélyes ülés)
F

G
yőződjön meg arról, hogy semmi
sem akadályozza a lábak megfelelő
reteszelődését.
F

A
z első lábakat illessze a padlólemezen
található rögzítésekhez (lásd a fenti ábrán).
Miután visszaállította ülés helyzetbe, ellenőrizze,
hogy az ülés megfelelően rögzült-e a padlólemezhez.
3
Ergonómia és kényelem

116
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016
Az ülésekre, ill.
üléspadokra vonatkozó
óvintézkedések
A különböző műveletek végzése közben:
- a k iemelt fejtámlát mindig gondosan
helyezze el és rögzítse valamihez,
-

ü
gyeljen arra, hogy az utasok mindig
elérjék és könnyen becsatolhassák a
biztonsági öveket,
-

a f
ejtámla megfelelő beállítása és a
biztonsági öv becsatolása nélkül egyetlen
utas se tartózkodjon a gépjárműben.
Csomagok vagy tárgyak
elhelyezése a harmadik
üléssor mögött
Ha csomagokat szeretne elhelyezni a harmadik
üléssor asztalka helyzetbe állított ülésein,
a
második üléssor háttámláit is le kell hajtani
asztalka helyzetbe.
Matricák
Tilos utast szállítani:
- a 3 . üléssorban, ha az előtte lévő
(2.
üléssor) háttámla asztalka helyzetben
van,
-

a 3
. üléssorban, ha az előtte lévő
(2.
üléssor) ülés/üléspad előredöntött
helyzetben van,
-

a 2
. és 3. üléssor jobb szélső ülésén, ha az
üléspad előredöntött helyzetben van,
-

a k
özépső ülőhelyen, ha a jobb szélső ülés
előredöntött helyzetben van.
Ergonómia és kényelem

117
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016

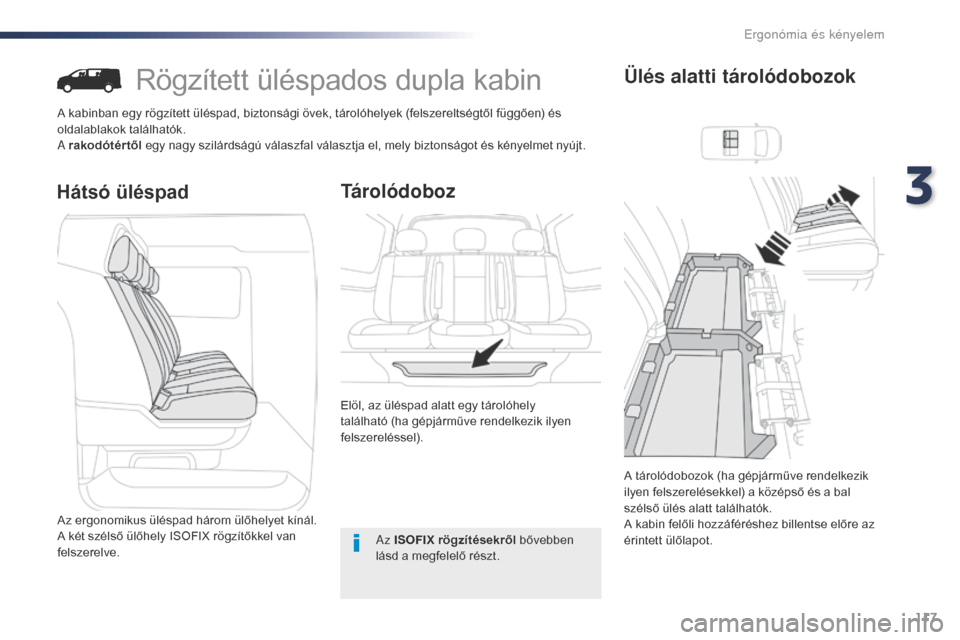

Rögzített üléspados dupla kabin
A kabinban egy rögzített üléspad, biztonsági övek, tárolóhelyek (felszereltségtől függően) és
oldalablakok találhatók.
A rakodótértől egy nagy szilárdságú válaszfal választja el, mely biztonságot és kényelmet nyújt.
Hátsó üléspad Tárolódoboz
Elöl, az üléspad alatt egy tárolóhely
található (ha gépjárműve rendelkezik ilyen
felszereléssel).
Az ergonomikus üléspad három ülőhelyet kínál.
A két szélső ülőhely ISOFIX rögzítőkkel van
felszerelve.
Ülés alatti tárolódobozok
Az ISOFIX rögzítésekről bővebben
lásd a megfelelő részt. A tárolódobozok (ha gépjárműve rendelkezik
ilyen felszerelésekkel) a középső és a bal
szélső ülés alatt találhatók.
A kabin felőli hozzáféréshez billentse előre az
érintett ülőlapot.
3
Ergonómia és kényelem

118
Expert_hu_Chap03_ergonomie-et-confort_ed01-2016
Ne akasszon semmit a kabin
rögzítőszerkezetére.
Ne lépje túl a forgalmi engedélyben
jelzett utasszámot.
A rakodóteret kizárólag áruszállítás
céljára használja.
Javasoljuk, hogy a rakományt vagy a
nehéz tárgyakat mindig a rakodótér
első részében (a kabinhoz a lehető
legközelebb) helyezze el, majd a
hevederek és a padlólemezen található
rögzítőgyűrűk segítségével rögzítse
szilárdan.
A hátsó biztonsági övek tartószerkezete
nem alkalmas rakomány rögzítésére.
A tárolódobozokat ki lehet szerelni*: ha az
üléspad alatt terjedelmes tárgyat szeretne
elhelyezni, hátulról vegye ki* őket.
* Forgalmazó országtól függően.
Ergonómia és kényelem
