Peugeot Expert VU 2016 Manual del propietario (in Spanish)

109
Expert_es_Chap03_ergonomie-et-confort_ed01-2016

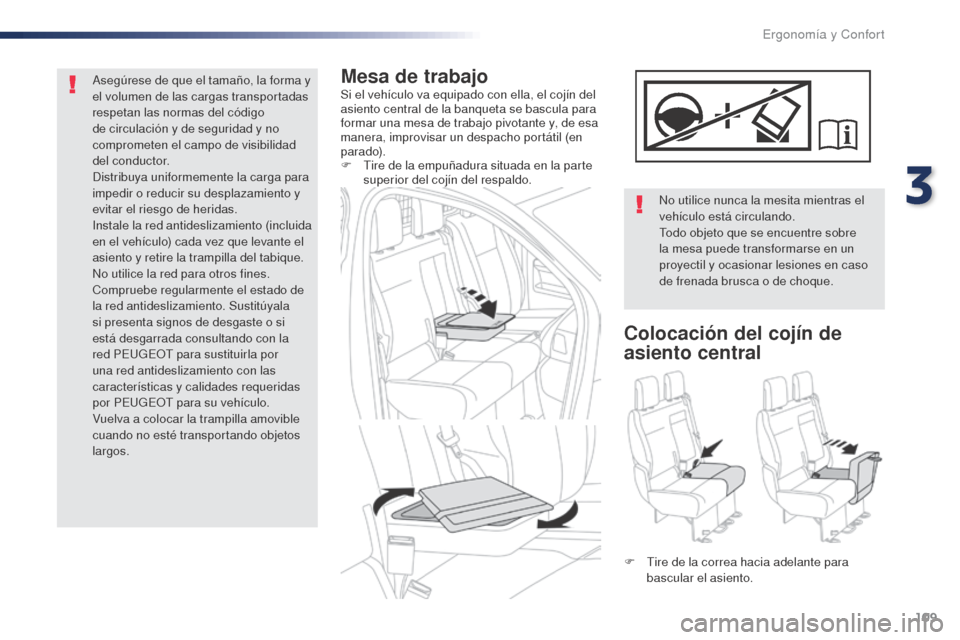

Mesa de trabajoSi el vehículo va equipado con ella, el cojín del
asiento central de la banqueta se bascula para
formar una mesa de trabajo pivotante y, de esa
manera, improvisar un despacho portátil (en
parado).
F
T
ire de la empuñadura situada en la parte
superior del cojín del respaldo.
No utilice nunca la mesita mientras el
vehículo está circulando.
Todo objeto que se encuentre sobre
la mesa puede transformarse en un
proyectil y ocasionar lesiones en caso
de frenada brusca o de choque.
Colocación del cojín de
asiento central
F Tire de la correa hacia adelante para bascular el asiento.
Asegúrese de que el tamaño, la forma y
el volumen de las cargas transportadas
respetan las normas del código
de circulación y de seguridad y no
comprometen el campo de visibilidad
del conductor.
Distribuya uniformemente la carga para
impedir o reducir su desplazamiento y
evitar el riesgo de heridas.
Instale la red antideslizamiento (incluida
en el vehículo) cada vez que levante el
asiento y retire la trampilla del tabique.
No utilice la red para otros fines.
Compruebe regularmente el estado de
la red antideslizamiento. Sustitúyala
si presenta signos de desgaste o si
está desgarrada consultando con la
red PEUGEOT para sustituirla por
una red antideslizamiento con las
características y calidades requeridas
por PEUGEOT para su vehículo.
Vuelva a colocar la trampilla amovible
cuando no esté transportando objetos
largos.
3
Ergonomía y Confort

110
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
Banqueta monobloque fija
F Para montarlo, tire de él hacia arriba hasta su posición de bloqueo en la muesca.
F

P
ara retirarlo, pulse el mando A y tire de él
hacia arriba.
F

P
ara colocarlo, introduzca las varillas
en los orificios manteniendo el eje del
respaldo.
F

P
ara bajarlo, presione a la vez el mando A
y el reposacabezas. F

P
onga los reposacabezas en posición baja.
Los distintos equipamientos y reglajes
descritos a continuación varían según la
versión y la configuración del vehículo.
La banqueta incluye un respaldo monobloque
que puede ser fijo o plegable (posición
bandeja).
Reposacabezas de tipo
coma Plegado del respaldo en
posición bandeja
Para más información relativa a los
Cinturones de seguridad
, consulte el
apartado correspondiente. F

D
esde la parte delantera, levante el mando
para desbloquear el respaldo.
F
D
esde la parte trasera, baje el mando para
desbloquear el respaldo.
F B ascule el respaldo sobre el asiento.
F

P
ara enderezar el respaldo, levante el
mando y suba el respaldo.
Ergonomía y Confort

111
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
F Si el vehículo va equipado con ello, coloque el respaldo en posición bandeja.
F

D
esbloquee los soportes delanteros
utilizando los mandos.
F

Sue
lte la banqueta de sus fijaciones.
F

E
xtraiga la banqueta.
F

S
i el vehículo va equipado con ello,
coloque el respaldo en posición bandeja.
F B ascule la banqueta.
Abatimiento, acceso
a la 3ª filaDesmontaje
No es necesario plegar el respaldo
(posición bandeja) para bascular la
banqueta y acceder a la 3ª fila.
F

M

ediante el mando, desbloquee los
soportes traseros y bascule la banqueta.
F

P

ara volver a colocarlo, bascule la
banqueta hacia atrás hasta bloquear los
soportes. En caso de desmontaje y de
almacenamiento de la banqueta fuera
del vehículo, consérvela en un lugar
limpio de manera que no se introduzcan
cuerpos extraños en los mecanismos.
La banqueta está diseñada para su uso
exclusivo en el vehículo. Va equipada
con mecanismos y sus prestaciones se
pueden deteriorar en caso de que se
utilice de manera incorrecta o de que
se caiga.
3
Ergonomía y Confort

112
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
F Si el vehículo va equipado con ello, tire del mando y levante el respaldo (por la parte
trasera, baje el mando).
Compruebe que el asiento ha quedado
correctamente bloqueado en el suelo al
recuperar su posición. Compruebe que ningún objeto, ni los
pies de un pasajero sentado en la fila
trasera, obstruyan los puntos de fijación
e impidan el bloqueo del conjunto.
F

C

ompruebe que no haya ningún objeto
obstruyendo las fijaciones ni impidiendo el
correcto bloqueo de los soportes.
Instalación
F Bloquee los soportes delanteros utilizando estos mandos.
F

B
ascule la banqueta hacia atrás hasta que
se bloquee en los soportes traseros.
Tenga cuidado con los pies de los
pasajeros durante la operación.
F

I
ntroduzca los soportes delanteros en
las fijaciones del suelo (como se indica a
continuación).
Ergonomía y Confort

113
Expert_es_Chap03_ergonomie-et-confort_ed01-2016

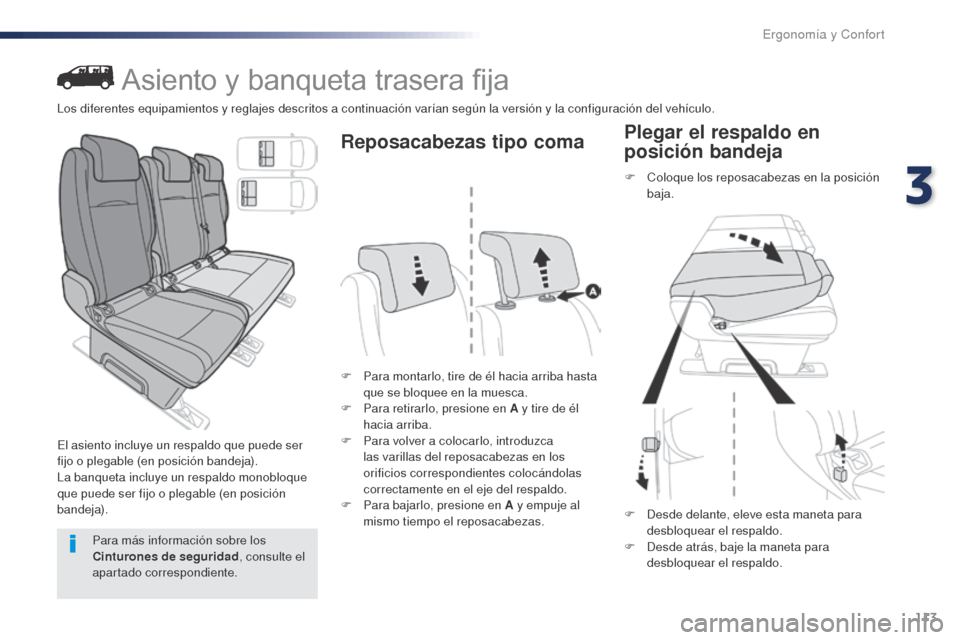

Asiento y banqueta trasera fija
El asiento incluye un respaldo que puede ser
fijo o plegable (en posición bandeja).
La banqueta incluye un respaldo monobloque
que puede ser fijo o plegable (en posición
bandeja).F

P
ara montarlo, tire de él hacia arriba hasta
que se bloquee en la muesca.
F
P
ara retirarlo, presione en A y tire de él
hacia arriba.
F P ara volver a colocarlo, introduzca
las varillas del reposacabezas en los
orificios correspondientes colocándolas
correctamente en el eje del respaldo.
F

P
ara bajarlo, presione en A y empuje al
mismo tiempo el reposacabezas.
Reposacabezas tipo coma
F Coloque los reposacabezas en la posición baja.
Plegar el respaldo en
posición bandeja
Para más información sobre los
Cinturones de seguridad , consulte el
apartado correspondiente. F

D
esde delante, eleve esta maneta para
desbloquear el respaldo.
F D esde atrás, baje la maneta para
desbloquear el respaldo.
Los diferentes equipamientos y reglajes descritos a continuación varían según la versión y la configuración del vehículo.
3
Ergonomía y Confort

114
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
F Si el vehículo está equipado con ello, coloque el respaldo en posición bandeja.
F

B
ascule el asiento.
F

C

on la maneta, desbloquee las patas
traseras y bascule el asiento.
F

P

ara volver a colocarlo, bascule el asiento
hacia atrás hasta bloquear las patas.
F

S

i el vehículo está equipado con ello,
coloque el respaldo en posición bandeja.
Basculamiento, acceso a la
tercera fila
(ejemplo asiento individual)
Desmontaje
(ejemplo asiento individual)
No es necesario plegar el respaldo
(posición bandeja) para bascular la
banqueta y acceder a la tercera fila.
F

B

ascule el respaldo hacia el cojín de
asiento.
F

P

ara volver a colocar el respaldo, levante
la maneta y levante el respaldo (desde
atrás, baje la maneta). F

D
esbloquee las patas delanteras con
ayuda de estas manetas.
F

S
aque el asiento de los anclajes.
F

S
aque el asiento por la puerta lateral de la
segunda fila o por la parte trasera en
la 3ª fila.
Ergonomía y Confort

115
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
F Bloquee las patas delanteras utilizando las manetas.
F

B
ascule el asiento hacia atrás hasta
bloquear las patas traseras.
Preste atención a los pies de los
acompañantes durante el basculamiento. Compruebe que ningún objeto, ni los
pies de un pasajero sentado en la fila
trasera, obstruyan los puntos de fijación
e impidan el bloqueo del conjunto. F
S
i su vehículo está equipado con
ello, tire del mando y levante el
respaldo (desde la parte trasera,
baje la maneta).
El asiento (o la banqueta) han sido
diseñados solo para utilizar en el
vehículo. Disponen de mecanismos y
las prestaciones pueden deteriorarse si
se usan incorrectamente o se caen. Si demsonta y guarda el asiento
(o la banqueta) fuera del vehículo,
guárdelo en un lugar limpio, para evitar
que entren cuerpos extraños en los
mecanismos.

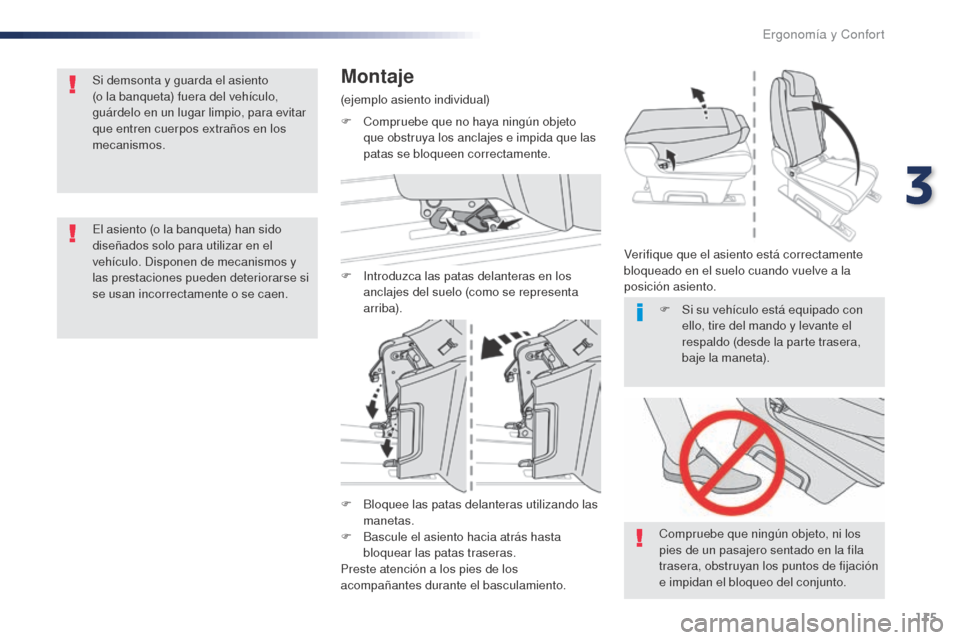

Montaje
(ejemplo asiento individual)
F

C
ompruebe que no haya ningún objeto
que obstruya los anclajes e impida que las
patas se bloqueen correctamente.
F

I
ntroduzca las patas delanteras en los
anclajes del suelo (como se representa
arriba). Verifique que el asiento está correctamente
bloqueado en el suelo cuando vuelve a la
posición asiento.
3
Ergonomía y Confort

116
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
Precauciones para
los asientos y las
banquetas
Para las diversas manipulaciones:
- n o desmonte un reposacabezas sin
guardarlo y fijarlo a un soporte;
-

c
ompruebe que los cinturones de
seguridad sigan estando accesibles y el
pasajero pueda abrocharlos con facilidad;
-

n
o debe viajar ningún pasajero sin haber
regulado correctamente el reposacabezas
de su asiento y haberse ajustado y
abrochado el cinturón de seguridad.
Carga de equipaje u objetos
detrás de los asientos y la
banqueta de la 3ª fila
Si desea cargar equipaje en los respaldos en
posición bandeja de la 3ª fila, los respaldos
de la 2ª fila también deben estar colocados en
posición bandeja.
Etiquetas
Ningún pasajero deberá viajar:
- E n la 3ª fila, si el respaldo del asiento
situado delante de él (2ª fila) está en
posición bandeja.
-

E
n la 3ª fila, si el asiento/banqueta situado
delante de él (2ª fila) está basculado.
-

E
n la 2ª y en la 3ª fila, en la plaza lateral
derecha, si la banqueta está basculada.
-

E
n la plaza central si el asiento lateral
derecho está basculado.
Ergonomía y Confort

117
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
Cabina alargada fija
Incluye una banqueta fija, cinturones de seguridad, espacios de almacenamiento (según
equipamiento) y lunas laterales.
Está separada de la zona de carga por un tabique de alta resistencia que ofrece confort y
seguridad.
Banqueta traseraCajón de almacenamiento
Si el vehículo va equipado con ello, hay
disponible un cajón de almacenamiento en la
parte delantera debajo de la banqueta.
Esta banqueta ergonómica dispone de tres
plazas.
Las dos plazas laterales van equipadas con
fijaciones ISOFIX.
Cajones de almacenamiento
bajo los asientos
Para más información relativa a
las Fijaciones ISOFIX, consulte el
apartado correspondiente. Si el vehículo va equipado con ellos, están
situados bajo las plazas central y lateral
izquierda.
Para acceder a ellos desde la cabina, bascule
el cojín del asiento deseado hacia adelante.
3
Ergonomía y Confort

118
Expert_es_Chap03_ergonomie-et-confort_ed01-2016
No enganche nada a la estructura de
fijación de la cabina.
No sobrepase el número de pasajeros
indicados en el certificado de
matriculación.
En la parte trasera, la zona de carga
está únicamente destinada para
transportar mercancías.
Le recomendamos que ponga la
mercancía o los objetos más pesados
lo más adelante posible en la zona
de carga (hacia la cabina) y que los
mantenga sujetos con unas correas
utilizando las anillas de amarre del
suelo.
Los armazones de cinturones de
seguridad traseros no están diseñados
para fijar la carga transportada.
Los cajones de almacenamiento se pueden
desmontar* y retirar* por la parte trasera para
guardar objetos voluminosos bajo la banqueta.
* Según el país de comercialización.
Ergonomía y Confort
