299
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
F Pokud je Vaše vozidlo vybaveno koly s ocelovými ráfky, sejměte ozdobný kryt
pomocí nástroje 3 .
F
P
okud je Vaše vozidlo vybaveno koly
s
hliníkovými ráfky, sejměte krytky ze
všech šroubů pomocí nástroje 3.
F
P
okud je jím Vaše vozidlo vybaveno,
nasaďte nástrčkový klíč bezpečnostního
šroubu 4 na klíč na demontáž šroubů kola
1
pro povolení bezpečnostního šroubu.
F
P
ovolte (nevyšroubovávejte) ostatní
šrouby samotným klíčem na demontáž
šroubů kola 1 . F
U místěte patku zvedáku na zem a ujistěte
se, že se nachází přímo pod zvoleným
místem A nebo B na spodku karosérie, co
nejblíže vyměňovanému kolu.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
Nepoužívejte:
- z vedák k jiným účelům než ke
zdvihání vozilda,
-
j
iný zvedák než ten dodaný
výrobcem vozidla.
Pokud je Vaše vozidlo vybaveno
mechanickou převodovkou, zařaďte
první rychlostní stupeň, poté vypněte
zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno
automatickou převodovkou, dejte
předvolič do polohy P
, poté vypněte
zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno
pilotovanou převodovkou, dejte
předvolič do polohy A , poté vypněte
zapalování, aby došlo k zablokování kol.
Zatáhněte parkovací brzdu
a
zkontrolujte rozsvícení kontrolky na
přístrojové desce.
Vždy se ujistěte, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek.
8
Porucha na cestě
Page 302 of 520

300
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

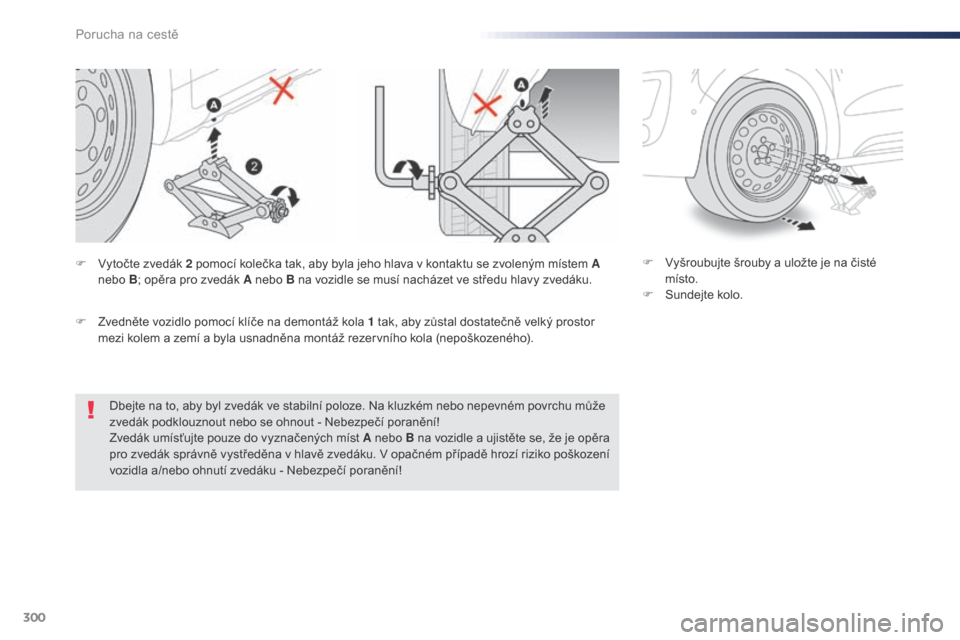

Dbejte na to, aby byl zvedák ve stabilní poloze. Na kluzkém nebo nepevném povrchu může
zvedák podklouznout nebo se ohnout - Nebezpečí poranění!
Zvedák umísťujte pouze do vyznačených míst A nebo B na vozidle a ujistěte se, že je opěra
pro zvedák správně vystředěna v hlavě zvedáku. V opačném případě hrozí riziko poškození
vozidla a/nebo ohnutí zvedáku - Nebezpečí poranění!F
V
yšroubujte šrouby a uložte je na čisté
místo.
F
S
undejte kolo.
F
V
ytočte zvedák 2 pomocí kolečka tak, aby byla jeho hlava v kontaktu se zvoleným místem A
nebo B ; opěra pro zvedák A nebo B na vozidle se musí nacházet ve středu hlavy zvedáku.
F
Z
vedněte vozidlo pomocí klíče na demontáž kola 1 tak, aby zůstal dostatečně velký prostor
mezi kolem a zemí a byla usnadněna montáž rezervního kola (nepoškozeného).
Porucha na cestě
Page 303 of 520

301
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

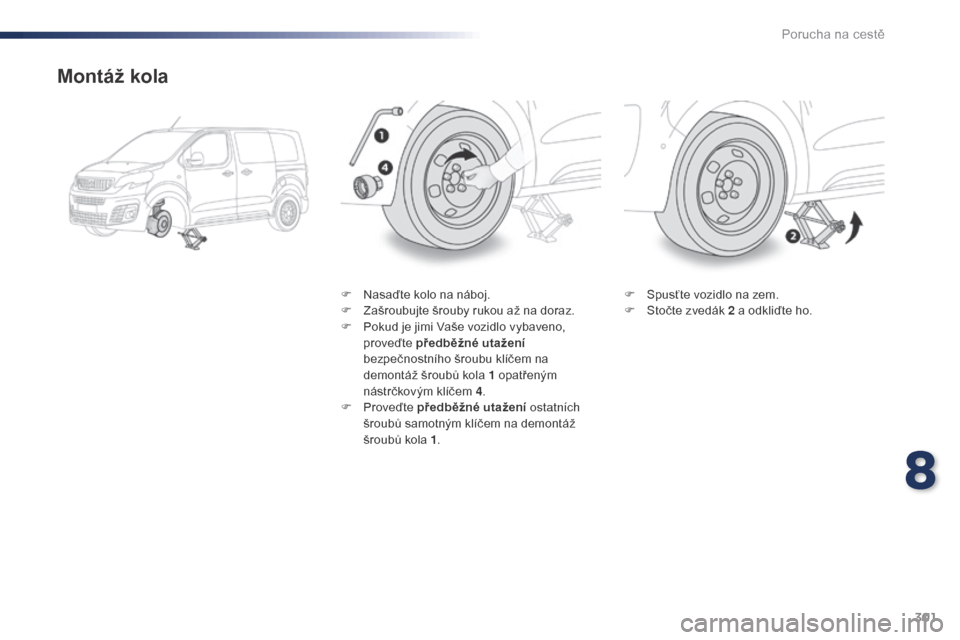

Montáž kola
F Nasaďte kolo na náboj.
F Z ašroubujte šrouby rukou až na doraz.
F
P
okud je jimi Vaše vozidlo vybaveno,
proveďte předběžné utažení
bezpečnostního šroubu klíčem na
demontáž šroubů kola 1 opatřeným
nástrčkovým klíčem 4 .
F
P
roveďte předběžné utažení ostatních
šroubů samotným klíčem na demontáž
šroubů kola 1 . F
S pusťte vozidlo na zem.
F S točte zvedák 2 a odkliďte ho.
8
Porucha na cestě
Page 304 of 520

302
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

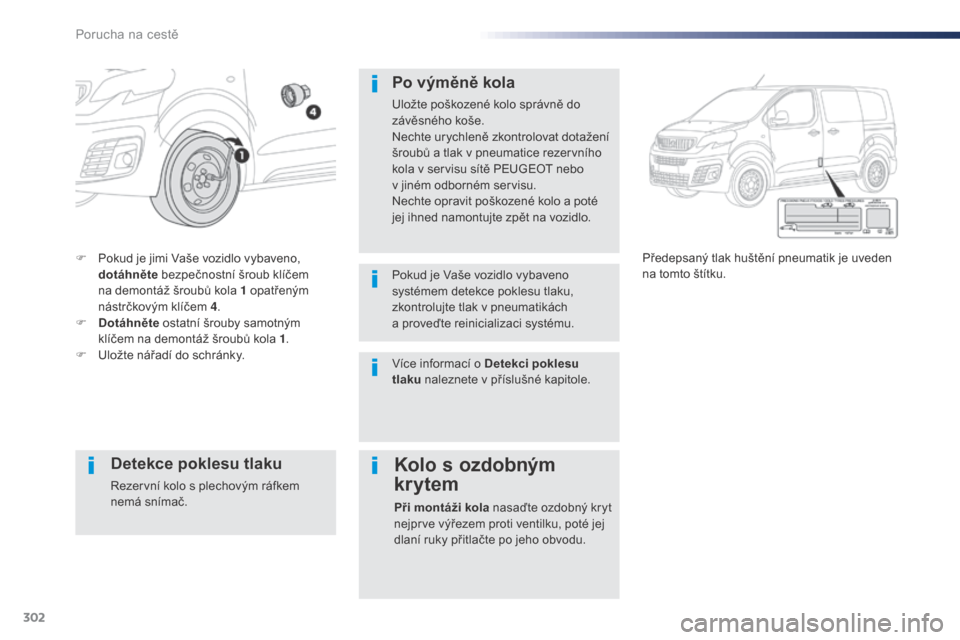

F Pokud je jimi Vaše vozidlo vybaveno, dotáhněte bezpečnostní šroub klíčem
na demontáž šroubů kola 1 opatřeným
nástrčkovým klíčem 4 .
F
D
otáhněte ostatní šrouby samotným
klíčem na demontáž šroubů kola 1 .
F
U
ložte nářadí do schránky. Předepsaný tlak huštění pneumatik je uveden
na tomto štítku.
Po výměně kola
Uložte poškozené kolo správně do
závěsného koše.
Nechte urychleně zkontrolovat dotažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě PEUGEOT nebo
v
jiném odborném servisu.
Nechte opravit poškozené kolo a poté
jej ihned namontujte zpět na vozidlo.
Pokud je Vaše vozidlo vybaveno
systémem detekce poklesu tlaku,
zkontrolujte tlak v pneumatikách
a
proveďte reinicializaci systému.
Detekce poklesu tlaku
Rezervní kolo s plechovým ráfkem
nemá snímač.
Kolo s ozdobným
krytem
Při montáži kola nasaďte ozdobný kryt
nejprve výřezem proti ventilku, poté jej
dlaní ruky přitlačte po jeho obvodu.
Více informací o Detekci poklesu
tlaku
naleznete v příslušné kapitole.
Porucha na cestě
Page 305 of 520

303
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

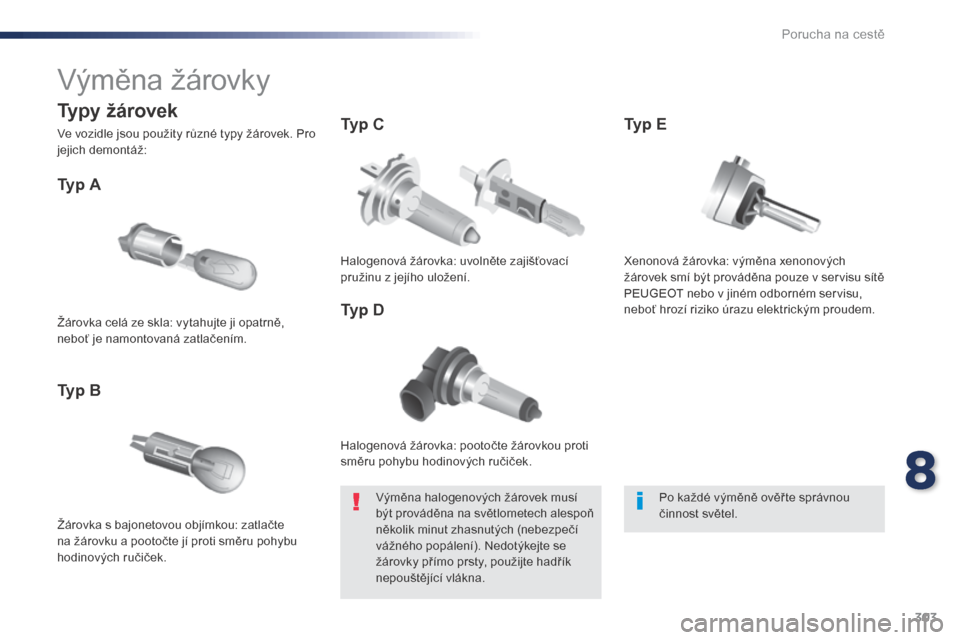

Výměna žárovky
Halogenová žárovka: pootočte žárovkou proti
směru pohybu hodinových ručiček.
Typ A
Žárovka s bajonetovou objímkou: zatlačte
na žárovku a pootočte jí proti směru pohybu
hodinových ručiček.
Typ BTyp C
Typ D
Žárovka celá ze skla: vytahujte ji opatrně,
neboť je namontovaná zatlačením.
Halogenová žárovka: uvolněte zajišťovací
pružinu z jejího uložení.
Výměna halogenových žárovek musí
být prováděna na světlometech alespoň
několik minut zhasnutých (nebezpečí
vážného popálení). Nedotýkejte se
žárovky přímo prsty, použijte hadřík
nepouštějící vlákna. Po každé výměně ověř te správnou
činnost světel.
Typy žárovek
Ve vozidle jsou použity různé typy žárovek. Pro
jejich demontáž:
Xenonová žárovka: výměna xenonových
žárovek smí být prováděna pouze v servisu sítě
PEUGEOT nebo v jiném odborném servisu,
neboť hrozí riziko úrazu elektrickým proudem.Typ E
8
Porucha na cestě
Page 306 of 520

304
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

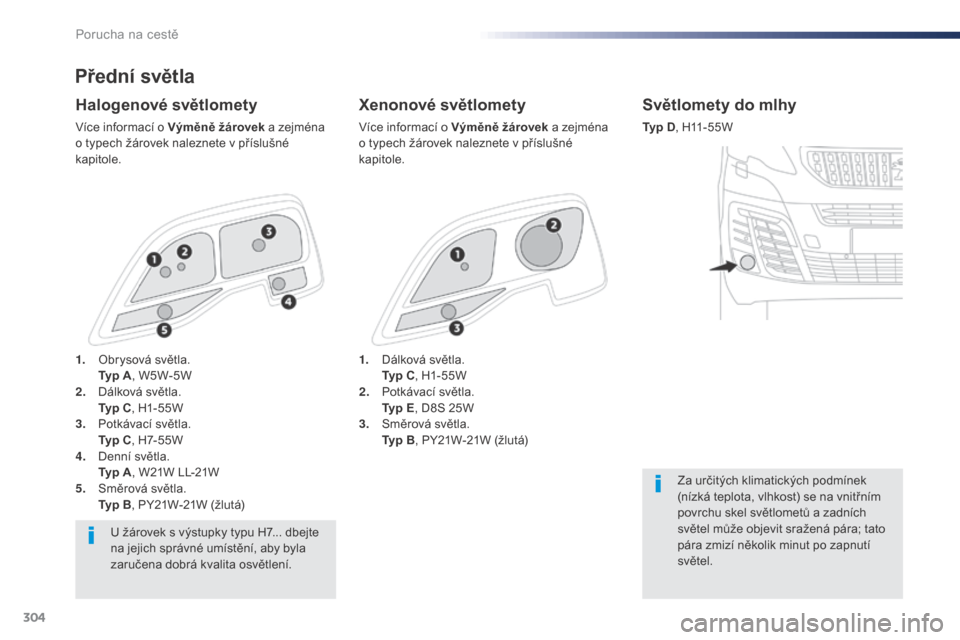

Přední světla
Xenonové světlomety
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
Halogenové světlomety
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
U žárovek s výstupky typu H7... dbejte
na jejich správné umístění, aby byla
zaručena dobrá kvalita osvětlení.
Světlomety do mlhy
Typ D, H11-55W
Za určitých klimatických podmínek
(nízká teplota, vlhkost) se na vnitřním
povrchu skel světlometů a zadních
světel může objevit sražená pára; tato
pára zmizí několik minut po zapnutí
světel.
1.
D
álková světla.
T
yp C , H1-55W
2.
P
otkávací světla.
T
yp E , D8S 25W
3.
S
měrová světla.
T
yp B , PY21W-21W (žlutá)
1.
O
brysová světla.
T
yp A , W5W-5W
2.
D
álková světla.
T
yp C , H1-55W
3.
P
otkávací světla.
T
yp C , H7-55W
4.
D
enní světla.
T
yp A , W21W LL-21W
5.
S
měrová světla.
T
yp B , PY21W-21W (žlutá)
Porucha na cestě
Page 307 of 520

305
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

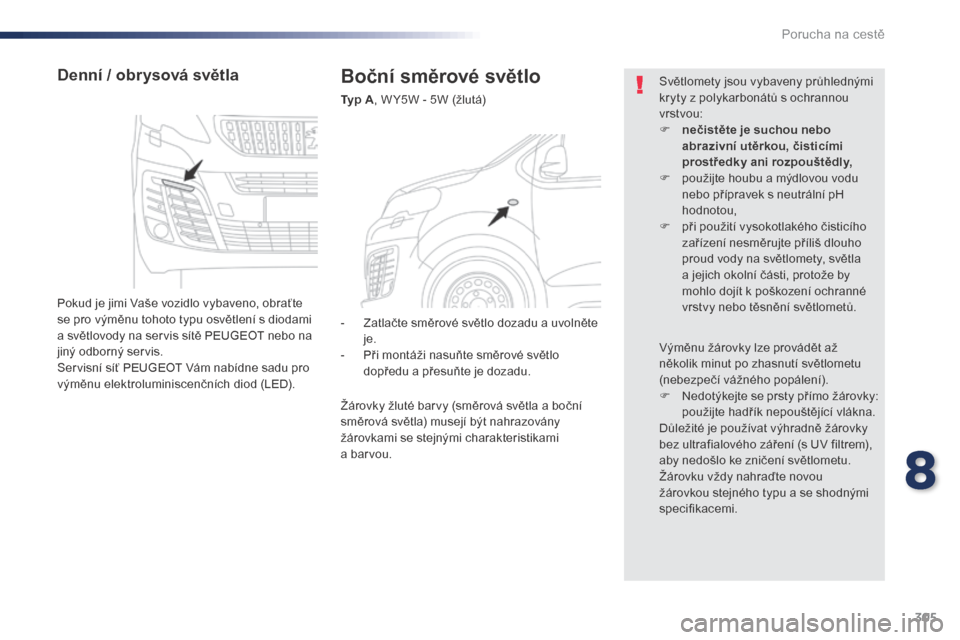

Boční směrové světlo
Typ A, W Y5W - 5W (žlutá)
Denní / obrysová světla
Pokud je jimi Vaše vozidlo vybaveno, obraťte
se pro výměnu tohoto typu osvětlení s diodami
a světlovody na servis sítě PEUGEOT nebo na
jiný odborný servis.
Servisní síť PEUGEOT Vám nabídne sadu pro
výměnu elektroluminiscenčních diod (LED). Světlomety jsou vybaveny průhlednými
kryty z polykarbonátů s ochrannou
vrstvou:
F
n
ečistěte je suchou nebo
abrazivní utěrkou, čisticími
prostředky ani rozpouštědly,
F
p
oužijte houbu a mýdlovou vodu
nebo přípravek s neutrální pH
hodnotou,
F
p
ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, protože by
mohlo dojít k poškození ochranné
vrstvy nebo těsnění světlometů.
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlometu
(nebezpečí vážného popálení).
F
N
edotýkejte se prsty přímo žárovky:
použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
bez ultrafialového záření (s UV filtrem),
aby nedošlo ke zničení světlometu.
Žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi.
-
Z
atlačte směrové světlo dozadu a uvolněte
je.
-
P
ři montáži nasuňte směrové světlo
dopředu a přesuňte je dozadu.
Žárovky žluté barvy (směrová světla a boční
směrová světla) musejí být nahrazovány
žárovkami se stejnými charakteristikami
a
barvou.
8
Porucha na cestě
Page 308 of 520

306
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

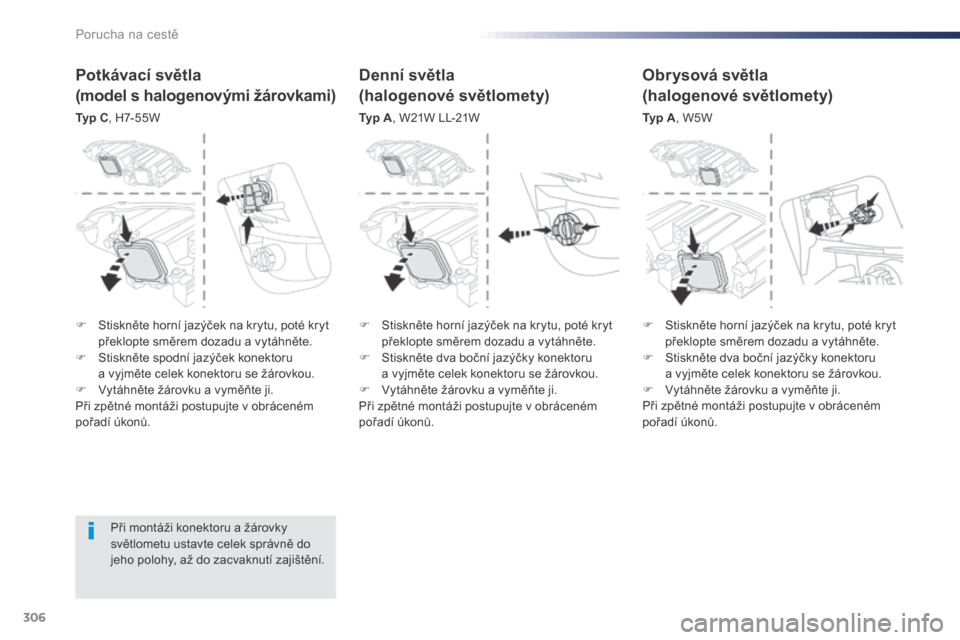

Při montáži konektoru a žárovky
světlometu ustavte celek správně do
jeho polohy, až do zacvaknutí zajištění.
Potkávací světla
(model s halogenovými žárovkami)
Typ C, H7-55W
Denní světla
(halogenové světlomety)
Typ A , W21W LL-21W
Obrysová světla
(halogenové světlomety)
Typ A, W5W
F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F
S
tiskněte spodní jazýček konektoru
a
vyjměte celek konektoru se žárovkou.
F
V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů. F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F
S
tiskněte dva boční jazýčky konektoru
a
vyjměte celek konektoru se žárovkou.
F
V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů. F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F
S
tiskněte dva boční jazýčky konektoru
a
vyjměte celek konektoru se žárovkou.
F
V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Porucha na cestě
Page 309 of 520

307
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

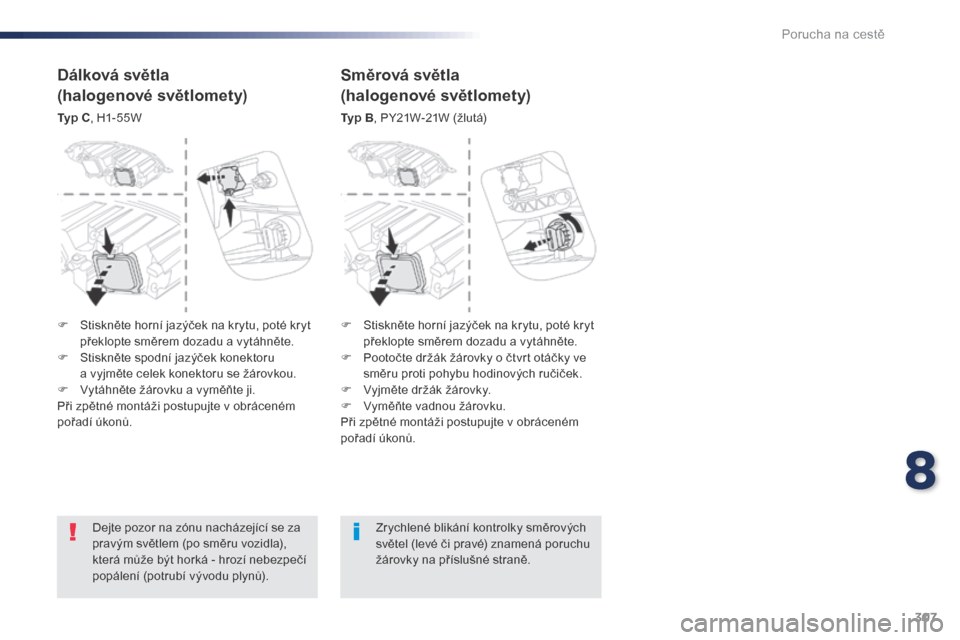

Dejte pozor na zónu nacházející se za
pravým světlem (po směru vozidla),
která může být horká - hrozí nebezpečí
popálení (potrubí vývodu plynů).Zrychlené blikání kontrolky směrových
světel (levé či pravé) znamená poruchu
žárovky na příslušné straně.
Směrová světla
(halogenové světlomety)
Typ B
, PY21W-21W (žlutá)
Dálková světla
(halogenové světlomety)
Typ C, H1-55W
F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F
S
tiskněte spodní jazýček konektoru
a
vyjměte celek konektoru se žárovkou.
F
V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů. F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F
P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ručiček.
F
V
yjměte držák žárovky.
F
V
yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
8
Porucha na cestě
Page 310 of 520

308
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

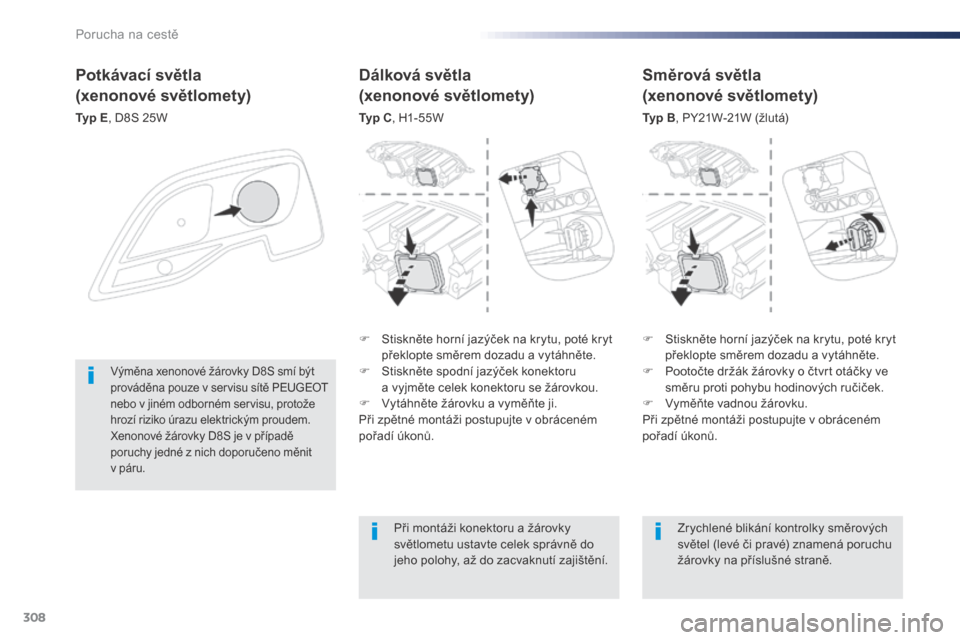

Potkávací světla
(xenonové světlomety)
Typ E, D8S 25W
F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F
P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ručiček.
F
V
yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna xenonové žárovky D8S smí být
prováděna pouze v servisu sítě PEUGEOT
nebo v jiném odborném servisu, protože
hrozí riziko úrazu elektrickým proudem.
Xenonové žárovky D8S je v případě
poruchy jedné z nich doporučeno měnit
v páru.
Dálková světla
(xenonové světlomety)
Typ C , H1-55W
Při montáži konektoru a žárovky
světlometu ustavte celek správně do
jeho polohy, až do zacvaknutí zajištění. Zrychlené blikání kontrolky směrových
světel (levé či pravé) znamená poruchu
žárovky na příslušné straně.
Směrová světla
(xenonové světlomety)
Typ B
, PY21W-21W (žlutá)
F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F
S
tiskněte spodní jazýček konektoru
a
vyjměte celek konektoru se žárovkou.
F
V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Porucha na cestě
