Peugeot Expert VU 2016 Návod k obsluze (in Czech)

309
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

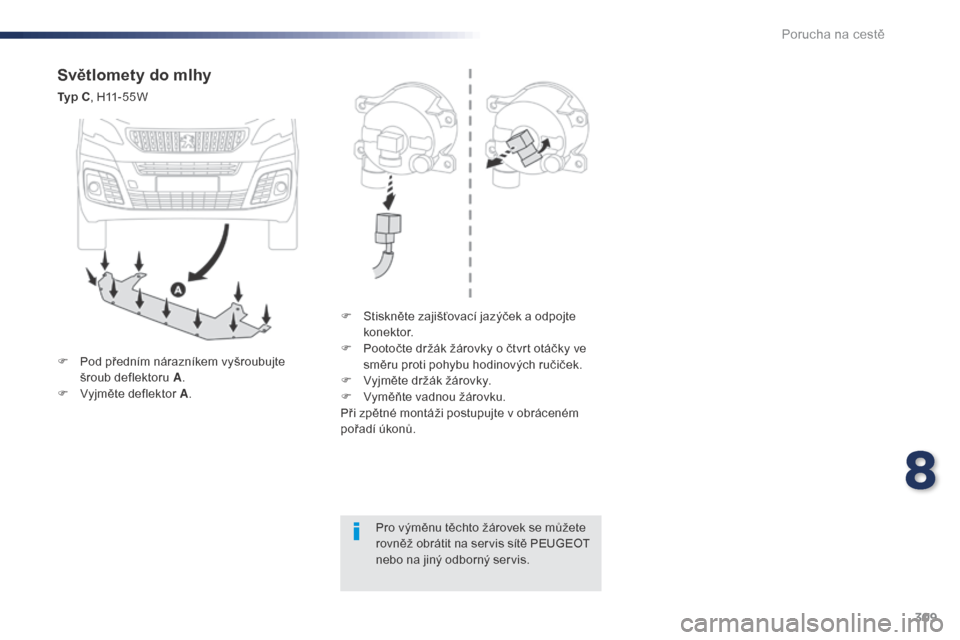

Světlomety do mlhy
Typ C, H11-55W
F
S
tiskněte zajišťovací jazýček a odpojte
konektor.
F

P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ručiček.
F

V
yjměte držák žárovky.
F

V
yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Pro výměnu těchto žárovek se můžete
rovněž obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.
F

P
od předním nárazníkem vyšroubujte
šroub deflektoru A .
F

V
yjměte deflektor A .
8
Porucha na cestě

310
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

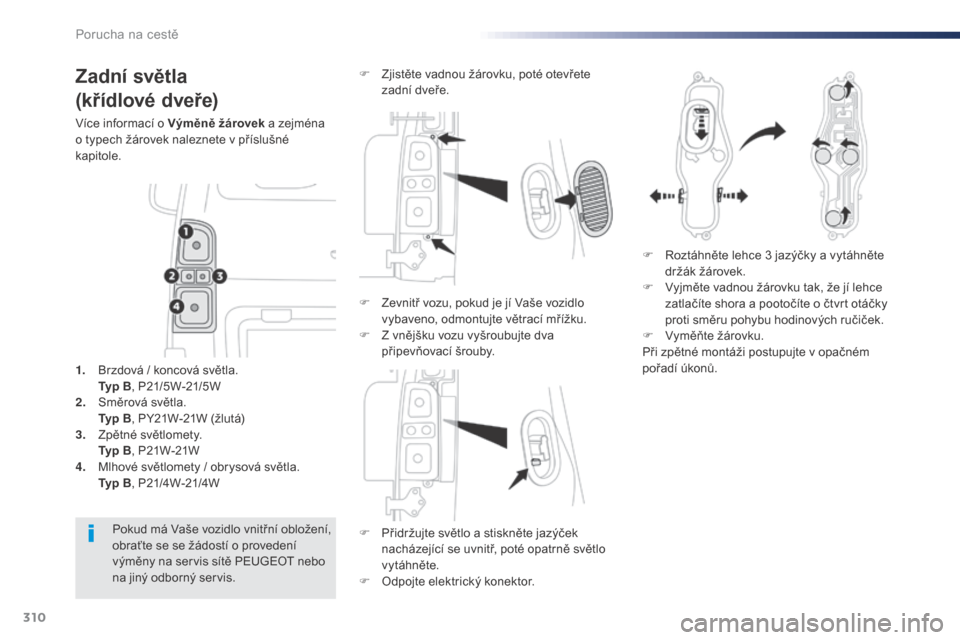

Zadní světla
(křídlové dveře)
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
F

P
řidržujte světlo a stiskněte jazýček
nacházející se uvnitř, poté opatrně světlo
vytáhněte.
F

O
dpojte elektrický konektor.
Pokud má Vaše vozidlo vnitřní obložení,
obraťte se se žádostí o provedení
výměny na servis sítě PEUGEOT nebo
na jiný odborný servis.
1.
B

rzdová / koncová světla.
T

yp B, P21/5W-21/5W
2.
S

měrová světla.
T

yp B, PY21W-21W (žlutá)
3.
Z

pětné světlomety.
T

yp B, P21W-21W
4.
M

lhové světlomety / obrysová světla.
T

yp B, P21/4W-21/4W F

Z
jistěte vadnou žárovku, poté otevřete
zadní dveře.
F
R
oztáhněte lehce 3 jazýčky a vytáhněte
držák žárovek.
F

V
yjměte vadnou žárovku tak, že jí lehce
zatlačíte shora a pootočíte o čtvrt otáčky
proti směru pohybu hodinových ručiček.
F

V
yměňte žárovku.
Při zpětné montáži postupujte v opačném
pořadí úkonů.
F

Z
evnitř vozu, pokud je jí Vaše vozidlo
vybaveno, odmontujte větrací mřížku.
F

Z v
nějšku vozu vyšroubujte dva
připevňovací šrouby.
Porucha na cestě

311
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
Osvětlení registrační značky
(křídlové dveře)
Typ A, W5W-5W
F

S

ejměte plastovou krytku pomocí tenkého
šroubováku.
F

P

řes vstupní otvor a s pomocí šroubováku
vytlačte světlo směrem ven.
F

O

dpojte elektrický konektor.
F

Vy

táhněte světlo.
F

V

yšroubujte držák žárovky pootočením
o čtvrt otáčky ve směru proti pohybu
hodinových ručiček.
F

V

yměňte vadnou žárovku.
Při zpětné montáži zacvakněte světlo
zatlačením.

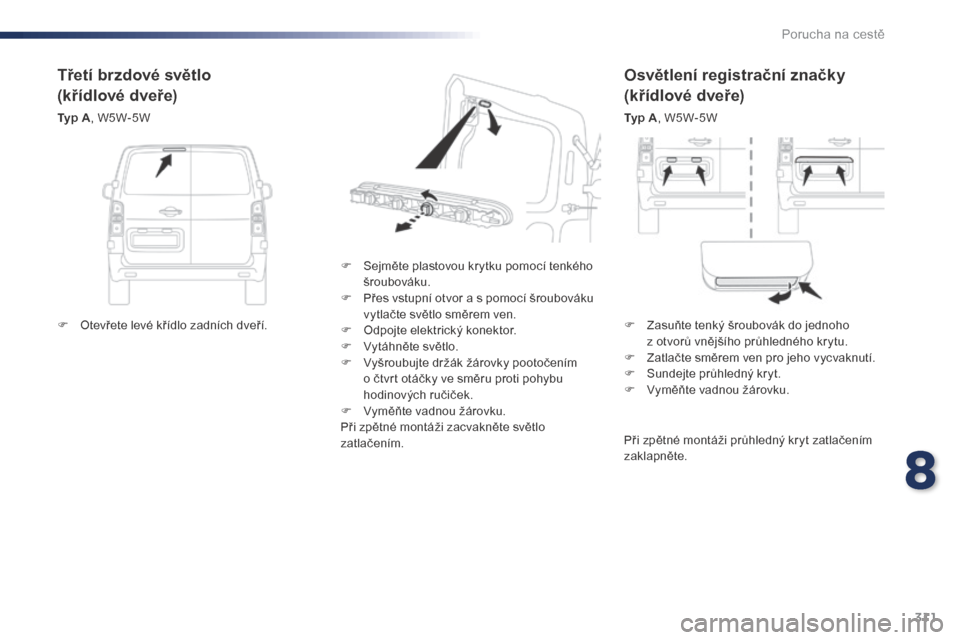

Třetí brzdové světlo
(křídlové dveře)
Typ A , W5W-5W
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
F

O
tevřete levé křídlo zadních dveří. F

Z
asuňte tenký šroubovák do jednoho
z
otvorů vnějšího průhledného krytu.
F

Z
atlačte směrem ven pro jeho vycvaknutí.
F

S
undejte průhledný kryt.
F

V
yměňte vadnou žárovku.
8
Porucha na cestě

312
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
Stropní světla
(přední a zadní)
Typ A, W5W-5W
F
V
ycvakněte průhledný kryt vložením
šroubováku do otvorů na obou stranách
stropního světla.
F

V
ytáhněte žárovku a vyměňte ji.
F

Z
acvakněte průhledný kryt do jeho uložení
a ujistěte se o jeho zajištění.
Porucha na cestě

313
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

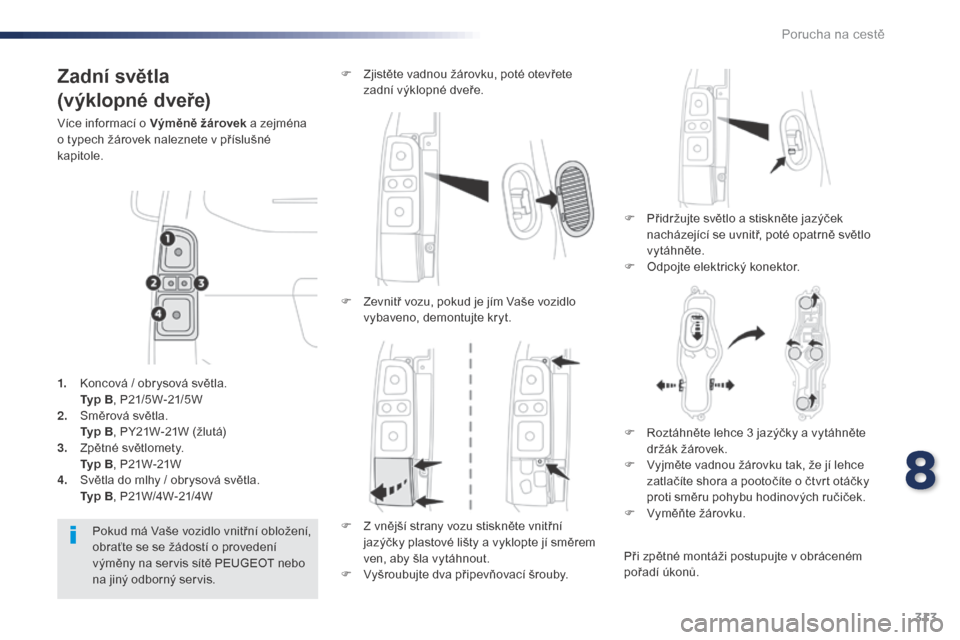

Zadní světla
(výklopné dveře)
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
F

P
řidržujte světlo a stiskněte jazýček
nacházející se uvnitř, poté opatrně světlo
vytáhněte.
F

O
dpojte elektrický konektor.
F

Z
jistěte vadnou žárovku, poté otevřete
zadní výklopné dveře.
Pokud má Vaše vozidlo vnitřní obložení,
obraťte se se žádostí o provedení
výměny na servis sítě PEUGEOT nebo
na jiný odborný servis.
1.
K

oncová / obrysová světla.
T

yp B, P21/5W-21/5W
2.
S

měrová světla.
T

yp B, PY21W-21W (žlutá)
3.
Z

pětné světlomety.
T

yp B, P21W-21W
4.
S

větla do mlhy / obrysová světla.
T

yp B, P21W/4W-21/4W F

Z
evnitř vozu, pokud je jím Vaše vozidlo
vybaveno, demontujte kryt.
F

Z v
nější strany vozu stiskněte vnitřní
jazýčky plastové lišty a vyklopte jí směrem
ven, aby šla vytáhnout.
F

V
yšroubujte dva připevňovací šrouby.F

R
oztáhněte lehce 3 jazýčky a vytáhněte
držák žárovek.
F

V
yjměte vadnou žárovku tak, že jí lehce
zatlačíte shora a pootočíte o čtvrt otáčky
proti směru pohybu hodinových ručiček.
F

V
yměňte žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
8
Porucha na cestě

314
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
F

V

ycvakněte obložení na obou koncích tak,
že s ním otočíte zespoda nahoru.
F

Z

atáhněte za obložení pro vycvaknutí
středové příchytky, poté jej demontujte.
F

P

řes vstupní otvor a s pomocí šroubováku
vytlačte světlo směrem ven.
F

O

dpojte elektrický konektor.
F

Vy

táhněte světlo.
F

V

yšroubujte držák žárovky pootočením
o čtvrt otáčky ve směru proti pohybu
hodinových ručiček.
F

V

yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Při zpětné montáži světla a obložení zatlačte
seshora pro jeho zacvaknutí.
Třetí brzdové světlo
(výklopné dveře)
Typ A , W5W-5W
Osvětlení registrační značky
(výklopné dveře zavazadlového prostoru)
Typ A, W5W-5W
F

O

tevřete výklopné dveře zavazadlového
prostoru. F

Z
asuňte tenký šroubovák do jednoho
z
otvorů vnějšího průhledného krytu.
F

Z
atlačte směrem ven pro jeho vycvaknutí.
F

S
undejte průhledný kryt.
F

V
yměňte vadnou žárovku.
Porucha na cestě

315
Expert_cs_Chap08_En-cas-de-panne_ed01-2016

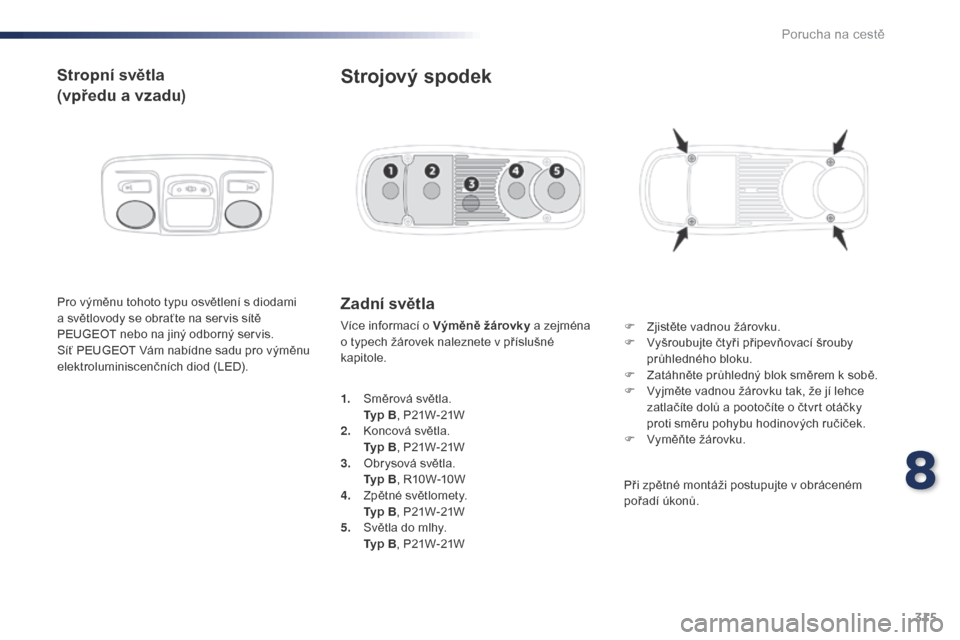

Stropní světla
(vpředu a vzadu)
Pro výměnu tohoto typu osvětlení s diodami
a světlovody se obraťte na servis sítě
PEUGEOT nebo na jiný odborný servis.
Síť PEUGEOT Vám nabídne sadu pro výměnu
elektroluminiscenčních diod (LED).Zadní světla
Více informací o Výměně žárovky a zejména
o typech žárovek naleznete v příslušné
kapitole.
Strojový spodek
F Zjistěte vadnou žárovku.
F V yšroubujte čtyři připevňovací šrouby
průhledného bloku.
F

Z
atáhněte průhledný blok směrem k sobě.
F

V
yjměte vadnou žárovku tak, že jí lehce
zatlačíte dolů a pootočíte o čtvrt otáčky
proti směru pohybu hodinových ručiček.
F

V
yměňte žárovku.
1.
S

měrová světla.
T

yp B , P21W-21W
2.
K

oncová světla.
T

yp B , P21W-21W
3.
O

brysová světla.
T

yp B , R10W-10W
4.
Z

pětné světlomety.
T

yp B , P21W-21W
5.
S

větla do mlhy.
T

yp B , P21W-21W Při zpětné montáži postupujte v obráceném
pořadí úkonů.
8
Porucha na cestě

316
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
F Vycvakněte kryt přitažením jeho levého a poté pravého horního rohu.
F

K
ompletně kryt demontujte. Dobrá
Špatná
Pinzeta
Přístup k nářadí
F Vyjměte pinzetu z jejího uložení. Pinzeta pro vytahování pojistek se nachází za
krytem pojistkové skříňky, na sloupku palubní
d e s k y. Před výměnou pojistky je nutno:
F
z
jistit příčinu poruchy a odstranit ji,
F
v
ypnout všechny elektrické spotřebiče,
F
z
nehybnit vozidlo a vypnout zapalování,
F
u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Výměna pojistky
Při výměně pojistek je třeba:
F P ro vytažení pojistky z uložení použít
speciální pinzetu.
F

V
adnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pokud se pojistka po výměně brzy opět
přepálí, nechte zkontrolovat elektrická zařízení
v
servisní síti PEUGEOT nebo v jiném odborný
servis. Výměna pojistky, která není zmíněna
v
níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Obraťte se na servisní síť PEUGEOT
nebo na jiný odborný servis.
Výměna pojistky
Porucha na cestě

317
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
namontováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10 mA.

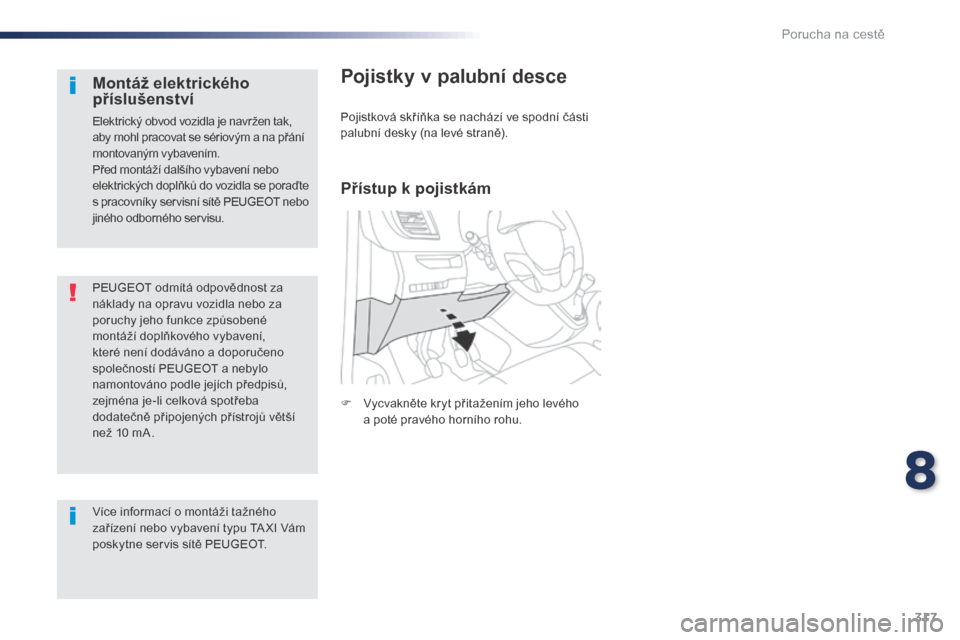

Montáž elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na přání
montovaným vybavením.
Před montáží dalšího vybavení nebo
elektrických doplňků do vozidla se poraďte
s pracovníky servisní sítě PEUGEOT nebo
jiného odborného servisu.
Více informací o montáži tažného
zařízení nebo vybavení typu TA XI Vám
poskytne servis sítě PEUGEOT.
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
Přístup k pojistkám
F Vycvakněte kryt přitažením jeho levého a poté pravého horního rohu.
8
Porucha na cestě

318
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
Č.
pojistkyProudová hodnota(A) Funkce
F1 10Elektrický posilovač řízení, spínač spojky.
F4 15Zvuková houkačka.
F5 20Čerpadlo ostřikovačů vpředu/vzadu.
F6 20Čerpadlo ostřikovačů vpředu/vzadu.
F7 10Zásuvka pro příslušenství 12 V zadní.
F8 20Stěrač zadního okna jednoduchý nebo dvojitý.
F10/F11 30Zámky vnitřní, vnější, přední a zadní.
F13 10Ovladače klimatizace vpředu, ovladače autorádia, předvolič
rychlostí, promítání na sklo.
F14 5Alarm, tísňové a asistenční volání.
F17 5Přístrojová deska.
F19 3Ovladače na volantu.
F21 3Systém „Odemykání a startování bez klíčku“ nebo spínací skříňka.
F22 3Snímač deště a osvětlení, multifunkční snímací kamera.
F23 5Displej nezapnutých nebo rozepnutých bezpečnostních pásů.
F24 5Dotykový displej, kamera pro couvání a parkovací asistent.
F25 5Airbagy.
F29 20Autorádio, dotykový displej, CD přehrávač, navigační systém.
F31 15Autorádio (+ na klíčku).
F32 15Zásuvka pro příslušenství 12 V přední.
F34 5Systém sledování mrtvých úhlů, elektrické ovládání vnějších
zpětných zrcátek.
F35 5Vyhřívané trysky ostřikovačů, ovladač nastavování sklonu
světlometů.
F36 5Dobíjení přenosné svítilny, zadní stropní světlo.
Verze 1 (Eco)
Pojistky popsané dále se liší podle výbavy
Vašeho vozidla.
