PEUGEOT LANDTREK 2022 Manual del propietario (in Spanish)

129
En caso de avería
8► Vuelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
►
Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funcionalidades del
vehículo.
Caja de cambios automática
Nunca intente arrancar el motor
empujando el vehículo.

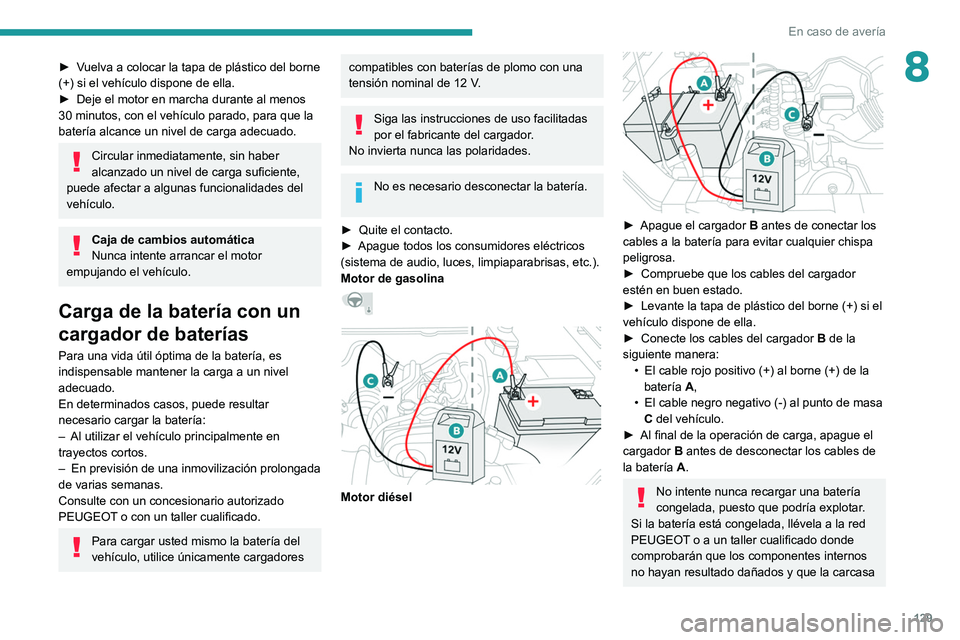

Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–

Al utilizar el vehículo principalmente en
trayectos cortos.
–


En previsión de una inmovilización prolongada
de varias semanas.
Consulte con un concesionario autorizado
PEUGEOT

o con un taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12 V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).
Motor de gasolina



Motor diésel

► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador
estén en buen estado.
►


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,
•

El cable negro negativo (-) al punto de masa
C

del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa

130
En caso de avería
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.

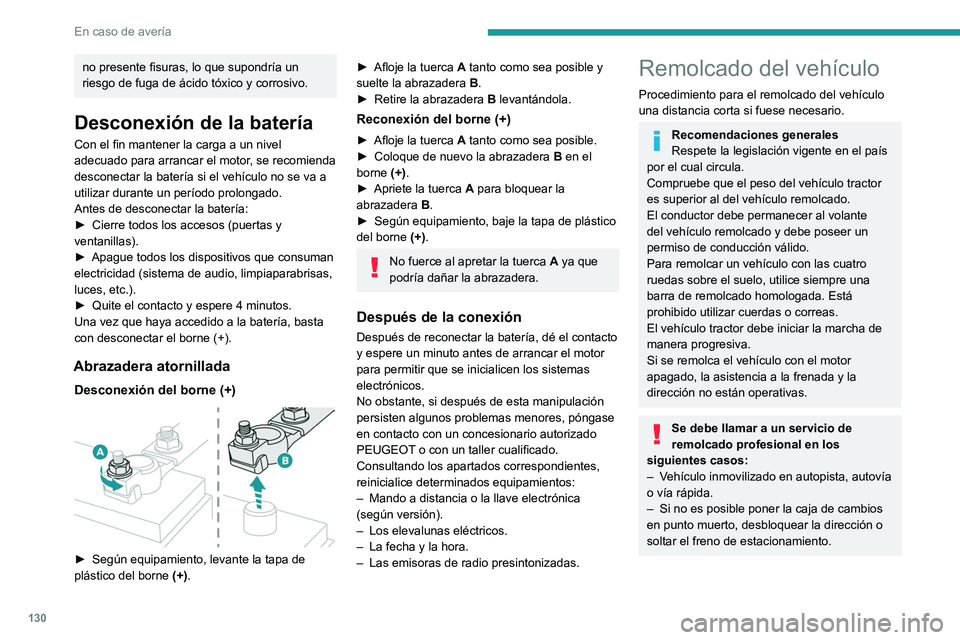

Desconexión de la batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería:
►
Cierre todos los accesos (puertas y
ventanillas).
►


Apague todos los dispositivos que consuman
electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
►


Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera atornillada
Desconexión del borne (+)

► Según equipamiento, levante la tapa de
plástico del borne (+)
.
► Afloje la tuerca A tanto como sea posible y
suelte la abrazadera B.
►

Retire la abrazadera B

levantándola.
Reconexión del borne (+)
► Afloje la tuerca A tanto como sea posible.
► Coloque de nuevo la abrazadera B
en el
borne (+).
►

Apriete la tuerca A

para bloquear la
abrazadera B.
►

Según equipamiento, baje la tapa de plástico
del borne (+)

.
No fuerce al apretar la tuerca A ya que
podría dañar la abrazadera.
Después de la conexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–

Mando a distancia o la llave electrónica
(según versión).
–


Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
Remolcado del vehículo
Procedimiento para el remolcado del vehículo
una distancia corta si fuese necesario.
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de
remolcado profesional en los
siguientes casos:
–

V

ehículo inmovilizado en autopista, autovía
o vía rápida.
–

Si no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.
Limitaciones del remolcado
Tipo de vehículo y caja
de cambios Ruedas delanteras en el
sueloRuedas traseras en el
sueloPlataforma
4 ruedas en el suelo con
cadena o cable
Manual
4x2


Manual
4x4

Automática
4x2

Automática
4x4

4x2: 2 ruedas motrices.
4x4: 4 ruedas motrices.
En caso de fallo en la batería, es esencial emplear una plataforma (\
excepto con caja de cambios manual).

131
En caso de avería

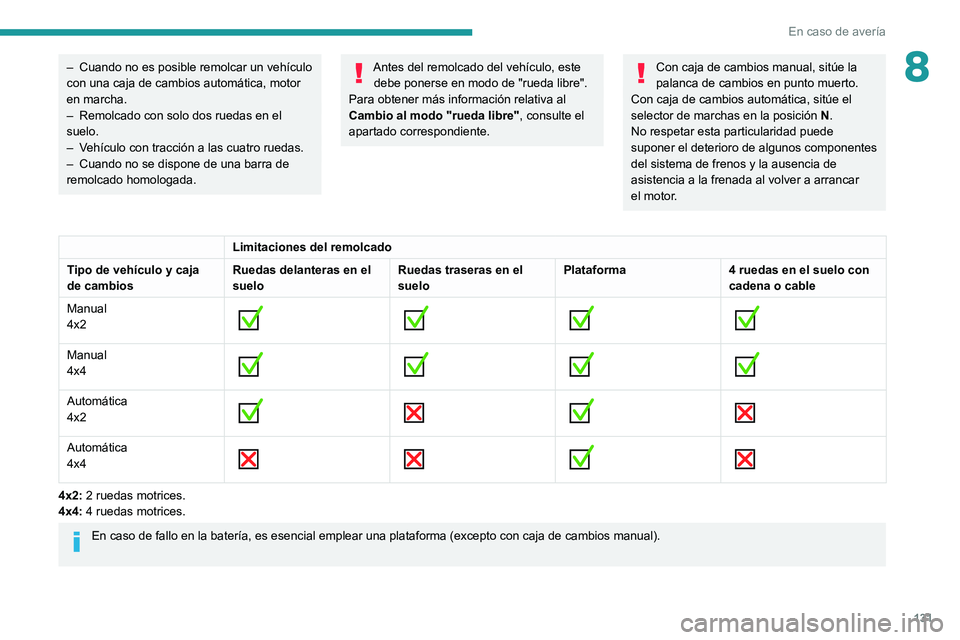

8– Cuando no es posible remolcar un vehículo
con una caja de cambios automática, motor
en marcha.
–

Remolcado con solo dos ruedas en el
suelo.
–


V
ehículo con tracción a las cuatro ruedas.
–

Cuando no se dispone de una barra de
remolcado homologada.
Antes del remolcado del vehículo, este debe ponerse en modo de "rueda libre".
Para obtener más información relativa al
Cambio al modo "rueda libre" , consulte el
apartado correspondiente.Con caja de cambios manual, sitúe la
palanca de cambios en punto muerto.
Con caja de cambios automática, sitúe el
selector de marchas en la posición N.
No respetar esta particularidad puede
suponer el deterioro de algunos componentes
del sistema de frenos y la ausencia de
asistencia a la frenada al volver a arrancar
el motor.
Limitaciones del remolcado
Tipo de vehículo y caja
de cambios Ruedas delanteras en el
sueloRuedas traseras en el
sueloPlataforma
4 ruedas en el suelo con
cadena o cable
Manual
4x2


Manual
4x4

Automática
4x2

Automática
4x4

4x2: 2 ruedas motrices.
4x4: 4 ruedas motrices.
En caso de fallo en la batería, es esencial emplear una plataforma (\
excepto con caja de cambios manual).

132
En caso de avería

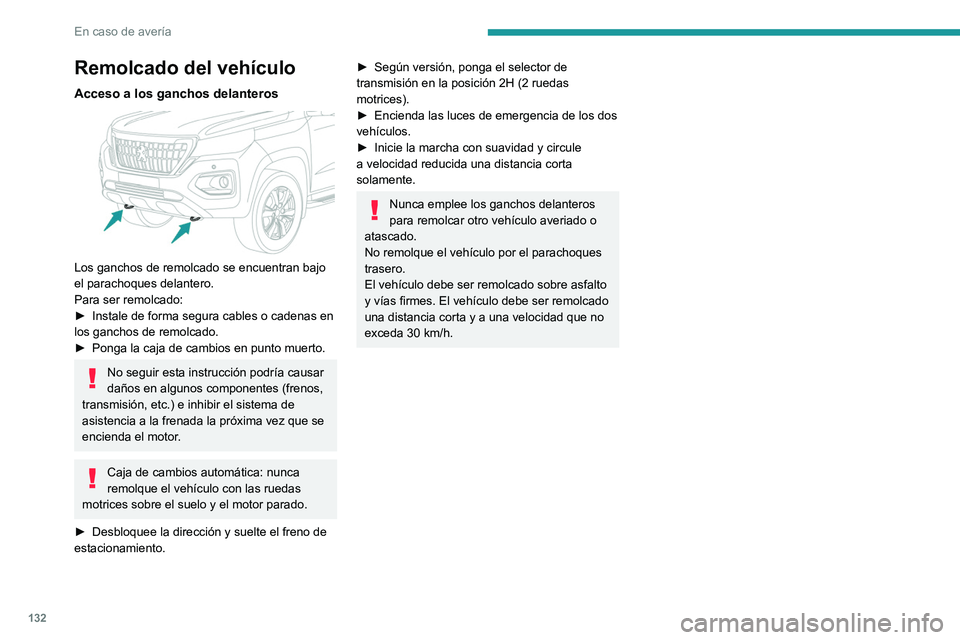

Remolcado del vehículo
Acceso a los ganchos delanteros

Los ganchos de remolcado se encuentran bajo
el parachoques delantero.
Para ser remolcado:
►
Instale de forma segura cables o cadenas en
los ganchos de remolcado.
►


Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar
daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática: nunca
remolque el vehículo con las ruedas
motrices sobre el suelo y el motor parado.
►

Desbloquee la dirección y suelte el freno de
estacionamiento.
► Según versión, ponga el selector de
transmisión en la posición 2H (2 ruedas
motrices).
►

Encienda las luces de emergencia de los dos
vehículos.
►


Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.
Nunca emplee los ganchos delanteros
para remolcar otro vehículo averiado o
atascado.
No remolque el vehículo por el parachoques
trasero.
El vehículo debe ser remolcado sobre asfalto
y vías firmes. El vehículo debe ser remolcado
una distancia corta y a una velocidad que no
exceda 30 km/h.

133
Ficha técnica

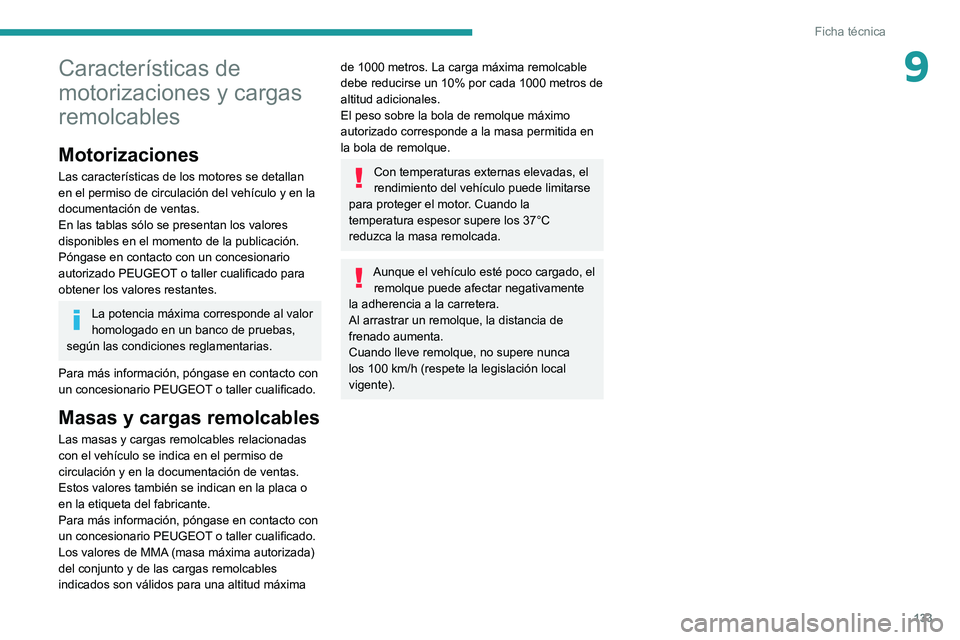

9Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponibles en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor
homologado en un banco de pruebas,
según las condiciones reglamentarias.
Para más información, póngase en contacto con
un concesionario PEUGEOT o taller cualificado.
Masas y cargas remolcables
Las masas y cargas remolcables relacionadas
con el vehículo se indica en el permiso de
circulación y en la documentación de ventas.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para más información, póngase en contacto con
un concesionario PEUGEOT o taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de las cargas remolcables
indicados son válidos para una altitud máxima
de 1000 metros. La carga máxima remolcable
debe reducirse un 10% por cada 1000 metros de
altitud adicionales.
El peso sobre la bola de remolque máximo
autorizado corresponde a la masa permitida en
la bola de remolque.
Con temperaturas externas elevadas, el
rendimiento del vehículo puede limitarse
para proteger el motor. Cuando la
temperatura espesor supere los 37°C
reduzca la masa remolcada.
Aunque el vehículo esté poco cargado, el remolque puede afectar negativamente
la adherencia a la carretera.
Al arrastrar un remolque, la distancia de
frenado aumenta.
Cuando lleve remolque, no supere nunca
los 100
km/h (respete la legislación local
vigente).

134
Ficha técnica
Motorizaciones y cargas remolcables - Diésel
MotorizacionesMotor diésel 1,9 T - 150
Cajas de cambios BVM6
(Manual de 6 velocidades)

BVA6
(Automática de 6 velocidades)
Códigos de modelo FDAHDEFDAHDLFDAHDT FDAHDZ
Transmisión 4x24x44x24x4
Cilindrada (cc) 1.9101.910
Potencia máx.: estándar CE (kW) 11 011 0
Carburante DiéselDiésel
Remolque con frenos (en el límite de la MMA
del conjunto) (kg)
en una pendiente del 10 % o del 12 % 3.000
3.000
Remolque sin frenos (kg) 750750
Masa máxima autorizada en la lanza (kg) 120120
Capacidad aceite del motor (litros)
Tipo C3 5W30 5,5
5,5

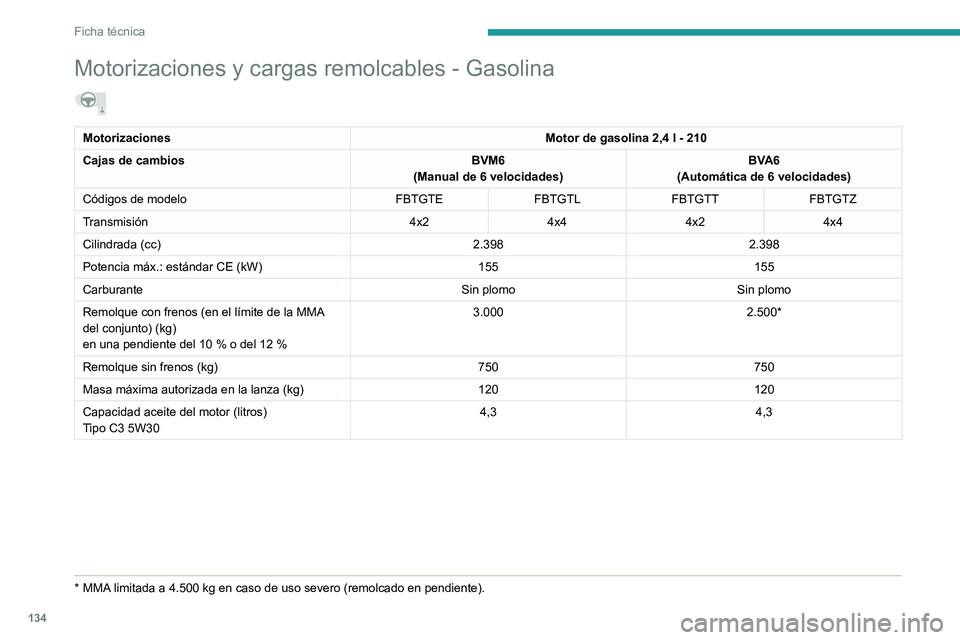

Motorizaciones y cargas remolcables - Gasolina
Motorizaciones Motor de gasolina 2,4 l - 210
Cajas de cambios BVM6
(Manual de 6 velocidades) BVA6
(Automática de 6 velocidades)
Códigos de modelo FBTGTEFBTGTLFBTGTT FBTGTZ
Transmisión 4x24x44x24x4
Cilindrada (cc) 2.3982.398
Potencia máx.: estándar CE (kW) 155155
Carburante Sin plomo Sin plomo
Remolque con frenos (en el límite de la MMA
del conjunto) (kg)
en una pendiente del 10 % o del 12 % 3.000
2.500*
Remolque sin frenos (kg) 750750
Masa máxima autorizada en la lanza (kg) 120120
Capacidad aceite del motor (litros)
Tipo C3 5W30 4,3
4,3
* MMA limitada a 4.500 kg en caso de uso severo (remolcado en pendiente).

135
Ficha técnica

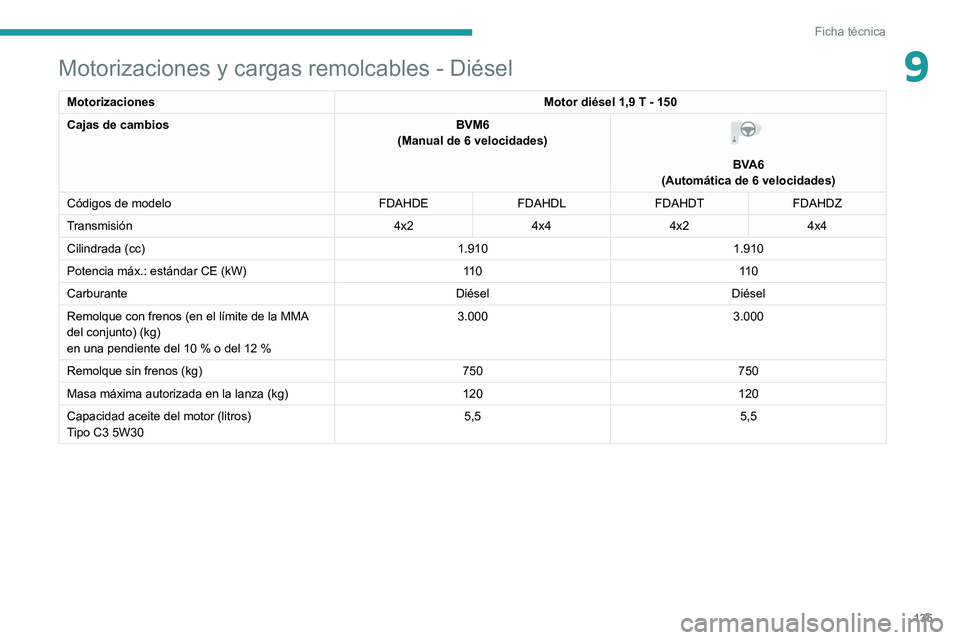

9Motorizaciones y cargas remolcables - Diésel
MotorizacionesMotor diésel 1,9 T - 150
Cajas de cambios BVM6
(Manual de 6 velocidades)

BVA6
(Automática de 6 velocidades)
Códigos de modelo FDAHDEFDAHDLFDAHDT FDAHDZ
Transmisión 4x24x44x24x4
Cilindrada (cc) 1.9101.910
Potencia máx.: estándar CE (kW) 11 011 0
Carburante DiéselDiésel
Remolque con frenos (en el límite de la MMA
del conjunto) (kg)
en una pendiente del 10 % o del 12 % 3.000
3.000
Remolque sin frenos (kg) 750750
Masa máxima autorizada en la lanza (kg) 120120
Capacidad aceite del motor (litros)
Tipo C3 5W30 5,5
5,5

136
Ficha técnica
– Masa máxima sobre el eje delantero.
– Masa máxima sobre el eje trasero.
D. Etiqueta de neumáticos.
Fijada a la puerta izquierda.
Recoge la siguiente información relativa a los
neumáticos:
– Presiones de los neumáticos en vacío y con
carga.
– Especificación de los neumáticos, compuesta
por las medidas y el tipo.
– Presión de inflado de la rueda de repuesto.
El vehículo puede estar equipado
originalmente con neumáticos con unos
índices de carga y velocidad superiores a los
indicados en la etiqueta sin que la presión de
los neumático resulte afectada (con
neumáticos fríos).
Para cambiar el tipo de neumáticos, acuda
a un concesionario autorizado PEUGEOT
para saber cuáles son los neumáticos
homologados para montar en el vehículo.

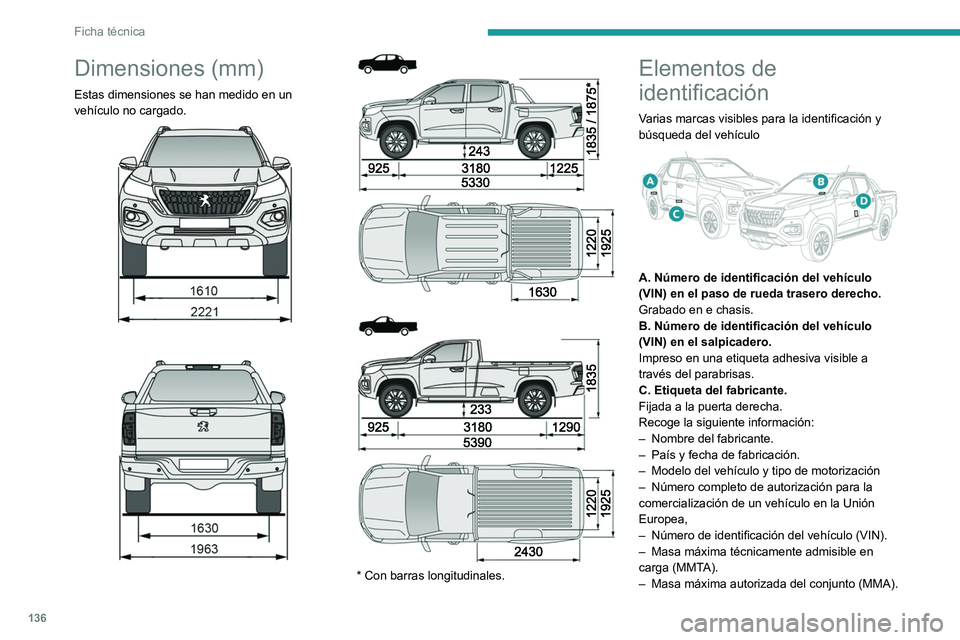

Dimensiones (mm)
Estas dimensiones se han medido en un
vehículo no cargado.








* Con barras longitudinales.
Elementos de
identificación
Varias marcas visibles para la identificación y
búsqueda del vehículo


A. Número de identificación del vehículo
(VIN) en el paso de rueda trasero derecho.
Grabado en e chasis.
B. Número de identificación del vehículo
(VIN) en el salpicadero.
Impreso en una etiqueta adhesiva visible a
través del parabrisas.
C. Etiqueta del fabricante.
Fijada a la puerta derecha.
Recoge la siguiente información:
–
Nombre del fabricante.
–


País y fecha de fabricación.
–


Modelo del vehículo y tipo de motorización
–


Número completo de autorización para la
comercialización de un vehículo en la Unión
Europea,
–


Número de identificación del vehículo (VIN).
–


Masa máxima técnicamente admisible en
carga (MMT

A).
–

Masa máxima autorizada del conjunto (MMA).

137
Ficha técnica

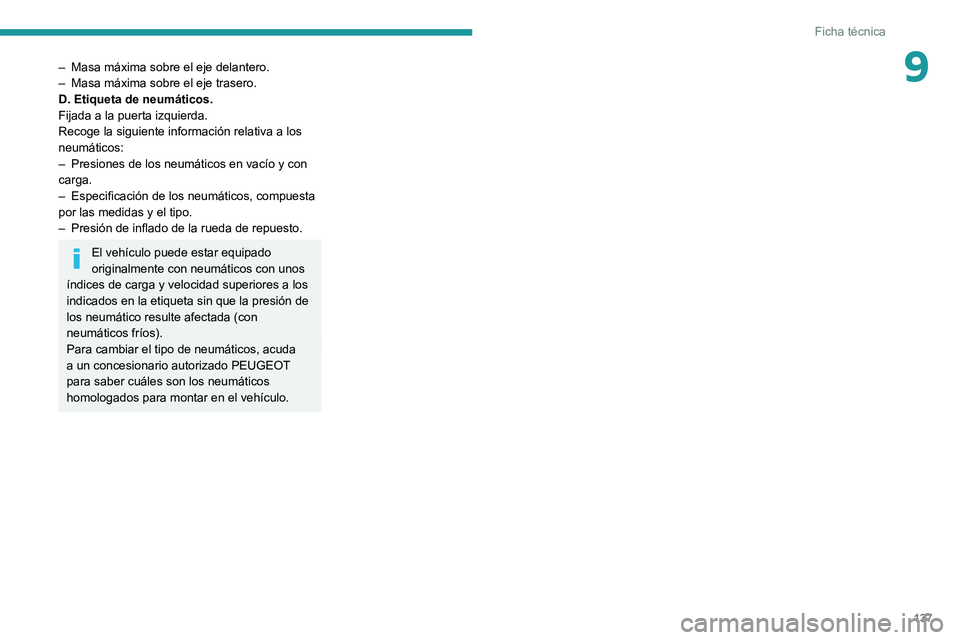

9– Masa máxima sobre el eje delantero.
– Masa máxima sobre el eje trasero.
D. Etiqueta de neumáticos.
Fijada a la puerta izquierda.
Recoge la siguiente información relativa a los
neumáticos:
–

Presiones de los neumáticos en vacío y con
carga.
–


Especificación de los neumáticos, compuesta
por las medidas y el tipo.
–


Presión de inflado de la rueda de repuesto.
El vehículo puede estar equipado
originalmente con neumáticos con unos
índices de carga y velocidad superiores a los
indicados en la etiqueta sin que la presión de
los neumático resulte afectada (con
neumáticos fríos).
Para cambiar el tipo de neumáticos, acuda
a un concesionario autorizado PEUGEOT
para saber cuáles son los neumáticos
homologados para montar en el vehículo.

138

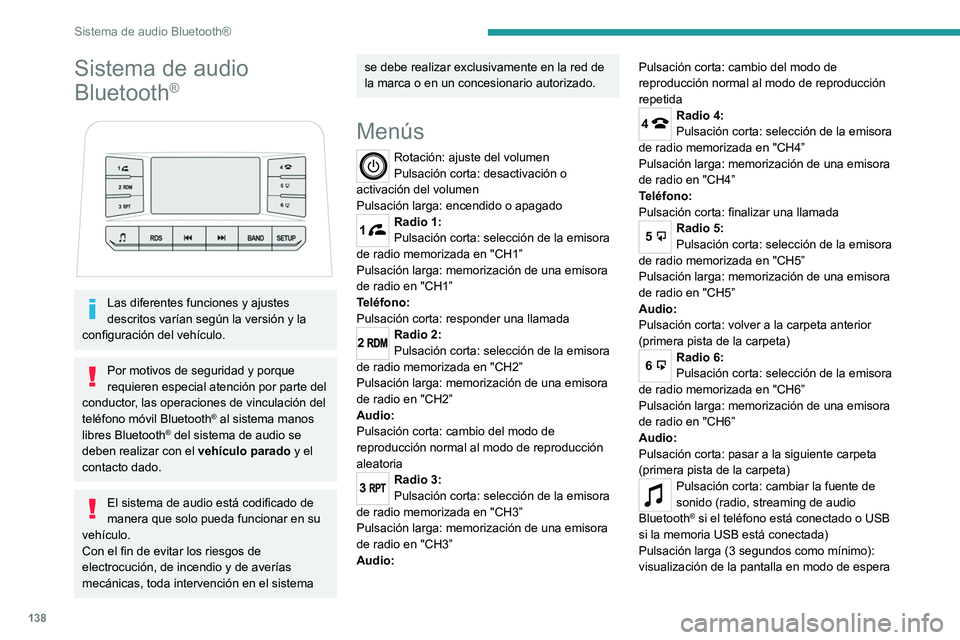

Sistema de audio Bluetooth®
Sistema de audio
Bluetooth
®


Las diferentes funciones y ajustes
descritos varían según la versión y la
configuración del vehículo.
Por motivos de seguridad y porque
requieren especial atención por parte del
conductor, las operaciones de vinculación del
teléfono móvil Bluetooth
® al sistema manos
libres Bluetooth® del sistema de audio se
deben realizar con el vehículo parado y el
contacto dado.
El sistema de audio está codificado de
manera que solo pueda funcionar en su
vehículo.
Con el fin de evitar los riesgos de
electrocución, de incendio y de averías
mecánicas, toda intervención en el sistema
se debe realizar exclusivamente en la red de
la marca o en un concesionario autorizado.
Menús
Rotación: ajuste del volumen
Pulsación corta: desactivación o
activación del volumen
Pulsación larga: encendido o apagado
1Radio 1:
Pulsación corta: selección de la emisora
de radio memorizada en "CH1”
Pulsación larga: memorización de una emisora
de radio en "CH1”
Teléfono:
Pulsación corta: responder una llamada
2Radio 2:
Pulsación corta: selección de la emisora
de radio memorizada en "CH2”
Pulsación larga: memorización de una emisora
de radio en "CH2”
Audio:
Pulsación corta: cambio del modo de
reproducción normal al modo de reproducción
aleatoria
3Radio 3:
Pulsación corta: selección de la emisora
de radio memorizada en "CH3”
Pulsación larga: memorización de una emisora
de radio en "CH3”
Audio: Pulsación corta: cambio del modo de
reproducción normal al modo de reproducción
repetida
4Radio 4:
Pulsación corta: selección de la emisora
de radio memorizada en "CH4”
Pulsación larga: memorización de una emisora
de radio en "CH4”
Teléfono:
Pulsación corta: finalizar una llamada
5Radio 5:
Pulsación corta: selección de la emisora
de radio memorizada en "CH5”
Pulsación larga: memorización de una emisora
de radio en "CH5”
Audio:
Pulsación corta: volver a la carpeta anterior
(primera pista de la carpeta)
6Radio 6:
Pulsación corta: selección de la emisora
de radio memorizada en "CH6”
Pulsación larga: memorización de una emisora
de radio en "CH6”
Audio:
Pulsación corta: pasar a la siguiente carpeta
(primera pista de la carpeta)
Pulsación corta: cambiar la fuente de
sonido (radio, streaming de audio
Bluetooth
® si el teléfono está conectado o USB
si la memoria USB está conectada)
Pulsación larga (3 segundos como mínimo):
visualización de la pantalla en modo de espera
Pulsación larga (10 segundos como mínimo):
reiniciar para restablecer los ajustes de fábrica
RDSPulsación corta: activar el modo de
selección RDS (AF/TA/PTY)
Pulsación corta en las flechas: apagado o
encendido
La selección se guarda automáticamente si no
se realiza ninguna acción durante 5 segundos.
Radio:
Pulsación corta: búsqueda manual paso
a paso de emisoras de radio hacia arriba o hacia
abajo
Pulsación larga: búsqueda automática de una
emisora de radio
Audio:
Pulsación corta: ir a la pista anterior o siguiente
Pulsación larga: avance y retroceso rápido en
una pista
Pulsación corta: selección de las bandas
de frecuencia (FM1/FM2/FM3/AM1/AM2)
Radio/Audio:
Pulsación corta: activar el modo de
configuración (hora, entorno de sonido, ajustes
de idioma, etc.)
Pulsación corta en las flechas: combinación de
los ajustes.
Los ajustes se guardan automáticamente si no
se realiza ninguna acción durante 5 segundos.
Mandos en el volante
