Peugeot Partner 2008 Brukerhåndbok (in Norwegian)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: Partner, Model: Peugeot Partner 2008Pages: 148, PDF Size: 2.24 MB
Page 21 of 148
25
KLAR TIL å KJØRE AV GÅRDE
2
25
2
Førerplass
FØRERPLASS
INSTRUMENTPANEL
Urskiver
1. Kilometerteller/Miles-teller.
2. Display.
3. Drivstoffnivå,
kjølevæsketermometer.
4. Turteller.
5. Nullstilling av trippteller/
vedlikeholdsindikator.
6. Styrkeregulering av
instrumentbordbelysning. Display
- Hastighetsbegrenser/-regulator.
- Tilbakelagte antall kilometer/miles.
- Vedlikeholdsindikator, indikator
for motoroljenivå, totalt antall
kilometer/miles.
- V a n n i d i e s e l i l t e r e t .
- Gløding av diesel. Skjermer
Informasjonen gis i bilen i forskjellig
displayformat, avhengig av utstyrsnivå.
Page 22 of 148
26
Førerplass
Midtkonsoll med display
Instrumentpanel uten display
- dreie til høyre for å øke timetallet (hold knappen vridd til høyre for
hurtig øking av timetallet),
- dreie til venstre: 24 H eller 12 H vises i displayet,
- drei til høyre for å velge 24 H eller 12 H,
- drei til venstre for å avslutte innstillingen av klokkeslettet.
Etter ca. 30 sekunder uten at noen
innstilling er gjort, vil displayet gå
tilbake til det aktuelle skjermbildet.
REGULERING AV KLOKKESLETT
For å innstille klokkeslettet som
vises i displayet, se rubrikk 4,
avsnitt "Innstilling av dato og
klokkeslett".
Midtkonsoll uten display
For å innstille timetallet i
klokken, bruk venstre knapp
på instrumentpanelet, og
foreta håndteringene i
følgende rekkefølge:
- dreie til venstre: minuttene blinker,
- dreie til høyre for å øke minuttene (hold knappen vridd mot høyre for å
oppnå hurtig øking av minuttallet),
- dreie til venstre: timetallet blinker, Sekvensen display-
klokkeslett er avhengig av
modell (versjon). Tilgang til
"Date" er kun aktiv dersom
v e r s j o n e n i n n e s m e d d a t o
som oppgis med bokstaver.
Page 23 of 148
27
KLAR TIL å KJØRE AV GÅRDE
2
27
2
Førerplass

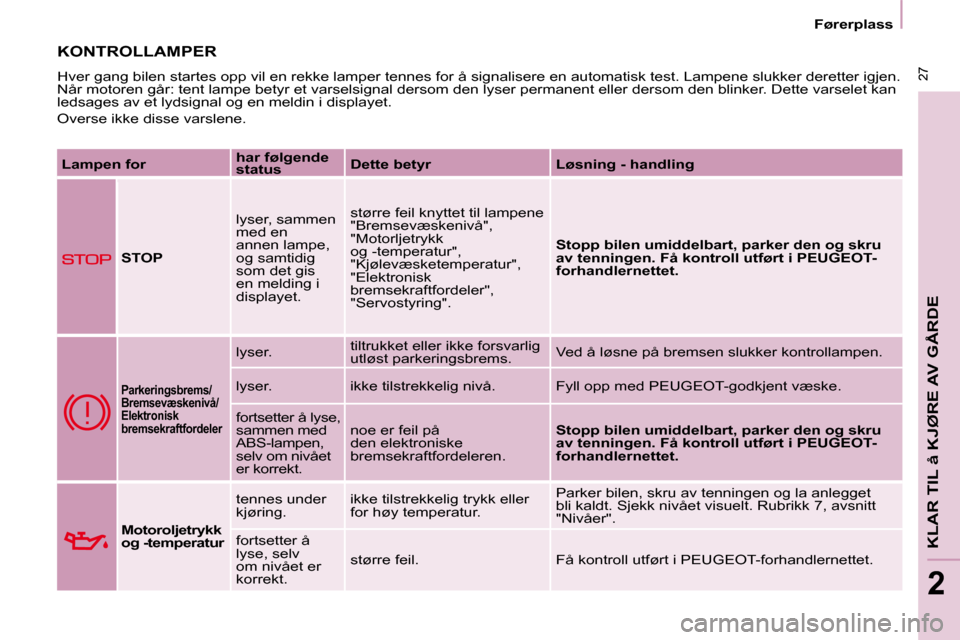

KONTROLLAMPER
Hver gang bilen startes opp vil en rekke lamper tennes for å signalisere en automatisk test. Lampene slukker deretter igjen.
Når motoren går: tent lampe betyr et varselsignal dersom den lyser p ermanent eller dersom den blinker. Dette varselet kan
ledsages av et lydsignal og en meldin i displayet.
Overse ikke disse varslene.
Lampen for har følgende
status
Dette betyr Løsning - handling
STOP lyser, sammen
med en
annen lampe,
og samtidig
som det gis
en melding i
displayet.større feil knyttet til lampene
"Bremsevæskenivå",
"Motorljetrykk
og -temperatur",
"Kjølevæsketemperatur",
"Elektronisk
bremsekraftfordeler",
"Servostyring".
Stopp bilen umiddelbart, parker den og skru
av tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.
Parkeringsbrems/
Bremsevæskenivå/
Elektronisk
bremsekraftfordeler
lyser.
tiltrukket eller ikke forsvarlig
utløst parkeringsbrems. Ved å løsne på bremsen slukker kontrollampen.
lyser. ikke tilstrekkelig nivå. Fyll opp med PEUGEOT-godkjent væske.
fortsetter å lyse,
sammen med
ABS-lampen,
selv om nivået
er korrekt. noe er feil på
den elektroniske
bremsekraftfordeleren.
Stopp bilen umiddelbart, parker den og skru
av tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.
Motoroljetrykk
og -temperatur tennes under
kjøring.
ikke tilstrekkelig trykk eller
for høy temperatur. Parker bilen, skru av tenningen og la anlegget
bli kaldt. Sjekk nivået visuelt. Rubrikk 7, avsnitt
"Nivåer".
fortsetter å
lyse, selv
om nivået er
korrekt. større feil. Få kontroll utført i PEUGEOT-forhandlernettet.
Page 24 of 148
28
Førerplass

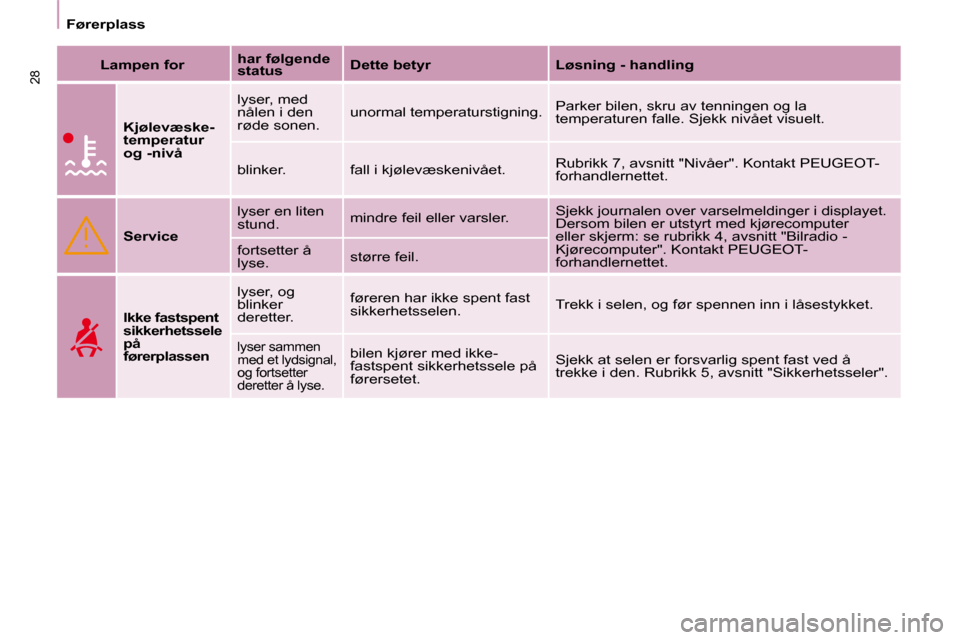

Lampen forhar følgende
statusDette betyr Løsning - handling
Kjølevæske-
temperatur
og -nivå lyser, med
nålen i den
røde sonen.
unormal temperaturstigning.
Parker bilen, skru av tenningen og la
temperaturen falle. Sjekk nivået visuelt.
blinker. fall i kjølevæskenivået. Rubrikk 7, avsnitt "Nivåer". Kontakt PEUGEOT-
forhandlernettet.
Service lyser en liten
stund.
mindre feil eller varsler. Sjekk journalen over varselmeldinger i displayet.
Dersom bilen er utstyrt med kjørecomputer
eller skjerm: se rubrikk 4, avsnitt "Bilradio -
Kjørecomputer". Kontakt PEUGEOT-
forhandlernettet.
fortsetter å
lyse.
større feil.
Ikke fastspent
sikkerhetssele
på
førerplassen
lyser, og
blinker
deretter.føreren har ikke spent fast
sikkerhetsselen.
Trekk i selen, og før spennen inn i låsestykket.
lyser sammen
med et lydsignal,
og fortsetter
deretter å lyse.bilen kjører med ikke-
fastspent sikkerhetssele på
førersetet.Sjekk at selen er forsvarlig spent fast ved å
trekke i den. Rubrikk 5, avsnitt "Sikkerhetsseler".
Page 25 of 148
29
KLAR TIL å KJØRE AV GÅRDE
2
29
2
Førerplass

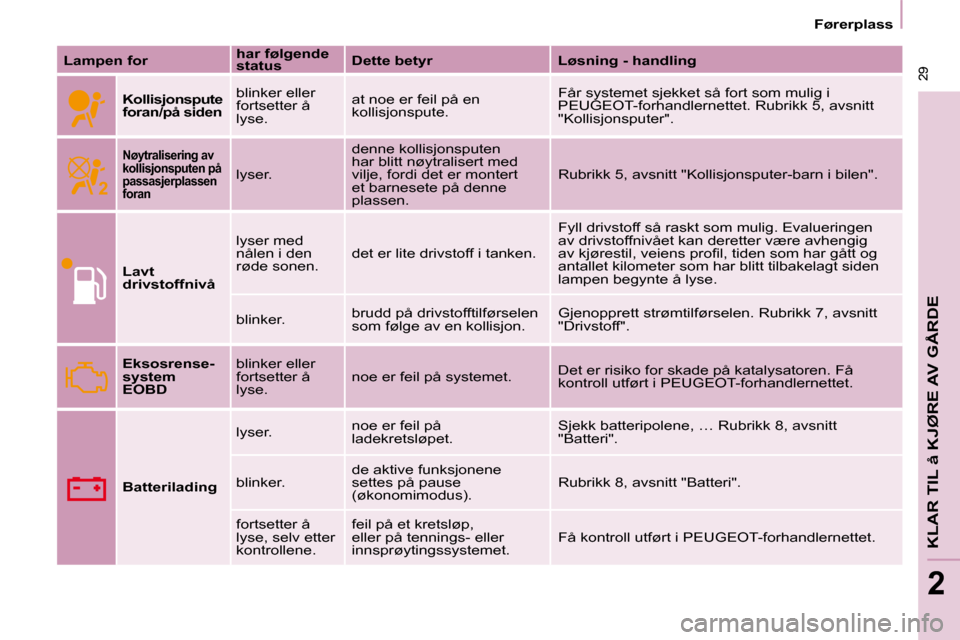

Lampen forhar følgende
status
Dette betyr Løsning - handling
Kollisjonspute
foran/på siden blinker eller
fortsetter å
lyse. at noe er feil på en
kollisjonspute. Får systemet sjekket så fort som mulig i
PEUGEOT-forhandlernettet. Rubrikk 5, avsnitt
"Kollisjonsputer".
Nøytralisering av
kollisjonsputen på
passasjerplassen
foran
lyser.denne kollisjonsputen
har blitt nøytralisert med
vilje, fordi det er montert
et barnesete på denne
plassen. Rubrikk 5, avsnitt "Kollisjonsputer-barn i bilen".
Lavt
drivstoffnivå lyser med
nålen i den
røde sonen.
det er lite drivstoff i tanken. Fyll drivstoff så raskt som mulig. Evalueringen
av drivstoffnivået kan deretter være avhengig
a v k j ø r e s t i l , v e i e n s p r o i l , t i d e n s o m h a r g å t t o g
antallet kilometer som har blitt tilbakelagt siden
lampen begynte å lyse.
blinker. brudd på drivstofftilførselen
som følge av en kollisjon. Gjenopprett strømtilførselen. Rubrikk 7, avsnitt
"Drivstoff".
Eksosrense-
system
EOBD blinker eller
fortsetter å
lyse.
noe er feil på systemet.
Det er risiko for skade på katalysatoren. Få
kontroll utført i PEUGEOT-forhandlernettet.
Batterilading lyser.
noe er feil på
ladekretsløpet. Sjekk batteripolene, … Rubrikk 8, avsnitt
"Batteri".
blinker. de aktive funksjonene
settes på pause
(økonomimodus). Rubrikk 8, avsnitt "Batteri".
fortsetter å
lyse, selv etter
kontrollene. feil på et kretsløp,
eller på tennings- eller
innsprøytingssystemet.
Få kontroll utført i PEUGEOT-forhandlernettet.
Page 26 of 148
ABS
30
Førerplass

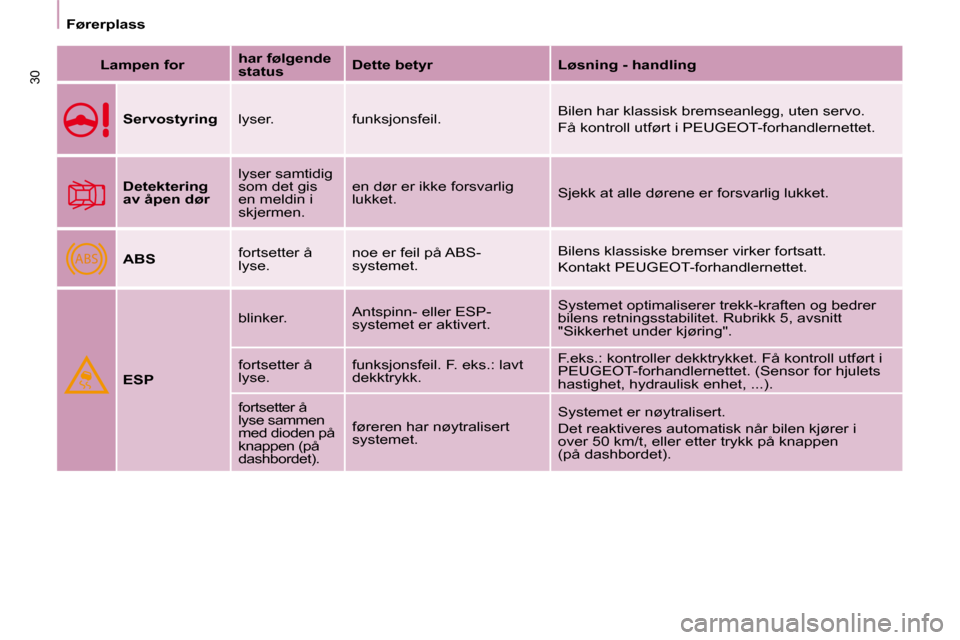

Lampen forhar følgende
statusDette betyr Løsning - handling
Servostyring lyser. funksjonsfeil. Bilen har klassisk bremseanlegg, uten servo.
Få kontroll utført i PEUGEOT-forhandlernettet.
Detektering
av åpen dør lyser samtidig
som det gis
en meldin i
skjermen.en dør er ikke forsvarlig
lukket.
Sjekk at alle dørene er forsvarlig lukket.
ABS fortsetter å
lyse.noe er feil på ABS-
systemet. Bilens klassiske bremser virker fortsatt.
Kontakt PEUGEOT-forhandlernettet.
ESP blinker.
Antspinn- eller ESP-
systemet er aktivert. Systemet optimaliserer trekk-kraften og bedrer
bilens retningsstabilitet. Rubrikk 5, avsnitt
"Sikkerhet under kjøring".
fortsetter å
lyse. funksjonsfeil. F. eks.: lavt
dekktrykk. F.eks.: kontroller dekktrykket. Få kontroll utført i
PEUGEOT-forhandlernettet. (Sensor for hjulets
hastighet, hydraulisk enhet, ...).
fortsetter å
lyse sammen
med dioden på
knappen (på
dashbordet). føreren har nøytralisert
systemet.
Systemet er nøytralisert.
Det reaktiveres automatisk når bilen kjører i
over 50 km/t, eller etter trykk på knappen
(på dashbordet).
Page 27 of 148
31
KLAR TIL å KJØRE AV GÅRDE
2
31
2
Førerplass
Lampen forhar følgende
statusDette betyr Løsning - handling
P a r t i k k e l i l t e r lyser. n o e e r f e i l p å p a r t i k k e l i l t e r e t
(nivå tilsetning diesel, risiko
for tilstopping, ...). F å i l t e r e t s j e k k e t i P E U G E O T - n e t t v e r k e t .
Rubrikk 7, avsnitt "Nivåer".
Nærlys/
Kjørelys lyser.manuelt valg eller
automatisk tenning.
Drei ringen på lysbryteren til andre posisjon.
nærlysene tennes nås
tenningen skrus på: kjørelys
(avhengig av land). Rubrikk 3, avsnitt "Betjening ved rattet".
Fjernlys trekke bryteren mot seg. Trekk i bryteren for å komme tilbake til nærlys.
Blinklys blinker med
lydsignal.endring av retning indikert
med hendelen til venstre for
rattet. Til høyre: bryteren føres oppover.
Til venstre: bryteren føres nedover.
Tåkelys foran lyser. manuelt valg. Tåkelysene virker kun dersom parkeringslysene
eller nærlysene er tent.
Tåekbaklys lyser. manuelt valg. Tåkelysene virker kun dersom parkeringslysene
eller nærlysene er tent. Ved normalt siktforhold,
skal disse lysene slukkes når de ikke lenger er
nødvendige. "Dette lyset virker blendende".
Page 28 of 148
32
Førerplass
Lampen i
displayethar følgende
status
Dette betyr Løsning - handling
Hastighetsre-
gulator lyser. hastighetsregulator valgt. Manuelt valg. Rubrikk 3, avsnitt "Betjening ved
rattet".
Hastighets-
begrenser lyser. hastighetsbegrenser valgt. Manuelt valg. Rubrikk 3, avsnitt "Betjening ved
rattet".
Gløding
Diesel lyser.klimaforholdene krever
gløding. Vent til lampen slukker for å starte bilen.
Vann i
d i e s e l i l t e r e t lyser sammen
med en
meldin i
displayet.
v a n n i d i e s e l i l t e r e t .
F å i l t e r e t t a p p e t i P E U G E O T - f o r h a n d l e r n e t t e t .
Rubrikk 7, avsnitt "Kontroller".
Avbhengig av land.
Vedlike-
holdsnøkkel lyser.bilen skal snart inn til
vedlikehold. Se listen over vedlikeholdsoperasjoner i
vedlikeholdsheftet. Få dette arbeidet utført i
PEUGEOT-forhandlernettet.
Klokkeslett blinker. timeinnstilling. Bruk knappen på venstre side av
insturmentpanelet. Rubrikk 2, i begynnelsen av
avsnittet "Førerplass".
Page 29 of 148
33
KLAR TIL å KJØRE AV GÅRDE
2
33
2
Førerplass
DRIVSTOFFMÅLER KJØLEVÆSKETEMPERATUR
N å l e n b e i n n e r s e g m e l l o m d e n b l å
og den røde sonen: normal funksjon.
Under ekstreme bruksforhold eller
spesielle klimatiske forhold, kan det
hende at nålen nærmer seg den røde
sonen. Hva skal du gjøre dersom nålen
kommer inn i den røde sonen:
Sakne farten eller la bilen gå på
tomgang.
Hva skal du gjøre dersom
kontrollampen tennes:
-
stopp bilen med en gang og skru av
tenningen. Det kan hende at kjøleviften
fortsetter å fungere, og det for en
periode på opp til ca. 10 minutter.
- vent til motoren blir kald før du
sjekker nivået og eventuelt etterfyller
kjølevæske. Følg disse rådene.
Fordi kjøleanlegget er under trykk, må
du overholde følgende forholdsregler
for å unngå brannskader:
- vent i minst én time etter at motoren er skrudd av før du
begynner undersøkelsen,
- skru proppen 1/4 omdreining rundt for å slippe ut trykket før du åpner,
- når trykket er falt, sjekk nivået i ekspansjonstanken,
- om nødvendig, fjern proppen for å etterfylle.
Dersom nålen forblir i den røde sonen,
få systemet kontrollert i PEUGEOT-
forhandlernettet.
Se avsnitt 7 under "Nivåer".
Se avsnitt 7 under "Drivstoff".
Drivstoffnivået kontrolleres hver gang
nøkkelen settes i posisjon "tenning
tilbehør".
Indikatoren viser:
-
1: tanken er full, ca. 60 liter.
- 0: tanken er nesten tom,
kontrollampen lyser kontinuerlig.
Ved kjøring på plant underlag vil
denne lampen tennes når det er ca.
8 liter igjen på tanken.
Page 30 of 148
34
Førerplass
Punktert dekk
Stopp bilen umiddelbart og unngå brå
bevegelser med rattet eller bremsene.
Få det defekte hjulet (som er punktert
eller som har altfor lite luft) skiftet,
og kontroller dekktrykket så fort som
mulig.
Manglende sensorer
D e t t e b e t y r a t e t t e l l e r l e r e h j u l i k k e
detekteres av systemet. Ta kontakt
med PEUGEOT-forhandlernettet for å
få den/de defekte sensorene skiftet ut.
Denne meldingen vil også gis dersom
e t t a v h j u l e n e b e i n n e r s e g l a n g t u n n a
bilen (til reparasjon) eller dersom det
monteres et hjul som ikke er utstyrt
med sensor.
Enhver reparasjon eller utskifting av
hjul som er utstyrt med dette systemet
skal utføres av et PEUGEOT-verksted.
Systemet for deteksjon av
manglende dekktrykk kan ikke
erstatte førerens ansvar og
overvåking.
Systemet kan ikke erstatte en
regelmessig kontroll av dekktrykket
(inkl. reservehjulet). Ved denne typen
kontroller vil man kunne forsikre seg
at bilens dynamiske egenskaper er
optimale, og at dekkene ikke slites
for fort, spesielt under krevende
kjøreforhold (stor belastning, høy
hastighet).
Systemet kan tidvis forstyrres av
radiosignaler med tilsvarende
frekvenser.
DETEKTOR FOR LAVT
DEKKTRYKK
- CO (karbonmonoksyd),
- HC (uforbrente hydrokarboner),
- NOx (nitrogenoksyd) eller partikler,
som detekteres av oksygensonder som
er plassert før og etter katalysatorene.
Føreren blir varslet om funksjonsfeil
på eksosrenseanlegget ved at
den spesielle lampen tennes i
instrumentpanelet.
Det er risiko for skade på
katalysatoren. Få kontroll utført i
PEUGEOT-forhandlernettet.
EKSOSRENSNINGFor lavt dekktrykk
Få dekktrykket kontrollert så snart som
mulig.Rubrikk 8, avsnitt om "Hjulskift".
Dersom et dekk blir oppbevart inne
i bilen, vil denne meldingen gis for å
varsle om at det er nødvendig å få det
reparert. Dette gjør at andre meldinger
av samme type ikke vil bli gitt.
Sensorer kontrollerer dekktrykket
under kjøring (ved hastighet over
25 km/t) og gir et varselsignal dersom
dekktrykket er utilstrekkelig eller
dersom et dekk har punktert. EODB (European On Board
Diagnosis) er et europeisk
integrert diagnosesystem
som blant annet overholder
de gjeldende normer når det
gjelder utslipp av:
Ved detektering
(dekk med lavt trykk
eller punktert dekk,
funksjonsfeil for en
sensor) vil dette varsles
ved hjelp av et symbol, et lydsignal og
en melding i displayet.
