Page 131 of 148
126
Lamp vervangen
Z i e v o o r m e e r i n f o r m a t i e " L a m p e n " .
1. Remlichten/achterlichten
Type B , P 2 1 / 5 W - 2 1 / 5 W
2. Richtingaanwijzers
Type B , P Y 2 1 W - 2 1 W
( a m b e r k l e u r i g )
3. Achteruitrijlichten
Type B , P 2 1 W - 2 1 W
4. Mistachterlicht
Type B , P 2 1 W - 2 1 W - B e p a a l d e p l a a t s v a n d e d e f e c t e
l a m p e n o p e n d e a c h t e r d e u r e n i n
e e n h o e k v a n 1 8 0 ° .
R a a d p l e e g i n r u b r i e k 2 h e t g e d e e l t e
" T o e g a n g t o t d e a u t o " .
- V e r w i j d e r d e t w e e s c h r o e v e n m e t b e h u l p v a n d e s c h r o e v e n d r a a i e r
u i t d e g e r e e d s c h a p s s e t o n d e r d e
r e c h t e r v o o r s t o e l .
- T r e k a a n d e b u i t e n z i j d e d e l a m p u n i t l o s .
- H o u d d e l a m p u n i t v a s t e n n e e m d e s t e k k e r l o s . - M a a k d e 4 b o r g l i p p e n l o s e n
v e r w i j d e r d e l a m p h o u d e r u i t d e
l a m p u n i t .
- D r u k d e d e f e c t e l a m p i e t s i n e n d r a a i h e m l i n k s o m o m h e m t e
v e r w i j d e r e n .
- V e r v a n g d e l a m p .
V o o r h e t v e r w i j d e r e n v a n d e l a m p u n i t :
- a u t o ' s m e t a c h t e r k l e p : b e w e e g d e l a m p u n i t r i c h t i n g h e t m i d d e n v a n d e
a u t o ,
- a u t o ' s m e t a c h t e r d e u r e n : t r e k d e l a m p u n i t n a a r u t o e .
L e t e r b i j h e t t e r u g p l a a t s e n v a n d e
l a m p u n i t o p d a t d e b o r g l i p p e n j u i s t
g e p l a a t s t w o r d e n e n d a t d e b e d r a d i n g
n i e t b e k n e l d r a a k t .
N a h e t v e r v a n g e n v a n e e n r i c h t i n g a a n w i j z e r
a c h t e r d u u r t h e t m e e r d a n o n g e v e e r 2 m i n u t e n
v o o r d a t d e z e o p n i e u w g e ï n i t i a l i s e e r d i s .
ACHTERLICHTEN
Page 132 of 148
127
SNEL WEER OP WEG
8
Lamp vervangen
KENTEKENPLAATVERLICHTING
Type A , W 5 W - 5 W
- D r a a i d e t w e e m o e r e n l o s .
- D r u k d e p e n n e n i n .
- N e e m i n d i e n n o d i g d e s t e k k e r l o s o m d e h e t r e m l i c h t t e v e r w i j d e r e n .
- V e r v a n g d e l a m p .
Met achterklep
- W i p h e t l a m p g l a s m e t b e h u l p v a n
e e n s c h r o e v e n d r a a i e r l o s .
- V e r v a n g d e l a m p .
- B r e n g h e t l a m p g l a s a a n e n d r u k h e t a a n d e b o v e n z i j d e v a s t .
DERDE REMLICHT
Type A , W 1 6 W - 1 6 W
Met achterdeuren
- M a a k d e b e k l e d i n g a a n d e b i n n e n z i j d e l o s .
- D r u k d e b o r g l i p o p z i j e n n e e m d e s t e k k e r l o s .
- D r a a i d e l a m p h o u d e r e e n k w a r t o m w e n t e l i n g l i n k s o m .
- V e r v a n g d e l a m p .
- P l a a t s d e l a m p h o u d e r t e r u g e n s l u i t d e s t e k k e r w e e r a a n .
- P l a a t s d e b e k l e d i n g t e r u g .
Page 133 of 148
128
Zekering vervangen
ZEKERINGEN VERVANGEN
D e z e k e r i n g e n k a s t e n b e v i n d e n z i c h :
- i n h e t o n d e r s t e g e d e e l t e v a n d e l i n k e r z i j d e v a n h e t d a s h b o a r d
( a c h t e r h e t d e k s e l ) ,
- i n d e m o t o r r u i m t e ( v l a k b i j d e a c c u ) .
A l s u w a u t o i s v o o r z i e n v a n
e e n t r e k h a a k o f a a n s l u i t i n g e n
v o o r c a r r o s s e r i e - e n p l a n c h e r
c a b i n e - o m b o u w w o r d t e e n e x t r a
z e k e r i n g e n k a s t g e m o n t e e r d r e c h t s
a c h t e r d e s c h e i d i n g s w a n d .
I n d e t a b e l l e n s t a a n a l l e e n d e
n u m m e r s v a n d e z e k e r i n g e n v e r m e l d
d i e d e g e b r u i k e r m e t b e h u l p v a n
d e t a n g e n d e r e s e r v e z e k e r i n g e n
d i e z i c h a c h t e r h e t o p b e r g v a k j e i n
d e r e c h t e r z i j d e v a n h e t d a s h b o a r d
b e v i n d e n , k a n v e r v a n g e n . R a a d p l e e g
v o o r a l l e a n d e r e w e r k z a a m h e d e n h e t
P E U G E O T - n e t w e r k .
Vervangen van een zekering
Vervang een defecte zekering altijd
door een zekering met dezelfde
stroomsterkte.
P E U G E O T i s n i e t a a n s p r a k e l i j k v o o r
k o s t e n v a n h e r s t e l v a n u w a u t o o f
s t o r i n g e n d i e w o r d e n v e r o o r z a a k t d o o r
h e t m o n t e r e n v a n e x t r a a c c e s s o i r e s
d i e n i e t h e t P E U G E O T - n e t w e r k
a a n b e v o l e n e n g e l e v e r d w o r d e n e n
n i e t v o l g e n s d e v o o r s c h r i f t e n z i j n
g e m o n t e e r d . D i t g e l d t m e t n a m e v o o r
a p p a r a t u u r m e t e e n g e z a m e n l i j k
s t r o o m v e r b r u i k v a n m e e r d a n
1 0 m i l l i a m p è r e .
I n f o r m a t i e v o o r m o n t e u r s :
r a a d p l e e g v i a h e t n e t w e r k d e
s c h e m a ' s v a n d e " M é t h o d e s " v o o r
v o l l e d i g e i n f o r m a t i e o v e r d e z e k e r i n g e n
e n r e l a i s . V o o r d a t e e n z e k e r i n g w o r d t v e r v a n g e n ,
m o e t e e r s t d e o o r z a a k v a n d e s t o r i n g
o p g e s p o o r d e n v e r h o l p e n z i j n .
- G e b r u i k d e t a n g .
Page 134 of 148
129
SNEL WEER OP WEG
8
Zekering vervangen
ZEKERINGEN DASHBOARD
K a n t e l h e t d e k s e l o m b i j d e z e k e r i n g e n
t e k o m e n . Z e k e r i n g
F A m p è r e
A F u n c t i e s
1 15 R u i t e n w i s s e r a c h t e r
2 - V r i j
3 5 A i r b a g
4 10 A i r c o n d i t i o n i n g , d i a g n o s e a a n s l u i t i n g , b e d i e n i n g
b u i t e n s p i e g e l , h o o g t e v e r s t e l l i n g k o p l a m p e n
5 30 R u i t b e d i e n i n g
6 30 Sloten
7 5 P l a f o n n i e r a c h t e r , k a a r t l e e s l a m p v ó ó r , d a k c o n s o l e
8 20 A u t o r a d i o , C D - w i s s e l a a r , d i s p l a y , w a a r s c h u w i n g l a g e
b a n d e n s p a n n i n g , a l a r m e n s i r e n e
9 30 1 2 V - a a n s l u i t i n g v o o r e n a c h t e r
10 15 Middenkolom 11 15 C o n t a c t s l o t ( z w a k s t r o o m )
12 15 R e g e n - e n l i c h t s e n s o r , a i r b a g
13 5 I n s t r u m e n t e n p a n e e l
14 15 P a r k e e r h u l p , b e d i e n i n g a u t o m a t i s c h e a i r c o n d i t i o n i n g ,
h a n d s f r e e s e t
15 30 Sloten
16 - V r i j
17 40 A c h t e r r r u i t - / s p i e g e l v e r w a r m i n g
Page 135 of 148
130
Zekering vervangen

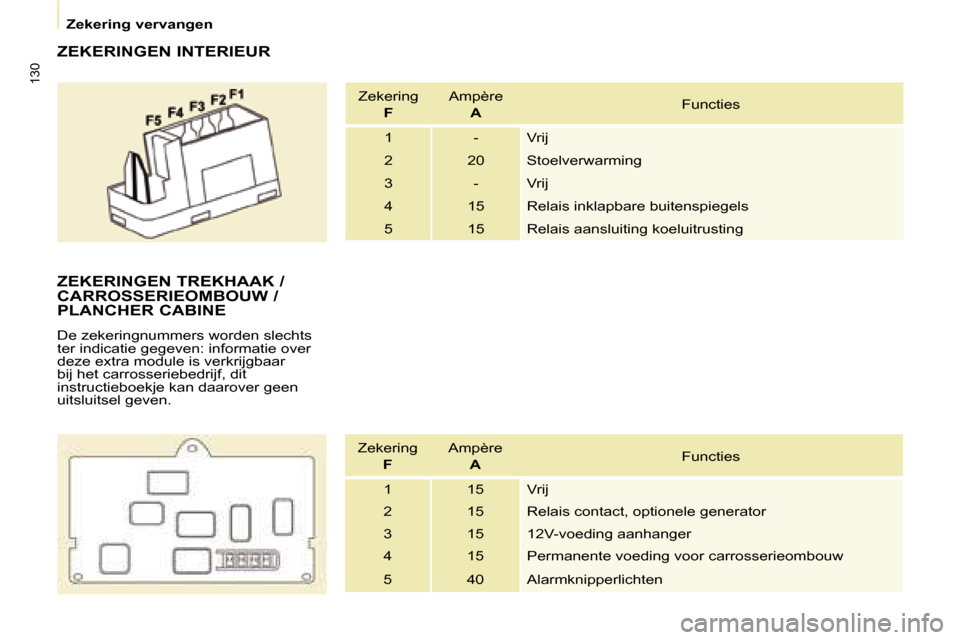

ZEKERINGEN INTERIEUR
Z e k e r i n g F A m p è r e
A F u n c t i e s
1 - V r i j
2 20 S t o e l v e r w a r m i n g
3 - V r i j
4 15 R e l a i s i n k l a p b a r e b u i t e n s p i e g e l s
5 15 R e l a i s a a n s l u i t i n g k o e l u i t r u s t i n g
ZEKERINGEN TREKHAAK /
CARROSSERIEOMBOUW /
PLANCHER CABINE
D e z e k e r i n g n u m m e r s w o r d e n s l e c h t s
t e r i n d i c a t i e g e g e v e n : i n f o r m a t i e o v e r
d e z e e x t r a m o d u l e i s v e r k r i j g b a a r
b i j h e t c a r r o s s e r i e b e d r i j f , d i t
i n s t r u c t i e b o e k j e k a n d a a r o v e r g e e n
u i t s l u i t s e l g e v e n .
Z e k e r i n g F A m p è r e
A F u n c t i e s
1 15 V r i j
2 15 R e l a i s c o n t a c t , o p t i o n e l e g e n e r a t o r
3 15 1 2 V - v o e d i n g a a n h a n g e r
4 15 P e r m a n e n t e v o e d i n g v o o r c a r r o s s e r i e o m b o u w
5 40 A l a r m k n i p p e r l i c h t e n
Page 136 of 148
131
SNEL WEER OP WEG
8
Zekering vervangen
ZEKERINGEN IN DE
MOTORRUIMTE
M a a k , n a h e t o p e n e n v a n d e m o t o r k a p ,
de klemmen los en kantel de kast om
b i j d e z e k e r i n g e n t e k o m e n . Z e k e r i n g
F A m p è r e
A F u n c t i e s
1 20 E l e k t r o n i s c h e e e n h e i d m o t o r
2 15 Claxon
3 10 R u i t e n s p r o e i e r p o m p v o o r e n a c h t e r
4 20 K o p l a m p s p r o e i e r p o m p
5 15 M o t o r o n d e r d e l e n
6 10 H o e k s e n s o r s t u u r w i e l , E S P
7 10 R e m l i c h t s c h a k e l a a r e n s c h a k e l a a r k o p p e l i n g s p e d a a l
8 25 S t a r t m o t o r
9 10 M o t o r k o p l a m p h o o g t e v e r s t e l l i n g , m o d u l e
w a g e n p a r k b e h e e r
10 30 M o t o r o n d e r d e l e n
11 40 V r i j
12 30 R u i t e n w i s s e r
13 40 B S I
14 30 P o m p
15 10 G r o o t l i c h t r e c h t s
16 10 G r o o t l i c h t l i n k s
17 15 D i m l i c h t r e c h t s
18 15 D i m l i c h t l i n k s
Page 137 of 148
132
Ruitenwisserblad vervangen
De ruitenwissers vóór in een
speciale stand zetten
- B e w e e g d e r u i t e n w i s s e r s c h a k e l a a r b i n n e n é é n m i n u u t n a h e t a f z e t t e n
v a n h e t c o n t a c t o m l a a g o m d e
r u i t e n w i s s e r s n a a r d e v o o r r u i t s t i j l e n
t e b e w e g e n ( s p e c i a l e s t a n d ) . Vervangen van een wisserblad vóór
- T i l d e r u i t e n w i s s e r a r m o p .
- M a a k h e t w i s s e r b l a d l o s e n
v e r w i j d e r h e t .
- M o n t e e r h e t n i e u w e w i s s e r b l a d .
- Z e t d e r u i t e n w i s s e r a r m t e r u g .
Z e t h e t c o n t a c t a a n e n b e d i e n
d e r u i t e n w i s s e r s c h a k e l a a r o m d e
r u i t e n w i s s e r s i n d e r u s t s t a n d t e z e t t e n . Vervangen van het wisserblad
achter
- T i l d e r u i t e n w i s s e r a r m o p , m a a k d e
c l i p l o s e n v e r w i j d e r h e t w i s s e r b l a d .
- M o n t e e r h e t n i e u w e w i s s e r b l a d e n z e t d e r u i t e n w i s s e r a r m t e r u g .
WISSERBLADEN VERVANGEN
Page 138 of 148
133
SNEL WEER OP WEG
8
Slepen van uw auto
Zonder takelen
(4 wielen op de grond)
G e b r u i k h i e r v o o r a l t i j d e e n s l e e p s t a n g .
SLEPEN VAN DE AUTOAan de voorzijde
- m a a k h e t k l e p j e a a n d e o n d e r k a n t l o s m e t b e h u l p v a n h e t v l a k k e
g e d e e l t e v a n h e t s l e e p o o g ,
- d r a a i h e t d e m o n t e e r b a r e s l e e p o o g v a s t t o t h e t s t u i t .
Aan de achterzijde
- m a a k h e t k l e p j e l o s m e t b e h u l p v a n e e n m u n t s t u k o f h e t p l a t t e u i t e i n d e
v a n h e t s l e e p o o g ,
- d r a a i h e t d e m o n t e e r b a r e s l e e p o o g v a s t t o t h e t s t u i t . B i j h e t s l e p e n v a n d e a u t o m e t
s t i l s t a a n d e m o t o r z i j n d e r e m - e n
s t u u r b e k r a c h t i g i n g u i t g e s c h a k e l d .
Getakeld (2 wielen op de grond)
H e t t a k e l e n v a n d e w a g e n b i j d e w i e l e n
g e n i e t d e v o o r k e u r .
H e t s l e e p o o g i s o p g e b o r g e n i n d e
g e r e e d s c h a p s s e t , o n d e r d e r e c h t e r
v o o r s t o e l .
Page 139 of 148
134
Afmetingen
Page 140 of 148
135

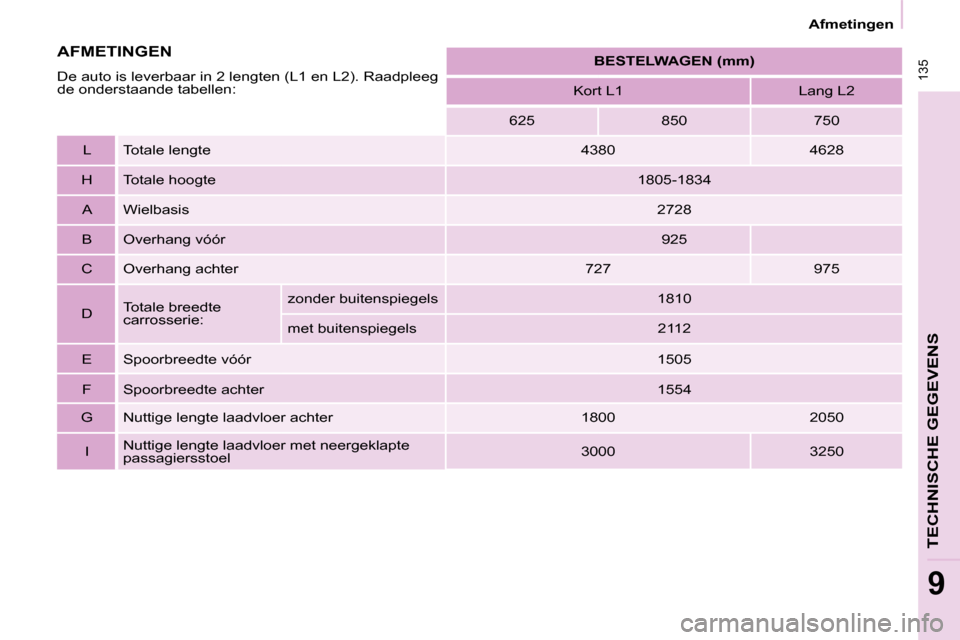

Afmetingen
TECHNISCHE GEGEVENS
9
BESTELWAGEN (mm)
K o r t L 1 L a n g L 2
625 850 750
L T o t a l e l e n g t e 4380 4628
H T o t a l e h o o g t e 1 8 0 5 - 1 8 3 4
A W i e l b a s i s 2728
B O v e r h a n g v ó ó r 925
C O v e r h a n g a c h t e r 727 975
D T o t a l e b r e e d t e
c a r r o s s e r i e : z o n d e r b u i t e n s p i e g e l s
1810
m e t b u i t e n s p i e g e l s 2112
E S p o o r b r e e d t e v ó ó r 1505
F S p o o r b r e e d t e a c h t e r 1554
G N u t t i g e l e n g t e l a a d v l o e r a c h t e r 1800 2050
I N u t t i g e l e n g t e l a a d v l o e r m e t n e e r g e k l a p t e
p a s s a g i e r s s t o e l 3000 3250AFMETINGEN
D e a u t o i s l e v e r b a a r i n 2 l e n g t e n ( L 1 e n L 2 ) . R a a d p l e e g
d e o n d e r s t a a n d e t a b e l l e n :
