Substituir um fusível
SUBSTITUIR UM FUSÍVEL

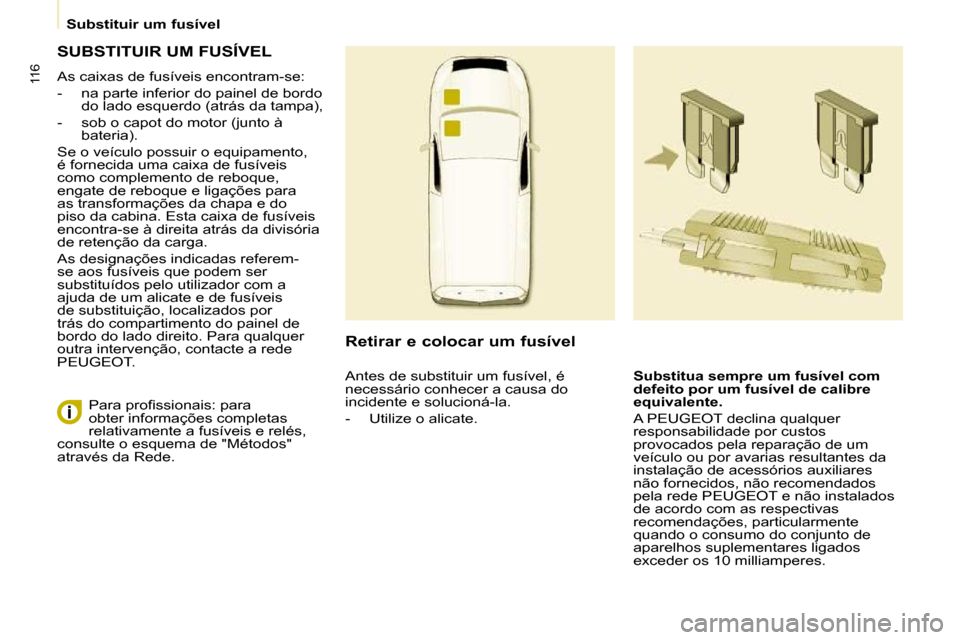

As caixas de fusíveis encontram-se:
- na parte inferior do painel de bordo do lado esquerdo (atrás da tampa),
- sob o capot do motor (junto à bateria).
Se o veículo possuir o equipamento,
é fornecida uma caixa de fusíveis
como complemento de reboque,
engate de reboque e ligações para
as transformações da chapa e do
piso da cabina. Esta caixa de fusíveis
encontra-se à direita atrás da divisória
de retenção da carga.
As designações indicadas referem-
se aos fusíveis que podem ser
substituídos pelo utilizador com a
ajuda de um alicate e de fusíveis
de substituição, localizados por
trás do compartimento do painel de
bordo do lado direito. Para qualquer
outra intervenção, contacte a rede
PEUGEOT. Retirar e colocar um fusível

Substitua sempre um fusível com
defeito por um fusível de caIibre
equivalente.
A PEUGEOT declina qualquer
responsabilidade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede PEUGEOT e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10 milliamperes.
Para profi ssionais: para
obter informações completas
relativamente a fusíveis e relés,
consulte o esquema de "Métodos"
através da Rede. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
- Utilize o alicate.

117
AJUDA RÁPIDA
7
Substituir um fusível

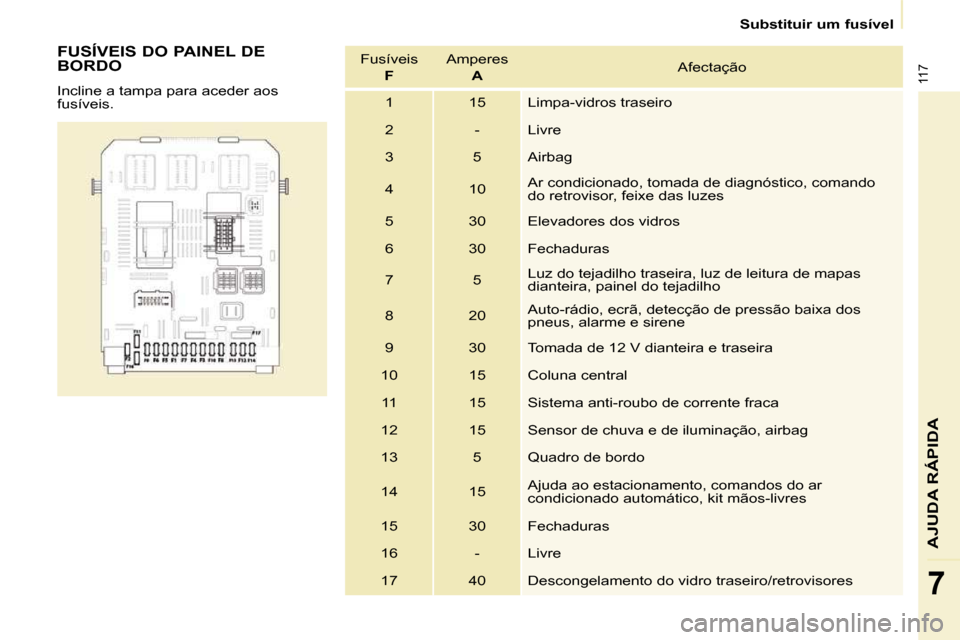

FUSÍVEIS DO PAINEL DE
BORDO
Incline a tampa para aceder aos
fusíveis. Fusíveis

F Amperes

A Afectação
1 15 Limpa-vidros traseiro
2 - Livre
3 5 Airbag
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, feixe das luzes
5 30 Elevadores dos vidros
6 30 Fechaduras
7 5 Luz do tejadilho traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30 Tomada de 12 V dianteira e traseira
10 15 Coluna central 11 15 Sistema anti-roubo de corrente fraca
12 15 Sensor de chuva e de iluminação, airbag
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, kit mãos-livres
15 30 Fechaduras
16 - Livre
17 40 Descongelamento do vidro traseiro/retrovisores

118
Substituir um fusível

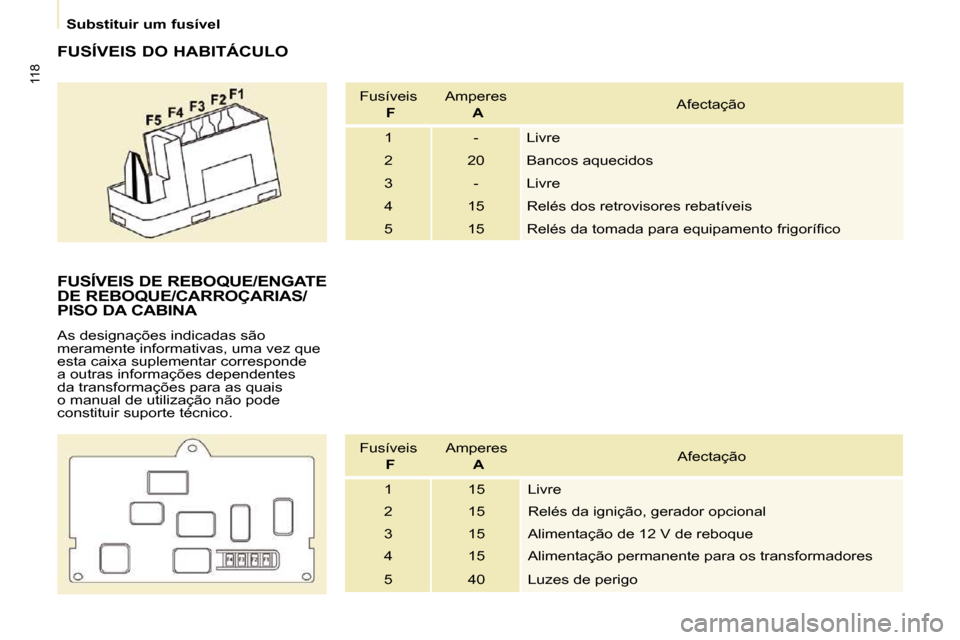

FUSÍVEIS DO HABITÁCULO Fusíveis F Amperes
A Afectação
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relés dos retrovisores rebatíveis
5 15 Relés da tomada para equipamento frigorífi co
FUSÍVEIS DE REBOQUE/ENGATE
DE REBOQUE/CARROÇARIAS/
PISO DA CABINA
As designações indicadas são
meramente informativas, uma vez que
esta caixa suplementar corresponde
a outras informações dependentes
da transformações para as quais
o manual de utilização não pode
constituir suporte técnico. Fusíveis F Amperes
A Afectação
1 15 Livre
2 15 Relés da ignição, gerador opcional
3 15 Alimentação de 12 V de reboque
4 15 Alimentação permanente para os transformadores
5 40 Luzes de perigo

119
AJUDA RÁPIDA
7
Substituir um fusível
FUSÍVEIS SOB O CAPOT
DO MOTOR
Depois de abrir o capot, desencaixe
e incline a caixa para aceder aos
fusíveis. Fusíveis

F Amperes

A Afectação
1 20 Controlo do motor
2 15 Avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba lava-faróis
5 15 Componentes do motor
6 10 Sensor angular do volante, ESP
7 10 Contactor de paragem, contactor de embraiagem
8 25 Motor de arranque
9 10 Motor do feixe das luzes, caixa de gestão de
estacionamento
10 30 Componentes do motor
11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10 Luz de estrada direita
16 10 Luz de estrada esquerda
17 15 Luz de cruzamento direita
18 15 Luz de cruzamento esquerda

120

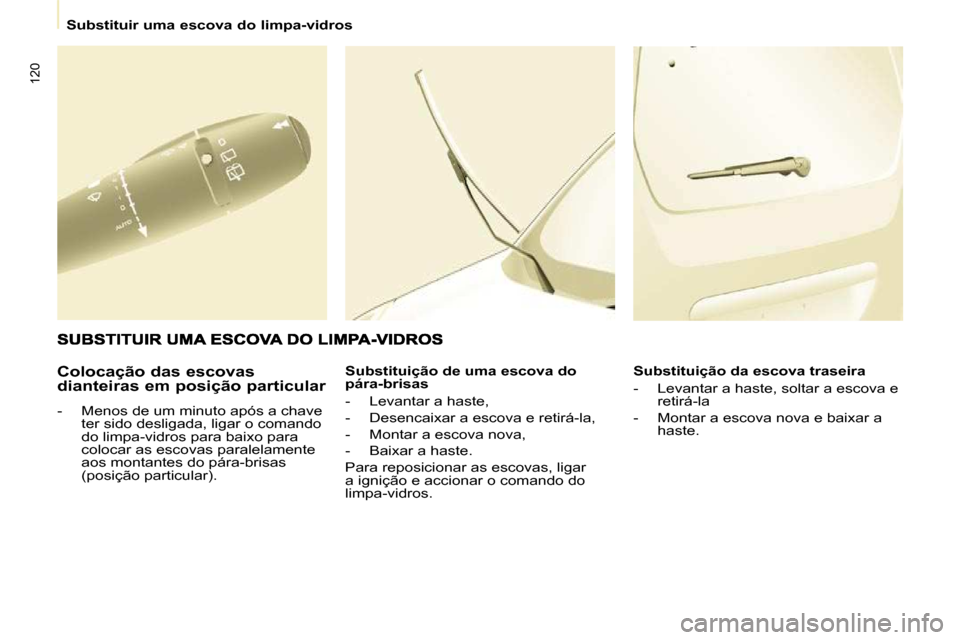

Substituir uma escova do limpa-vidros
Colocação das escovas
dianteiras em posição particular
- Menos de um minuto após a chave ter sido desligada, ligar o comando
do limpa-vidros para baixo para
colocar as escovas paralelamente
aos montantes do pára-brisas
(posição particular). Substituição de uma escova do
pára-brisas
- Levantar a haste,
- Desencaixar a escova e retirá-la,
- Montar a escova nova,
- Baixar a haste.
Para reposicionar as escovas, ligar
a ignição e accionar o comando do
limpa-vidros. Substituição da escova traseira
- Levantar a haste, soltar a escova e
retirá-la
- Montar a escova nova e baixar a haste.

121
AJUDA RÁPIDA
7
Fazer rebocar o seu veículo
Sem elevação (quatro rodas no
solo)
Deve utilizar sempre uma barra de
reboque.

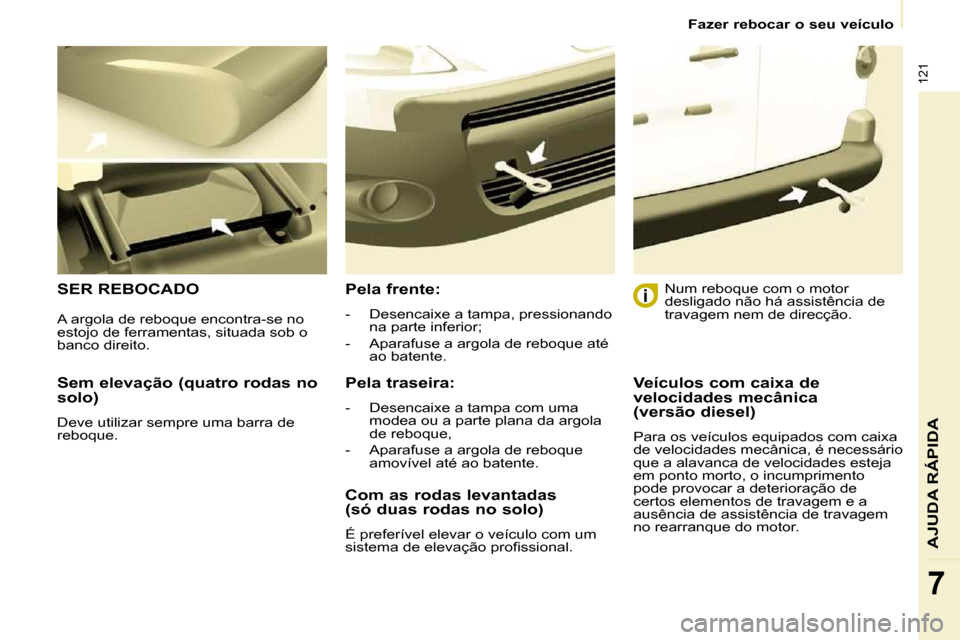

SER REBOCADO Pela frente:
- Desencaixe a tampa, pressionando na parte inferior;
- Aparafuse a argola de reboque até ao batente.
Pela traseira:
- Desencaixe a tampa com uma modea ou a parte plana da argola
de reboque,
- Aparafuse a argola de reboque amovível até ao batente. Num reboque com o motor
desligado não há assistência de
travagem nem de direcção.
Com as rodas levantadas
(só duas rodas no solo)
É preferível elevar o veículo com um
sistema de elevação profi ssional.
A argola de reboque encontra-se no
estojo de ferramentas, situada sob o
banco direito.
Veículos com caixa de
velocidades mecânica
(versão diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja
em ponto morto, o incumprimento
pode provocar a deterioração de
certos elementos de travagem e a
ausência de assistência de travagem
no rearranque do motor.

122
Dimensões

123
Dimensões

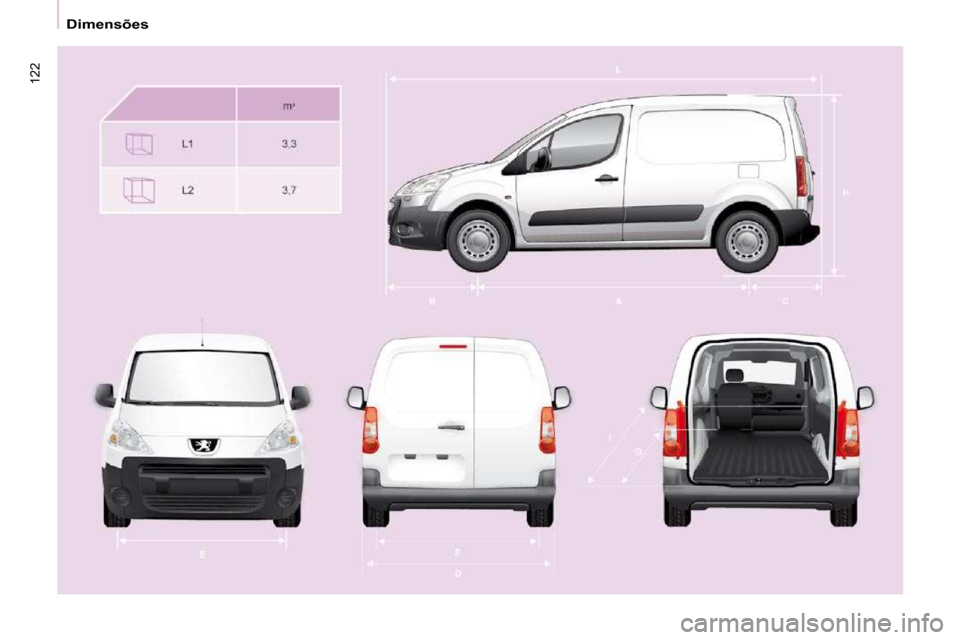

CARACTERÍSTICAS TÉCNICAS
8

FURGÃO (mm)
Curto - L1 Longo - L2
625 850 750
L Comprimento total 4 380 4 628
H Altura total 1 805-1 834
A Distância entre eixos 2 728
B Inclinação dianteira 925
C Inclinação traseira 727 975
D Largura total: sem retrovisores 1 810
com retrovisores 2 112
E Largura de vias dianteira 1 505
F Comprimento piso inferior 1 554
G Comprimento útil do piso traseiro 1 800 2 050
I Comprimento útil com o banco do passageiro
dianteiro rebatido 3 000 3 250

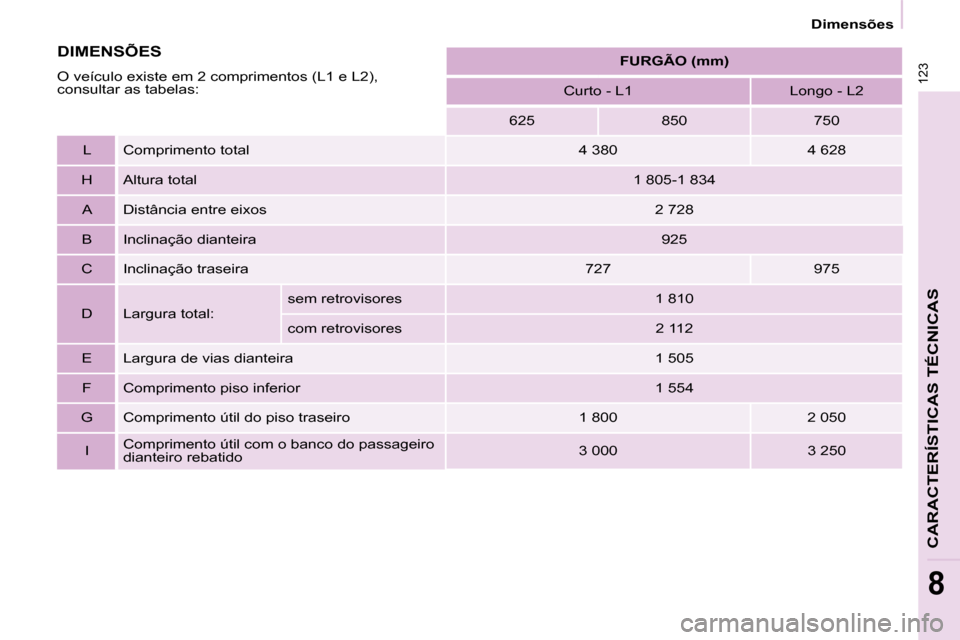

DIMENSÕES DIMENSÕES
O veículo existe em 2 comprimentos (L1 e L2),
consultar as tabelas:

124
Dimensões

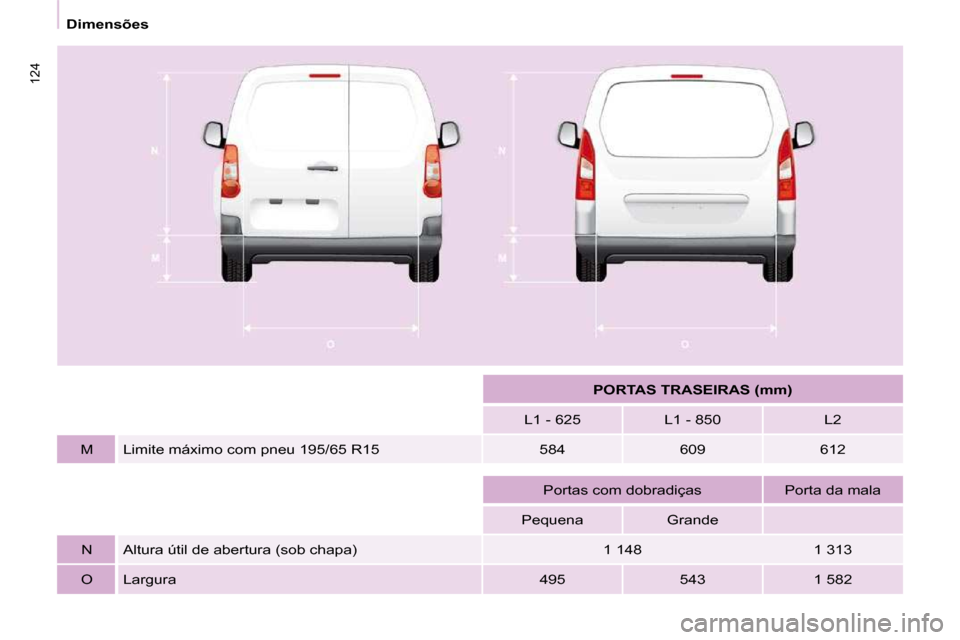

PORTAS TRASEIRAS (mm)
L1 - 625 L1 - 850 L2
M Limite máximo com pneu 195/65 R15 584 609 61 2


Portas com dobradiças Porta da mala
Pequena Grande

N Altura útil de abertura (sob chapa) 1 148 1 313
O Largura 495 543 1 582

Dimensões
CARACTERÍSTICAS TÉCNICAS
8

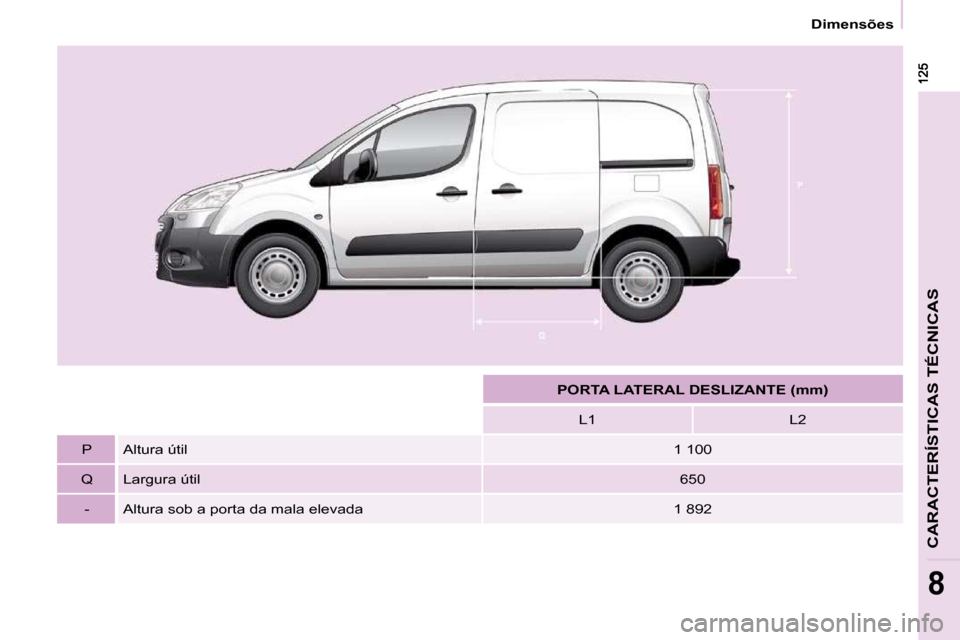

PORTA LATERAL DESLIZANTE (mm)
L1 L2
P Altura útil 1 100
Q Largura útil 650
- Altura sob a porta da mala elevada 1 892
