Peugeot Partner 2010 Manual do proprietário (in Portuguese)

89
SEGURANÇA
4
Crianças a bordo
Rubrica 4, parte "Airbags". A função das cadeiras de crianças
e a neutralização do airbag do
passageiro são comuns a toda a
gama PEUGEOT.
Na ausência da neutralização do
airbag passageiro, é estritamente
proibido instalar uma cadeira de
criança "de costas para a estrada" nos
lugares dianteiros.
CADEIRAS DE CRIANÇAS UNIVERSAIS RECOMENDADAS PELA PEUGEOT
A PEUGEOT propõe uma gama completa de cadeiras de criança referenci adas que se fi xam com o cinto de segurança de três pontos :
Grupo 0: do nascimento aos 10 kg
Grupo 0+: do nascimento aos 13 kg
L1
"RÖMER Baby-Safe Plus"
instala-se de costas para a estrada .
Grupos 1, 2 e 3: de 9 a 36 kg
L2
"KIDDY Life"
A utilização da protecção é obrigatória para o transporte das crianças mais novas (de 9 a 18 kg) .
Grupos 2 e 3: de 15 a 36 kg
L3
"RECARO Start" .
L4
"KLIPPAN Optima"
A partir dos seis anos (cerca 22 kg) só a sobre-elevação é utilizada.

89
SEGURANÇA
4
Crianças a bordo
Rubrica 4, parte "Airbags". A função das cadeiras de crianças
e a neutralização do airbag do
passageiro são comuns a toda a
gama PEUGEOT.
Na ausência da neutralização do
airbag passageiro, é estritamente
proibido instalar uma cadeira de
criança "de costas para a estrada" nos
lugares dianteiros.
CADEIRAS DE CRIANÇAS UNIVERSAIS RECOMENDADAS PELA PEUGEOT
A PEUGEOT propõe uma gama completa de cadeiras de criança referenci adas que se fi xam com o cinto de segurança de três pontos :
Grupo 0: do nascimento aos 10 kg
Grupo 0+: do nascimento aos 13 kg
L1
"RÖMER Baby-Safe Plus"
instala-se de costas para a estrada .
Grupos 1, 2 e 3: de 9 a 36 kg
L2
"KIDDY Life"
A utilização da protecção é obrigatória para o transporte das crianças mais novas (de 9 a 18 kg) .
Grupos 2 e 3: de 15 a 36 kg
L3
"RECARO Start" .
L4
"KLIPPAN Optima"
A partir dos seis anos (cerca 22 kg) só a sobre-elevação é utilizada.

90
Crianças a bordo

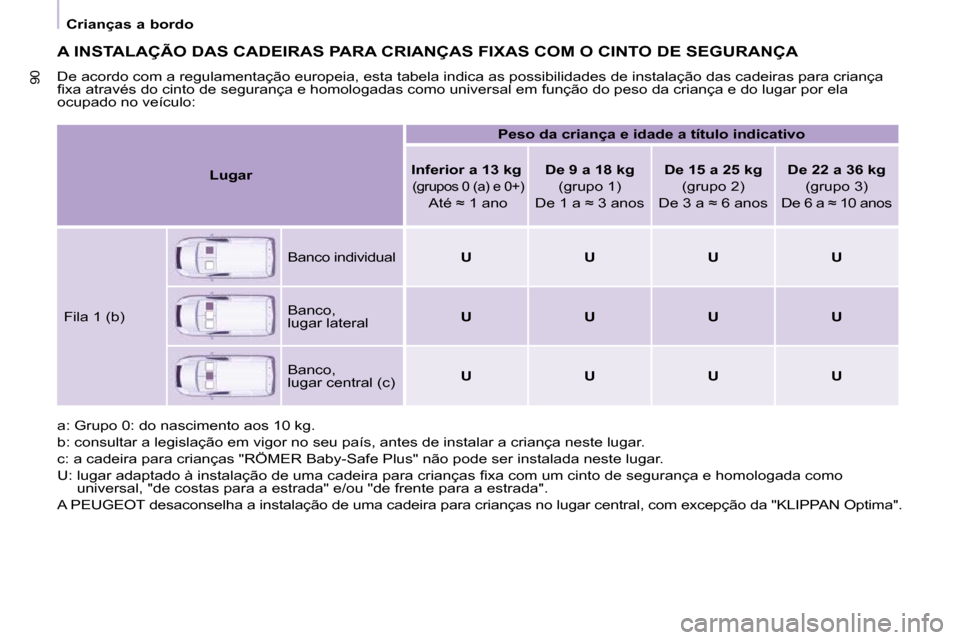

A INSTALAÇÃO DAS CADEIRAS PARA CRIANÇAS FIXAS COM O CINTO DE SEGURANÇA
De acordo com a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para criança fi xa através do cinto de segurança e homologadas como universal e m função do peso da criança e do lugar por ela ocupado no veículo:
a: Grupo 0: do nascimento aos 10 kg.
b: consultar a legislação em vigor no seu país, antes de instalar a criança neste lugar.
c: a cadeira para crianças "RÖMER Baby-Safe Plus" não pode ser instalad a neste lugar.
U: lugar adaptado à instalação de uma cadeira para crianças fi xa com um cinto de segurança e homologada como universal, "de costas para a estrada" e/ou "de frente para a estrad a".
A PEUGEOT desaconselha a instalação de uma cadeira para crianças no lugar central, com excepção da "KLIPPAN Optima".
Lugar
Peso da criança e idade a título indicativo
Inferior a 13 kg
(grupos 0 (a) e 0+)
Até ≈ 1 ano
De 9 a 18 kg
(grupo 1)
De 1 a ≈ 3 anos
De 15 a 25 kg
(grupo 2)
De 3 a ≈ 6 anos
De 22 a 36 kg
(grupo 3)
De 6 a ≈ 10 anos
Fila 1 (b)
Banco individual UUUU
Banco, lugar lateral UUUU
Banco, lugar central (c) UUUU

91
SEGURANÇA
4
Crianças a bordo
CONSELHOS PARA AS
CADEIRAS DE CRIANÇAS
Uma instalação incorrecta de uma
cadeira para crianças compromete a
protecção desta em caso de colisão.
Pense em colocar os cintos de
segurança ou os cintos das cadeiras
para crianças limitando ao máximo
as folgas em relação ao corpo da
criança, mesmo para trajectos curtos.

Para uma instalação optimizada de uma cadeira para crianças "de frente para a estrada", verifi car que o seu encosto está bem apoiado ao encosto do banco do veículo e que o encosto de cabeça não incomoda.
Se tiver que retirar o encosto de cabeça, assegurar-se de que fi ca bem arrumado ou fi xo para evitar que o mesmo se transforme em projéctil no caso de uma travagem brusca.
As crianças com menos de 10 anos não devem ser transportadas "de frente para a estrada" no lugar do passageiro dianteiro, excepto quando os lugares traseiros já estiverem ocupados por outras crianças ou se os bancos traseiros estiverem inutilizáveis ou não existirem.
Desactivar o airbag passageiro assim que uma cadeira para crianças "de costas para a estrada" for instalada no lugar dianteiro.
Caso contrário, a criança arriscar-se-á a ser gravemente ferida ou mesmo morta aquando do disparo do airbag.
Por razões de segurança nunca deixe:
- uma ou várias crianças sozinhas e sem vigilância no interior de um
veículo ,
- uma criança ou um animal num
veículo exposto ao sol com as
janelas fechadas,
- as chaves ao alcance das crianças no interior do veículo .
Para impedir a abertura acidental das portas, utilizar o dispositivo "Segurança das crianças".
Assegurar-se de que só abre um terço da superfície dos vidros traseiros.
Para proteger as crianças mais jovens dos raios solares, utilizar cortinas laterais nos vidros traseiros.
Instalação de uma sobre-elevação
A parte torácica do cinto deve estar posicionada sobre o ombro da criança sem lhe tocar o pescoço.
Verifi car se a parte abdominal do cinto de segurança passa bem sobre as coxas da criança.
A PEUGEOT recomenda que utilize a
sobre-elevação com encosto, equipado
com uma guia para o cinto ao nível do
ombro.

92
Atrelar um reboque Para saber mais sobre os pesos,
consulte os documentos do
veículo (certifi cado de
matrícula, ...) ou a rubrica 8, secção
"Pesos".
ATRELAR UM REBOQUE, UMA CARAVANA, UM BARCO ...

Distribuição da Carga
Distribua a carga no reboque para
que os objectos mais pesados fi quem
o mais perto possível do eixo e que
o peso sobre o ponto de engate se
aproxime do máximo autorizado mas
sem ultrapassá-lo.

Arrefecimento
Ao rebocar numa zona inclinada,
a temperatura do líquido de
arrefecimento aumenta. Como o ventilador é accionado
electricamente, a sua capacidade de
arrefecimento não depende do regime
do motor.
Pelo contrário, utilize uma velocidade
de caixa elevada para baixar o regime
do motor e reduza a sua velocidade.
Em todos os casos, preste atenção
à temperatura do líquido de
arrefecimento.
Conselhos de Condução
O veículo rebocado deve estar em roda
livre: caixa de velocidades em ponto morto.

93
ACESSÓRIOS
5
Atrelar um reboque
Utilização correcta
Em alguns casos de utilização
particularmente severas (tracção da
carga máxima num forte declive com
temperaturas elevadas), o motor limita
automaticamente a sua potência.
Neste caso, a desactivação automática
do ar condicionado permite recuperar
a potência do motor.

Pneus
Verifi que a pressão dos pneus
do veículo tractor (ver a rubrica 8 na
secção "Elementos de identifi cação") e
do reboque, respeitando as pressões
recomendadas. Rubrica 6, secção "Níveis".
Em caso de acendimento do
avisador de temperatura do
líquido de arrefecimento, pare
o veículo e desligue o motor
assim que possível.

Travões
Com um atrelado, a distância de
travagem aumenta. Circule a uma
velocidade moderada, engrene uma
velocidade inferior a tempo e trave
progressivamente. Engate de reboque
Recomendamos que utilize reboques
e luzes traseiras de origem PEUGEOT,
que foram testados e homologados a
partir do momento de concepção do
seu veículo e que confi e a montagem
destes dispositivos à rede PEUGEOT.
Em caso de montagem fora da
rede PEUGEOT, esta deve ser
obrigatoriamente efectuada utilizando
as pré-instalações eléctricas
localizadas na traseira do veículo
e respeitando as indicações do
construtor.
Em conformidade com as prescrições
gerais acima indicadas, chamamos
a atenção para o risco ligado à
colocação de um reboque ou de um
acessório eléctrico não recomendado
pela Automóveis PEUGEOT. Esta
instalação pode provocar uma avaria
do sistema electrónico do seu veículo.
Obtenha informações previamente
junto da rede PEUGEOT. OUTROS ACESSÓRIOS
Estes acessórios e peças, após terem
sido testados e aprovados a nível de
fi abilidade e segurança, são todos
adaptados ao seu veículo. Uma vasta
gama de produtos aprovados e peças
de origem é proposta.
Gama de equipamentos
profi ssionais
O departamento de peças de
reposição edita um catálogo de
acessórios que propõe diversos
equipamentos e acessórios, tais como:
Fixações de cargas (todos os tipos);
R olo de carga;
E ngate, feixe de reboque: engate
de reboque que necessita
obrigatoriamente de ser montado pela
rede PEUGEOT ;
Divisórias e grelhas de separação,
piso de protecção em madeira lisa e
anti-derrapante;
G relhas de protecção.

Vento lateral
A sensibilidade ao vento lateral
aumenta. Conduza com suavidade e a
uma velocidade moderada.
ABS/ESP
Os sistemas ABS ou ESP apenas
controlam o veículo, não o reboque ou
a caravana.

Ajuda ao estacionamento traseiro
A ajuda não funciona quando está a
rebocar.
Está igualmente disponível outra gama,
estruturada em torno do conforto, dos
lazeres e da manutenção:

93
ACESSÓRIOS
5
Atrelar um reboque
Utilização correcta
Em alguns casos de utilização
particularmente severas (tracção da
carga máxima num forte declive com
temperaturas elevadas), o motor limita
automaticamente a sua potência.
Neste caso, a desactivação automática
do ar condicionado permite recuperar
a potência do motor.

Pneus
Verifi que a pressão dos pneus
do veículo tractor (ver a rubrica 8 na
secção "Elementos de identifi cação") e
do reboque, respeitando as pressões
recomendadas. Rubrica 6, secção "Níveis".
Em caso de acendimento do
avisador de temperatura do
líquido de arrefecimento, pare
o veículo e desligue o motor
assim que possível.

Travões
Com um atrelado, a distância de
travagem aumenta. Circule a uma
velocidade moderada, engrene uma
velocidade inferior a tempo e trave
progressivamente. Engate de reboque
Recomendamos que utilize reboques
e luzes traseiras de origem PEUGEOT,
que foram testados e homologados a
partir do momento de concepção do
seu veículo e que confi e a montagem
destes dispositivos à rede PEUGEOT.
Em caso de montagem fora da
rede PEUGEOT, esta deve ser
obrigatoriamente efectuada utilizando
as pré-instalações eléctricas
localizadas na traseira do veículo
e respeitando as indicações do
construtor.
Em conformidade com as prescrições
gerais acima indicadas, chamamos
a atenção para o risco ligado à
colocação de um reboque ou de um
acessório eléctrico não recomendado
pela Automóveis PEUGEOT. Esta
instalação pode provocar uma avaria
do sistema electrónico do seu veículo.
Obtenha informações previamente
junto da rede PEUGEOT. OUTROS ACESSÓRIOS
Estes acessórios e peças, após terem
sido testados e aprovados a nível de
fi abilidade e segurança, são todos
adaptados ao seu veículo. Uma vasta
gama de produtos aprovados e peças
de origem é proposta.
Gama de equipamentos
profi ssionais
O departamento de peças de
reposição edita um catálogo de
acessórios que propõe diversos
equipamentos e acessórios, tais como:
Fixações de cargas (todos os tipos);
R olo de carga;
E ngate, feixe de reboque: engate
de reboque que necessita
obrigatoriamente de ser montado pela
rede PEUGEOT ;
Divisórias e grelhas de separação,
piso de protecção em madeira lisa e
anti-derrapante;
G relhas de protecção.

Vento lateral
A sensibilidade ao vento lateral
aumenta. Conduza com suavidade e a
uma velocidade moderada.
ABS/ESP
Os sistemas ABS ou ESP apenas
controlam o veículo, não o reboque ou
a caravana.

Ajuda ao estacionamento traseiro
A ajuda não funciona quando está a
rebocar.
Está igualmente disponível outra gama,
estruturada em torno do conforto, dos
lazeres e da manutenção:

Equipamentos
94
Alarme anti-roubo, gravação
dos vidros, estojo de primeiros-
socorros, colete refl ector, ajuda
ao estacionamento traseiro,
triângulo de pré-sinalização, ...
Revestimentos dos bancos
compatíveis com airbags
laterais, banco, tapetes em
borracha e alcatifa, correntes
para a neve, estore, suporte
para bicicletas na traseira, etc.
Auto-rádios, kit mãos-livres,
altifalantes, carregador de CD,
navegação, ...
Para evitar qualquer incómodo nos
pedais:
- posicionar correctamente os
tapetes e as fi xações,
- nunca sobrepor vários tapetes adicionais.
Independentemente do material áudio
e telemática proposto no mercado,
as restrições técnicas ligadas à
montagem de um equipamento
destas famílias de produtos obrigam
a que seja tomada em conta as
especifi cidades do material e as
respectivas compatibilidades com
as capacidades do equipamento
de série do seu veículo. Informe-se
previamente junto da rede PEUGEOT . Massas máximas nas barras
- Galeria do tejadilho: 120 Kg.
- Barras transversais no tejadilho:
100 Kg.
- Barras transversais sobre barras longitudinais: 75 Kg.
Instalação de emissores de
rádio-comunicação
Antes de qualquer instalação de
emissores de rádio-comunicação
em post-equipamento, com
antenas exteriores no seu veículo,
aconselhamo-lo a contactar um
representante da marca PEUGEOT .
A Rede PEUGEOT comunicar-lhe-á as
características dos emissores (banda
de frequência, potência de saída
máxima, posição da antena, condições
específi cas de instalação) que podem
ser montados, conformes à Directiva
Contabilidade Electromagnética
Automóvel (2004/104/CE). Pára-lamas dianteiros e
traseiros, rodas de alumínio de
15/17 polegadas, revestimento
das cavas das rodas, volante
em pele, etc.
Líquido lava-vidros, produtos
de limpeza e manutenção
interior e exterior, lâmpadas de
reposição, ... A instalação de um equipamento
ou de um acessório eléctrico não
referenciado pela Automobiles
PEUGEOT , pode provocar uma
avaria do sistema eléctrico do seu
veículo. Tenha isto em consideração
e recomendamos que contacte
um representante da marca, para
que lhe seja apresentada a gama
de equipamentos ou acessórios
aprovados.
Consoante os países de
comercialização, os coletes refl ectores,
os triângulos de pré-sinalização
e as lâmpadas de reposição são
obrigatórias a bordo do veículo.
Caixa telemática "Active Fleet Data"
Directamente ligada ao centro do
veículo (rede multiplexada: "Full
CAN"), a caixa telemática permite
através de uma prestação de serviço
"chave na mão", enviar em tempo real
informações do seguinte tipo:
- quilómetros percorridos,
- quilómetros restantes até à próxima revisão,
- alertas e falhas (nível do óleo, nível da água, temperatura do óleo,
temperatura da água, etc.).
Os responsáveis de "Frotas"
podem deste modo optimizar o
acompanhamento e a gestão dos
respectivos veículos profi ssionais.
Consoante o país, consultar a
rede PEUGEOT para obter mais
informações.

96
Abertura do capot
ABERTURA DO CAPOT
Haste do capot
Fixar a haste no respectivo
compartimento, identifi cado por um
autocolante no lado esquerdo do veículo,
no sentido de manter o capot aberto.
Antes de fechar o capot, voltar a colocar
a haste no respectivo suporte sem forçar
em demasia.
A partir do exterior
Elevar ligeiramente o capot, passando
a mão aberta com a palma para baixo
para facilitar o acesso.
Com esta mão, empurrar a barra para
a esquerda e abrir o capot.
A partir do interior
Puxar o comando colocado debaixo do
painel de bordo. O capot do motor é
desbloqueado.
Para fechar
Baixar o capot e largá-lo perto do
fi m de curso. Verifi car se o capot fi ca
fechado.
Evitar manobrar o capot quando
estiver vento forte.

97
VERIFICAÇÕES
6
Debaixo do capot
MOTOR A GASOLINA

1. Depósito do lava-vidros dianteiro.

2. Caixa de fusíveis.

3. Depósito do líquido de
arrefecimento do motor.

4. Depósito do líquido dos travões e
embraiagem.

5. Filtro do ar.

6. Vareta do óleo do motor.

7. Enchimento do óleo do motor.

8. Depósito de líquido da direcção
assistida.
Ligações da bateria:
+ Ponto metálico positivo.
- Ponto metálico negativo (massa).
Tenha atenção a todas as intervenções
efectuadas no capot do motor.
