Skifte en lyspære


4.

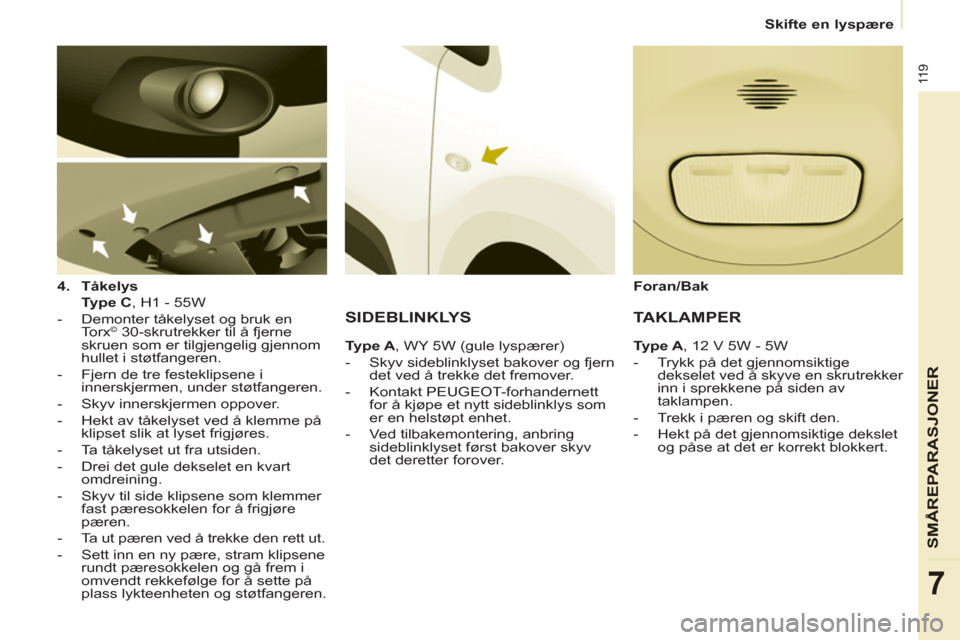

Tåkelys


Type C
, H1 - 55W


- Demonter tåkelyset og bruk en
Torx
© 30-skrutrekker til å fjerne
skruen som er tilgjengelig gjennom
hullet i støtfangeren.

- Fjern de tre festeklipsene i
innerskjermen, under støtfangeren.

- Skyv innerskjermen oppover.

- Hekt av tåkelyset ved å klemme på
klipset slik at lyset frigjøres.

- Ta tåkelyset ut fra utsiden.

- Drei det gule dekselet en kvart
omdreining.

- Skyv til side klipsene som klemmer
fast pæresokkelen for å frigjøre
pæren.

- Ta ut pæren ved å trekke den rett ut.

- Sett inn en ny pære, stram klipsene
rundt pæresokkelen og gå frem i
omvendt rekkefølge for å sette på
plass lykteenheten og støtfangeren.


SIDEBLINKLYS


Ty p e A
, WY 5W (gule lyspærer)


- Skyv sideblinklyset bakover og fjern
det ved å trekke det fremover.

- Kontakt PEUGEOT-forhandernett
for å kjøpe et nytt sideblinklys som
er en helstøpt enhet.

- Ved tilbakemontering, anbring
sideblinklyset først bakover skyv
det deretter forover.
Foran/Bak




TAKLAMPER


Type A
, 12 V 5W - 5W


- Trykk på det gjennomsiktige
dekselet ved å skyve en skrutrekker
inn i sprekkene på siden av
taklampen.

- Trekk i pæren og skift den.

- Hekt på det gjennomsiktige dekslet
og påse at det er korrekt blokkert.

120


Skifte en lyspære


For nærmere opplysning om pærene,
se "Typer pærer".


1.
Bremselys/Parklys


Type B
, P21/5W - 21/5W

2.
Blinklys


Type B
, PY21W - 21W (gul)

3.
Ryggelys


Type B
, P21W - 21W

4.
Tåkelys


Type B
, P21W - 21W


- Finn ut av hvilken pære som er
defekt, og åpne opp bakdørene
180°.
Avsnitt 2, avsnitt "Åpninger".

- Fjern de to festeskruene ved hjelp
av en skrutrekker som du fi nner i
verktøyetuiet under høyre sete.

- Trekk det gjennomsiktige dekslet
utover.

- Hold i lyset og koble fra den
elektriske kontakten.
- Skyve til side de 4 tungestykkene
og ta ut pæreholderen.

- Fjern den defekte pæren ved å
trykke lett på den samtidig som den
dreies mot klokkeretningen.

- Skift pæren.


Når lykteenheten tas ut:


- bil med bakluke, trekk lykteenheten
mot midten av bilen,

- med klappdører, trekk enheten mot
deg.

Ved tilbakemontering, påse at
tungestykkene og ledningen ikke
kommer i klem.
Ved skifte av lyspære i blinklyset bak,
må man vente i ca. 2 minutter før lyset
kan reinitialiseres.

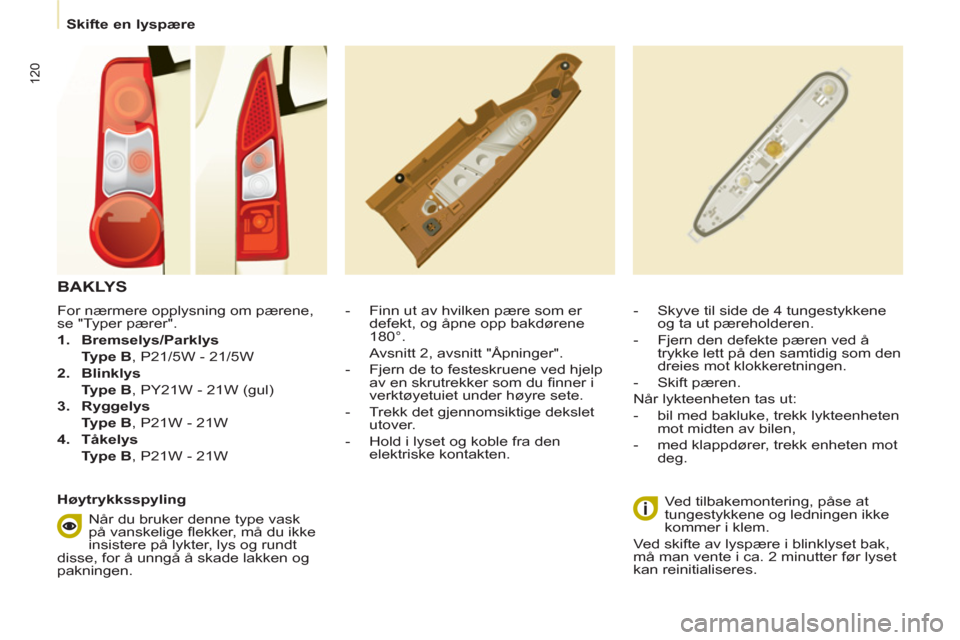

BAKLYS


Høytrykksspyling
Når du bruker denne type vask
på vanskelige fl ekker, må du ikke
insistere på lykter, lys og rundt
disse, for å unngå å skade lakken og
pakningen.

121
SM
ÅREPARASJONER
7


Skifte en lyspære

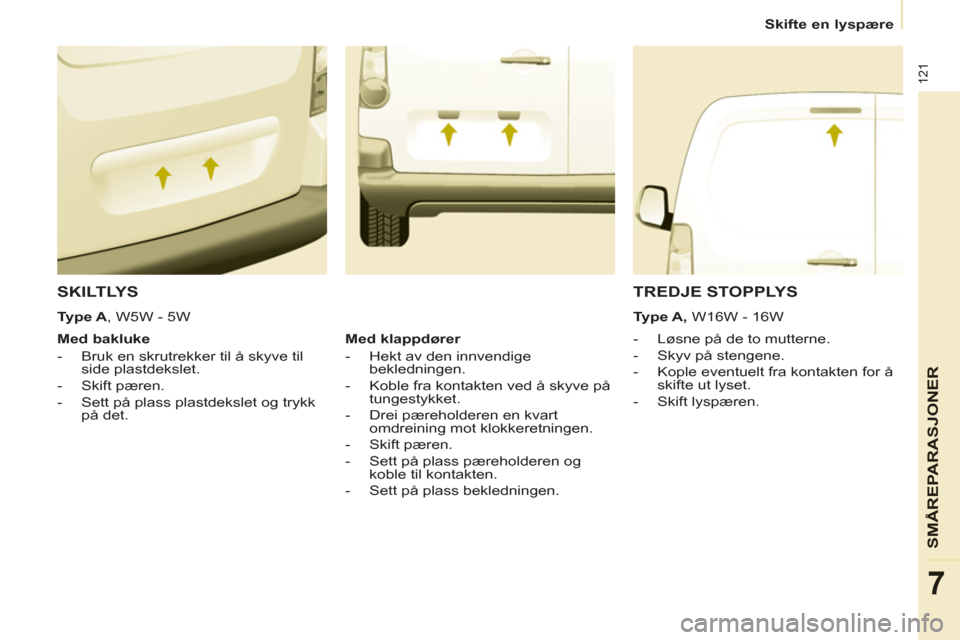

SKILTLYS




- Løsne på de to mutterne.

- Skyv på stengene.

- Kople eventuelt fra kontakten for å
skifte ut lyset.

- Skift lyspæren.


Med bakluke


- Bruk en skrutrekker til å skyve til
side plastdekslet.

- Skift pæren.

- Sett på plass plastdekslet og trykk
på det.


TREDJE STOPPLYS


Ty p e A ,
W16W - 16W

Med klappdører


- Hekt av den innvendige
bekledningen.

- Koble fra kontakten ved å skyve på
tungestykket.

- Drei pæreholderen en kvart
omdreining mot klokkeretningen.

- Skift pæren.

- Sett på plass pæreholderen og
koble til kontakten.

- Sett på plass bekledningen.



Type A
, W5W - 5W

122


Skifte en sikring

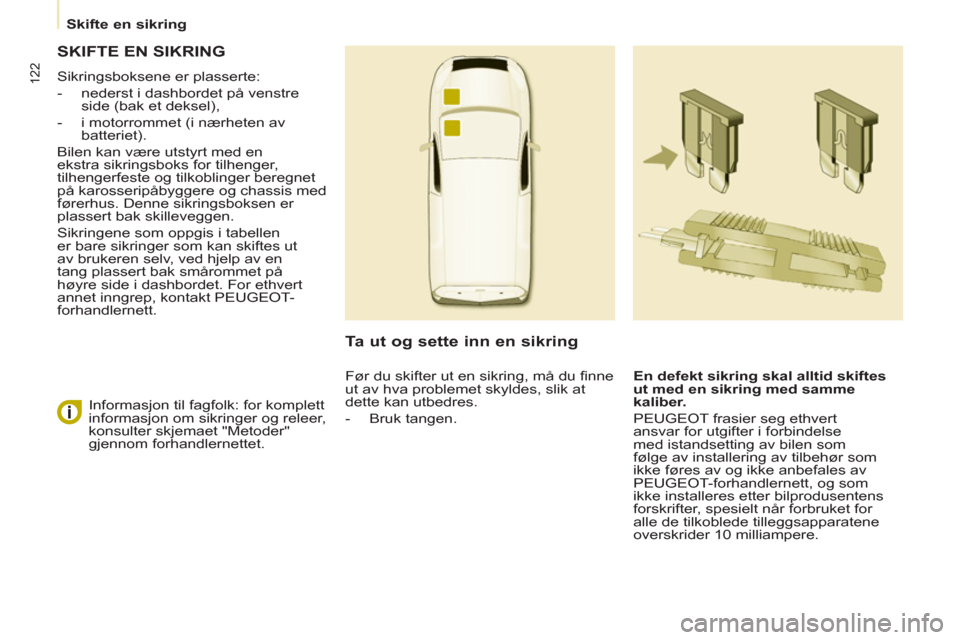

SKIFTE EN SIKRING

Sikringsboksene er plasserte:


- nederst i dashbordet på venstre
side (bak et deksel),

- i motorrommet (i nærheten av
batteriet).
Bilen kan være utstyrt med en
ekstra sikringsboks for tilhenger,
tilhengerfeste og tilkoblinger beregnet
på karosseripåbyggere og chassis med
førerhus. Denne sikringsboksen er
plassert bak skilleveggen.
Sikringene som oppgis i tabellen
er bare sikringer som kan skiftes ut
av brukeren selv, ved hjelp av en
tang plassert bak smårommet på
høyre side i dashbordet. For ethvert
annet inngrep, kontakt PEUGEOT-
forhandlernett.

Ta ut og sette inn en sikring


En defekt sikring skal alltid skiftes
ut med en sikring med samme
kaliber.

PEUGEOT frasier seg ethvert
ansvar for utgifter i forbindelse
med istandsetting av bilen som
følge av installering av tilbehør som
ikke føres av og ikke anbefales av
PEUGEOT-forhandlernett, og som
ikke installeres etter bilprodusentens
forskrifter, spesielt når forbruket for
alle de tilkoblede tilleggsapparatene
overskrider 10 milliampere.
Informasjon til fagfolk: for komplett
informasjon om sikringer og releer,
konsulter skjemaet "Metoder"
gjennom forhandlernettet. Før du skifter ut en sikring, må du fi nne
ut av hva problemet skyldes, slik at
dette kan utbedres.


- Bruk tangen.

123
SM
ÅREPARASJONER
7


Skifte en sikring

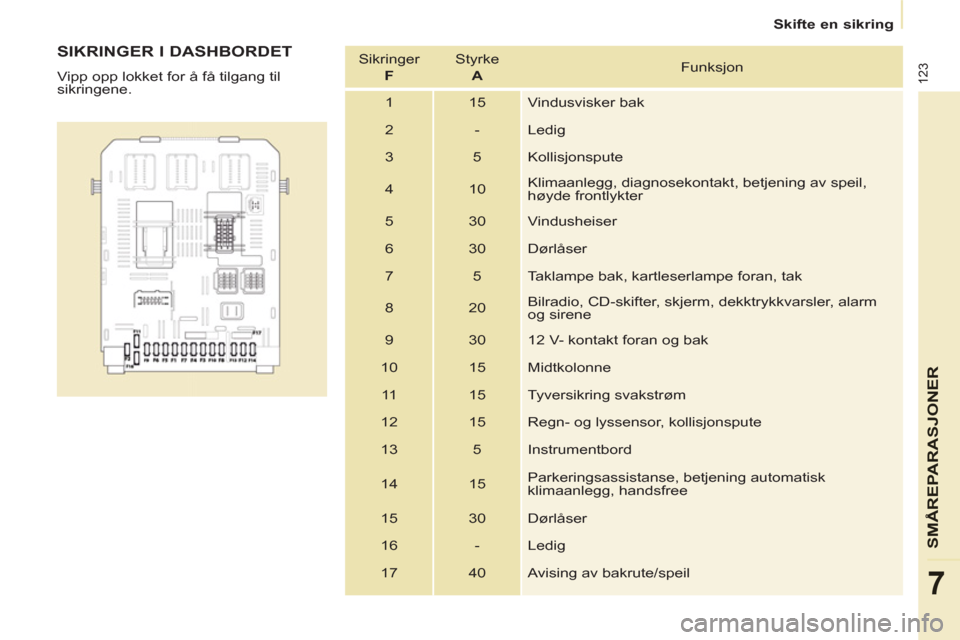

SIKRINGER I DASHBORDET

Vipp opp lokket for å få tilgang til
sikringene. Sikringer
F
Styrke
A
Funksjon
1 15 Vindusvisker bak
2 - Ledig
3 5 Kollisjonspute
4 10 Klimaanlegg, diagnosekontakt, betjening av speil,
høyde frontlykter
5 30 Vindusheiser
6 30 Dørlåser
7 5 Taklampe bak, kartleserlampe foran, tak
8 20 Bilradio, CD-skifter, skjerm, dekktrykkvarsler, alarm
og sirene
9 30 12 V- kontakt foran og bak
10 15 Midtkolonne
11 15 Tyversikring svakstrøm
12 15 Regn- og lyssensor, kollisjonspute
13 5 Instrumentbord
14 15 Parkeringsassistanse, betjening automatisk
klimaanlegg, handsfree
15 30 Dørlåser
16 - Ledig
17 40 Avising av bakrute/speil

124


Skifte en sikring

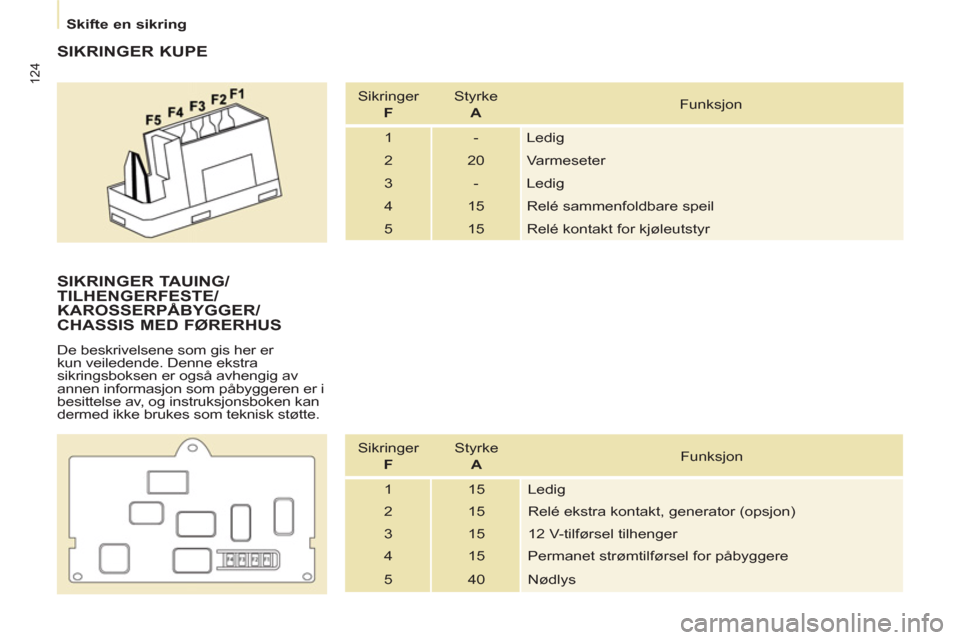

SIKRINGER KUPE

Sikringer
F
Styrke
A
Funksjon
1 - Ledig
2 20 Varmeseter
3 - Ledig
4 15 Relé sammenfoldbare speil
5 15 Relé kontakt for kjøleutstyr


SIKRINGER TAUING/
TILHENGERFESTE/
KAROSSERPÅBYGGER/
CHASSIS MED FØRERHUS
De beskrivelsene som gis her er
kun veiledende. Denne ekstra
sikringsboksen er også avhengig av
annen informasjon som påbyggeren er i
besittelse av, og instruksjonsboken kan
dermed ikke brukes som teknisk støtte.
Sikringer
F
Styrke
A
Funksjon
1 15 Ledig
2 15 Relé ekstra kontakt, generator (opsjon)
3 15 12 V-tilførsel tilhenger
4 15 Permanet strømtilførsel for påbyggere
5 40 Nødlys

125
SM
ÅREPARASJONER
7


Skifte en sikring



SIKRINGER I MOTORROMMET

Åpne opp panseret, hekt løs og vipp
frem sikringsboksen for å få tilgang til
sikringene. Sikringer
F
Styrke
A
Funksjon
1 20 Motorstyring
2 15 Horn
3 10 Pumpe vindusspyler foran og bak
4 20 Pumpe lyktespylere
5 15 Motororganer
6 10 Rattvinkelføler, ESP
7 10 Bremsekontakt, clutchkontakt
8 25 Starter
9 10 Motor lyktestråler, shunt
10 30 Motorenheter
11 40 Ledig
12 30 Vindusvisker
13 40 Intelligent styringsboks (BSI)
14 30 Pumpe
15 10 Høyre fjernlys
16 10 Venstre fjernlys
17 15 Høyre nærlys
18 15 Venstre nærlys

126


Skifte et vindusviskerblad



Vindusviskerarmer i spesiell
posisjon på frontruten


- Innen ett minutt etter at
tenningen er skrudd av, beveg
bryterarmen nedover for å
plassere vindusviskerne langs
vindusstolpene på frontruten
(spesiell posisjon).
Skifte av vindusviskerblad foran


- Løft opp vindusviskerarmen.

- Klips av vindusviskerbladet og fjern
det.

- Monter et nytt vindusviskerblad.

- Sett armen tilbake på plass mot
ruten.
Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen
skrus på og bryterarmen aktiveres.
Skifte av vindusviskerblad bak


- Løft opp vindusviskerarmen, klips
av vindusviskerbladet og fjern det.

- Monter et nytt vindusviskerblad.

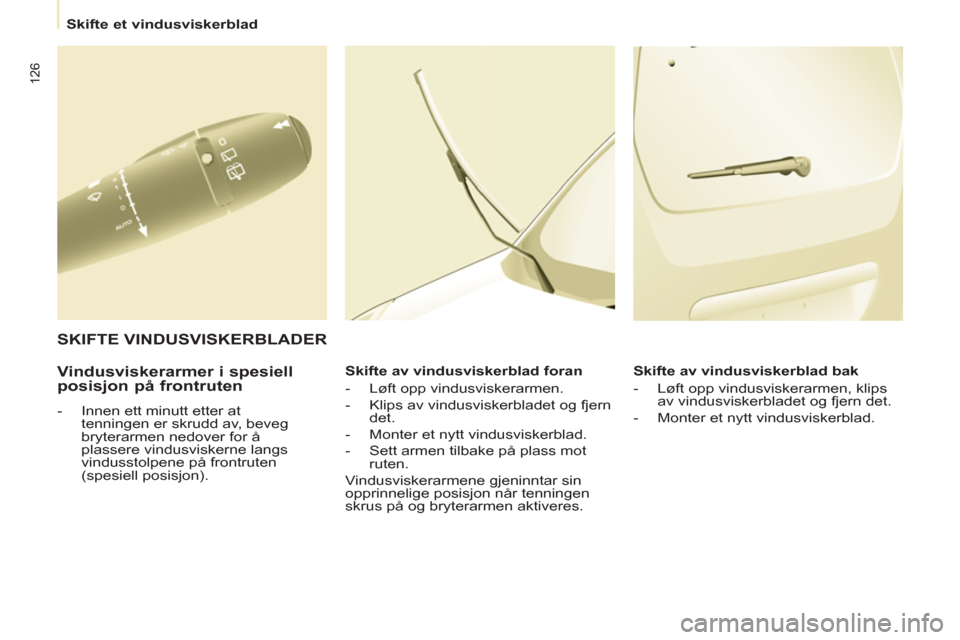

SKIFTE VINDUSVISKERBLADER

127
SM
ÅREPARASJONER
7

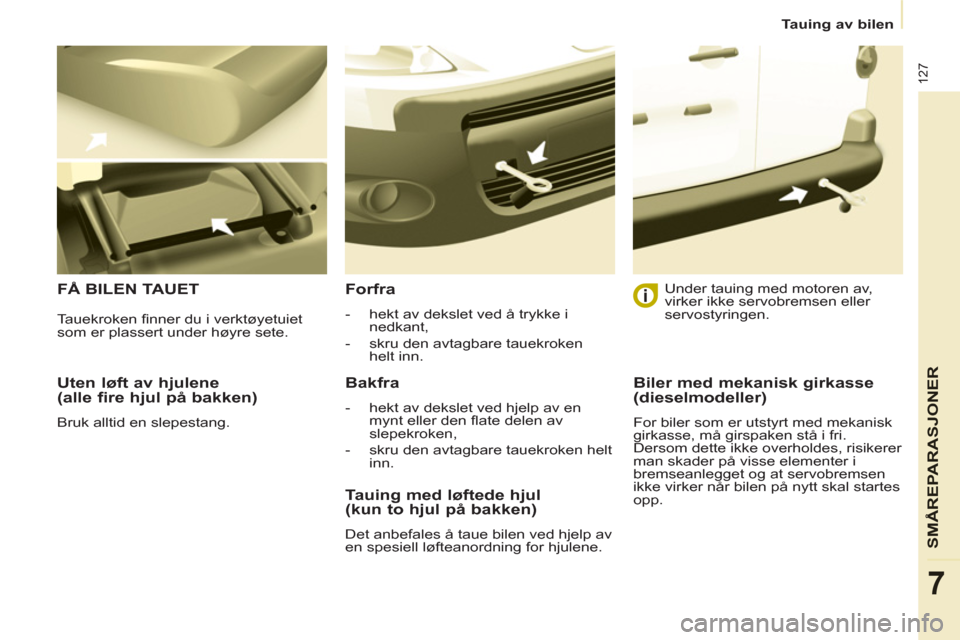

Tauing av bilen



Uten løft av hjulene
(alle fire hjul på bakken)
Bruk alltid en slepestang.

FÅ BILEN TAUET
Forfra



- hekt av dekslet ved å trykke i
nedkant,

- skru den avtagbare tauekroken
helt inn.



Bakfra



- hekt av dekslet ved hjelp av en
mynt eller den fl ate delen av
slepekroken,

- skru den avtagbare tauekroken helt
inn.

Under tauing med motoren av,
virker ikke servobremsen eller
servostyringen.


Tauing med løftede hjul
(kun to hjul på bakken)
Det anbefales å taue bilen ved hjelp av
en spesiell løfteanordning for hjulene. Tauekroken fi nner du i verktøyetuiet
som er plassert under høyre sete.

Biler med mekanisk girkasse
(dieselmodeller)
For biler som er utstyrt med mekanisk
girkasse, må girspaken stå i fri.
Dersom dette ikke overholdes, risikerer
man skader på visse elementer i
bremseanlegget og at servobremsen
ikke virker når bilen på nytt skal startes
opp.

128

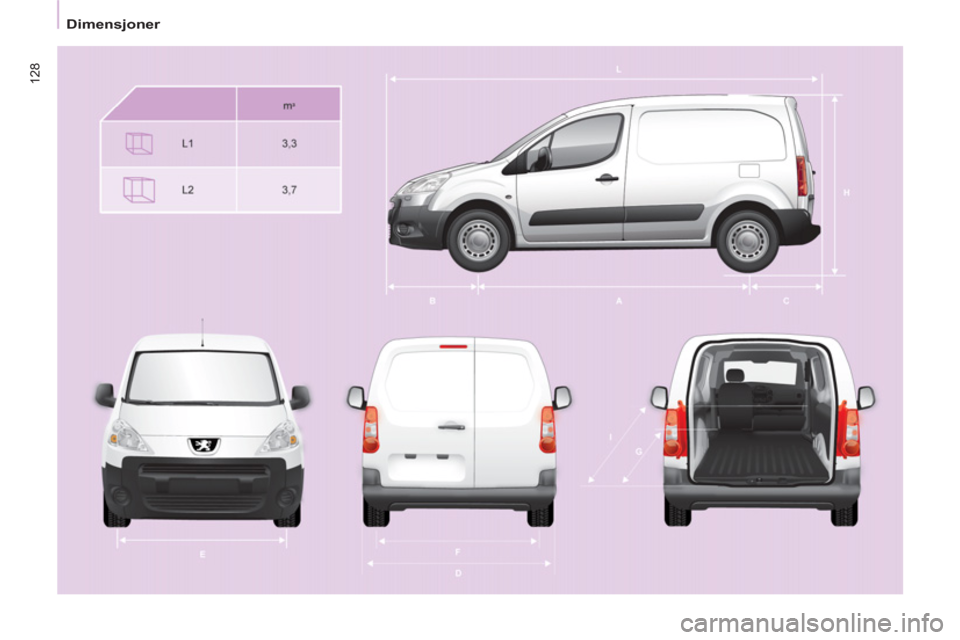

Dimensjoner
