Peugeot Partner 2011 Brukerhåndbok (in Norwegian)

19
KLAR TIL å KJ
ØRE AV G
ÅRD
E
2

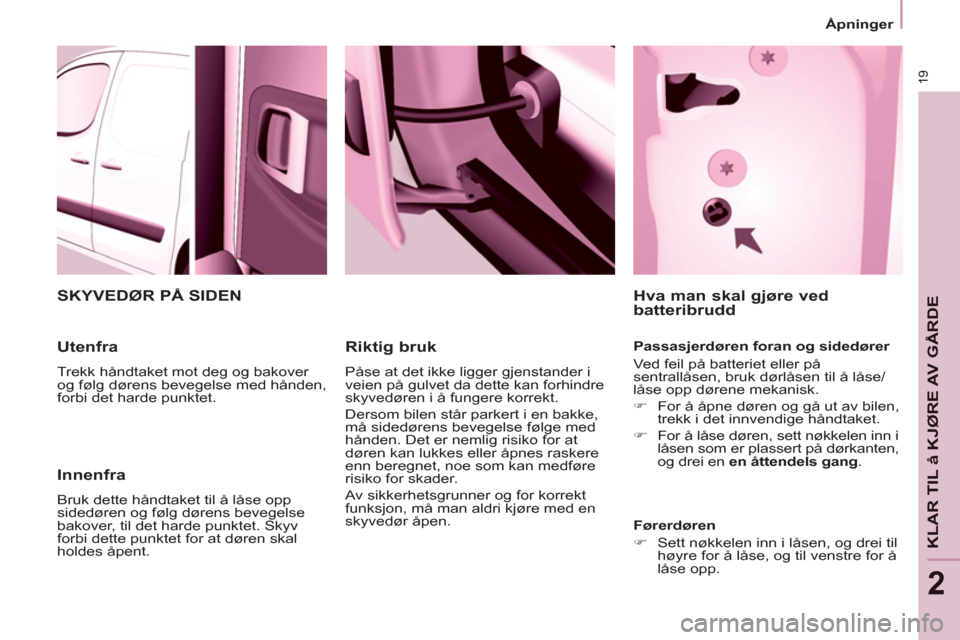

Innenfra

Bruk dette håndtaket til å låse opp
sidedøren og følg dørens bevegelse
bakover, til det harde punktet. Skyv
forbi dette punktet for at døren skal
holdes åpent.


Riktig bruk

Påse at det ikke ligger gjenstander i
veien på gulvet da dette kan forhindre
skyvedøren i å fungere korrekt.
Dersom bilen står parkert i en bakke,
må sidedørens bevegelse følge med
hånden. Det er nemlig risiko for at
døren kan lukkes eller åpnes raskere
enn beregnet, noe som kan medføre
risiko for skader.
Av sikkerhetsgrunner og for korrekt
funksjon, må man aldri kjøre med en
skyvedør åpen.

SKYVEDØR PÅ SIDEN

Utenfra

Trekk håndtaket mot deg og bakover
og følg dørens bevegelse med hånden,
forbi det harde punktet.







Hva man skal gjøre ved
batteribrudd

Passasjerdøren foran og sidedører
Ved feil på batteriet eller på
sentrallåsen, bruk dørlåsen til å låse/
låse opp dørene mekanisk.


)
For å åpne døren og gå ut av bilen,
trekk i det innvendige håndtaket.

)
For å låse døren, sett nøkkelen inn i
låsen som er plassert på dørkanten,
og drei en en åttendels gang
.


Førerdøren


)
Sett nøkkelen inn i låsen, og drei til
høyre for å låse, og til venstre for å
låse opp.



Åpninger

Praktisk informasjon

Man kan kjøre med høyre dør åpen
for å gjøre det lettere å transportere
lange gjenstander. Venstre dør holdes
da lukket ved hjelp av den "gule" låsen
nederst. Den lukkede døren må under
ingen omstendigheter brukes som
sperre for lasten.
Å kjøre med åpen høyredør er en
tilstand som kun tolereres. Overhold
reglene for å varsle andre bilister om
dette forholdet.

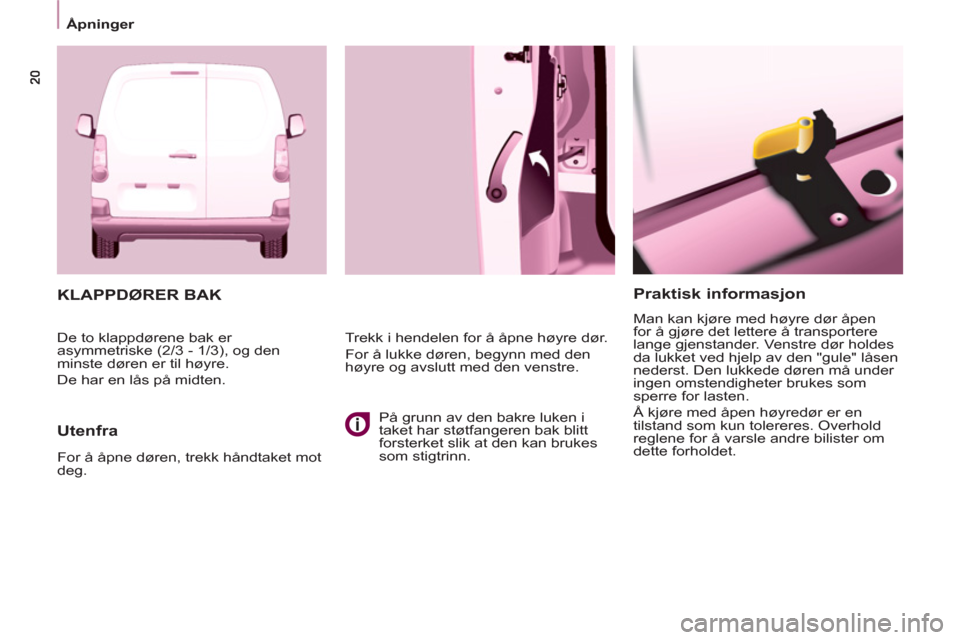

KLAPPDØRER BAK

Utenfra

Trekk i hendelen for å åpne høyre dør.
For å lukke døren, begynn med den
høyre og avslutt med den venstre.
For å åpne døren, trekk håndtaket mot
deg. De to klappdørene bak er
asymmetriske (2/3 - 1/3), og den
minste døren er til høyre.
De har en lås på midten.

På grunn av den bakre luken i
taket har støtfangeren bak blitt
forsterket slik at den kan brukes
som stigtrinn.

Åpninger

21
KLAR TIL å KJ
ØRE AV G
ÅRD
E
2

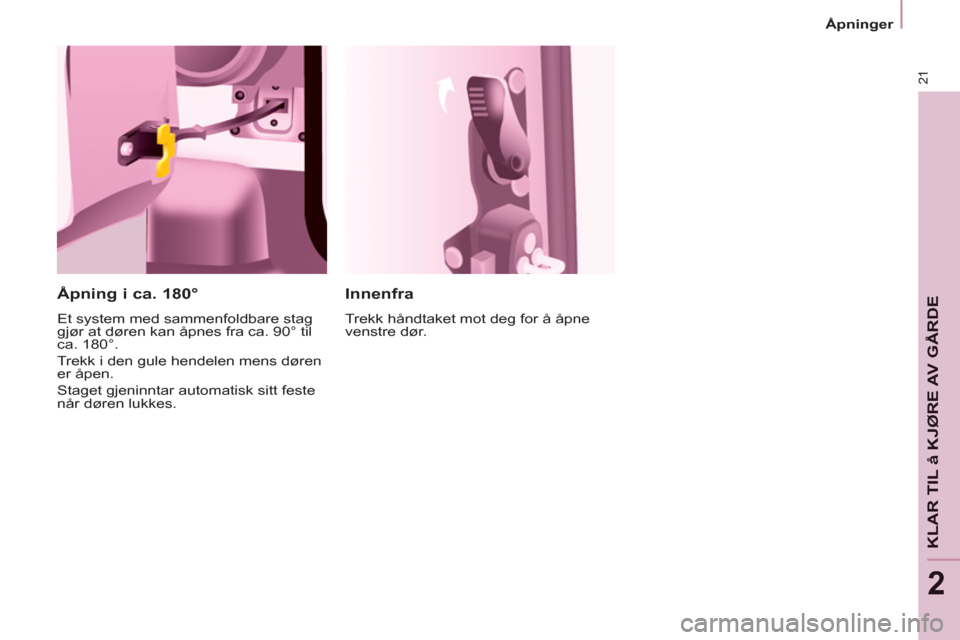

Innenfra

Trekk håndtaket mot deg for å åpne
venstre dør.


Åpning i ca. 180°

Et system med sammenfoldbare stag
gjør at døren kan åpnes fra ca. 90° til
ca. 180°.
Trekk i den gule hendelen mens døren
er åpen.
Staget gjeninntar automatisk sitt feste
når døren lukkes.

Åpninger

22

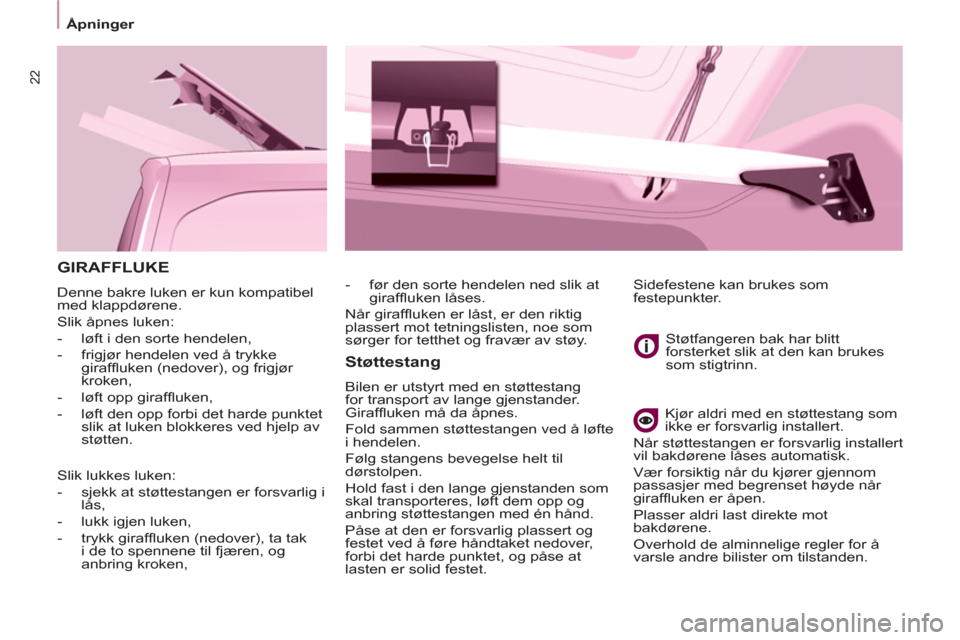

GIRAFFLUKE

Denne bakre luken er kun kompatibel
med klappdørene.
Slik åpnes luken:


- løft i den sorte hendelen,

- frigjør hendelen ved å trykke
giraffl uken (nedover), og frigjør
kroken,

- løft opp giraffl uken,

- løft den opp forbi det harde punktet
slik at luken blokkeres ved hjelp av
støtten.


Støttestang

Bilen er utstyrt med en støttestang
for transport av lange gjenstander.
Giraffl uken må da åpnes.
Fold sammen støttestangen ved å løfte
i hendelen.
Følg stangens bevegelse helt til
dørstolpen.
Hold fast i den lange gjenstanden som
skal transporteres, løft dem opp og
anbring støttestangen med én hånd.
Påse at den er forsvarlig plassert og
festet ved å føre håndtaket nedover,
forbi det harde punktet, og påse at
lasten er solid festet. Støtfangeren bak har blitt
forsterket slik at den kan brukes
som stigtrinn.
Kjør aldri med en støttestang som
ikke er forsvarlig installert.
Når støttestangen er forsvarlig installert
vil bakdørene låses automatisk.
Vær forsiktig når du kjører gjennom
passasjer med begrenset høyde når
giraffl uken er åpen.
Plasser aldri last direkte mot
bakdørene.
Overhold de alminnelige regler for å
varsle andre bilister om tilstanden. Sidefestene kan brukes som
festepunkter.
- før den sorte hendelen ned slik at
giraffl uken låses.
Når giraffl uken er låst, er den riktig
plassert mot tetningslisten, noe som
sørger for tetthet og fravær av støy.
Slik lukkes luken:


- sjekk at støttestangen er forsvarlig i
lås,

- lukk igjen luken,

- trykk giraffl uken (nedover), ta tak
i de to spennene til fjæren, og
anbring kroken,

Åpninger

23
KLAR TIL å KJ
ØRE AV G
ÅRD
E
2

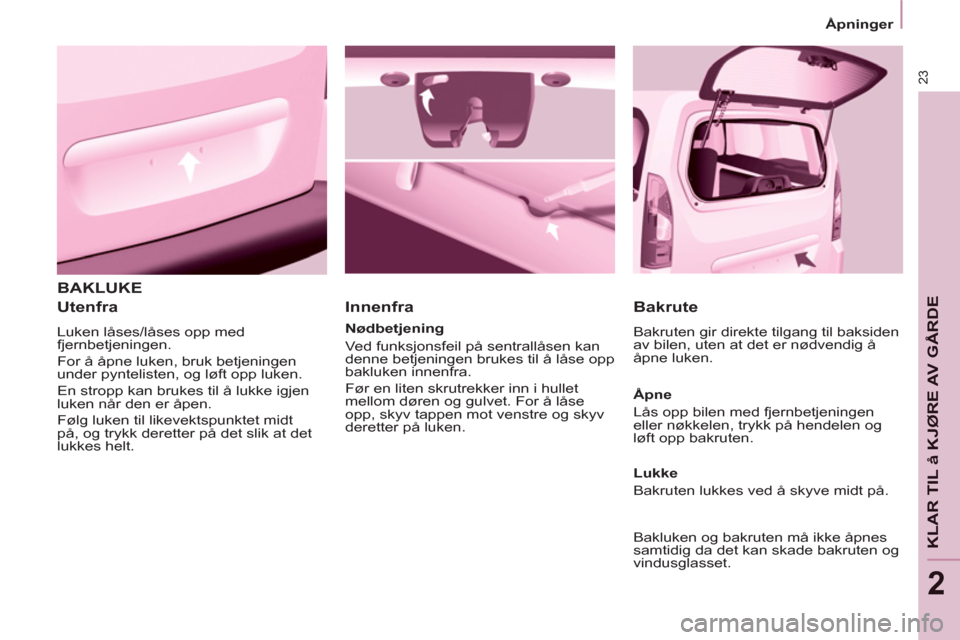

BAKLUKE

Utenfra

Luken låses/låses opp med
fjernbetjeningen.
For å åpne luken, bruk betjeningen
under pyntelisten, og løft opp luken.
En stropp kan brukes til å lukke igjen
luken når den er åpen.
Følg luken til likevektspunktet midt
på, og trykk deretter på det slik at det
lukkes helt.


Innenfra


Nødbetjening
Ved funksjonsfeil på sentrallåsen kan
denne betjeningen brukes til å låse opp
bakluken innenfra.
Før en liten skrutrekker inn i hullet
mellom døren og gulvet. For å låse
opp, skyv tappen mot venstre og skyv
deretter på luken.



Bakrute

Bakruten gir direkte tilgang til baksiden
av bilen, uten at det er nødvendig å
åpne luken.

Åpne
Lås opp bilen med fjernbetjeningen
eller nøkkelen, trykk på hendelen og
løft opp bakruten.

Lukke
Bakruten lukkes ved å skyve midt på.

Bakluken og bakruten må ikke åpnes
samtidig da det kan skade bakruten og
vindusglasset.


Åpninger

24

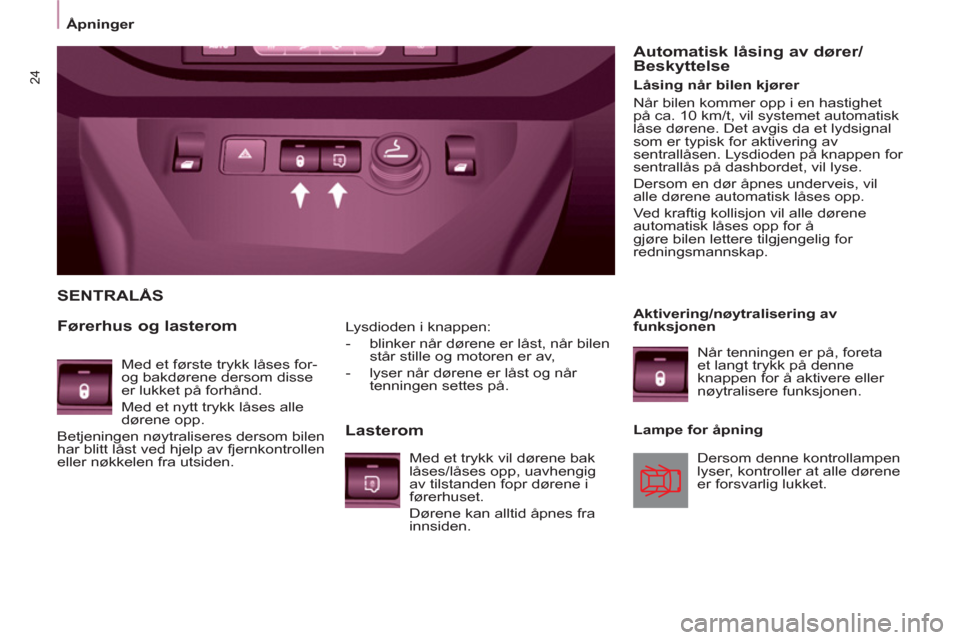

Lysdioden i knappen:


- blinker når dørene er låst, når bilen
står stille og motoren er av,

- lyser når dørene er låst og når
tenningen settes på.


SENTRALÅS

Førerhus og lasterom

Lasterom


Låsing når bilen kjører
Når bilen kommer opp i en hastighet
på ca. 10 km/t, vil systemet automatisk
låse dørene. Det avgis da et lydsignal
som er typisk for aktivering av
sentrallåsen. Lysdioden på knappen for
sentrallås på dashbordet, vil lyse.
Dersom en dør åpnes underveis, vil
alle dørene automatisk låses opp.
Ved kraftig kollisjon vil alle dørene
automatisk låses opp for å
gjøre bilen lettere tilgjengelig for
redningsmannskap.


Automatisk låsing av dører/
Beskyttelse
Med et første trykk låses for-
og bakdørene dersom disse
er lukket på forhånd.
Med et nytt trykk låses alle
dørene opp.
Betjeningen nøytraliseres dersom bilen
har blitt låst ved hjelp av fjernkontrollen
eller nøkkelen fra utsiden.
Aktivering/nøytralisering av
funksjonen
Når tenningen er på, foreta
et langt trykk på denne
knappen for å aktivere eller
nøytralisere funksjonen.

Lampe for åpning

Dersom denne kontrollampen
lyser, kontroller at alle dørene
er forsvarlig lukket.
Med et trykk vil dørene bak
låses/låses opp, uavhengig
av tilstanden fopr dørene i
førerhuset.

Dørene kan alltid åpnes fra
innsiden.

Åpninger

KLAR TIL å KJ
ØRE AV G
ÅRD
E
22


Førerplass

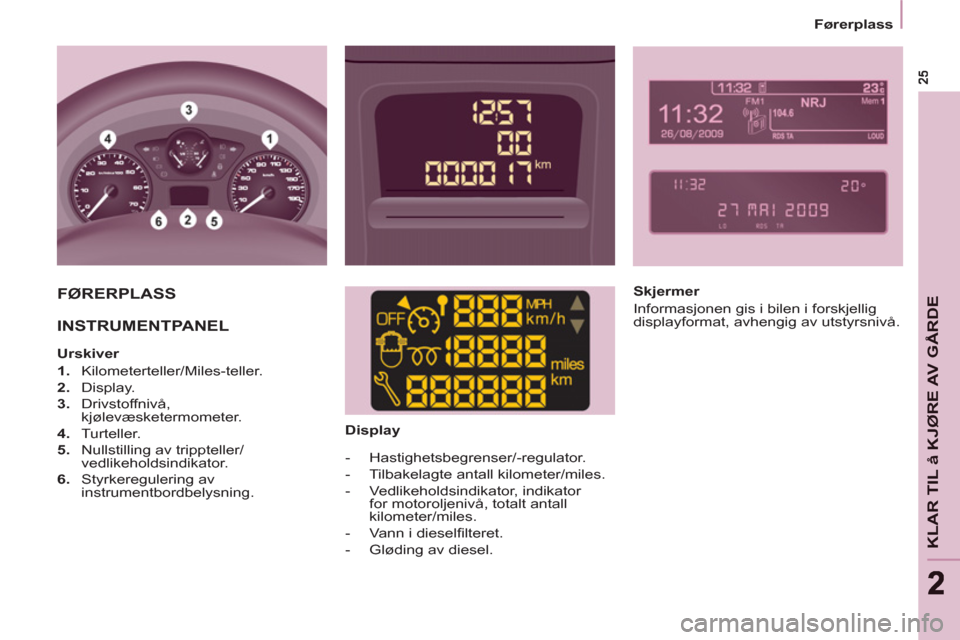

FØRERPLASS
INSTRUMENTPANEL



Urskiver


1.
Kilometerteller/Miles-teller.

2.
Display.

3.
Drivstoffnivå,
kjølevæsketermometer.

4.
Turteller.

5.
Nullstilling av trippteller/
vedlikeholdsindikator.

6.
Styrkeregulering av
instrumentbordbelysning.



Display


- Hastighetsbegrenser/-regulator.

- Tilbakelagte antall kilometer/miles.

- Vedlikeholdsindikator, indikator
for motoroljenivå, totalt antall
kilometer/miles.

- Vann i dieselfi lteret.

- Gløding av diesel.


Skjermer
Informasjonen gis i bilen i forskjellig
displayformat, avhengig av utstyrsnivå.

26


Førerplass

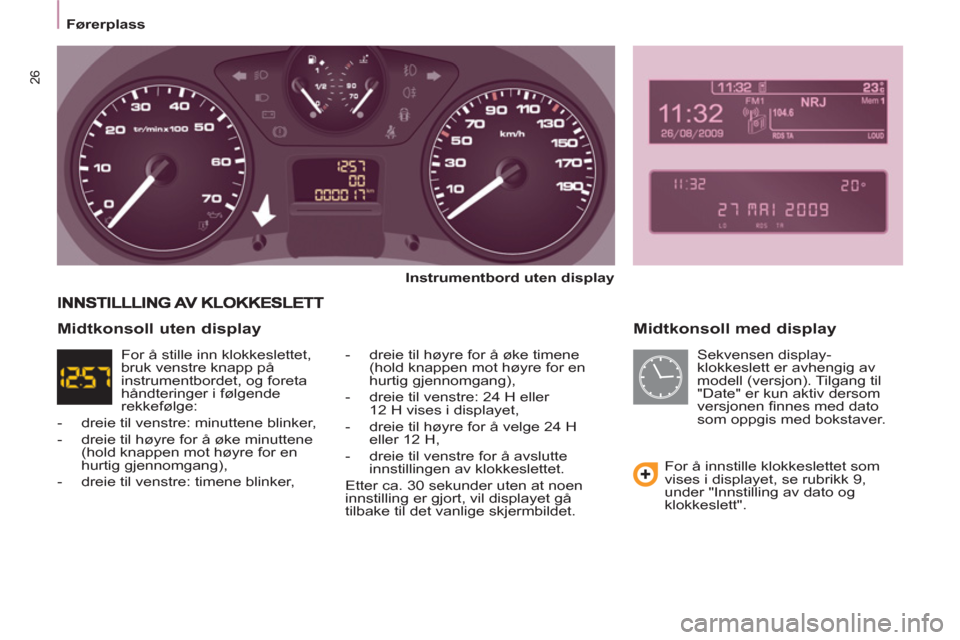

Midtkonsoll med display


Instrumentbord uten display


- dreie til høyre for å øke timene
(hold knappen mot høyre for en
hurtig gjennomgang),

- dreie til venstre: 24 H eller
12 H vises i displayet,

- dreie til høyre for å velge 24 H
eller 12 H,

- dreie til venstre for å avslutte
innstillingen av klokkeslettet.
Etter ca. 30 sekunder uten at noen
innstilling er gjort, vil displayet gå
tilbake til det vanlige skjermbildet.

For å innstille klokkeslettet som
vises i displayet, se rubrikk 9,
under "Innstilling av dato og
klokkeslett".


Midtkonsoll uten display

For å stille inn klokkeslettet,
bruk venstre knapp på
instrumentbordet, og foreta
håndteringer i følgende
rekkefølge:


- dreie til venstre: minuttene blinker,

- dreie til høyre for å øke minuttene
(hold knappen mot høyre for en
hurtig gjennomgang),

- dreie til venstre: timene blinker, Sekvensen display-
klokkeslett er avhengig av
modell (versjon). Tilgang til
"Date" er kun aktiv dersom
versjonen fi nnes med dato
som oppgis med bokstaver.

27
KLAR TIL å KJ
ØRE AV G
ÅRD
E
22


Førerplass

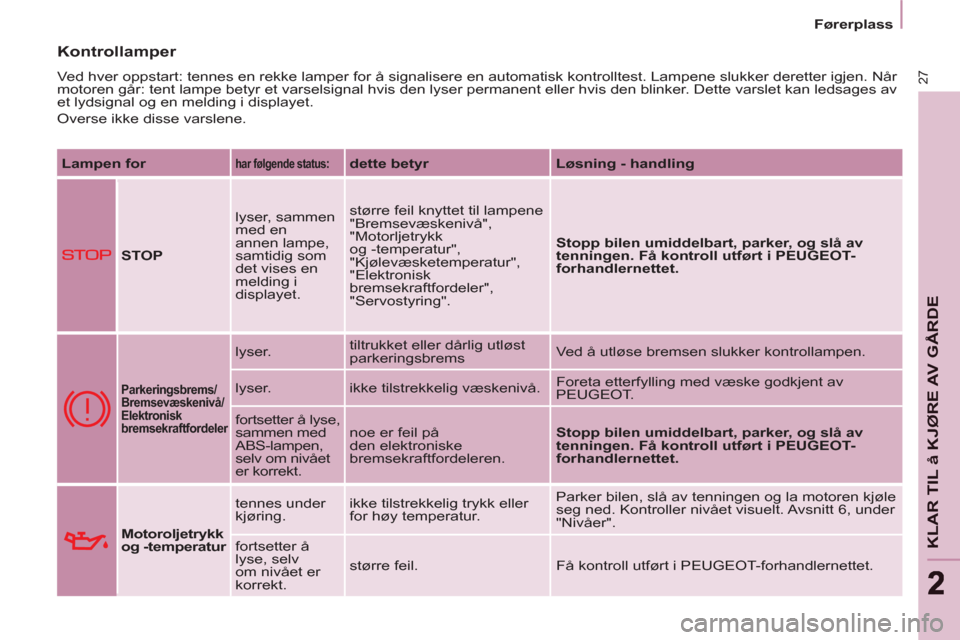

Kontrollamper

Ved hver oppstart: tennes en rekke lamper for å signalisere en automatisk kontrolltest. Lampene slukker deretter igjen. Når
motoren går: tent lampe betyr et varselsignal hvis den lyser permanent eller hvis den blinker. Dette varslet kan ledsages av
et lydsignal og en melding i displayet.
Overse ikke disse varslene.

Lampen for



har følgende status:

dette betyr

Løsning - handling



STOP

lyser, sammen
med en
annen lampe,
samtidig som
det vises en
melding i
displayet. større feil knyttet til lampene
"Bremsevæskenivå",
"Motorljetrykk
og -temperatur",
"Kjølevæsketemperatur",
"Elektronisk
bremsekraftfordeler",
"Servostyring".
Stopp bilen umiddelbart, parker, og slå av
tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.



Parkeringsbrems/
Bremsevæskenivå/
Elektronisk
bremsekraftfordeler


lyser. tiltrukket eller dårlig utløst
parkeringsbrems Ved å utløse bremsen slukker kontrollampen.
lyser. ikke tilstrekkelig væskenivå. Foreta etterfylling med væske godkjent av
PEUGEOT.
fortsetter å lyse,
sammen med
ABS-lampen,
selv om nivået
er korrekt. noe er feil på
den elektroniske
bremsekraftfordeleren.
Stopp bilen umiddelbart, parker, og slå av
tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.


Motoroljetrykk
og -temperatur
tennes under
kjøring. ikke tilstrekkelig trykk eller
for høy temperatur. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt. Avsnitt 6, under
"Nivåer".
fortsetter å
lyse, selv
om nivået er
korrekt. større feil. Få kontroll utført i PEUGEOT-forhandlernettet.

28


Førerplass

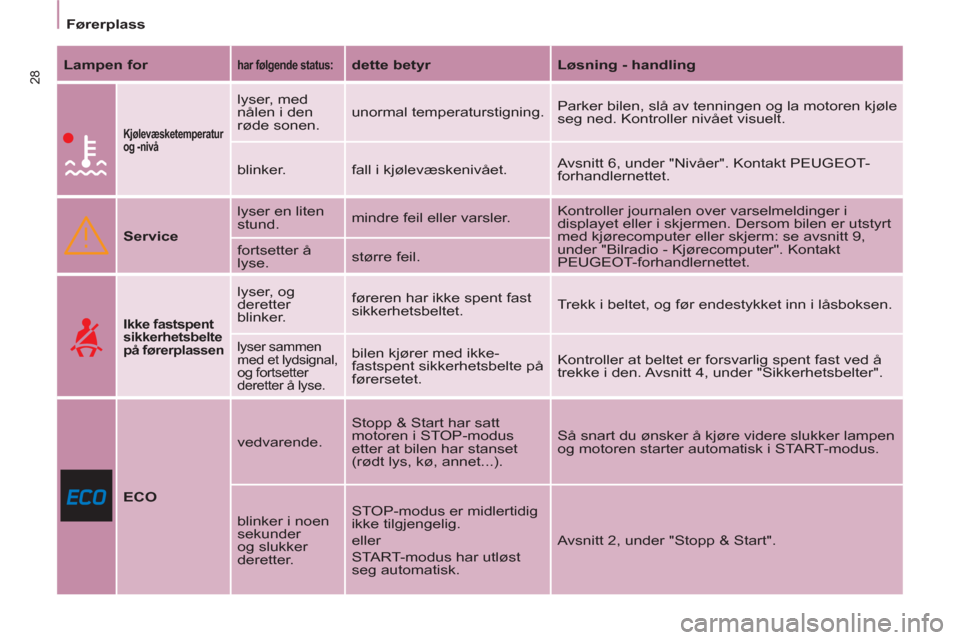

Lampen for



har følgende status:

dette betyr

Løsning - handling




Kjølevæsketemperatur
og -nivå

lyser, med
nålen i den
røde sonen. unormal temperaturstigning. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt.
blinker. fall i kjølevæskenivået. Avsnitt 6, under "Nivåer". Kontakt PEUGEOT-
forhandlernettet.


Service
lyser en liten
stund. mindre feil eller varsler. Kontroller journalen over varselmeldinger i
displayet eller i skjermen. Dersom bilen er utstyrt
med kjørecomputer eller skjerm: se avsnitt 9,
under "Bilradio - Kjørecomputer". Kontakt
PEUGEOT-forhandlernettet. fortsetter å
lyse. større feil.



Ikke fastspent
sikkerhetsbelte
på førerplassen


lyser, og
deretter
blinker. føreren har ikke spent fast
sikkerhetsbeltet. Trekk i beltet, og før endestykket inn i låsboksen.

lyser sammen
med et lydsignal,
og fortsetter
deretter å lyse. bilen kjører med ikke-
fastspent sikkerhetsbelte på
førersetet. Kontroller at beltet er forsvarlig spent fast ved å
trekke i den. Avsnitt 4, under "Sikkerhetsbelter".


ECO
vedvarende. Stopp & Start har satt
motoren i STOP-modus
etter at bilen har stanset
(rødt lys, kø, annet...). Så snart du ønsker å kjøre videre slukker lampen
og motoren starter automatisk i START-modus.
blinker i noen
sekunder
og slukker
deretter. STOP-modus er midlertidig
ikke tilgjengelig.
eller
START-modus har utløst
seg automatisk. Avsnitt 2, under "Stopp & Start".
