Belüften
59
ERGONOMIE und KOMFOR
T
33

Was Sie beachten sollten

Um den Innenraum maximal
abzukühlen oder zu erwärmen, können
Sie den Wert 15 bzw. 27 unter- bzw.
überschreiten, bis LO bzw. HI in der
Anzeige erscheint.
Beim Einsteigen ins Fahrzeug
kann die Innenraumtemperatur
deutlich kälter (oder wärmer) als die
Komforttemperatur sein. Es ist aber
nicht erforderlich, die Einstellung
zu verändern, um schnell zum
gewünschten Komfortniveau zu
gelangen. Die Anlage nutzt ihr
ganzes Leistungspotenzial, um den
eingestellten Komfortwert zu erreichen.



KLIMAAUTOMATIK MIT SEPARATER REGELUNG


Automatikbetrieb


AUTO-Komfortprogramm

Dies ist die Betriebsart, in der die
Klimaanlage normalerweise betrieben wird.

Komfortwert Fahrer- oder
Beifahrerseite
Der in der Anzeige dargestellte Wert
entspricht einem Komfortniveau und
nicht einer Temperatur in Grad Celsius
oder Fahrenheit.
Wenn Sie diesen Wert
verringern oder erhöhen
möchten, drehen Sie den
Regler nach links oder rechts.
Eine Einstellung um den
Wert 21 herum bietet einen optimalen
Komfort. Je nach persönlichem
Komfortempfi nden ist eine Einstellung in
dem Bereich zwischen 18 und 24 üblich.

Decken Sie den Sonnensensor
am Armaturenbrett nicht ab.

Wenn Sie diese Taste drücken,
erscheint das Symbol AUTO
.
Je nach der eingestellten
Komforttemperatur regelt die
Anlage die Luftverteilung,
die Gebläsestärke und die Luftzufuhr,
um den Klimakomfort und eine
ausreichende Luftzirkulation im
Fahrzeuginnenraum zu gewährleisten.
Sie brauchen keinerlei Einstellung
vorzunehmen. Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erreicht die
Luftverteilung ihren Höchstwert nur
schrittweise.
Zu Ihrer Bequemlichkeit werden
die Einstellungen bis zum nächsten
Starten des Fahrzeugs beibehalten.
Die Automatikfunktion wird deaktiviert,
sobald Sie eine manuelle Einstellung
vornehmen (AUTO erlischt).
FÜR FAHRER UND BEIFAHRER

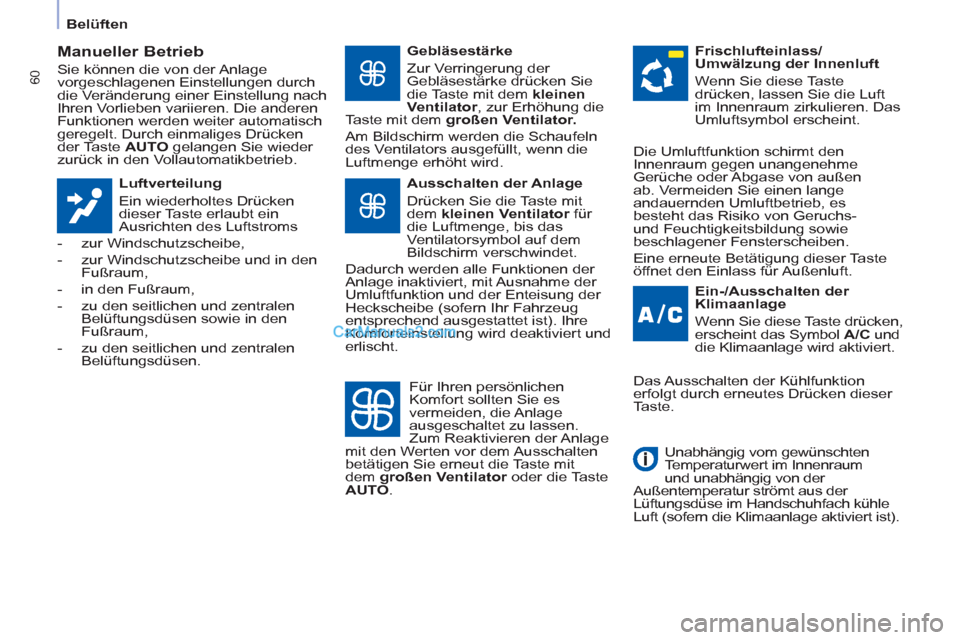

Belüften

60


Manueller Betrieb

Sie können die von der Anlage
vorgeschlagenen Einstellungen durch
die Veränderung einer Einstellung nach
Ihren Vorlieben variieren. Die anderen
Funktionen werden weiter automatisch
geregelt. Durch einmaliges Drücken
der Taste AUTO
gelangen Sie wieder
zurück in den Vollautomatikbetrieb.

Luftverteilung
Ein wiederholtes Drücken
dieser Taste erlaubt ein
Ausrichten des Luftstroms


- zur Windschutzscheibe,

- zur Windschutzscheibe und in den
Fußraum,

- in den Fußraum,

- zu den seitlichen und zentralen
Belüftungsdüsen sowie in den
Fußraum,

- zu den seitlichen und zentralen
Belüftungsdüsen.

Gebläsestärke
Zur Verringerung der
Gebläsestärke drücken Sie
die Taste mit dem kleinen
Ventilator
, zur Erhöhung die
Taste mit dem großen Ventilator.

Am Bildschirm werden die Schaufeln
des Ventilators ausgefüllt, wenn die
Luftmenge erhöht wird.

Ein-/Ausschalten der
Klimaanlage
Wenn Sie diese Taste drücken,
erscheint das Symbol A/C
und
die Klimaanlage wird aktiviert.
Ausschalten der Anlage
Drücken Sie die Taste mit
dem kleinen Ventilator
für
die Luftmenge, bis das
Ventilatorsymbol auf dem
Bildschirm verschwindet.
Dadurch werden alle Funktionen der
Anlage inaktiviert, mit Ausnahme der
Umluftfunktion und der Enteisung der
Heckscheibe (sofern Ihr Fahrzeug
entsprechend ausgestattet ist). Ihre
Komforteinstellung wird deaktiviert und
erlischt.
Frischlufteinlass/
Umwälzung der Innenluft
Wenn Sie diese Taste
drücken, lassen Sie die Luft
im Innenraum zirkulieren. Das
Umluftsymbol erscheint.
Für Ihren persönlichen
Komfort sollten Sie es
vermeiden, die Anlage
ausgeschaltet zu lassen.
Zum Reaktivieren der Anlage
mit den Werten vor dem Ausschalten
betätigen Sie erneut die Taste mit
dem großen Ventilator
oder die Taste
AUTO
. Die Umluftfunktion schirmt den
Innenraum gegen unangenehme
Gerüche oder Abgase von außen
ab. Vermeiden Sie einen lange
andauernden Umluftbetrieb, es
besteht das Risiko von Geruchs-
und Feuchtigkeitsbildung sowie
beschlagener Fensterscheiben.
Eine erneute Betätigung dieser Taste
öffnet den Einlass für Außenluft.
Das Ausschalten der Kühlfunktion
erfolgt durch erneutes Drücken dieser
Taste.

Unabhängig vom gewünschten
Temperaturwert im Innenraum
und unabhängig von der
Außentemperatur strömt aus der
Lüftungsdüse im Handschuhfach kühle
Luft (sofern die Klimaanlage aktiviert ist).

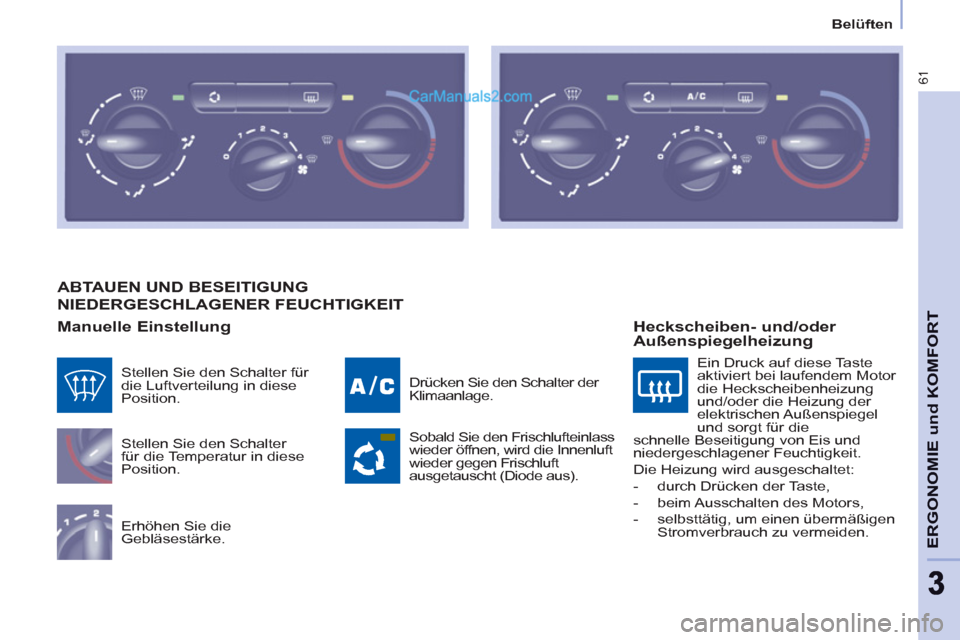

Belüften
61
ERGONOMIE und KOMFOR
T
33
ABTAUEN UND BESEITIGUNG
NIEDERGESCHLAGENER FEUCHTIGKEIT

Manuelle Einstellung

Stellen Sie den Schalter
für die Temperatur in diese
Position.
Erhöhen Sie die
Gebläsestärke. Drücken Sie den Schalter der
Klimaanlage.
Sobald Sie den Frischlufteinlass
wieder öffnen, wird die Innenluft
wieder gegen Frischluft
ausgetauscht (Diode aus). Stellen Sie den Schalter für
die Luftverteilung in diese
Position.

Heckscheiben- und/oder
Außenspiegelheizung
Ein Druck auf diese Taste
aktiviert bei laufendem Motor
die Heckscheibenheizung
und/oder die Heizung der
elektrischen Außenspiegel
und sorgt für die
schnelle Beseitigung von Eis und
niedergeschlagener Feuchtigkeit.
Die Heizung wird ausgeschaltet:


- durch Drücken der Taste,

- beim Ausschalten des Motors,

- selbsttätig, um einen übermäßigen
Stromverbrauch zu vermeiden.

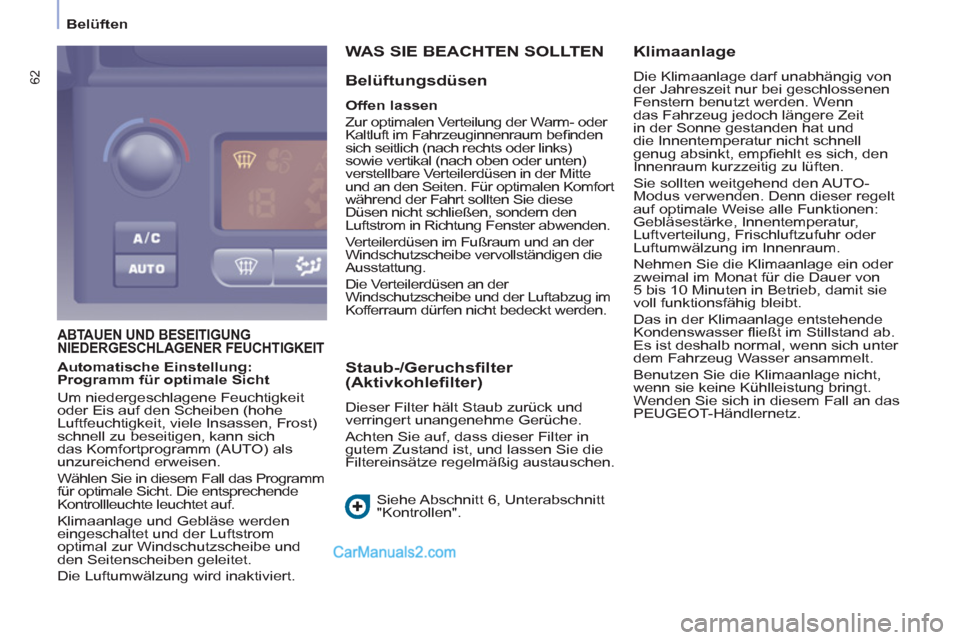

Belüften

62

ABTAUEN UND BESEITIGUNG
NIEDERGESCHLAGENER FEUCHTIGKEIT
WAS SIE BEACHTEN SOLLTEN

Belüftungsdüsen


Offen lassen

Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum befi nden
sich seitlich (nach rechts oder links)
sowie vertikal (nach oben oder unten)
verstellbare Verteilerdüsen in der Mitte
und an den Seiten. Für optimalen Komfort
während der Fahrt sollten Sie diese
Düsen nicht schließen, sondern den
Luftstrom in Richtung Fenster abwenden.
Verteilerdüsen im Fußraum und an der
Windschutzscheibe vervollständigen die
Ausstattung.
Die Verteilerdüsen an der
Windschutzscheibe und der Luftabzug im
Kofferraum dürfen nicht bedeckt werden.


Staub-/Geruchsfilter
(Aktivkohlefilter)
Dieser Filter hält Staub zurück und
verringert unangenehme Gerüche.
Achten Sie auf, dass dieser Filter in
gutem Zustand ist, und lassen Sie die
Filtereinsätze regelmäßig austauschen.
Siehe Abschnitt 6, Unterabschnitt
"Kontrollen".


Klimaanlage

Die Klimaanlage darf unabhängig von
der Jahreszeit nur bei geschlossenen
Fenstern benutzt werden. Wenn
das Fahrzeug jedoch längere Zeit
in der Sonne gestanden hat und
die Innentemperatur nicht schnell
genug absinkt, empfi ehlt es sich, den
Innenraum kurzzeitig zu lüften.
Sie sollten weitgehend den AUTO-
Modus verwenden. Denn dieser regelt
auf optimale Weise alle Funktionen:
Gebläsestärke, Innentemperatur,
Luftverteilung, Frischluftzufuhr oder
Luftumwälzung im Innenraum.
Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie
voll funktionsfähig bleibt.
Das in der Klimaanlage entstehende
Kondenswasser fl ießt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Benutzen Sie die Klimaanlage nicht,
wenn sie keine Kühlleistung bringt.
Wenden Sie sich in diesem Fall an das
PEUGEOT-Händlernetz.
Automatische Einstellung:
Programm für optimale Sicht
Um niedergeschlagene Feuchtigkeit
oder Eis auf den Scheiben (hohe
Luftfeuchtigkeit, viele Insassen, Frost)
schnell zu beseitigen, kann sich
das Komfortprogramm (AUTO) als
unzureichend erweisen.
Wählen Sie in diesem Fall das Programm
für optimale Sicht. Die entsprechende
Kontrollleuchte leuchtet auf.
Klimaanlage und Gebläse werden
eingeschaltet und der Luftstrom
optimal zur Windschutzscheibe und
den Seitenscheiben geleitet.
Die Luftumwälzung wird inaktiviert.

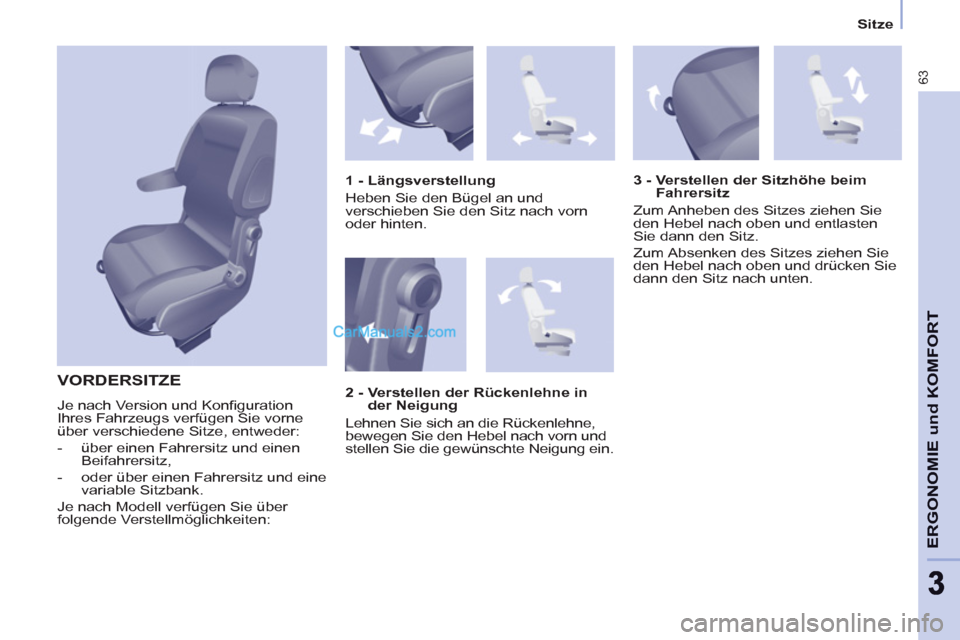

Sitze

63
ERGONOMIE und KOMFOR
T
33
VORDERSITZE

Je nach Version und Konfi guration
Ihres Fahrzeugs verfügen Sie vorne
über verschiedene Sitze, entweder:


- über einen Fahrersitz und einen
Beifahrersitz,

- oder über einen Fahrersitz und eine
variable Sitzbank.
Je nach Modell verfügen Sie über
folgende Verstellmöglichkeiten:
1 - Längsverstellung
Heben Sie den Bügel an und
verschieben Sie den Sitz nach vorn
oder hinten.
3 - Verstellen der Sitzhöhe beim
Fahrersitz
Zum Anheben des Sitzes ziehen Sie
den Hebel nach oben und entlasten
Sie dann den Sitz.
Zum Absenken des Sitzes ziehen Sie
den Hebel nach oben und drücken Sie
dann den Sitz nach unten.

2 - Verstellen der Rückenlehne in
der Neigung
Lehnen Sie sich an die Rückenlehne,
bewegen Sie den Hebel nach vorn und
stellen Sie die gewünschte Neigung ein.

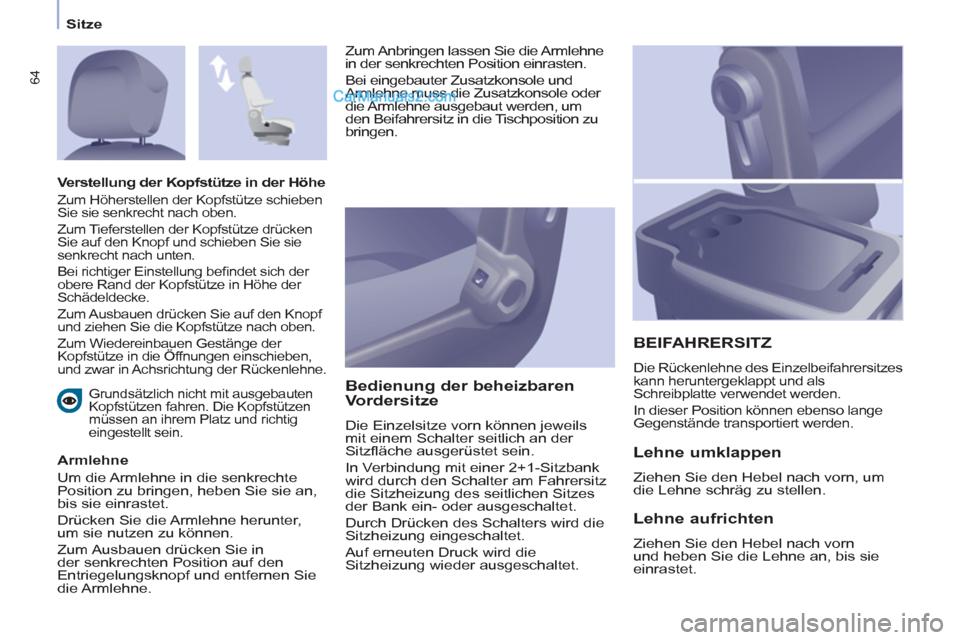

Sitze
64

Grundsätzlich nicht mit ausgebauten
Kopfstützen fahren. Die Kopfstützen
müssen an ihrem Platz und richtig
eingestellt sein.


Armlehne
Um die Armlehne in die senkrechte
Position zu bringen, heben Sie sie an,
bis sie einrastet.
Drücken Sie die Armlehne herunter,
um sie nutzen zu können.
Zum Ausbauen drücken Sie in
der senkrechten Position auf den
Entriegelungsknopf und entfernen Sie
die Armlehne.

Bedienung der beheizbaren
Vordersitze
Die Einzelsitze vorn können jeweils
mit einem Schalter seitlich an der
Sitzfl äche ausgerüstet sein.
In Verbindung mit einer 2+1-Sitzbank
wird durch den Schalter am Fahrersitz
die Sitzheizung des seitlichen Sitzes
der Bank ein- oder ausgeschaltet.
Durch Drücken des Schalters wird die
Sitzheizung eingeschaltet.
Auf erneuten Druck wird die
Sitzheizung wieder ausgeschaltet.

BEIFAHRERSITZ
Die Rückenlehne des Einzelbeifahrersitzes
kann heruntergeklappt und als
Schreibplatte verwendet werden.
In dieser Position können ebenso lange
Gegenstände transportiert werden.

Verstellung der Kopfstütze in der Höhe

Zum Höherstellen der Kopfstütze schieben
Sie sie senkrecht nach oben.
Zum Tieferstellen der Kopfstütze drücken
Sie auf den Knopf und schieben Sie sie
senkrecht nach unten.
Bei richtiger Einstellung befi ndet sich der
obere Rand der Kopfstütze in Höhe der
Schädeldecke.
Zum Ausbauen drücken Sie auf den Knopf
und ziehen Sie die Kopfstütze nach oben.
Zum Wiedereinbauen Gestänge der
Kopfstütze in die Öffnungen einschieben,
und zwar in Achsrichtung der Rückenlehne.

Lehne umklappen

Ziehen Sie den Hebel nach vorn, um
die Lehne schräg zu stellen.


Lehne aufrichten

Ziehen Sie den Hebel nach vorn
und heben Sie die Lehne an, bis sie
einrastet. Zum Anbringen lassen Sie die Armlehne
in der senkrechten Position einrasten.
Bei eingebauter Zusatzkonsole und
Armlehne muss die Zusatzkonsole oder
die Armlehne ausgebaut werden, um
den Beifahrersitz in die Tischposition zu
bringen.

Sitze

65
ERGONOMIE und KOMFOR
T
33

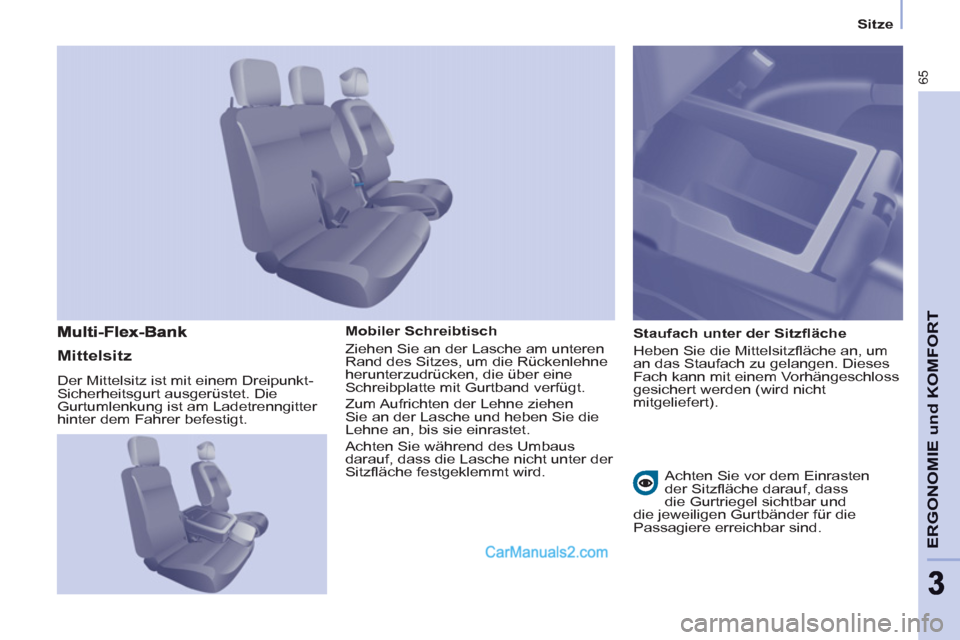

Mobiler Schreibtisch
Ziehen Sie an der Lasche am unteren
Rand des Sitzes, um die Rückenlehne
herunterzudrücken, die über eine
Schreibplatte mit Gurtband verfügt.
Zum Aufrichten der Lehne ziehen
Sie an der Lasche und heben Sie die
Lehne an, bis sie einrastet.
Achten Sie während des Umbaus
darauf, dass die Lasche nicht unter der
Sitzfl äche festgeklemmt wird.
Staufach unter der Sitzfl äche
Heben Sie die Mittelsitzfl äche an, um
an das Staufach zu gelangen. Dieses
Fach kann mit einem Vorhängeschloss
gesichert werden (wird nicht
mitgeliefert).


Mittelsitz

Der Mittelsitz ist mit einem Dreipunkt-
Sicherheitsgurt ausgerüstet. Die
Gurtumlenkung ist am Ladetrenngitter
hinter dem Fahrer befestigt.

Achten Sie vor dem Einrasten
der Sitzfl äche darauf, dass
die Gurtriegel sichtbar und
die jeweiligen Gurtbänder für die
Passagiere erreichbar sind.

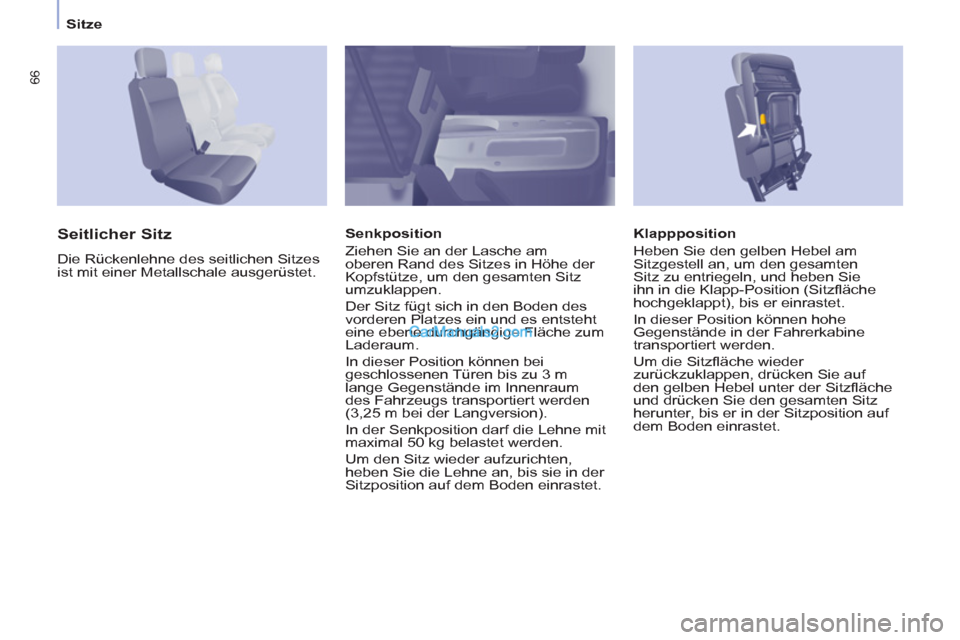

Sitze
66

Klappposition
Heben Sie den gelben Hebel am
Sitzgestell an, um den gesamten
Sitz zu entriegeln, und heben Sie
ihn in die Klapp-Position (Sitzfl äche
hochgeklappt), bis er einrastet.
In dieser Position können hohe
Gegenstände in der Fahrerkabine
transportiert werden.
Um die Sitzfl äche wieder
zurückzuklappen, drücken Sie auf
den gelben Hebel unter der Sitzfl äche
und drücken Sie den gesamten Sitz
herunter, bis er in der Sitzposition auf
dem Boden einrastet.


Seitlicher Sitz

Die Rückenlehne des seitlichen Sitzes
ist mit einer Metallschale ausgerüstet.
Senkposition
Ziehen Sie an der Lasche am
oberen Rand des Sitzes in Höhe der
Kopfstütze, um den gesamten Sitz
umzuklappen.
Der Sitz fügt sich in den Boden des
vorderen Platzes ein und es entsteht
eine ebene durchgängige Fläche zum
Laderaum.
In dieser Position können bei
geschlossenen Türen bis zu 3 m
lange Gegenstände im Innenraum
des Fahrzeugs transportiert werden
(3,25 m bei der Langversion).
In der Senkposition darf die Lehne mit
maximal 50 kg belastet werden.
Um den Sitz wieder aufzurichten,
heben Sie die Lehne an, bis sie in der
Sitzposition auf dem Boden einrastet.

Sitze

67
ERGONOMIE und KOMFOR
T
33

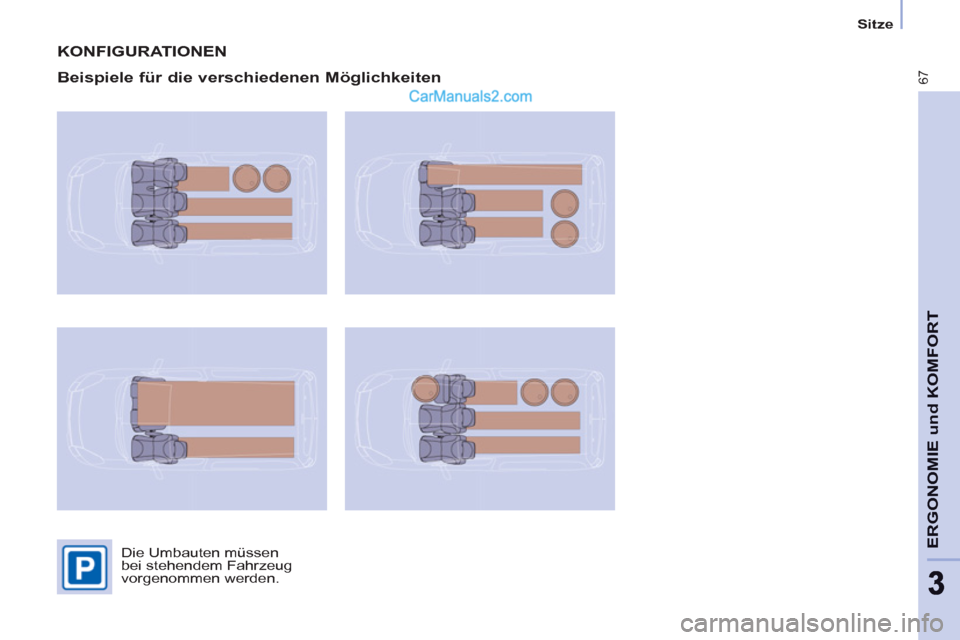

KONFIGURATIONEN

Beispiele für die verschiedenen Möglichkeiten

Die Umbauten müssen
bei stehendem Fahrzeug
vorgenommen werden.

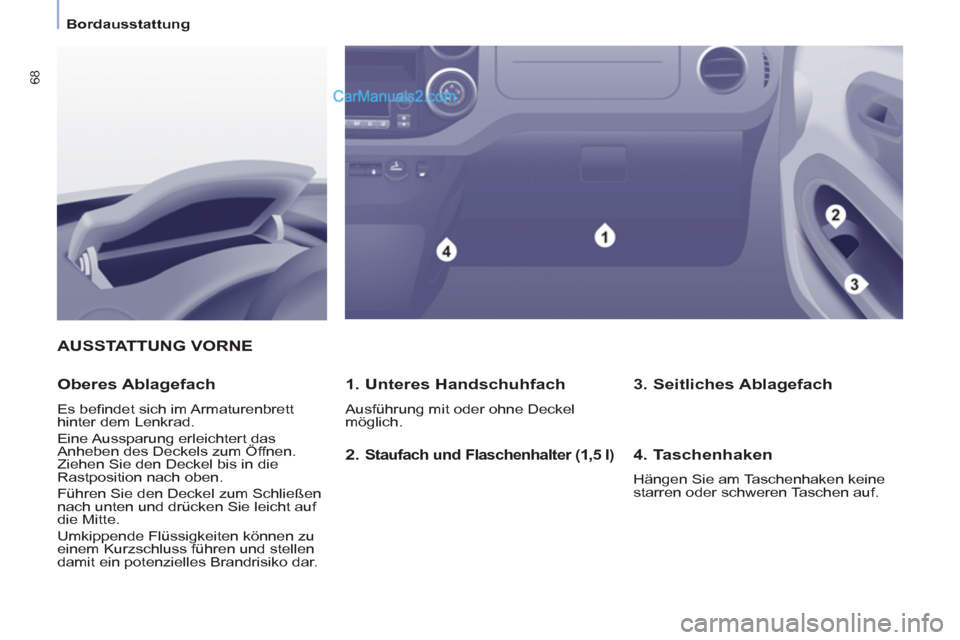

Bordausstattung

68
AUSSTATTUNG VORNE

1. Unteres Handschuhfach

Ausführung mit oder ohne Deckel
möglich.


Oberes Ablagefach

Es befi ndet sich im Armaturenbrett
hinter dem Lenkrad.
Eine Aussparung erleichtert das
Anheben des Deckels zum Öffnen.
Ziehen Sie den Deckel bis in die
Rastposition nach oben.
Führen Sie den Deckel zum Schließen
nach unten und drücken Sie leicht auf
die Mitte.
Umkippende Flüssigkeiten können zu
einem Kurzschluss führen und stellen
damit ein potenzielles Brandrisiko dar.


3. Seitliches Ablagefach

4. Taschenhaken

Hängen Sie am Taschenhaken keine
starren oder schweren Taschen auf.


2. Staufach und Flaschenhalter (1,5 l)
