Peugeot Partner 2011 Owner's Manual

99
ZUBEHÖR
5

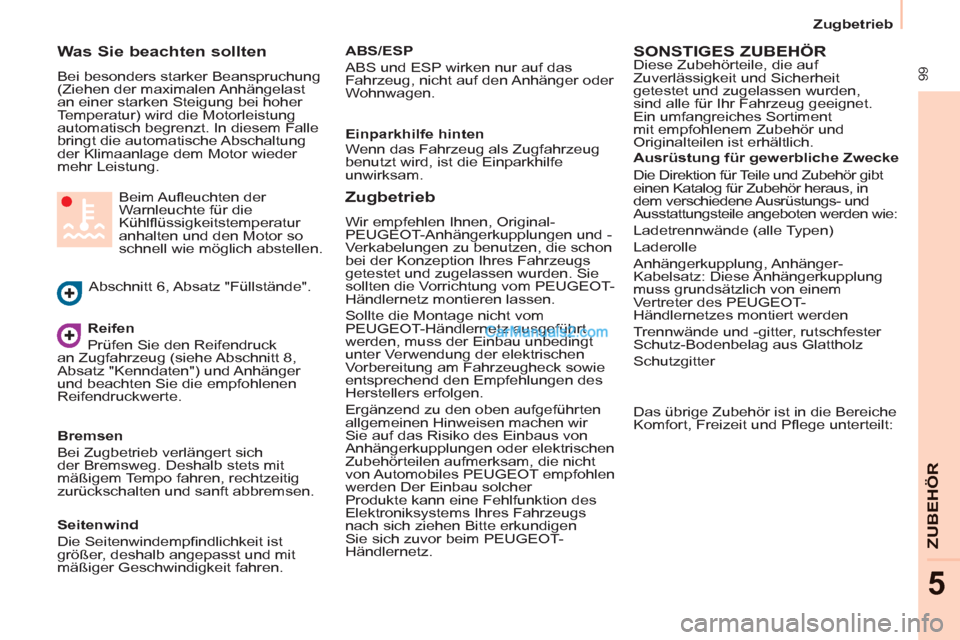

Zugbetrieb

Was Sie beachten sollten

Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast
an einer starken Steigung bei hoher
Temperatur) wird die Motorleistung
automatisch begrenzt. In diesem Falle
bringt die automatische Abschaltung
der Klimaanlage dem Motor wieder
mehr Leistung.

Reifen

Prüfen Sie den Reifendruck
an Zugfahrzeug (siehe Abschnitt 8,
Absatz "Kenndaten") und Anhänger
und beachten Sie die empfohlenen
Reifendruckwerte. Abschnitt 6, Absatz "Füllstände" . Beim Aufl euchten der
Warnleuchte für die
Kühlfl üssigkeitstemperatur
anhalten und den Motor so
schnell wie möglich abstellen.

Bremsen

Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit
mäßigem Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.

Zugbetrieb

Wir empfehlen Ihnen, Original-
PEUGEOT-Anhängerkupplungen und -
Verkabelungen zu benutzen, die schon
bei der Konzeption Ihres Fahrzeugs
getestet und zugelassen wurden. Sie
sollten die Vorrichtung vom PEUGEOT-
Händlernetz montieren lassen.
Sollte die Montage nicht vom
PEUGEOT-Händlernetz ausgeführt
werden, muss der Einbau unbedingt
unter Verwendung der elektrischen
Vorbereitung am Fahrzeugheck sowie
entsprechend den Empfehlungen des
Herstellers erfolgen.
Ergänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des Einbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht
von Automobiles PEUGEOT empfohlen
werden Der Einbau solcher
Produkte kann eine Fehlfunktion des
Elektroniksystems Ihres Fahrzeugs
nach sich ziehen Bitte erkundigen
Sie sich zuvor beim PEUGEOT-
Händlernetz.


SONSTIGES ZUBEHÖR
Diese Zubehörteile, die auf
Zuverlässigkeit und Sicherheit
getestet und zugelassen wurden,
sind alle für Ihr Fahrzeug geeignet.
Ein umfangreiches Sortiment
mit empfohlenem Zubehör und
Originalteilen ist erhältlich.
Ausrüstung für gewerbliche Zwecke
Die Direktion für Teile und Zubehör gibt
einen Katalog für Zubehör heraus, in
dem verschiedene Ausrüstungs- und
Ausstattungsteile angeboten werden wie:
Ladetrennwände (alle Typen)
Laderolle
Anhängerkupplung, Anhänger-
Kabelsatz: Diese Anhängerkupplung
muss grundsätzlich von einem
Vertreter des PEUGEOT-
Händlernetzes montiert werden
Trennwände und -gitter, rutschfester
Schutz-Bodenbelag aus Glattholz
Schutzgitter


Seitenwind

Die Seitenwindempfi ndlichkeit ist
größer, deshalb angepasst und mit
mäßiger Geschwindigkeit fahren.
ABS/ESP

ABS und ESP wirken nur auf das
Fahrzeug, nicht auf den Anhänger oder
Wohnwagen.

Einparkhilfe hinten

Wenn das Fahrzeug als Zugfahrzeug
benutzt wird, ist die Einparkhilfe
unwirksam.

Das übrige Zubehör ist in die Bereiche
Komfort, Freizeit und Pfl ege unterteilt:

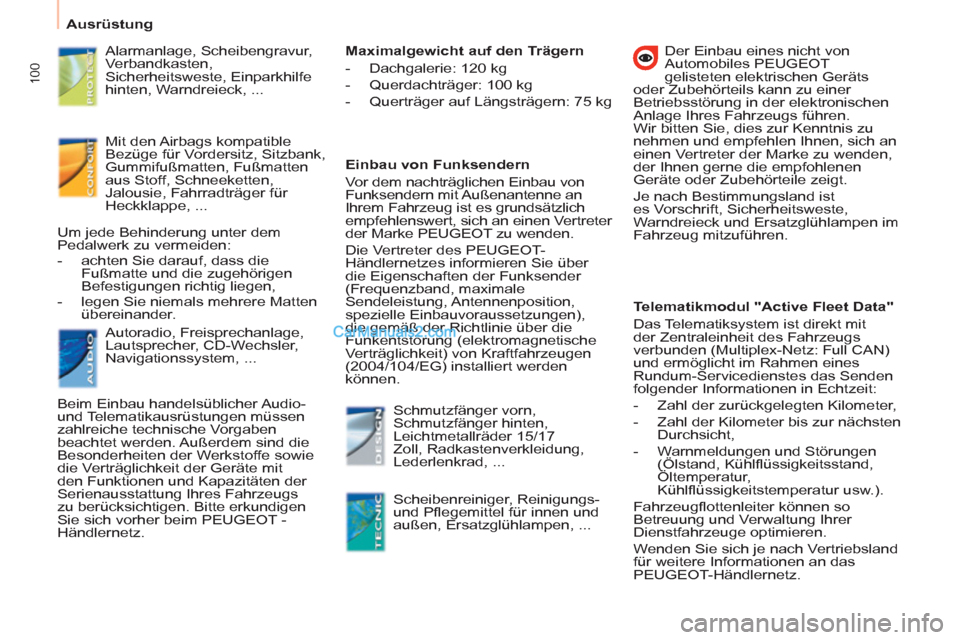

Ausrüstung

100


Alarmanlage, Scheibengravur,
Verbandkasten,
Sicherheitsweste, Einparkhilfe
hinten, Warndreieck, ...

Mit den Airbags kompatible
Bezüge für Vordersitz, Sitzbank,
Gummifußmatten, Fußmatten
aus Stoff, Schneeketten,
Jalousie, Fahrradträger für
Heckklappe, ...

Autoradio, Freisprechanlage,
Lautsprecher, CD-Wechsler,
Navigationssystem, ... Um jede Behinderung unter dem
Pedalwerk zu vermeiden:


- achten Sie darauf, dass die
Fußmatte und die zugehörigen
Befestigungen richtig liegen,

- legen Sie niemals mehrere Matten
übereinander.

Beim Einbau handelsüblicher Audio-
und Telematikausrüstungen müssen
zahlreiche technische Vorgaben
beachtet werden. Außerdem sind die
Besonderheiten der Werkstoffe sowie
die Verträglichkeit der Geräte mit
den Funktionen und Kapazitäten der
Serienausstattung Ihres Fahrzeugs
zu berücksichtigen. Bitte erkundigen
Sie sich vorher beim PEUGEOT -
Händlernetz.
Maximalgewicht auf den Trägern


- Dachgalerie: 120 kg

- Querdachträger: 100 kg

- Querträger auf Längsträgern: 75 kg


Einbau von Funksendern
Vor dem nachträglichen Einbau von
Funksendern mit Außenantenne an
Ihrem Fahrzeug ist es grundsätzlich
empfehlenswert, sich an einen Vertreter
der Marke PEUGEOT zu wenden.
Die Vertreter des PEUGEOT-
Händlernetzes informieren Sie über
die Eigenschaften der Funksender
(Frequenzband, maximale
Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
Funkentstörung (elektromagnetische
Verträglichkeit) von Kraftfahrzeugen
(2004/104/EG) installiert werden
können.

Schmutzfänger vorn,
Schmutzfänger hinten,
Leichtmetallräder 15/17
Zoll, Radkastenverkleidung,
Lederlenkrad, ...

Scheibenreiniger, Reinigungs-
und Pfl egemittel für innen und
außen, Ersatzglühlampen, ...
Der Einbau eines nicht von
Automobiles PEUGEOT
gelisteten elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter der Marke zu wenden,
der Ihnen gerne die empfohlenen
Geräte oder Zubehörteile zeigt.
Je nach Bestimmungsland ist
es Vorschrift, Sicherheitsweste,
Warndreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.

Telematikmodul "Active Fleet Data"
Das Telematiksystem ist direkt mit
der Zentraleinheit des Fahrzeugs
verbunden (Multiplex-Netz: Full CAN)
und ermöglicht im Rahmen eines
Rundum-Servicedienstes das Senden
folgender Informationen in Echtzeit:


- Zahl der zurückgelegten Kilometer,

- Zahl der Kilometer bis zur nächsten
Durchsicht,

- Warnmeldungen und Störungen
(Ölstand, Kühlfl üssigkeitsstand,
Öltemperatur,
Kühlfl üssigkeitstemperatur usw.).
Fahrzeugfl ottenleiter können so
Betreuung und Verwaltung Ihrer
Dienstfahrzeuge optimieren.
Wenden Sie sich je nach Vertriebsland
für weitere Informationen an das
PEUGEOT-Händlernetz.

101
KONTROLLE
N
6

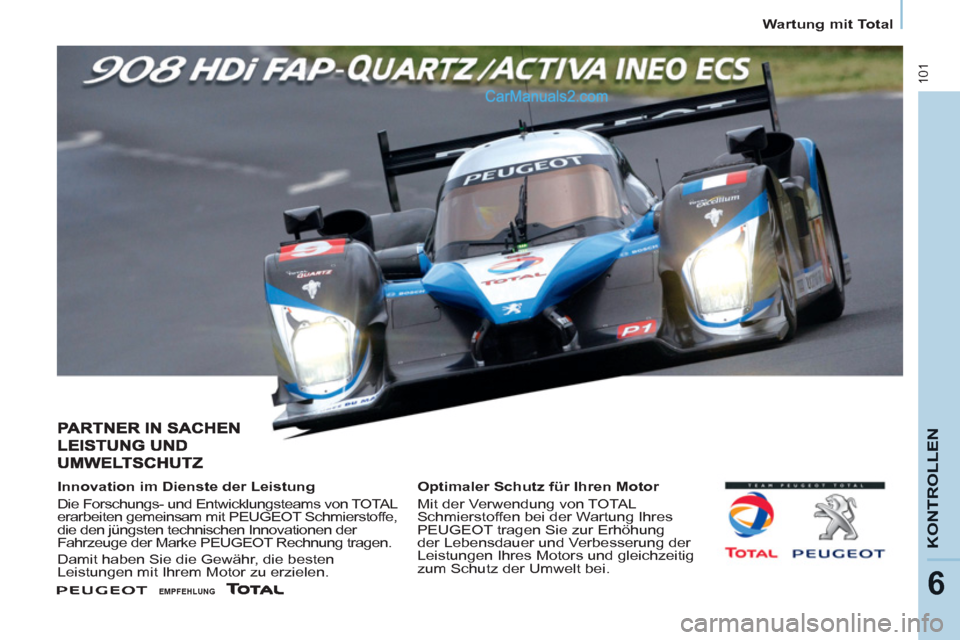

Wartung mit Total



EMPFEHLUNG






Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams von TOTAL
erarbeiten gemeinsam mit PEUGEOT Schmierstoffe,
die den jüngsten technischen Innovationen der
Fahrzeuge der Marke PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten
Leistungen mit Ihrem Motor zu erzielen.
Optimaler Schutz für Ihren Motor
Mit der Verwendung von TOTAL
Schmierstoffen bei der Wartung Ihres
PEUGEOT tragen Sie zur Erhöhung
der Lebensdauer und Verbesserung der
Leistungen Ihres Motors und gleichzeitig
zum Schutz der Umwelt bei.

102

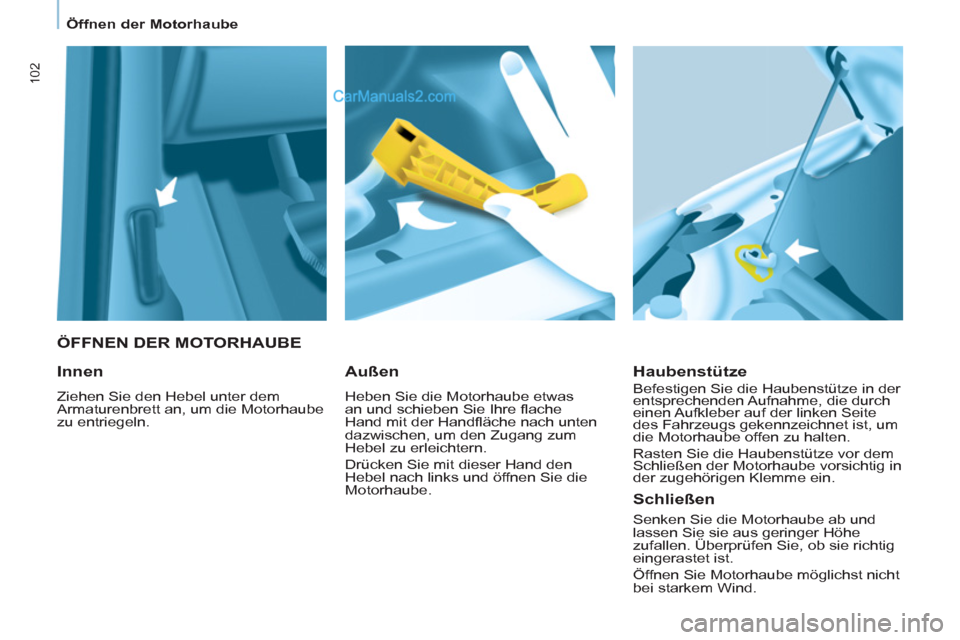

ÖFFNEN DER MOTORHAUBE

Haubenstütze

Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch
einen Aufkleber auf der linken Seite
des Fahrzeugs gekennzeichnet ist, um
die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem
Schließen der Motorhaube vorsichtig in
der zugehörigen Klemme ein.


Außen

Heben Sie die Motorhaube etwas
an und schieben Sie Ihre fl ache
Hand mit der Handfl äche nach unten
dazwischen, um den Zugang zum
Hebel zu erleichtern.
Drücken Sie mit dieser Hand den
Hebel nach links und öffnen Sie die
Motorhaube.


Innen

Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube
zu entriegeln.


Schließen
Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe
zufallen. Überprüfen Sie, ob sie richtig
eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht
bei starkem Wind.

Öffnen der Motorhaube

103
KONTROLLE
N
6

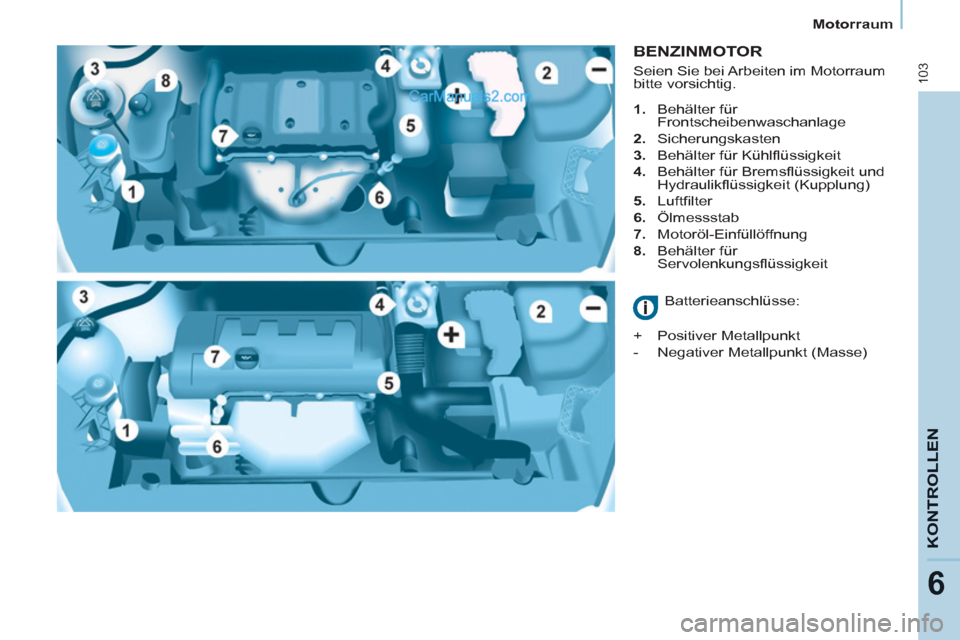

Motorraum



BENZINMOTOR




1.
Behälter für
Frontscheibenwaschanlage

2.
Sicherungskasten

3.
Behälter für Kühlfl üssigkeit

4.
Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5.
Luftfi lter

6.
Ölmessstab

7.
Motoröl-Einfüllöffnung

8.
Behälter für
Servolenkungsfl üssigkeit


Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum
bitte vorsichtig.

104

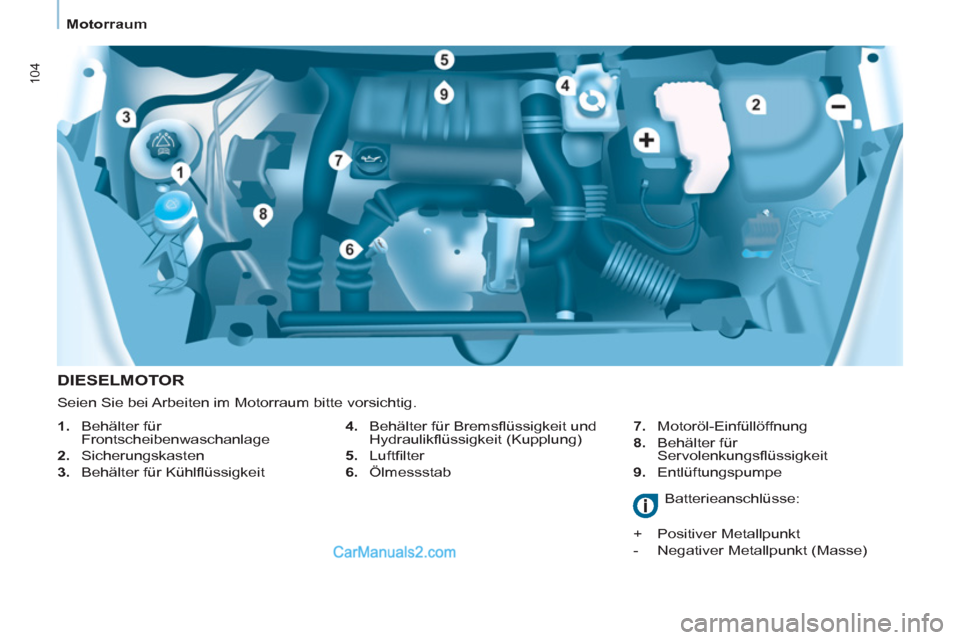

Motorraum

DIESELMOTOR


4.
Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5.
Luftfi lter

6.
Ölmessstab
7.
Motoröl-Einfüllöffnung

8.
Behälter für
Servolenkungsfl üssigkeit

9.
Entlüftungspumpe



1.
Behälter für
Frontscheibenwaschanlage

2.
Sicherungskasten

3.
Behälter für Kühlfl üssigkeit

Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.

105
KONTROLLE
N
6

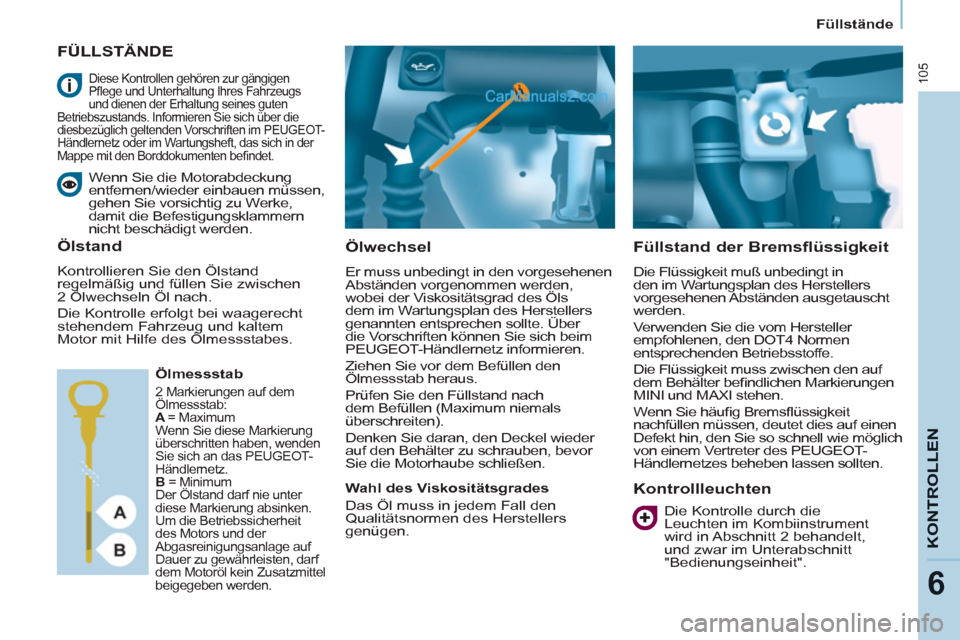

Füllstände






FÜLLSTÄNDE

Ölwechsel

Er muss unbedingt in den vorgesehenen
Abständen vorgenommen werden,
wobei der Viskositätsgrad des Öls
dem im Wartungsplan des Herstellers
genannten entsprechen sollte. Über
die Vorschriften können Sie sich beim
PEUGEOT-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach
dem Befüllen (Maximum niemals
überschreiten).
Denken Sie daran, den Deckel wieder
auf den Behälter zu schrauben, bevor
Sie die Motorhaube schließen.

Füllstand der Bremsflüssigkeit

Die Flüssigkeit muß unbedingt in
den im Wartungsplan des Herstellers
vorgesehenen Abständen ausgetauscht
werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DOT4 Normen
entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf
dem Behälter befi ndlichen Markierungen
MINI und MAXI stehen.
Wenn Sie häufi g Bremsfl üssigkeit
nachfüllen müssen, deutet dies auf einen
Defekt hin, den Sie so schnell wie möglich
von einem Vertreter des PEUGEOT-
Händlernetzes beheben lassen sollten.


Kontrollleuchten

Wenn Sie die Motorabdeckung
entfernen/wieder einbauen müssen,
gehen Sie vorsichtig zu Werke,
damit die Befestigungsklammern
nicht beschädigt werden.

Ölstand

Kontrollieren Sie den Ölstand
regelmäßig und füllen Sie zwischen
2 Ölwechseln Öl nach.
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem
Motor mit Hilfe des Ölmessstabes.

Ölmessstab

2 Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an das PEUGEOT-
Händlernetz.
B = Minimum
Der Ölstand darf nie unter
diese Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf
Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.



Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den
Qualitätsnormen des Herstellers
genügen.


Diese Kontrollen gehören zur gängigen
Pfl ege und Unterhaltung Ihres Fahrzeugs
und dienen der Erhaltung seines guten
Betriebszustands. Informieren Sie sich über die
diesbezüglich geltenden Vorschriften im PEUGEOT-
Händlernetz oder im Wartungsheft, das sich in der
Mappe mit den Borddokumenten befi ndet.


Die Kontrolle durch die
Leuchten im Kombiinstrument
wird in Abschnitt 2 behandelt,
und zwar im Unterabschnitt
"Bedienungseinheit".

106

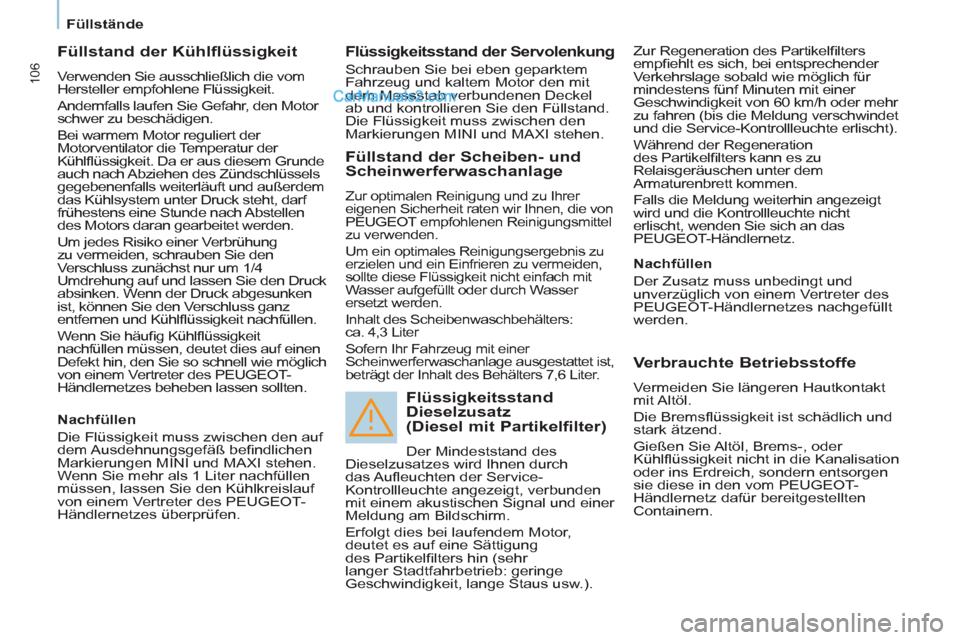

Füllstände



Füllstand der Kühlflüssigkeit

Verwenden Sie ausschließlich die vom
Hersteller empfohlene Flüssigkeit.
Andernfalls laufen Sie Gefahr, den Motor
schwer zu beschädigen.
Bei warmem Motor reguliert der
Motorventilator die Temperatur der
Kühlfl üssigkeit. Da er aus diesem Grunde
auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem
das Kühlsystem unter Druck steht, darf
frühestens eine Stunde nach Abstellen
des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung
zu vermeiden, schrauben Sie den
Verschluss zunächst nur um 1/4
Umdrehung auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken
ist, können Sie den Verschluss ganz
entfernen und Kühlfl üssigkeit nachfüllen.
Wenn Sie häufi g Kühlfl üssigkeit
nachfüllen müssen, deutet dies auf einen
Defekt hin, den Sie so schnell wie möglich
von einem Vertreter des PEUGEOT-
Händlernetzes beheben lassen sollten.

Flüssigkeitsstand der Servolenkung

Schrauben Sie bei eben geparktem
Fahrzeug und kaltem Motor den mit
dem Messstab verbundenen Deckel
ab und kontrollieren Sie den Füllstand.
Die Flüssigkeit muss zwischen den
Markierungen MINI und MAXI stehen. Zur Regeneration des Partikelfi lters
empfi ehlt es sich, bei entsprechender
Verkehrslage sobald wie möglich für
mindestens fünf Minuten mit einer
Geschwindigkeit von 60 km/h oder mehr
zu fahren (bis die Meldung verschwindet
und die Service-Kontrollleuchte erlischt).
Während der Regeneration
des Partikelfi lters kann es zu
Relaisgeräuschen unter dem
Armaturenbrett kommen.
Falls die Meldung weiterhin angezeigt
wird und die Kontrollleuchte nicht
erlischt, wenden Sie sich an das
PEUGEOT-Händlernetz.

Nachfüllen
Die Flüssigkeit muss zwischen den auf
dem Ausdehnungsgefäß befi ndlichen
Markierungen MINI und MAXI stehen.
Wenn Sie mehr als 1 Liter nachfüllen
müssen, lassen Sie den Kühlkreislauf
von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen.



Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer
eigenen Sicherheit raten wir Ihnen, die von
PEUGEOT empfohlenen Reinigungsmittel
zu verwenden.
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden,
sollte diese Flüssigkeit nicht einfach mit
Wasser aufgefüllt oder durch Wasser
ersetzt werden.
Inhalt des Scheibenwaschbehälters:
ca. 4,3 Liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist,
beträgt der Inhalt des Behälters 7,6 Liter.


Flüssigkeitsstand
Dieselzusatz
(Diesel mit Partikelfilter)
Der Mindeststand des
Dieselzusatzes wird Ihnen durch
das Aufl euchten der Service-
Kontrollleuchte angezeigt, verbunden
mit einem akustischen Signal und einer
Meldung am Bildschirm.
Erfolgt dies bei laufendem Motor,
deutet es auf eine Sättigung
des Partikelfi lters hin (sehr
langer Stadtfahrbetrieb: geringe
Geschwindigkeit, lange Staus usw.).
Nachfüllen
Der Zusatz muss unbedingt und
unverzüglich von einem Vertreter des
PEUGEOT-Händlernetzes nachgefüllt
werden.



Verbrauchte Betriebsstoffe

Vermeiden Sie längeren Hautkontakt
mit Altöl.
Die Bremsfl üssigkeit ist schädlich und
stark ätzend.
Gießen Sie Altöl, Brems-, oder
Kühlfl üssigkeit nicht in die Kanalisation
oder ins Erdreich, sondern entsorgen
sie diese in den vom PEUGEOT-
Händlernetz dafür bereitgestellten
Containern.

107

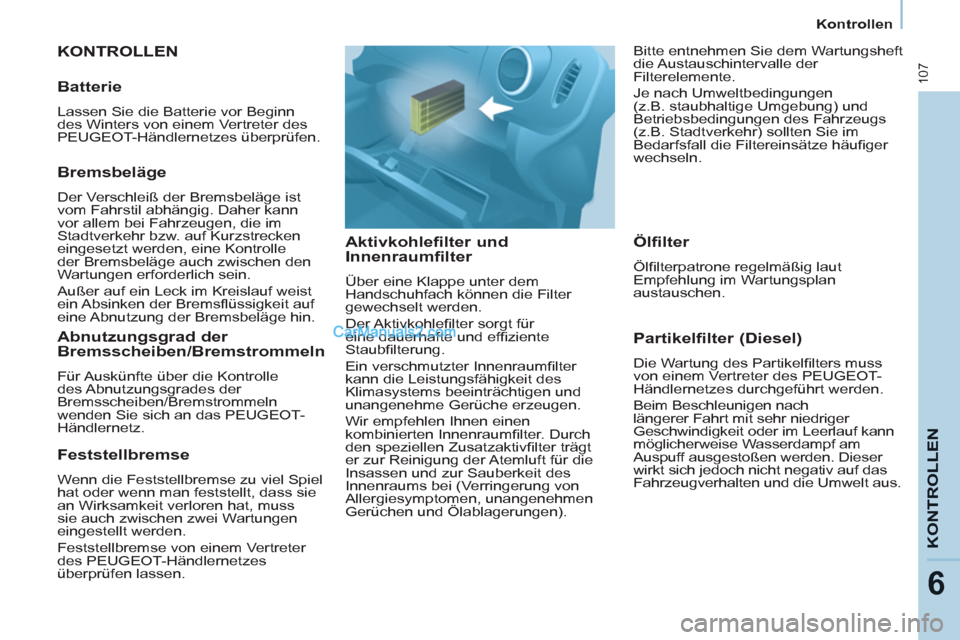

KONTROLLE
N
6
Kontrollen
KONTROLLEN

Aktivkohlefilter und
Innenraumfilter
Über eine Klappe unter dem
Handschuhfach können die Filter
gewechselt werden.
Der Aktivkohlefi lter sorgt für
eine dauerhafte und effi ziente
Staubfi lterung.
Ein verschmutzter Innenraumfi lter
kann die Leistungsfähigkeit des
Klimasystems beeinträchtigen und
unangenehme Gerüche erzeugen.
Wir empfehlen Ihnen einen
kombinierten Innenraumfi lter. Durch
den speziellen Zusatzaktivfi lter trägt
er zur Reinigung der Atemluft für die
Insassen und zur Sauberkeit des
Innenraums bei (Verringerung von
Allergiesymptomen, unangenehmen
Gerüchen und Ölablagerungen).

Partikelfilter (Diesel)

Die Wartung des Partikelfi lters muss
von einem Vertreter des PEUGEOT-
Händlernetzes durchgeführt werden.
Beim Beschleunigen nach
längerer Fahrt mit sehr niedriger
Geschwindigkeit oder im Leerlauf kann
möglicherweise Wasserdampf am
Auspuff ausgestoßen werden. Dieser
wirkt sich jedoch nicht negativ auf das
Fahrzeugverhalten und die Umwelt aus.


Batterie

Lassen Sie die Batterie vor Beginn
des Winters von einem Vertreter des
PEUGEOT-Händlernetzes überprüfen.


Bremsbeläge

Der Verschleiß der Bremsbeläge ist
vom Fahrstil abhängig. Daher kann
vor allem bei Fahrzeugen, die im
Stadtverkehr bzw. auf Kurzstrecken
eingesetzt werden, eine Kontrolle
der Bremsbeläge auch zwischen den
Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist
ein Absinken der Bremsfl üssigkeit auf
eine Abnutzung der Bremsbeläge hin.


Abnutzungsgrad der
Bremsscheiben/Bremstrommeln
Für Auskünfte über die Kontrolle
des Abnutzungsgrades der
Bremsscheiben/Bremstrommeln
wenden Sie sich an das PEUGEOT-
Händlernetz.


Feststellbremse

Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie
an Wirksamkeit verloren hat, muss
sie auch zwischen zwei Wartungen
eingestellt werden.
Feststellbremse von einem Vertreter
des PEUGEOT-Händlernetzes
überprüfen lassen.


Ölfilter

Ölfi lterpatrone regelmäßig laut
Empfehlung im Wartungsplan
austauschen. Bitte entnehmen Sie dem Wartungsheft
die Austauschintervalle der
Filterelemente.
Je nach Umweltbedingungen
(z.B. staubhaltige Umgebung) und
Betriebsbedingungen des Fahrzeugs
(z.B. Stadtverkehr) sollten Sie im
Bedarfsfall die Filtereinsätze häufi ger
wechseln.

108

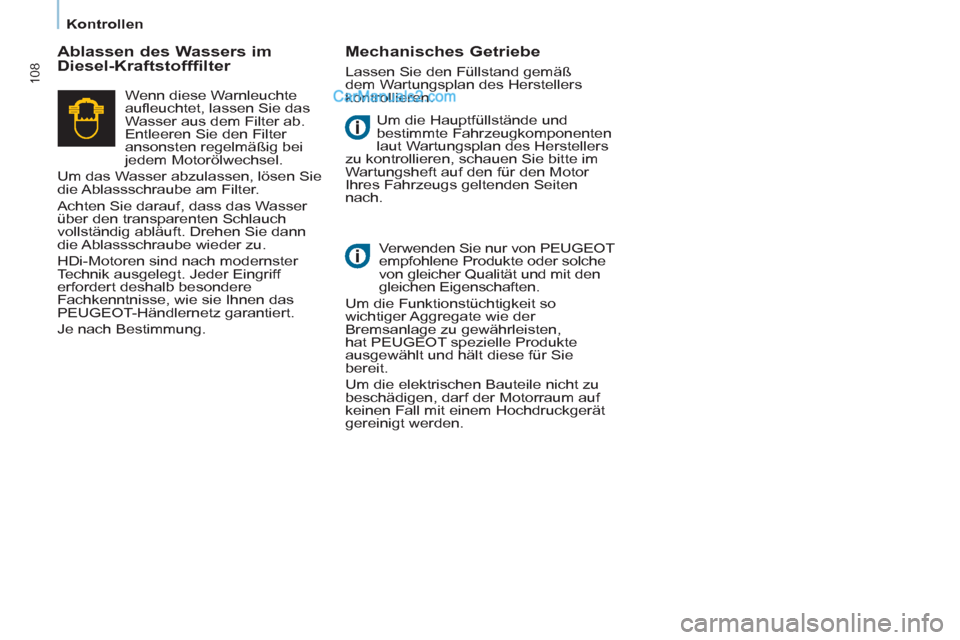

Kontrollen

Um die Hauptfüllstände und
bestimmte Fahrzeugkomponenten
laut Wartungsplan des Herstellers
zu kontrollieren, schauen Sie bitte im
Wartungsheft auf den für den Motor
Ihres Fahrzeugs geltenden Seiten
nach.

Ablassen des Wassers im
Diesel-Kraftstofffilter
Mechanisches Getriebe

Lassen Sie den Füllstand gemäß
dem Wartungsplan des Herstellers
kontrollieren.



Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit den
gleichen Eigenschaften.
Um die Funktionstüchtigkeit so
wichtiger Aggregate wie der
Bremsanlage zu gewährleisten,
hat PEUGEOT spezielle Produkte
ausgewählt und hält diese für Sie
bereit.
Um die elektrischen Bauteile nicht zu
beschädigen, darf der Motorraum auf
keinen Fall mit einem Hochdruckgerät
gereinigt werden.
Wenn diese Warnleuchte
aufl euchtet, lassen Sie das
Wasser aus dem Filter ab.
Entleeren Sie den Filter
ansonsten regelmäßig bei
jedem Motorölwechsel.
Um das Wasser abzulassen, lösen Sie
die Ablassschraube am Filter.
Achten Sie darauf, dass das Wasser
über den transparenten Schlauch
vollständig abläuft. Drehen Sie dann
die Ablassschraube wieder zu.
HDi-Motoren sind nach modernster
Technik ausgelegt. Jeder Eingriff
erfordert deshalb besondere
Fachkenntnisse, wie sie Ihnen das
PEUGEOT-Händlernetz garantiert.
Je nach Bestimmung.
