Page 21 of 236
19
Ouvertures
PRÊT à PARTIR
2
Lors de l’achat d’un véhicule
d’occasion :
- faites effectuer une mémorisation
des clés par le réseau PEUGEOT,
afin d’être sûr que les clés en
votre possession sont les seules
qui permettent la mise en route du
véhicule.
ANTIDÉMARRAGE
ÉLECTRONIQUE
Toutes les clés contiennent un
dispositif d’antidémarrage électronique.
Ce dispositif verrouille le système
d’alimentation du moteur. Il s’active
automatiquement lorsque la clé est
retirée du contact.
Après avoir mis le contact, un dialogue
s’établit entre la clé et le dispositif
d’antidémarrage électronique.
La partie métallique de la clé doit être
correctement dépliée pour un bon
dialogue.
En cas de perte des clés
Rendez vous dans le réseau
PEUGEOT avec la carte grise du
véhicule et votre pièce d’identité.
Le réseau PEUGEOT pourra récupérer
le code clé et le code transpondeur
pour commander le renouvellement de
la clé.
Du bon usage
N’apportez aucune modification au
système d’antidémarrage électronique.
Une manipulation de la télécommande
même dans votre poche peut
provoquer le déverrouillage
involontaire des portes.
L’utilisation simultanée d’autres
appareils à haute fréquence
(téléphones mobiles, alarmes
domestiques...), peut perturber
momentanément le fonctionnement de
la télécommande.
La télécommande ne peut pas
fonctionner tant que la clé est dans
l’antivol, même contact coupé. Lorsque vous quittez le véhicule,
vérifiez que les feux sont éteints et
ne laissez aucun objet de valeur en
évidence.
Par mesure de sécurité (enfants à
bord), retirez la clé de l’antivol en
quittant le véhicule, même pour une
courte durée.
Page 22 of 236
20
Ouvertures

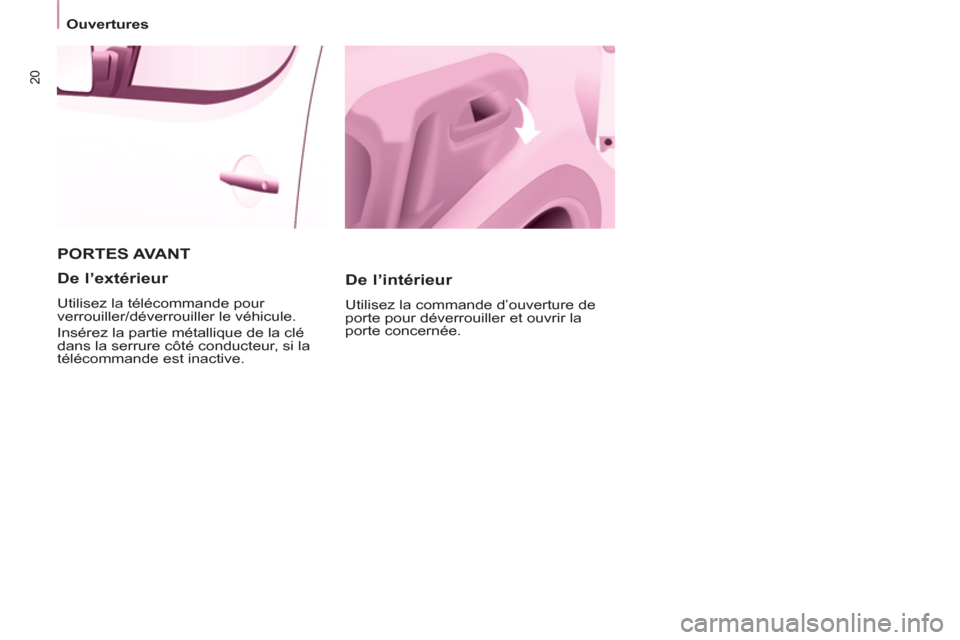

PORTES AVANT
De l’intérieur
Utilisez la commande d’ouverture de
porte pour déverrouiller et ouvrir la
porte concernée.
De l’extérieur
Utilisez la télécommande pour
verrouiller/déverrouiller le véhicule.
Insérez la partie métallique de la clé
dans la serrure côté conducteur, si la
télécommande est inactive.
Page 23 of 236
21
Ouvertures
PRÊT à PARTIR
2
De l’intérieur
Déverrouillez par cette poignée
et ouvrez la porte latérale en
accompagnant le coulissement arrière
jusqu’au point de résistance. Passez
ce point pour maintenir la porte
ouverte.
Du bon usage
Attention à ne pas encombrer l’espace
du guide au plancher, pour le bon
coulissement de la porte.
Si votre véhicule est situé dans une
pente, accompagnez le coulissement
de la porte latérale. En effet, la porte
pourrait s’ouvrir ou se fermer plus
rapidement du fait de l’inclinaison du
terrain et risquerait d’entraîner des
blessures.
Pour des raisons de sécurité et de
fonctionnement, ne roulez pas porte
latérale coulissante ouverte.
PORTE LATÉRALE
COULISSANTE
De l’extérieur
Tirez la poignée vers vous puis vers
l’arrière et ouvrez la porte latérale en
accompagnant le coulissement arrière
jusqu’à dépasser le point de résistance
pour la maintenir ouverte.
Intervention en cas de panne
batterie
Portes passager avant et latérales
En cas de dysfonctionnement de la
batterie ou du verrouillage centralisé,
utilisez le verrou pour verrouiller
mécaniquement les portes.
- Pour ouvrir la porte et sortir du
véhicule, tirez sur la commande
intérieure.
- Pour verrouiller la porte, insérez
la clé dans le verrou, situé sur le
chant de porte, puis tournez-la d’ un
huitième de tour
.
Porte conducteur
- Insérez la clé dans la serrure,
puis tournez-la vers la droite pour
verrouiller ou à gauche pour la
déverrouiller.
Page 24 of 236
Ouvertures
Pratique
Il est possible de rouler porte droite
ouverte afin de faciliter le transport
de charge longue. La porte gauche
est maintenue fermée par le verrou
«jaune» distinctif, positionné en pied
de porte. Cette porte fermée ne doit
pas servir d’arrêt de charge.
Rouler porte droite ouverte est une
tolérance. Respectez les codifications
de sécurité d’usage, pour attirer
l’attention des autres conducteurs.

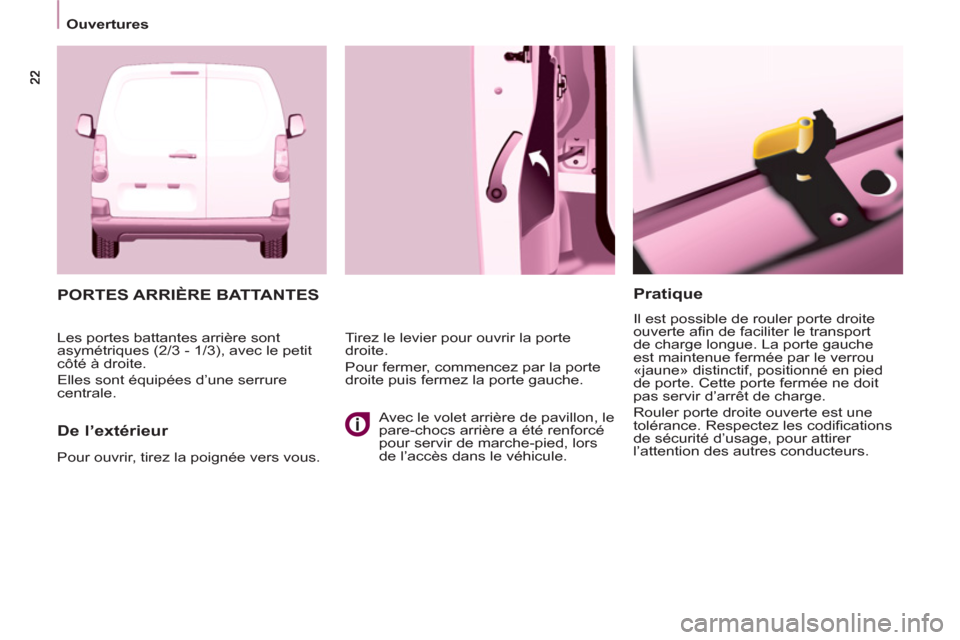

PORTES ARRIÈRE BATTANTES
De l’extérieur
Tirez le levier pour ouvrir la porte
droite.
Pour fermer, commencez par la porte
droite puis fermez la porte gauche.
Pour ouvrir, tirez la poignée vers vous. Les portes battantes arrière sont
asymétriques (2/3 - 1/3), avec le petit
côté à droite.
Elles sont équipées d’une serrure
centrale.
Avec le volet arrière de pavillon, le
pare-chocs arrière a été renforcé
pour servir de marche-pied, lors
de l’accès dans le véhicule.
Page 25 of 236
23
Ouvertures
PRÊT à PARTIR
2
De l’intérieur
Tirez la poignée vers vous pour ouvrir
la porte gauche.

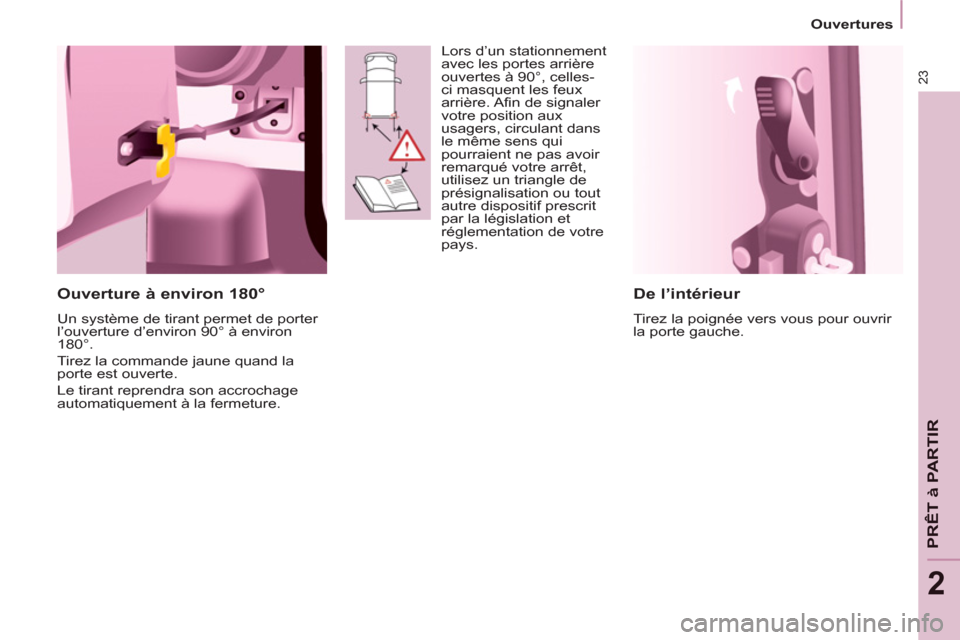

Ouverture à environ 180°
Un système de tirant permet de porter
l’ouverture d’environ 90° à environ
180°.
Tirez la commande jaune quand la
porte est ouverte.
Le tirant reprendra son accrochage
automatiquement à la fermeture. Lors d’un stationnement
avec les portes arrière
ouvertes à 90°, celles-
ci masquent les feux
arrière. Afin de signaler
votre position aux
usagers, circulant dans
le même sens qui
pourraient ne pas avoir
remarqué votre arrêt,
utilisez un triangle de
présignalisation ou tout
autre dispositif prescrit
par la législation et
réglementation de votre
pays.
Page 26 of 236
24
Ouvertures

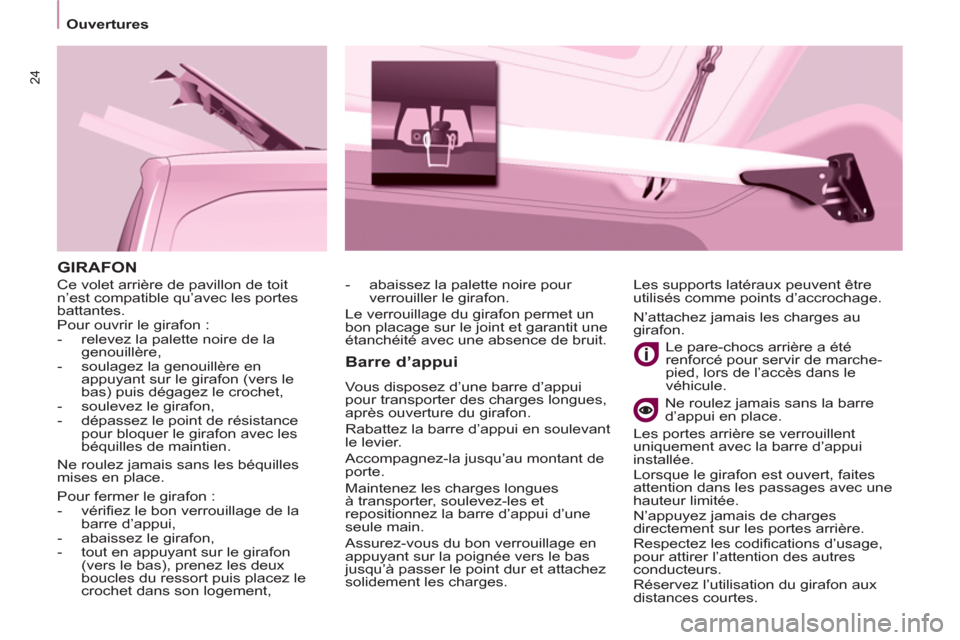

GIRAFON
Barre d’appui
Vous disposez d’une barre d’appui
pour transporter des charges longues,
après ouverture du girafon.
Rabattez la barre d’appui en soulevant
le levier.
Accompagnez-la jusqu’au montant de
porte.
Maintenez les charges longues
à transporter, soulevez-les et
repositionnez la barre d’appui d’une
seule main.
Assurez-vous du bon verrouillage en
appuyant sur la poignée vers le bas
jusqu’à passer le point dur et attachez
solidement les charges.
Le pare-chocs arrière a été
renforcé pour servir de marche-
pied, lors de l’accès dans le
véhicule.
Ne roulez jamais sans la barre
d’appui en place. Les supports latéraux peuvent être
utilisés comme points d’accrochage.
- abaissez la palette noire pour
verrouiller le girafon.
Le verrouillage du girafon permet un
bon placage sur le joint et garantit une
étanchéité avec une absence de bruit.
Pour fermer le girafon :
- vérifiez le bon verrouillage de la
barre d’appui,
- abaissez le girafon,
- tout en appuyant sur le girafon
(vers le bas), prenez les deux
boucles du ressort puis placez le
crochet dans son logement,
Ce volet arrière de pavillon de toit
n’est compatible qu’avec les portes
battantes.
Pour ouvrir le girafon :
- relevez la palette noire de la
genouillère,
- soulagez la genouillère en
appuyant sur le girafon (vers le
bas) puis dégagez le crochet,
- soulevez le girafon,
- dépassez le point de résistance
pour bloquer le girafon avec les
béquilles de maintien.
Ne roulez jamais sans les béquilles
mises en place.
N’attachez jamais les charges au
girafon.
Les portes arrière se verrouillent
uniquement avec la barre d’appui
installée.
Lorsque le girafon est ouvert, faites
attention dans les passages avec une
hauteur limitée.
N’appuyez jamais de charges
directement sur les portes arrière.
Respectez les codifications d’usage,
pour attirer l’attention des autres
conducteurs.
Réservez l’utilisation du girafon aux
distances courtes.
Page 27 of 236
25
Ouvertures
PRÊT à PARTIR
2

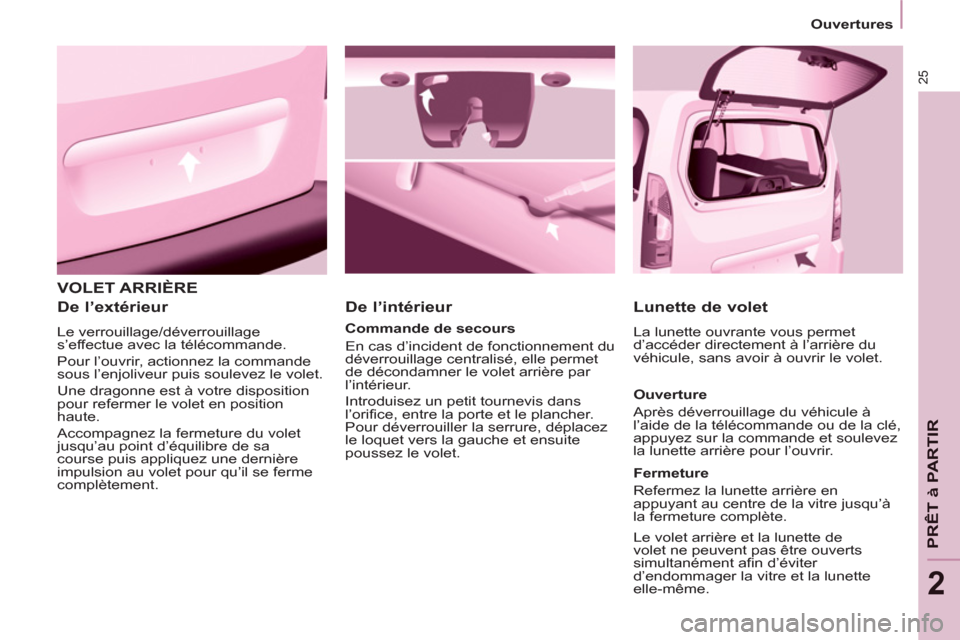

VOLET ARRIÈRE
De l’extérieur
Le verrouillage/déverrouillage
s’effectue avec la télécommande.
Pour l’ouvrir, actionnez la commande
sous l’enjoliveur puis soulevez le volet.
Une dragonne est à votre disposition
pour refermer le volet en position
haute.
Accompagnez la fermeture du volet
jusqu’au point d’équilibre de sa
course puis appliquez une dernière
impulsion au volet pour qu’il se ferme
complètement.
De l’intérieur
Commande de secours
En cas d’incident de fonctionnement du
déverrouillage centralisé, elle permet
de décondamner le volet arrière par
l’intérieur.
Introduisez un petit tournevis dans
l’orifice, entre la porte et le plancher.
Pour déverrouiller la serrure, déplacez
le loquet vers la gauche et ensuite
poussez le volet.
Lunette de volet
La lunette ouvrante vous permet
d’accéder directement à l’arrière du
véhicule, sans avoir à ouvrir le volet.
Ouverture
Après déverrouillage du véhicule à
l’aide de la télécommande ou de la clé,
appuyez sur la commande et soulevez
la lunette arrière pour l’ouvrir.
Fermeture
Refermez la lunette arrière en
appuyant au centre de la vitre jusqu’à
la fermeture complète.
Le volet arrière et la lunette de
volet ne peuvent pas être ouverts
simultanément afin d’éviter
d’endommager la vitre et la lunette
elle-même.
Page 28 of 236
26
Ouvertures
Rouler avec les portes verrouillées
peut rendre l’accès des secours
dans l’habitacle plus difficile en
cas d’urgence.

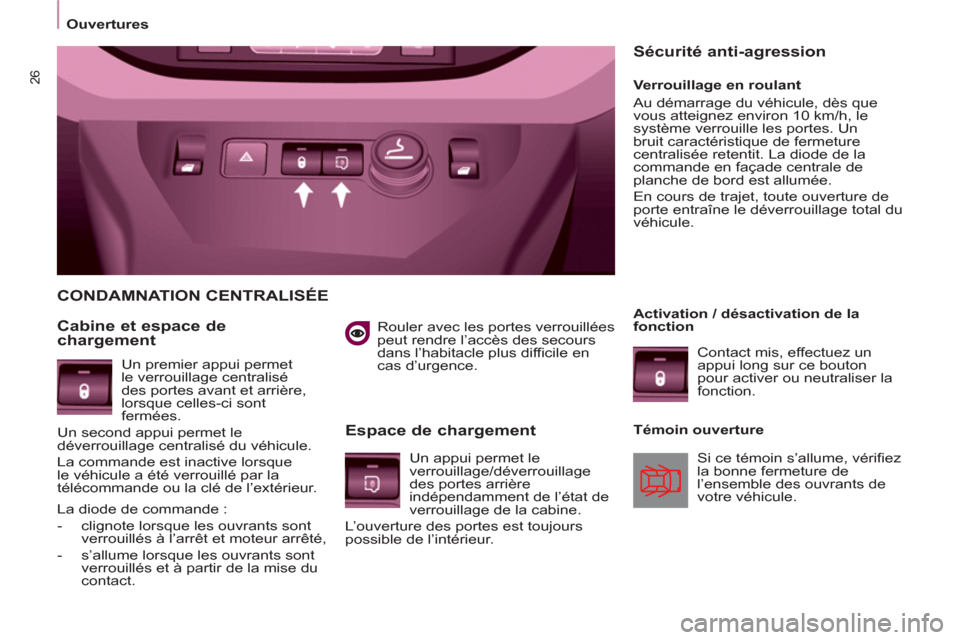

CONDAMNATION CENTRALISÉE
Cabine et espace de
chargement
Espace de chargement
Verrouillage en roulant
Au démarrage du véhicule, dès que
vous atteignez environ 10 km/h, le
système verrouille les portes. Un
bruit caractéristique de fermeture
centralisée retentit. La diode de la
commande en façade centrale de
planche de bord est allumée.
En cours de trajet, toute ouverture de
porte entraîne le déverrouillage total du
véhicule.
Sécurité anti-agression
Un premier appui permet
le verrouillage centralisé
des portes avant et arrière,
lorsque celles-ci sont
fermées.
Un second appui permet le
déverrouillage centralisé du véhicule.
La commande est inactive lorsque
le véhicule a été verrouillé par la
télécommande ou la clé de l’extérieur.
Activation / désactivation de la
fonction
Contact mis, effectuez un
appui long sur ce bouton
pour activer ou neutraliser la
fonction.
Témoin ouverture
Si ce témoin s’allume, vérifiez
la bonne fermeture de
l’ensemble des ouvrants de
votre véhicule.
Un appui permet le
verrouillage/déverrouillage
des portes arrière
indépendamment de l’état de
verrouillage de la cabine.
L’ouverture des portes est toujours
possible de l’intérieur.
La diode de commande :
- clignote lorsque les ouvrants sont
verrouillés à l’arrêt et moteur arrêté,
- s’allume lorsque les ouvrants sont
verrouillés et à partir de la mise du
contact.
Page 29 of 236
PRÊT à PARTIR
22
Poste de conduite

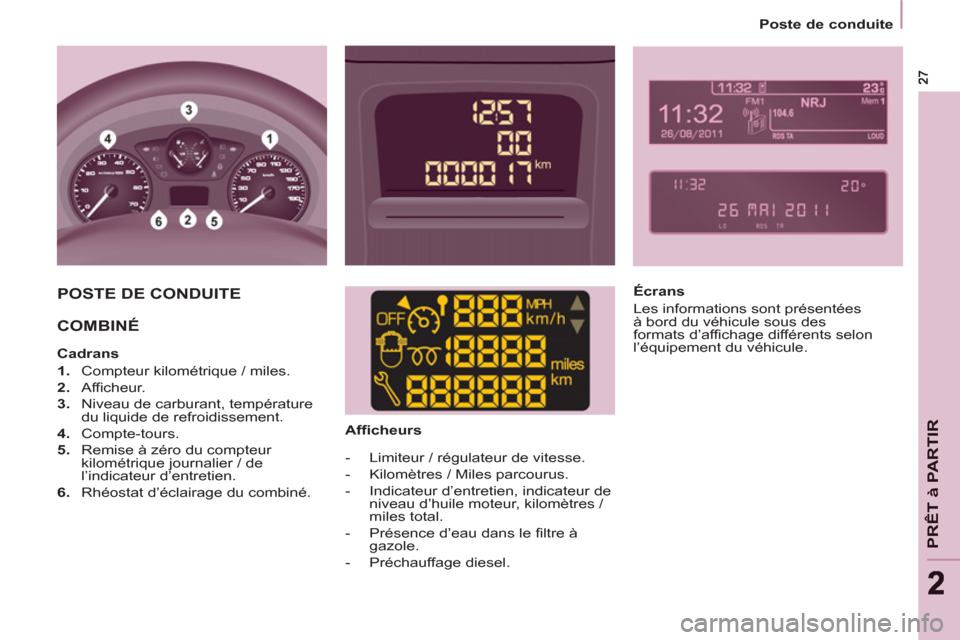

POSTE DE CONDUITE
COMBINÉ
Cadrans
1.
Compteur kilométrique / miles.
2.
Afficheur.
3.
Niveau de carburant, température
du liquide de refroidissement.
4.
Compte-tours.
5.
Remise à zéro du compteur
kilométrique journalier / de
l’indicateur d’entretien.
6.
Rhéostat d’éclairage du combiné.
Afficheurs
- Limiteur / régulateur de vitesse.
- Kilomètres / Miles parcourus.
- Indicateur d’entretien, indicateur de
niveau d’huile moteur, kilomètres /
miles total.
- Présence d’eau dans le filtre à
gazole.
- Préchauffage diesel.
Écrans
Les informations sont présentées
à bord du véhicule sous des
formats d’affichage différents selon
l’équipement du véhicule.
Page 30 of 236
28
Poste de conduite
Console centrale avec écran
Combiné sans écran
- tournez vers la droite pour
augmenter les heures (maintenir
le bouton vers la droite pour un
défilement rapide),
- tournez vers la gauche : 24H ou
12H s’affichent,
- tournez vers la droite pour
sélectionner 24H ou 12H,
- tournez vers la gauche pour finir la
mise à l’heure.
Après environ 30 secondes sans
action, l’afficheur revient à l’affichage
courant.

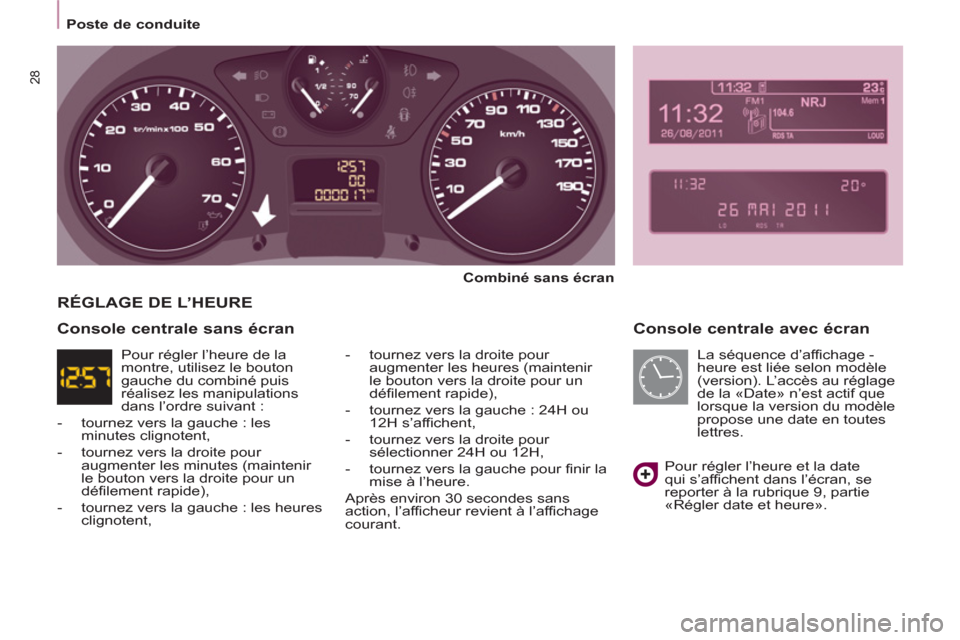

RÉGLAGE DE L’HEURE
Pour régler l’heure et la date
qui s’affichent dans l’écran, se
reporter à la rubrique 9, partie
«Régler date et heure».
Console centrale sans écran
Pour régler l’heure de la
montre, utilisez le bouton
gauche du combiné puis
réalisez les manipulations
dans l’ordre suivant :
- tournez vers la gauche : les
minutes clignotent,
- tournez vers la droite pour
augmenter les minutes (maintenir
le bouton vers la droite pour un
défilement rapide),
- tournez vers la gauche : les heures
clignotent, La séquence d’affichage -
heure est liée selon modèle
(version). L’accès au réglage
de la «Date» n’est actif que
lorsque la version du modèle
propose une date en toutes
lettres.
