Peugeot Partner 2012 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: Partner, Model: Peugeot Partner 2012Pages: 236, PDF Size: 9.18 MB

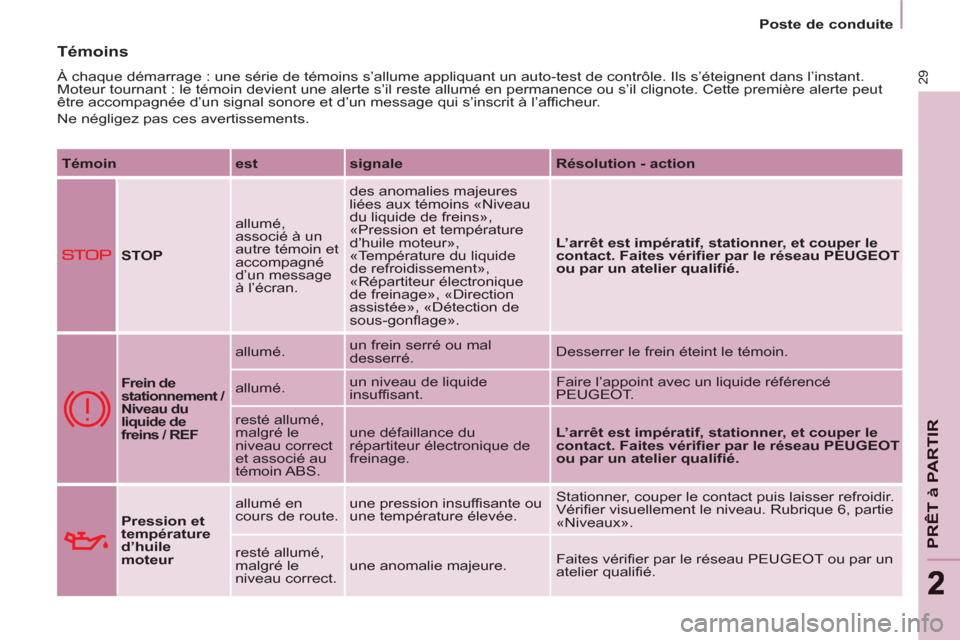

Page 31 of 236
29
PRÊT à PARTIR
22
Poste de conduite
Témoins
À chaque démarrage : une série de témoins s’allume appliquant un auto-test de contrôle. Ils s’éteignent dans l’instant.
Moteur tournant : le témoin devient une alerte s’il reste allumé en permanence ou s’il clignote. Cette première alerte peut
être accompagnée d’un signal sonore et d’un message qui s’inscrit à l’afficheur.
Ne négligez pas ces avertissements.
Témoin
est
signale
Résolution - action
STOP
allumé,
associé à un
autre témoin et
accompagné
d’un message
à l’écran. des anomalies majeures
liées aux témoins «Niveau
du liquide de freins»,
«Pression et température
d’huile moteur»,
«Température du liquide
de refroidissement»,
«Répartiteur électronique
de freinage», «Direction
assistée», «Détection de
sous-gonflage».
L’arrêt est impératif, stationner, et couper le
contact. Faites vérifier par le réseau PEUGEOT
ou par un atelier qualifié.
Frein de
stationnement /
Niveau du
liquide de
freins / REF allumé. un frein serré ou mal
desserré. Desserrer le frein éteint le témoin.
allumé. un niveau de liquide
insuffisant. Faire l’appoint avec un liquide référencé
PEUGEOT.
resté allumé,
malgré le
niveau correct
et associé au
témoin ABS. une défaillance du
répartiteur électronique de
freinage.
L’arrêt est impératif, stationner, et couper le
contact. Faites vérifier par le réseau PEUGEOT
ou par un atelier qualifié.
Pression et
température
d’huile
moteur
allumé en
cours de route. une pression insuffisante ou
une température élevée. Stationner, couper le contact puis laisser refroidir.
Vérifier visuellement le niveau. Rubrique 6, partie
«Niveaux».
resté allumé,
malgré le
niveau correct. une anomalie majeure. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.

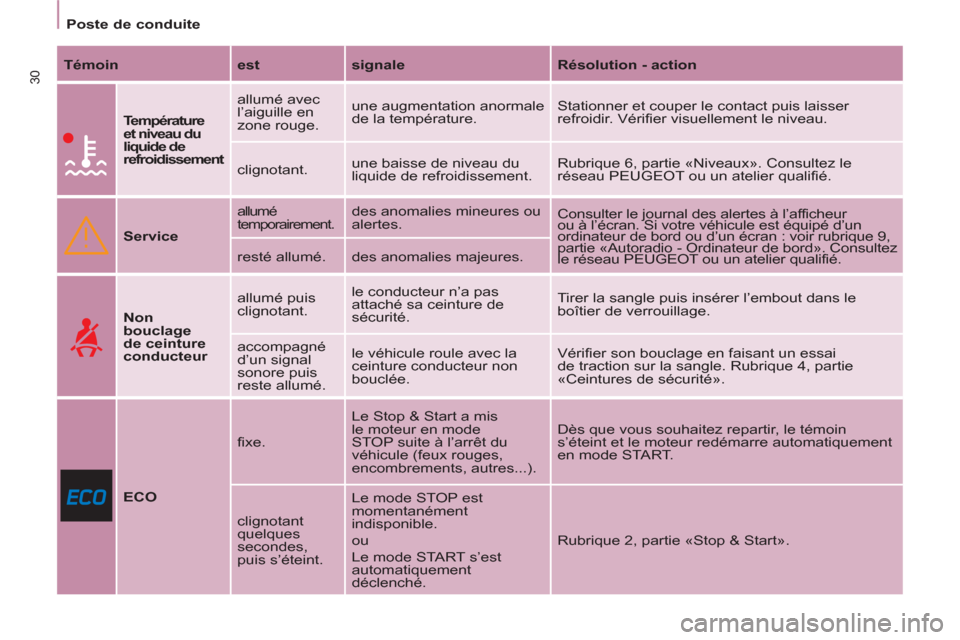

Page 32 of 236
30
Poste de conduite
Témoin
est
signale
Résolution - action
Température
et niveau du
liquide de
refroidissement
allumé avec
l’aiguille en
zone rouge. une augmentation anormale
de la température. Stationner et couper le contact puis laisser
refroidir. Vérifier visuellement le niveau.
clignotant. une baisse de niveau du
liquide de refroidissement. Rubrique 6, partie «Niveaux». Consultez le
réseau PEUGEOT ou un atelier qualifié.
Service
allumé
temporairement. des anomalies mineures ou
alertes. Consulter le journal des alertes à l’afficheur
ou à l’écran. Si votre véhicule est équipé d’un
ordinateur de bord ou d’un écran : voir rubrique 9,
partie «Autoradio - Ordinateur de bord». Consultez
le réseau PEUGEOT ou un atelier qualifié. resté allumé. des anomalies majeures.
Non
bouclage
de ceinture
conducteur
allumé puis
clignotant. le conducteur n’a pas
attaché sa ceinture de
sécurité. Tirer la sangle puis insérer l’embout dans le
boîtier de verrouillage.
accompagné
d’un signal
sonore puis
reste allumé. le véhicule roule avec la
ceinture conducteur non
bouclée. Vérifier son bouclage en faisant un essai
de traction sur la sangle. Rubrique 4, partie
«Ceintures de sécurité».
ECO
fixe. Le Stop & Start a mis
le moteur en mode
STOP suite à l’arrêt du
véhicule (feux rouges,
encombrements, autres...). Dès que vous souhaitez repartir, le témoin
s’éteint et le moteur redémarre automatiquement
en mode START.
clignotant
quelques
secondes,
puis s’éteint. Le mode STOP est
momentanément
indisponible.
ou
Le mode START s’est
automatiquement
déclenché. Rubrique 2, partie «Stop & Start».

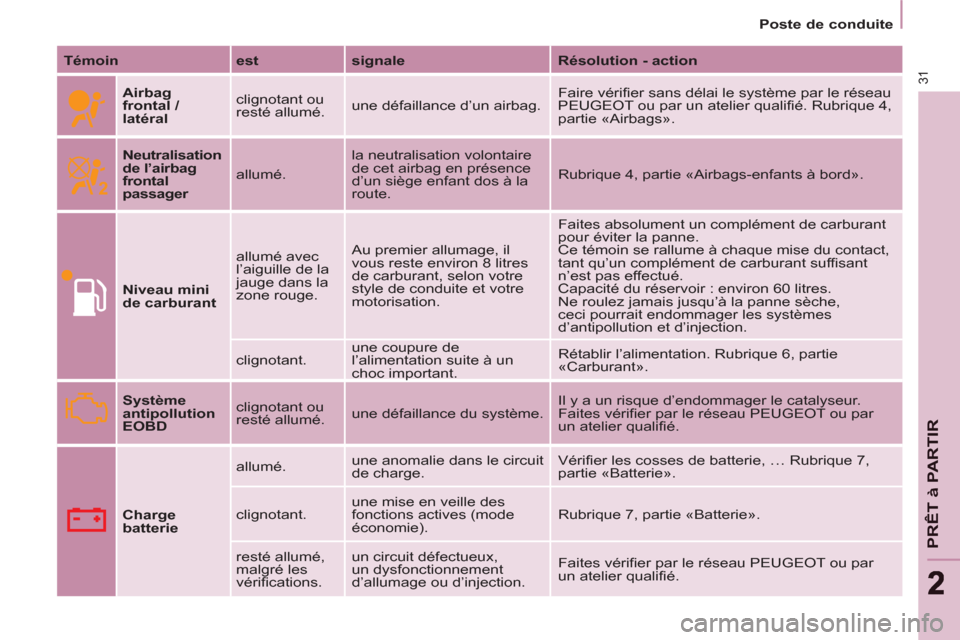

Page 33 of 236
31
PRÊT à PARTIR
22
Poste de conduite
Témoin
est
signale
Résolution - action
Airbag
frontal /
latéral
clignotant ou
resté allumé. une défaillance d’un airbag. Faire vérifier sans délai le système par le réseau
PEUGEOT ou par un atelier qualifié. Rubrique 4,
partie «Airbags».
Neutralisation
de l’airbag
frontal
passager allumé. la neutralisation volontaire
de cet airbag en présence
d’un siège enfant dos à la
route. Rubrique 4, partie «Airbags-enfants à bord».
Niveau mini
de carburant
allumé avec
l’aiguille de la
jauge dans la
zone rouge. Au premier allumage, il
vous reste environ 8 litres
de carburant, selon votre
style de conduite et votre
motorisation. Faites absolument un complément de carburant
pour éviter la panne.
Ce témoin se rallume à chaque mise du contact,
tant qu’un complément de carburant suffisant
n’est pas effectué.
Capacité du réservoir : environ 60 litres.
Ne roulez jamais jusqu’à la panne sèche,
ceci pourrait endommager les systèmes
d’antipollution et d’injection.
clignotant. une coupure de
l’alimentation suite à un
choc important. Rétablir l’alimentation. Rubrique 6, partie
«Carburant».
Système
antipollution
EOBD
clignotant ou
resté allumé. une défaillance du système. Il y a un risque d’endommager le catalyseur.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
Charge
batterie
allumé. une anomalie dans le circuit
de charge. Vérifier les cosses de batterie, … Rubrique 7,
partie «Batterie».
clignotant. une mise en veille des
fonctions actives (mode
économie). Rubrique 7, partie «Batterie».
resté allumé,
malgré les
vérifications. un circuit défectueux,
un dysfonctionnement
d’allumage ou d’injection. Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.

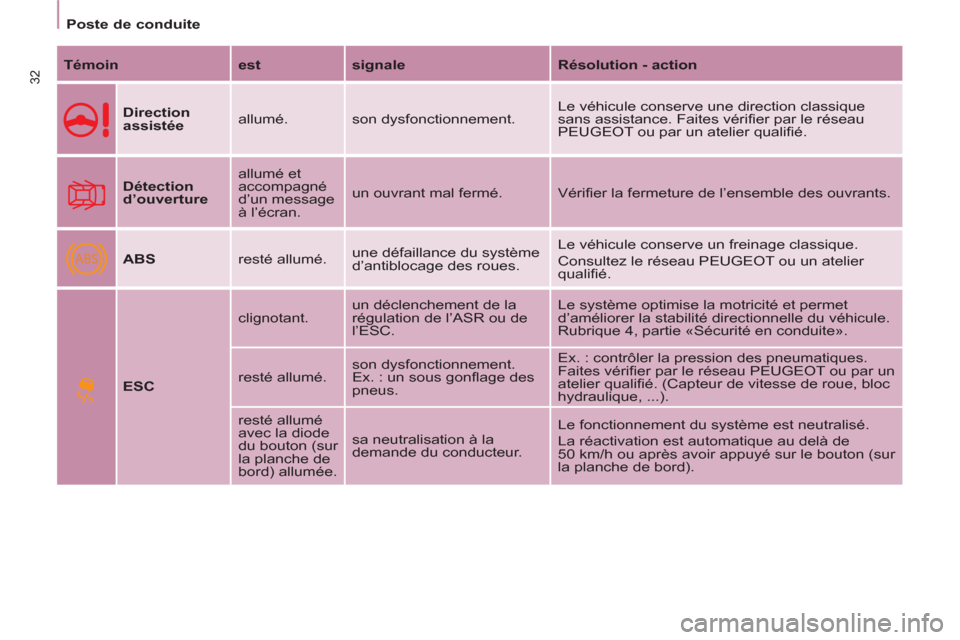

Page 34 of 236
ABS
32
Poste de conduite
Témoin
est
signale
Résolution - action
Direction
assistée
allumé. son dysfonctionnement. Le véhicule conserve une direction classique
sans assistance. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.
Détection
d’ouverture
allumé et
accompagné
d’un message
à l’écran. un ouvrant mal fermé. Vérifier la fermeture de l’ensemble des ouvrants.
ABS
resté allumé. une défaillance du système
d’antiblocage des roues. Le véhicule conserve un freinage classique.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
ESC
clignotant. un déclenchement de la
régulation de l’ASR ou de
l’ESC. Le système optimise la motricité et permet
d’améliorer la stabilité directionnelle du véhicule.
Rubrique 4, partie «Sécurité en conduite».
resté allumé. son dysfonctionnement.
Ex. : un sous gonflage des
pneus. Ex. : contrôler la pression des pneumatiques.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié. (Capteur de vitesse de roue, bloc
hydraulique, ...).
resté allumé
avec la diode
du bouton (sur
la planche de
bord) allumée. sa neutralisation à la
demande du conducteur. Le fonctionnement du système est neutralisé.
La réactivation est automatique au delà de
50 km/h ou après avoir appuyé sur le bouton (sur
la planche de bord).
Page 35 of 236
33
PRÊT à PARTIR
22
Poste de conduite
Témoin
est
signale
Résolution - action
Filtre à
particules
allumé. un dysfonctionnement du
filtre à particules (niveau
additif gasoil, risque de
colmatage,...). Faire vérifier le filtre par le réseau PEUGEOT
ou par un atelier qualifié. Rubrique 6, partie
«Niveaux».
Feux de
croisement /
Feux diurnes
allumé. une sélection manuelle ou
un allumage automatique. Faire une rotation de la bague de la commande
d’éclairage sur la deuxième position.
un allumage des feux de
croisement dès le contact :
feux diurnes (selon le pays
de commercialisation). Rubrique 3, partie «Commandes au volant».
Feux de route
une action vers soi de la
commande. Tirer la commande pour revenir en feux de
croisement.
Indicateurs de
direction
clignotant avec
bruiteur. un changement de
direction par la commande
d’éclairage, à gauche du
volant. À Droite : commande à actionner vers le haut.
À Gauche : commande à actionner vers le bas.
Projecteurs
antibrouillard
avant
allumé. une sélection manuelle. Les projecteurs ne fonctionnent que si les feux de
position ou de croisement sont allumés.
Feux
antibrouillard
arrière
allumé. une sélection manuelle. Les feux antibrouillard ne fonctionnent que si les
feux de position ou de croisement sont allumés.
Dans des conditions normales de visibilité,
veuillez l’éteindre sous peine d’être verbalisé. «Ce
feu est rouge éblouissant.»

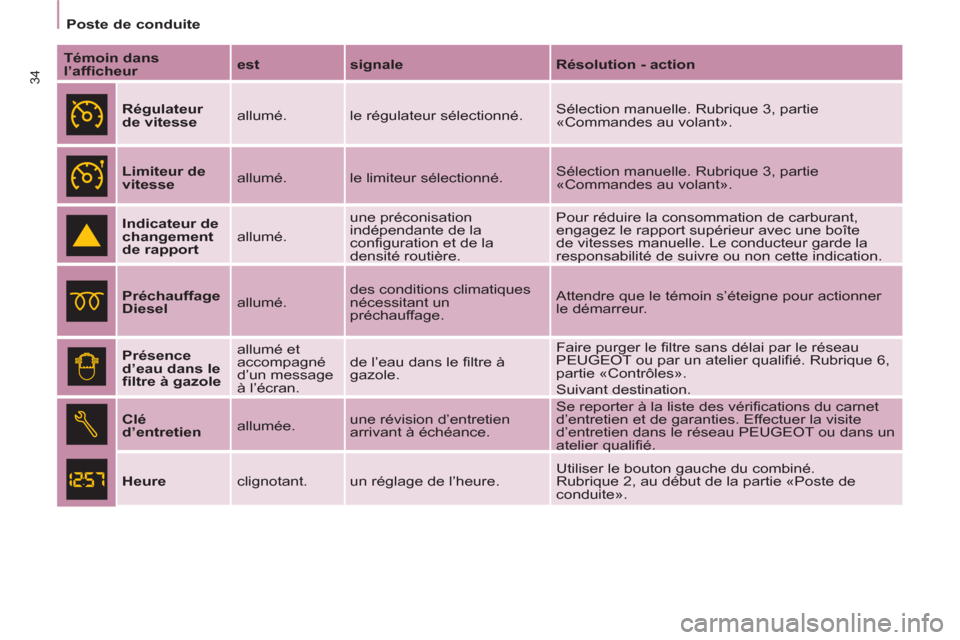

Page 36 of 236
34
Poste de conduite
Témoin dans
l’afficheur
est
signale
Résolution - action
Régulateur
de vitesse
allumé. le régulateur sélectionné. Sélection manuelle. Rubrique 3, partie
«Commandes au volant».
Limiteur de
vitesse
allumé. le limiteur sélectionné. Sélection manuelle. Rubrique 3, partie
«Commandes au volant».
Indicateur de
changement
de rapport
allumé. une préconisation
indépendante de la
configuration et de la
densité routière. Pour réduire la consommation de carburant,
engagez le rapport supérieur avec une boîte
de vitesses manuelle. Le conducteur garde la
responsabilité de suivre ou non cette indication.
Préchauffage
Diesel
allumé. des conditions climatiques
nécessitant un
préchauffage. Attendre que le témoin s’éteigne pour actionner
le démarreur.
Présence
d’eau dans le
filtre à gazole
allumé et
accompagné
d’un message
à l’écran. de l’eau dans le filtre à
gazole. Faire purger le filtre sans délai par le réseau
PEUGEOT ou par un atelier qualifié. Rubrique 6,
partie «Contrôles».
Suivant destination.
Clé
d’entretien
allumée. une révision d’entretien
arrivant à échéance. Se reporter à la liste des vérifications du carnet
d’entretien et de garanties. Effectuer la visite
d’entretien dans le réseau PEUGEOT ou dans un
atelier qualifié.
Heure
clignotant. un réglage de l’heure. Utiliser le bouton gauche du combiné.
Rubrique 2, au début de la partie «Poste de
conduite».

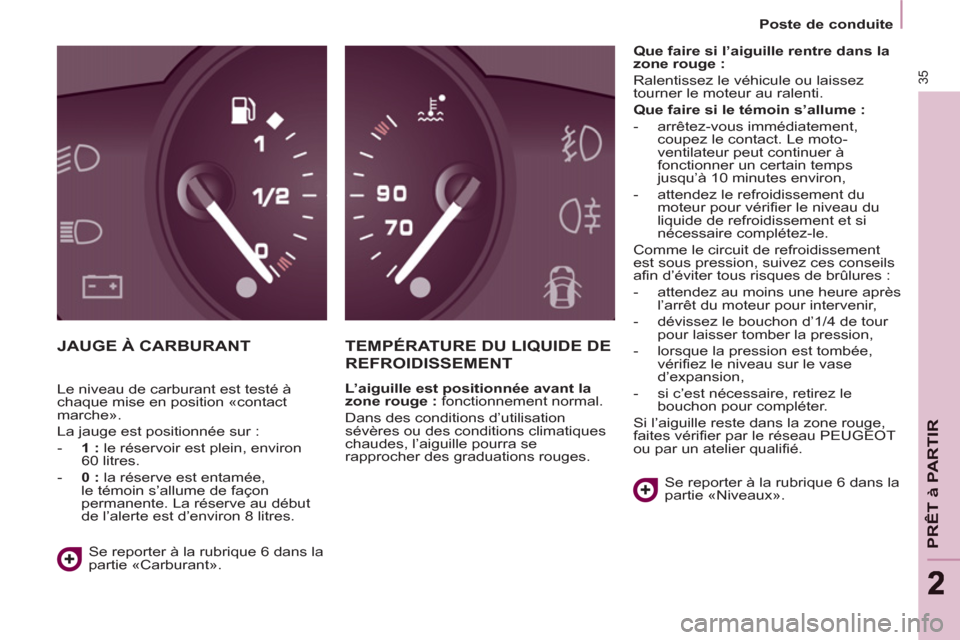

Page 37 of 236
35
PRÊT à PARTIR
22
Poste de conduite
JAUGE À CARBURANT TEMPÉRATURE DU LIQUIDE DE
REFROIDISSEMENT
L’aiguille est positionnée avant la
zone rouge :
fonctionnement normal.
Dans des conditions d’utilisation
sévères ou des conditions climatiques
chaudes, l’aiguille pourra se
rapprocher des graduations rouges.
Que faire si l’aiguille rentre dans la
zone rouge :
Ralentissez le véhicule ou laissez
tourner le moteur au ralenti.
Que faire si le témoin s’allume :
- arrêtez-vous immédiatement,
coupez le contact. Le moto-
ventilateur peut continuer à
fonctionner un certain temps
jusqu’à 10 minutes environ,
- attendez le refroidissement du
moteur pour vérifier le niveau du
liquide de refroidissement et si
nécessaire complétez-le.
Comme le circuit de refroidissement
est sous pression, suivez ces conseils
afin d’éviter tous risques de brûlures :
- attendez au moins une heure après
l’arrêt du moteur pour intervenir,
- dévissez le bouchon d’1/4 de tour
pour laisser tomber la pression,
- lorsque la pression est tombée,
vérifiez le niveau sur le vase
d’expansion,
- si c’est nécessaire, retirez le
bouchon pour compléter.
Si l’aiguille reste dans la zone rouge,
faites vérifier par le réseau PEUGEOT
ou par un atelier qualifié.
Se reporter à la rubrique 6 dans la
partie «Niveaux».
Se reporter à la rubrique 6 dans la
partie «Carburant». Le niveau de carburant est testé à
chaque mise en position «contact
marche».
La jauge est positionnée sur :
- 1 :
le réservoir est plein, environ
60 litres.
- 0 :
la réserve est entamée,
le témoin s’allume de façon
permanente. La réserve au début
de l’alerte est d’environ 8 litres.
Page 38 of 236
36

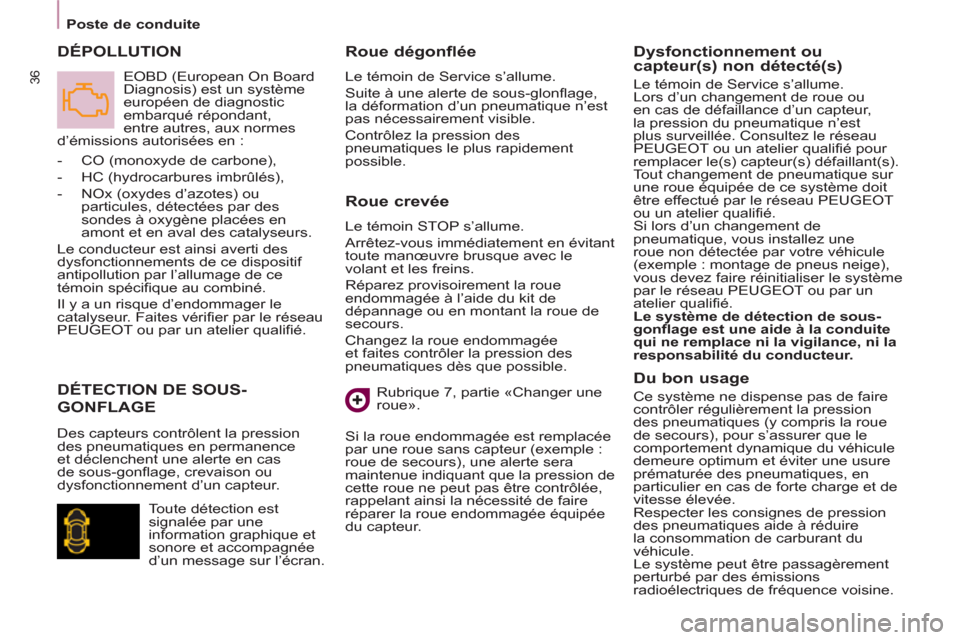

Poste de conduite
Roue crevée
Le témoin STOP s’allume.
Arrêtez-vous immédiatement en évitant
toute manœuvre brusque avec le
volant et les freins.
Réparez provisoirement la roue
endommagée à l’aide du kit de
dépannage ou en montant la roue de
secours.
Changez la roue endommagée
et faites contrôler la pression des
pneumatiques dès que possible.
Dysfonctionnement ou
capteur(s) non détecté(s)
Le témoin de Service s’allume.
Lors d’un changement de roue ou
en cas de défaillance d’un capteur,
la pression du pneumatique n’est
plus surveillée. Consultez le réseau
PEUGEOT ou un atelier qualifié pour
remplacer le(s) capteur(s) défaillant(s).
Tout changement de pneumatique sur
une roue équipée de ce système doit
être effectué par le réseau PEUGEOT
ou un atelier qualifié.
Si lors d’un changement de
pneumatique, vous installez une
roue non détectée par votre véhicule
(exemple : montage de pneus neige),
vous devez faire réinitialiser le système
par le réseau PEUGEOT ou par un
atelier qualifié.
Le système de détection de sous-
gonflage est une aide à la conduite
qui ne remplace ni la vigilance, ni la
responsabilité du conducteur.
DÉTECTION DE SOUS-
GONFLAGE
- CO (monoxyde de carbone),
- HC (hydrocarbures imbrûlés),
- NOx (oxydes d’azotes) ou
particules, détectées par des
sondes à oxygène placées en
amont et en aval des catalyseurs.
Le conducteur est ainsi averti des
dysfonctionnements de ce dispositif
antipollution par l’allumage de ce
témoin spécifique au combiné.
Il y a un risque d’endommager le
catalyseur. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.
DÉPOLLUTION
Roue dégonflée
Le témoin de Service s’allume.
Suite à une alerte de sous-glonflage,
la déformation d’un pneumatique n’est
pas nécessairement visible.
Contrôlez la pression des
pneumatiques le plus rapidement
possible.
Rubrique 7, partie «Changer une
roue».
Si la roue endommagée est remplacée
par une roue sans capteur (exemple :
roue de secours), une alerte sera
maintenue indiquant que la pression de
cette roue ne peut pas être contrôlée,
rappelant ainsi la nécessité de faire
réparer la roue endommagée équipée
du capteur. Des capteurs contrôlent la pression
des pneumatiques en permanence
et déclenchent une alerte en cas
de sous-gonflage, crevaison ou
dysfonctionnement d’un capteur. EOBD (European On Board
Diagnosis) est un système
européen de diagnostic
embarqué répondant,
entre autres, aux normes
d’émissions autorisées en :
Toute détection est
signalée par une
information graphique et
sonore et accompagnée
d’un message sur l’écran.
Du bon usage
Ce système ne dispense pas de faire
contrôler régulièrement la pression
des pneumatiques (y compris la roue
de secours), pour s’assurer que le
comportement dynamique du véhicule
demeure optimum et éviter une usure
prématurée des pneumatiques, en
particulier en cas de forte charge et de
vitesse élevée.
Respecter les consignes de pression
des pneumatiques aide à réduire
la consommation de carburant du
véhicule.
Le système peut être passagèrement
perturbé par des émissions
radioélectriques de fréquence voisine.
Page 39 of 236
37

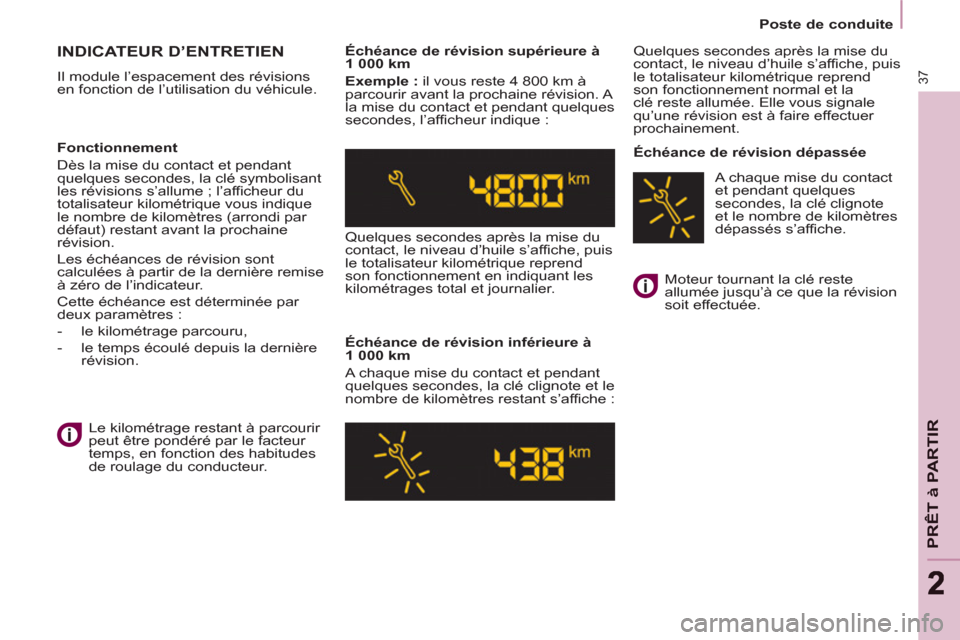

PRÊT à PARTIR
22
Poste de conduite
INDICATEUR D’ENTRETIEN
Il module l’espacement des révisions
en fonction de l’utilisation du véhicule.
Échéance de révision supérieure à
1 000 km
Exemple :
il vous reste 4 800 km à
parcourir avant la prochaine révision. A
la mise du contact et pendant quelques
secondes, l’afficheur indique :
Quelques secondes après la mise du
contact, le niveau d’huile s’affiche, puis
le totalisateur kilométrique reprend
son fonctionnement en indiquant les
kilométrages total et journalier.
Échéance de révision inférieure à
1 000 km
A chaque mise du contact et pendant
quelques secondes, la clé clignote et le
nombre de kilomètres restant s’affiche : Quelques secondes après la mise du
contact, le niveau d’huile s’affiche, puis
le totalisateur kilométrique reprend
son fonctionnement normal et la
clé reste allumée. Elle vous signale
qu’une révision est à faire effectuer
prochainement.
Échéance de révision dépassée
Fonctionnement
Dès la mise du contact et pendant
quelques secondes, la clé symbolisant
les révisions s’allume ; l’afficheur du
totalisateur kilométrique vous indique
le nombre de kilomètres (arrondi par
défaut) restant avant la prochaine
révision.
Les échéances de révision sont
calculées à partir de la dernière remise
à zéro de l’indicateur.
Cette échéance est déterminée par
deux paramètres :
- le kilométrage parcouru,
- le temps écoulé depuis la dernière
révision.
Le kilométrage restant à parcourir
peut être pondéré par le facteur
temps, en fonction des habitudes
de roulage du conducteur. Moteur tournant la clé reste
allumée jusqu’à ce que la révision
soit effectuée.
A chaque mise du contact
et pendant quelques
secondes, la clé clignote
et le nombre de kilomètres
dépassés s’affiche.
Page 40 of 236
38

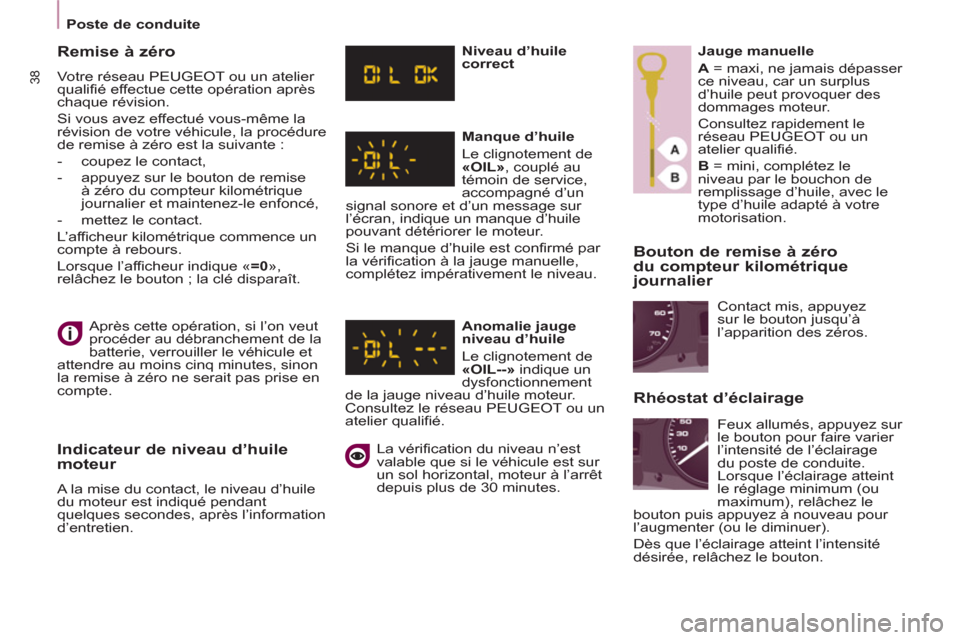

Poste de conduite
Bouton de remise à zéro
du compteur kilométrique
journalier
Après cette opération, si l’on veut
procéder au débranchement de la
batterie, verrouiller le véhicule et
attendre au moins cinq minutes, sinon
la remise à zéro ne serait pas prise en
compte.
Remise à zéro
Votre réseau PEUGEOT ou un atelier
qualifié effectue cette opération après
chaque révision.
Si vous avez effectué vous-même la
révision de votre véhicule, la procédure
de remise à zéro est la suivante :
- coupez le contact,
- appuyez sur le bouton de remise
à zéro du compteur kilométrique
journalier et maintenez-le enfoncé,
- mettez le contact.
L’afficheur kilométrique commence un
compte à rebours.
Lorsque l’afficheur indique « =0
»,
relâchez le bouton ; la clé disparaît.
Indicateur de niveau d’huile
moteur
A la mise du contact, le niveau d’huile
du moteur est indiqué pendant
quelques secondes, après l’information
d’entretien.
Niveau d’huile
correct
Manque d’huile
Le clignotement de
«OIL»
, couplé au
témoin de service,
accompagné d’un
signal sonore et d’un message sur
l’écran, indique un manque d’huile
pouvant détériorer le moteur.
Si le manque d’huile est confirmé par
la vérification à la jauge manuelle,
complétez impérativement le niveau.
Anomalie jauge
niveau d’huile
Le clignotement de
«OIL--»
indique un
dysfonctionnement
de la jauge niveau d’huile moteur.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
La vérification du niveau n’est
valable que si le véhicule est sur
un sol horizontal, moteur à l’arrêt
depuis plus de 30 minutes.
Jauge manuelle
A
= maxi, ne jamais dépasser
ce niveau, car un surplus
d’huile peut provoquer des
dommages moteur.
Consultez rapidement le
réseau PEUGEOT ou un
atelier qualifié.
B
= mini, complétez le
niveau par le bouchon de
remplissage d’huile, avec le
type d’huile adapté à votre
motorisation.
Feux allumés, appuyez sur
le bouton pour faire varier
l’intensité de l’éclairage
du poste de conduite.
Lorsque l’éclairage atteint
le réglage minimum (ou
maximum), relâchez le
bouton puis appuyez à nouveau pour
l’augmenter (ou le diminuer).
Dès que l’éclairage atteint l’intensité
désirée, relâchez le bouton. Contact mis, appuyez
sur le bouton jusqu’à
l’apparition des zéros.
Rhéostat d’éclairage
