Page 41 of 236
39
PRÊT à PARTIR
22

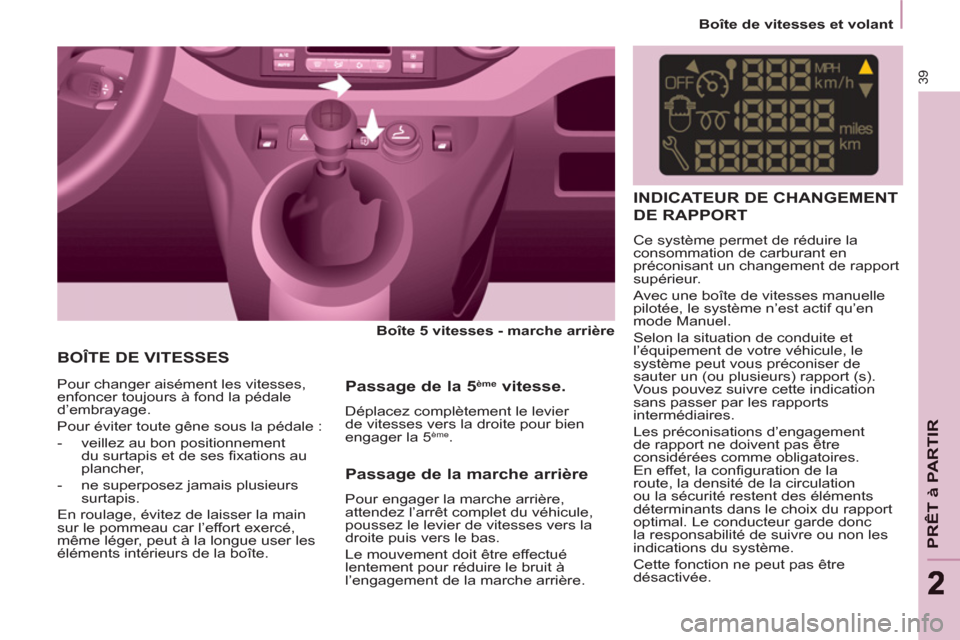

Boîte de vitesses et volant
BOÎTE DE VITESSES
Boîte 5 vitesses - marche arrière
Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d’embrayage.
Pour éviter toute gêne sous la pédale :
- veillez au bon positionnement
du surtapis et de ses fixations au
plancher,
- ne superposez jamais plusieurs
surtapis.
En roulage, évitez de laisser la main
sur le pommeau car l’effort exercé,
même léger, peut à la longue user les
éléments intérieurs de la boîte.
Passage de la 5 ème
vitesse.
Déplacez complètement le levier
de vitesses vers la droite pour bien
engager la 5
ème .
INDICATEUR DE CHANGEMENT
DE RAPPORT
Ce système permet de réduire la
consommation de carburant en
préconisant un changement de rapport
supérieur.
Avec une boîte de vitesses manuelle
pilotée, le système n’est actif qu’en
mode Manuel.
Selon la situation de conduite et
l’équipement de votre véhicule, le
système peut vous préconiser de
sauter un (ou plusieurs) rapport (s).
Vous pouvez suivre cette indication
sans passer par les rapports
intermédiaires.
Les préconisations d’engagement
de rapport ne doivent pas être
considérées comme obligatoires.
En effet, la configuration de la
route, la densité de la circulation
ou la sécurité restent des éléments
déterminants dans le choix du rapport
optimal. Le conducteur garde donc
la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être
désactivée.
Passage de la marche arrière
Pour engager la marche arrière,
attendez l’arrêt complet du véhicule,
poussez le levier de vitesses vers la
droite puis vers le bas.
Le mouvement doit être effectué
lentement pour réduire le bruit à
l’engagement de la marche arrière.
Page 42 of 236
40
Boîte de vitesses et volant
Boîte manuelle pilotée 6 vitesses
- mode automatisé : sélecteur en
position A
.
- mode manuel : sélecteur en
position M
.
Par sécurité :
La position N
ne peut être
dégagée que si l’on appuie sur la
pédale de frein.
Le passage de la position A
(conduite
en mode automatisé) à la position M
(conduite en mode manuel) ou
inversement peut s’effectuer à tout
moment. Le témoin A
disparaît du
combiné.
Sélection du mode
L’allumage de ce témoin
signale au conducteur qu’il
peut engager le rapport
supérieur.
Sur les véhicules équipés de boîte de
vitesses manuelle, la flèche peut être
accompagnée du rapport préconisé.
Le système adapte les consignes de
changement de rapport en fonction
des conditions de roulage (pente,
charge, ...) et des sollicitations du
conducteur (demande de puissance,
accélération, freinage,...).
Le système ne propose en aucun
cas d’engager le premier rapport, la
marche arrière, ou de rétrograder.
Page 43 of 236
41
PRÊT à PARTIR
22
Boîte de vitesses et volant
Démarrage du véhicule
- Pour démarrer le moteur, le
sélecteur doit être en position N
.
- Appuyez fermement sur la pédale
de frein.
- Actionnez le démarreur.
- Moteur tournant, suivant besoin,
placez le sélecteur sur R
, A
ou M.
- Relâchez la pédale de frein et
accélérez.
Si le sélecteur n’est pas en position N
,
et/ou si la pédale de frein n’est pas
enfoncée, le moteur ne démarrera pas,
recommencez la procédure ci-dessus.
Marche arrière
Passage en marche arrière
Déplacez le sélecteur sur R
.
Ne l’engagez que lorsque le véhicule
est immobilisé.
Point mort
Passage au point mort
Déplacez le sélecteur sur N.
Lorsque
le véhicule roule, ne sélectionnez pas
cette position même pour un court
instant.
Mode manuel
Passage en mode manuel
Déplacez le sélecteur sur M
.
Mode automatisé
Passage en mode
automatisé
Déplacez le sélecteur sur A
.
La boîte de vitesses fonctionne alors
en mode automatisé, sans intervention
de votre part.
Elle sélectionne en permanence le
rapport de vitesse le mieux adapté aux
paramètres suivants :
- style de conduite,
- profil de la route,
- optimisation de la consommation.
Page 44 of 236
42
Boîte de vitesses et volant
RÉGLAGE VOLANT
A l’arrêt, déverrouillez le volant en
tirant la commande.
Ajustez la hauteur et la profondeur du
volant puis verrouillez en poussant à
fond la commande.
Accélération
Pour obtenir une accélération optimale
(par exemple : pour le dépassement
d’un autre véhicule), il vous suffit de
franchir la zone d’effort située en fin
de course, en enfonçant fermement la
pédale d’accélérateur.
Véhicule à l’arrêt, moteur
tournant
En cas d’arrêt prolongé moteur
tournant, la boîte de vitesses repasse
automatiquement au point mort N
.
Arrêt du véhicule
Avant d’arrêter le moteur, mettez le
sélecteur en position N
.
Dans tous les cas, il est impératif que
le frein de stationnement soit serré.
Vérifiez l’affichage du témoin de frein
de stationnement au combiné.
Avant toute intervention dans le
compartiment moteur, vérifiez que
le sélecteur est au point mort N
.
Changement de rapport
En cas de régime moteur élevé
(forte accélération), le rapport
supérieur ne passera pas sans
action du conducteur sur la commande
de boîte de vitesses manuelle pilotée. Tirez la palette « +
» pour
augmenter le rapport de
vitesse.
Tirez la palette « -
» pour
diminuer le rapport de
vitesse.
- À l’arrêt du véhicule ou en cas de
vitesse réduite (approche d’un stop,
par exemple) la boîte de vitesses
rétrograde automatiquement
jusqu’en 1
ère vitesse.
- Il n’est pas nécessaire de relâcher
complètement l’accélérateur
pendant les changements de
rapports.
- Les demandes de changement de
rapport sont acceptées uniquement
si le régime moteur le permet.
- Pour des raisons de sécurité, en
fonction du régime moteur, les
passages de rapports descendants
peuvent être effectués de manière
automatique.
Page 45 of 236
43
Stop & Start
PRÊT à PARTIR
2
STOP & START
Le Stop & Start met le moteur
momentanément en veille - mode
STOP - lors des phases d’arrêts
de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode
START - dès que vous souhaitez
repartir. Le redémarrage s’effectue
de manière instantanée, rapide et
silencieuse.
Parfaitement adapté à un usage
urbain, le Stop & Start permet de
réduire la consommation de carburant,
les émissions de gaz polluant et le
niveau sonore à l’arrêt.
Fonctionnement
Passage en mode STOP du moteur
Le témoin «ECO»
s’allume au
combiné et le moteur se met
en veille :
- avec une boîte de vitesses
manuelle
, à une vitesse inférieure
à 20 km/h, lorsque vous passez
le levier de vitesses au point mort,
et que vous relâchez la pédale
d’embrayage,
- avec une boîte manuelle pilotée
6 vitesses
, à une vitesse inférieure
à 8 km/h, lorsque vous enfoncez la
pédale de frein ou que vous passez
le levier de vitesses en position N
. Si votre véhicule en est équipé, un
compteur de temps cumule les durées
de mise en mode STOP au cours du
trajet. Il se remet à zéro à chaque mise
du contact avec la clé.
Avec une boîte manuelle pilotée
6 vitesses, pour votre confort, en
manoeuvre de stationnement, le
mode STOP est indisponible pendant
les quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N’effectuez jamais un remplissage
en carburant lorsque le moteur
est en mode STOP ; coupez
impérativement le contact avec la
clé.
Cas particuliers : mode STOP
indisponible
Le mode STOP ne s’active pas
lorsque :
- la porte conducteur est ouverte,
- la ceinture de sécurité conducteur
est débouclée,
- la vitesse du véhicule n’a pas
dépassé 10 km/h depuis le dernier
démarrage avec la clé,
- le frein de stationnement est serré
ou en cours de serrage,
- le maintien du confort thermique
dans l’habitacle le nécessite,
- le désembuage est actif,
- certaines conditions ponctuelles
(charge de la batterie, température
du moteur, assistance au freinage,
température extérieure...) le
nécessitent pour assurer le contrôle
du système.
Dans ce cas, le témoin
«ECO»
clignote quelques
secondes, puis s’éteint.
Ce fonctionnement est parfaitement
normal.
Page 46 of 236

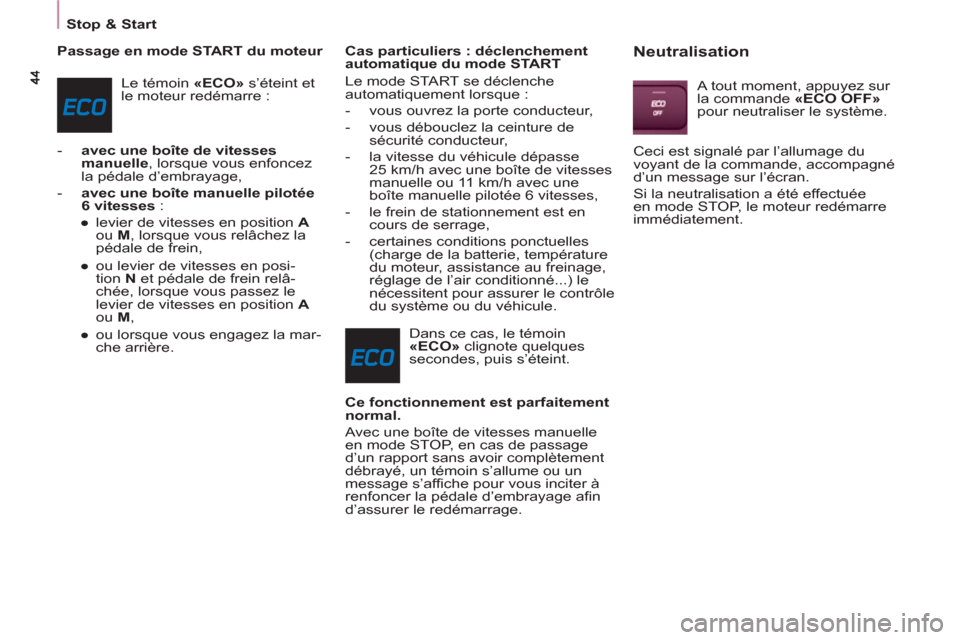

Stop & Start
Passage en mode START du moteur
Le témoin «ECO»
s’éteint et
le moteur redémarre :
- avec une boîte de vitesses
manuelle
, lorsque vous enfoncez
la pédale d’embrayage,
- avec une boîte manuelle pilotée
6 vitesses
:
●
levier de vitesses en position A
ou M
, lorsque vous relâchez la
pédale de frein,
●
ou levier de vitesses en posi-
tion N
et pédale de frein relâ-
chée, lorsque vous passez le
levier de vitesses en position A
ou M
,
●
ou lorsque vous engagez la mar-
che arrière.
Cas particuliers : déclenchement
automatique du mode START
Le mode START se déclenche
automatiquement lorsque :
- vous ouvrez la porte conducteur,
- vous débouclez la ceinture de
sécurité conducteur,
- la vitesse du véhicule dépasse
25 km/h avec une boîte de vitesses
manuelle ou 11 km/h avec une
boîte manuelle pilotée 6 vitesses,
- le frein de stationnement est en
cours de serrage,
- certaines conditions ponctuelles
(charge de la batterie, température
du moteur, assistance au freinage,
réglage de l’air conditionné...) le
nécessitent pour assurer le contrôle
du système ou du véhicule.
Dans ce cas, le témoin
«ECO»
clignote quelques
secondes, puis s’éteint.
Ce fonctionnement est parfaitement
normal.
Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d’un rapport sans avoir complètement
débrayé, un témoin s’allume ou un
message s’affiche pour vous inciter à
renfoncer la pédale d’embrayage afin
d’assurer le redémarrage.
Neutralisation
A tout moment, appuyez sur
la commande «ECO OFF»
pour neutraliser le système.
Ceci est signalé par l’allumage du
voyant de la commande, accompagné
d’un message sur l’écran.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
Page 47 of 236
45
Stop & Start
PRÊT à PARTIR
2
Réactivation
Appuyez de nouveau sur la commande
«ECO OFF»
.
Le système est de nouveau actif ; ceci
est signalé par l’extinction du voyant
de la commande et un message au
combiné.
Le système se réactive
automatiquement à chaque
nouveau démarrage avec la clé.
Anomalie de fonctionnement
En cas de dysfonctionnement
du système, le voyant de
la commande «ECO OFF»
clignote, puis s’allume
fixement.
Faites vérifier par le réseau PEUGEOT
ou par un atelier qualifié.
En cas d’anomalie en mode STOP, il
est possible que le véhicule cale. Il est
alors nécessaire de couper le contact,
puis de redémarrer avec la clé.
Entretien
Avant toute intervention sous le
capot, neutralisez le Stop & Start
pour éviter tout risque de blessure
lié à un déclenchement automatique
du mode START.
Ce système nécessite une batterie
de technologie et de caractéristiques
spécifiques (références disponibles
auprès du réseau PEUGEOT ou d’un
atelier qualifié).
Le montage d’une batterie non
référencée par PEUGEOT entraîne
des risques de dysfonctionnement du
système.
Le Stop & Start fait appel à une
technologie avancée. Toute
intervention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau PEUGEOT ou dans un
atelier qualifié.
Page 48 of 236

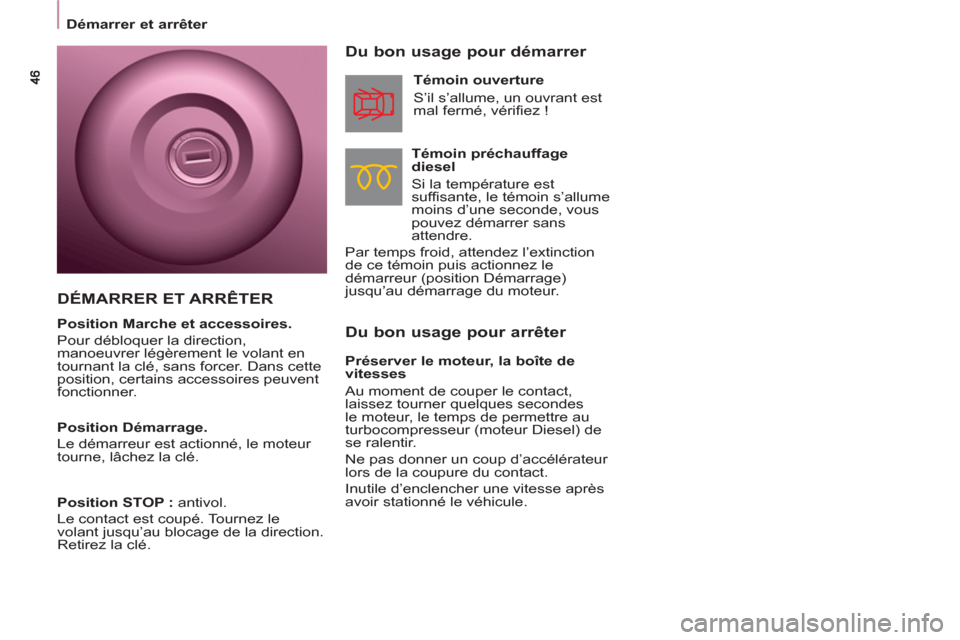

Démarrer et arrêter
Du bon usage pour arrêter
Du bon usage pour démarrer
Témoin préchauffage
diesel
Si la température est
suffisante, le témoin s’allume
moins d’une seconde, vous
pouvez démarrer sans
attendre.
Par temps froid, attendez l’extinction
de ce témoin puis actionnez le
démarreur (position Démarrage)
jusqu’au démarrage du moteur.
Témoin ouverture
S’il s’allume, un ouvrant est
mal fermé, vérifiez !
Préserver le moteur, la boîte de
vitesses
Au moment de couper le contact,
laissez tourner quelques secondes
le moteur, le temps de permettre au
turbocompresseur (moteur Diesel) de
se ralentir.
Ne pas donner un coup d’accélérateur
lors de la coupure du contact.
Inutile d’enclencher une vitesse après
avoir stationné le véhicule.
DÉMARRER ET ARRÊTER
Position Marche et accessoires.
Pour débloquer la direction,
manoeuvrer légèrement le volant en
tournant la clé, sans forcer. Dans cette
position, certains accessoires peuvent
fonctionner.
Position Démarrage.
Le démarreur est actionné, le moteur
tourne, lâchez la clé.
Position STOP :
antivol.
Le contact est coupé. Tournez le
volant jusqu’au blocage de la direction.
Retirez la clé.
Page 49 of 236
47
PRÊT à PARTIR
22
Démarrer et arrêter
AIDE AU DÉMARRAGE EN PENTE
Fonctionnement
Pédale de frein et pédale d’embrayage
appuyées, dès que vous relâchez la
pédale de frein, vous avez environ
2 secondes sans recul et sans
utiliser le frein de stationnement pour
démarrer.
En phase de démarrage, la fonction
se désactive automatiquement en
diminuant graduellement la pression
de freinage. Durant cette phase, il est
possible de percevoir le bruit typique
de décrochage mécanique des freins,
signalant le mouvement imminent du
véhicule.
Anomalie
L’aide au démarrage en pente
se désactive dans les situations
suivantes :
- lorsque la pédale d’embrayage est
relâchée,
- lorsque le frein de stationnement
est serré,
- à la coupure du moteur,
- au calage du moteur.
Lorsqu’un dysfonctionnement
du système survient, ce
témoin s’allume accompagné
d’un signal sonore et
confirmé par un message
sur l’afficheur. Consultez le réseau
PEUGEOT ou un atelier qualifié pour
vérification du système. Cette fonction, liée à l’ESC, facilite le
démarrage en pente et s’active aux
conditions suivantes :
- le véhicule doit être arrêté, moteur
tournant, pied sur le frein,
- la pente de la route doit être
supérieure à 5%,
- en montée, la boîte de vitesses
doit être au point mort ou avec une
vitesse engagée différente de la
marche arrière,
- en descente, la marche arrière doit
être engagée.
La fonction HHC (Hill Holder Control)
ou Aide au démarrage en pente est
une offre de confort en agrément de
conduite. Ce n’est ni un stationnement
automatique du véhicule, ni un frein de
stationnement automatique.
Page 50 of 236
48
Commandes au volant
INDICATEURS DE DIRECTION
Fonction «autoroute»
Donner une impulsion vers le haut
ou vers le bas de la commande fera
clignoter trois fois l’indicateur de
direction correspondant.
COMMANDE D’ÉCLAIRAGE
Gauche
: vers le bas
en passant le point de
résistance.
Droit
: vers le haut en
passant le point de
résistance.
Feux avant et arrière
La sélection s’effectue par rotation de
la bague A
. Feux éteints
Feux avec allumage
automatique
Feux de position
Feux de croisement
(vert)
Feux de route (bleu)
Inversion feux de croisement / feux
de route
Tirez le commutateur à fond vers vous.
Oubli des feux
A la coupure du contact, tous les feux
s’éteignent sauf les feux de croisement
en cas d’éclairage d’accompagnement
automatique activé.
Pour activer la commande d’éclairage,
tournez la bague A
en position «0»
feux éteints puis à la sélection de votre
choix.
A l’ouverture de la porte conducteur,
si des feux sont allumés, un signal
sonore retentit. La vérification par les témoins au
combiné est traitée en rubrique 2,
partie «Poste de conduite».
Clignotants
