Peugeot Partner 2013 Handleiding (in Dutch)

2

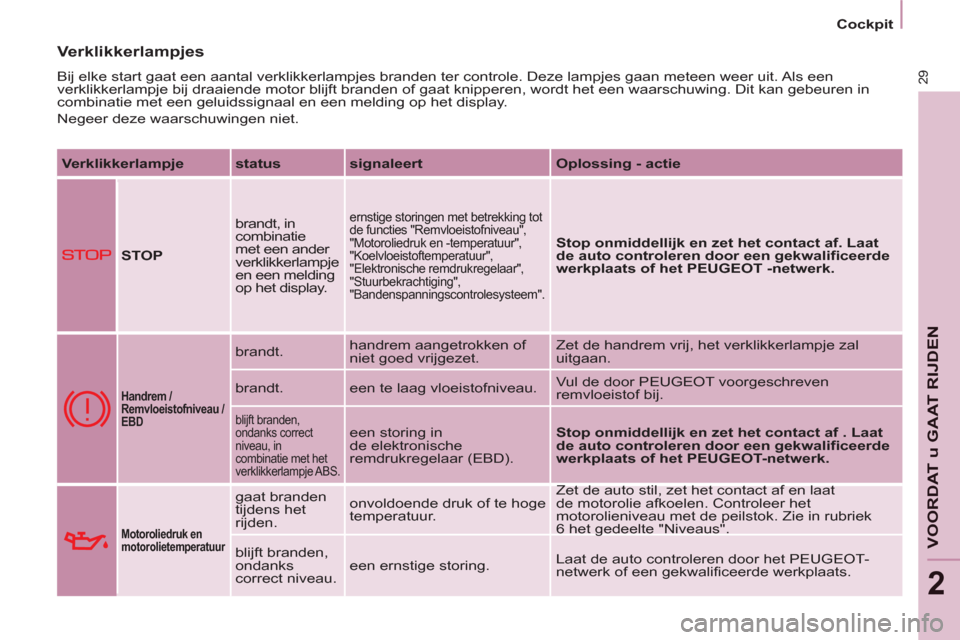

Cockpit

29
VOORDAT u GAAT RIJDE
N
Verklikkerlampjes

Bij elke start gaat een aantal verklikkerlampjes branden ter controle. Deze lampjes gaan meteen weer uit. Als een
verklikkerlampje bij draaiende motor blijft branden of gaat knipperen, wordt het een waarschuwing. Dit kan gebeuren in
combinatie met een geluidssignaal en een melding op het display.
Negeer deze waarschuwingen niet.

Verklikkerlampje

status

signaleert

Oplossing - actie



STOP

brandt, in
combinatie
met een ander
verklikkerlampje
en een melding
op het display.
ernstige storingen met betrekking tot
de functies "Remvloeistofniveau",
"Motoroliedruk en -temperatuur",
"Koelvloeistoftemperatuur",
"Elektronische remdrukregelaar",
"Stuurbekrachtiging",
"Bandenspanningscontrolesysteem".

Stop onmiddellijk en zet het contact af. Laat
de auto controleren door een gekwalificeerde
werkplaats of het PEUGEOT -netwerk.


Handrem /
Remvloeistofniveau /
EBD

brandt. handrem aangetrokken of
niet goed vrijgezet. Zet de handrem vrij, het verklikkerlampje zal
uitgaan.
brandt. een te laag vloeistofniveau. Vul de door PEUGEOT voorgeschreven
remvloeistof bij.
blijft branden,
ondanks correct
niveau, in
combinatie met het
verklikkerlampje ABS. een storing in
de elektronische
remdrukregelaar (EBD).
Stop onmiddellijk en zet het contact af . Laat
de auto controleren door een gekwalificeerde
werkplaats of het PEUGEOT- netwerk
.


Motoroliedruk en
motorolietemperatuur


gaat branden
tijdens het
rijden. onvoldoende druk of te hoge
temperatuur. Zet de auto stil, zet het contact af en laat
de motorolie afkoelen. Controleer het
motorolieniveau met de peilstok. Zie in rubriek
6 het gedeelte "Niveaus".
blijft branden,
ondanks
correct niveau. een ernstige storing. Laat de auto controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.

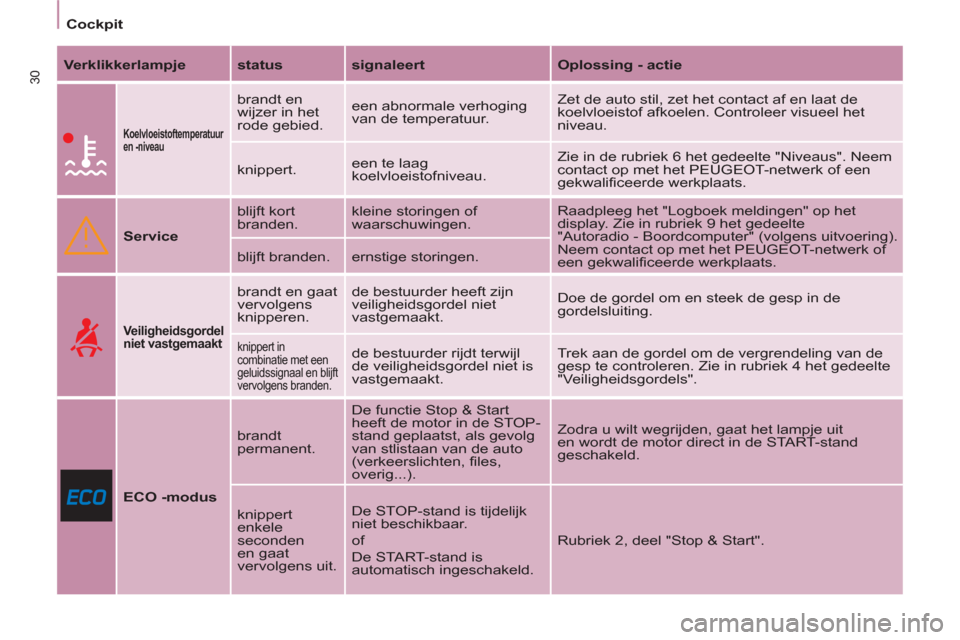

Cockpit
30
Verklikkerlampje

status

signaleert

Oplossing - actie




Koelvloeistoftemperatuur
en -niveau

brandt en
wijzer in het
rode gebied. een abnormale verhoging
van de temperatuur. Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het
niveau.
knippert. een te laag
koelvloeistofniveau. Zie in de rubriek 6 het gedeelte "Niveaus". Neem
contact op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.


Service
blijft kort
branden. kleine storingen of
waarschuwingen. Raadpleeg het "Logboek meldingen" op het
display. Zie in rubriek 9 het gedeelte
"Autoradio - Boordcomputer" (volgens uitvoering).
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats. blijft branden. ernstige storingen.



Veiligheidsgordel
niet vastgemaakt


brandt en gaat
vervolgens
knipperen. de bestuurder heeft zijn
veiligheidsgordel niet
vastgemaakt. Doe de gordel om en steek de gesp in de
gordelsluiting.
knippert in
combinatie met een
geluidssignaal en blijft
vervolgens branden. de bestuurder rijdt terwijl
de veiligheidsgordel niet is
vastgemaakt. Trek aan de gordel om de vergrendeling van de
gesp te controleren. Zie in rubriek 4 het gedeelte
"Veiligheidsgordels".


ECO
-modus
brandt
permanent. De functie Stop & Start
heeft de motor in de STOP-
stand geplaatst, als gevolg
van stlistaan van de auto
(verkeerslichten, files,
overig...). Zodra u wilt wegrijden, gaat het lampje uit
en wordt de motor direct in de START-stand
geschakeld.
knippert
enkele
seconden
en gaat
vervolgens uit. De STOP-stand is tijdelijk
niet beschikbaar.
of
De START-stand is
automatisch ingeschakeld. Rubriek 2, deel "Stop & Start".

2

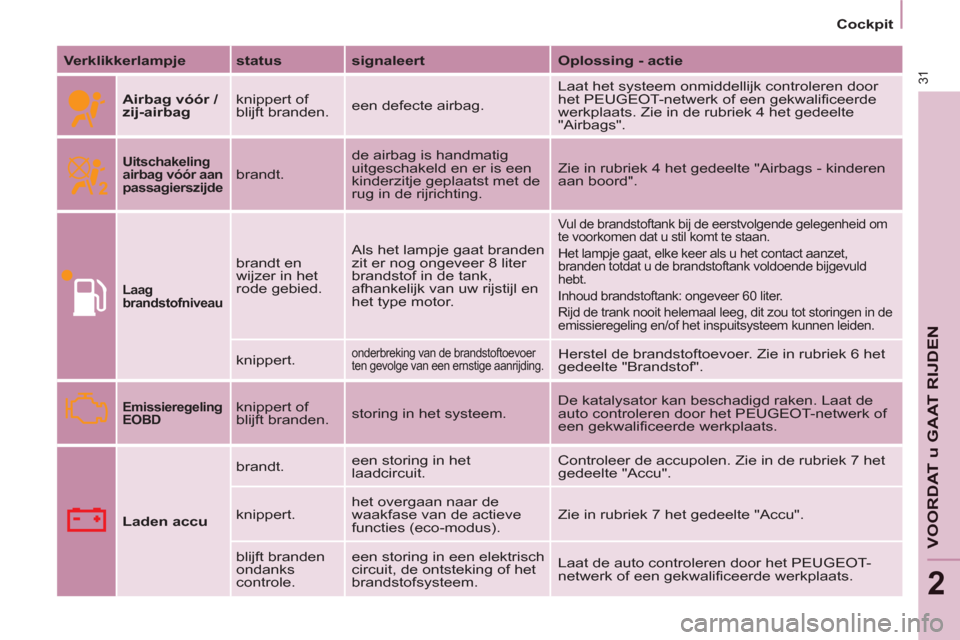

Cockpit

31
VOORDAT u GAAT RIJDE
N


Verklikkerlampje

status

signaleert

Oplossing - actie


Airbag vóór /
zij-airbag
knippert of
blijft branden. een defecte airbag. Laat het systeem onmiddellijk controleren door
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Zie in de rubriek 4 het gedeelte
"Airbags".

Uitschakeling
airbag vóór aan
passagierszijde

brandt. de airbag is handmatig
uitgeschakeld en er is een
kinderzitje geplaatst met de
rug in de rijrichting. Zie in rubriek 4 het gedeelte "Airbags - kinderen
aan boord".

Laag
brandstofniveau


brandt en
wijzer in het
rode gebied. Als het lampje gaat branden
zit er nog ongeveer 8 liter
brandstof in de tank,
afhankelijk van uw rijstijl en
het type motor.
Vul de brandstoftank bij de eerstvolgende gelegenheid om
te voorkomen dat u stil komt te staan.
Het lampje gaat, elke keer als u het contact aanzet,
branden totdat u de brandstoftank voldoende bijgevuld
hebt.
Inhoud brandstoftank: ongeveer 60 liter.
Rijd de trank nooit helemaal leeg, dit zou tot storingen in de
emissieregeling en/of het inspuitsysteem kunnen leiden.
knippert.
onderbreking van de brandstoftoevoer
ten gevolge van een ernstige aanrijding. Herstel de brandstoftoevoer. Zie in rubriek 6 het
gedeelte "Brandstof".

Emissieregeling
EOBD
knippert of
blijft branden. storing in het systeem. De katalysator kan beschadigd raken. Laat de
auto controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.

Laden accu
brandt. een storing in het
laadcircuit. Controleer de accupolen. Zie in de rubriek 7 het
gedeelte "Accu".
knippert. het overgaan naar de
waakfase van de actieve
functies (eco-modus). Zie in rubriek 7 het gedeelte "Accu".
blijft branden
ondanks
controle. een storing in een elektrisch
circuit, de ontsteking of het
brandstofsysteem. Laat de auto controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.

ABS
Cockpit
32
Verklikkerlampje

status

signaleert

Oplossing - actie



Stuurbekrachtiging

brandt. een storing in het systeem. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden. Laat de
auto controleren door het PEUGEOT-netwerk
een gekwalificeerde werkplaats.

Geopend
portier
brandt in
combinatie
met melding
op het display. een niet goed gesloten
portier. Controleer of alle portieren goed zijn gesloten.

ABS
blijft branden. een storing in het
antiblokkeersysteem. De conventionele werking van het remsysteem,
zonder bekrachtiging, blijft behouden.
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats" atelier qualifié.

ESC
knippert. een ingreep van de ASR of
het ESC. Dit systeem verdeelt de aandrijfkracht optimaal
over de wielen en verbetert zo de koersvastheid
van de auto. Zie in de rubriek 4 het gedeelte
"Veilig rijden".
blijft branden. een storing in het
systeem. Bijv.: een te lage
bandenspanning. Controleer de bandenspanning. Laat de auto
controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats. (Wielsensor,
hydraulisch regelorgaan, ...).
blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem is
uitgeschakeld op verzoek
van de bestuurder. Het systeem is uitgeschakeld en wordt automatisch weer
ingeschakeld zodra de snelheid boven de 50 km/h komt
of na het indrukken van de knop (op het dashboard).
La réactivation est automatique au delà de 50 km/h ou
après avoir appuyé sur le bouton (sur la planche de bord).

2


Cockpit

33
VOORDAT u GAAT RIJDE
N

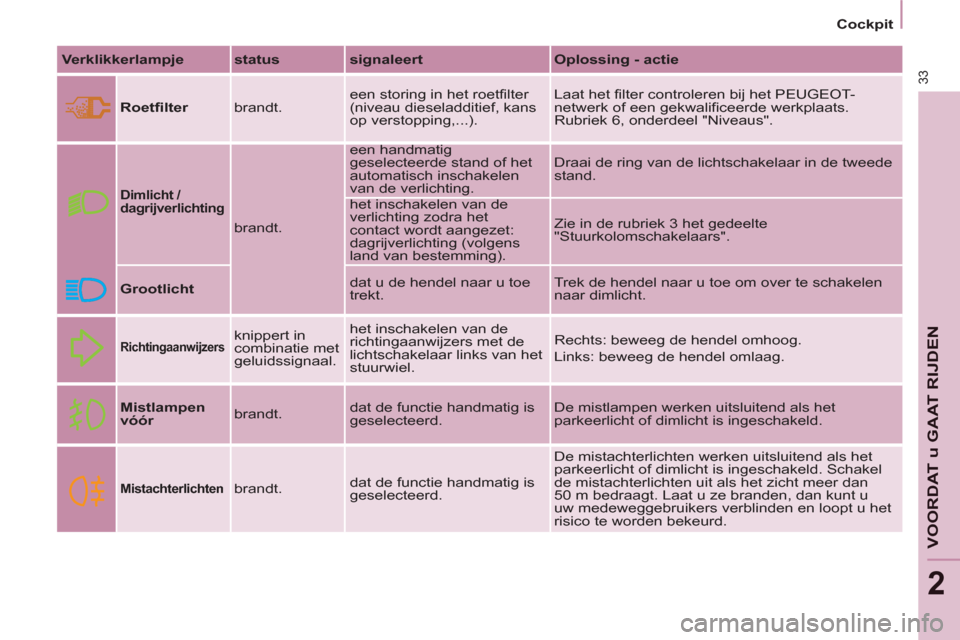

Verklikkerlampje

status

signaleert

Oplossing - actie


Roetfilter
brandt. een storing in het roetfilter
(niveau dieseladditief, kans
op verstopping,...). Laat het filter controleren bij het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Rubriek 6, onderdeel "Niveaus".

Dimlicht /
dagrijverlichting


brandt. een handmatig
geselecteerde stand of het
automatisch inschakelen
van de verlichting. Draai de ring van de lichtschakelaar in de tweede
stand.
het inschakelen van de
verlichting zodra het
contact wordt aangezet:
dagrijverlichting (volgens
land van bestemming). Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".

Grootlicht
dat u de hendel naar u toe
trekt. Trek de hendel naar u toe om over te schakelen
naar dimlicht.

Richtingaanwijzers

knippert in
combinatie met
geluidssignaal. het inschakelen van de
richtingaanwijzers met de
lichtschakelaar links van het
stuurwiel. Rechts: beweeg de hendel omhoog.
Links: beweeg de hendel omlaag.

Mistlampen
vóór
brandt. dat de functie handmatig is
geselecteerd. De mistlampen werken uitsluitend als het
parkeerlicht of dimlicht is ingeschakeld.

Mistachterlichten

brandt. dat de functie handmatig is
geselecteerd. De mistachterlichten werken uitsluitend als het
parkeerlicht of dimlicht is ingeschakeld. Schakel
de mistachterlichten uit als het zicht meer dan
50 m bedraagt. Laat u ze branden, dan kunt u
uw medeweggebruikers verblinden en loopt u het
risico te worden bekeurd.

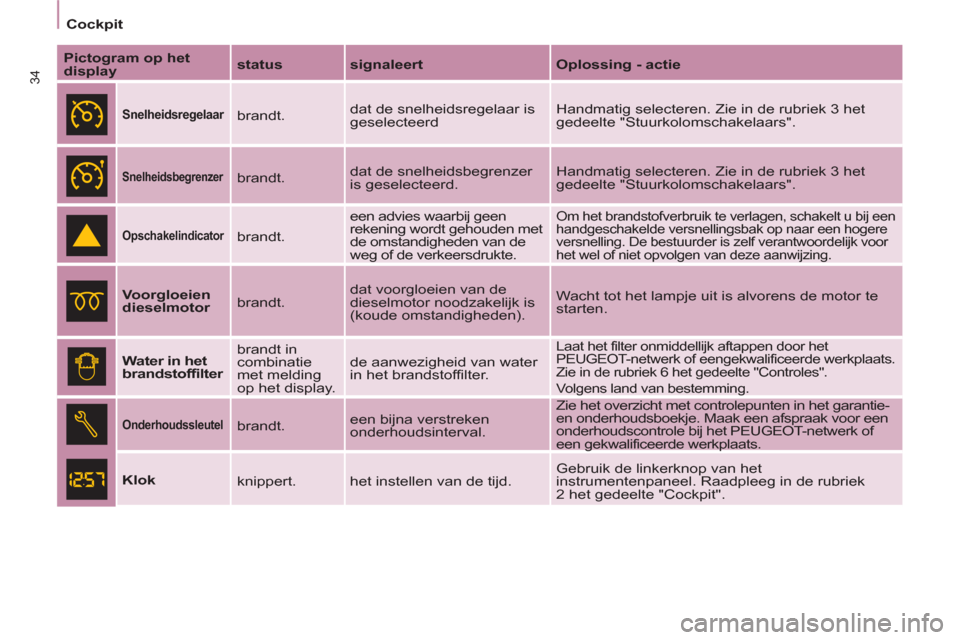

Cockpit
34

Pictogram op het
display

status

signaleert

Oplossing - actie




Snelheidsregelaar

brandt. dat de snelheidsregelaar is
geselecteerd Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".


Snelheidsbegrenzer

brandt. dat de snelheidsbegrenzer
is geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".


Opschakelindicator

brandt. een advies waarbij geen
rekening wordt gehouden met
de omstandigheden van de
weg of de verkeersdrukte.
Om het brandstofverbruik te verlagen, schakelt u bij een
handgeschakelde versnellingsbak op naar een hogere
versnelling. De bestuurder is zelf verantwoordelijk voor
het wel of niet opvolgen van deze aanwijzing.


Voorgloeien
dieselmotor
brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te
starten.


Water in het
brandstoffilter

brandt in
combinatie
met melding
op het display. de aanwezigheid van water
in het brandstoffilter. Laat het filter onmiddellijk aftappen door het
PEUGEOT-netwerk of eengekwalificeerde werkplaats.
Zie in de rubriek 6 het gedeelte "Controles".
Volgens land van bestemming.



Onderhoudssleutel

brandt. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het garantie-
en onderhoudsboekje. Maak een afspraak voor een
onderhoudscontrole bij het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.


Klok

knippert. het instellen van de tijd. Gebruik de linkerknop van het
instrumentenpaneel. Raadpleeg in de rubriek
2 het gedeelte "Cockpit".

2


Cockpit

35
VOORDAT u GAAT RIJDE
N

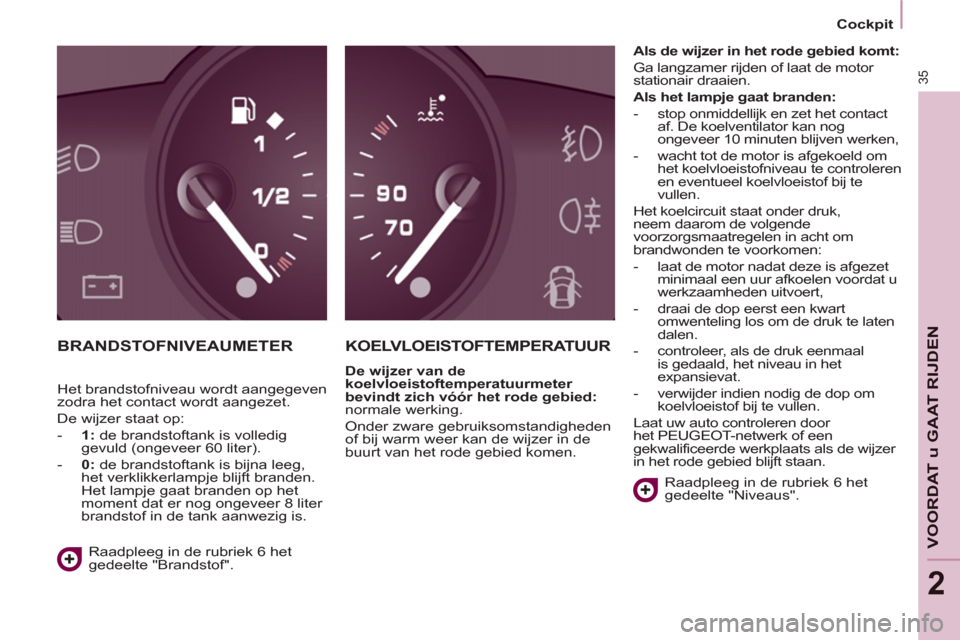

BRANDSTOFNIVEAUMETERKOELVLOEISTOFTEMPERATUUR


De wijzer van de
koelvloeistoftemperatuurmeter
bevindt zich vóór het rode gebied:

normale werking.
Onder zware gebruiksomstandigheden
of bij warm weer kan de wijzer in de
buurt van het rode gebied komen.
Als de wijzer in het rode gebied komt:

Ga langzamer rijden of laat de motor
stationair draaien.

Als het lampje gaat branden:


- stop onmiddellijk en zet het contact
af. De koelventilator kan nog
ongeveer 10 minuten blijven werken,

- wacht tot de motor is afgekoeld om
het koelvloeistofniveau te controleren
en eventueel koelvloeistof bij te
vullen.
Het koelcircuit staat onder druk,
neem daarom de volgende
voorzorgsmaatregelen in acht om
brandwonden te voorkomen:


- laat de motor nadat deze is afgezet
minimaal een uur afkoelen voordat u
werkzaamheden uitvoert,

- draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen.

- controleer, als de druk eenmaal
is gedaald, het niveau in het
expansievat.

- verwijder indien nodig de dop om
koelvloeistof bij te vullen.
Laat uw auto controleren door
het PEUGEOT-netwerk of een
gekwalificeerde werkplaats als de wijzer
in het rode gebied blijft staan.
Raadpleeg in de rubriek 6 het
gedeelte "Niveaus".
Raadpleeg in de rubriek 6 het
gedeelte "Brandstof".
Het brandstofniveau wordt aangegeven
zodra het contact wordt aangezet.
De wijzer staat op:


- 1:
de brandstoftank is volledig
gevuld (ongeveer 60 liter).

- 0:
de brandstoftank is bijna leeg,
het verklikkerlampje blijft branden.
Het lampje gaat branden op het
moment dat er nog ongeveer 8 liter
brandstof in de tank aanwezig is.

Cockpit
36

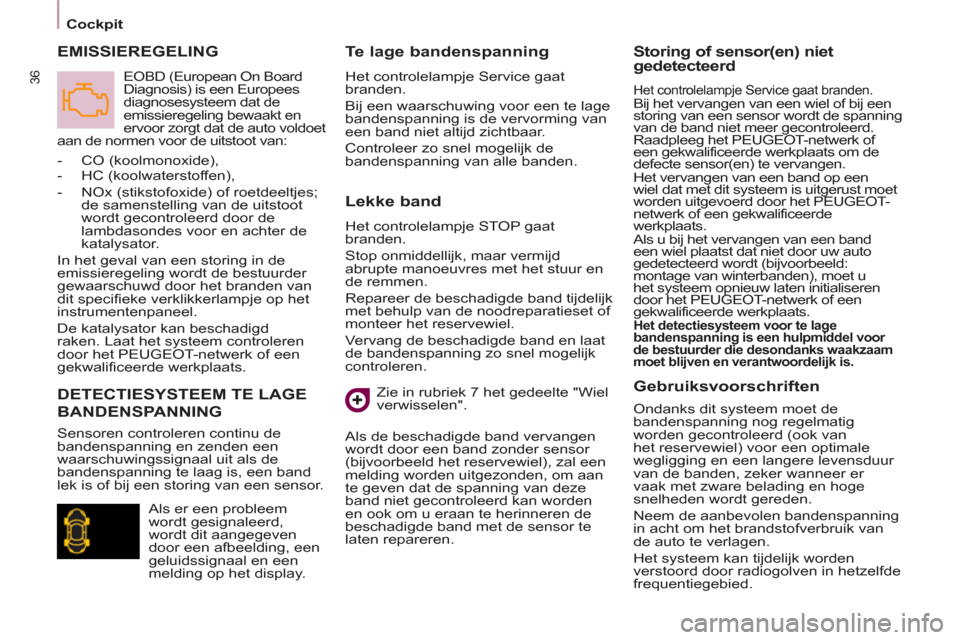

Lekke band

Het controlelampje STOP gaat
branden.
Stop onmiddellijk, maar vermijd
abrupte manoeuvres met het stuur en
de remmen.
Repareer de beschadigde band tijdelijk
met behulp van de noodreparatieset of
monteer het reservewiel.
Vervang de beschadigde band en laat
de bandenspanning zo snel mogelijk
controleren.

Storing of sensor(en) niet
gedetecteerd
Het controlelampje Service gaat branden. Bij het vervangen van een wiel of bij een
storing van een sensor wordt de spanning
van de band niet meer gecontroleerd.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats om de
defecte sensor(en) te vervangen.
Het vervangen van een band op een
wiel dat met dit systeem is uitgerust moet
worden uitgevoerd door het PEUGEOT-
netwerk of een gekwalificeerde
werkplaats.
Als u bij het vervangen van een band
een wiel plaatst dat niet door uw auto
gedetecteerd wordt (bijvoorbeeld:
montage van winterbanden), moet u
het systeem opnieuw laten initialiseren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.

Het detectiesysteem voor te lage
bandenspanning is een hulpmiddel voor
de bestuurder die desondanks waakzaam
moet blijven en verantwoordelijk is.


DETECTIESYSTEEM TE LAGE
BANDENSPANNING



- CO (koolmonoxide),

- HC (koolwaterstoffen),

- NOx (stikstofoxide) of roetdeeltjes;
de samenstelling van de uitstoot
wordt gecontroleerd door de
lambdasondes voor en achter de
katalysator.
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifieke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd
raken. Laat het systeem controleren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
EMISSIEREGELING
Te lage bandenspanning

Het controlelampje Service gaat
branden.
Bij een waarschuwing voor een te lage
bandenspanning is de vervorming van
een band niet altijd zichtbaar.
Controleer zo snel mogelijk de
bandenspanning van alle banden.
Zie in rubriek 7 het gedeelte "Wiel
verwisselen".
Als de beschadigde band vervangen
wordt door een band zonder sensor
(bijvoorbeeld het reservewiel), zal een
melding worden uitgezonden, om aan
te geven dat de spanning van deze
band niet gecontroleerd kan worden
en ook om u eraan te herinneren de
beschadigde band met de sensor te
laten repareren. Sensoren controleren continu de
bandenspanning en zenden een
waarschuwingssignaal uit als de
bandenspanning te laag is, een band
lek is of bij een storing van een sensor. EOBD (European On Board
Diagnosis) is een Europees
diagnosesysteem dat de
emissieregeling bewaakt en
ervoor zorgt dat de auto voldoet
aan de normen voor de uitstoot van:

Als er een probleem
wordt gesignaleerd,
wordt dit aangegeven
door een afbeelding, een
geluidssignaal en een
melding op het display.

Gebruiksvoorschriften

Ondanks dit systeem moet de
bandenspanning nog regelmatig
worden gecontroleerd (ook van
het reservewiel) voor een optimale
wegligging en een langere levensduur
van de banden, zeker wanneer er
vaak met zware belading en hoge
snelheden wordt gereden.
Neem de aanbevolen bandenspanning
in acht om het brandstofverbruik van
de auto te verlagen.
Het systeem kan tijdelijk worden
verstoord door radiogolven in hetzelfde
frequentiegebied.

2


Cockpit

37
VOORDAT u GAAT RIJDE
N

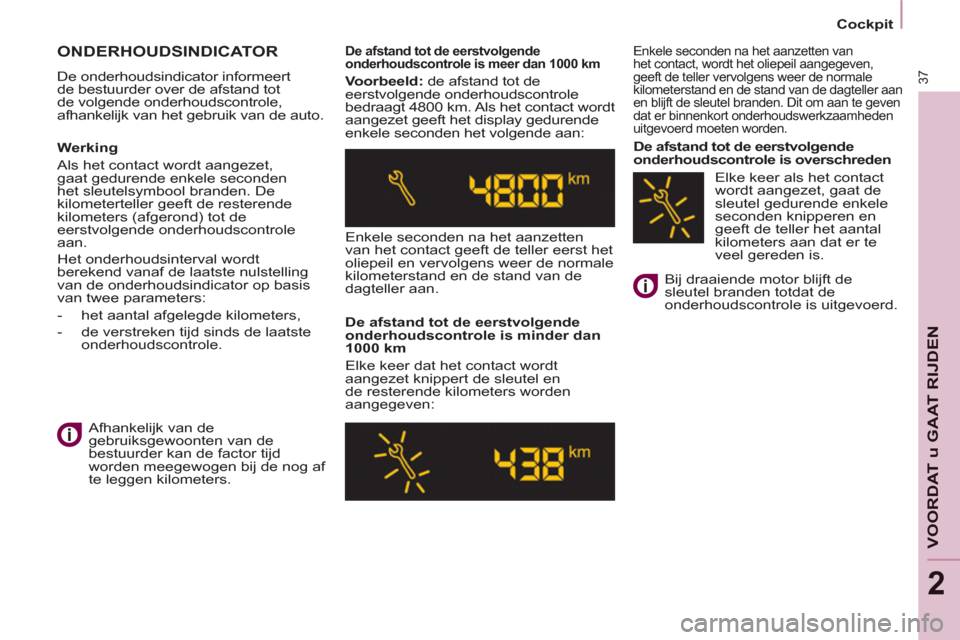

ONDERHOUDSINDICATOR

De onderhoudsindicator informeert
de bestuurder over de afstand tot
de volgende onderhoudscontrole,
afhankelijk van het gebruik van de auto.


De afstand tot de eerstvolgende
onderhoudscontrole is meer dan 1000 km

Voorbeeld:
de afstand tot de
eerstvolgende onderhoudscontrole
bedraagt 4800 km. Als het contact wordt
aangezet geeft het display gedurende
enkele seconden het volgende aan:
Enkele seconden na het aanzetten
van het contact geeft de teller eerst het
oliepeil en vervolgens weer de normale
kilometerstand en de stand van de
dagteller aan.

De afstand tot de eerstvolgende
onderhoudscontrole is minder dan
1000 km
Elke keer dat het contact wordt
aangezet knippert de sleutel en
de resterende kilometers worden
aangegeven:
Enkele seconden na het aanzetten van
het contact, wordt het oliepeil aangegeven,
geeft de teller vervolgens weer de normale
kilometerstand en de stand van de dagteller aan
en blijft de sleutel branden. Dit om aan te geven
dat er binnenkort onderhoudswerkzaamheden
uitgevoerd moeten worden.


De afstand tot de eerstvolgende
onderhoudscontrole is overschreden
Werking
Als het contact wordt aangezet,
gaat gedurende enkele seconden
het sleutelsymbool branden. De
kilometerteller geeft de resterende
kilometers (afgerond) tot de
eerstvolgende onderhoudscontrole
aan.


Het onderhoudsinterval wordt
berekend vanaf de laatste nulstelling
van de onderhoudsindicator op basis
van twee parameters:


- het aantal afgelegde kilometers,

- de verstreken tijd sinds de laatste
onderhoudscontrole.

Afhankelijk van de
gebruiksgewoonten van de
bestuurder kan de factor tijd
worden meegewogen bij de nog af
te leggen kilometers. Bij draaiende motor blijft de
sleutel branden totdat de
onderhoudscontrole is uitgevoerd.

Elke keer als het contact
wordt aangezet, gaat de
sleutel gedurende enkele
seconden knipperen en
geeft de teller het aantal
kilometers aan dat er te
veel gereden is.

Cockpit
38

Nulstelling dagteller

Als u na deze handeling de accu
wilt loskoppelen, vergrendel
dan de auto en wacht minimaal
vijf minuten. Het resetten van de
onderhoudsindicator zal anders niet
worden opgeslagen.

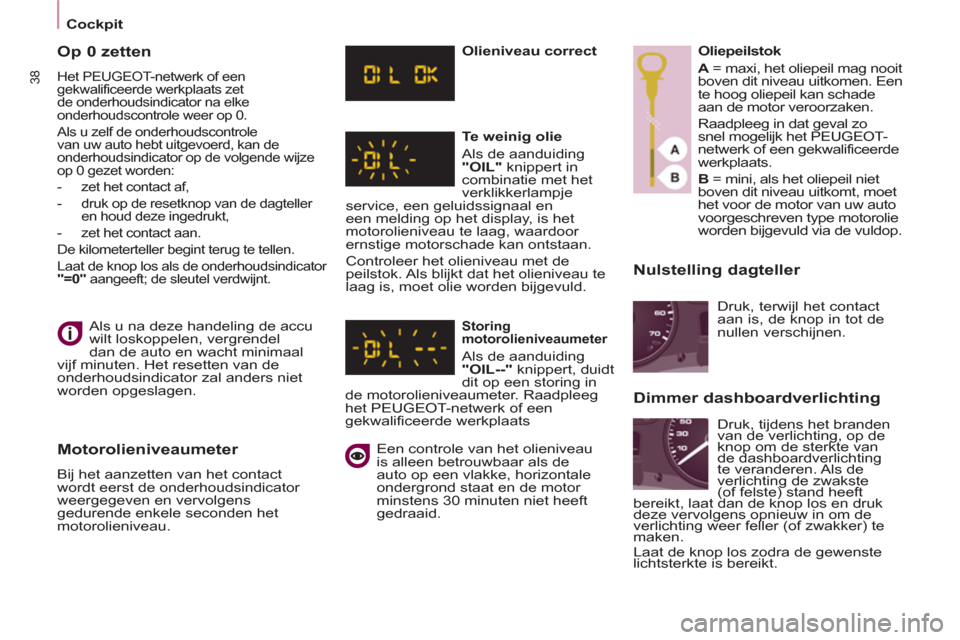

Op 0 zetten

Het PEUGEOT-netwerk of een
gekwalificeerde werkplaats zet
de onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto hebt uitgevoerd, kan de
onderhoudsindicator op de volgende wijze
op 0 gezet worden:


- zet het contact af,

- druk op de resetknop van de dagteller
en houd deze ingedrukt,

- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsindicator
"=0"
aangeeft; de sleutel verdwijnt.


Motorolieniveaumeter

Bij het aanzetten van het contact
wordt eerst de onderhoudsindicator
weergegeven en vervolgens
gedurende enkele seconden het
motorolieniveau.
Olieniveau correct

Te weinig olie
Als de aanduiding
"OIL"
knippert in
combinatie met het
verklikkerlampje
service, een geluidssignaal en
een melding op het display, is het
motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de
peilstok. Als blijkt dat het olieniveau te
laag is, moet olie worden bijgevuld.


Storing
motorolieniveaumeter
Als de aanduiding
"OIL--"
knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg
het PEUGEOT-netwerk of een
gekwalificeerde werkplaats

Een controle van het olieniveau
is alleen betrouwbaar als de
auto op een vlakke, horizontale
ondergrond staat en de motor
minstens 30 minuten niet heeft
gedraaid.
Oliepeilstok

A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een
te hoog oliepeil kan schade
aan de motor veroorzaken.
Raadpleeg in dat geval zo
snel mogelijk het PEUGEOT-
netwerk of een gekwalificeerde
werkplaats.

B
= mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.

Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van
de dashboardverlichting
te veranderen. Als de
verlichting de zwakste
(of felste) stand heeft
bereikt, laat dan de knop los en druk
deze vervolgens opnieuw in om de
verlichting weer feller (of zwakker) te
maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt. Druk, terwijl het contact
aan is, de knop in tot de
nullen verschijnen.


Dimmer dashboardverlichting
