Peugeot Partner 2013 Manual do proprietário (in Portuguese)

3
Ventilar
59
ERGONOMIA e CONFORT
O
VENTILAR
os ventiladores laterais e
centrais,

Débito de ar

os pés,
o pára-brisas e os pés,
o pára-brisas.
A distribuição do ar pode
ser modulada colocando
o comando nas posições
intermédias, indicadas
por "●".


Regulações manuais:

Repartição do ar

A repartição do ar é determinada pelos
seguintes símbolos: na zona vermelha, o ar
ambiente interior é aquecido. Comando posicionado:
na zona azul, é libertado ar
fresco, A força do ar emitido ao nível
dos difusores, varia de 1 para
o mais forte 4. A posição
0 desliga-o.

Fachada do aquecimento
Fachada do ar condicionado

Para atingir um ar ambiente
confortável, ajuste este comando.

Temperatura

Ventilar

60

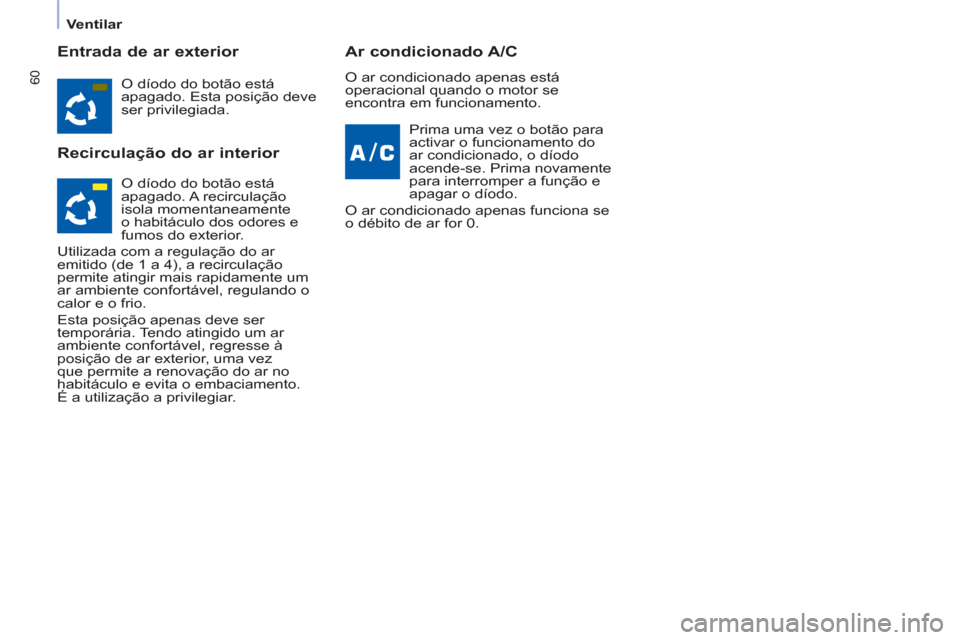

Entrada de ar exterior

Recirculação do ar interior
Ar condicionado A/C

O díodo do botão está
apagado. Esta posição deve
ser privilegiada.

Prima uma vez o botão para
activar o funcionamento do
ar condicionado, o díodo
acende-se. Prima novamente
para interromper a função e
apagar o díodo.
O ar condicionado apenas funciona se
o débito de ar for 0. O ar condicionado apenas está
operacional quando o motor se
encontra em funcionamento.
O díodo do botão está
apagado. A recirculação
isola momentaneamente
o habitáculo dos odores e
fumos do exterior.
Utilizada com a regulação do ar
emitido (de 1 a 4), a recirculação
permite atingir mais rapidamente um
ar ambiente confortável, regulando o
calor e o frio.
Esta posição apenas deve ser
temporária. Tendo atingido um ar
ambiente confortável, regresse à
posição de ar exterior, uma vez
que permite a renovação do ar no
habitáculo e evita o embaciamento.
É a utilização a privilegiar.

3
Ventilar
61
ERGONOMIA e CONFORT
O

Utilização correcta

Para arrefecer ou aquecer ao máximo
o habitáculo, é possível ultrapassar
os valores de 15 rodando até
apresentar LO ou de 27 rodando até
apresentar HI.
Ao entrar no veículo, a temperatura
no interior pode ser bastante mais fria
(ou mais quente) que a temperatura
de conforto. Não vale a pena modificar
o valor apresentado para atingir
rapidamente o conforto pretendido. O
sistema utilizará os seus desempenhos
máximos para atingir o valor de
conforto estabelecido.

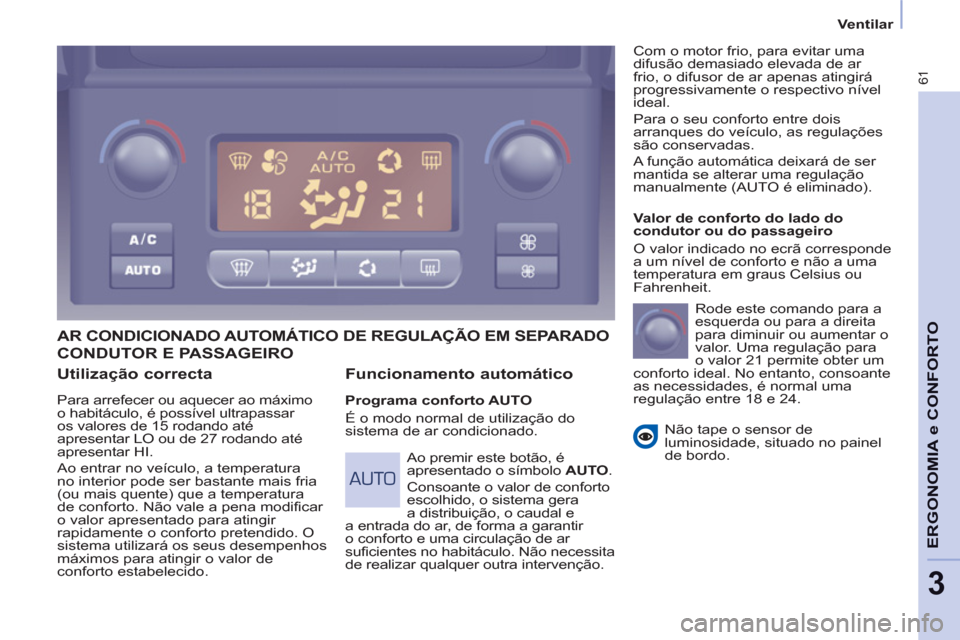

AR CONDICIONADO AUTOMÁTICO DE REGULAÇÃO EM SEPARADO

Funcionamento automático


Programa conforto AUTO
É o modo normal de utilização do
sistema de ar condicionado.
Valor de conforto do lado do
condutor ou do passageiro
O valor indicado no ecrã corresponde
a um nível de conforto e não a uma
temperatura em graus Celsius ou
Fahrenheit.
Rode este comando para a
esquerda ou para a direita
para diminuir ou aumentar o
valor. Uma regulação para
o valor 21 permite obter um
conforto ideal. No entanto, consoante
as necessidades, é normal uma
regulação entre 18 e 24.
Não tape o sensor de
luminosidade, situado no painel
de bordo.

Ao premir este botão, é
apresentado o símbolo AUTO
.
Consoante o valor de conforto
escolhido, o sistema gera
a distribuição, o caudal e
a entrada do ar, de forma a garantir
o conforto e uma circulação de ar
suficientes no habitáculo. Não necessita
de realizar qualquer outra intervenção. Com o motor frio, para evitar uma
difusão demasiado elevada de ar
frio, o difusor de ar apenas atingirá
progressivamente o respectivo nível
ideal.
Para o seu conforto entre dois
arranques do veículo, as regulações
são conservadas.
A função automática deixará de ser
mantida se alterar uma regulação
manualmente (AUTO é eliminado).
CONDUTOR E PASSAGEIRO

Ventilar

62


Funcionamento manual

Pode, consoante a sua preferência,
fazer uma escolha diferente da proposta
pelo sistema, modificando uma
regulação. As outras funções serão
sempre automaticamente geradas.
Premir uma vez o botão AUTO
permite
regressar ao funcionamento automático.

Distribuição do ar
Pressões sucessivas neste
botão permitem orientar o
débito para:


- o pára-brisas,

- o pára-brisas e os pés,

- os pés,

- os ventiladores laterais, os
ventiladores centrais e os pés,

- os ventiladores laterais e os
ventiladores centrais.

Débito de ar
Prima o botão da hélice
pequena
para diminuir o
débito ou da hélice grande

para aumentar o débito.
No ecrã, as pás do ventilador enchem-
se quando se aumenta o débito.

Início/Paragem do ar
condicionado
Prima este botão, o
símbolo A/C
é apresentado e
o ar condicionado é activado.
Desactivação do sistema
Prima o botão da hélice
pequena
do débito de ar
até que o símbolo da hélice
desapareça do ecrã.
Esta acção desactiva todas as funções
do sistema, com a excepção da
recirculação do ar e do desembaciamento
do óculo traseiro (se o seu veículo tiver
este equipamento). A sua regulação de
conforto já não é mantida e apaga-se.
Entrada de ar exterior/
Recirculação de ar interior
Prima neste botão para
recircular o ar no interior. É
apresentado o símbolo da
recirculação.
Para o seu conforto, evite
permanecer na posição de
desactivação. Uma nova
acção no botão da hélice
grande
ou no botão AUTO

reactiva o sistema com os valores
anteriores à desactivação. A recirculação isola o habitáculo dos
odores e dos fumos exteriores. Evite
o funcionamento prolongado em
recirculação do ar interior (risco de
névoas, odores e humidade).
Prima novamente este botão para
activar a entrada do ar exterior.
Uma nova pressão neste botão
permite parar a refrigeração do ar.

A saída de ventilação, localizada
no porta-luvas, difunde ar fresco
(se o ar condicionado for activado)
independentemente da solicitação
de temperatura no habitáculo e da
temperatura exterior.

Ventilar
63
ERGONOMIA e CONFORT
O

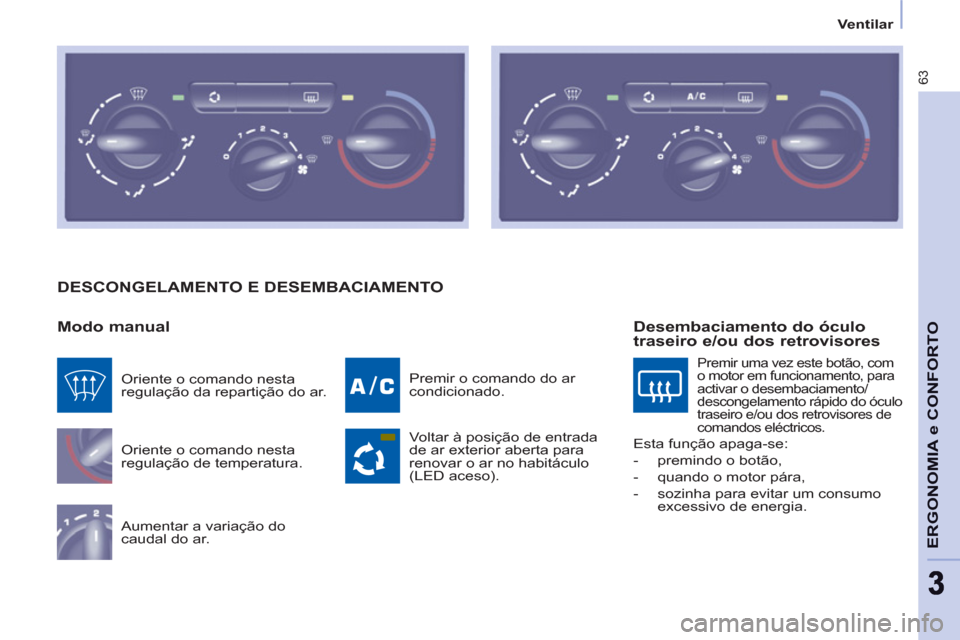

DESCONGELAMENTO E DESEMBACIAMENTO

Modo manual

Oriente o comando nesta
regulação de temperatura.
Aumentar a variação do
caudal do ar. Premir o comando do ar
condicionado.
Voltar à posição de entrada
de ar exterior aberta para
renovar o ar no habitáculo
(LED aceso). Oriente o comando nesta
regulação da repartição do ar.

Desembaciamento do óculo
traseiro e/ou dos retrovisores
Premir uma vez este botão, com
o motor em funcionamento, para
activar o desembaciamento/
descongelamento rápido do óculo
traseiro e/ou dos retrovisores de
comandos eléctricos.
Esta função apaga-se:


- premindo o botão,

- quando o motor pára,

- sozinha para evitar um consumo
excessivo de energia.

Ventilar

64

DESCONGELAMENTO E DESEMBACIAMENTO
UTILIZAÇÃO CORRECTA

Ventiladores


"Deixe-os abertos"

Para uma distribuição ideal do ar
quente ou frio no habitáculo, tem à sua
disposição difusores centrais e laterais
basculantes, e orientáveis lateralmente
(direita ou esquerda) ou verticalmente
(para cima ou para baixo). Para um
melhor conforto em condução, não os
feche e oriente o fluxo de ar para os
vidros.
Os difusores de ar ao nível dos pés e
na direcção do pára-brisas completam
o equipamento.
Não obstrua os difusores situados ao
nível do pára-brisas e a extracção de
ar situada na mala.


Filtro de poeiras / filtro
antiodores (carvão activo)
Este filtro permite reter determinadas
poeiras e limitar os odores.
Verifique se este filtro se encontra em
bom estado e substitua periodicamente
todos os elementos filtrantes.
Rubrica 6, secção "Controlos".


Ar condicionado

Em qualquer estação, o ar
condicionado deve ser utilizado
apenas com os vidros fechados.
No entanto, após uma paragem
prolongada ao sol, com a temperatura
interior elevada, não hesite em arejar o
habitáculo durante alguns instantes.
Utilize, no máximo, o modo AUTO, pois
este permite gerir de forma optimizada
o conjunto das funções: débito de ar,
temperatura de conforto no habitáculo,
repartição de ar, modo de entrada de
ar ou recirculação de ar no habitáculo.
Coloque o sistema de ar condicionado
em funcionamento durante 5 a 10 min,
uma ou duas vezes por mês para o
manter em perfeitas condições de
funcionamento.
A condensação criada pelo sistema de
ar condicionado provoca um fluxo de
água normal, podendo formar um fio
de água sob o veículo estacionado.
Se o sistema não produzir frio, não o
utilize e contacte a rede PEUGEOT ou
uma oficina qualificada.
Modo automático: programa
visibilidade
Para desembaciar ou descongelar
rapidamente os vidros (humidade,
passageiros numerosos, gelo), o
programa conforto (AUTO) pode ser
insuficiente.
Seleccione nesse caso o programa
visibilidade. A luz avisadora do
programa visibilidade acende.
Ele activa o ar condicionado, o fluxo do
ar e distribui a ventilação de maneira
optimizada para o pára-brisas e para
os vidros laterais.
Ele desactiva a recirculação do ar.

3


Bancos

65
ERGONOMIA e CONFORT
O

BANCOS DIANTEIROS

Consoante a versão e a configuração
do seu veículo, dispõe de diferentes
bancos dianteiros, ou seja:


- um banco do condutor e um banco
do passageiro,

- um banco individual do condutor e
um banco modular.
De acordo com os modelos, tem as
seguintes regulações:
1 - Regulação longitudinal
Levantar a barra e fazer deslizar o
banco para a frente ou para trás.
3 - Ajuste em altura do banco do
condutor
Para fazer subir o banco, puxe o
comando para cima e alivie o banco do
seu peso.
Para fazer baixar o banco, puxe o
comando para cima e empurre o
banco.

2 - Regulação da inclinação do
encosto
Com as costas contra o encosto,
accionar a alavanca para a frente e
ajustar a inclinação pretendida.

Bancos
66

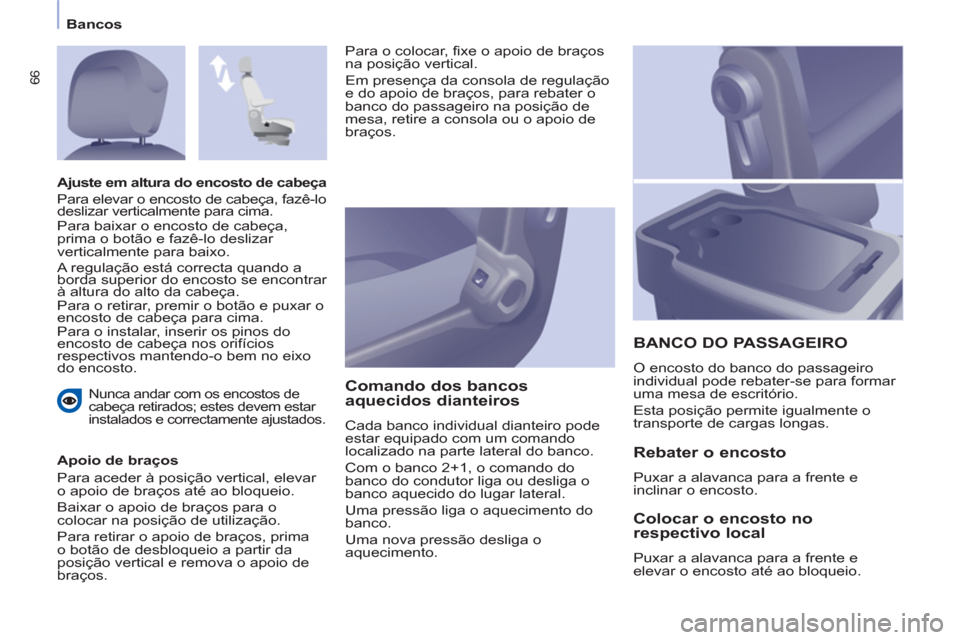

Nunca andar com os encostos de
cabeça retirados; estes devem estar
instalados e correctamente ajustados.


Apoio de braços
Para aceder à posição vertical, elevar
o apoio de braços até ao bloqueio.
Baixar o apoio de braços para o
colocar na posição de utilização.
Para retirar o apoio de braços, prima
o botão de desbloqueio a partir da
posição vertical e remova o apoio de
braços.

Comando dos bancos
aquecidos dianteiros
Cada banco individual dianteiro pode
estar equipado com um comando
localizado na parte lateral do banco.
Com o banco 2+1, o comando do
banco do condutor liga ou desliga o
banco aquecido do lugar lateral.
Uma pressão liga o aquecimento do
banco.
Uma nova pressão desliga o
aquecimento.

BANCO DO PASSAGEIRO

O encosto do banco do passageiro
individual pode rebater-se para formar
uma mesa de escritório.
Esta posição permite igualmente o
transporte de cargas longas.
Ajuste em altura do encosto de cabeça
Para elevar o encosto de cabeça, fazê-lo
deslizar verticalmente para cima.
Para baixar o encosto de cabeça,
prima o botão e fazê-lo deslizar
verticalmente para baixo.
A regulação está correcta quando a
borda superior do encosto se encontrar
à altura do alto da cabeça.
Para o retirar, premir o botão e puxar o
encosto de cabeça para cima.
Para o instalar, inserir os pinos do
encosto de cabeça nos orifícios
respectivos mantendo-o bem no eixo
do encosto.

Rebater o encosto

Puxar a alavanca para a frente e
inclinar o encosto.


Colocar o encosto no
respectivo local
Puxar a alavanca para a frente e
elevar o encosto até ao bloqueio. Para o colocar, fixe o apoio de braços
na posição vertical.
Em presença da consola de regulação
e do apoio de braços, para rebater o
banco do passageiro na posição de
mesa, retire a consola ou o apoio de
braços.

3


Bancos

67
ERGONOMIA e CONFORT
O

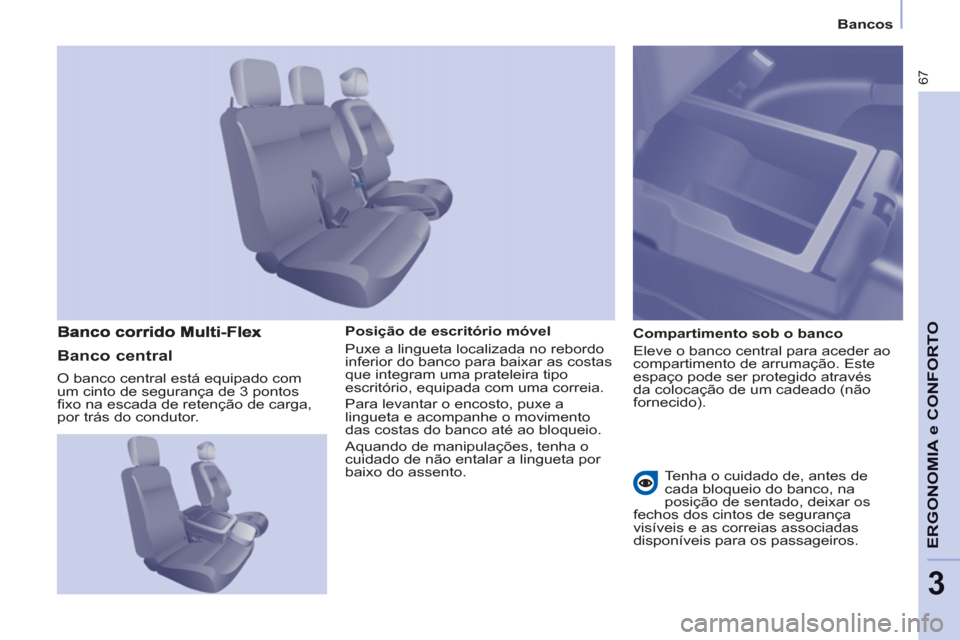

Posição de escritório móvel
Puxe a lingueta localizada no rebordo
inferior do banco para baixar as costas
que integram uma prateleira tipo
escritório, equipada com uma correia.
Para levantar o encosto, puxe a
lingueta e acompanhe o movimento
das costas do banco até ao bloqueio.
Aquando de manipulações, tenha o
cuidado de não entalar a lingueta por
baixo do assento.
Compartimento sob o banco
Eleve o banco central para aceder ao
compartimento de arrumação. Este
espaço pode ser protegido através
da colocação de um cadeado (não
fornecido).


Banco central

O banco central está equipado com
um cinto de segurança de 3 pontos
fixo na escada de retenção de carga,
por trás do condutor.

Tenha o cuidado de, antes de
cada bloqueio do banco, na
posição de sentado, deixar os
fechos dos cintos de segurança
visíveis e as correias associadas
disponíveis para os passageiros.

Bancos
68

Posição rebatível
Eleve a alavanca amarela localizada
na zona inferior do banco para
desbloquear e eleve o conjunto para
a posição rebatível (banco elevado
contra as costas) até ao bloqueio.
Esta posição permite o transporte de
carga altas na parte da cabina.
Para voltar a colocar o banco no
respectivo local, empurre a alavanca
amarela localizada por baixo do banco
e baixe o conjunto até ao bloqueio na
posição de banco no piso.

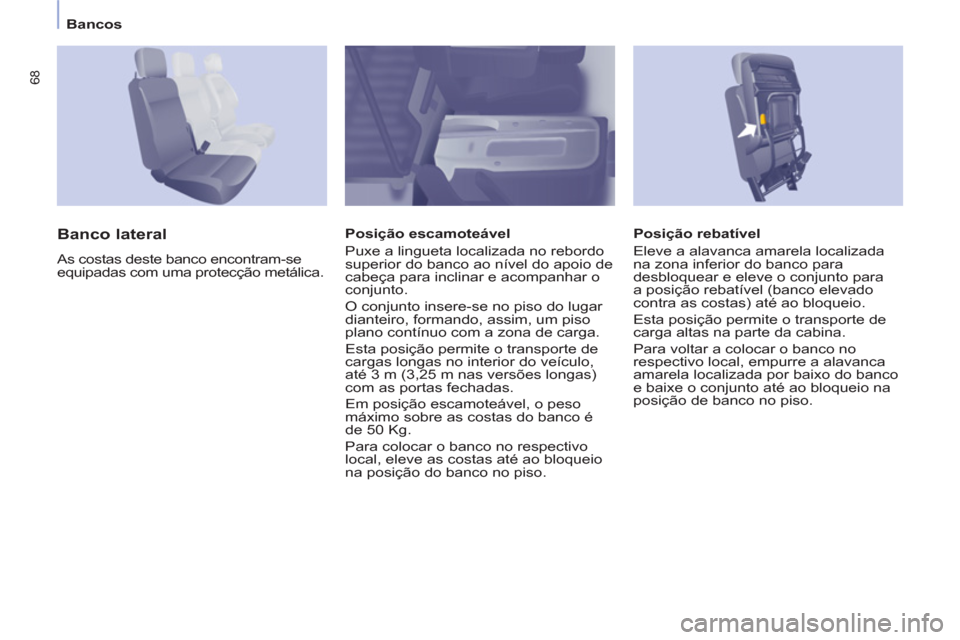

Banco lateral

As costas deste banco encontram-se
equipadas com uma protecção metálica.
Posição escamoteável
Puxe a lingueta localizada no rebordo
superior do banco ao nível do apoio de
cabeça para inclinar e acompanhar o
conjunto.
O conjunto insere-se no piso do lugar
dianteiro, formando, assim, um piso
plano contínuo com a zona de carga.
Esta posição permite o transporte de
cargas longas no interior do veículo,
até 3 m (3,25 m nas versões longas)
com as portas fechadas.
Em posição escamoteável, o peso
máximo sobre as costas do banco é
de 50 Kg.
Para colocar o banco no respectivo
local, eleve as costas até ao bloqueio
na posição do banco no piso.
