Peugeot Partner 2015 Instrukcja Obsługi (in Polish)

159
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
Bez podnoszenia
(cztery koła na ziemi)
Należy zawsze stosować drążek
holowniczy.
hOLOWANIE WŁASNEgO POJAZDuZ przodu
- Odczepić osłonę naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu. Jeżeli silnik w pojeździe
holowanym jest wyłączony

, nie
ma on wspomagania hamowania i
kierownicy.
Z podniesieniem
(tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.
Procedura ta wymaga wyjęcia zaczepu
holowniczego dostarczonego z
narzędziami do zmiany koła.
Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 9, część "Zmiana koła".
Holowanie pojazdu
SZYbKA POMOC
8

160
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015

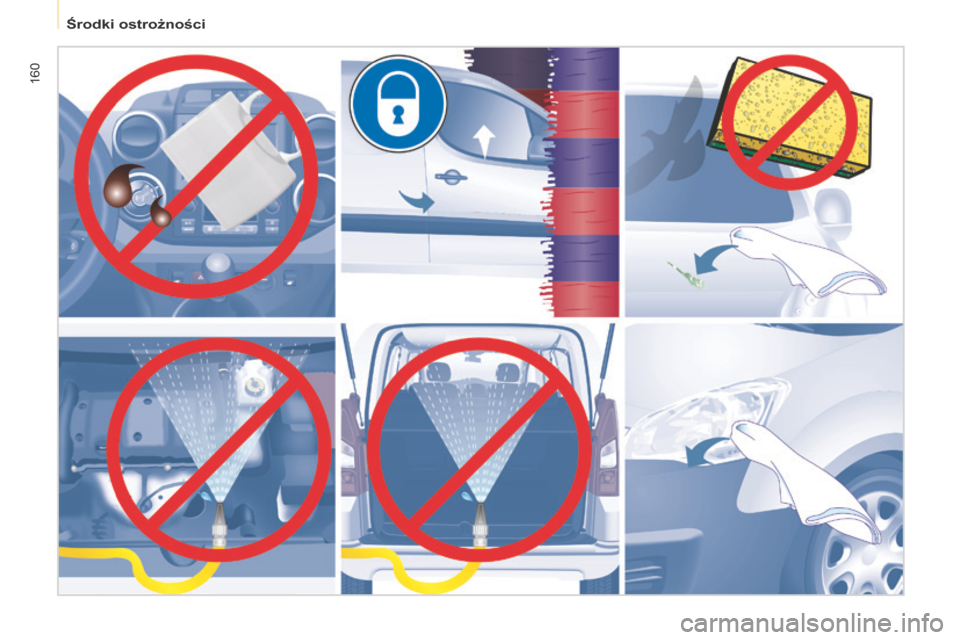

Środki ostrożności

161
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
SZYBKA
8

162
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015
W

163
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015

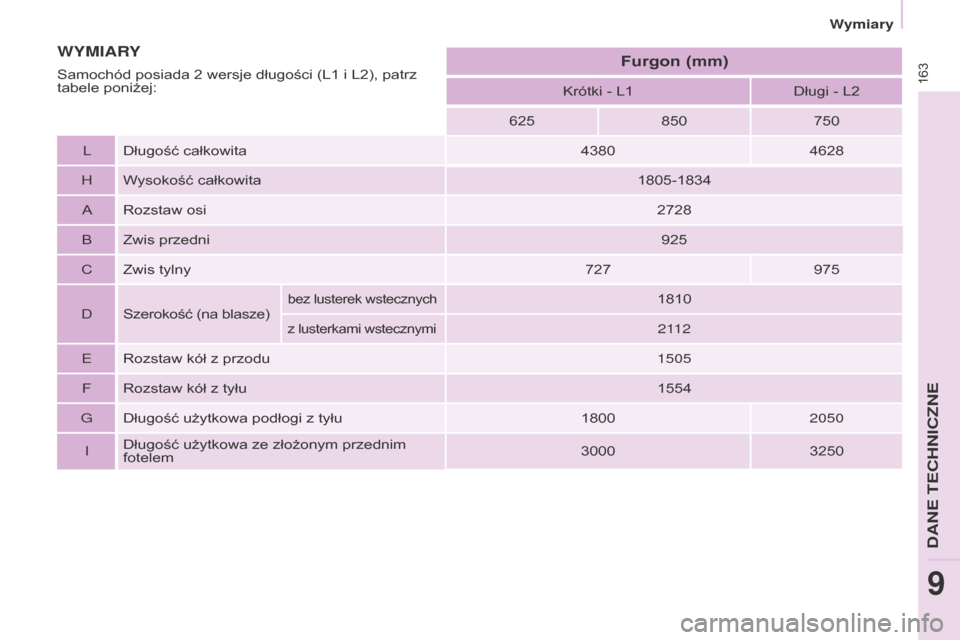

Krótki - L1Długi - L2
625 850750
L Długość całkowita 43804628
H Wysokość całkowita 1805-1834
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727975
D Szerokość (na blasze)
bez lusterek wstecznych1810
z lusterkami wstecznymi2112
E Rozstaw kół z przodu 1505
F Rozstaw kół z tyłu 1554
G Długość użytkowa podłogi z tyłu 18002050
I Długość użytkowa ze złożonym przednim
fotelem 3000
3250

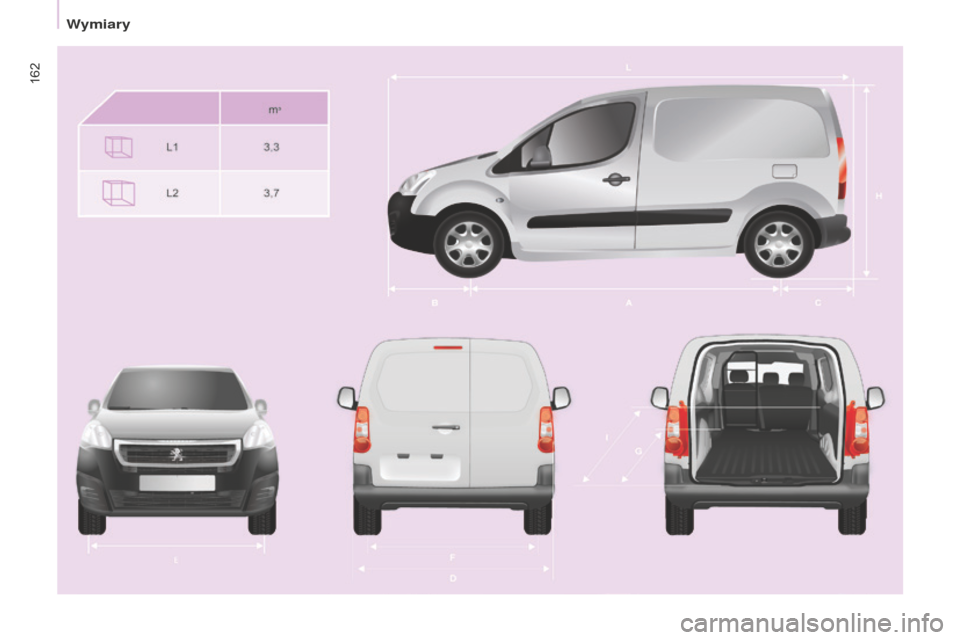

WYMIARYFurgon
(mm)
Samochód posiada 2 wersje długości (L1 i L2), patrz
tabele poniżej:
Wymiary
DANE TECHNICZNE
9

164
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015

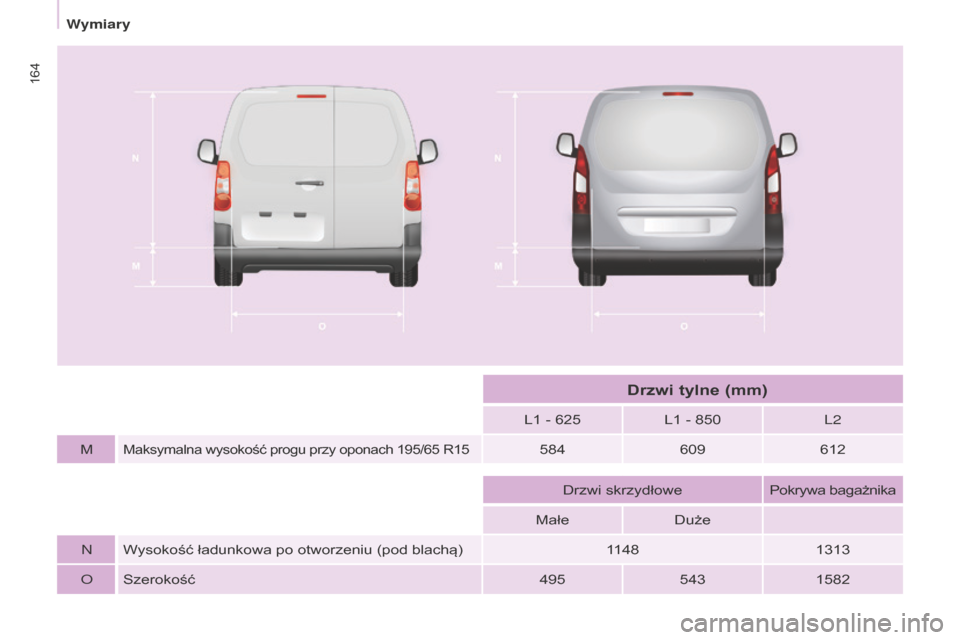

L1 - 625L1 - 850L2
M
Maksymalna wysokość progu przy oponach 195/65 R15584 609612
Drzwi skrzydłowe Pokrywa bagażnika
Małe Duże
N Wysokość ładunkowa po otworzeniu (pod blachą) 11481313
O Szerokość 4955431582
Drzwi tylne (mm)
Wymiary

165
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015
L1L2
P Wysokość użytkowa 1100
Q Szerokość użytkowa 650
- Wysokość pod podniesioną pokrywą 1892
Drzwi boczne przesuwne (mm)
Wymiary
DANE TECHNICZNE
9

166
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015

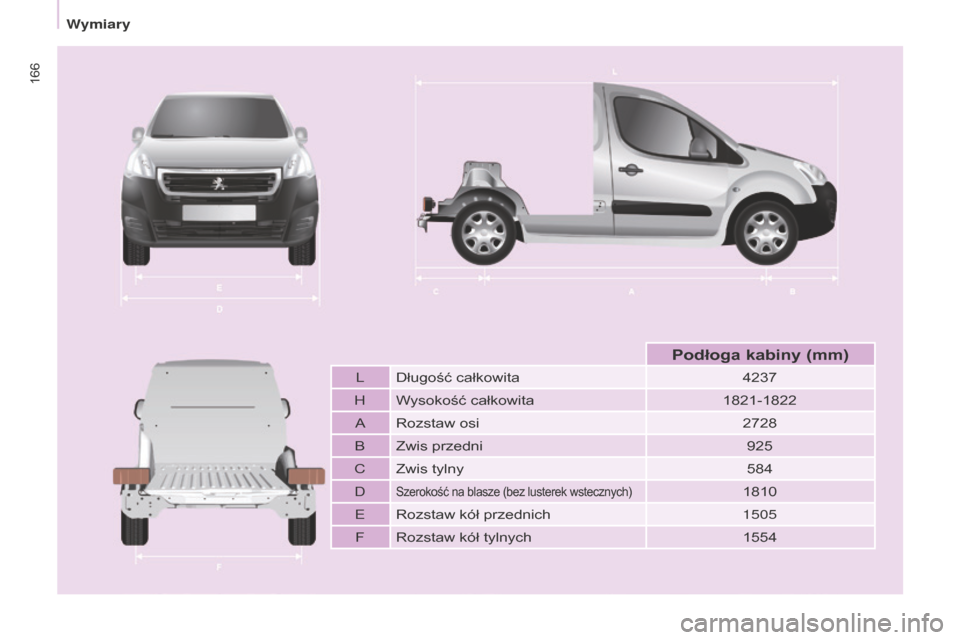

LDługość całkowita 4237
H Wysokość całkowita 1821-1822
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 584
D
Szerokość na blasze (bez lusterek wstecznych)1810
E Rozstaw kół przednich 1505
F Rozstaw kół tylnych 1554
Podłoga kabiny (mm)
Wymiary

167
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015
MASY POJAZD ó W I PRZYCZEP
Wartości te, wyrażone w kilogramach,
podano na tabliczce albo etykiecie
znamionowej producenta.
Wartości mas własnych oraz
przyczep odpowiednie dla Państwa
samochodu znajdują się w dowodzie
rejestracyjnym.Zalecany nacisk na hak odpowiada
dopuszczalnemu obciążeniu przegubu
kulistego haka holowniczego (demontowanego
przy użyciu narzędzi lub bez).
W każdym kraju należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami.
Aby uzyskać informacje na temat
możliwości holowania przyczep przez
Państwa samochód oraz o dopuszczalnej
masie całkowitej z przyczepą, należy
skontaktować się z siecią PEUGEOT.
Masa pojazdu gotowego do drogi
jest równa masie własnej pojazdu +
kierowca (75
kg) + zbiornik wypełniony
w 90%.
Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000
metrów; masa z
przyczepą musi być zmniejszana o 10
%
co każde dodatkowe 1000
metrów.
Masa przyczepy z hamulcami może
być, w granicach MTRA, zwiększona w
miarę zmniejszania masy samochodu
holującego. Wysoka temperatura
zewnętrzna może przyczynić
się do zmniejszenia osiągów
samochodu, aby chronić silnik; jeżeli
temperatura na zewnątrz wzrośnie
powyżej 37°C, należy ograniczyć masę
przyczepy.
Położenie tabliczki znamionowej
producenta podano w rubryce 9,
część "Elementy identyfikacyjne".
DANE TEChNICZNE SILNIKóW
Dane techniczne silnika (pojemność
skokowa, moc maksymalna, obroty
maksymalne, rodzaj paliwa, emisja
CO
2...) dotyczące Państwa samochodu
podano w dowodzie rejestracyjnym.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/CE).
Aby uzyskać więcej informacji,
należy zapoznać się z dokumentacją
handlową modelu na stronie
internetowej marki. Prosimy
kontaktować się z siecią PEUGEOT
albo z warsztatem specjalistycznym. MTAC: technicznie dopuszczalna
maksymalna masa całkowita.
MTRA: dopuszczalna masa całkowita
zespołu pojazdów.
Holowanie z mało obciążonym
pojazdem holującym może
pogorszyć jego sterowność i
przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku samochodu holującego
maksymalna dopuszczalna prędkość
ulega zmniejszeniu (przestrzegać
przepisów drogowych obowiązujących
w danym kraju).
Masy
DANE TECHNICZNE
9

168
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015
ELEMENTY IDENTYFIKACYJNE
A. Tabliczka producenta. C. Opony i kod lakieru.
B. Numer seryjny.
Znajduje się na słupku środkowym, po
prawej stronie.
1
- VF Numer w serii typu.
2
-
Dopuszczalna masa
całkowita(MT

AC).
3
-


Dopuszczalna masa całkowita
zespołu pojazdów (MTRA).
4.1

-

Maksymalny nacisk na oś przednią.
4.2
- Maksymalny nacisk na oś tylną. Wygrawerowany jest na wnęce
przedniego prawego koła.
Nalepka C, umieszczona na przednich
drzwiach, zawiera :
-

wymiary felg i opon,
-


wartości ciśnienia w oponach bez
obciążenia i z obciążeniem,
-


ciśnienie powietrza w kole
zapasowym,
-


kod lakieru.
Kontrola ciśnienia w oponach powinna
być wykonywana na oponach
zimnych, co najmniej raz w miesiącu.
Elementy identyfikacyjne
