Peugeot Partner 2015 Manual do proprietário (in Portuguese)

11 9
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015
ENGATE DE REBOqUE PESCO-
ÇO
DE CISNE DESMONTÁVEL
à

C h AVE , SEM FERRAMENTAS
Apresentação
Este engate de reboque pescoço de
cisne, de livre instalação, pode ser
desmontado facilmente. Estas operações
podem ser efectuadas sem ferramentas.
Recomendações de montagem e
antes de qualquer utilização
Verifique que o pescoço de cisne está
devidamente bloqueado controlando
os seguintes pontos:
-

a marca verde do manípulo está
visível,
-


o fecho de segurança do botão
está virado para trás,
-


o fecho de segurança está blo
-
queado e a chave foi retirada; o
manípulo não pode se accionado,
-

o pescoço de cisne deve estar ab
-
solutamente imóvel no seu suporte.
Aquando da fixação do engate de
reboque, não se esqueça de ligar o
cabo da cablagem eléctrica.
Montagem
Atrelar um reboque
ACESS

120
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015

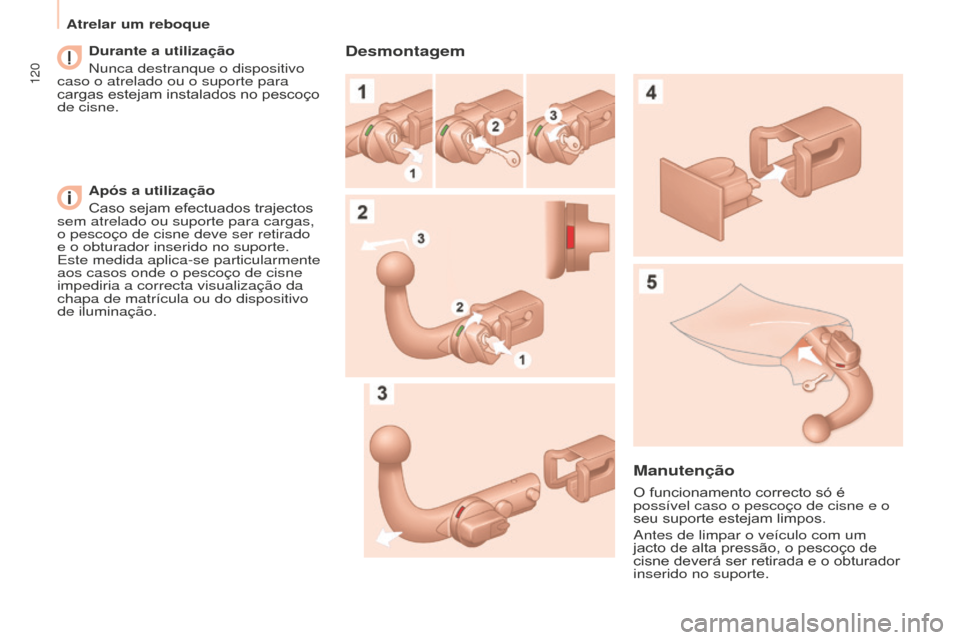

Durante a utilização
Nunca destranque o dispositivo
caso o atrelado ou o suporte para
cargas estejam instalados no pescoço
de cisne.
Após a utilização
Caso sejam efectuados trajectos
sem atrelado ou suporte para cargas,
o pescoço de cisne deve ser retirado
e o obturador inserido no suporte.
Este medida aplica-se particularmente
aos casos onde o pescoço de cisne
impediria a correcta visualização da
chapa de matrícula ou do dispositivo
de iluminação.Desmontagem
Manutenção
O funcionamento correcto só é
possível caso o pescoço de cisne e o
seu suporte estejam limpos.
Antes de limpar o veículo com um
jacto de alta pressão, o pescoço de
cisne deverá ser retirada e o obturador
inserido no suporte.
Atrelar um reboque

121
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015
Auto-rádios, kit mãos-livres,
altifalantes, carregador de CD,
navegação, USB Box, kit vídeo...
Independentemente do material áudio
e telemática proposto no mercado,
as restrições técnicas ligadas à
montagem de um equipamento destas
famílias de produtos obrigam a que
sejam levadas em consideração
as especificidades do material e as
respectivas compatibilidades com
as capacidades do equipamento
de série do seu veículo. Informe-se
previamente junto da rede PEUGEOT. Para evitar qualquer incómodo nos
pedais:
-
posicione correctamente os tapetes
e as fixações,
-

nunca sobreponha vários tapetes
adicionais.
Pesos máximos nas barras
-

Galeria do tejadilho: 120
kg.
-

Barras transversais no tejadilho:
100

kg.
-

Barras transversais sobre barras
longitudinais: 75

kg. Instalação de emissores de rádio-
comunicação
Antes de qualquer instalação de
emissores de rádio-comunicação
em equipamento adicional, com
antenas exteriores no seu veículo,
aconselhamo-lo a contactar um
representante da marca PEUGEOT.
A Rede PEUGEOT comunicar-lhe-á as
características dos emissores (banda
de frequência, potência de saída
máxima, posição da antena, condições
específicas de instalação) que podem
ser montados, em conformidade com a
Directiva Contabilidade Electromagnética
Automóvel (2004/104/CE).
Palas dianteiras, palas traseiras, rodas
em alumínio de 15/17
polegadas,
revestimento das cavas das rodas,
volante em pele, etc.
Líquido lava-vidros, produtos de
limpeza e manutenção interior e
exterior, lâmpadas de substituição,...
Alarme anti-intrusão, gravação
dos vidros, estojo de primeiros-
socorros, colete de segurança de alta
visibilidade, ajuda ao estacionamento
dianteiro e traseiro, triângulo de pré-
sinalização, parafuso anti-roubo das
jantes em alumínio... Revestimentos dos bancos
compatíveis com airbags laterais,
banco, tapetes em borracha e alcatifa,
correntes para a neve, cortina, suporte
para bicicletas na porta da mala, etc.
Outros acessórios
Estes acessórios e peças, após terem
sido testados e aprovados a nível de
fiabilidade e segurança, são todos
adaptados ao seu veículo. Uma vasta
gama de produtos aprovados e peças
de origem é proposta.
Gama de equipamentos
profissionais
A direcção de peças de substituição
edita um catálogo de acessórios que
propõe diversos equipamentos e
acessórios, tais como:
fixações de cargas (todos os tipos).
rolo de carga;
engate, ramal de reboque:
engate de reboque que necessita
obrigatoriamente de ser montado pela
rede PEUGEOT;
Divisórias e grelhas de separação,
protecção interior em madeira lisa e
com superfície inferior anti-derrapante;
grelhas de protecção.
Está igualmente disponível outra
gama, estruturada em torno do
conforto, do lazer e da manutenção:
Equipamentos
ACESS

122
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015
A instalação de um equipamento
ou de um acessório eléctrico não
referenciado pela Automóveis
PEUGEOT, pode provocar uma
avaria do sistema eléctrico do seu
veículo. Tenha isto em consideração
e recomendamos que contacte
um representante da marca, para
que lhe seja apresentada a gama
de equipamentos ou acessórios
aprovados.
Consoante os países de
comercialização, os equipamentos
como: coletes de segurança de
alta visibilidade, triângulos de pré-
sinalização, lâmpadas de substituição,
fusíveis, testes de alcoolémia, etc. são
obrigatórias a bordo do veículo.
Equipamentos

123
Partner-2-VU_pt_Chap07_Verification_ed01-2015

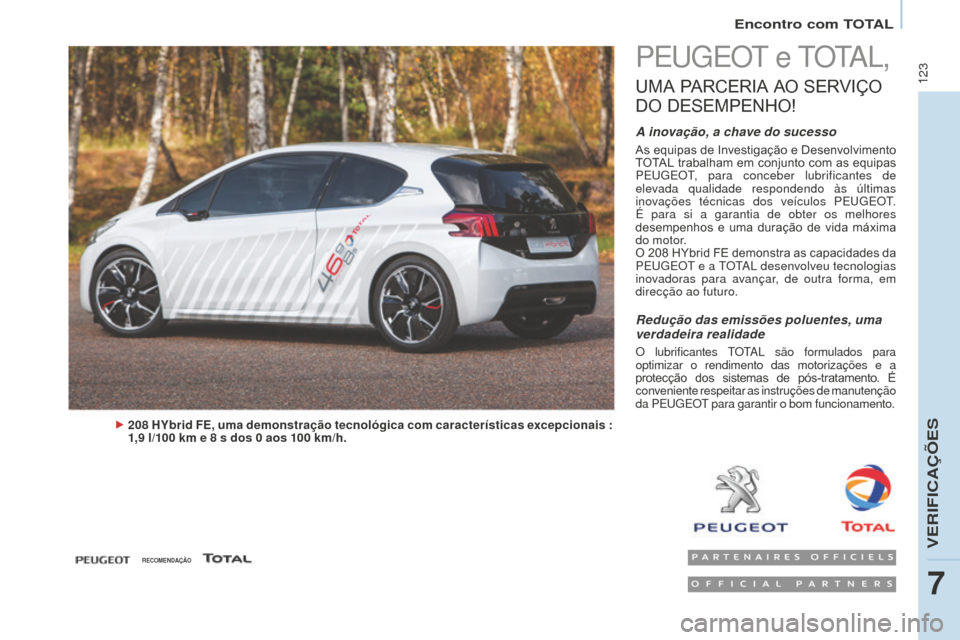

PEUGEOT e TOTAL,
UMA PARCERIA A O S ERVIÇO
D

O
DE
SEMPENHO
!
A inovação, a chave do sucesso
As equipas de Investigação e Desenvolvimento
TOTAL trabalham em conjunto com as equipas
PEUGEOT, para conceber lubrificantes de
elevada qualidade respondendo às últimas
inovações técnicas dos veículos PEUGEOT.
É para si a garantia de obter os melhores
desempenhos e uma duração de vida máxima
do motor.
O 208

H
Ybrid FE demonstra as capacidades da
PEUGEOT e a TOTAL desenvolveu tecnologias
inovadoras para avançar, de outra forma, em
direcção ao futuro.
208 hybrid FE, uma demonstração tecnológica com características excepcionais :
1,9 l/100 km e 8 s dos 0 aos 100 km/h.
Redução das emissões poluentes, uma
verdadeira realidade
O lubrificantes TOTAL são formulados para
optimizar o rendimento das motorizações e a
protecção dos sistemas de pós-tratamento. É
conveniente respeitar as instruções de manutenção
da PEUGEOT para garantir o bom funcionamento.
RECOMENDAÇÃO
Encontro com TOTAL
VERIFICA

124
Partner-2-VU_pt_Chap07_Verification_ed01-2015
ABERTURA DO CAPOT
h aste do capot
Fixar a haste no respectivo
compartimento, identificado por um
autocolante no lado esquerdo do veículo,
no sentido de manter o capot aberto.
Antes de fechar o capot, voltar a
colocar a haste no respectivo suporte
sem forçar em demasia.
A partir do exterior
Elevar ligeiramente o capot, passando
a mão aberta com a palma para baixo
para facilitar o acesso.
Com esta mão, empurrar a barra para
a esquerda e abrir o capot.
A partir do interior
Puxar o comando colocado debaixo do
painel de bordo. O capot do motor é
desbloqueado.
Para fechar
Baixar o capot e largá-lo perto do fim de
curso. Verificar se o capot fica fechado.
Evitar manobrar o capot quando
estiver vento forte.
Abertura do capot

125
Partner-2-VU_pt_Chap07_Verification_ed01-2015
MOTOR A GASOLINA
1. Reservatório do líquido lava-vidros
dianteiro.
2.

Caixa de fusíveis.
3.


Depósito do líquido de
arrefecimento do motor

. Ligações da bateria:
+

Ponto metálico positivo.
-


Ponto metálico negativo (massa).
T

enha atenção a todas as intervenções efectuadas no capot do \
motor.
4. Depósito do líquido dos travões e
embraiagem.
5.

Filtro do ar
.
6.

V
areta do óleo do motor.7.
Enchimento do óleo do motor .
8.
Depósito de líquido da direcção
assistida.
Debaixo do capot
VERIFICA

126
Partner-2-VU_pt_Chap07_Verification_ed01-2015
MOTOR DIESEL
4. Depósito do líquido dos travões e
embraiagem
5.

Filtro de ar
6.


V
areta do óleo do motor 7.
Enchimento do óleo do motor
8.
Depósito de líquido da direcção
assistida
9.


Bomba de purga.
1.

Reservatório do líquido lava-vidros
dianteiro
2.

Caixa de fusíveis
3.


Depósito do líquido de
arrefecimento Ligações da bateria:
+


Ponto metálico positivo.
-


Ponto metálico negativo (massa).
T

enha atenção a todas as intervenções efectuadas no capot do \
motor.
Debaixo do capot

127
Partner-2-VU_pt_Chap07_Verification_ed01-2015

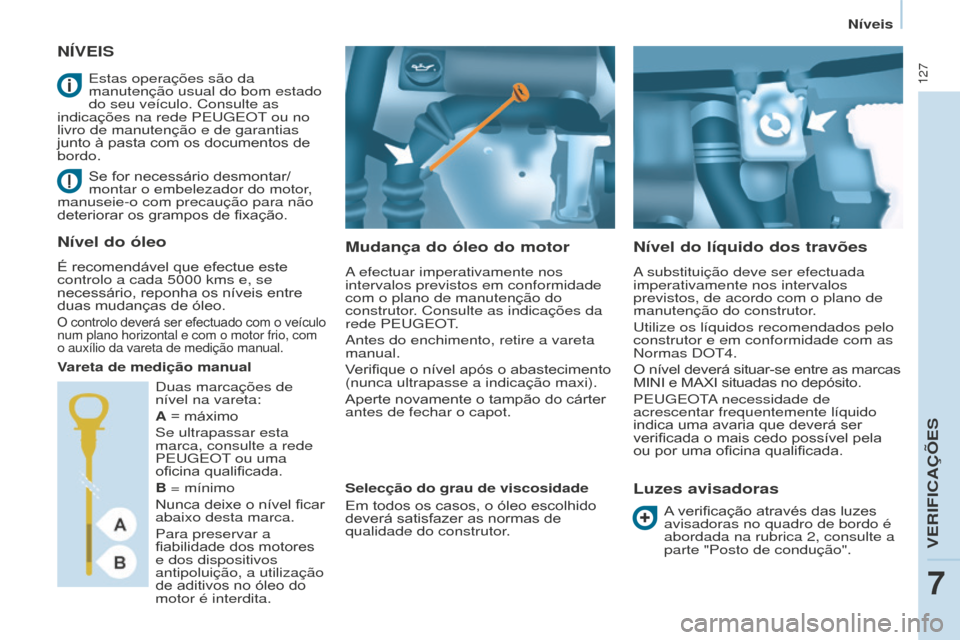

NÍVEIS
Mudança do óleo do motor
A efectuar imperativamente nos
intervalos previstos em conformidade
com o plano de manutenção do
construtor. Consulte as indicações da
rede PEUGEOT.
Antes do enchimento, retire a vareta
manual.
Verifique o nível após o abastecimento
(nunca ultrapasse a indicação maxi).
Aperte novamente o tampão do cárter
antes de fechar o capot.
Nível do líquido dos travões
A substituição deve ser efectuada
imperativamente nos intervalos
previstos, de acordo com o plano de
manutenção do construtor.
Utilize os líquidos recomendados pelo
construtor e em conformidade com as
Normas DOT4.
O nível deverá situar-se entre as marcas
MINI e MAXI situadas no depósito.
PEUGEOTA necessidade de
acrescentar frequentemente líquido
indica uma avaria que deverá ser
verificada o mais cedo possível pela
ou por uma oficina qualificada.
Luzes avisadoras
Se for necessário desmontar/
montar o embelezador do motor,
manuseie-o com precaução para não
deteriorar os grampos de fixação.
Nível do óleo
É recomendável que efectue este
controlo a cada 5000 kms e, se
necessário, reponha os níveis entre
duas mudanças de óleo.
O controlo deverá ser efectuado com o veículo
num plano horizontal e com o motor frio, com
o auxílio da vareta de medição manual.
Vareta de medição manual
Selecção do grau de viscosidade
Em todos os casos, o óleo escolhido
deverá satisfazer as normas de
qualidade do construtor.
Estas operações são da
manutenção usual do bom estado
do seu veículo. Consulte as
indicações na rede PEUGEOT ou no
livro de manutenção e de garantias
junto à pasta com os documentos de
bordo.
A verificação através das luzes
avisadoras no quadro de bordo é
abordada na rubrica 2, consulte a
parte "Posto de condução".
Duas marcações de
nível na vareta:
A = máximo
Se ultrapassar esta
marca, consulte a rede
PEUGEOT ou uma
oficina qualificada.
B = mínimo
Nunca deixe o nível ficar
abaixo desta marca.
Para preservar a
fiabilidade dos motores
e dos dispositivos
antipoluição, a utilização
de aditivos no óleo do
motor é interdita.
Níveis
VERIFICA

128
Partner-2-VU_pt_Chap07_Verification_ed01-2015
Nível do líquido de
arrefecimento
Utilize exclusivamente o líquido
recomendado pelo fabricante.
Caso contrário, poderá danificar
gravemente o motor.
Num motor quente é o motoventilador
que regula a temperatura do líquido
de arrefecimento. Este pode funcionar
mesmo com a ignição desligada; além
disso, com o circuito de arrefecimento
sob pressão, aguarde pelo menos uma
hora antes de qualquer intervenção.
Para evitar quaisquer riscos de
queimaduras, desenrosque o tampão
1/4 de volta para diminuir a pressão.
Quando esta tiver diminuído, retire o
tampão e complete o nível com líquido
de arrefecimento.
A necessidade de acrescentar
frequentemente líquido indica uma
avaria que deverá ser verificada o mais
cedo possível pela rede PEUGEOT ou
por uma oficina qualificada.
Nível do líquido da direcção
assistida
Veículo em local plano e motor frio.
Desaperte o tampão e verifique o
nível, que deverá situar-se entre as
marcas MINI e MAXI. Para regenerar o filtro, aconselhamos
que, sempre que as condições do
tráfego o permitirem, circule a 60
km/h
ou mais durante pelo menos cinco
minutos (até ao desaparecimento
da mensagem e a extinção da luz
avisadora).
Aquando da regeneração do filtro de
partículas, podem verificar-se ruídos
de relé sob o painel de bordo.
Se a mensagem permanecer inscrita e
se a luz avisadora permanecer acesa
consulte a rede PEUGEOT ou uma
oficina qualificada.
Complemento
O nível deverá situar-se entre as
marcas MINI e MAXI situadas
no depósito de expansão. Se o
complemento for superior a 1

litro,
solicite a verificação do circuito pela
rede PEUGEOT ou por uma oficina
qualificada.
Nível do líquido do lava-vidros e
lava-faróis
Para optimizar a qualidade de
limpeza e para a sua segurança,
aconselhamos a utilização dos
produtos da gama PEUGEOT.
Para garantir uma limpeza ideal e
evitar a formação de gelo, a reposição
do nível ou a substituição deste líquido
não deve ser efectuada com água.
Conteúdo do depósito do lava-vidros:
cerca de 3
litros.
Se o seu veículo se encontrar
equipado com lava-faróis, o conteúdo
do depósito é de 6
litros.
Nível do aditivo de
gasóleo (Diesel com
filtro de partículas)
Complemento
O atesto deste aditivo é obrigatório e
deverá ser efectuado o mais rápido
possível pela rede PEUGEOT ou por
uma oficina qualificada.
Óleos usados
Evite o contacto prolongado de óleo
usado com a pele.
O líquido dos travões é nocivo para a
saúde e muito corrosivo.
Não deite óleos usados, líquido de
travões ou o líquido de arrefecimento
nos esgotos ou para o solo, mas sim
nos recipientes adequados para o
efeito na rede PEUGEOT.
O nível mínimo deste aditivo é indicado
pelo acendimento da luz avisadora de
serviço, acompanhada por um sinal
sonoro e uma mensagem no ecrã.
Quando esta situação acontece com
o motor em funcionamento, deve-se
a um princípio de saturação do filtro
de partículas (condições de circulação
de tipo urbano excepcionalmente
prolongadas: velocidade reduzida,
engarrafamentos demorados...)
Níveis
