Peugeot Partner 2015 Návod k obsluze (in Czech)

149
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

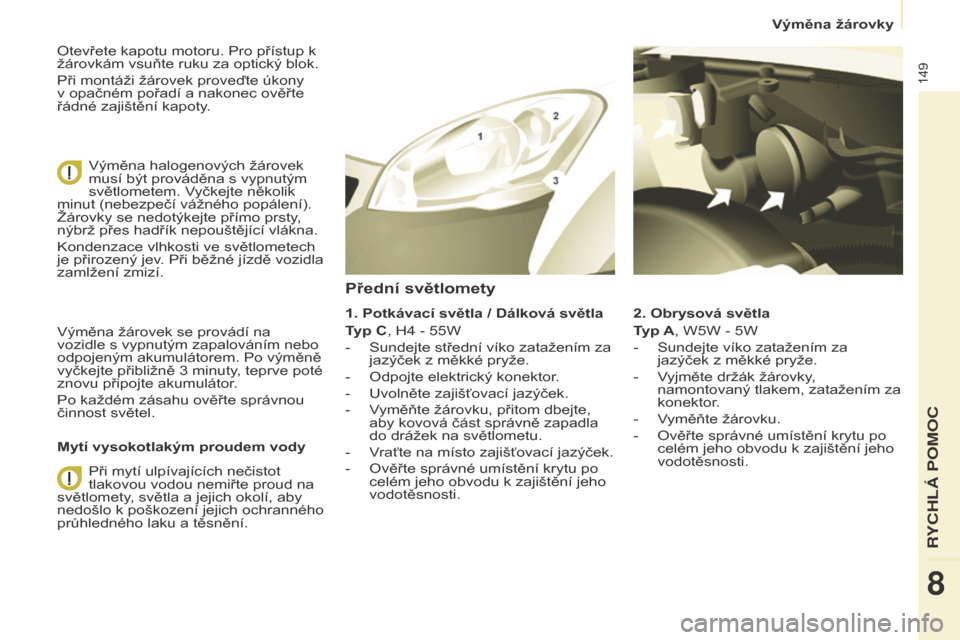

Otevřete kapotu motoru. Pro přístup k
žárovkám vsuňte ruku za optický blok.
Při montáži žárovek proveďte úkony
v opačném pořadí a nakonec ověřte
řádné zajištění kapoty.Výměna halogenových žárovek
musí být prováděna s vypnutým
světlometem. Vyčkejte několik
minut (nebezpečí vážného popálení).
Žárovky se nedotýkejte přímo prsty,
nýbrž přes hadřík nepouštějící vlákna.
Kondenzace vlhkosti ve světlometech
je přirozený jev. Při běžné jízdě vozidla
zamlžení zmizí.
Výměna žárovek se provádí na
vozidle s vypnutým zapalováním nebo
odpojeným akumulátorem. Po výměně
vyčkejte přibližně 3
minuty, teprve poté
znovu připojte akumulátor.
Po každém zásahu ověřte správnou
činnost světel.
Mytí vysokotlakým proudem vody
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a jejich okolí, aby
nedošlo k poškození jejich ochranného
průhledného laku a těsnění. 2.

Obrysová světla
T

yp A, W5W - 5W
-

Sundejte víko zatažením za
jazýček z měkké pryže.
-


V
yjměte držák žárovky,
namontovaný tlakem, zatažením za
konektor.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti.
Přední světlomety
1. Potkávací světla / Dálková světla
T yp C, H4 - 55W
-

Sundejte střední víko zatažením za
jazýček z měkké pryže.
-


Odpojte elektrický konektor
.
-

Uvolněte zajišťovací jazýček.
-


V
yměňte žárovku, přitom dbejte,
aby kovová část správně zapadla
do drážek na světlometu.
-

V
raťte na místo zajišťovací jazýček.
-

Ověřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti.
Výměna žárovky
R
8

150
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

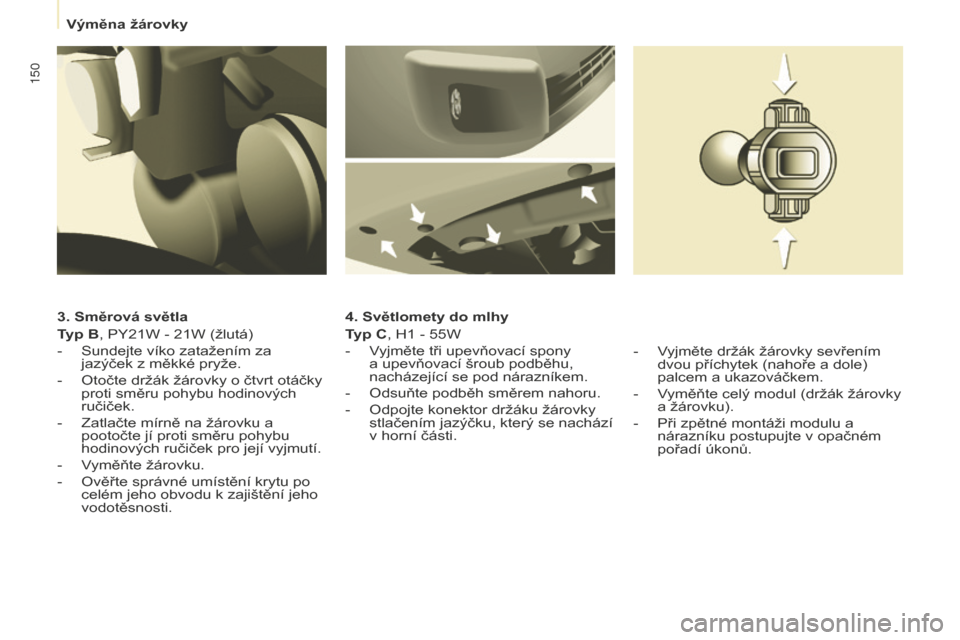

3. Směrová světla
Typ B, PY21W - 21W (žlutá)
-
Sundejte víko zatažením za
jazýček z měkké pryže.
-


Otočte držák žárovky o čtvrt otáčky
proti směru pohybu hodinových
ručiček.
-


Zatlačte mírně na žárovku a
pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-


V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
T

yp C, H1 - 55W
-

V
yjměte tři upevňovací spony
a upevňovací šroub podběhu,
nacházející se pod nárazníkem.
-

Odsuňte podběh směrem nahoru.
-


Odpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v horní části.-


V
yjměte držák žárovky sevřením
dvou příchytek (nahoře a dole)
palcem a ukazováčkem.
-

V
yměňte celý modul (držák žárovky
a žárovku).
-

Při zpětné montáži modulu a
nárazníku postupujte v opačném
pořadí úkonů.
Výměna žárovky

151
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

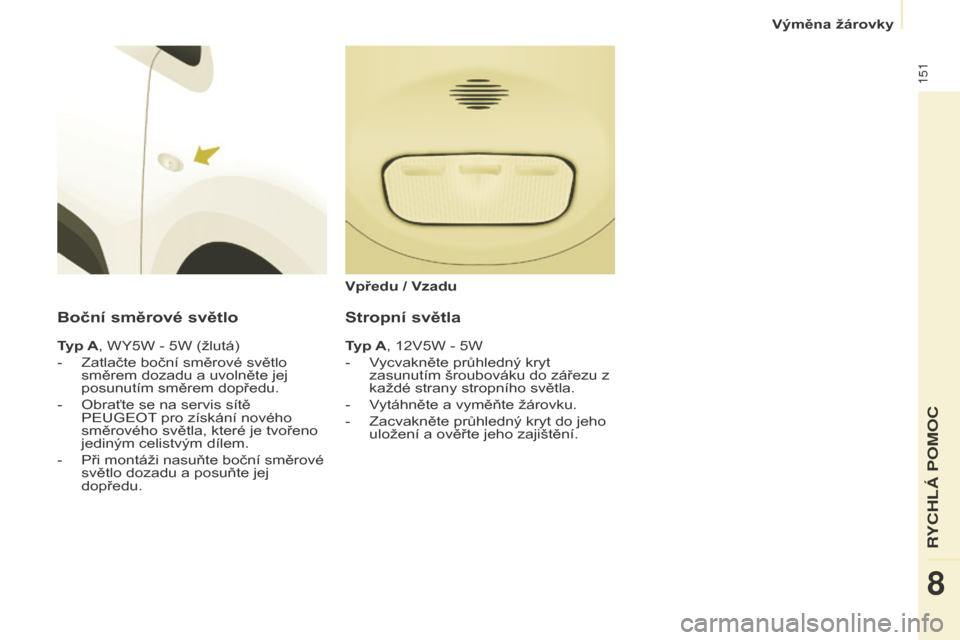

Boční směrové světlo
Typ A, WY5W - 5W (žlutá)
-
Zatlačte boční směrové světlo
směrem dozadu a uvolněte jej
posunutím směrem dopředu.
-


Obraťte se na servis sítě
PEUGEOT

pro získání nového
směrového světla, které je tvořeno
jediným celistvým dílem.
-

Při montáži nasuňte boční směrové
světlo dozadu a posuňte jej
dopředu. Vpředu / Vzadu
Stropní světla
Typ A, 12V5W - 5W
-

V
ycvakněte průhledný kryt
zasunutím šroubováku do zářezu z
každé strany stropního světla.
-

V
ytáhněte a vyměňte žárovku.
-

Zacvakněte průhledný kryt do jeho
uložení a ověřte jeho zajištění.
Výměna žárovky
RYCHL

152
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

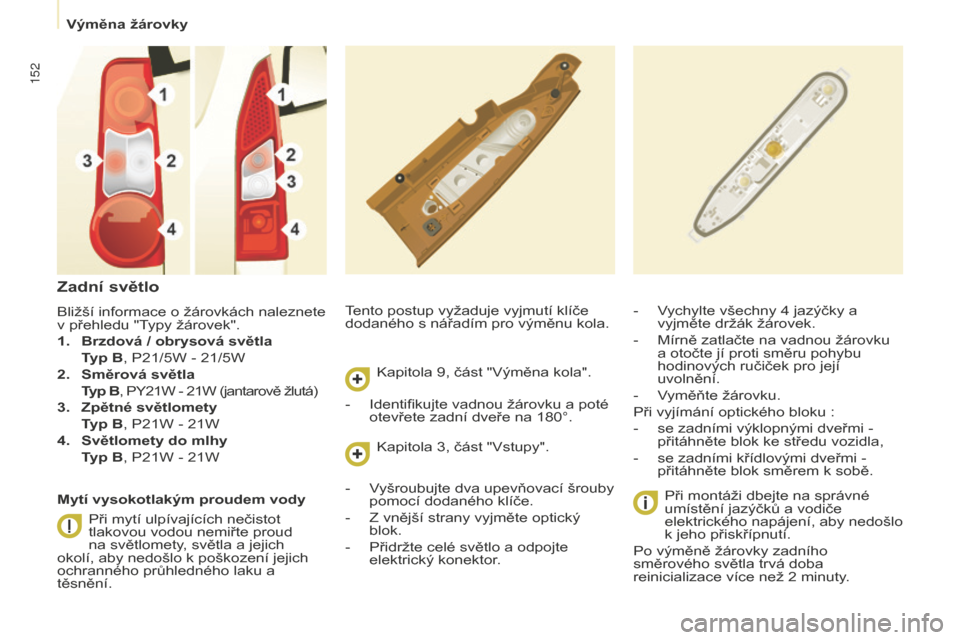

Tento postup vyžaduje vyjmutí klíče
dodaného s nářadím pro výměnu kola.-
V ychylte všechny 4 jazýčky a
vyjměte držák žárovek.
-

Mírně zatlačte na vadnou žárovku
a otočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
-


V
yměňte žárovku.
Při vyjímání optického bloku :
-

se zadními výklopnými dveřmi -
přitáhněte blok ke středu vozidla,
-


se zadními křídlovými dveřmi -
přitáhněte blok směrem k sobě.Při montáži dbejte na správné
umístění jazýčků a vodiče
elektrického

napájení, aby nedošlo
k jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba
reinicializace více než 2
minuty.
Zadní světlo
Bližší informace o žárovkách naleznete
v přehledu "Typy žárovek".
1.
Brzdová / obrysová světla



T
yp B, P21/5W - 21/5W
2.

Směrová světla



T
yp B, PY21W - 21W (jantarově žlutá)
3.

Zpětné světlomety



T
yp B, P21W - 21W
4.

Světlomety do mlhy



T
yp B, P21W - 21W
Mytí vysokotlakým proudem vody Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud
na světlomety, světla a jejich
okolí, aby nedošlo k poškození jejich
ochranného průhledného laku a
těsnění. Kapitola 9, část "Výměna kola".
Kapitola 3, část "Vstupy".
-

Identifikujte vadnou žárovku a poté
otevřete zadní dveře na 180°.
-


V
yšroubujte dva upevňovací šrouby
pomocí dodaného klíče.
-

Z vnější strany vyjměte optický
blok.
-


Přidržte celé světlo a odpojte
elektrický konektor

.
Výměna žárovky

153
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

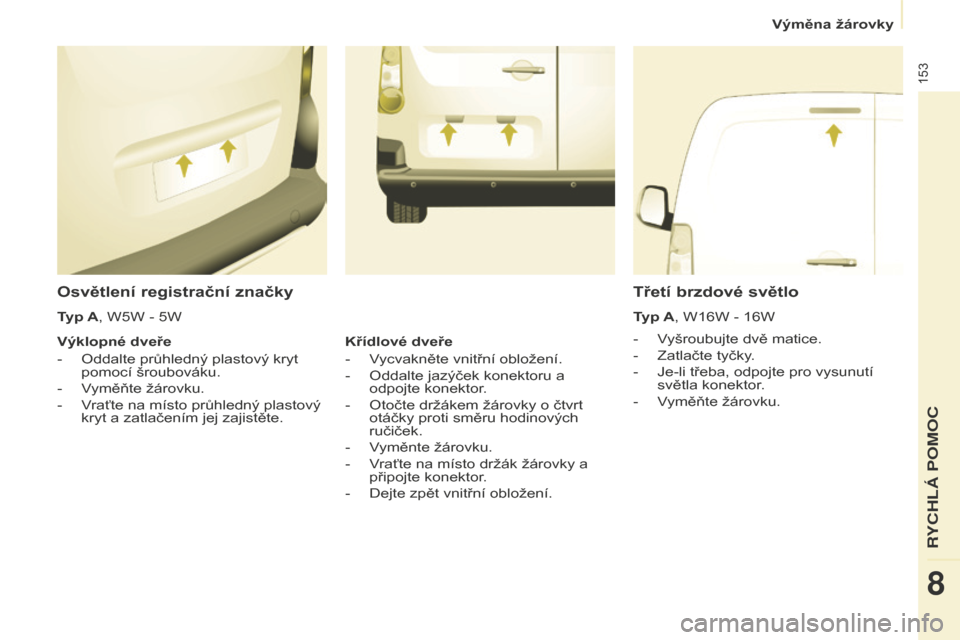

Osvětlení registrační značky
- Vyšroubujte dvě matice.
-
Zatlačte tyčky
.
-

Je-li třeba, odpojte pro vysunutí
světla konektor

.
-

V
yměňte žárovku.
Třetí brzdové světlo
Typ A, W16W - 16W
Typ A, W5W - 5W
Výklopné dveře
-

Oddalte průhledný plastový kryt
pomocí šroubováku.
-


V

yměňte žárovku.
-

V

raťte na místo průhledný plastový
kryt a zatlačením jej zajistěte. Křídlové dveře
-

V

ycvakněte vnitřní obložení.
-

Oddalte jazýček konektoru a
odpojte konektor

.
-

Otočte držákem žárovky o čtvrt
otáčky proti směru hodinových
ručiček.
-


V

yměnte žárovku.
-

V

raťte na místo držák žárovky a
připojte konektor.
-

Dejte zpět vnitřní obložení.
Výměna žárovky
R
8

154
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015
VÝMĚNA POJISTKY
Pojistkové skříňky jsou umístěné:
-

ve spodní části palubní desky na
levé straně (za víkem),
-


v motorovém prostoru (u
akumulátoru).
V závislosti na vybavení může být ve
vozidle další pojistková skříňka, určená
pro přívěs, tažné zařízení a elektrické
zapojení nástaveb a verzí strojového
spodku. Skříňka je umístěná vpravo za
oddělovací přepážkou.
V přehledu jsou uvedeny pouze
pojistky

, které mohou být měněny
uživatelem s pomocí speciální pinzety,
umístěné v odkládací schránce na
pravé straně palubní desky. Pro
provedení jakéhokoli jiného zásahu se
obraťte na servis sítě PEUGEOT nebo
na jiný odborný servis.
Demontáž a montáž pojistky
Vadnou pojistku nahrazujte vždy
pojistkou se stejnou proudovou
hodnotou.
Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce
způsobené montáží doplňkového
vybavení, které není dodáváno a
doporučeno společností PEUGEOT
a nebylo namontováno podle jejích
pokynů, zvláště je-li souhrnná spotřeba
všech těchto připojených doplňkových
zařízení vyšší než 10
mA.
Upozornění pro odborníky:
kompletní informace o pojistkách
a relé naleznete ve schématech
"Pracovní postupy" na příslušném
portálu. Před výměnou pojistky je nutno zjistit
příčinu závady a odstranit ji.
-

Použijte pinzetu.
Výměna pojistky

155
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

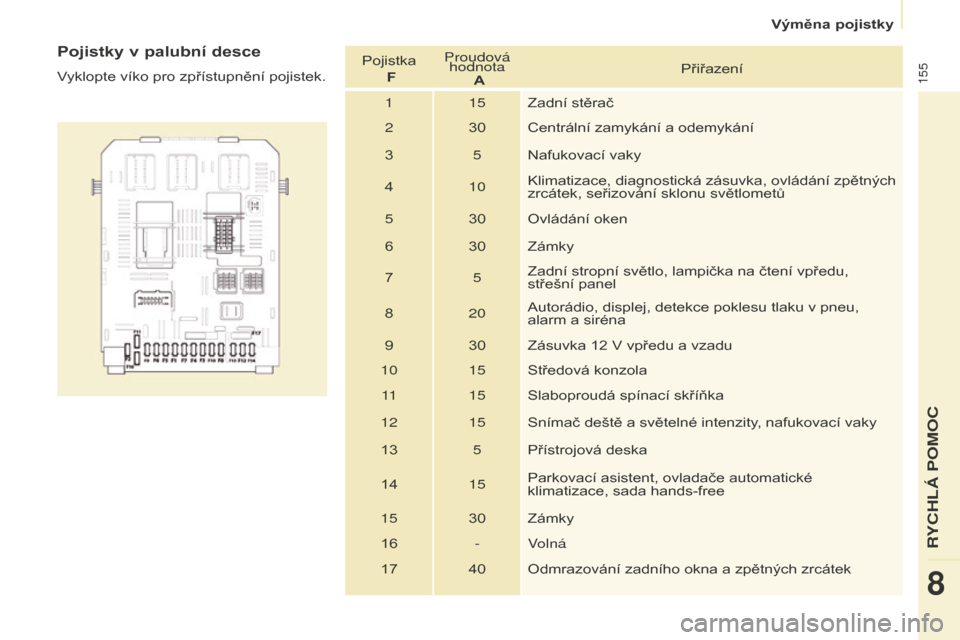

Pojistky v palubní desce
Vyklopte víko pro zpřístupnění pojistek.Pojistka
F Proudová
hodnota
A Přiřazení
1 15 Zadní stěrač
2 30 Centrální zamykání a odemykání
3 5Nafukovací vaky
4 10Klimatizace, diagnostická zásuvka, ovládání zpětných
zrcátek, seřizování sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5Zadní stropní světlo, lampička na čtení vpředu,
střešní panel
8 20Autorádio, displej, detekce poklesu tlaku v pneu,
alarm a siréna
9 30 Zásuvka 12
V vpředu a vzadu
10 15 Středová konzola
11 15Slaboproudá spínací skříňka
12 15 Snímač deště a světelné intenzity, nafukovací vaky
13 5Přístrojová deska
14 15Parkovací asistent, ovladače automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná
17 40 Odmrazování zadního okna a zpětných zrcátek
Výměna pojistky
RYCHL

156
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

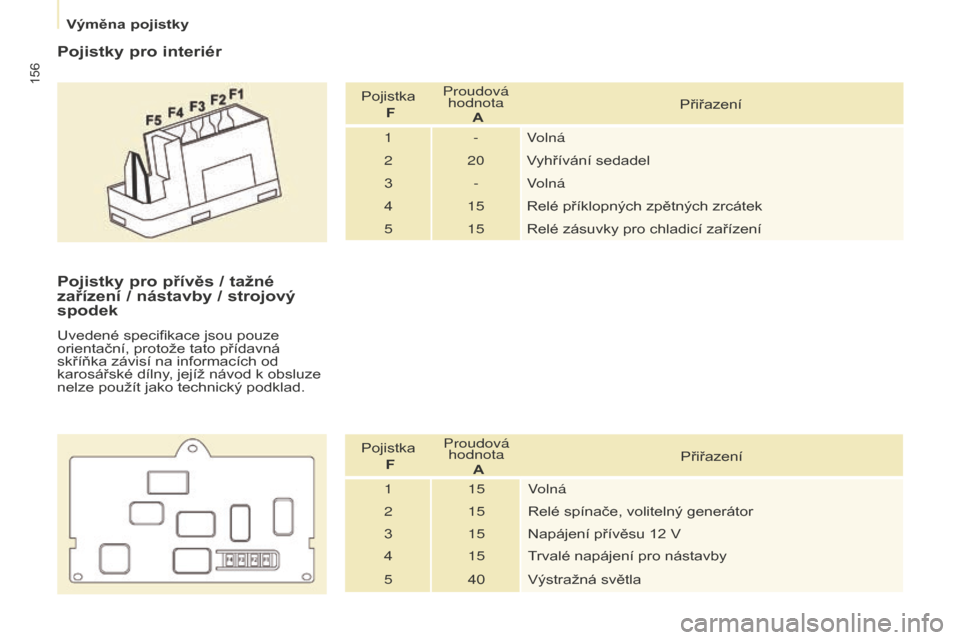

Pojistky pro interiér
Pojistka F Proudová
hodnota
A Přiřazení
1 - Volná
2 20 Vyhřívání sedadel
3 - Volná
4 15Relé příklopných zpětných zrcátek
5 15 Relé zásuvky pro chladicí zařízení
Pojistky pro přívěs / tažné
zařízení / nástavby / strojový
spodek
Uvedené specifikace jsou pouze
orientační, protože tato přídavná
skříňka závisí na informacích od
karosářské dílny, jejíž návod k obsluze
nelze použít jako technický podklad.
Pojistka F Proudová
hodnota
A Přiřazení
1 15 Volná
2 15 Relé spínače, volitelný generátor
3 15Napájení přívěsu 12
V
4 15Trvalé napájení pro nástavby
5 40 Výstražná světla
Výměna pojistky

157
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015
Pojistky v motorovém prostoru
Po otevření kapoty vycvakněte a
vyklopte skříňku pro zpřístupnění
pojistek.Pojistka
F Proudová
hodnota A Přiřazení
1 20 Řízení motoru
2 15 Zvukové výstražné zařízení
3 10Čerpadlo ostřikovače skel vpředu a vzadu
4 20Čerpadlo ostřikovače světlometů nebo LED
5 15 Komponenty motoru
6 10Snímač úhlu natočení volantu, ESP
7 10Spínač brzdového pedálu, spínač spojkového pedálu
8 25Startér
9 10Motorek nastavení sklonu světlometů, jednotka pro
správu vozového parku
10 30 Komponenty motoru
11 40Volná
12 30 Stěrač
13 40 Jednotka BSI
14 30 Čerpadlo
15 10 Pravé dálkové světlo
16 10Levé dálkové světlo
17 15Pravé potkávací světlo
18 15Levé potkávací světlo
Výměna pojistky
RYCHL

158
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015

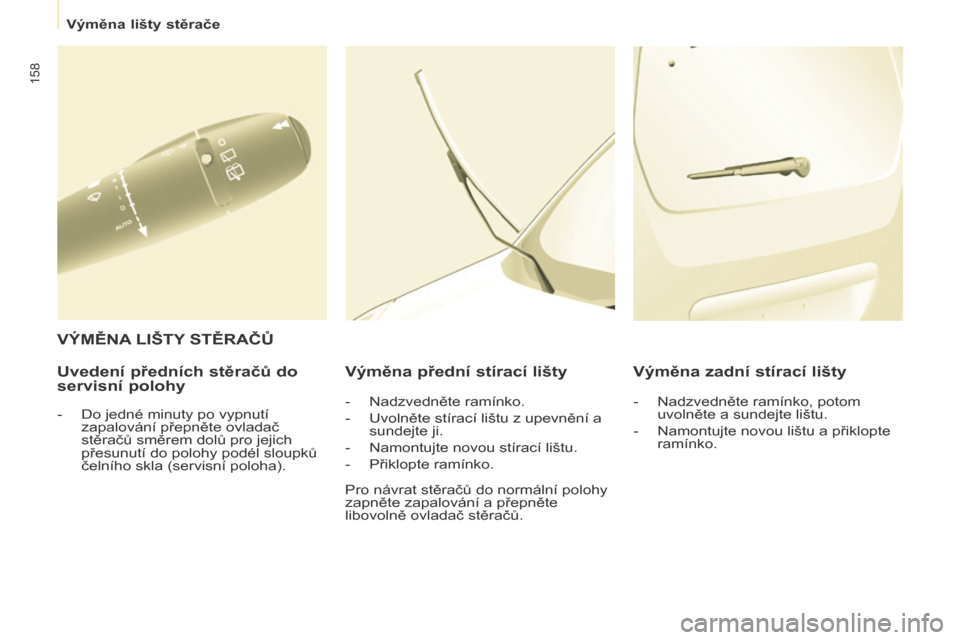

Uvedení předních stěračů do
servisní polohyVýměna přední stírací lišty Výměna zadní stírací lišty
V ÝMĚNA

LI š TY

STĚRAČŮ
- Do jedné minuty po vypnutí
zapalování přepněte ovladač
stěračů směrem dolů pro jejich
přesunutí do polohy podél sloupků
čelního skla (servisní poloha). -
Nadzvedněte ramínko.
- Uvolněte stírací lištu z upevnění a
sundejte ji.
-

Namontujte novou stírací lištu.
-


Přiklopte ramínko.
Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte
libovolně ovladač stěračů. -

Nadzvedněte ramínko, potom
uvolněte a sundejte lištu.
-

Namontujte novou lištu a přiklopte
ramínko.
Výměna lišty stěrače
