Bez zvednutí vozidla (všechna
čtyři kola na zemi)
Je třeba vždy použít vlečnou tyč.

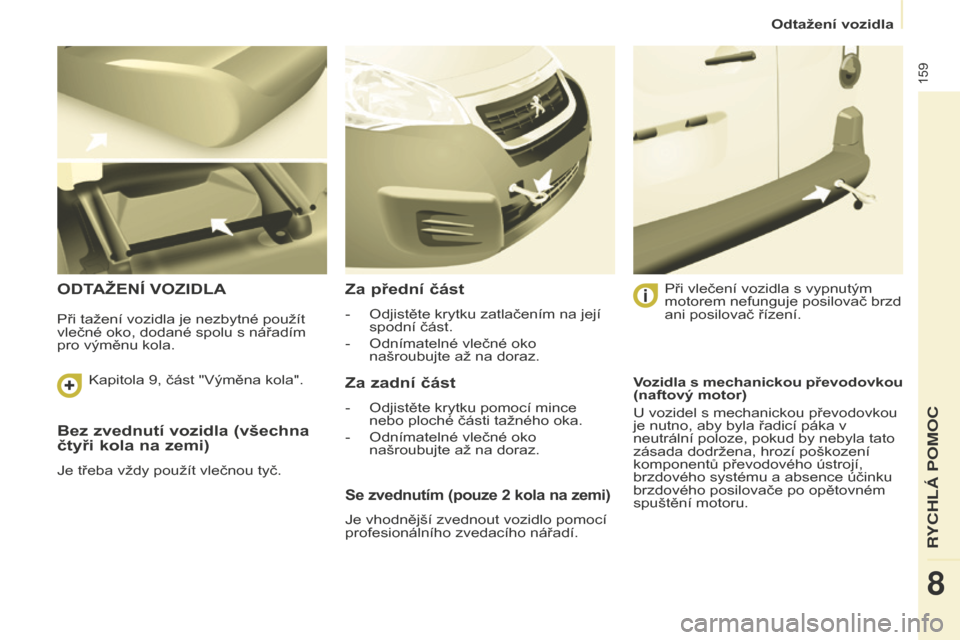

ODTAžENÍ VOZIDLAZa přední část
- Odjistěte krytku zatlačením na její
spodní část.
-

Odnímatelné vlečné oko
našroubujte až na doraz.
Za zadní část
- Odjistěte krytku pomocí mince
nebo ploché části tažného oka.
-

Odnímatelné vlečné oko
našroubujte až na doraz. Při vlečení vozidla s vypnutým
motorem nefunguje posilovač brzd
ani posilovač řízení.
Se zvednutím (pouze 2 kola
na zemi)
Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího nářadí.
Při tažení vozidla je nezbytné použít
vlečné oko, dodané spolu s nářadím
pro výměnu kola.
Vozidla s mechanickou převodovkou
(naftový motor)
U vozidel s mechanickou převodovkou
je nutno, aby byla řadicí páka v
neutrální poloze, pokud by nebyla tato
zásada dodržena, hrozí poškození
komponentů převodového ústrojí,
brzdového systému a absence účinku
brzdového posilovače po opětovném
spuštění motoru.
Kapitola 9, část "Výměna kola".
Odtažení vozidla
R
8

160
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015
Z\341sady

161
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015
R
8

162
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
Rozměry

163
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
Krátký - L1Dlouhý - L2
625 850750
L Celková délka 4
380 4
628
H Celková výška 1
805 - 1 834
A Rozvor 2
728
B Převis vpředu 925
C Převis vzadu 727975
D Vnější šířka bez zpětných zrcátek
1
810
se zpětnými zrcátky 2
112
E Rozchod kol vpředu 1
505
F Rozchod kol vzadu 1
554
G Využitelná délka zadní podlahy 1
800 2
050
I Využitelná délka při sklopeném sedadle
spolujezdce 3
000 3
250
ROZMĚRYFurgon (mm)
Vozidlo je nabízeno ve 2 délkách (L1 a L2), viz
následující tabulky .
Rozměry
TECHNICK

164
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
L1 - 625L1 - 850L2
M Maximální výška prahu s pneumatikami 195/65

R15 584 609612
Křídlové dveře Výklopné dveře
Úzké Široké
N Užitečná výška vstupního otvoru 1
148 1
313
O Šířka 4955431
582
Zadní dveře (mm)
Rozměry

165
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
L1L2
P Užitečná výška 1
100
Q Užitečná šířka 650
- Výška pod zvednutou klapkou 1
892
Boční posuvné dveře (mm)
Rozměry
TECHNICK

166
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
LCelková délka 4 237
H Celková výška 1
821 - 1 822
A Rozvor 2
728
B Převis vpředu 925
C Převis vzadu 584
D Vnější šířka (bez zrcátek) 1
810
E Rozchod kol vpředu 1
505
F Rozchod kol vzadu 1
554
Strojový spodek (mm)
Rozměry

167
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
HMOTNOSTI VOZIDLA A PŘÍVĚSŮ
Tyto hodnoty, uvedené v kg, jsou
zapsány na štítku nebo samolepce
výrobce.
Hmotnosti přívěsů platné pro Vaše
vozidlo jsou uvedeny v osvědčení o
registraci vozidla (technický průkaz). Doporučené svislé zatížení odpovídá
maximálnímu svislému zatížení koule
tažného zařízení (demontovatelnému s
použitím nebo bez nářadí).
V každé zemi je nutno dodržovat
hodnoty hmotnosti přívěsů, stanovené
místními předpisy. Informace o tažné
kapacitě Vašeho vozidla a maximální
hmotnosti jízdní soupravy získáte v
servisu sítě PEUGEOT.
Provozní hmotnost je rovna
pohotovostní hmotnosti + hmotnost
řidiče (75
kg) + hmotnost paliva v
nádrži naplněné na 90
%.
Hodnoty maximální hmotnosti
jízdní soupravy a hmotnosti přívěsů
jsou platné pro nadmořskou výšku
1000
metrů. Uvedená hmotnost
přívěsu musí být snížena o 10
%
na každých dalších 1000
metrů
nadmořské výšky.
Hmotnost brzděného přívěsu může být
navýšena, pokud je o stejnou hodnotu
snížena hmotnost vozidla, které jej
táhne, aby nebyla překročena hodnota
maximální hmotnosti jízdní soupravy. Vysoké venkovní teploty mohou
způsobit snížení výkonu vozidla
z důvodu ochrany motoru. Pokud
je venkovní teplota vyšší než 37
°C,
snižte hmotnost taženého přívěsu.
Umístění štítku výrobce je
popsáno v rubrice 9, část
"Identifikační prvky".
CHARAKTERISTIKY
MOTORŮ
Charakteristiky motoru Vašeho vozidla
(zdvihový objem, největší výkon,
nejvyšší otáčky, palivo, emise CO
2, ...)
jsou uvedeny v technickém průkazu.
Tyto charakteristiky odpovídají
hodnotám homologovaným na
zkušební stolici, podle podmínek
stanovených evropskou legislativou
(direktiva 1999/99/ES).
Více informací naleznete na
internetových stránkách značky, v
dokumentaci k danému modelu vozu.
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis. MTAC: maximální hmotnost vozidla.
MTRA: maximální hmotnost jízdní
soupravy.
Tažení přívěsu málo zatíženým
vozidlem může zhoršit jeho jízdní
vlastnosti.
Při tažení přívěsu se prodlužuje brzdná
dráha.
Povolená rychlost vozidla táhnoucího
přívěs je snížená (dodržujte předpisy
platné v dané zemi).
Hmotnost vozidla a přívěsu
TECHNICK

168
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
IDENTIFIKAČNÍ PRVKY
A. Výrobní štítek.C. Pneumatiky a označení barvy
laku.
B. Výrobní číslo.
Nachází se na středovém sloupku na
pravé straně.
1
-
VF
... Pořadové číslo v modelové
řadě.
2
- Celková hmotnost (MTAC).
3
-
Celková hmotnost jízdní soupravy
(MTRA).
4.1

-
Maximální zatížení přední
nápravy

.
4.2
- Maximální zatížení zadní nápravy. Je vyražené na podběhu předního
pravého kola.
Štítek C, umístěný na předních dveří,
udává:
-

rozměry ráfků a pneumatik,
-


tlaky huštění pneumatik pro
prázdné a naložené vozidlo,
-


tlak huštění rezervního kola,
-


označení barevného odstínu laku.Kontrola tlaku huštění musí být
prováděna za studena, minimálně
jednou měsíčně.
Identifikační prvky
